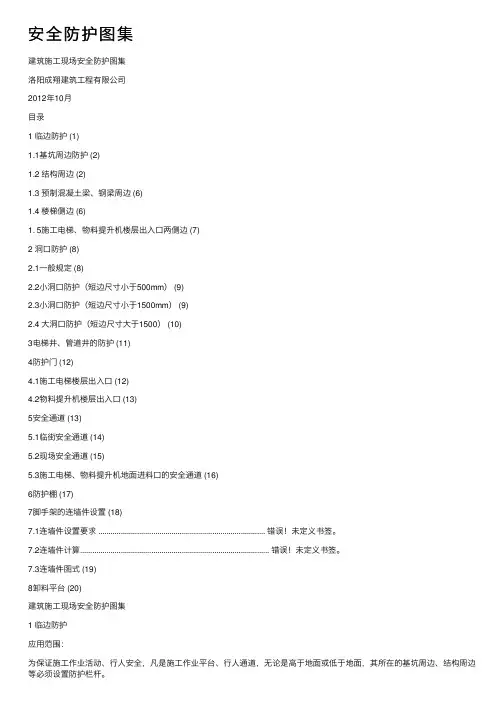

建筑施工现场安全防护图集
洛阳成翔建筑工程有限公司
2012年10月
目录
1 临边防护 (1)
1.1基坑周边防护 (2)
1.2 结构周边 (2)
1.3 预制混凝土梁、钢梁周边 (6)
1.4 楼梯侧边 (6)
1. 5施工电梯、物料提升机楼层出入口两侧边 (7)
2 洞口防护 (8)
2.1一般规定 (8)
2.2小洞口防护（短边尺寸小于500mm） (9)
2.3小洞口防护（短边尺寸小于1500mm） (9)
2.4 大洞口防护（短边尺寸大于1500） (10)
3电梯井、管道井的防护 (11)
4防护门 (12)
4.1施工电梯楼层出入口 (12)
4.2物料提升机楼层出入口 (13)
5安全通道 (13)
5.1临街安全通道 (14)
5.2现场安全通道 (15)
5.3施工电梯、物料提升机地面进料口的安全通道 (16)
6防护棚 (17)
7脚手架的连墙件设置 (18)
7.1连墙件设置要求 .................................................................................. 错误！未定义书签。
7.2连墙件计算............................................................................................. 错误！未定义书签。
7.3连墙件图式 (19)
8卸料平台 (20)
建筑施工现场安全防护图集
1 临边防护
应用范围：
为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。
基本要求：
(1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度0.5~0.6m。横杆长度>2m时，必须加设栏杆柱。
(2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。
(3)、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。
(4)、当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。
用材选择：
(1)、防护栏杆采用钢筋时，各杆件直径要求见下表，应电焊固定。
(2)
(3)、以其它钢材，如角钢（不小于L63×8的角钢），等作防护栏杆时，应选用强度相当的规格，以电焊固定。
栏杆柱固定方式：
(1) 当在基坑四周固定时，可采用钢管打入地面500～700mm深，钢管离边口的距离不应小于500mm。
(2)当在混凝土楼面、屋面或墙面固定时，可用预埋件与钢管或钢筋焊接固定，钢管离边口距离应为200~300mm。
(3)当在砖或砌块等砌体上固定时，可预先砌入规格为80×6mm弯转扁钢作预埋的混凝土块，用上述方法固定。
1.1基坑周边防护
1-1剖面图
1.2 结构周边
1.2.1结构周边防护栏杆搭设立面图示
1.2.2结构周边防护栏杆搭设平面图示
根据结构特点不同，安全防护设施的平面布置也不同，具体分以下几种情况。
①结构柱、墙截面尺寸小于500的无悬挑板结构周边防护
无悬板平面布置图1
②结构柱、墙截面尺寸大于500的无悬挑板板边防护
无悬板平面布置图2
③悬挑板挑出长度小于500的悬挑板
有悬板平面布置图1
④悬挑板挑出长度大于500的悬挑板边
有悬板平面布置图2
1.2.3结构周边防护栏杆柱固定方式图示
①直接在混凝土楼板上预埋1.4～1.5m的钢管
A立杆基础详图1
②预埋钢筋头
A 立杆基础详图2
③预埋短钢管
A
立杆基础详图3
④预埋件（套筒承插式）
A
立杆基础详图4
⑤膨胀螺栓固定式
A 立杆基础详图5
立面图平面图
楼面
Ф48×3.5钢管
1.3 预制混凝土梁、钢梁侧边
构件吊装前，预先在梁两端焊接（或螺栓卡压固定）临时立柱，将Ф10以上钢丝绳用花篮螺栓紧绷于临时立柱上作为安全绳，当梁跨度大于8米时，中间应加设临时立柱。
梁桥面临时护栏示意图
A
混凝土预埋件焊接示意图
1.4 楼梯侧边
常规的住宅楼、办公楼楼梯可采用钢管扣件搭设防护栏杆，在梯井两端设置通高立杆，然后搭设斜杆即可。
楼梯临边防护立面示意图2
181416
楼梯临边防护平面示意图2
对于特殊的楼梯，如圆弧、单跑、梯井过大的，采用钢筋与预埋件焊接临时栏杆。
楼梯临边防护立面示意图1
楼梯临边防护平面示意图1
1. 5施工电梯、物料提升机楼层出入口两侧边
施工电梯、物料提升机楼层卸料平台应采用钢管、扣件搭设，两侧边的防护栏杆也应采用钢管、扣件搭设，同时自上而下加挂安全立网或满扎竹笆或采用层板封闭防护。
立杆Ф48×3.5钢管
物料提升机楼层入口防护平面图
物料提升机楼层入口防护立面图
2 洞口防护
应用范围：
因工程本身存在或因工序需要而产生的，使人与物有坠落危险而危及人身安全的洞口，均应采取防护措施。
基本要求：
（1）、板与墙洞口，必须设置牢固的盖板、防护栏杆、安全网或其它防坠落的防护措施。
（2）、钢管桩、钻孔桩等桩孔上口，杯形、条形基础上口，未填土的坑槽，以及天窗、地板门等处，均应按洞口防护设置稳固的盖件。
（3）、施工现场通道附近的各类洞口与坑槽等处，除设防护设施与安全标志外，夜间还应设红灯警示。
防护方式：
（1）、楼板、屋面和平台等面上短边尺寸小于25cm但大于2.5cm的孔口，必须用坚实的木盖板盖严，承受500N的竖向荷载。盖板应能防止挪动移位。
（2）、楼板面等处边长25～50cm的洞口、安装预制构件时的洞口以及其它各类洞口，可用竹、木等作盖板，盖住洞口。盖板能承受1000N的竖向荷载，并须保持四周搁置均衡，
并有固定其位置的措施。
（3）、边长在50～150cm的洞口，必须设置以扣件扣接钢管而成的1000×1000mm的网格，并在其上满铺竹笆或脚手板。也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于20cm，并在其上满铺竹笆或脚手板。
（4）、边长在150cm以上的洞口，四周设防护栏杆，洞口下张设安全平网。
（5）、墙面等处的竖向落地洞口，应加装开关式、工具式或固定式防护门，门栅网格间距不应大于15cm，也可采用防护栏杆挂安全立网，下设200mm高的挡脚板。
（6）、下边沿至楼板或底面低于80cm的窗台等竖向洞口，如侧边落差大于2m，应加设1.2米高临时护栏。
（7）、对邻近的人与物有坠落危险性的其它竖向孔、洞口，均应予以盖严，或加以防护。
2.1小洞口防护（短边尺寸小于500mm）
楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm的孔口，必须用坚实盖板盖没。盖板上钉短木枋,让其卡在洞口防止挪动移位。
楼板面等处边长为250-500mm的洞口、安装预制构件时的洞口以及缺件临时形成的洞口，可用竹、木等作盖板，盖住动口。盖板必须保持四周搁置均衡，并用铁丝反拉固定其位置。
洞口盖板防护示意图
50mm木板
50×50mm木枋
1－1
2.2小洞口防护（短边尺寸小于1500mm）
边长为500-1500mm的洞口，必须设置以扣件扣接钢管而成的网格，并在其上满铺竹笆或脚手板。
洞口钢管防护网示意图
(a)平面图
(b)1－1剖面图
竹笆
Ф48×3.5钢管
1
洞口钢筋防护网示意图
(a)平面图
@<200
(b)1－1剖面图
1
1
对于处于剪力墙的墙角或其他不便于盖板防护的洞口,应预设贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于200mm ，然后在其上盖板防护。
2.3 大洞口防护（短边尺寸大于1500）
边长在150cm 以上的洞口，四周设防护栏杆，洞口下张设安全平网。
张挂安全网
横杆
栏杆柱
边长1500-2000的洞口边长2000-4000的洞口
平面洞口防护
说明：
1、所有杆件刷红、白漆相间。
2、立面除用踢脚板外，也可用密目围墙。
3、附洞口钢筋防护网示意图。
3电梯井、管道井的防护
基本要求：
（1）、电梯井、管井口必须设置防护栏杆或固定栅门，电梯井内应每隔两层并最多隔10m 设一道水平安全网。
（2）、电梯井、管井施工，除设置防护设施外，还应加设明显标志警示。如有临时拆除，需经专职管理人员审核批准，工作完毕必须原样恢复。
（3）、井口防护采用上下翻转防护门。栅门高度1.20m ，下部设20 cm 踢脚板,紧贴楼地面安装.，栅门两侧边超出电梯井口边不得小于10cm ，上端固定，门栅间距不大于15cm 。使用钢筋不得小于Φ14mm 。
（4）、井道内的水平网，应张挂于预插在井壁的钢管上，网与井壁的间隙不应大于10 cm ，施工层的下一层设置一道硬质隔断以防物件掉落，施工层以及其它层统一采用安全网防护。
防护门
<三>电梯井、管道井竖向、水平防护示意图
￠48×3.5钢管
说明：
在墙上预留孔，穿脚手架管；每二层（不大于10米）设一道安全网
50mm间隙
4防护门
4.1施工电梯楼层出入口
施工电梯各楼层的出入口应设置常闭的防护门，防护门定型制作如下图，其强度应能承受1KN/m 2水平荷载。
说明：
1、门边采用40方钢焊接
2、门中间采用30×150钢
板
3、两门关闭采用横向插锁
4、门则采用对开形式
5、防护门在安装时，横向
插锁应装在电梯吊笼一侧，并
由电梯操作人开启。
施工电梯门正立面示意图施工电梯门侧立面示意图
4.2物料提升机楼层出入口
物料提升机各楼层出入口应设置常闭的防护门，防护门宜采用电气连锁装置，只有当各楼层防护门关闭完好时，吊笼方可运行。防护门定型制作如下图，其强度应能承受1KN/m2水平荷载。
物料提升机楼层出入口防护门正立面物料提升机楼层出入口防护门侧立面
说明：
1、门边采用40方钢焊接
2、门中间采用30×150钢
板
3、两门关闭采用横向插锁
4、门则采用对开形式
5、防护门在安装时，横向
插锁应装在建筑物一侧，并由
楼层人员开启。
5安全通道
应用范围：
当通道根据高处作业分级GB3608-1983处于坠落半径内或处于起重机把杆回转范围内
时，均应采取防护措施，以避免发生物体打击事故，包括临街通道、场内通道、出入建筑物通道、施工电梯及物料提升机地面进料口通道。
高处作业坠落半径
基本要求：
（1）、应采用钢管扣件搭设支架，顶部设置硬质防护，整体应能承受10kPa的均布静荷载。可采用50mm厚木板架设或采用双层竹串片脚手板，上下两层竹串片脚手板间距600mm。
（2）安全通道侧边应设置隔离栏杆，引导行人从安全通道内通过；防护棚顶周边应设置封闭式的防护墙，避免坠落其上的物件飞溅滚落伤人。
5.1临街安全通道
R
临街的安全通道
5.2现场安全通道
①场区内的安全通道
R
现场的安全通道
②通入建筑物的安全通道
5.3施工电梯、物料提升机地面进料口的安全通道
防护棚应设在施工电梯、物料提升机架体地面进料口上方。其宽度应略大于提升机的最外部尺寸；长度：低架提升机应大于3米，高架提升机应大于5米。
施工电梯、物料提升机地面进料口的安全通道
6防护棚
由于上方施工可能坠落物件或处于起重机臂杆回转范围之内的作业点，必须搭设顶部能防止穿透的防护棚，其搭设示意图见下图。
防护棚立面示意图
防护棚平面示意图
￠48×3.5钢管
￠48×3.5钢管
7脚手架的连墙件设置
连墙件应参照《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2001设置。 连墙件的主要作用：
（1）、承受水平风荷载或风吸力，防止脚手架向内或向外倾覆；
（2）、起脚手架立柱中间支座的作用，对立柱在垂直于墙面方向位移起一定的约束作用，能提高立柱的承载力，对保证脚手架的整体稳定起重要作用。
构造要求：
（1）宜靠近主接点位置，偏离主节点的距离不应大于300mm 。 （2）应从底层第一步纵向水平杆处开始设置。
（3）一字型、开口型脚手架的两端必须设置连墙杆，连墙杆的垂直间距不得大于建筑物的层高，并不得大于4m 。
（4）对高度在24m 以下的单、双排脚手架，可采用刚性连墙与建筑物可靠连接，亦可采用拉筋和顶撑配合使用的附墙连接方式，严禁使用仅有拉筋的柔性连墙件。
（5）对高度在24m 以上的双排脚手架，必须采用刚性连墙件与建筑物可靠连接。 （6）连墙件中的连墙杆和拉筋应水平设置，当不能水平设置时，与脚手架连接的一端应下斜连接，不能采用上斜连接。
7.1钢管脚手架连墙杆设置按下表规定采用：
门架连墙件间距
一、洞口防护 1、预留洞口安全防护 1.1边长小于0.5m 的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。盖板须保持四周搁置均衡，并应有固定其位置的措施。 图解一： 1.2边长为0.5m-1.5m 的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。结构施工中的伸缩缝处应加固定盖板防护。 图解二
1.3边长为1.5m以上的洞口，四周搭设防护栏杆，上道栏杆离地1.1-1.2m，下道栏杆离地0.5-0.6m，立杆高度1.3m，且杆件刷红白相间警示漆，底部设置挡脚板，或挂安全网，并挂“当心坠落”的警示标志。 红白相间@150 图解三 2.电梯井口安全防护 2.1电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。 2.2电梯井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于
20mm，网底距下方物体（或横杆）不得小于3m。 2.3施工层应搭设操作平台，并满铺跳板。 2.4施工中，电梯井不得作为垂直运输通道和垃圾通道。 膨胀螺栓 Φ16 1 (1)立面图（2）剖面图 电梯井口、内防护门 （单位：mm) 3厚扁铁
3.管道井口安全防护 3.1管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。 3.2管道井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。 3.3施工层应搭设操作平台，并满铺跳板。 3.4施工中，管道井不得作为垂直运输通道和垃圾通道。 4、通道口安全防护 4.1建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层，交错、满铺不小于0.05m厚的脚手板，且棚顶立杆应高出顶棚0.6m，在顶棚超高部分两侧张挂密目式安全网，通道两侧用密
