一、洞口防护 1、预留洞口安全防护 1.1边长小于0.5m 的洞口、未安装预制构件时的洞口以及临时形成的洞口，必须用坚实的盖板盖住洞口。盖板须保持四周搁置均衡，并应有固定其位置的措施。 图解一： 1.2边长为0.5m-1.5m 的洞口，设置以扣件扣接钢管而成的网格，并在其上满铺竹胶板或脚手板固定牢靠。对于混凝土后浇形成的洞口，利用预留的钢筋构成防护网，在其上满铺脚手板或竹胶板。结构施工中的伸缩缝处应加固定盖板防护。 图解二
1.3边长为1.5m以上的洞口，四周搭设防护栏杆，上道栏杆离地1.1-1.2m，下道栏杆离地0.5-0.6m，立杆高度1.3m，且杆件刷红白相间警示漆，底部设置挡脚板，或挂安全网，并挂“当心坠落”的警示标志。 红白相间@150 图解三 2.电梯井口安全防护 2.1电梯门洞处，应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。 2.2电梯井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于
20mm，网底距下方物体（或横杆）不得小于3m。 2.3施工层应搭设操作平台，并满铺跳板。 2.4施工中，电梯井不得作为垂直运输通道和垃圾通道。 膨胀螺栓 Φ16 1 (1)立面图（2）剖面图 电梯井口、内防护门 （单位：mm) 3厚扁铁
3.管道井口安全防护 3.1管道井口必须设置固定式防护门或设置两道防护栏杆，固定式防护门应用Ф14～Ф16钢筋制作栅栏门，并予以牢靠固定。栅门高度不低于1200mm，竖向钢筋间距不大于150mm。 3.2管道井内首层和首层以上每隔两层（不大于10m）支设一道水平安全网，网应封闭严密。网边与井壁周边间隙不得大于20mm，网底距下方物体（或横杆）不得小于3m。 3.3施工层应搭设操作平台，并满铺跳板。 3.4施工中，管道井不得作为垂直运输通道和垃圾通道。 4、通道口安全防护 4.1建筑物出入口必须搭设宽于出入口的防护棚，棚顶应双层，交错、满铺不小于0.05m厚的脚手板，且棚顶立杆应高出顶棚0.6m，在顶棚超高部分两侧张挂密目式安全网，通道两侧用密
3 安全防护 ?1、预留洞口防护 ?2、电梯井防护 ?3、楼梯、楼层与阳台临边防护?4、基坑临边防护 ?5、人工挖孔桩防护 ?6、通道口防护 ?7、防护棚 ?8、施工机具防护 9、危险性较大分部分项工程公示牌
3 安全防护 3.1 预留洞口防护 3.1.1 防护要求 一、楼板、屋面和平台等面上短边尺寸小于250mm但大于25mm 的孔口，必须用坚实的盖板盖没，盖板应能防止挪动移动。 二、楼板面等处边长为250～500mm的洞口，安装预制构件时的洞口以及缺件临时形成的洞口，可用木板做盖板，盖住洞口。盖板须能保持四周搁置均衡，并有固定其位置的措施。 500mm以下的洞口防护
三、边长为500～1500mm的洞口，必须设置以扣件扣接钢管而成的网格，并在其上满铺竹芭或脚手板。也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格间距不得大于200mm。 500～1500mm的洞口防护（单位：mm） 500～1500mm的洞口防护实物图
1500mm ～3000mm 的洞口防护实 物图 四、边长在1500mm 以上的洞口，四周设 防护栏 杆，洞口下张设安全平网。 1500mm ～3000mm 的洞口防护（单位：mm ）
3.1.2 防护栏杆 一、防护栏杆应由上、下两道横杆及栏杆柱组成，上杆离地高度为1.2m，下杆离地高度为0.6m。坡度大于1：22的屋面，防护栏杆应高1.5m；栏杆立柱间距≤2m。 二、防护栏杆必须自上而下用安全立网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。挡脚板如有孔眼，不应大于25mm。板下边距离底面的空隙不应大于10mm。 、防护栏杆必须涂刷红白相间油漆，间隔300～400mm，间隔一致。 防护栏杆示意图（单位：mm）防护栏杆实物图
安全文明施工标准化图集
前言 为了规范xx集团项目施工现场的管理，保障施工现场安全生产，文明施工的规范运作，集团相关部门根据项目实际情况，根据《JGJ59-2011建筑施工安全检查标准》标准规范及相关的管理资料编写了《xx集团现场安全文明施工管理标准化图集》，在现行的安全管理标准化施工的基础上，增加了部分工程的样板实例照片，更加直观的反应安全文明施工标准化管理的效果。 此图集共分为施工现场文明施工标准化，安全防护用品及临边防护，施工现场安全生产标准化，部分亮点部分四部分，明确了安全文明施工管理的基本要求，统一了施工现场安全生产，文明施工的做法。
目录 第一部分：施工现场文明生产标准化 第一节：大门 (10) 第二节：洗车设施 (12) 第三节：现场围挡 (13) 第四节：吸烟茶水亭 (14) 第五节：办公生活区及CI (14) 1. 通用标准 (15) 2.现场办公用房 (15) 3. 现场生活用房 (16) 二、标识标牌 (18) 第六节：会议室 (28)
第七节：旗台 (30) 第八节：卫生间及淋浴室 (31) 第九节：晾衣区和非机动车停车棚 (33) 第十节：食堂 (34) 第十一节：娱乐室 (36) 第十二节：医务室 (37) 第十三节：民工学校及阅览室 (38) 第十四节：五牌一图 (39) 第十六节：门禁保卫 (40) 项目部实名制管理制度 (40) 第十七节：安全体验馆 (43) 第十八节：工法展示 (51) 第十九节：现场仓库 (53)
第二十节：场容场貌及安全宣传 (56) 第二十一节：硬地化 (59) 第二十二节：现场垃圾池 (61) 第二十三节：现场消防设施 (62) 第二十三节：材料堆放 (64) 第二十四节、工完场清 (65) 第二部分：安全防护用品及临边防护 (66) 第一节：安全防护用品使用要求 (66) 第二节：洞口防护 (70) 第三节：临边防护 (71) 第四节：楼梯防护 (72) 第五节：通道口防护 (73) 第六节：电梯井及施工电梯防护 (75)
一、安全防护用品的要求 、安全帽 1. 施工现场应使用合格的安全帽。 2. 所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。详见图 2-1。 3. 安全帽进场必须有产品合格证和产品说明书。 4. 安全帽佩戴时必须按头围的大小调整帽箍。帽箍对应前额的区域 应有吸汗性织物或增加吸汗带。安全帽的构造见图 2-3。 5. 安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为 80～90mm。头顶最高点与帽壳内表面之间的垂直间距应≤50mm。帽箍与帽壳内侧之间的间距应为 5mm～20mm。帽壳内侧与帽衬之间存在的突出物高度不得超过 6mm，突出物应有软垫覆盖。如果安全帽上设置通气孔，通气孔总面积为 150mm2～450mm2。 6. 不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。 7. 禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。 8. 安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。 9. 在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽” 的有头像的安全警示标志牌，规格宽×高=600×800。详见图 2-2。、安全带．
1. 图2-5所示安全带适用于高处作业、攀登及悬吊作业中使用。 2. 本图集适用于体重及负重之和不大于100kg的使用者，不适用于消防用途的安全带。 3. 安全带进场必须有产品合格证和产品说明书。安全带零部件不应产生带撕裂、环类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。 4. 安全绳(包括未展开的缓冲器)有效长度不应大于2m，有两根安全绳(包括未展开的缓冲器)的安全带，其单根有效长度不应大于。 5. 安全带应高挂低用，注意防止摆动碰撞，详见图2-4。 6. 不准将绳打结使用。不准将钩直接挂在安全绳上使用，应挂在连接环上用。 7. 安全带上的各种部件不得任意拆掉。更换新绳时要注意加绳套。 8. 安全绳不得擅自接长使用。 9. 使用8m以上长绳应加缓冲器，自锁钩用吊绳除外。 10. 缓冲器、速差式装置和自锁钩可以串联使用。 11. 用于焊接、炉前、高粉尘浓度、强烈摩擦、割伤危害、静电危害、化学品伤害等场所的安全绳应加相应护套。 12. 安全带使用一年后，按批量购入情况，抽验一次。围杆带做静荷试验，悬挂安全带冲击试验时，若不破断，该批安全带可继续使用。对抽试过的样带，必须更换安全绳后才能继续使用。 13. 使用频繁的绳，要经常做外观检查，发现异常应立即更换新绳，
建筑施工现场安全防护图集 2006年9月
目录 1 临边防护 (1) 1.1基坑周边防护 (2) 1.2 结构周边 (2) 1.3 预制混凝土梁、钢梁周边 (7) 1.4 楼梯侧边 (7) 1. 5施工电梯、物料提升机楼层出入口两侧边 (8) 2 洞口防护 (9) 2.1一般规定 (9) 2.2小洞口防护（短边尺寸小于500mm） (10) 2.3小洞口防护（短边尺寸小于1500mm） (10) 2.4 大洞口防护（短边尺寸大于1500） (11) 3电梯井、管道井的防护 (12) 4防护门 (13) 4.1施工电梯楼层出入口 (13) 4.2物料提升机楼层出入口 (14) 5安全通道 (14) 5.1临街安全通道 (15) 5.2现场安全通道 (16) 5.3施工电梯、物料提升机地面进料口的安全通道 (18)
6防护棚 (19) 7脚手架的连墙件设置 (19) 7.1连墙件设置要求........................................................................................ 错误!未定义书签。 7.2连墙件计算.................................................................................................. 错误!未定义书签。 7.3连墙件图式 (20) 8卸料平台 (22)
建筑施工现场安全防护图集 1 临边防护 应用范围： 为保证施工作业活动、行人安全，凡是施工作业平台、行人通道，无论是高于地面或低于地面，其所在的基坑周边、结构周边等必须设置防护栏杆。 基本要求： (1)、防护栏杆应由上下两道横杆及栏杆柱组成，上杆离地高度为1.0~1.2m，下杆离地高度0.5~0.6m。横杆长度>2m时，必须加设栏杆柱。 (2)、栏杆柱固定及其与横杆连接，其整体构造应使防护栏杆在上杆任何处,能经受任何方向的1000N的外力。 (3)、防护栏杆必须设置自上而下的密目安全网封闭，或在栏杆下边设置严密固定的高度不低于180mm的挡脚板。 (4)、当临边外侧临街道时，除设置防护栏杆外，敞口立面必须采取满挂密目安全网作全封闭处理。 用材选择： (1)、防护栏杆采用钢筋时，各杆件直径要求见下表，应电焊固定。 (2) (3)、以其它钢材，如角钢（不小于L63×8的角钢），等作防护栏杆时，应选用强度相当的规格，以电焊固定。 栏杆柱固定方式： (1) 当在基坑四周固定时，可采用钢管打入地面500～700mm深，钢管离边口的距离不应小于500mm。
伊泰新疆能源有限公司 伊泰-华电甘泉堡540万吨/年煤制油项目(一期) 安全、文明施工标准化图册 二零一三年九月三十日 中国北京
目录 一、编制依据------------------------------------------------------3 二、编制目的------------------------------------------------------3 三、安全文明施工目标---------------------------------------------3 四、安全文明施工标准---------------------------------------------3 （一）总体布局标准---------------------------------------------3 1、通用标准---------------------------------------------------3 2、围挡--------------------------------------------------------4 3、大门、门头-------------------------------------------------5 4、现场区域划分-----------------------------------------------5 5、场地--------------------------------------------------------5 6、临时设施---------------------------------------------------6 7、现场消防---------------------------------------------------10 8、材料摆放---------------------------------------------------10 9、临边防护---------------------------------------------------13 （二）施工用电作业---------------------------------------------14 1、电缆敷设---------------------------------------------------14 2、施工电箱---------------------------------------------------14 3、其它用电---------------------------------------------------15 （三）起重作业--------------------------------------------------15 （四）脚手架-----------------------------------------------------16 1、架体--------------------------------------------------------16 2、基础--------------------------------------------------------17 3、安全通道---------------------------------------------------17 4、卸料平台---------------------------------------------------18 5、脚手架合格牌-----------------------------------------------18 （五）电气焊作业------------------------------------------------18 （六）土建作业--------------------------------------------------19 （七）防腐保温作业---------------------------------------------21 （八）施工机具--------------------------------------------------21 （九）施工环境--------------------------------------------------22 （十）防护用品--------------------------------------------------22 （十一）成品保护------------------------------------------------24
一、安全防护用品的要求 1.1、安全帽 1. 施工现场应使用合格的安全帽。 2. 所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。详见图 2-1。 3. 安全帽进场必须有产品合格证和产品说明书。 4. 安全帽佩戴时必须按头围的大小调整帽箍。帽箍对应前额的区域应有吸汗性织物或增加吸汗带。安全帽的构造见图 2-3。 5. 安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为 80～90mm。头顶最高点与帽壳内表面之间的垂直间距应≤50mm。帽箍与帽壳内侧之间的间距应为 5mm～ 20mm。帽壳内侧与帽衬之间存在的突出物高度不得超过 6mm，突出物应有软垫覆盖。如果安全帽上设置通气孔，通气孔总面积为 150mm2～450mm2。 6. 不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。 7. 禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。 8. 安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。 9. 在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽”的有头像的安全警示标志牌，规格宽×高=600×800。详见图 2-2。
1.2、安全带 1. 图2-5所示安全带适用于高处作业、攀登及悬吊作业中使用。
2. 本图集适用于体重及负重之和不大于100kg的使用者，不适用于消防用途的安全带。 3. 安全带进场必须有产品合格证和产品说明书。安全带零部件不应产生带撕裂、环类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。 4. 安全绳(包括未展开的缓冲器)有效长度不应大于2m，有两根安全绳(包括未展开的缓冲器)的安全带，其单根有效长度不应大于1.2m。 5. 安全带应高挂低用，注意防止摆动碰撞，详见图2-4。 6. 不准将绳打结使用。不准将钩直接挂在安全绳上使用，应挂在连接环上用。 7. 安全带上的各种部件不得任意拆掉。更换新绳时要注意加绳套。 8. 安全绳不得擅自接长使用。 9. 使用8m以上长绳应加缓冲器，自锁钩用吊绳除外。 10. 缓冲器、速差式装置和自锁钩可以串联使用。 11. 用于焊接、炉前、高粉尘浓度、强烈摩擦、割伤危害、静电危害、化学品伤害等场所的安全绳应加相应护套。
目录 电梯井安全门（A型） (3) 电梯井安全门（B型） (4) 基坑临边防护栏（A型） (5) 基坑临边防护栏（B型） (7) 基坑临边防护栏（C型） (9) 楼梯扶手栏杆 (11) 地沟盖板（B型） (14) 地沟盖板（B型） (15) 楼层盖板 (16) 安全通道 (17) 卸料钢平台 (18) 灯架(A型) (19) 灯架(B型) (21) 塔吊过道 (22) 梯笼 (23) 移动登高平台 (25) 人字梯 (27) 简易基坑登高梯 (28) 脚手登高梯 (30) 电箱防护棚 (31) 木工圆锯 (33)
电焊机防雨车 (34) 砂轮机防护罩 (35) 危险品仓库 (36) 移动式消防架 (37) 气瓶推车 (38) 进出车辆冲洗设施 (39) 防尘洒水车 (40) 二级沉淀池 (41) 隔音棚 (42) 垃圾箱 ........................................................................... 错误!未定义书签。节电控制电箱（A型）. (44) 节电控制电箱（B 型） (45) 节电控制电箱（C 型） (46) 节电控制电箱（D 型） (47)
电梯井安全门（A 型） 说明： 【适用范围】 门式电梯井安全门是建筑施工现场预防人生伤害必备的保护设施，它涉及到高层建筑、多层建筑、综合性工业厂房等建筑施工工地。 【结构、型号】 A 型门式电梯井安全门全部由钢结构组成，适用于门洞宽度（900-1200）的电梯井。 【制作特点】 钢材采用国家标准材料，制作严格按图施工，尺寸正确，电焊接点牢固，达到安全防护 之目的，喷漆均匀，安全门安装离地200mm 。 【产品特点】 门式电梯井安全门，结构简洁，安装、使用方便、感观大方，质量安全可靠，符合安全 生产保证体系要求。 【安装要求】 铰链固定要求横平竖直，标高准确，铰链固定用膨胀螺栓，要求拧紧；安全门的安装离地200mm 。 【颜色要求】 电梯安全门采用黄色，门下部档脚板采用 （适用于900-1200以内宽度） 铰链 钢管Φ15 角铁 50 圆钢Φ12 钢板100×100×5 膨胀螺栓 5020 钢板1.5mm 钢板网3mm 钢板网3mm 钢板1.5mm 以20×3扁钢作为压条 350 800 1800 350 200 400 400 800 1200

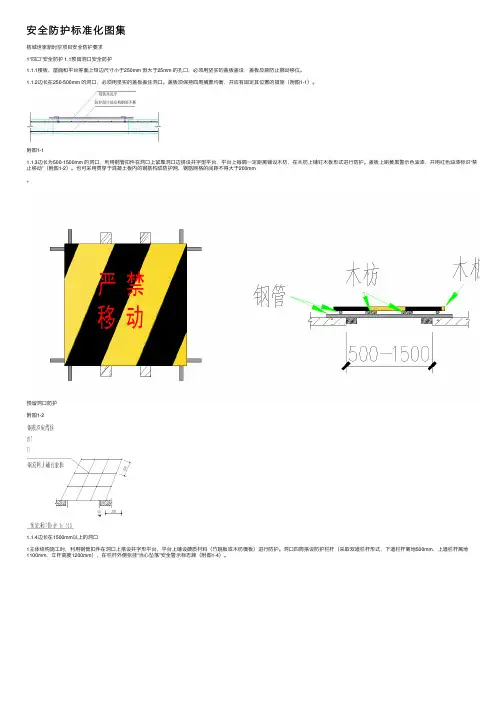

桔城世家新时空项目安全防护要求 1“四口”安全防护 1.1预留洞口安全防护 1.1.1楼板、屋面和平台等面上短边尺寸小于250mm 但大于25mm 的孔口，必须用坚实的盖板盖设，盖板应能防止挪动移位。 1.1.2边长在250-500mm 的洞口，必须用坚实的盖板盖住洞口。盖板须保持四周搁置均衡，并应有固定其位置的措施（附图1-1）。 附图1-1 1.1.3边长为500-1500mm 的洞口，利用钢管扣件在洞口上紧靠洞口边搭设井字型平台，平台上每隔一定距离铺设木枋，在木枋上铺钉木板形式进行防护。盖板上刷黄黑警示色油漆，并用红色油漆标识“禁止移动”（附图1-2）。也可采用贯穿于混凝土板内的钢筋构成防护网，钢筋网格的间距不得大于200mm 。 预留洞口防护
附图1-2 1.1.4边长在1500mm以上的洞口 1主体结构施工时，利用钢管扣件在洞口上搭设井字形平台，平台上铺设硬质材料（竹跳板或木枋模板）进行防护。洞口四周搭设防护栏杆（采取双道栏杆形式，下道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），在栏杆外侧张挂“当心坠落”安全警示标志牌（附图1-4）。 2安装及装修施工时，洞口四周搭设防护栏杆（采取三道栏杆形式，下道栏杆离地100mm，中道栏杆离地500mm，上道栏杆离地1100mm，立杆高度1200mm），洞口下张设安全平网，在栏杆外侧张挂“当心坠落”安全警示标志牌
（附图1-5）。 附图1-5 3防护栏杆距洞口边不得小于200mm。 4栏杆表面刷黄黑警示色油漆。 1.2电梯井口安全防护 1.2.1电梯井门洞口安装不低于1500mm高的工具式防护门。防护门底部安装200mm高木质踢脚板，防护门外侧张挂“当心坠落”安全警示标志牌（附图1-6）。
目录 1 目的 (1) 2 内容..................................................... 1-19 3 引用文件 (19)
1目的 1.1背景 在目前公司股改背景下，打造一套安全文明施工的规范既能展现公司形象，同时也为高质量、高品质的施工做保障。再以此为蓝本，根据工程的工程量、造价等实际情况，形成内部规范，统一标准。 1.2安全文明施工的概念 安全施工是指建设安装单位在劳动生产过程中确保人身、设备、交通、机械等安全活动，也就是说各项施工必须是在符合安全要求的条件下进行。安全施工是安全与施工的统一。 1.3安全文明施工的意义 1.3.1确保施工安全，减少人员伤亡。 1.3.2规范施工程序，保证工程质量。 1.3.3增加施工队伍信心，提高工作效率。 1.3.4提升企业形象，提高市场竞争力。 1.3.5提高企业盈利能力，增加企业的经济效益。 2内容 2.1 施工区域 2.1.1围墙 工地必须沿四周连续设置封闭围墙，围墙高度不低于2m，砌体围墙厚度不应小于24cm，提倡使用金属结构围墙和植物围墙等绿色环保围墙，做到兼顾、稳定、整洁和美观。大门侧的围墙显要处应设置五牌一图。围墙周边应设降尘或冲洗用水管、水头。
成都市五城区加高新区这些工地的围墙总体风格要求为以浅灰色为基调，与周边环境色调相一致；围墙可与花坛、花台、树丛、竹林、山石、雕塑、水景等相结合，形成具有自然情趣的绿化带或景观带。人文历史区域及主要干道还应注意与当地文化政府要求相符。 2.1.2 施工大门及周边 2.1.2.1七牌二图
其中五牌一图为通用规定必须加设：包括工程概况牌、消防保卫牌、安全生产牌、文明施工牌、管理人员名单、监督电话牌及施工现场总平面图。图牌规格为900×1400mm，字迹工整，悬挂高度为底边距地面1.1m-1.5m。 根据公司标准和要求项目还应加设施工公告牌、农民工维权须知牌、效果图，也可按照当地要求或企业规定增设一定图牌，但规格、色调应统一。 2.1.2.2大门 施工现场采用防锈铁花大门或封闭式大门，大门应做到美观、大方，大门侧应设置供人员进出的专用通道（配刷卡机、摄像头、通道栏杆）及门卫室，无车辆出入时，大门应关闭。
建筑工程安全生产标准化图集 一、安全防护用品的要求1.1、安全帽 1. 施工现场应使用合格的安全帽。 2. 所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。详见图 2-1。 3. 安全帽进场必须有产品合格证和产品说明书。 4. 安全帽佩戴时必须按头围的大小调整帽箍。帽箍对应前额的区域应有吸汗性 织物或增加吸汗带。安全帽的构造见图 2-3。
5. 安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为 80～90mm。头顶最高点及帽壳内表面之间的垂直间距应≤50mm。帽箍及帽壳内侧之间的间距应为 5mm～20mm。帽壳内侧及帽衬之间存在的突出物高度不得超过 6mm，突出物应有软垫覆盖。如果安全帽上设置通气孔，通气孔总面积为 150mm2～450mm2。 6. 不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。 7. 禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。 8. 安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。 9. 在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽” 的有头像的 安全警示标志牌，规格宽×高=600×800。详见图 2-2。 1.2、安全带1. 图2-5所示安全带适用于高处作业、攀登及悬吊作 业中使用。 2. 本图集适用于体重及负重之和不大于100kg的使用者，不适用于消防用途的安全带。 3. 安全带进场必须有产品合格证和产品说明书。安全带零部件不应
产生带撕裂、环类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。 4. 安全绳(包括未展开的缓冲器)有效长度不应大于2m，有两根安全绳(包括未展开的缓冲器)的安全带，其单根有效长度不应大于1.2m。 5. 安全带应高挂低用，注意防止摆动碰撞，详见图2-4 6. 不准将绳打结使用。不准将钩直接挂在安全绳上使用，应挂在连接环上用。 7. 安全带上的各种部件不得任意拆掉。更换新绳时要注意加绳套。 8. 安全绳不得擅自接长使用。 9. 使用8m以上长绳应加缓冲器，自锁钩用吊绳除外。

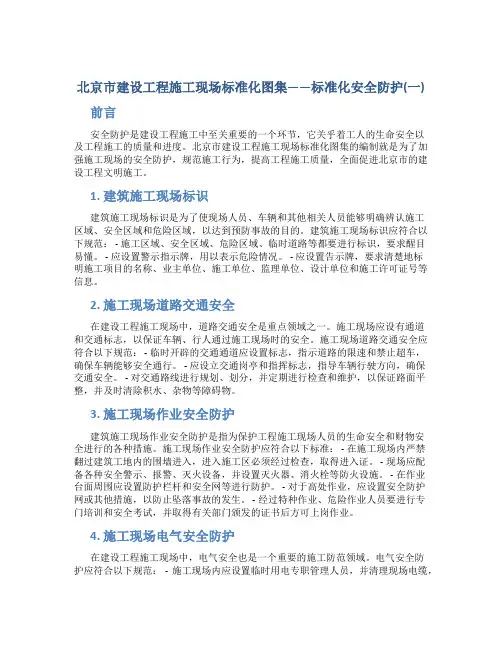

编制说明 为贯彻落实“安全第一、预防为主、综合治理”的方针，实现施工现场安全设施规范化、标准化，推动施工现场趋向于“本质安全”，全面提高安全生产管理水平，依据国家相关法律法规、标准规范，结合北京市各项管理制度及现场实际情况，编制了《北京市建设工程施工现场标准化图集标准化安全防护（一）》。 本图集主要内容：1.临边防护；2.电梯井防护；3.配电箱防护；4. 施工升降机（接料平台）防护门；5.钢筋加工棚；6.小型机械加工棚；7.集中充电柜； 8.脚手架。 一、《图集》编写原则及要求： 1、在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。 2、充分考虑到项目成本，在符合国家规范要求的前提下确定了 1-3种实施方案，供项目选择。 3、图文并茂，突出细部节点，便于操作实施。 二、《图集》使用要求： 1、本图集作为本市建设工程施工现场最低强制标准使用，各单位结合实际情况遵照执行。施工现场确实不具备使用条件的，市、区住房城乡建设委应酌情考虑。 2、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。 3、本标准自2014年5月1日起执行。 三、编制依据： 《中华人民共和国安全生产法》 《建筑施工安全检查标准》JGJ59-2011 《建筑施工高处作业安全技术规范》JGJ80-91 《建筑机械使用安全技术规程》JGJ33-2001 《建筑施工工具式脚手架安全技术规范》JGJ202-2010 《建筑施工扣件式脚手架安全技术规范》JGJ130-2011 《施工现场临时用电安全技术规范》JGJ46-2005 《施工现场临时建筑物技术规范》JGJ/T188-2009 《建筑施工现场环境与卫生标准》JGJ/146-2004 《建设工程施工现场消防安全技术规范》GB50720-2011等 本《图集》由北京市住房和城乡建设委员会负责修订解释，执行过程中如有意见或建议，请反馈给北京市住房和城乡建设委员会施工安全管理处。主 编单位：北京市住房和城乡建设委员会 参编单位：中国建筑第八工程局有限公司（北京） 中国建筑第一工程局（集团）有限公司 编写人员：魏吉祥、吴建、杨宏选、杨振县、陈燕鹏、王静宇、董海亮、赵忠华、高文进、于剑、李超等。
第一章基坑安全防护 1、开挖槽、坑、沟深度超过2m的，必须在边沿处设立不低于1.2米高的防护栏杆。 2、基坑内应搭设上下通道，以满足作业人员通行。 3、作业人员在施工时应有安全立足点，禁止垂直交叉作业。 4、基坑临边防护采用钢管扣件搭设，栏杆材料均采用φ48×3.5mm 的管材，上道栏杆离地1.2m，中道栏杆离地0.65米，下道栏杆（扫地杆）离地0.1m，立杆伸出地面高度1.3m，立杆间距2m。横杆表面刷红白相间（0.3m一道）的警示漆，立杆及其他杆刷黄色警示漆，防护栏杆挂密目安全网，栏杆底部设置高度为0.2m的挡脚板，挡脚板与地面的空隙不应大于10mm，挡脚板刷红白颜色相间的油漆警示标志，挡脚板与下道栏杆（扫地杆）用镀锌铁丝连接，基坑防护栏距坑边的距离不少于0.5m。 5、基坑（槽）、边坡和基础桩孔边堆置的各类建筑材料，应距基坑上部边缘不少于2m。 6、防护栏杆边在夜间应设置红灯示警。 7、基坑内及基坑周边应设置良好的排水系统，并满足施工、防汛要求。
≮2m ≯ 1.5m 200X300 垂直坑壁时视土质情况该安全距离还应更大 防护栏杆 坑顶排水沟200X300 坑底排水沟 基坑防护示意图 防护栏杆搭设示意图
扫地杆 栏杆立杆 2000 2000550 550 密目安全网 100踢脚板200宽 防护栏杆立面图 通道示意图
基坑之字型上下通道 基坑一字型上下通道
1、施工中桩基防护 孔内上下安全防护措施 提升设备 2、成型桩孔防护 防护栏杆高度不低于1.2米，设三道横杆，栏杆边在夜间应设置红灯示警。 成型桩基防护
1、洞口地段支护应特别加强，一般是在加设锚杆、钢筋网、护坡和喷混凝土后再开挖洞口段。 洞口边坡防护 2、洞口边、仰坡开挖时，四周必须挂设防护栏，并设置醒目的警示牌和红灯，防止人、畜从边仰坡口坠落。 洞口仰坡顶临边防护
一、安全防护用品的要求1.1、安全帽1. 施工现场应使用合格的安全帽。。2. 所有进入施工现场人员必须正确佩戴安全帽，系好下颏带。详见图2-1 安全帽进场必须有产品合格证和产品说明书。3. 安全帽佩戴时必须按头围的大小调整帽箍。帽箍对应前额的区域应有吸汗性织物4. 。安全帽的构造见图2-3或增加吸汗带。。头顶最高点80～ 90mm5. 安全帽佩戴时，帽箍底部至头顶最高点的轴向距离应为～50mm。帽箍与帽壳内侧之间的间距应为5mm与帽壳内表面之间的垂直间距应≤，突出物应有软垫覆盖。。帽壳内侧与帽衬之间存在的突出物高度不得超过6mm20mm 。2～450mm2 150mm如果安全帽上设置通气孔，通气孔总面积为不得使用帽壳破裂、缺少帽衬、缺少下颚带的破损安全帽。6. 7. 禁止对安全帽配件进行的改造和更换，否则会对使用者带来危险。 8. 安全帽在经受严重冲击后，即使没有明显损坏，也必须更换。在施工现场大门入口处，挂设“进入施工现场必须戴好安全帽”的有头像的安全9. 详见图。×警示标志牌，规格宽×高=600800 2-2。
1.2、安全带所示安全带适用于高处作业、攀登及悬吊作业中使用。2-5图1. 不适用于消防用途的安的使用者，2. 本图集适用于体重及负重之和不大于100kg 全带。安全带进场必须有产品合格证和产品说明书。安全带零部件不应产生带撕裂、环3. 类零件开口、绳断股、连接器打开、带扣松脱、缝线迸裂、运动机构卡死等足以使零件失效的情况。包括未展开(2m，有两根安全绳包
括未展开的缓冲器4. 安全绳()有效长度不应大于1.2m。)的缓冲器的安全带，其单根有效长度不应大于2-4。5. 安全带应高挂低用，注意防止摆动碰撞，详见图不准将绳打结使用。不准将钩直接挂在安全绳上使用，应挂在连接环上用。6. 安全带上的各种部件不得任意拆掉。更换新绳时要注意加绳套。7. 8. 安全绳不得擅自接长使用。以上长绳应加缓冲器，自锁钩用吊绳除外。使用9. 8m 10. 缓冲器、速差式装置和自锁钩可以串联使用。用于焊接、炉前、高粉尘浓度、强烈摩擦、割伤危害、静电危害、化学品伤害11. 等场所的安全绳应加相应护 套。．
施工现场安全设施标准化图集 二零一三年九月
编制说明 为贯彻落实“安全第一、预防为主、综合治理”的方针，秉承“敬畏生命，关注安全，监管并重，落实责任”的安全理念，实现施工现场安全设施规范化、标准化、同质化，推动施工现场趋向于“本质安全”，全面提升安全生产管理水平，预防事故的发生，依据国家相关法律法规、标准规范，结合总公司、局各项管理制度及现场实际情况，特编制《中国建筑第八工程局有限公司施工现场安全设施标准化图集》。 本图集主要内容是：1、高处作业；2、脚手架；3、施工用电；4、起重设备；5、施工机具；6、消防；7、其它 一、《图集》编写原则及要求： 1、《图集》编写在满足遵守国家法律、法规、行业及地方规范、标准要求时，力求做到简单实用、便于维护、可周转、工具化。 2、《图集》编写时充分考虑到项目成本，在符合国家规范要求的前提下确定了两种或多种实施方案，供项目选择。 3、《图集》编写时充分考虑到地域差别，各地选材及要求不同，确定了最低标准。 4、《图集》编写图文并茂，突出细部节点，便于操作实施。 二、《图集》推广使用要求： 1、本图集作为企业内部最低标准推广使用，1-6章为强制性条文、7章为推荐性条文。 2、项目安全设施当地方建设主管部门有标准、有要求时，优先采用地方标准；当地方无要求时，按该标准执行。 3、图集所选用防护实施的材料必须满足刚度、厚度及侧向冲击力等规范要求。 4、本标准自发布之日起执行。 三、编制依据： 《中华人民共和国安全生产法》 《危险性较大的分部分项工程安全管理办法》（建质〔2009〕87号） 《建筑起重机械安全监督管理规定》（建设部166号令） 《建筑施工特种作业人员管理规定》（建质〔2008〕75号） 《建筑施工个人劳动防护用品使用管理暂行规定》（建质〔2007〕255号） 《建筑施工安全检查标准》（JGJ59-2011） - 1 -
正荣润江城施工现场安全文明标准化图集 一、工地大门设置要求 1、现场大门人口处设置十牌二图（十牌：工程概况牌、项目管理组织机构牌、工程管理目标牌、应急救援组织机构牌、消防保卫须知、十大安全技术措施牌、文明施工须知牌、工地环境须知牌、中央企业安全生产禁令、安全无重大伤亡事故累计天数。二图：施工现场总平面布置图、承建项目效果图）。 2、大门出入口安排门卫，并设置车轮冲洗机、排水沟和沉淀池，保证带有泥土的车辆经冲洗干净后才能驶出工地。 3、现场大门人员出入采用门禁系统 4、在工地四周做了围墙，在围墙上凸显了公司的VI形象。 5、在大门口设置了现场告知，提醒来往车辆注意安全。
二、现场道路设置 1、《施工平面布置图》中反映主要施工道路的布置情况（如宽度、位置）。 2、主要施工道路必须硬化处理，硬化厚度不低于150mm，两边设置排水沟。 3、现场道路安装了防尘自动喷淋，每天定时自动对路面进行洒水。
4、现场道路安排专人每天对施工现场的道路至少一次清扫，清扫前对路面进行洒水。天气干燥或风力较大时，增加洒水频次，以保持路面湿润避免扬尘。 5、主要施工道路严禁停放施工机械或者车辆，并严禁堆放材料或用作加工材料的场所。 三、办公室设置要求 1、用于本单位人员现场办公、会议、培训学习等。 2、办公区域包括办公室、会议室、旗台、管理人员卫生间、停车场等房间及设施，具备集中办公及办公自动化条件； 3、办公区、生活区及施工作业区要有明显区分，并有隔离和安全防护措施。
四、生活区设置要求 1、生活区根据人员数量配置统一的集中晾衣架，衣服集中晾晒，保持美观的生活坏境。 2、生活区设置在干燥、通风、采光性较好的区域，并与作业区隔离。 3、生活区配备了24小时热水供应，设有洗澡间、标准化厕所、健身场地。
建筑工程安全文明施工标准化图
（一）工地大门及围墙 1、工地大门：采用砖砌体做门柱，截面尺寸为 1.0×1.0m，大门净宽 6.0m，高 6.5m，门楣高 1.5m，净高 5.0m，门柱从地面起 2.0m 为蓝色， 门楣为蓝色，其余部位为白色。门楣从左至右标上标上企业标志，用宋 体字标上企业名称。字体高度 1.1m，上下左右居中。在右大门上开一个 900mm（宽）×1800mm（高）的小门，以方便施工人员进出。大门中部 布置 1.0m 高铁，刷涂成蓝色。大门右侧围墙均匀布置“五牌一图”，左 侧围墙布置企业简介，大小为 900mm（宽）×1400mm（高），牌间间距 200mm。
工地大门
2、围挡：围墙采用砖砌体（18 墙），高度 2.0m，每间隔 6.0m 设置 一道 370×370mm 砖柱。墙体颜色为白色，上端 0.2m、下端 0.3m 为 蓝色，墙体中部用蓝色隶书字体标上企业名称。
大门正立面图
（二）安全通道 1、在进入建筑物入口处，或建筑物物体坠落半径范围内的人行通
道处均需设置安全通道。 2、安全通道防护采用Ф48 钢管搭设，长度为 3000～6000mm（根
据建筑物高度确定危险半径），宽度 4000mm，高度为 3800mm。 3、通道采用双层防护，两层之间间距无为 800mm，顶层满铺脚
手板，下层铺设 50×100@350 木坊，上订 18mm 厚木胶合板。 4、安全通道防护棚顶层设置防护栏杆，高度 1200mm，两道水平
杆，栏杆间距为 400mm 红白相间警示油漆，并满挂密目网。 5、安全通道防护棚两侧应设置斜撑，并满挂密目网，所有水平杆
控制伸出立杆外侧 100mm。
