乐享 机柜布线规范 2012-11-15
目录
1基本思路 设计的基本思路是：要符合逻辑控制规律、能保证电气安全及满足生产工艺的要求。为了满足电气控制设备的制造和使用要求，必须进行合理的电气控制工艺设计。这些设计包括电气控制柜的结构设计、电气控制柜总体配置图、总接线图设计及各部分的电器装配图与接线图设计，同时还要有部分的元件目录、进出线号及主要材料清单等技术资料。接下来按照设计图对机柜进行布置及布线，最后对各线进行标识，贴设备安全标识。 2电气控制柜总体配置设计 电气控制柜总体配置设计任务是根据电气原理图的工作原理与控制要求，先将控制系统划分为几个组成部分（这些组成部分均称作部件），再根据电气控制柜的复杂程度，把每一部件划成若干组件，然后再根据电气原理图的接线关系整理出各部分的进出线号，并调整它们之间的连接方式。总体配置设计是以电气系统的总装配图与总接线图形式来表达的，图中应以示意形式反映出各部分主要组件的位置及各部分接线关系、走线方式及使用的行线槽、管线等。 电气控制柜总装配图、接线图（根据需要可以分开，也可并在一起）是进行分部设计和协调各部分组成为一个完整系统的依据。总体设计要使整个电气控制系统集中、紧凑，同时在空间允许条件下，把发热元件，噪声振动大的电气部件，尽量放在离其它元件较远的地方或隔离起来；对于多工位的大型设备，还应考虑两地操作的方便性；控制柜的总电源开关、紧急停止控制开关应安放在方便而明显的位置。总体配置设计得合理与否关系到电气控制系统的制造、装配质量，更将影响到电气控制系统性能的实现及其工作的可靠性、操作、调试、维护等工作的方便及质量。 2.1电气控制柜组件的划分 由于各种电器元件安装位置不同，在构成一个完整的电气控制系统时，就必须划分组件。划分组件的原则是： (1)把功能类似的元件组合在一起；
机柜 设备/材料采购项目技术规范书 二○一六年五月
1 机柜技术要求 1.1 使用条件 工作温度：-5℃~ +40℃ 相对湿度：≤85%（+30℃时） 大气压力：70~106kPa 贮运温度：-25℃~ +55℃ 1.2 外观要求 机柜涂覆层应表面光洁、色泽均匀、无流挂、无露底。金属件无毛刺、无锈蚀。走线布置合理并符合规范，保证布线后整体外形美观。 机柜门板、侧板平整，无扭曲、无变形，也不明显抖动。门板开孔均匀。 机柜标志应齐全、清晰、色泽均匀、耐久可靠。机柜正面和背面上方应设有用以标注序号的标签或位置，列头、列尾机柜朝外的侧板上应设有用以标注列号的位置。 机柜及其附属部件、涂覆层、标志、饰物等均应采用阻燃材料。 机架为19”标准框架结构，正、背、侧门及顶板为黑色（颜色甲定）。 1.3 机柜尺寸、结构及配置 机柜外形尺寸定义如下图。 机柜外形尺寸示意图 IDC机柜为前进风机柜。 机柜尺寸（高度H×宽度W×深度D）=2200mm×600mm×1100mm。
1.4 基本结构 机柜按照标准YD5083《电信设备抗地震性能检测规范》要求，带载500kg 通过8级及以上烈度结构抗地震测试。 机柜可以并列安装，随机应配有并柜连接件。并列排放的机柜间应有侧板隔离。 机柜的水平调节角及底轮可自由拆卸，方便机柜整体搬移,每台机柜都能够平整的放置在底座上，并使用连接螺栓与底座连接固定。 机柜用料及螺丝、螺钉等联接器件均应为经过不锈处理材料。 机柜需要配置和机柜配套螺丝、螺帽。 机柜整体净载重达到1000kg以上，保证在长期承重情况下各部件不变形弯曲,按要求提供检测报告。 内部结构 机柜内部应设置4根安装立柱，用于安装设备和固定层板。安装立柱能够前后移动调节。安装立柱的间距、孔距等机柜内部尺寸结构应满足GB/T 19520.1和GB/T 19520.2的要求。机柜承重立柱至少承重1300kg以上。机柜前门立柱需要有具体U数标示。 机架配置15层设备托板，托板也应考虑通风散热，标准托盘承重80kg，配M6固定设备钢螺栓50套，同时应考虑受力支撑点，保障托盘受力均匀，不变形。托盘应便于安装和拆卸，其安装高度和前后位置可以调节。托盘的固定方式为卡扣式固定（可根据用户需求调整，使用螺丝或弹性插销、卡接部件等固定方式）。托盘为镂空型(要求有通风孔)，以利于散热。 1.5 机柜基本要求 机柜门和侧板为可拆卸式结构，门的开合转动灵活、锁定可靠、施工安装和维护方便。门的开启角应不小于110°。前后门采用外开门方式，机架正门和背门应为全网格双开门，网格等效直径不小于6mm，通风面积比例至少70%，顶板亦为网孔状，要求同前。 机柜内部设备的有效安装深度不小于800mm，前立柱与前门框的距离为50mm（若实际距离不等于50mm，乙方需给出合理的解释）。PDU或插座（包括服务器电源插头与插座连接之后）不能阻挡服务器设备的安放。 机柜采用上走线设计，顶板预留进线孔，进线孔不少于6个，进线孔为方形，
标准机箱机柜设计 一、机箱面板 1、面板（见图1-1~图1-3） 2、面板宽度B的尺寸系列：482.6，609.6，762.0mm 3、高度H的尺寸系列见表1-1 4、面板的材料：面板一般使用型材或1.50mm冷轧钢板制作；工作站的面板用铝合金板制作，厚度分为10mm、8.0mm、6.0mm、5.0mm几个规格； 5、面板上的装饰：为了机箱外表的美观，一般在机箱的面板上都有一些装饰性的丝印、凹凸槽等，原则是不能影响机箱功能及牢固性，公司的标志一般装在机 箱面板的左上角醒目位置，特殊情况可例外； 表1-1 代号图号n.U H h1 h2 h3 ±0.4 1-1 1U 43.6 5.9 2U 88.1 37.7 1-2 1U 43.6 5.9 31.8 2U 88.1 5.9 76.2 3U 132.5 37.7 57.15 4U 177 37.7 101.6 5U 221.5 37.7 146.1 6U 265.9 37.7 190.5 1-3 6U 265.9 37.7 57.15 76.2 7U 310.3 37.7 88.9 57.15 8U 354.8 37.7 101.6 76.2 9U 399.2 37.7 101.6 120.6 10U 443.7 37.7 101.6 165.1 11U 488.1 37.7 133.3 146.1
12U 532.6 37.7 133.3 190.6 注：表中：U=44.45mm；H=nXU-0.8mm；当结构设计需要增加不足1U的面板 高度时，允许在H值上增加1/2U，但h1、h2、h3不变。 6、面板安装槽口或安装孔的尺寸见图1-4： 图1-4 7、面板的类型与机柜立柱的配合示意，见图1-5： 图1-5 8、面板与机柜（或机架）在宽度方向上的安装尺寸（见图1-6、表1-2）
Q/UTS UT斯达康通讯有限公司企业标准 Q_UTSB_006A0_2004 19″标准机柜结构设计规范 The mechanical criterion of 19 inch normal cabinets designing 2005-11-15 发布 2005-11-15 实施 U T斯达康通讯有限公司发布
Revision History UTStarcom Proprietary Not for use or disclosure outside UTStarcom, Inc. or any of its subsidiaries Except under prior written agreement. Intended Audience: H/W Group, Quality Assurance Group & Internal Auditors. This document is controlled electronically and any hard copy should be considered uncontrolled. This document is owned by HZ of Mechanical Development Process Team Chairperson.
前言 本标准制订的目的，主要是为了适应公司日益全球化发展的需要，也是为了增强公司机柜可互换性、提高公司机柜设计效率和质量、降低公司机柜研发和生产成本的需要。 本标准主要以IEC标准为主，参照了ETSI、NEBS标准对机柜性能部分的要求及NEBS标准对机柜工程安装的要求。 标准起草：徐建华
网络机柜技术规范书
1. 概述 1.1 本文件为中国电信2010年集中采购网络机柜的技术规范书。 1.2本技术规范书依据中华人民共和国通信行业标准《数据设备用网络机柜技术要求》（待发布）、中国电信2009年6月16日发布的《数据设备用网络机柜技术规范》编制。以上技术要求和技术规范中定义了通信数据类机房（含数据中心、电信业务平台、IT支撑平台及其他类似通信系统机房）内使用交流电源的网络机柜的分类、机柜尺寸、结构、配置、气流组织、机柜配电（监控测量、防雷与接地）等方面的性能、技术指标要求以及标志、包装、运输、贮存的规定。使用直流电源的数据用网络机柜可参照本技术要求执行。 1.3 本次招标采购的网络机柜只针对19英寸标准机柜（含信息插座单元）。 1.4 本技术规范书未规定的其它技术要求应不劣于相关的中国国家标准及通信行业标准的要求。 1.5 投标方应对本文件的技术规范所提出的各项条款进行逐条答复、说明和解释，并写出具体技术数据和指标。首先对实现或满足程度明确做出“满足”、“部分满足”、“不满足”等应答。对于规范书中要求列举的条款，必须在点对点应答书中进行列举，不得简单答复“满
足”等，否则视该条款的应答为“不满足”。如果回答“部分满足”，需要详细说明哪些部分满足，哪些部分不满足，并说明原因。 请投标方特别注意：在答复中，凡采用“详见”、“参见”等方式说明的条款，应指明参见文档的具体章节或页码，同时必须在点对点应答书中注有适当的总结性文字，简洁、明了地回答相应的条款。 1.6 本文件中未提出而厂商认为有必要说明的部分，以及更加合理的技术性能，厂商应在应标书中提供详细的资料和说明。 1.7 本文件的解释权属于招标方。 2 使用环境条件 ——工作温度：－5℃～＋40℃。 ——相对湿度：≤85%RH（＋30℃时）。 ——垂直倾斜度：≤5%。 3. 主要技术要求和指标 3.1 外观要求 3.1.1 机柜涂覆层应表面光洁、色泽均匀、无流挂、无露底；金属件无毛刺、无锈蚀。 3.1.2 机柜门板、侧板平整，无扭曲、无变形，也不明显抖动；门板开孔均匀。
机柜是用来放置服务器的，并且机柜的类型也有许多，会按照不同的功能和使用范围分为多种类型，其中使用最为普遍的则是42U标准服务器机柜，因为42U标准服务器机柜尺寸合适，那么42U标准服务器机柜尺寸是多少? 42U机柜是一种标准的机柜，其名称中U是表示服务器外部尺寸的一个单位，也就是until的缩写，其详细的尺寸是由美国电子工业协会所决定的。通常42U标准服务器机柜的标准设备的面板是按照n个u的规格制造的。 42U标准服务器机柜的尺寸是(48.26cm=19英寸)与高(4.445cm的倍数)。因为标准的机柜宽度是19英寸的，所以通常情况下也将这这种机柜称之为“19英寸机柜”。其中高度是以4.445cm为基本单位的，1U也就是4.445cm，42U 高度也就是4.445CM/U*42U186.69CM，也就是差不多1米9的高度，加上机柜外壳占用一定的高度，所以42U标准机柜尺寸的高度为2米! 42U标准网络机柜尺寸：高度：2米、宽度：0.6米、深度：0.6米
42U标准服务器机柜尺寸有两种尺寸：(1)高度：2米、宽度：0.6米、深度：0.8米(2)高度：2米、宽度：0.6米、深度：0.96米。 另外，42U标准服务器机柜还可以按照实际的使用尺寸就行选择分类，除了标准的42U尺寸外，其宽度和深度都是能够更具实际需求进行定制的。 同时42U机柜存放香港服务器的数量也是有限的，42U标准机柜并不代表实际上只能够放置42个1U服务器，由于机柜会考虑预留散热和挪动的空间、电力供应等多种因素，以及机柜的上下需要有走线空的地方、放置交换机、防火墙等其他设备的空间。所以通常情况下42U标准机柜，可以放置20台左右1U 服务器。 42U标准服务器机柜尺寸介绍就是这些，虽然有固定标准的尺寸，但是也可以根据用户的需求进行定制不同宽度和深度的。
斯达康通讯有限公司企业标准 006A0_2004 19″标准机柜结构设计规范 19 2005-11-15 发布 2005-11-15 实施 斯达康通讯有限公司发布
, . . : , & . . .
前言 本标准制订的目的，主要是为了适应公司日益全球化发展的需要，也是为了增强公司机柜可互换性、提高公司机柜设计效率和质量、降低公司机柜研发和生产成本的需要。 本标准主要以标准为主，参照了、标准对机柜性能部分的要求及标准对机柜工程安装的要求。 标准起草：徐建华
目次 1范围···············································································错误！未指定书签。2引用标准·········································································错误！未指定书签。3术语定义·········································································错误！未指定书签。 3.1设备实体( ) ·····················错误！未指定书签。 3.2机柜() ························错误！未指定书签。 3.3机架() ························错误！未指定书签。 3.4插箱() ························错误！未指定书签。 3.5机箱() ························错误！未指定书签。 3.6插件( ) ·······················错误！未指定书签。 3.7机柜高度 ( ) ·····················错误！未指定书签。 3.8机柜宽度 ( ) ·····················错误！未指定书签。 3.9机柜深度 ( ) ·····················错误！未指定书签。 3.10协调尺寸 ( ) ····················错误！未指定书签。4机柜设计的总原则·····························································错误！未指定书签。5机柜的分类及特点·····························································错误！未指定书签。 5.1按照使用环境分类···················错误！未指定书签。 5.2按照拼装式方式分类··················错误！未指定书签。6机柜的基本组成································································错误！未指定书签。 6.1顶围框、底座、外柱的设计···············错误！未指定书签。 6.2前门、后门的设计···················错误！未指定书签。 6.3左、右侧板的设计···················错误！未指定书签。 6.4安装柱的设计·····················错误！未指定书签。 6.5导轨的设计······················错误！未指定书签。 6.6搁板的设计······················错误！未指定书签。 6.7铭牌的设计······················错误！未指定书签。 6.8支撑脚的设计·····················错误！未指定书签。 6.9脚轮的设计······················错误！未指定书签。 6.10吊环的设计·····················错误！未指定书签。7机柜设计的基本要求··························································错误！未指定书签。 7.1机柜的外形尺寸、装配尺寸及机柜并架要求········错误！未指定书签。 7.2机柜的刚度、强度和重量················错误！未指定书签。 7.3机柜的走线要求····················错误！未指定书签。 7.4机柜使用的热环境及散热能力··············错误！未指定书签。 7.5机柜的电磁兼容能力··················错误！未指定书签。 7.6防雷击性能要求····················错误！未指定书签。 7.7机柜的防振等级要求··················错误！未指定书签。 7.8机柜稳定平衡的最大角度要求··············错误！未指定书签。 7.9机柜的防尘要求····················错误！未指定书签。 7.10机柜的包装运输要求·················错误！未指定书签。 7.11机柜的工程安装要求·················错误！未指定书签。 7.12机柜三防设计要求··················错误！未指定书签。 7.13机柜的工业造型设计要求···············错误！未指定书签。 7.14机柜的人机工程设计要求···············错误！未指定书签。 7.15机柜的防水等级要求·················错误！未指定书签。 7.16机柜的生产成本要求·················错误！未指定书签。8机柜设计的基本准则··························································错误！未指定书签。 8.1热设计准则······················错误！未指定书签。
电信传输机房现场标识规范 为加强传输维护管理和传输资源管理，规范传输机房标识，使设备维护、线路维护、资源管理有机结合起来，为日常维护、应急调度、障碍查修提供快速、方便、准确的资源信息，特制定本规范。传输涉及到的公共资源部分现场标识规范，电信公共资源现场标识规范（试行）》。 定义： 1.机房分区：表示机柜（机架）在机房中位置，以 N、S、W、E、L、R 表示北、 南、西、东、左、右几个分区，未划分区的机房可以缺省； 2.机列号：表示机柜（机架）在机房中位置，从 01 开始编制； 3.机架号：表示机柜（机架）在机列中位置，从01 开始编制； 注：有列头柜的机列，机架可从00开始编号； 4.面：用A 和B 来分别表示机柜的正反双面，仅限于纯长途机房，单面的机柜 可缺省； 5.设备类型：PDH、SDH、DWDM等； 6.设备容量：155M、622M、2.5G、10G、320G、1600G等； 7.子网号/子网名称：环网中子环的编号或名称； 说明： 1、本规范综合考虑了维护管理、资源管理、长途传输、本地传输以及机方、线方等多方面要求，各分公司本着“先长途，后本地”的原则开展实施工作。 2、按照“谁维护、谁负责标识”的原则，根据光缆维护一体化的维护界面划定线方、机方的标识责任方； 3、标识中涉及到的设备名称和编码，严格按照长途一、二干传输系统和光缆的全国统一资源名称，并遵照长途与本地传输资源命名编码规范； 4、标识的制作和标贴不能违背机房整治的相关要求； 5、标识一律采取打印方式，材料不限；打印方式可采用专门的标签打印机和标签打印纸、或采用普通打印机和不干胶纸等； 6、各本地网应遵循本规范，制定本地网具体现场标识方案，所有可选项在本地网内统一；文
机柜尺寸标准 机柜其实就一个柜子而已，要放哪些东西，是要根需求来购买的。机柜里面一般放的有交换机（与交换机相关的配件有配线架、排线架）、服务器（塔式、机架式）、还有的需要放置UPS（也分普通立式和机架式）、所以规划好你的机架用来装哪些设备，有多少？然后再选择机柜，机柜的宽都是标准的，深是由普通和加深两重，如果要放机架式服务器最好选择加深机柜，高度就根据放多少来决定，机柜一般讲多少U，1U的相当于一个交换机的高度，从6U到42U机柜都有，按需求购买，机柜的品牌也很要重要，不同品牌用料和做工都有差别，推荐使用像金盾这些较大品牌的。 关于服务器：按服务器的机箱结构来划分，可以把服务器划分为“台式服务器”、“机架式服务器”、“机柜式服务器”和“刀片式服务器”四类。(1)台式服务器(2)机架式服务器(3)机柜式服务器(4)刀片式服务器： 塔式服务器/台式服务器也称为“塔式服务器”。有的台式服务器采用大小与普通立式计算机大致相当的机箱，有的采用大容量的机箱，像个硕大的柜子。低档服务器由于功能较弱，整个服务器的内部结构比较简单，所以机箱不大，都采用台式机箱结构。这里所介绍的台式不是平时普通计算机中的台式，立式机箱也属于台式机范围，目前这类服务器在整个服务器市场中占有相当大的份额。像台式机一样，占用空间比较大，适合一些小型企业使用。其他的尺寸宽度，深度可能
差不多，就是要高好几个U。 机架式服务器：是针对企业的密集部署需求，以19英寸机架作为标准宽度的服务器类型。将服务器放置到机架上，服务器间是相互独立的,不仅有利于日常的维护与管理，也可能避免意想不到的故障。机架式是国际的一个标准，基本宽度为482mm 。一般在1个U的高度[1U（1U=1.75英寸）、2U、4U]等规格，宽度一般都是标准的19英寸，深度有700mm多的也有800mm多的．通常1U的机架式服务器最节省空间，但性能和可扩展性较差，适合一些业务相对固定的使用领域。4U以上的产品性能较高，可扩展性好，一般支持4个以上的高性能处理器和大量的标准热插拔部件。管理也十分方便，厂商通常提供人相应的管理和监控工具，适合大访问量的关键应用，但体积较大，空间利用率不高。 刀片服务器：是近几年比较流行的一种高可用、高密度服务器架构，是专门为特殊应用行业和高密度计算环境设计的，其中每一块刀片实际上就是一块系统母板，类似于一个独立的服务器。在这种模式下，每一个母板运行自己的系统，服务于指定的不同用户群，相互之间没有关联。不过可以使用系统软件将这些母板集合成一个服务器集群。关于塔式服务器：原则上塔式服务器是不需要和机柜搭配使用的，但是如果出于某种原因也可以将它放到机柜中保管。但是存在一些问题，如：塔式服务器因为不能改变放置的方向，往往会造成占用机柜空间大、不能固定等问题。还是权衡具体环境的利弊来做决定吧。可以用转换套件，转成卧式的，这样方在机柜里面协调一些.是否连接
1.1.1机房建设要求 1.1.1.1 机房建设及相关标准 中心机房和设备间（以下统称机房）是放置各种硬件设备的场所，特别是中心机房存有关键设备，其内部设施和环境的安全直接影响到设备的稳定运行和寿命，而且维护点较多，需要给予特殊、充分的重视。 医院目前主要存在三大类机房：中心机房、设备间、其他设备间。 大型医院还有可能将中心机房分为：数据中心、网络中心和管理（运行）中心，但在建设规格上还应按照这三类机房来设计。针对不同的机房，基本要求也有高低之分：中心机房主要用于数据存储、网络运行和运维管理，要严格遵从相关标准进行设计规划；设备间主要用于存放网络设备，最好遵从相关标准，但可根据设备情况灵活掌握；其他机房要按照各自功能分别进行设计规划，但 UPS、空调、防雷、空气净化、接地等是必须的配套设施。 机房设计建设应遵循的标准有： 1．《电子计算机场地通用规范》（GB 2887-2000） 2．《电子信息系统机房设计规范》(GB50174-2008) 3．《电子信息系统机房施工及验收规范》（GB_50462-2008） 4．《计算站场地安全要求》（GB 9361-88） 5．《计算机机房活动地板技术条件》（GB 6650-86） 6．《智能建筑建筑设计标准》（GB/T 50314-2000） 7．《供配电设计规范》（GB 50052-95） 8．《建筑物防雷设计规范》（GB 50057-94） 9．《建筑物电子信息系统防雷技术规范》（GB 50343-2004） 10．《火灾自动报警系统设计规范》（GB 50116-98） 1.1.1.1.1机房设计原则 机房设计的原则可考虑如下几个方面： 1.标准化原则，结合医院的系统状况及发展规划，遵循国家相关规范和标 准，设计满足医院使用需求且符合标准的机房方案。 2.前瞻性原则，机房设计要结合系统运行特点和现有系统及预期发展的因 素，采用先进的技术措施，编制出技术先进、经济合理的设计方案。 3.扩展性原则，机房的设计应具备扩展性，能满足医院的长远发展，最好
中国电信集团综合接入室外机柜技术规范
中国电信集团公司企业标准 QBXXXX-200X 中国电信集团公司 综合接入室外机柜技术规范 (报批稿) 200X-XX-X 发200X-XX-XX 实施
QBXXX-200X（综合接入室外机柜技术规范） 目次 前言 (1) 1.适用范围 (1) 2.规范性引用文件 (1) 3.术语和定义 (3) 4.基本要求 (4) 4.1环境条件 4 4.2 外观与表面处理 (5) 4.3 结构要求 (6) 4.4电磁屏蔽效能(可选) 10 4.5监控、告警要求 10 4.6噪音要求 11 4.7照明及灯具要求 12 5功能要求 (12) 5.1基本功能要求
12 5.2 通信设备舱 (13) 5.3 蓄电池舱 (13) 5.4 电源设备舱 (14) 5.5温控设备舱 15 5.6配线舱 16 5.7过线区 16 6环境适应性要求 (17) 6.1温度适应性 17 6.2防盐雾腐蚀 18 6.3防水 18 6.4防尘 18 6.5防凝露 18
6.6防风 19 7机械性能要求 (21) 8安全要求 (22) 8.1一般要求 22 8.2接地保护 22 8.3防盗保护 23 9机柜集成 (23) 10检验 (24) 10.1 出厂检验 (24) 10.2 型式检验 (24) 10.3 质量合格分类 (25) 10.4 抽样方式与判定 (25) 11 标志、包装、运输、贮存 (28) 11.1 标志 (28) 11.2 包装 (29) 11.3 运输贮存 (30) 12 质量保证体系 (30)
13 技术文件 (30)
机柜结构件设计规
目次 前言 (5) 1.围和简介 (6) 1.1围 (6) 1.2简介 (6) 1.3关键词 (6) 2.剪板下料 2.1 板材的种类及尺寸规格.................................... 2.2钣金件展开尺寸的计算 2.2.1钣金展开的理论公式 2.2.2板材展开的参数表格 2.3下料尺寸不大于板材规格 2.4有组焊要求的钣金件沿长边下料 2.5下料单中对颜色及镀涂有特殊要求钣金件的标注 2.5.1底座颜色的标注 2.5.2资料盒颜色的标注 2.5.3安装板镀涂的标注 2.5.4外协件的标注 3.数冲 3.1 数冲模具的种类及规格 3.2数冲排出零件的尺寸限制 3.3数冲的孔间距要求 3.4钣金件需添加圆角
3.5数冲毛刺朝向零件部 3.6冲孔最小尺寸 3.7零件表面冲孔较多易变形 4.折弯 4.1影响折弯的折弯机尺寸 4.2折弯的圆角 4.3折弯成型边的最小尺寸 4.4折弯件的孔边距 4.5复杂折弯形状需验证是否可加工 5.组焊 5.1现有焊接设备原理及优缺点 5.1.1电弧焊 5.1.2气体保护焊 5.1.3氩弧焊 5.1.4电阻焊 5.1.5螺柱焊 5.2所有焊接螺柱底部均需增加定位 5.3点焊螺柱底部形状为锥形 5.4大面积焊接考虑变形 5.5箱体拼接考虑减少焊接和打磨长度 5.6焊接工艺的灵活运用 5.7平光粉及不锈钢钣金件设计焊接注意事项
5.7.1在外观平面上尽量采用点焊螺柱 5.7.2尽量采用拼装结构 6.普冲 6.1 普冲常用模具的运用. 6.2 凸台设计考虑变形 6.3 百叶窗设计考虑干涉 7.辊轧 7.1 非标型材及方管的设计 7.2 MS辊轧的下料尺寸 8.装配 8.1 常见的拼装结构形式 8.2仓库常见紧固件种类及规格 8.3铆装螺母的种类规格及底孔尺寸 8.4MS底座预留装配工艺孔 8.5避免自锁结构的设计 8.6柜体外部装元器件时需开进线孔 8.7标准岔道锁锁杆长度计算 8.8MS828锁锁杆长度的计算 8.9操作台液压支撑杆支架位置的计算 8.10超宽柜后背板设计为双门形式
一、结构要求： 1.为满足各种设备的安装要求，提高集装架空间的利用率，要求机房内统一 采用19英寸标准架。 2.网络柜应采用柜式结构，前、后采用钢门，前门为单扇门，后面为双扇门， 门上应有通风孔。为保证设备良好散热，前后门应保证50%以上的通透率。 通透率＝（前后门网孔面积/前后门整体面积）x 100% 3.网络柜应采用框架设计，底座四角应有加固钢板，机架侧面应有足够的加 固横梁。 4.网络柜侧板可拆卸，方便设备并机。 5.网络柜顶部设四个轴流风机，采用交流220V电源，用空气开关控制。风扇： 要求质量可靠，带风扇保护罩，带风扇开关。 网络机柜噪声测试需严格依据国际标准中的规定和6882-86标准中关于机器噪声声功率测量方法有以下几个： 3741，声学—噪声源声功率级的测定—混响室内宽频带声源的精密方法。 3744，声学—噪声源的声功率测定—反射平面上自由场条件的工程方法。 6882-86，声学噪声源生功率级的测定消声室和半消声室 对于不同的测量要求，测量环境，噪声特性等因素来测量，对于网络机柜的噪声测量方法是3741和3744。 网络机柜到货后将进行风扇噪声的检测。 6.网络柜内应装有配电单元，配电单元采用交流220V电源，并分主、备路输 出，每一路输出采用独立空气开关控制操作。空气开关要求： i.为保证设备可靠工作，可独立更换每个空气开关，即更换一个空气 开关时，连接其他空气开关的设备无需断电； ii.断路器电气性能要求： a）小型断路器应符合标准10963.1-2005、应符合标准60898-1； b）塑壳断路器应符合国际标准60947-1：总则； 60947-2：断路器； 60947-3：负荷开关 c）断路器产品应通过产品认证；

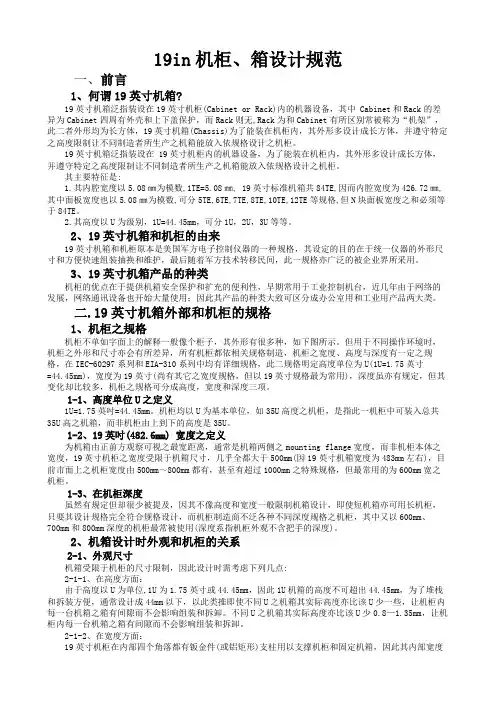

19in机柜、箱设计规范 一、前言 1、何谓19英寸机箱? 19英寸机箱泛指装设在19英寸机柜(Cabinet or Rack)内的机器设备，其中 Cabinet和Rack的差异为Cabinet四周有外壳和上下盖保护，而Rack则无,Rack为和Cabinet有所区别常被称为“机架”，此二者外形均为长方体，19英寸机箱(Chassis)为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。 19英寸机箱泛指装设在 19英寸机柜内的机器设备，为了能装在机柜内，其外形多设计成长方体，并遵守特定之高度限制让不同制造者所生产之机箱能放入依规格设计之机柜。 其主要特征是: 1.其内腔宽度以5.08㎜为模数,1TE=5.08㎜,19英寸标准机箱共84TE,因而内腔宽度为426.72㎜,其中面板宽度也以5.08㎜为模数,可分5TE,6TE,7TE,8TE,10TE,12TE等规格,但N块面板宽度之和必须等于84TE。 2.其高度以U为级别，1U=44.45mm，可分1U，2U，3U等等。 2、19英寸机箱和机柜的由来 19英寸机箱和机柜原本是美国军方电子控制仪器的一种规格，其设定的目的在于统一仪器的外形尺寸和方便快速组装抽换和维护，最后随着军方技术转移民间，此一规格亦广泛的被企业界所采用。 3、19英寸机箱产品的种类 机柜的优点在于提供机箱安全保护和扩充的便利性，早期常用于工业控制机台，近几年由于网络的发展，网络通讯设备也开始大量使用；因此其产品的种类大致可区分成办公室用和工业用产品两大类。 二.19英寸机箱外部和机柜的规格 1、机柜之规格 机柜不单如字面上的解释一般像个柜子，其外形有很多种，如下图所示。但用于不同操作环境时，机柜之外形和尺寸亦会有所差异，所有机柜都依相关规格制造，机柜之宽度、高度与深度有一定之规格，在IEC-60297系列和EIA-310系列中均有详细规格，此二规格明定高度单位为U(1U=1.75英寸 =44.45mm)，宽度为19英寸(尚有其它之宽度规格，但以19英寸规格最为常用)，深度虽亦有规定，但其变化却比较多，机柜之规格可分成高度，宽度和深度三项。 1-1、高度单位U之定义 1U=1.75英吋=44.45mm。机柜均以U为基本单位，如35U高度之机柜，是指此一机柜中可装入总共35U高之机箱，而非机柜由上到下的高度是35U。 1-2、19英吋(482.6mm) 宽度之定义 为机箱由正前方观察可视之最宽距离，通常是机箱两侧之mounting flange宽度，而非机柜本体之宽度，19英寸机柜之宽度受限于机箱尺寸，几乎全都大于500mm(因19英寸机箱宽度为483mm左右)，目前市面上之机柜宽度由500mm～800mm都有，甚至有超过1000mm之特殊规格，但最常用的为600mm宽之机柜。 1-3、在机柜深度 虽然有规定但却很少被提及，因其不像高度和宽度一般限制机箱设计，即使短机箱亦可用长机柜，只要其设计规格完全符合规格设计，而机柜制造商不泛各种不同深度规格之机柜，其中又以600mm、 700mm和800mm深度的机柜最常被使用(深度系指机柜外观不含把手的深度)。 2、机箱设计时外观和机柜的关系 2-1、外观尺寸 机箱受限于机柜的尺寸限制，因此设计时需考虑下列几点: 2-1-1、在高度方面： 由于高度以U为单位,1U为1.75英寸或44.45mm，因此1U机箱的高度不可超出44.45mm，为了堆栈和拆装方便，通常设计成44mm以下，以此类推即使不同U之机箱其实际高度亦比该U少一些，让机柜内每一台机箱之箱有间隙而不会影响组装和拆卸。不同U之机箱其实际高度亦比该U少0.8—1.35mm，让机柜内每一台机箱之箱有间隙而不会影响组装和拆卸。 2-1-2、在宽度方面： 19英寸机柜在内部四个角落都有钣金件(或铝矩形)支柱用以支撑机柜和固定机箱，因此其内部宽度
Q/UTS UT斯达康通讯有限公司公司原则 Q_UTSB_006A0_ 19″原则机柜构造设计规范 The mechanical criterion of 19 inch normal cabinets designing
-11-15 发布 -11-15 实行 U T斯达康通讯有限公司发布
Revision History UTStarcom Proprietary Not for use or disclosure outside UTStarcom，Inc. or any of its subsidiaries Except under prior written agreement. Intended Audience: H/W Group，Quality Assurance Group & Internal Auditors.
This document is controlled electronically and any hard copy should be considered uncontrolled. This document is owned by HZ of Mechanical Development Process Team Chairperson.
前言 本原则制定目，重要是为了适应公司日益全球化发展需要，也是为了增强公司机柜可互换性、提高公司机柜设计效率和质量、减少公司机柜研发和生产成本需要。 本原则重要以IEC原则为主，参照了ETSI、NEBS原则对机柜性能某些规定及NEBS原则对机柜工程安装规定。 原则起草：徐建华
机柜设计 2、1 影响机柜结构设计得因素 机柜就是电气控制设备不可缺少得组成部分,就是电气控制设备得‘载体’。机柜既要满足各电气单元得组合功能条件(安全得要求,检修性能,形式得统一,组合得标准,功能得分配,外形美观等),还要满足柜体本身要求(如坚固可靠,美观,调整容易,符号规范,制造得适用性以及针对特殊场合得特殊设计等)。 机柜设计应在满足成套电气产品使用功能要求得前提下,同时满足结构工艺性要求,即机柜得总体及其零部件制造得可行性及经济性要求,以及满足电器装配得工艺性与运行中得可维修性要求。 由于长期以来缺乏系统设计,人机工程学设计思想,重电气设计而忽略结构设计,重主机而轻视附件,我国机柜在外观,整体布局,色彩,加工精度及互换性,配套性等方面与发达国家有一定得差距,尤其在专利技术方面,我们仍然受制于工业发达国家,以至于外商企业占有了我国高端机柜市场得较大份额, 机柜结构本身发展形成得各种形式,不同得组件,不同电压等级,不同使用场合,加工设备得发展,不同生产厂家得自身条件等都决定了控制柜得制造受到甚多因素影响。由于机柜结构要求不一,以及各个企业加工手段不同,它们得制造工艺就不能强求完全一致,但制造中也存在带普遍意义得较关键得工艺特点,现将这些特点结合柜体结构选择与设计进行介绍。 2、1、1机柜得结构及基本类型 2、1、1、1机柜得基本结构模式 1、基本结构模式 通过长期得实践,电气控制设备得壳体逐步形成了盒,箱,柜(包括屏),台四大基本结构模式,定义如下: 1）机柜 用于容纳电气或电子设备得独立式或自支撑得机壳。机柜通常配置有门,可拆或不可拆得侧板。机柜一般安装在地面上或大型设备平台上。 机箱 机箱得体积较小,一般安装在台面,桌面,墙壁上或设备壁龛中,就是用于容纳电气或电子设备得小型机壳。 3）控制台 安装在台面或地面上,具有水平面,垂直面或倾斜面,以容纳控制,信息与监控设备得机壳。 4）机盒 用于容纳电气或电子设备得便携式小型机壳,或用于电气单元隔离得小型机壳(电磁屏蔽盒)。机盒也可以作为部件安装在机柜,机箱与控制台内。 2、机柜得典型结构 由于电气控制设备被广泛应用于多个技术领域,并且由于其功能得差异,使用场合得差异及人们对多样化得需求,电子控制设备得式样极其繁多。为降低费用并进行专业化批量生产,逐步形成了一些典型机柜结构,其中具有普遍意义得结构模式有: 1)嵌套式层次结构(内插式结构)
中国电信集团公司企业规范 QBXXXX-200X 中国电信集团公司 综合接入室外机柜技术规范 (报批稿) 200X-XX-X 发200X-XX-XX 实施 中国电信集团公司公司发布
目次 前言1 1.适用范围1 2.规范性引用文件1 3.术语和定义2 4.基本要求3 4.1环境条件3 4.2 外观与表面处理4 4.3 结构要求4 4.4电磁屏蔽效能(可选)7 4.5监控、告警要求8 4.6噪音要求9 4.7照明及灯具要求9 5功能要求9 5.1基本功能要求9 5.2 通信设备舱10 5.3 蓄电池舱10 5.4 电源设备舱10 5.5温控设备舱10 5.6配线舱12 5.7过线区12
6环境适应性要求12 6.1温度适应性12 6.2防盐雾腐蚀13 6.3防水13 6.4防尘13 6.5防凝露13 6.6防风13 7机械性能要求14 8安全要求15 8.1一般要求15 8.2接地保护15 8.3防盗保护16 9机柜集成16 10检验16 10.1 出厂检验16 10.2 型式检验17 10.3 质量合格分类17 10.4 抽样方式与判定17 11 标志、包装、运输、贮存19 11.1 标志19 11.2 包装20 11.3 运输贮存20
12 质量保证体系20 13 技术文件21
前言 《中国电信集团公司综合接入室外机柜技术规范》是为解决“光进铜退”和“DSLAM下移”等带来接入局所的大量增加，投资和选址的压力比较大等系列问题而提出来的。《综合接入室外机柜技术规范》是满足室外通信的环境以及配合室外综合接入设备的安装所制定的技术规范规范。 本规范主要从适用的范围、引用文件、基本要求、功能要求、环境适应性要求、机械性能要求、安全性要求、其它附件要求及机柜标志、包装、运输、贮存等方面做出严格的规定。 本规范适合在中国电信集团公司范围内作为设计、采购、施工、监理和验收部门的技术依据。 本规范由中国电信集团公司XXX部负责解释、监督执行。 本规范起草单位：广东省电信规划设计院有限公司 本规范主要起草人：陈烈辉刘东文曹炼铿 本规范主要审核人：ＸＸＸＸＸＸ
服务器机柜规格介绍文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
服务器机柜规格介绍摘要：服务器机柜由框架和盖板（门）组成，一般具有长方体的外形，落地放置。它为电子设备正常工作提供相适应的环境和安全防护。这是仅次于系统级的一级组装。不具备封闭结构的机柜称为机架。 服务器机柜简介： 在IDC机房内，机柜一般指的是机柜。为安装服务器、显示器、UPS 等19"标准设备及非19"标准的设备专用的，服务器机柜，用来组合安装面板、插件、插箱、电子元件、器件和机械零件与部件，使其构成一个整体的安装箱。服务器机柜由框架和盖板（门）组成，一般具有长方体的外形，落地放置。它为电子设备正常工作提供相适应的环境和安全防护。这是仅次于系统级的一级组装。不具备封闭结构的机柜称为机架。 服务器机柜具有良好的技术性能。机柜的结构应根据设备的电气、机械性能和使用环境的要求，进行必要的物理设计和化学设计，以保证机柜的结构具有良好的刚度和强度以及良好的电磁隔离、接地、噪声隔离、通风散热等性能。此外，服务器机柜应具有抗振动、抗冲击、耐腐蚀、防尘、防水、防辐射等性能，以便保证设备稳定可靠地工作。服务
器机柜应具有良好的使用性和安全防护设施，便于操作、安装和维修，并能保证操作者安全。 服务器机柜规格： 服务器机柜在机柜的深度、高度、承重等方面均有要求。高度有2.0米、1.8米、1.6米三种高度；宽度为800mm、700mm或600mm三种；深度为700mm、800mm和900mm三种。 可以配置：专用固定托盘、专用滑动托盘、电源支架、地脚轮、地脚钉、理线环、理线架、L支架、扩展横梁等。主体框架、前后门、左右侧门可以快速拆装。 固定托盘：用于安装各种设备，尺寸繁多，用途广泛，有19"标准托盘、非标准固定托盘等。常规配置的固定托盘深度有440mm、480mm、580mm、620mm等规格。固定托盘的承重不小于50KG。
