一、大空间智能灭火装置简介
大空间智能灭火装置是针对当前大空间建筑消防，将红外传感、紫外传感、信号处理、远程控制、机械传动等技术集于一身的新一代高科技消防产品。
当被保护场所发生火情，装置能迅速发现，快速启动，同时发出预报警信号，在30秒内完成针对火点的定位，判断后射水灭火，同时发出信号，联动电磁阀、水泵、消防报警器等配套设备，火灾扑灭后自动关闭电磁阀。如有复燃，重复所有动作。
该系列产品安装方便，供水供电简单，维护费用低，节省水资源，最大程度的减小了火灾后变成水灾的危害，具有很高的性价比。
产品广泛应用于：大型厂房仓库、大型展览馆、体育馆、大型商场、影剧院、候车（机）厅等大空间场所。
二、各型号灭火装置介绍
2.1 早期抑制智能定位灭火装置（水炮）
2.1.1 工作原理
本装置将红外传感、紫外传感、信号处理、远程控制、机械传动等技术有机结合在一起，全天候自动监测保护范围内的火情。当火灾探测器初步发现监控区域内的火情后向消防控制室发送预报警信号，同时声光报警，此时本装置根据预先设定的手自动状态（通过现场控制箱操作面板或者控制室操作台面板设置）进行处理：
灭火装置处于自动状态：将进行水平、垂直扫描定位，确认火情后，自动启动消防水泵，打开电磁阀喷水灭火，期间可随时
切换到手动状态进行手动控制。
灭火装置处于手动状态：通过现场控制箱操作面板，或者通过控制室操作台面板，根据现场视频画面进行灭火装置的手动定
位，完成定位后手动打开电磁阀，开启消防水泵进行灭火。
型号尺寸 A B C D E F G H J
Ф
Ф110 423 334 158 78 147 56 ESIP-YKS6/6-25X2-1 Ф33
175
Ф
ESIP-YKS6/8-50X2-1 Ф60
Ф110 600 397 158 140 268 56
258
图2.1.2.1 早期抑制智能定位灭火装置外形尺寸
图2.1.2.2 早期抑制智能定位灭火装置管路结构
图2.1.2.3 不选用现场控制箱的装置与电源和信号的连接图
图2.1.2.4 选用现场控制箱的装置与电源和信号的连接图
2.1.3 主要技术参数
●工作电压：220VAC/0.5A
●功耗：监视≤2W，扫描≤50W
●通讯方式：RS485（连到现场控制箱）
●火灾响应时间：≤30s
●水平方向旋转范围：360°
●垂直方向旋转范围：仰角10°，俯角90°
●喷水方式：直射后往复摆动
●工作环境温度：4 ~ 55℃
2.1.4 接线定义：
●灭火装置电源220VAC：3根（红：火线，蓝：零线，黄
绿：保护地）
●电磁阀电源220VAC：2根（红：火线，蓝：零线）
●接电磁阀：2根（绿，无极性）
●报警线：2根（黄，无源触点，信号反馈或给信号模块）
●联动线：2根（黑，无源触点，作为启泵信号）
●RS485通讯线：2根（1对双绞线，红：A，蓝：B）
注意：
1)当选用现场控制箱时，灭火装置电源和电磁阀电源从对应该灭
火装置的现场控制箱接线，报警信号和联动信号（启泵）从现场控制箱接线；
2)当不选用现场控制箱时，报警信号和联动信号（启泵）从灭火
装置接线，此时，不接通讯线。
2.1.5 安装
1)将上法兰固定到短立管下端；
2)将○型密封圈安装到下发兰；
3)将下法兰的四个螺钉插入上法兰的孔中，逆时针旋到底，锁紧
螺钉；
4)将电缆一点固定在上法兰上部，左右转动灭火装置360度，
调整电缆长度，保证装置在转动范围内不受限制并略有余量，
将电缆在上法兰上部固定。
该装置工程安装分楼板安装、天花板吊顶安装、沿梁边安装三种悬挂安装形式，装置与管道安装示意图如下：
图2.1.5.1 楼板安装，短立管长度小于200mm
图2.1.5.2 楼板安装，短立管长度大于200mm
图2.1.5.3 天花板吊顶安装，短立管长度小于200mm
图2.1.5.4 天花板吊顶安装，短立管长度大于200mm
图2.1.5.5 沿梁边安装，短立管长度小于200mm
图2.1.5.6 沿梁边安装，短立管长度大于200mm
2.1.6 注意事项：
●必须严格执行《自动扫描定位喷水灭火系统施工及验收规
范》
●必须在系统管网水压试压，管网冲洗合格后安装灭火装置
●保证各接头处无渗漏
●避免强电磁场辐射
●装置发生误动作时，应及时切断电磁阀电源，或按下现场
控制箱的急停按钮
●安装在舞台、演播厅、可兼作演艺用的场所的灭火装置，
在演出及排练时，应将灭火装置切换到手动状态或关闭装
置电源
2.2 现场控制箱
2.2.1 工作原理
现场控制箱是自动扫描定位喷水灭火装置的选用配件。它通过RS485与灭火装置通讯，通过对操作面板相应按键的操作可以实现灭火装置的所有动作，达到现场人工控制和远程联网控制的目的。
2.2.2 外形尺寸及接线图
图2.2.2.1 现场控制箱外形
图2.2.2.2 现场控制箱操作面板
图2.2.2.3 现场控制箱接线定义
2.2.3 主要技术参数
●工作电压：220VAC
●功耗：3W
●通讯方式：RS485/CAN
●安装方式：壁挂
2.2.4 接线定义
●L N L N 地：为水炮和电磁阀供电，去消防中心
●L N L N 地：为下一台水炮及电磁阀供电时级联用
●L N 地：灭火装置电源（去水炮）
●L N：电磁阀电源（去水炮）
●声光：接声光报警器，输出24V/0.1A
●CAN：CAN总线，实现远程联网控制
●启泵：打开水泵，无源触点
●火警：信号反馈或给信号模块，无源触点
●RS485：485总线，通过1对双绞线与灭火装置连接
●24V：一组24V电源
2.2.5 按键与指示灯定义
1)按键
●装置电源：为灭火装置和现场控制箱供电的开关
●电磁阀电源：为电磁阀供电的开关
●左传：手动控制灭火装置水平方向左转
●右转：手动控制灭火装置水平方向右转
●上转：手动控制灭火装置垂直方向上转
●下转：手动控制灭火装置垂直方向下转
●手动/自动切换：改变灭火装置的运行状态（详见2.1.1 工
作原理），上电后灭火装置处于手动状态，所有按键（除复
位和自检）只在手动状态下有效
●复位：灭火装置返回初始状态
●自检：检测现场控制箱是否工作正常
●启泵：打开水泵
●启阀：打开所对应灭火装置的电磁阀，手动状态下有效
●消声：声光报警后，手动消声
●自动定位：手动状态时，按下该键进行自动定位
2)指示灯
●火警：灭火装置发现火情
●装置电源：现场控制箱到灭火装置电源（220VAC）有效
●电磁阀电源：现场控制箱到电磁阀电源（220VAC）有效
●CAN故障：现场控制箱与火灾报警控制器发生通讯故障
●485故障：现场控制箱与灭火装置发生通讯故障
●自动：灭火装置处于自动状态
●手动：灭火装置处于手动状态
●启泵：启泵触点有效
●启阀：打开电磁阀
●消声：发生过消声动作，复位后灯灭
●自动定位：闪烁时，灭火装置正在定位；常亮时，灭火装
置定位成功，此时可打开电磁阀，启动水泵喷水灭火；由
闪烁变为不亮时，灭火装置定位失败
●急停：紧急切断电磁阀的电源
注意：上电后出现通讯故障，应关闭装置电源，检查通讯线的A、B有无接反，重新上电，如仍出现通讯故障，请与厂家联系。
2.3 旋转喷洒灭火装置
2.3.1工作原理
该装置由RSN-YKS-1喷洒头，HZD-YKS-1探测器和电磁阀三部分组成，探测器完成对所保护范围内的火情监测及联动。当探测器探测到火情时，立即输出报警信号，启动电磁阀，启动水泵，此时，喷洒头在水力的驱动下进行360度旋转射水灭火。当探测器启动电磁阀后，必须通过手动断电强制关闭。
2.3.2外形尺寸及接线图
图2.3.2.1 RSN-YKS-1喷洒头外形尺寸
图2.3.2.2 HZD-YKS-1探测器外形尺寸2.3.3主要技术参数
1）RSN-YKS-1喷洒头
●安装高度：6~20m
●保护半径：6m
●喷射流量：8L/s
●工作压力：0.25MPa
●接口直径：DN50
●工作环境温度：4~ 55℃
2）HZD-YKS-1探测器
1.主要技术参数
●工作电压：220VAC
●功耗：≤2 W
●火灾响应时间：≤30s
●安装高度：6~20m
2.接线定义
●探测器电源220VAC（L、N、地）：L：火线，N：零线，
地：保护地
●电磁阀电源220VAC（L、N）：L：火线，N：零线
●接电磁阀（4组F1、F2）：可同时控制4个电磁阀，各组
控制端子（F1、F2）与电磁阀的两根线相连。同一组端子
只能控制一个电磁阀
●报警线（A1、A2）：信号反馈或给信号模块，无源触点
2.3.4安装
该装置工程安装分楼板安装、天花板吊顶安装、沿梁边安装三种悬挂安装形式，装置与管道安装示意图如下：
图2.3.4.1 楼板安装
图2.3.4.2 天花板吊顶安装
图2.3.4.3 沿梁边安装
2.3.5注意事项
●当探测器带一个喷洒头时，探测器与喷洒头之间的水平安
装距离不得大于0.5m。当探测器带2-4个喷洒头时，探
测器与个喷洒头布局平面的中心点的距离不得大于0.5m
●必须严格执行《自动扫描定位喷水灭火系统施工及验收规
范》
●必须在系统管网水压试压，管网冲洗合格后安装灭火装置
●保证各接头处无渗漏
●避免强电磁场辐射
●装置发生误动作时，应及时切断电磁阀或探测器电源
●安装在舞台、演播厅、可兼作演艺用的场所的灭火装置，
在演出及排练时，应关闭电磁阀或探测器电源
三、灭火装置布置
请参照辽宁省《大空间自动扫描定位喷水灭火系统设计规程》，或广东省《大空间智能型主动喷水灭火系统设计规范》。
四、末端试水装置（如图4）
图4 模拟末端试水装置结构图
五、工程设计示意图附录
1．水系统示意图
2．大空间智能型灭火装置集中控制系统电气系统图
3．大空间智能型灭火装置独立系统电气系统图
民用建筑高大空间的自动喷水灭火系统设计 摘要：民用建筑高大空间的自动喷水灭火系统设计和自动扫描射水高空水炮灭 火装置的广泛应用。 关键词：民用建筑、高大空间、流量、扬程 根据《建筑设计防火规范》的规定，需设自动灭火系统的场所，一般宜采用 自动喷水灭火系统，对于难以设置自动喷水灭火系统的高大空间场所可设置大空 间智能型主动喷水灭火系统或固定消防炮等灭火系统，下面就自动喷水灭火系统、大空间智能型主动喷水灭火系统、固定消防炮系统做个分析。 一、采用自动喷水灭火系统的情况 随着《自动喷水灭火系统设计规范》GB50084-2017的实施，对于民用建筑高 度8~18m的高大空间提出了新的规定。 对比GB50084-2001版老规范，民用建筑高度12
柜式七氟丙烷灭火装置说明书
柜式七氟丙烷灭火装置 使 用 说 明 书
柜式七氟丙烷（HFC-227ea）自动灭火系统七氟丙烷（HFC-227ea）是替代哈龙系列，最为理想的环保型灭火剂，它以物理方式和化学方式灭火，具有清洁、低毒、良好的绝缘性，对臭氧层的耗损潜能值〈ODP〉为零，且灭火效率高等优点。本公司生产的七氟丙烷（HFC-227ea）自动灭火系统，产品性能符合《气体灭火系统及零部件性能要求的试验方法》（GB25972-2010）和《柜式气体灭火装置》（GB16670-2006）及ISO同类产品标准要求,经（天津）国家固定灭火系统和耐火构件质量监督检验中心型式检验合格。该系统可用于经常有人工作的场所，可广泛适用于电子计算机房、通讯机房、地下工程、海上采油平台，档案馆、珍品库、化学易燃品库房、发电机房、变配电室以及其它不宜使用水系统的灭火场所。 一、灭火装置简介 无管网灭火装置又称预制灭火装置，是指将灭火剂贮存装置、管路、喷嘴、压力讯号器、驱动部件等预先组装成套的一种灭火装置。该装置可直接安装在防护区，无需单独设计储瓶间，具有施工、安装简便、工程投资少等特点。 本公司生产的无管网自动灭火装置分柜式灭火装置，适用于单元独立式的全淹没灭火系统，由一套或几套无管网灭火装置保护一个防护区。装置中贮存装置的容积、灭火剂的充装量、喷头的安装型式及启动方式等均可根据工程使用要求进行具体设计。本装置一般与火灾自动报警灭火控制系统联用，实施对防护区保护，并对防护区发生的火情进行自动报警、自动灭火。 本公司生产的无管网自动灭火装置，产品系列完善、外形美观，并具有安装灵活方便、工作准确可靠、操作维修方便等特点。可广泛应用于计算机房、电讯中心、配电房、变压器房、档案室、资料室、贵重物品库、储油间等较小空间的防护区作消防保护。 二、柜式灭火装置 1、概述 柜式灭火装置是将灭火剂贮存装置、管路、喷头、压力讯号器、压力传感器底座（连接压力传感器用）阀驱动器、火灾探测部件、控制器等部件组装于储瓶柜内的一种灭火装置。本公司常规产品火灾探测部件、控制器与储瓶柜分装，阀驱动器为电磁型阀驱动器，启动电源DC24V 1.2A。 本公司生产的柜式七氟丙烷（HFC-227ea）灭火装置，储瓶柜有单瓶柜和双瓶柜、三瓶组共叁种。柜式灭火装置的结构型式还可根据工程要求作特殊设计，
自动跟踪定位射流灭火系统系统简介 四川泰和安消防科技有限公司
目录 一．概述 (3) 二．系统组成 (4) 三．系统工作原理 (4) 四、系统特点 (5) 五、现场手动控制盘 (5) 六、集中控制柜 (6) 七、自动扫描定位灭火装置 (9) 八、电控阀 (12) 九、系统布线原理示意图 (13) 十．自动灭火装置系统设备示意图 (14) 十一．自动灭火装置系统设备清单 (14)
一、公司简介 泰和安安全产业集团是一家消防、安防全面解决方案提供商，集团各公司由原来香港上市公司、中国最大的消防产业集团骨干组建，多年从事消防、安防产品的技术、生产、管理、销售和客户服务工作；技术领军人物是中科院博士，作为发明中国第一代消防自动报警技术的核心人员，十几年来潜心研究消防、安防技术，为我们带来了强大的技术研发实力；强大的资金优势来源于实力雄厚的产业投资基金，分支机构遍布全国各大中城市，灵活有效的机制必将吸引越来越多的行业精英加盟。 集团根据不同地区的产业优势，分别在北京、深圳、四川设立了三个生产基地，拥有数条全自动化的SMT贴片生产线和灭火产品生产线。具有年产10000台灭火产品，350万只各类火灾探测器和万台控制器的年生产能力，目前，泰和安的产品线已经涵盖：自动消防报警、电气火灾报警、工业消防、家用火灾报警、可视对讲、消防应急灯、七氟丙烷、高压二氧化碳、IG541、S（K)型气溶胶、消防水炮等多个领域。 泰和安集聚有才华、负责任的年轻人，携手合作，体味艰辛、分享成功，力争在5年左右把泰和安打造成中国最具竞争力的消防、安防全面解决方案提供商。 我们秉承“服务人民、造福社会”的神圣使命。 我们高举“振兴民族消防产业”的大旗。 我们用一颗感恩的心奉献最完善的服务，真诚回报我们的客户。 我们倡导关爱、团结、互助，让每一位员工与公司共同成长。 博大、诚信、自强——这就是泰和安。 二、系统组成 系统由自动灭火装置、电控阀、水流指示器、接线箱、手动控制盘、集中控制柜、末端试水装置组成。 三、系统工作原理 ZDMS自动跟踪定位射流灭火装置，将计算机技术、紫外、红外传感技术、红外成像技术、图像监控技术、机械传动技术有机地结合在一起，在其保护范围内一旦发生火情，该装置会立即启动，扫描火源，精确定位；一旦确认，立即启泵喷水并发出警报，将火源迅速扑

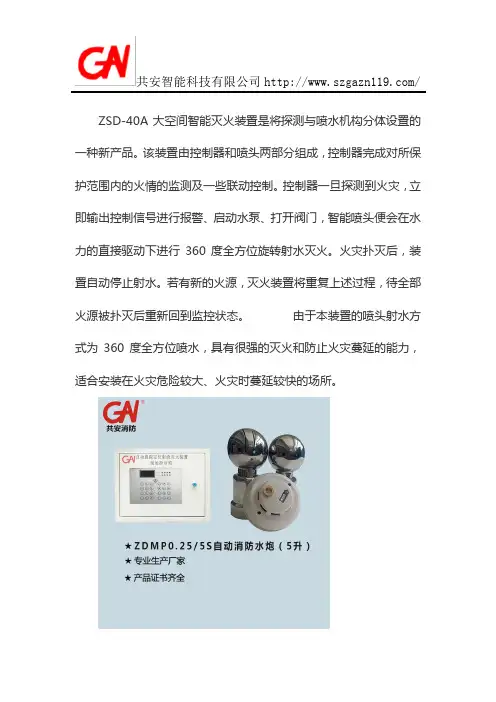

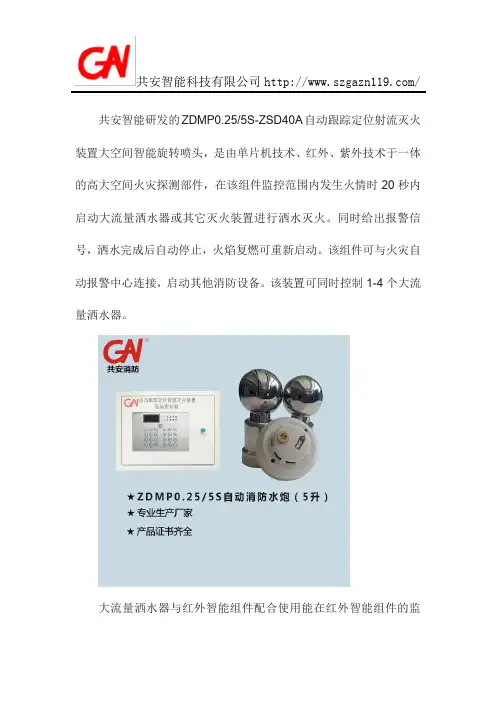

共安智能科技有限公司https://www.doczj.com/doc/2c15321048.html,/ ZSD-40A大空间智能灭火装置是将探测与喷水机构分体设置的一种新产品。该装置由控制器和喷头两部分组成，控制器完成对所保护范围内的火情的监测及一些联动控制。控制器一旦探测到火灾，立即输出控制信号进行报警、启动水泵、打开阀门，智能喷头便会在水力的直接驱动下进行360度全方位旋转射水灭火。火灾扑灭后，装置自动停止射水。若有新的火源，灭火装置将重复上述过程，待全部火源被扑灭后重新回到监控状态。由于本装置的喷头射水方式为360度全方位喷水，具有很强的灭火和防止火灾蔓延的能力，适合安装在火灾危险较大、火灾时蔓延较快的场所。
