摘要:本文涉及了160吨/小时的锅炉房的煤场面积,输煤皮带的计算及灰渣量的计算,其中灰渣部分单独计算了70吨/小时的灰量和渣量,90吨/小时的渣量,160吨/小时的灰量。

关键词:煤场面积,输煤皮带计算煤耗,灰渣量,灰量,渣量

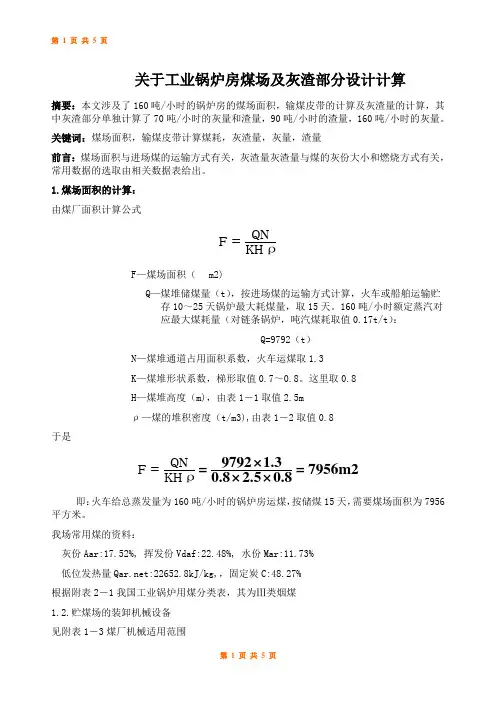

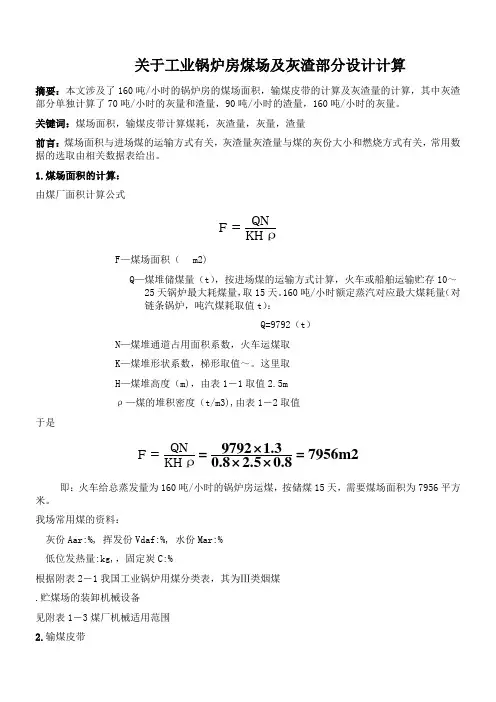

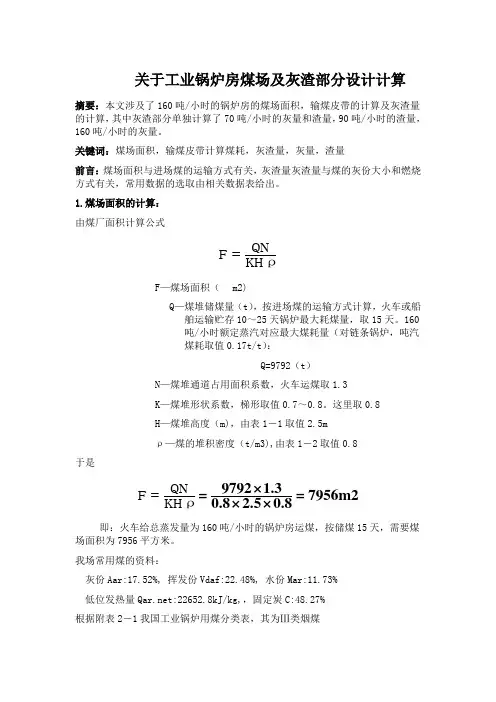

前言:煤场面积与进场煤的运输方式有关,灰渣量灰渣量与煤的灰份大小和燃烧方式有关,常用数据的选取由相关数据表给出。 1.煤场面积的计算: 由煤厂面积计算公式

KH ρ

QN =

F

F —煤场面积( m2)

Q —煤堆储煤量(t ),按进场煤的运输方式计算,火车或船舶运输贮存10~25天锅炉最大耗煤量,取15天。160吨/小时额定蒸汽对应最大煤耗量(对链条锅炉,吨汽煤耗取值0.17t/t ):

Q=9792(t )

N —煤堆通道占用面积系数,火车运煤取1.3 K —煤堆形状系数,梯形取值0.7~0.8。这里取0.8 H —煤堆高度(m),由表1-1取值2.5m ρ—煤的堆积密度(t/m3),由表1-2取值0.8

于是

KH ρQN

=

F 7956m2=0.8×2.5×0.8 1.3×9792=

即:火车给总蒸发量为160吨/小时的锅炉房运煤,按储煤15天,需要煤

场面积为7956平方米。 我场常用煤的资料:

灰份Aar:17.52%, 挥发份Vdaf:22.48%, 水份Mar:11.73% 低位发热量https://www.doczj.com/doc/2c14132624.html,:22652.8kJ/kg,,固定炭C:48.27% 根据附表2-1我国工业锅炉用煤分类表,其为Ⅲ类烟煤

1.2.贮煤场的装卸机械设备 见附表1-3煤厂机械适用范围 2.输煤皮带

锅炉计算燃煤吨汽煤耗:0.17t/t

锅炉房160t/h 额定蒸发量为最大连续蒸发量,则该锅炉房小时煤耗

0.17×160=27.2t/h

则锅炉房24小时最大煤耗Q1:

0.17×160×24=652.8t 输煤皮带额定输送量计算公式:

Q=k ×B 2×v ×ρ

Q —额定输送量 (t/h )

K —按倾角β=20°槽形(有托辊)计算查表取值:320 B —皮带宽度,500mm,计算取值0.5m v —带速,最大值2m/s ,经验取值1.0m/s 。

ρ—煤堆积密度(散装),依据附表1-2煤堆积密度和安息角,取值:

0.8t/m3,

则输煤皮带额定输送量Q :

Q=320×0.52×1×0.78=62.4t/h >27.2t/h

皮带昼夜工作时间T 为

昼夜最大煤耗Q1/输煤皮带额定输送量Q :

T =Q1/Q=652.8/62.4=10.46小时

即输煤皮带在带速V=1.0m/s 的工况下,额定输送量大于锅炉房额定煤耗量,且皮带昼夜工作时间T 为10.46小时, 满足生产需要。 3.灰渣量的计算;

锅炉灰渣量的大小与煤的灰份大小和燃烧方式有关,每台锅炉的灰渣量可以按照下式计算;

G=G m 【A ar ÷100 +(Q net.ar ×q 4)÷(33870×100)】

G ——煤台锅炉的灰渣量(t/h )

G m ——锅炉最大连续蒸发量时的实际煤耗量(t/h ) A ar ——燃煤收到基灰份(%),依据煤质资料,A ar =17.52

Q net.ar ——燃煤收到基低位发热量(kJ/kg ),依据煤质资料Q net.ar =22652.8 kJ/kg

q 4——锅炉机械不完全燃烧损失(%),依据3-1锅炉设计时q

3

和q

4

的推荐值

表,取值q

4

=10%

G

m

的计算:

计算吨汽耗煤量q=0.17t/t

额定蒸发量为70t/h的小时煤耗G

m1

G

m1

=q×70=11.9t/h

额定蒸发量为90t/h的小时煤耗G

m2

G

m2

=q×90=15.3t/h

额定蒸发量为70t/h的小时灰渣量G1

G1=11.9×[17.52÷100+(22652.8×10)÷(33870

×100)] (t/h)

=2.88 (t/h)

额定蒸发量为90t/h的小时灰渣量G2

G2=15.3×[17.52÷100+(22652.8×10)÷(33870

×100)] (t/h)

=3.70 (t/h)

除尘器的灰与锅炉排渣分别计算,渣量为最大值时,对应的灰渣比例为1:9;灰量最大值时,取灰渣比例为30:70。

依据3-2灰渣密度表,渣密度ρz取值0.9t/m3 ,灰密度ρh取值0.8 t/m3 额定蒸发量为70t/h的小时渣量G1z:

G1z=G1÷ρz×0.9=2.88

(m3/h)

额定蒸发量为70t/h的小时灰量G1h

G1h= G1÷ρh×0.3=1.08 (m3/h)额定蒸发量为90t/h的小时渣量G2z

G2z= G2÷ρz×0.9=3.7 (m3/h)额定蒸发量为160t/h的小时灰量Gh

Gh= G2÷ρh×0.3=2.47(m3/h)额定蒸发量为70t/h的36小时渣量G11z

G11z=36×G1z=103.68 m3

额定蒸发量为70t/h的36小时灰量G11h

G11h=36×G1h=38.88 m3

额定蒸发量为90t/h的36小时渣量G22z

G22z=36×G2z=133.2 m3

额定蒸发量为160t/h的36小时灰量Ghh

Ghh=36×Gh=88.92 m3

结论:对于进场煤的运输方式为火车,额定蒸发量为160吨/小时的锅炉房的

煤场面积储煤量以15天计,则其面积为7656平方米。输煤皮带带宽为500mm,同样满足160吨/小时额定蒸发量的生产需要。灰渣量依据煤质资料,按照公式计算。其中灰渣分别计算时,灰渣比为经验取值,除尘器效率值取100%。

见表1-3煤厂机械适用范围

3-2灰渣密度表单位:(t/m3)
