电动机无功功率的就地补偿
清华大学电机工程与应用电子技术系林永
摘要介绍了电动机无功功率就地补偿时,电容器容量的选择方法和接线方式,
分析了并联电容器损坏的原因,提出增加并联补偿电容器的额定标称电压是防止电容
器损坏的有效方法。
关键词无功功率就地补偿电容器电动机
电动机无功功率就地补偿技术是国家推广的一项节电项目。大力推广这一新技术
,对节能具有十分重要的意义。在煤矿井下,由于低压供电负荷距离变压器较远,采用
电动机无功功率就地补偿技术除了节约电能外,还可降低线路压降、使电动机易于起
动。
1 电动机就地补偿容量的选择
电动机就地补偿容量的选择,一般应以空载时补偿其功率因数至1为宜,不能以负
荷情况计算。因为以空载情况补偿,则满载时仍为滞后。若以负荷情况补偿至cos =1
,空载(或轻载)时势必过补偿(即功率因数超前)。过补偿的电动机在切断电源后,由于
电容器之放电供给电动机以励磁,能使仍在旋转的电动机成为感应发电机,而使电压超
出额定电压好多倍,对电动机的绝缘和电容器的绝缘都不利,因此,感应电动机就地补
偿的电容器容量可由下式确定:
Q C≤1.732U N I0
式中:Q C—就地补偿电容器的三相总容量,kW;
U N—电动机的额定电压,kV;
I0—电动机的空载电流,A。
防止电动机产生自激的电容器容量可按下式选用:
Q C=0.9×1.732U N I0=1.5588U N I0
就地补偿电容器容量选择的主要参数是电动机的励磁电流,因为不使用电容器可
以造成电动机自激是选用电容器容量的必要条件。由于电动机的功率因数与负载率、
极数和容量有很大关系,负载率越低,功率因数越低;极数越多,功率因数也越低;同时,
容量越小,功率因数也越低。电动机的无功功率主要消耗在励磁电流上,随负载率变化
不大,因此,就地补偿的电容器容量与电动机的容量和极数有关。电动机就地补偿后的
功率因数达到0.95～0.98就可以了。
2 电容器的过电压
2.1电容器的无功功率与运行电压的平方成正比
在正弦波电压条件下,电容的无功功率为:
Q=UI=U2/XC=ωCU2
从上式中可以清楚看出,Q与U 2成正比,当电容器的运行电压为额定电压的90%时
,无功功率Q降低了19%,而当运行电压为额定电压的110%或120%时,无功功率分别增加
了21%或44%。
2.2 运行电压升高,使电容器的发热和温升都增加
电容器中由于介质损失引起的有功功率损失P S,可用下式表示:
P S=ωCU2tgδ
从上式中可以看出,电容器的功率损耗和发热量也随着电压值的平方变化,运行电
压的升高,会使电容器的温度显著增大。当过电压太高时,就会导致热不平衡,最后造
成电容器损坏。
2.3 电容器的寿命随电压的升高而缩短
电容器内部的绝缘介质在长期高电场作用下产生老化作用,使电容器绝缘强度逐
渐降低而发生击穿。电容器绝缘介质的电场强度愈高,老化愈快,电容器绝缘介质的寿
命也愈短。研究认为,当电压增加15%时,其寿命就可以缩短到运行于额定电压时的32.
7%～37.6%左右。因此,严格要求电容器运行电压在允许范围之内,是保证电容器安全
运行的重要措施。根据相电力电容器运行电压的标准规定,电容器不要在超过1.1倍额
定电压下长期运行。
2.4 补偿电容器串联的影响
当每相之间的电容器组是由几个单台电容器串联以后再接入电网时,由于各台电
容值的差异,而承受的电压并不一致,也会引起过电压(制造标准上允许的误差为±10%
,过电压即可达到20%)。另外,对于中性点不接地的接线电容器组,相间电容差值也会
产生三相电压的不平衡。
2.5 串联电抗器的影响
当接入网络的电容器组采用串联6%的电抗器以防止高频谐波共振时,要考虑到加
装电抗器后引起加于电容器组上端电压的升高,以免产生长期过电压运行。
2.6应提高补偿电容器的额定电压
目前我国生产的移相电容器其额定电压是按照电力系统的标准电压而设计的,例
如0.4kV/6.3kV/10.5kV等,如果这些电容器接在变电所或在变电所附近,由于送电端的
关系,其母线运行电压往往高于电容器的标称电压,例如0.4kV或6.9kV或者11.5kV,在
此基础上往往又可能在10%的过电压下持续运行,尤以轻负荷时更为严重,这样将严重
地影响到电容器的使用寿命。因此有必要向电力电容器制造厂订做6.9kV标称电压的
高压电容器和0.45kV标称电压的低压电容器。
3 电容器的过电流和过负荷
3.1 电容器的过电流和过负荷
移相电容器的过电流和过负荷主要是由于运行电压的升高或高次谐波的畸变两个
原因引起的。第一机械工业部标准JB1629-75对移相电容器规定,必须能在由于电压升
高或高次谐波引起的不超过1.3倍的额定电流下长期工作。如果电容器组的过电流和
过负荷超过厂家规定的允许范围时,应将电容器组从电源上断开,并采取相应措施加以
解决后方可投入运行。
3.2 电容器的电流和无功负荷的关系
三相电容器的额定电流和额定无功功率的关系如下:
I N=Q C/1.732U N
运行中的三相电容器无功负荷功率和运行电流的关系如下:
Q=1.732UI
3.3 防止谐波共振过电压和电容器严重过负荷
若安装地点运行电压并不高,但电容器过流又很严重,则应主要考虑波形畸变的问
题,首先应对附近用户负荷性质进行了解,分析其谐波成分及比例,找出产生谐波的原
因。
当网络有谐波源并影响到电容器安全运行时,可以在电容器回路中串联一组电抗
器,其感抗值的选择应该在可能产生的任何谐波下均使电容器回路的总电抗为感抗而
不是容抗,从根本上消除产生谐波的可能。电抗器感抗值X
L
按下式计算:
X L =KX
C
/n2
式中:X
C
—补偿电容器的工频容抗,Ω; n—可能产生的最低谐波次数;
K—可靠系数,一般取1.2～1.5。
可能产生的最低谐波次数,一般取n=5,则:
X L =1.5X 5/n 2=0.06X C
我国用于6kV 和10kV 电容器的电抗器,一般为三相铁芯式,电抗器的额定电流应稍
大于电容器的电流。但应注意,由于串联电抗器的结果,加于电容器上的电压U c 升高
了,其值为:
U C =UX C /(X C -X L )
如果系统电压较高,要防止由于加装电抗器引起的电容电压长期过运行。
4 就地补偿的接线方式
4.1 直接起动和降压起动的电动机的补偿接线
对直接起动或以变阻器、电抗器、自耦变压器起动的高低压三相异步电动机,电
动机无功功率就地补偿装置的电容器可以直接和它的出线端子相连接,电容器和电动
机之间不需要装设任何开关设备。当电动机和电源脱离之后其绕组即为电容器放电电
阻,因此不必专设电容器的放电装置。高压电动机的就地补偿装置,一般串联接入6%容
抗值的三相电抗器,以防止高频谐波共振对电容器造成的损害。
4.2 星—三角起动器起动的电动机的补偿接线
对于采用星—三角起动器起动的异步电动机,最好采用三台单相电容器,每台电容
器直接并联在电动机每相绕组的两个端子上,使电容器的接法总是和电动机绕组的接
法相一致,电容器和电动机之间也不需要装设开关设备。
4.3 煤矿井下中央变电所水泵电机的补偿
根据《煤矿安全规程》,煤矿井下中央变电所水泵电动机需要装设三组,一组使用
,一组备用,一组检修。而电容补偿设备可以只装设一组,三台电动机共用,采用成套设
备。当电动机起动时,其控制柜的辅助开关接点接通电容器柜的高压真空接触器,当电
动机退出运行时,控制柜的辅助开关断开电容器柜的高压真空接触器。由于电容
器柜
采用单独的保护和控制,其可靠性较高,但应安装专用电容放电装置(一般用电压互感
器作为放电装置)。
4.4 起动困难的低压电动机的补偿接线
煤矿井下低压电动机经常因供电距离太远造成起动困难,这时可以采用电动机无
功功率就地补偿技术,为了提升负载端电压,可以适当增加补偿电容器的容量,当电容
器的容量达到一定数量时(即过补偿),负载端的电压有可能达到或超过电源电压。当
然,正常使用时不必要做到负载端的电压达到电源电压,否则线路有功损耗将增大。为
了避免造成电动机的自激,电容器组使用单独的真空接触器控制,真空接触器由电动机
控制接触器的辅助接点控制通断,当电动机脱离电源时电容器也脱离电动机。电容器
组应设专用放电电阻或AD15型长寿节能电容放电信号灯。
5 结语
电动机无功功率就地补偿装置主要的应用范围为单向旋转的负载,如水泵、风机
、压风机、球磨机等,不适用于双向旋转的设备,也不适用于频繁点动的设备。电动机采用无功功率就地补偿技术具有很多优点,可以节约有功电量8%～15%,
节
约无功功率50%～80%;还能够减少线路输送电流15%～30%,达到进一步节约线路损耗和
变压器损耗的目的。
选用电容器时应提出订货的特殊要求,要求电容器标称电压比原来提高10%,即高
压为6.9kV或11.5kV,低压为0.45kV,这样做可以提高电容器的使用寿命,同时也简化了
电容器的保护,减少了电容器的事故率。

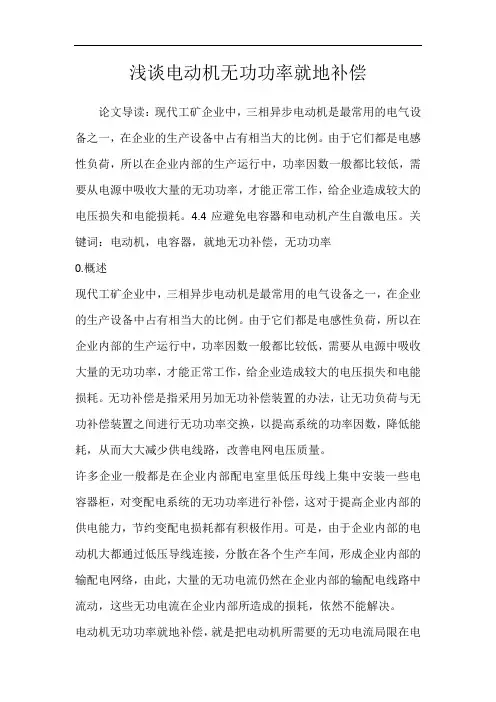

浅谈电动机无功功率就地补偿论文导读：现代工矿企业中，三相异步电动机是最常用的电气设备之一，在企业的生产设备中占有相当大的比例。由于它们都是电感性负荷，所以在企业内部的生产运行中，功率因数一般都比较低，需要从电源中吸收大量的无功功率，才能正常工作，给企业造成较大的电压损失和电能损耗。4.4应避免电容器和电动机产生自激电压。关键词：电动机，电容器，就地无功补偿，无功功率 0.概述 现代工矿企业中，三相异步电动机是最常用的电气设备之一，在企业的生产设备中占有相当大的比例。由于它们都是电感性负荷，所以在企业内部的生产运行中，功率因数一般都比较低，需要从电源中吸收大量的无功功率，才能正常工作，给企业造成较大的电压损失和电能损耗。无功补偿是指采用另加无功补偿装置的办法，让无功负荷与无功补偿装置之间进行无功功率交换，以提高系统的功率因数，降低能耗，从而大大减少供电线路，改善电网电压质量。 许多企业一般都是在企业内部配电室里低压母线上集中安装一些电容器柜，对变配电系统的无功功率进行补偿，这对于提高企业内部的供电能力，节约变配电损耗都有积极作用。可是，由于企业内部的电动机大都通过低压导线连接，分散在各个生产车间，形成企业内部的输配电网络，由此，大量的无功电流仍然在企业内部的输配电线路中流动，这些无功电流在企业内部所造成的损耗，依然不能解决。 电动机无功功率就地补偿，就是把电动机所需要的无功电流局限在电
动机设备的最终端，实现无功功率就地平衡，使得整个变配电网络的功率因数都比较高，有效地减少输配电线路的无功损耗。 1.三相异步电动机运行功率因数及损耗 三相异步电动机运行时，所消耗的功率包括有功功率和无功功率两个分量。有功功率是用于电动机产生机械转矩并且驱动负载所需的功率，它的电流随负载的增加而增加，而无功功率，则是用于电动机内部的电场与磁场随着电源频率的反复变化，在负载与电源之间不断地进行能量交换时所消耗的功率。无功电流在负载变化的情况下，其变化很微小，在相位上，电流的变化总是滞后于电压90°，所以是纯电感性质的。在实际运行中，电源供给电动机的总电流是有功电流和无功电流的矢量和，当电动机处于满负荷运行时，有功电流大于无功电流，总电流的功率因数较高，而当负载下降时，有功电流减小，无功电流基本不变，所以功率因数降低。 可以这样认为：当电动机的输出功率一定时，功率因数越低，就意味着其所需的无功功率越大，因而造成的损耗也较大。实践证明，无功功率所产生的电能损耗，主要是发生在输配电线路上的，对于那些距离电源较远，线路电阻比较大，电动机运行功率因数低的终端设备，所造成的无功损耗就更加突出了。 2.无功功率就地补偿原理及电容量的选择 2.1因为在电容负载中产生的超前无功电流与在电感负载中产生的滞后无功电流能够相互补偿，所以在电动机电源终端并联一个适当容量的电容器，就可以使电动机所需的无功电流大部分由并联的电容器供
浅谈10KV线路的无功补偿 电力网在运行时，电源供给的无功功率是电能转换为其他形式能的前提，它为电能的输送、转换创造了条件，没有它，变压器就不能变压与输送电能，没有它，电动机的旋转磁场就建立不起来，电动机就无法转动，但是，长距离输送无功电力，又会造成有功功率的损耗和电压质量的降低，这不仅影响电力网的安全经济运行，而且也影响产品的质量。因此，如何减少无功电力的长距离输送，已成为电力行业一个关键性的问题。 无功补偿的原则之一：集中补偿与分散补偿相结合，以分散补偿为主。这就要求在负荷集中的地方进行补偿，既要在变电站进行大容量集中补偿，又要在配电线路、配电变压器和用电设备处进行分散补偿，目的是做到无功就地平衡，减少其长距离输送。由于用户端随机、随器、随荷补偿的不完全或未进行补偿，线路上仍有大量的无功负荷在传输。采用在10千伏线路上并联高压电容器实现就近补偿，以降低线路传输电流，降低线路损耗，这就是线路无功补偿。 1.线路补偿容量的确定 线路补偿电容器装置一般安装在室外电线杆上，没有自动投切装置，所以只能进行固定补偿。为此选定的电容器容量必须为线路流动的最小无功负荷，否则会发生无功倒送。所以要进行线路无功补偿就必须实测低谷时期无功负荷，然后确定无功补偿容量。 2. 线路电容器安装地点及补偿容量 2.1无功负荷沿线路均匀分布 根据理论计算，从降低线损的角度看，以下补偿容量和安装位置为最佳值： 2.1.1只安装一组电容器 Ｑ为该线最小负荷时无功功率值，L为线路总长度。 C0=1/3Q 由变电所实施无功补偿。 C1=2/3Q
2.1.2安装两组电容器 C0=1/5Q 由变电所实施无功补偿。C1=C2=2/5Q 2.1.3安装三组电容器
抽油机电机的无功就地补偿 1前言 中原油田油区配电系统是采用 35kV 直配供电方式，配电变压器(35/0.4kV)和低压配 电装置设在计量站，再由计量站经低压电缆辐射配电至抽油机电动机(额定电压为交流 380V、额定容量 45～55kW，油区主要用电负荷为抽油机电机)。低压配电系统一般采用在计量站变压器低压侧进行集中自动无功补偿。根据多年的运行情况，我们认为这种无功补偿方式、补偿装置的安装位置不能满足实际补偿的需要，致使油区低压配电系统的功率因数长期偏低(约 0.5 左右)，低压配电线路损耗过大，系统的整体经济效益下降。因此，经过我们对油区抽油机负荷特点的分析研究，提出了在油区抽油机电机旁进行无功就地补偿，即直接把补偿装置并接在抽油机电机的接线端。通过应用效果较好，目前我局油区低压配电系统的功率因数显著提高，线路损耗大幅度降低，取得了较好的经济效益。 2抽油机负荷的特点 在油田的后期原油生产中，机械采油是生产原油的主要手段，同时机械采油的电力消耗也是主要的能耗之一。就中原油田而言，油区抽油机负荷约占生产用电负荷的 80以上。而这类负荷是一种依抽油机的冲程为周期性连续变化的负荷。电动机功率的匹配通常是根据负载电流或扭矩变化规律，按均方根求出等值电流或等值扭矩来计算的。但在实际运行中，因藏油情况的变化、泵挂深度的改变、地面调参情况的优劣及自然气候等因素的影响，抽油机电机的运行与负载的变化又很难处于最佳配置中，所以使得抽油机电机实际运行中负载率低下，又因单井电动机的无功补偿不到位，致使整个油区低压配电系统的功率因数偏低，力能指标(η×cosφ)也就低下。因此机采系统单井用电的功率因数的高低，是决定整个油区低压配电系统功率因数高低的关键因素，要想提高油区低压配电系统的功率因数，必须提高单井用电的功率因数，这对提高电能的利用率，获得可观的经济
电机就地补偿柜节能方案 1 概述 异步电动机功率因数很低，在电网负荷中异步电动机所占的比重较大，是城乡电网的主要无功负荷。它使各级网损也相应增大，尽管在各级变电所、配电变及各厂矿企业内均装有集中无功补偿装置来提高功率因数，减少电网线损，但集中补偿不仅无法降低低压电网的线损，而且价格较贵。特别是在乡镇，随着乡镇经济的发展，小型家庭式的生产方式在各地较为普遍，家庭织机、小型砧床、车床、冲床、碾米机、脱粒机等到处都有，加上用户分散，低压网络较长，采用集中无功补偿，仍不能降低低压电网的线损。低压电网的高线损率对正在实施的城乡电网同网同价政策带来困难，因此，必须对乡镇家庭的异步电动机推广低价的就地无功补偿。三相低压异步电动机就地无功补偿就是一台与异步电动机特性相配合的电容器直接并联于该电动机，其保护仅利用原异步电动机的保护，不需要外加其它保护装置。 为实施城乡电网同网同价，应大力推广异步电动机就地无功补偿，建议电容器制造厂家应生产与异步电动机相配套的产品。 2 三相低压异步电动机就地无功补偿的好处 用三相低压异步电动机就地无功补偿有以下好处：①简单、价低。因为只是在电动机上并联一台合适的专用电容器就可，不需要外加其它保护装置，便于推广；②不仅能提高低压电网的功率因数，降低了线损，同时也提高了供电电网的功率因数，降低了配电网线损；③对用户来讲，节约了内线损耗，减少电费，同时可以不会因功率因数不合格而罚款(这对各厂矿企业内的异步电动机也同样)。装置三相低压异步电动机专用无功补偿电容器，具有较好的经济效益；④提高了低压线路的功率因数，减少末端电压波动，改善了用户的电压，提高了电压质量，也增加了产品数量及质量；⑤因为补偿电容器随电动机投切，只要补偿的电容器容量配置适当，不存在无功过补偿，有较为理想的补偿效果。 用三相低压异步电动机就地无功补偿是一种经济、简单、高效、可靠的无功补偿方法，应在广大的乡镇和工矿企业推广。为什么一个合适容量的电容器可以与异步电动机直接并联，而不需要外加其它保护装置，仅利用原异步电动机的保护就可，而且是一种经济的无功补偿。这是因为 ①异步电动机在运行时所需要的无功功率从异步电动机的等效电路中可知由两部分组成：一部分是励磁支路所需的无功功率；另一部分是负荷支路所需的无功功率。小容量的异步电动机主要是励磁支路所需的无功功率，当负荷从由零到满载时，其变化很小，随负荷的增加而略有下降；而负荷支路所需的无功功率随负荷增加而增加，其值一般要比励磁支路所需的无功功率要小，异步电动机容量越小，相对的比例也越小。小容量的异步电动机从空载到满载，其总的无功功率的变化不大，以Y801.2(0.75kW)为例，空载时无功功率为0.531kvar，而满载时为0.646kvar。表1为几种小容量Y型异步电动机在不同的负载率下所需的无功功率。从表中可知，容量小所需无功功率在不同的负载下变化很小。 异步电动机随着容量的增大，从空载到满载所需的总无功功率变化相应加大，如 Y165L-2(18.5kW)，空载时所需无功功率5.343kvar，而满载时为10.651kvar。但一般空载与满载的无功功率之比约为0.5以上。因此，对低压异步电动机的无功补偿，其并联电容器在运行时的实际补偿容量，只要能补偿其励磁功率，就能使异步电动机运行的功率因数在负载率从40%～100%都有较高值(0.9以上)，而低负载时，其功率因数虽不能达到0.9左右，但由
低压无功就地补偿装置 1主题内容与适用范围 本标准规定了低压无功就地补偿装置的适用范围、术语、产品分类、技术要求、试验方法、检验规则及标志等。 本标准适用于在1kV及以下的工频交流配电系统最末端，与电动机并联使用，用以提高功率因数的无功就地补偿装置(以下简称“装置”)。 2引用标准 GB2681电工成套装置中的导线颜色 GB2682电工成套装置中的指示灯和按钮的颜色 GB4208外壳防护等级的分类 GB12747自愈式低电压并联电容器 JB71l3低压并联电容器装置 3术语 3.1无功就地补偿 在工频交流配电系统最末端的电动机上并接容性负载，以提高配电系统功率因数的补偿方式。 3.2无功就地补偿装置 以并联电容器为主体，并装有保护器件等的用于无功就地补偿的装置。 4产品分类 4.1环境空气温度类别 安装运行地区的环境空气温度范围为-50～+55℃。在此温度范围内按装置所能适应的环境空气温度范围分为若干温度类别，每一温度类别均以一斜线隔开的下限温度值和上限温度的字母代号来表示。 下限温度为装置可以投入运行的最低环境空气温度，其值从+5，-5，-25，-40，-50℃中选取。 上限温度为装置可以连续运行的最高环境空气温度，上限温度的字母代号与环境空气温
度的关系如表1所示。 任何下限温度和上限温度的组合均可选为装置的温度类别。优先选用的温度类别为：-5/A，-5/C，-25/C。 表1环境空气温度 上限温度代号 环境空气温度，℃ 最高 24h平均最高 年平均最高 A B C D 40 45 50 55 30 35 40 45
20 25 3O 35 注：由制造厂与购买方协商制订的专门规范，可以高于表1中所列最高温度值。其温度类别以最低和最高温度但表示，如-5/70。 4.2基本参数 4.2.1额定电压 优先选用的额定电压为： 0.38，0.66,1kV。 4.2.2额定容量 额定容量优先从下面所列的及其乘以10的优先数中选取(单位为:kvar)。 3.0，3.6， 4.8，6.0，7.5，9.0，1O，12，l5，18，24。 4.3类别 装置分为户内装置和户外装置。 5技术要求 5.1使用要求 5.1.1海拔 安装运行地区的海拔应不超过2000m。 注：用于海拔高于上述规定值的装置，其要求由制造厂与购买方协商确定。 5.1.2环境空气温度 应符合与装置相应的温度类别。
CECS 32-1991 并联电容器用串联电抗器设计选择标准.chm CECS S33-1991 并联电容器装置的电压、容量系列选择标准[附条文说明] .chm DL 442-1991 高压并联电容器单台保护用熔断器订货技术条件.pdf DL 484-1992 静态零序补偿型电抗继电器技术条件.doc DL 5014-1992 330～500kV变电所无功补偿装置设计技术规定.pdf DL／T 597?1996 低压无功补偿控制器订货技术条件.pdf DL／T 604-1996 高压并联电容器装置订货技术条件.pdf GB 11024-1989 高电压并联电容器耐久性试验.pdf GB 15166.5-1994 交流高压熔断器并联电容器外保护用熔断器.pdf GB 3667-1997 交流电动机电容器.pdf GB 3983.1-1989 低电压并联电容器.pdf GB 3983.2-1989 高电压并联电容器.pdf GB 50227-1995 并联电容器装置设计规范.pdf GB 50227-1995 并联电容器装置设计规范条文说明.doc GB 6565-1987 交流高压断路器的开合电容器组试验.doc GB 6915-1986 高原电力电容器.pdf GB 6916-1986 湿热带电力电容器.doc GB 7675-1987 交流高压断路器的开合电容器组试验.pdf GB／T 15576-1995 低压无功功率静态补偿装置总技术条件.pdf GB／T 2900.16-1996 电工术语电力电容器.pdf GB／T 4705-1992 耦合电容器及电容分压器.doc GB／T 4787-1996 断路器电容器.pdf JB 7113-1993 低压并联电容器装置.pdf JB 7115-1993 低压无功就地补偿装置.pdf JB／T 7111-1993 高压并联电容器装置.doc JB／T 7112-2000 集合式高电压并联电容器.doc JB／T 7113-1993 低压并联电容器装置.doc JB／T 7115-1993 低压就地无功补偿装置.doc JB／T 7613-1994 电力电容器产品包装通用技术条件.doc JB／T 8168-1999 脉冲电容器及直流电容器.doc JB／T 8169-1999 耦合电容器及电容分压器.doc JB／T 8596-1997 交流电动机起动用电解电容器.doc JB／T 8958-1999 自愈式高电压并联电容器.pdf JB／T 9663-1999 低压无功功率自动补偿控制器.doc SD 205-1987 高压并联电容器技术条件.pdf SD 325-1989 电力系统电压和无功电力技术导则(试行).pdf SDJ 25-1985 并联电容器装置设计技术规程(试行).doc ZBK 48003-1987 并联电容器电气试验规范.doc 电力系统电压和无功电力管理条例.doc
编号： TBB系列高压电容 补偿柜
目录 1．目录 (2) 2．概述 (3) 3．可解决的问题 (4) 4．性能特点 (5) 5．快速选型 (6) 6．容量确定 (6) 7．技术参数 (9) 8．外形图 (10) 9．订货规范 (11) 10．使用环境 (11) 11．现场安装 (12) 11．安全操作注意事项 (13)
概述 TBB系列高压电容补偿柜主要用于6kV～10kV电力系统中，是一种改善功率因数、调整电压、降低网络损耗的容性无功功率补偿装置。 电力系统中的负载大部分是感性的，加上各工矿企业越来越多的使用电力电子设备，使电网功率因数很低。较低的功率因数降低了设备利用率，增加了供电投资，有损电压质量，降低了设备使用寿命，增加了线损。 为了改善电网功率因数很低带来的这些不利于生产的因素，必须使电网功率因数得到有效提高。显然这些无功功率如果都要由发电机提供并远距离传送是不合理的，通常也是不可能的。合理的办法是在需要无功功率的地方产生无功功率。在实际电力系统中，大部分负载为异步电动机。其等效电路可看作电阻和电感的串联电路，其电压与电流的相位差较大，功率因数较低。并联电容器后电压与电流的相位差变小，使功率因数提高。 TBB系列高压电容补偿柜的应用范围极为广泛，适用于冶金、矿山、建材、石化、机械等大功率高压电动机就地补偿和配电系统集中补偿。
可解决的问题 当您遇到下述问题时，我公司生产的TBB系列高压电容补偿柜能为您很好地解决，使您获得满意的效果。 1、企业电网中功率因数低，甚至被供电部门罚款，需提高 功率因数。 2、企业变电所电压低，需提高电网电压。 3、输电线路线损过大，需减小线损，节约输送电线路成本， 降低变压器损耗，节省电能。 4、新投入用电设备，需配套补偿无功功率。 5、功率因数低，设备出力达不到额定功率。 6、原有补偿装置老化，达不到生产要求。 7、负载增加，而原有变压器容量或原有输配电线路因无功 消耗过大无法满足要求，需降低供电的视在功率，增加供 电能力。 8、电网电压出现时高、时低的情况，影响用电设备的运行。 9、变压器输电系统中感性负荷（如电机）较多，需补偿设 备。 10、企业电网中功率因数低，需提高功率因数，降低线路电流， 延长电气设备寿命，减少所用导线截面规格，节约投资。
HETB-S10无功功率就地补偿装置说明： 电动机无功功率就地补偿技术是国家推广的一项节电项目。大力推广这一新技术,对节能具有十分重要的意义。由于低压供电负荷距离变压器较远,采用电动机无功功率就地补偿技术除了节约电能外,还可降低线路压降、使电动机易于起动。 1、电动机就地补偿容量的选择 电动机就地补偿容量的选择,一般应以空载时补偿其功率因数至1为宜,不能以负荷情况计算。因为以空载情况补偿,则满载时仍为滞后。若以负荷情况补偿至cos =1,空载(或轻载)时势必过补偿(即功率因数超前)。过补偿的电动机在切断电源后,由于电容器之放电供给电动机以励磁,能使仍在旋转的电动机成为感应发电机,而使电压超出额定电压好多倍,对电动机的绝缘和电容器的绝缘都不利,因此,感应电动机就地补偿的电容器容量可由下式确定: QC≤1.732UNI0 式中:QC—就地补偿电容器的三相总容量,kW; UN—电动机的额定电压,kV; I0—电动机的空载电流,A。 防止电动机产生自激的电容器容量可按下式选用: QC=0.9×1.732UNI0=1.5588UNI0 就地补偿电容器容量选择的主要参数是电动机的励磁电流,因为不使用电容器可以造成电动机自激是选用电容器容量的必要条件。由于电动机的功率因数与负载率、极数和容量有很大关系,负载率越低,功率因数越低;极数越多,功率因数也越低;同时,容量越小,功率因数也越低。 2、就地补偿的接线方式 2.1直接起动和降压起动的电动机的补偿接线 对直接起动的高低压三相异步电动机,电动机无功功率就地补偿装置的电容器可以直接和它的出线端子相连接,电容器和电动机之间不需要装设任何开关设备。当电动机和电源脱离之后其绕组即为电容器放电电阻,因此不必专设电容器的放电装置。高压电动机的就地补偿装置, 2.2起动困难的低压电动机的补偿接线 高压电动机经常因供电距离太远造成起动困难,这时可以采用电动机无功功率就地补偿技术,为了提升负载端电压,可以适当增加补偿电容器的容量,当电容
电动机无功功率的就地补偿 清华大学电机工程与应用电子技术系林永 摘要介绍了电动机无功功率就地补偿时,电容器容量的选择方法和接线方式, 分析了并联电容器损坏的原因,提出增加并联补偿电容器的额定标称电压是防止电容 器损坏的有效方法。 关键词无功功率就地补偿电容器电动机 电动机无功功率就地补偿技术是国家推广的一项节电项目。大力推广这一新技术 ,对节能具有十分重要的意义。在煤矿井下,由于低压供电负荷距离变压器较远,采用 电动机无功功率就地补偿技术除了节约电能外,还可降低线路压降、使电动机易于起 动。 1 电动机就地补偿容量的选择 电动机就地补偿容量的选择,一般应以空载时补偿其功率因数至1为宜,不能以负 荷情况计算。因为以空载情况补偿,则满载时仍为滞后。若以负荷情况补偿至cos =1 ,空载(或轻载)时势必过补偿(即功率因数超前)。过补偿的电动机在切断电源后,由于 电容器之放电供给电动机以励磁,能使仍在旋转的电动机成为感应发电机,而使电压超 出额定电压好多倍,对电动机的绝缘和电容器的绝缘都不利,因此,感应电动机就地补 偿的电容器容量可由下式确定: Q C≤1.732U N I0
式中:Q C—就地补偿电容器的三相总容量,kW; U N—电动机的额定电压,kV; I0—电动机的空载电流,A。 防止电动机产生自激的电容器容量可按下式选用: Q C=0.9×1.732U N I0=1.5588U N I0 就地补偿电容器容量选择的主要参数是电动机的励磁电流,因为不使用电容器可 以造成电动机自激是选用电容器容量的必要条件。由于电动机的功率因数与负载率、 极数和容量有很大关系,负载率越低,功率因数越低;极数越多,功率因数也越低;同时, 容量越小,功率因数也越低。电动机的无功功率主要消耗在励磁电流上,随负载率变化 不大,因此,就地补偿的电容器容量与电动机的容量和极数有关。电动机就地补偿后的 功率因数达到0.95～0.98就可以了。 2 电容器的过电压 2.1电容器的无功功率与运行电压的平方成正比 在正弦波电压条件下,电容的无功功率为: Q=UI=U2/XC=ωCU2 从上式中可以清楚看出,Q与U 2成正比,当电容器的运行电压为额定电压的90%时 ,无功功率Q降低了19%,而当运行电压为额定电压的110%或120%时,无功功率分别增加 了21%或44%。 2.2 运行电压升高,使电容器的发热和温升都增加 电容器中由于介质损失引起的有功功率损失P S,可用下式表示: P S=ωCU2tgδ 从上式中可以看出,电容器的功率损耗和发热量也随着电压值的平方变化,运行电 压的升高,会使电容器的温度显著增大。当过电压太高时,就会导致热不平衡,最后造
附件： 徐州钛白化工有限责任公司8万吨/年钛白粉(硫、钛一体化热能利用)项目 高压自动无功补偿装置 技术协议 买方：徐州钛白化工有限责任公司代表 卖方：山东迪生电气股份有限公司代表
1 项目说明 工程名称：徐州钛白化工有限公司年产80000吨钛白粉项目 工程内容：10kV高压自动无功补偿装置 安装容量：3000kvar/套，装置分3个回路，不等容投切， 分组容量：600kvar+900kvar+1500kvar； 安装地点：户内安装 设备套数：2套 2 概述 2.1 范围 本规格书包括了用于徐州钛白化工有限公司年产80000吨钛白粉项目10kV 并联电容器装置设计、制造及安装的基本技术要求。 2.2 标准及规范 并联电容器的设计、制造和试验遵循: * GB 50227-2008 并联电容器装置设计技术规范 * JB 7111-1993 高电压并联电容器装置技术说明 * GB 11032-2000 交流无间隙金属氧化物避雷器 * DL/T653-2009 高电压并联电容器用放电线圈订货技术条件 * GB 14808-2001 交流高压接触器和基于接触器的电动机启动器 * GB 3906-2006 3.6 ～40.5kV 交流金属封闭开关设备和控制设备 * GB 1207-2006 电磁式电压互感器 * GB 3804-2004 3.6～40.5kV高压交流负荷开关 3、总则 3.1本技术规格书提出了对自动无功补偿装置(以下简称装置)的功能设计、结构性能、安装等方面的技术要求。 3.2 本技术规格提出的是最低限度的要求，并未对所有技术细节做出规定，也未完全陈述与之有关的规范和标准。供货方提供符合本技术规格和有关工业标准要求的装置。 3.3 本技术规格书所使用的标准如与供货方执行的标准发生矛盾时，按较高标准执行。 3.4 合同规定的文件，含图纸、计算、说明、使用手册等均使用中文和国际单位制(SI)。 4.工作范围
引用无功补偿原理及无功就地补偿 电容器自动补偿原理及无功补偿计算 一、KL-4T 智能无功功率自动补偿控制器 1、补偿原理 JKL-4T 智能无功功率自动补偿控制器采用单片机技术，投入区域、延时时间、过压切除门限等参数已内部设定，利用程序控制固态继电器和交流接触器复合工作方式，投切电容器的瞬间过渡过程由固态继电器执行，正常工作由接触器执行(投入电容时，先触发固态继电器导通，再操作交流接触器上电，然后关断固态继电器；切除电容时先触发固态继电器导通，再操作交流接触器断电，然后关断固态继电器)，具有电压过零投入、电流过零切除、无拉弧、低功耗等特点。 2、计算方法及投切依据 以电压为判据进行控制,无需电流互感器，适用于末端补偿，以保证用户电压水平。 1)电压投切门限 投入电压门限范围 175V ～210V 出厂预置 175V 切除电压门限范围230V ～240V 出厂预置232V 回差 0V ～22V 出厂预置 22V 2)欠压保护门限（电压下限）170V ～175V 出厂预置 170V 3)过压保护门限（电压上限）242V ～260V 出厂预置 242V 4)投切延时 1S ～600S 出厂预置 30S 3、常见故障及处理办法 用户端电压过低而电容器不能投入。 1）电压低于欠压保护门限。 2）三相电压严重不平衡。 二、JKL-4C 无功补偿控制器
1、补偿原理 JKL-4C 无功补偿控制器采用单片机技术，投切组数、投切门限、延时时间、过压切除门限等参数可由用户自行整定。取样物理量为无功电流，取样信号相序自动鉴别、转换、无须提供互感器变比及补偿电容容量，自行整定投切门限，满量程跟踪补偿，无投切振荡，适应于谐波含量较大的恶劣现场工作。 2、计算方法及投切依据 依据《DL/T597-1996低压无功补偿器订货技术条件》无功电流投切，目标功率因数为限制条件。 1）当电网功率因数低于COSФ预置且电网无功电流大于1.1Ic时（Ic为电容器所产生无功电流，由控制器自动计算），超过延时时间，补偿电容器自动投入。 2）当相位超前或电压处于过压、欠压状态时，控制器切除电容器。 3、常见故障及处理办法 1）显示-.50 。取样电压电流线接错，应为线电压和另外一相流。 2）功率因数显示较低而不投入电容。目标功率因数设置过低或负荷过小或者过压保护门限设置过低。 三、PDK2000配电综合测控仪 1、补偿原理 PDK2000配电综合测控仪采用DSP技术，其控制部分包括投切组数、投切门限、编码方式、延时时间、过压切除门限等参数可由用户自行整定。取样物理量为无功功率，取样信号相序自动鉴别、转换，满量程编码跟踪补偿，无投切振荡，适应于精确补偿的现场工作。 2、计算方法及投切依据 依据《DL/T597-1996低压无功补偿器订货技术条件》无功功率投切，目标功率因数为限制条件。 1）当电网功率因数低于COSФ预置且电网无功功率大于门限值（门限系数*电容容量）时，超过延时时间，补偿电容器自动投入。 2）投切时以所设编码方式投切，优先投切容量较大的合适的电容，然后投切较小的电容，以达到最小的投切次数和最优化的补偿容量。
抽油机电机的无功就地补偿 (通用版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0074
抽油机电机的无功就地补偿(通用版) 1前言 中原油田油区配电系统是采用35kV直配供电方式，配电变压器(35/0.4kV)和低压配电装置设在计量站，再由计量站经低压电缆辐射配电至抽油机电动机(额定电压为交流380V、额定容量45～55kW，油区主要用电负荷为抽油机电机)。低压配电系统一般采用在计量站变压器低压侧进行集中自动无功补偿。根据多年的运行情况，我们认为这种无功补偿方式、补偿装置的安装位置不能满足实际补偿的需要，致使油区低压配电系统的功率因数长期偏低(约0.5左右)，低压配电线路损耗过大，系统的整体经济效益下降。因此，经过我们对油区抽油机负荷特点的分析研究，提出了在油区抽油机电机旁进行无功就地补偿，即直接把补偿装置并接在抽油机电机的接线端。通过应用效果较好，目前我局油区低压配电系统的功率因数显著提
高，线路损耗大幅度降低，取得了较好的经济效益。 2抽油机负荷的特点 在油田的后期原油生产中，机械采油是生产原油的主要手段，同时机械采油的电力消耗也是主要的能耗之一。就中原油田而言，油区抽油机负荷约占生产用电负荷的80%以上。而这类负荷是一种依抽油机的冲程为周期性连续变化的负荷。电动机功率的匹配通常是根据负载电流或扭矩变化规律，按均方根求出等值电流或等值扭矩来计算的。但在实际运行中，因藏油情况的变化、泵挂深度的改变、地面调参情况的优劣及自然气候等因素的影响，抽油机电机的运行与负载的变化又很难处于最佳配置中，所以使得抽油机电机实际运行中负载率低下，又因单井电动机的无功补偿不到位，致使整个油区低压配电系统的功率因数偏低，力能指标(η×cosφ)也就低下。因此机采系统单井用电的功率因数的高低，是决定整个油区低压配电系统功率因数高低的关键因素，要想提高油区低压配电系统的功率因数，必须提高单井用电的功率因数，这对提高电能的利用率，获得可观的经济效益具有重大的现实意义。
电动机无功功率的就地补偿 来源：互联网时间：2007-5-16 9:05:59 摘要：介绍了电动机无功功率就地补偿时,电容器容量的选择方法和接线方式,分析了并联电容器损坏的原因,提出增加并联补偿电容器的额定标称电压是防止电容器损坏的有效方法。 关键词：无功功率就地补偿电容器电动机 电动机无功功率就地补偿技术是国家推广的一项节电项目。大力推广这一新技术,对节能具有十分重要的意义。在煤矿井下,由于低压供电负荷距离变压器较远,采用电动机无功功率就地补偿技术除了节约电能外,还可降低线路压降、使电动机易于起动。 1、电动机就地补偿容量的选择 电动机就地补偿容量的选择,一般应以空载时补偿其功率因数至1为宜,不能以负荷情况计算。因为以空载情况补偿,则满载时仍为滞后。若以负荷情况补偿至cos=1,空载(或轻载)时势必过补偿(即功率因数超前)。过补偿的电动机在切断电源后,由于电容器之放电供给电动机以励磁,能使仍在旋转的电动机成为感应发电机,而使电压超出额定电压好多倍,对电动机的绝缘和电容器的绝缘都不利,因此,感应电动机就地补偿的电容器容量可由下式确定: QC≤1.732UNI0
式中:QC—就地补偿电容器的三相总容量,kW; UN—电动机的额定电压,kV; I0—电动机的空载电流,A。 防止电动机产生自激的电容器容量可按下式选用: QC=0.9×1.732UNI0=1.5588UNI0 就地补偿电容器容量选择的主要参数是电动机的励磁电流,因为不使用电容器可以造成电动机自激是选用电容器容量的必要条件。由于电动机的功率因数与负载率、极数和容量有很大关系,负载率越低,功率因数越低;极数越多,功率因数也越低;同时,容量越小,功率因数也越低。电动机电容器制造厂订做6.9kV 标称电压的高压电容器和0.45kV标称电压的低压电容器。 2、电容器的过电压 2.1电容器的无功功率与运行电压的平方成正比 在正弦波电压条件下,电容的无功功率为:
电动机无功补偿容量的选择及注意事项 浙江省宁海县供电局高补林 采用低压静电电容器，在对感应电动机进行无功补偿时．准确、合理地选择补偿容量，可以最大限度地减少系统中流过的无功功率，降低电能的损耗，提高电压质量。目前，我们对城关公用低压线路上的感应电动机，普遍推行无功就地补偿，以减少公用线路日益上升的线损，我局已作为技改措施计划落实。 1 容量选择 1．l 单台三相电动机补偿容量，应把电动机空载时的功率因数补偿至1为原则、若以满载时耗用的无功功率作为补偿依据，空载时必为过补偿。因此，补偿容量按下式计算： （1） 式中U——电动机的额定电压kV I0——电动机的空载电流 A Q——无功补偿容量kvar 1．2 补偿容量的校正。当电网的实际运行电压低于电容器的额定电压，则电容器输出容量达不到额定值，应按下式进行校正。校正后为实际应补偿的容量： Q′=K2Q （2） 式中U eB——电容器的额定电压 U L——电网的代表日均方根电压值 1．3 对电动机组的补偿，应根据其行业的特点，确定需要系数及同期率，然后由（1）、（2）式求得补偿容量。 2 运行时注意事项 2．l 正常巡视电容器的运行情况，如发现有外壳鼓涨、漏油、绝缘放电及温升过高等情况．应及时处理，以防止事故扩大。
2．2在实际运行中，尤其是用电低谷，网络的电压将大大上升，当电网电压超过电容的额定电压的10％时，或电容器电流超过额定电流的1．3倍时，电容器应退出运行。 2.3补偿电容器一定要装设放电装置，放电装置按附图接线，运行时，K1闭合。放电时，K2闭合。放电回路不得装设熔丝。 2．4 低压电容器的保护可采用刀闸开关与低压熔断器或空气开关相配合的办法。 10KV线路变压器及电动机无功补偿 1．怎样进行无功补偿 应采取就地平衡的原则，使电网任一时刻无功总出力（含无功补偿）与无功总负荷（含无功总损耗）保持平衡。某供电局已实现了变电所的集中补偿，本文不再涉及，仅就10KV线路，配变与电动机的补偿加以讨论。 （1）10KV配电线路的无功补偿： 某供电局在每条10KV配电线路上安装1～2处高压无功自动补偿装置，补偿容量按线路配变总容量的10％掌握。某供电局公用配变容量为40500KVA，需补偿无功容量约为4000KVAR，约需资金55万元。经计算，安装一处时，宜将无功自动补偿装置安装在距线路首端的2／3线路长度处。安装两处时，第一处安装在距线路首端的2／5线路长度处，另一处安装在距线路首端的4／5线路长度处，各处容量为线路总补偿容量的一半。具体安装时，还应考虑便于操作、维护和检修工作等。 （2）配电变压器的无功补偿：

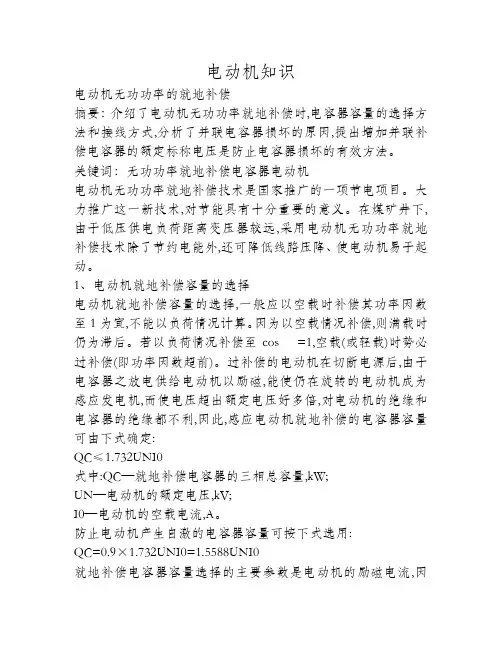

电动机知识 电动机无功功率的就地补偿 摘要：介绍了电动机无功功率就地补偿时,电容器容量的选择方法和接线方式,分析了并联电容器损坏的原因,提出增加并联补偿电容器的额定标称电压是防止电容器损坏的有效方法。 关键词：无功功率就地补偿电容器电动机 电动机无功功率就地补偿技术是国家推广的一项节电项目。大力推广这一新技术,对节能具有十分重要的意义。在煤矿井下,由于低压供电负荷距离变压器较远,采用电动机无功功率就地补偿技术除了节约电能外,还可降低线路压降、使电动机易于起动。 1、电动机就地补偿容量的选择 电动机就地补偿容量的选择,一般应以空载时补偿其功率因数至1为宜,不能以负荷情况计算。因为以空载情况补偿,则满载时仍为滞后。若以负荷情况补偿至cos =1,空载(或轻载)时势必过补偿(即功率因数超前)。过补偿的电动机在切断电源后,由于电容器之放电供给电动机以励磁,能使仍在旋转的电动机成为感应发电机,而使电压超出额定电压好多倍,对电动机的绝缘和电容器的绝缘都不利,因此,感应电动机就地补偿的电容器容量可由下式确定: QC≤1.732UNI0 式中:QC—就地补偿电容器的三相总容量,kW; UN—电动机的额定电压,kV; I0—电动机的空载电流,A。 防止电动机产生自激的电容器容量可按下式选用: QC=0.9×1.732UNI0=1.5588UNI0 就地补偿电容器容量选择的主要参数是电动机的励磁电流,因
