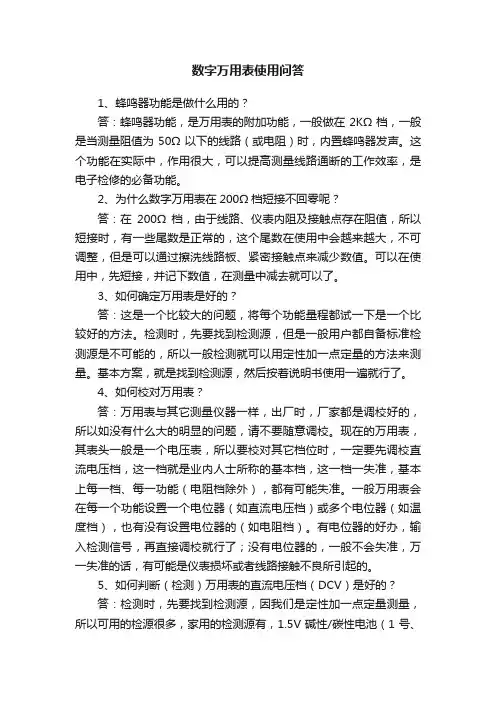

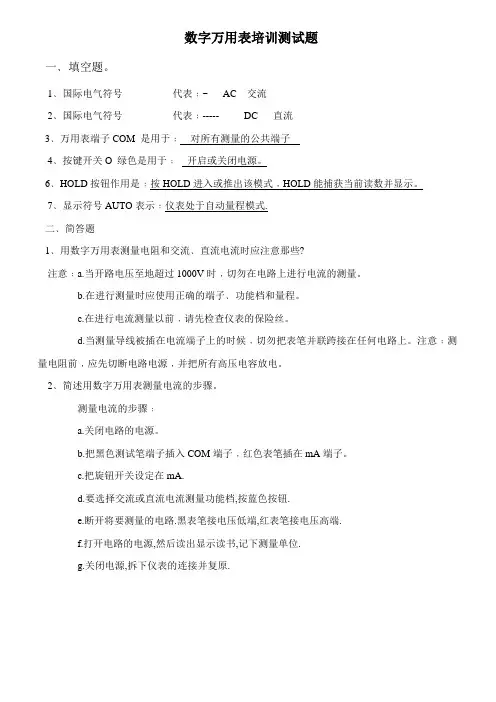

数字万用表培训测试题
一﹑填空题。
1﹑国际电气符号代表﹕~AC交流
2﹑国际电气符号代表﹕-----DC直流
3﹑万用表端子COM是用于﹕对所有测量的公共端子
4﹑按键开关O绿色是用于﹕开启或关闭电源。
6﹑HOLD按钮作用是﹕按HOLD进入或推出该模式﹐HOLD能捕获当前读数并显示。
7﹑显示符号AUTO表示﹕仪表处于自动量程模式.
二﹑简答题
1﹑用数字万用表测量电阻和交流﹑直流电流时应注意那些?
注意﹕a.当开路电压至地超过1000V时﹐切勿在电路上进行电流的测量。
b.在进行测量时应使用正确的端子﹑功能档和量程。
c.在进行电流测量以前﹐请先检查仪表的保险丝。
d.当测量导线被插在电流端子上的时候﹐切勿把表笔并联跨接在任何电路上。注意﹕测量电阻前﹐应先切断电路电源﹐并把所有高压电容放电。
2﹑简述用数字万用表测量电流的步骤。
测量电流的步骤﹕
a.关闭电路的电源。
b.把黑色测试笔端子插入COM端子﹐红色表笔插在mA端子。
c.把旋钮开关设定在mA.
d.要选择交流或直流电流测量功能档,按蓝色按钮.
e.断开将要测量的电路.黑表笔接电压低端,红表笔接电压高端.
f.打开电路的电源,然后读出显示读书,记下测量单位.
g.关闭电源,拆下仪表的连接并复原.
数字万用表的组装与调试实验报告 篇一：万用表组装_设计性实验报告 北京交通大学大学物理实验 设计性实验 实验题目 学院 班级学号姓名首次实验时间年月日 指导教师签字 目录 一.实验任务 ................................................ ................................................... .. (4) 1.分析研究万用表电路，设计并组装一个简单的万用表。 (4) 二.实验要求 ................................................ ................................................... .. (4) 1.分析常用万用表电路，说明各挡的功能和设计原理 ................................................
4 2.设计组装并校验具有下列四挡功能的万用表 ................................................ ............ 4 3.给出将X100电阻挡改造为X10电阻挡的电 路 ................................................ .. (4) 三.实验主要器材 ................................................ ................................................... ........................... 4 四.实验方案 ................................................ ................................................... .. (5) 1.测定给定的微安表头的量程I0和Rg。 .............................................. ....................... 5 2.按照如图所示电路进行分流，制作出1mA直流电流表。 ...................................... 5 3.按照如图所示全桥整流电路图制作直流电源。 .............................................. . (5)
10月份第一周培训考试题 一、判断题(每题5分) （）1.在使用万用表之前，应先进行“机械调零”，即在两表笔短接的时，使万用表指针指在零电压或零电流的位置上。 （）2. 在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流。 （）3. 万用表使用完毕，应将转换开关置于交流电压的最大挡或者OFF位置上。 （）4. 选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好使刻度在1/2～2/3处的部分，这部分刻度比较精确。 （）5. 使用万用表电流挡测量电流时，应将万用表并联在被子测电路中，因为只有并联接才能使流过电流表的电流与被测支路电流相同。 （）6.指针钳式表测量前要机械调零；数字钳式表测量前要消磁，反复的扳动钳口几次。 二、单选择题(每题5分) 1.万用表在使用时，必须，以免造成误差。同时，还要注意到避免外界磁场对万用表的影响 A水平放置 B垂直放置 C 则斜放置 2. 万用表使用完毕，应将转换开关置于的最大挡。 A交流电流 B交流电压 C随便都可以 3. 带电测量电阻，如果测量电容的时，应该放电后再进行测量 A不能 B能 C A和B 4. 选择合适的量程档位，如果不能确定被测量的电流时，应该选择去测量 A任意量程 B小量程 C大量程 5. 选择合适的量程，先选大，后选小量程或看铭牌值估算。 A选大选小 B选小选大 C任意都可以 6. 被测线路的电流要钳表的量程。 A低于 B高于 C大于 三、填空题(每题5分) 1.在使用万用表测量中如需换挡，应先断开，换挡后再去测量 2. 使用万用表测量电容的时，应该后再进行测量 3. 在使用钳表测量完毕，要将转换开关放在量程处 4.兆欧表必须水平放置于的地方，以免在摇动时因抖动和倾斜产生测量误差。 5. 钳口要闭合紧密不能换量程。 6.摇动手柄的转速要均匀，一般规定为转／分钟，允许有±20％的变化四问答题(总共10分) 1.怎么样判断万用表的是否良好?
电子工艺试卷 第 1 页（共 2 页） 数字万用表测试卷 评卷人 一、填空题（每空0.5分，共20分） 由色环写出具体阻值 由具体阻值写出色环 色环 阻值 色环 阻值 阻值 色环 阻值 色环 棕黑黑 棕黑红 0.5Ω 2.7k Ω 红黄黑 绿棕棕 1Ω 3k Ω 橙橙黑 棕黑绿 36Ω 5.6k Ω 黄紫橙 蓝灰橙 220Ω 6.8k Ω 灰红红 黄紫棕 470Ω 8.2k Ω 白棕黄 红紫黄 750Ω 24k Ω 黄紫棕 紫绿棕 1k Ω 47k Ω 橙黑棕 棕黑橙 1.2k Ω 39k Ω 紫绿红 橙橙橙 1.8k Ω 100k Ω 白棕棕 红红红 2k Ω 150k Ω 二、根据上题表格中电阻任选不同类型的两个简述用数字万用表进行测量的方法。（每题5分，共10分） 1、 2、 三、填空题（每空1分，共27分） 电容器标值识别 电容体上标志 电容器容量 电容体上标志 电容器容量 电容体上标志 电容器容量 2.7 10000 2P2 3.3 0.01 1n 6.8 0.015 6n8 20 0.022 10n 27 0.033 22n 200 0.068 100n 300 0.22 220n 1000 0.47 103 68000 P33 104 四、分析题（每小题5分，共10分） 根据上题表格中所给电容任选不同类型的两个简述用数字万用表进行测量的方法。 1、 2、 五、分析题 1、写出用数字万用表检测下列元件质量的方法（每小题4分，共8分） （1）电位器 ※ ※ ※ ※ ※ ※ ※ 班级、姓名、场号、学号不写或不符的按违纪作弊处理 ※ ※ ※ ※ ※ ※ ※ 班级 姓名 考场 学号 装 订 线
万用表实习心得体会 万用表实习心得体会篇1 在这次制作万用表实训过程中，可以说是充满挑战也有惊喜，在充满困惑的同时也多些了了解，虽然时间不是很长单过程确实值得回味，每一个细节我们都亲历而为，也因此印象深刻。在学习或实践中我们或多或少掌握了一些知识，有了一些体会和感受。 在一开始，看着简单的电烙铁心里很是期待，当拿在自己的手里的时候就迫不及待了，完全没听老师讲要领，以至于在下面的时候出现了不少问题，不过在老师细心的指导下和长时间的联系后，勉强好点了，最后还是能得到老师的认可，心里很是欣慰。 在焊接和组装的过程中遇到过很多问题，在同学之间问题最大多数是焊接不牢固导致接触不良，可在老师和同学们共同努力下我们把问题一一解决。 通过这次实训我认识到我们做事一定要一丝不苟，认真掌握事物发展原理和内部构造，认清事物本质，踏实的干好每个环节，虚心向周围的人学习，团结合作就有可能事半功倍。 实训的时间虽然只有几天的时间，但使我们从中体会到做事情应该有的态度却是值得我们长久受用的，至少我们从中学到了很多有用的知识，可以说是受益匪浅。 万用表实习心得体会篇2 这个星期我们班进行了为期三天的电子工艺实习，实习任务是制作一个万用表，其实是进行简单的组装而已! 刚开始时我并不清楚电子工艺实习到底要做些什么的，以为像以前的金工实习那样这做做那做做。后来得知是自己做一个万用表，而且做好的作品可以带回去呢。听起来真的很有趣，做起来应该也挺好玩的吧!就这样，我抱着极大的兴趣和玩的心态开始这次的实习旅途。 第一天上午并不是学制作，而是做一些基本工的练习，练习如何用电烙铁去焊接元件。电烙铁对我来说并不陌生，我以前在电子协会时用过很多，算得上会用但谈不上是熟练那个，所以我也很认真地对待这练习的机会。焊接看起来很简单但个中有很多技巧要讲究的，在焊的过程中时间要把握准才行，多了少了都不行!练习时最好边做边想想老师教的动作技巧这样学得比较快一点。 下午的主要任务是了解万用表的大致原理。说真的，虽然自己是学电子专业的但对很多常用的电子元件还不认识呢。老师也知道我们常识少，所以从元件识别入手。这个老师讲课很风趣，经常让我们引进不禁，这样学习气氛比起我们平时上专业课时好多了。老师讲完原理后，我们就开始把每个元件照着图纸插到PCB板上。 第二天上午，我们要把昨天插好的每个元件焊接上去。我的PCB板昨天已经搞好一半多了，所以这天早上不久我就把它焊接完毕啦。我很高兴，因为我是我们班第一个拿作品去给老师调试的。调试后发现我的制作有点小问题，但经我细心检查修改后最终成功了!看着自己的制作在电能的催动下指针来回的摆动心里甜甜的，因为这是我的劳动结晶! 下午的任务是把收音机的外壳装上去，并且老师教我们写实习报告的细则及
学习-----好资料 一：选择题 1: 326欧姆精度为±1%的五环电阻用色环表示为( b ) A:黄棕蓝黑棕B:橙红蓝黑棕C: 橙红绿黑棕 2: 黄棕绿橙棕表示的电阻读数为( c ) A:451Ω±1% B:316KΩ±1% C:415KΩ±1% 3: 四环电阻中倍率环是哪一环（b ） A:第二环B：第三环C:第四环 4:下列是国产（包括香港产）万用表品牌的是（ a ） A:优利德D:福禄克C:日置 5：指针式万用表在使用时，必须（ A ），以免造成误差。同时，还要注意到避免外界磁场对万用表的影响 A水平放置B垂直放置 C 则斜放置 6 选择量程时，如果不能确定被测量的电流时，应该选择（c ）去测量。 A、任意量程 B、小量程 C、大量程
更多精品文档． 学习-----好资料二填空题：) ( 对所有测量的公共端子1 万用表端子COM 是用于﹕ 能捕获当HOLD 按钮作用是﹕HOLD(按HOLD进入或推出该模式﹐2 ) 前读数并显示。 )后再进行测量。放电3 使用万用表测量电容的时，应该( 4：以下符号表示为 、(、转换开关又称选择开关)(5指针式万用表的外部结构主要由表头)等部分组成。表笔插孔和表笔)( 判断题：三
即在两表笔短2 ）1. 应先进行“机械调零”，在使用万用表之前，（接的时，使万用表指针指在零电压或零电流的位置上。 更多精品文档． 学习-----好资料 （ 1 ）2. 在测量某一电量时，不能在测量的同时换档，尤其是在测量高电压或大电流。 （ 1 ）3. 万用表使用完毕，应将转换开关置于交流电压的最大挡或者OFF位置上。 （ 2 ）4. 选择合适的倍率。在欧姆表测量电阻时，应选适当的倍率，使指针指示在中值附近。最好使刻度在1/2~2/3处的部分，这部分刻度比较精确。 （ 2 ）5. 使用万用表电流挡测量电流时，应将万用表并联在被子测电路中，因为只有并联接才能使流过电流表的电流与被测支路电流相同。 四：简答题 简述用数字万用表测量电流的步骤﹕ a.关闭电路的电源。 b.把黑色测试笔端子插入COM端子﹐红色表笔插在mA端子。 c.
