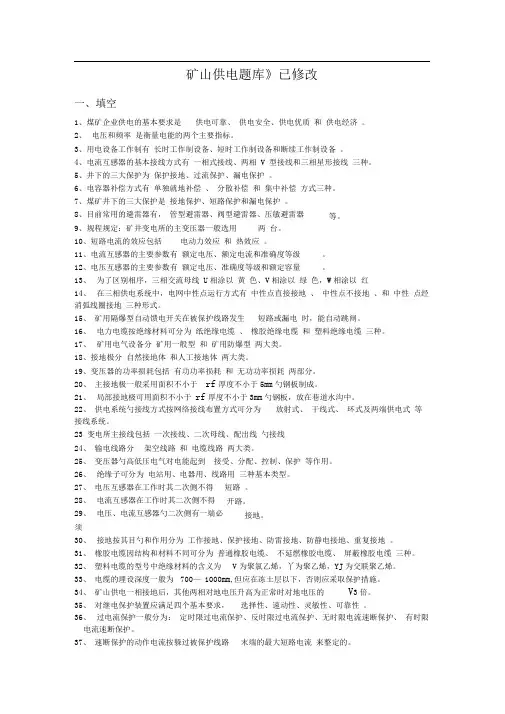

《矿山供电题库》已修改
一、填空
1、煤矿企业供电的基本要求是供电可靠、供电安全、供电优质和供电经济。
2、电压和频率是衡量电能的两个主要指标。
3、用电设备工作制有长时工作制设备、短时工作制设备和断续工作制设备。
4、电流互感器的基本接线方式有一相式接线、两相V型接线和三相星形接线三种。
5、井下的三大保护为保护接地、过流保护、漏电保护。
6、电容器补偿方式有单独就地补偿、分散补偿和集中补偿方式三种。
7、煤矿井下的三大保护是接地保护、短路保护和漏电保护。
8、目前常用的避雷器有，管型避雷器、阀型避雷器、压敏避雷器等。
9、规程规定：矿井变电所的主变压器一般选用两台。
10、短路电流的效应包括电动力效应和热效应。
11、电流互感器的主要参数有额定电压、额定电流和准确度等级。
12、电压互感器的主要参数有额定电压、准确度等级和额定容量。
13、为了区别相序，三相交流母线U相涂以黄色、V相涂以绿色，W相涂以红
14、在三相供电系统中，电网中性点运行方式有中性点直接接地、中性点不接地、和中性点经消弧线圈接地三种形式。
15、矿用隔爆型自动馈电开关在被保护线路发生短路或漏电时，能自动跳闸。
16、电力电缆按绝缘材料可分为纸绝缘电缆、橡胶绝缘电缆和塑料绝缘电缆三种。
17、矿用电气设备分矿用一般型和矿用防爆型两大类。
18、接地极分自然接地体和人工接地体两大类。
19、变压器的功率损耗包括有功功率损耗和无功功率损耗两部分。
20、主接地极一般采用面积不小于0.75㎡厚度不小于5mm的钢板制成。
21、局部接地极可用面积不小于0.6㎡厚度不小于3mm的钢板，放在巷道水沟中。
22、供电系统的接线方式按网络接线布置方式可分为放射式、干线式、环式及两端供电式等接线系统。
23变电所主接线包括一次接线、二次母线、配出线的接线
24、输电线路分架空线路和电缆线路两大类。
25、变压器的高低压电气对电能起到接受、分配、控制、保护等作用。
26、绝缘子可分为电站用、电器用、线路用三种基本类型。
27、电压互感器在工作时其二次侧不得短路。
28、电流互感器在工作时其二次侧不得开路。
29、电压、电流互感器的二次侧有一端必须接地。
30、接地按其目的和作用分为工作接地、保护接地、防雷接地、防静电接地、重复接地。
31、橡胶电缆因结构和材料不同可分为普通橡胶电缆、不延燃橡胶电缆、屏蔽橡胶电缆三种。
32、塑料电缆的型号中绝缘材料的含义为V为聚氯乙烯，Y为聚乙烯，YJ为交联聚乙烯。
33、电缆的埋设深度一般为700—1000mm,但应在冻土层以下，否则应采取保护措施。
34、矿山供电一相接地后，其他两相对地电压升高为正常时对地电压的√3倍。
35、对继电保护装置应满足四个基本要求，选择性、速动性、灵敏性、可靠性。
36、过电流保护一般分为：定时限过电流保护、反时限过电流保护、无时限电流速断保护、有时限电流速断保护。
37、速断保护的动作电流按躲过被保护线路末端的最大短路电流来整定的。
38、一般定时限过流保护装置的时限级差取0.5～0.7S，反时限过流保护装置的时限级差取0.7～0.9S.
39、定时限过电流保护的动作时限是由时间继电器的整定值决定的，其动作时限的长短与短路电流的大小无关。
40、变压器的故障分为内部故障和外部故障。
41、变压器的内部故障主要有，绕组匝间短路、相间短路、层间短路、单相接地短路。
42、变压器的外部故障主要有，引出线和绝缘套管的相间短路、单相接地短路等。
43、变压器的不正常工作状态主要有，由外部系统短路引起的变压器过流发热、过负荷、油箱漏油引起的油面下降和油温过热等。
44、变压器应设置的保护有：瓦斯保护、差动保护或电流速断保护、过流保护、过负荷保护。
45、要求变压器的邮箱顶盖与水平面具有1％～1.5％的坡度，通往油枕的油管与水平面具有2％～4％的坡度。
46、变压器的励磁涌流，其值可达变压器额定电流的8～10倍。
47、变压器过电流保护的动作电流，应按躲过变压器的最大负荷电流来整定。
48、电动机的主要故障有，定子绕组相间短路、单相接地故障、一相绕组的匝间短路。
49、电动机的不正常工作状态主要是过负荷运行。
50、两项电流差接线方式不能用来保护Y/D或D/Y接线的变压器。
51、两相不完全星形接线方式只能用于保护两相和三相短路。
52、电流对人体的伤害大致分为两大类，即电击和电伤。
53、一般规定，工频交流电的极限安全电流为30mＡ。
54、当电压一定时，人体电阻越大，流过人体的电流越小。
55、我国规定，触电电流与触电时间的乘积不得超过30mA·S。
二、选择题
1、下列那些设备属于一类负荷（D ）。
A、办公室
B、矿灯房
C、采煤机
D、井下水泵房。
2、目前向综采工作面的供电电压一般是（D ）伏。
A、220
B、380
C、660
D、1140
3、电压互感器二次侧的额定电压一般为（B ）伏。
A、36
B、100
C、220
D、380
4、下列那种接地不属于保护接地。（A ）
A、变压器中性点接地
B、互感器二次侧接地
C、电器设备外壳接地
D、零线接地
5、向一类负荷供电的电源是（A ）。
A、两个独立电源;
B、专用线路；
C、单回路；
D、ABC都对。
6、下列那些电气设备属于长时工作制用电设备。（A ）
A 、煤矿通风机
B 、煤矿井下小绞车C、电焊机D、ABC都是
7、下列那些矿用电气设备属于隔爆型设备。（D ）
A、主扇
B、主提升机
C、空压机
D、自动馈电开关
8、井下主接地极有（B ）个。
A、1
B、2
C、4
D、
9、下列那些设备属于二类负荷（C ）。
A、办公室；
B、矿灯房；
C、采煤机；
D、井下水泵房。
10、下列那些电气设备属于短时工作制用电设备。（B ）
A 、煤矿通风机B、煤矿井下小绞车C、电焊机D、ABC都是
11、高压隔离开关有（C ）。
A、很强的灭弧装置
B、简单的灭弧装置
C、没有灭弧装置
D、ABC都不对
12、下列那些电气设备不属于隔爆设备。（A ）A、矿用一般高压配电箱
B、移动变电站
C、井下采煤工作面信号按钮
D、井下电话
13、在矿山供电系统中，通常采用那种方法来限制井下变电所母线的短路电流。（D ）
A、减小负荷
B、增加母线截面
C、分流
D、使用电抗器
14、井下主接地极装设在（A ）。
A、井底车场水仓中
B、中央井下变电所内
C、井下采区变电所内
D、采区工作面
15、能带负荷操作并能切断短路电流的低压开关是（A ）。
A、断路器
B、接触器
C、刀开关
D、熔断器
16、下列那些电气设备属于断续工作制用电设备。（C ）
A 、煤矿通风机
B 、煤矿井下小绞车C、电焊机D、ABC都是
17、高压负荷开关有（B ）。
A、很强的灭弧装置
B、简单的灭弧装置
C、没有灭弧装置
D、ABC都对
18、选择电气设备的类型依据是。（A ）
A、环境
B、参数
C、数量
D、要求
19、我国规定：对于功率因数高于（B ）的用户给予奖励。
A 、0.85
B 、0.9 C、0.95 D、1.0
20、少油断路器中的油主要起（B ）。
A、绝缘
B、灭弧
C、散热
D、ABC都对
21、对三类负荷如何供电。( C )
A、两个独立电源
B、专用线路
C、单回路
D、ABC都对
22、一般工作场所的照明灯和电动机允许电压偏移范围为额定电压的。( C )
A、±2%
B、±3%
C、±5%
D、±10%
23、地面低压动力电的额定电压一般是( C )伏。
A、36
B、220
C、380 D 、660
24、地面低压照明电的额定电压一般是( B )伏。
A、36
B、220
C、380 D 、660
25、在地面电网中性点不接地系统中，规定单相接地运行时间不超过(D)小时。
A、0.5
B、1
C、1.5
D、2
26、局部接地极面积不小于（A）厚度不小于（A）的钢板。
A、0.75m2/5mm
B、0.8m2/4mm
C、0.6m2/3mm
D、0.5m2/3mm
27、电力系统发生短路会引起（B）。
A、电流增大电压不变
B、电流增加电压降低
C、电压升高电流减小
28、目前，我国煤炭企业用人工补偿法来提高功率因数的方法是( C )。
A、日本电器
B、节能电器
C、并联电容器
D、电子设备
29、目前，我国煤炭企业提高功率因数用的并联电容器常采用( C )接法。
A、单独就地补偿
B、分散补偿
C、集中补偿
D、看具体情况
30、单相设备接于相电压时的负荷计算是按( A )。
A、最大负荷相
B、最小负荷相
C、中间负荷相
D、平均负荷
31、开关中装有的RC阻容吸收装置是（A）保护。
A、过电压
B、过电流
C、短路
D、断路
32、真空断路器的熄弧时间一般在( A )秒以内。
A、0.01
B、0.02
C、0.1
D、0.2
33、电流互感器二次侧的额定电流一般为( C )安。
A、2
B、3
C、5
D、10
34、煤矿井下保护接地系统的总接地电阻不得超过（A）
A、2Ω
B、4Ω
C、5Ω
D、6Ω
35、为了区别相序，三相交流母线U、V、W涂色为（C）
A、红、绿、黄
B、绿、红、黄
C、黄、绿、红
D、红、黄、绿
36、下列保护不属于矿井三大保护的是（C）。
A、漏电保护
B、过流保护
C、过压保护
D、保护接地
37、下列哪种准确等级的电流互感器用于测量仪表最合适( A )。
A、0.5
B、1.0
C、3
D、10
38、下列哪种准确等级的电流互感器用于继电保护最合适( D )。
A、0.5
B、1.0
C、3
D、10
39、下列哪种准确等级的电压互感器用于测量仪表最合适( A )。
A、0.5
B、1.0
C、3
D、10
40、电压为35千伏及以下的户内配电装置多采用( A )截面的母线。
A、矩形
B、圆形
C、环形
D、ABC都对
41、下列哪种电缆适用于向采煤机供电(B C)。
A、纸绝缘电缆
B、橡胶绝缘电缆
C、塑料绝缘电缆
D、ABC都可以
42、工频交流的极限安全电流值为( C )毫安。
A、10
B、20
C、30
D、40
43、一般煤矿企业安全电压采用( B )伏。
A、24
B、36
C、127
D、220
44、触电电流与触电时间的乘积不得超过( B )毫安秒。
A、20
B、30
C、40
D、50
45、一般认为在距单根接地体或接地故障点( B )米左右的地方，电位已趋近于零。
A、10
B、20
C、40
D、50
46、下列哪种接地属于工作接地( A )。
A、变压器中性点接地
B、互感器二次侧接地
C、电器设备外壳接地
D、零线接地
47、下列哪种接地属于保护接地(B C D )。
A、变压器中性点接地
B、互感器二次侧接地
C、电器设备外壳接地
D、零线接地
48、矿井高压电网，必须采取措施限制单项接地电容电流不超过（D）。
A、5A
B、10A
C、15A
D、20A
49、用来防止直接雷击的装置的是(A B )。
A、避雷针
B、避雷线
C、避雷器
D、ABC都对
50、用来防止电气设备遭受感应雷过电压的装置是( C )。
A、避雷针
B、避雷线C 、避雷器D、ABC都对
51、一般定时限过流保护装置的时限差取△t=(A)
A.0.5~0.7S
B.0.6~0.8S
C.0.3~0.5S
D.0.4~0.6S
52（2000）KW以上的高压电动机应装设纵联差动保护。
A、2000
B、1500
C、3000
D、1000
53矿用隔爆电器设备的标致是（A）
A、EX
B、EXeI
C、EXdI
D、EXiaI
三、判断
1、电力负荷分类的基本原则是根据负荷对供电的可靠性要求及其本身的重要性，兼顾供电的经济性而进行分类的。（√）
2、异步电动机的转矩与电压的平方成正比，电压下降会引起异步电动机的转差率的下降和电流的上升。（×）
3、异步电动机的转矩与电压的平方成正比，电压下降会引起异步电动机的转差率的增加和电流的上升。（√）
4、供电电压就是指电源的进线电压。（√）
5、目前矿山企业广泛采用并联电容器进行无功功率补偿。（√）
6、目前矿山企业广泛采用串联电容器进行无功功率补偿。（×）
7、供电系统的接线和运行方式不同，但其短路电流的大小相同。（×）
8、供电系统的接线和运行方式不同，但其短路电流的大小不同。（√）
9、电流互感器和电压互感器都是一种特殊的变压器。（√）
10、电流互感器工作时二次回路接近于短路状态。（√）
11、电压互感器工作时二次回路接近于空载状态。（√）
12、塑料电缆的型号中绝缘材料的含义V代表聚乙烯。（×）
13、塑料电缆的型号中绝缘材料的含义V代表聚氯乙烯。（√）
14、电缆的埋设深度一般为500—1000mm。（×）
15、过流包括过载和短路。（√）
16、不正常的工作状态有过负荷，一相断线，小电流系统中的单相接地等。（√）
17、矿井供电，一相接地后，其他两相对地电压为正常时对地电压的3倍。（×）
18、两相电流差接线在正常工作时发生三相短路时，通过继电器的电流为电流互感器二次电流的3倍。（×）
19、两相电流差接线在正常工作时发生三相短路时，通过继电器的电流为电流互感器二次电流的√3倍。（√）
20、两相电流差接线方式只能用作相间短路保护方式。（√）
21、两项电流差接线方式不能用来保护Y/D或D/Y接线的变压器。（√）
22、定时限过电流保护时限级差为0.7～0.9S。（×）
23、定时限过电流保护装置的动作时限是由时间继电器的整定值决定的。（√）
24、定时限过电流保护装置的动作时限的长短与短路电流的大小有关。（×）
25、定时限过电流保护装置的动作时限的长短与短路电流的大小无关。（√）
26、反时限过电流保护，短路点越靠近电源端短路电流越小，动作时限越长。（×）
27、反时限过电流保护，短路点越靠近电源端短路电流越大，动作时限越短。（√）
28、反时限过电流保护主要用于10KV以上的配电线路和电动机保护上。（×）
29、反时限过电流保护主要用于10KV以下的配电线路和电动机保护上。（√）
30、变压器内部故障主要有绕组匝间短路、相间短路、层间短路、单相接地短路等。（√）
31、容量在800ＫＶＡ及以上的油浸式变压器和容量在４00ＫＶＡ及以上的室内油浸式变压器均应装设瓦斯保护。（√）
32、轻瓦斯保护是按油的流速的大小动作的。（×）
33、重瓦斯保护是按油的流速的大小动作的。（√）
34、瓦斯保护能变压器反应外部套管和引出线的短路故障。（×）
35、瓦斯保护不能变压器反应外部套管和引出线的短路故障。（√）
36、安装具有瓦斯继电器的变压器时，要求变压器的油箱顶盖与水平面保持水平。（×）
37、安装具有瓦斯继电器的变压器时，要求变压器的油箱顶盖与水平面保持1％～1.5％的坡度。（√）
38、电伤的危害高于电击。（×）
39、电击的危害高于电伤。（√）
40、一般规定，工频交流电的极限安全电流值为40mA。（×）
41、保护接零只能用在中性点直接接地系统中。（√）
42、在接零系统中可以一些设备接零，一些设备接地。（×）
43、对直接雷击过电压，一般采用避雷针或避雷线进行保护。（√）
44、内部过电压一般为2.5～4倍额定电压，最大不超过7倍。（√）
45、工频交流电对人体的危害比直流电小。（×）
46、电流速断保护不是靠选择时限动作，而是靠选择适当的动作电流来实现的。（√）
47、向井下供电的变压器，其中性点禁止直接接地。（√）
48、电压互感器在使用时二次侧不允许开路。（×）
49、屏蔽电缆特别适用于向具有爆炸危险的场所和移动频繁的设备供电。（√）
50、对于地面380/220V的供电系统，其变压器的中性点禁止直接接地。（×）
51、矿用一般型高压配电箱是防爆电气设备。（×）
52、矿用隔爆型高压配电箱是防爆电气设备。（√）
53、屏蔽电缆非常适用于向移动设备供电。（√）
54、矿用一般型照明灯最好适用于无爆炸危险和通风良好的环境中。（√）
55、高压隔离开关可以断开短路电流。（×）
56、矿用油浸动力变压器是防爆电气设备。（×）
57、橡胶电缆非常适用于向移动设备供电。（√）
58、高压负荷开关可以断开短路电流。（×）
59、矿用移动变电站是防爆型电气设备。（√）
60、高压架空导线在选择时可以不考虑短路时的热稳定性。（√）
61、人体触电时，电击的危害比电伤的危害大。（√）
62、高压断路器可以断开短路电流。（√）
63、高压电缆在选择时可以不考虑短路时的热稳定性。（×）
64、补偿电容器组应该单独装设控制、保护和放电设备。（√）
65、电流互感器在使用时二次侧不允许短路。（×）
66、在有火灾、爆炸危险的场所严禁使用铝芯和铝包电缆。（√）
四、名词解释
1、漏电：是指在电网对地电压的作用下，电流沿电网对地的绝缘电阻和分布电容流入大地，这一电流称为电网对地的漏电电流，简称漏电。
2、保护接地：在井下变压器中性点不接地的供电系统中，用导体把电气设备中的所有正常不带电的金属外壳构架与埋在地下的接地极连接起来，称为保护接地。
3、过流：凡是流过电气设备和供电线路的电流超过了它本身的额定电流，就称为过流。
4、电力系统：是指由发电厂内的发电机，电力网内的各种输入电线路和升降压变电所以及电力用户组成的统一整体。
5、变压器铁损：是指变压器接上额定电压时的空载损耗称为铁损。
6、变压器铜损：变压器带负荷时绕组中的损耗，称为铜损。
7、对称短路：三相短路时，三相短路回路中的阻抗相等，三相电压和电流仍保持对称，属于对称短路。
8、短路稳态电流：当短路电流的非周期分量衰减后，短路电流进入了新的稳定的状态，这时的短路电流称为短路稳态电流。
9、定时限过电流保护：是指保护装置动作时限的长短与短路电流的大小无关。
10、、三段式电流保护装置：指由瞬时电流速断保护、限时电流速断保护和定时限过电流保护的保护装置，构成三段式电流保护装置。
11、零序电流保护：零序电流保护是利用故障线路零序电流比非故障线路零序电流大的特点，实现有选择性保护
12、变压器纵联差动保护：是反应变压器原副边两侧电流差值的一种快速动作的保护装置。
13、瓦斯保护：又称为气体继电保护，是保护油浸式电力变压器内部故障的一种基本保护装置。
14、定时限过电流保护的优点是：动作时间较为准确，容易整定，误差小。
15、负荷曲线：是表征电力负荷随时间变动情况的图形
16、自然功率因数：指用电设备或工厂在没有安装人工补偿装置时的功率因数
17、搞好"三电"：安全用电、节约用电(挂机)、计划用电
18、供电基本要求：安全、可靠、优质、经济
19、供配电系统：矿（厂）所需的电力电源从进厂起到所有用电设备入端止的整个电路及其中的变配电设备。
20、一次设备(也称主设备)：构成电力系统的主体，它是直接生产、输送、分配电能的电气
21、衡量电能质量的两个基本参数：电压、频率。
22、谐波的含义：按傅里叶级数分解的一系列频率为基波频率整数倍的高次谐波正弦电流。
23、电弧：电气设备运行中常发生的一种强烈的电游离现象，其特点是光亮很强和温度很高。
24、交流电弧的熄灭特点：交流电流过零时电弧要暂时熄灭、
25、电力线路：电力系统的重要组成部分，担负着输送和分配电能的主要任务。
26、供电系统的过电流保护装置有：熔断器保护、低压断路器保护和继电保护。
27、对保护装置的基本要求：选择性、速动性、可靠性、灵敏度。
28、定时限过电流保护的优点：动作时间较为准确，容易整定，误差小。
五、问答题
1、架空导线在电杆上安装时如何排列？
答：三相四线制的低压线路，一般水平排列，电杆上的零线应靠近电杆，如线路附近有建筑物，应尽量设在靠近建筑物侧，零线不应高于相线，路灯线不高于其他相线和零线。三相三线制的线路的导线，可水平排列，也可以三角形排列，多回路线路的导线，宜采用三角、水平混合排列或者垂直排列。
2、电缆敷设的一般要求有哪些？
答：选择合适的敷设路径，在选择敷设路径时，应尽可能选择最短的路径；选择安全的路径，尽可能保证电缆不受机械损伤，化学腐蚀，地中电流等的伤害；尽量避免和减少穿越地下管道、公路、铁道及通信电缆，应避开规划中需要挖土的地方。
3、如何保证继电保护装置的可靠性？
答：（1）选用质量好、结构简单、工作可靠的断电器组成保护装置。（2）保护装置的接线应力求简单，使用最少的继电器和触点。（3）正确调整保护装置的整定值。（4）注意安装工作的质量，加强对继电保护装置的维护工作。
4、微机保护与传统继电器相比有哪些特点？
答：（1）性能优越；（2）可靠性高；（3）灵活性强；（4）调试维护工作量小；（5）经济性好；（6）功能多样化。
5、反时限过电流保护装置的优缺点？
答：（1）优点：在线路靠近电源端短路时，其动作时间较短，且保护接线简单。（2）缺点：时限配合较复杂，误差较大，虽然每条线路靠近电源短路时动作时限比该线路末端短路时动作时限短，但当线路级数较多时，由于其时间级差较大，电源侧线路的保护装置动作时限反而较定时限保护有所延长。
6、380V/220V低压线路主要从哪些方面进行防雷保护？
答：（1）多雷地区。当变压器采用Yy或Y，yn接线时，宜在低压侧装设一组阀型闭雷器或保护间隙。（2）重要用户。为了防止雷击低压架空线路时雷电波侵入建筑物，宜在低压线路进入室内前50m处安装一组低压避雷器，进入室内后再装一组低压避雷器。（3）一般用户。为了防止雷电波侵入，可在低压进线第一支持物处装设一组低压避雷器或击穿保险。（4）易受雷击地段。直接与空架线路连接的电动机或电度表，宜装设低压避雷器或保护间隙，防止雷电损坏电动机和电度表。
7、产生短路的原因?
答：由于电气设备的导电部分绝缘老化损坏，电气设备机械损伤使绝缘损坏，过电压使设备的绝缘击穿等所造成，运行人员误操作，线路断线倒杆等使裸漏的导线发生电路
8、电网发生漏电故障时，有哪些危害？
答：（1）会导致人身触电事故；（2）导致电雷管的提前爆炸；（3）接地点产生漏电火花会引起爆炸气体的爆炸；（4）漏电电流的长期存在，会使绝缘进一步损坏，严重时将烧毁电气设备，甚至引起火灾；（5）还可能引起更严重的相间接地短路故障。
9、高压成套配电装置的作用？
答：用来接受和分配高压电能，对电路进行控制，保护及监测。
10、提高功率因数有哪些实际意义？
答：（1）提高电力系统的供电能力，在发电、输电、配电设备容量一定的情况下，用户和功率因数越高，则无功功率越小，因而网络电压上电压损失也越小，用电设备和端电压就越高（2）减少供电网络的电能损耗。在线路电压和输送的有功功率一定的情况下，功率因数越高，电流越小，则网络中的电能损耗就越少。
11、提高自然功率因数有哪些方法?
答：(1)正确的选择并合理使用电动机，使其不轻载或空载运行。(2)合理选择变压器容量，适当调整其运行方式，尽量避免变压器空载或轻载运行。(3)对于容量较大，且不需调整的电动机(如矿井通风机)，尽量选用同步电动机，并使其运行在过激状态。
14、触电的预防方法有哪些？
答：（1）使人体不能接触和接近带电导体；（2）人体接触较多的电气设备采用低电压；（3）设置保护接地或接零装置；（4）设置漏电保护装置；（5）井下及向井下供电的变压器中性点严禁直接接地。
15、大型电力变压器有哪几种保护？各保护变压器的哪个部分？
答：（1）瓦斯保护：作为变压器油箱内各种故障和油面降低的主保护；（2）纵联差动保护或电流速断保护：作为变压器内部绕组、缘套管及引出线相间短路的主保护；（3）过电流保护：作为变压器外部短路及其主保护的后备保护；（4）过负荷保护：跳闸或自动切除一部分负荷。
16、继电保护装置的作用是什么？
答：当被保护线路或设备发生故障时，继电保护装置能配合断路器，自动地、有选择地将故障部分断开，保证非故障部分继续运行。当被保护设备或线路出现不正常运行状态时，继电保护装置能够发出信号，提醒工作人员及时采取措施。
17、选择低压配电屏一次电路方案时，应考虑哪些因素？
答：（1）保证对重要用户供电的可靠性；（2）恰当的确定配电屏出线的控制保护方案；（3）
确定配电屏进线的控制保护方案。
18、高压成套配电装置的“五防闭锁”是什么意思？
答：五防闭锁是指开关柜有五个方面的安全功能。即：（1）防止误合、误分断路器；（2）防止带负荷分、合隔离开关；（3）防止带电挂接地线；（4）防止带地线合闸；（5）防止误入带电间隔。
21、常用矿用防爆电气设备有哪几种?其标记是什么?
答：(1)隔爆型电气设备其标记为“d ”。(2)增安型电气设备其标记为“e ”。(3)本质安全型电气设备其标记为“i ”。(4)隔爆兼本质安全型电气设备其标记为“di”。
22、在三相供电系统的电网中性点经消弧线圈接地的运行方式中，消弧线圈起什么作用？答：消弧线圈的作用是补偿供电线路的电容电流，若消弧线圈的感抗调节合适，将使接地电流降到很小达到不起弧的程度。
23、绝缘子的种类及作用是什么？
答：绝缘子可分为：电站用，电器用，线路用三种类型
作用是：用来支撑和固定载流导体，并保证对地或其他部分的绝缘。
24、互感器有哪几种?各有什么作用?有哪些注意事项?
答：(1)互感器有两类：电流互感器和电压互感器。电流互感器也称为仪用变流器。
(2)作用：A、隔离高低压电路。B、扩大二次设备的使用范围。C、有利于二次设备的小型化、标准化、有利于大规模的生产。
(3)注意事项：A、互感器的二次绕组及外壳均应接地;B、互感器的极性一定要接正确，否则将影响测量，甚至将引起事故;C、电流互感器的二次侧不得开路;电压互感器的二次侧不得短路。
25、选择电气设备的原则是什么？
答：首先，应根据环境条件选择电气设备的类型，其次，按电路的实际工作条件选择电气设备，保证电力系统在正常时和发生故障时，电气设备均能安全可靠地工作，选择电气设备尽量选用国产先进设备并注意在技术合理的条件下尽量节约投资。
26、矿山供电的要求是什么？
答：a、供电可靠性b、供电安全性c、供电质量d、供电经济
27、电容器的补偿有几种？
答：单独就地补偿方式、分散性补偿方式、集中补偿方式
28、短路的基本种类？
答：三相短路、两相短路、单相短路、两相接地短路、单相接地短路
29、计算短路电流的目的是什么？
为了使供电系统的安全可靠的运行，减少短路所带来的损失和影响
30、电流互感器的使用注意事项？
答：电流互感器在工作时其二次侧不得开路，在安装时其二次接线要求牢靠，且不允许接入熔断器和开关，电流互感器的二次侧一端接地，是为了防止其一、二次侧绕组因绝缘击穿时，一次侧的高压窜入二次侧，危机人身和设备的安全，电流互感器在连接时，要注意其端子的极性。
31电压互感器的使用注意事项？
答：电压互感器在工作时其二次侧不得短路，电压互感器的二次侧必须接地，为了防止其一、二次侧绕组因绝缘击穿时，一次侧的高压窜入二次侧，危机人身和设备的安全，电压互感器连接时注意其端子极性。
六、绘图题
电流保护的接线方式
1、完全星形接线
2、不完全星形接线
3、两相电流差接线
一、选择题： 1、在电力系统正常情况下，220V供到用户受电端的供电电压允许偏差值为（C） A:±5%B:±7%C:+7%～－10%D:±10% 2、100kVA及以上高压供电的客户，功率因数应达到（C）以上 A:0.80B:0.85C:0.90D:0.95 3、我国现行电力网中，交流电的额定频率为（A） A:0.80B:0.85C:0.90D:0.95 4、在并联电路中每一个电阻上都承受同一（B） A:电流B:电压C:电量D:功率 5、对基建工地、农田水利、市政建设等非永久性用电，可供给（C）电源 A:备用B:常用C:临时D:保安 6、供电企业对查获的窃电者，应予以制止，并可当场终止供电。窃电者应按所窃电量补交电费， 并承担补交电费（D）的违约使用电费。 A:5倍一下B:5倍C:3倍以下D:3倍 7、供电企业需对用户停止供电时，在停电前(A)内，将停电通知书送达用户 A:3～7天B:2～5天C:1～3天D:1天 8、电力网按照供电范围的大小和电压高低可分为（A） A:低压电网、高压电网、超高压电网B:低压电网、中压电网、高压电网 C:低压电网、高压电网D:高压电网、中压电网、配电网 9、下面不符合国家规定的电压等级系列的是（B） A:10kVB:22kVC:220kVD:500kV 10、电力系统的主网络是（B） A:配电网B:输电网C:发电厂D:微波网 11、变压器是(B)电能的设备 A:生产B:传递C:使用D:即生产又传递 12、电力网按其在电力系统中的作用不同分为（A） A:输电网和配电网B:输电网、变电网和配电网 C:高压电网、中压电网和低压电网D:中性点直接接地电网和非直接接地电网 13、由将各电压等级的输电线路和各种类型的变电站连接而成的网络称（C） A:通信网B:输送网C:电力网D:配电网
培训内容班组人员安全职责 1. 培训纪录： (1)认真学习和严格遵守各项规章制度、劳动纪律，不违章作业，并劝阻制止他人违章作业。 (2)施工中时时、处处、事事注意做好安全施工。 (3)正确分析、判断和处理各种危险因素，把事故消灭在萌芽中，对自己无法处理的隐患，要及时报告班组长或工地领导。 (4)发生事故，要果断正确处理，及时如实向领导报告，认真保护现场，作好详细记录。 (5)加强设备维护，爱护安全设施，保持作业现场整洁，做到工完料净场地清，认真搞好文明施工。 (6)上岗必须按规定着装，正确使用各种防护用品和消防器材。 (7)积极参加各种安全活动。 (8)有权拒绝违章指挥。 (9)有权向上级反映安全工作中存在问题，有权向领导提出改善安全施工的建议。 评价： 通过这次学习使班组成员更加清楚自己的安全职责。 培训内容间接接触触电防护 培训纪录： （1）在正常情况下电气设备不带电的外露金属部分，如金属外壳、金属护
罩和金属构架等，在发生漏电、碰壳等金属性短路故障时就会出现危险的接触电压，此时人体触及这些外露的金属部分，称为间接接触触电。 （2）在电气设备、线路等出现故障的情况下，为避免发生人身触电伤亡事故而进行的防护，称为间接接触触电防护，或称为防止间接接触带电体的保护。 （3）间接接触电防护措施有以下几种： ①自动切断供电电源（接地故障保护）。 ②采用双重绝缘或加强绝缘的电气设备（即Ⅱ级电工产品）。 ③将有触电危险的场所绝缘，构成不导电环境。 ④采用不接地的局部等电位连接保护，或采取等电位均压措施。 ⑤采用安全特低电压。 ⑥实行电气隔离。 培训内容怎样当好一名工作负责人 培训纪录： 1、工作负责人必须具备的条件 (1) 要掌握必要的安全规程； (2) 技术知识要全面，专业技术水平要高； (3) 原则性要强； (4) 责任心要强； (5) 有一定的工作能力和指挥能力。 2 、工作负责人的现场安全管理 (1) 向工作班成员布置当天的任务和内容，使工作班每个成员都明确当天的工
习题库 1、工矿企业对供电有那些要求为什么要有这些要求 2、什么是电力系统什么是电力网 3、电网的接线方式有那些各有何优缺点，适用于那些场合 4、中性点运行方式有几种各种方式的优缺点，适用于那些场合小接地电流系统当发生一相接地时，各相的接地电压如何变化画出当一相接地时的电压电流相量图。工矿企业总变电所的主接线有那几种方式各有何特点各适用于什么场合 5、工矿企业6（10）KV配变电所和车间变电所的主接线形式有那几种各有何特点各应用于什么场合 6、井下中央变电所接线有何特点对其位置和峒室有何要求采区变电所接线有何特点对其位置峒室有何要求 7、工矿企业用电设备按工作制分那几种各有何特点什么是负载持续率统计负荷时不同负载持续率下的额定容量为什么要损算成统一负载持续下的额定容量 8、什么是需要系数什么是负荷系数什么是同时系数什么是加权平均功率因数和加权平均效率为什么要加权平均效率 9、统计负荷时为什么要将单相用电设备换算成等效三相负荷如何进行计算 10、泵机修车间有冷加工机床12台，共50KV ，水泵与通风机共4台，容量为 KV(εn=15%)电焊机3 台,共( εn=63%)试确定车间的计算负荷 11、为什么提高功率因数如何提高功率因数 12、并联电容器的补偿有几种各有什么优缺点电容器组一般采用何种接线方式为什么 13、某工厂变电所装有一台S9-630/10型电力变压器其二次侧（380V）的有工计算负荷为420KW无功计算负荷350Kvar 试求此变电所一次侧的计算负荷及功率因数。如果功率因数未达到，问此变电所低压母线上应装多少电容器才能达到要求。 14、莫工厂现装有一台 S9-1000/10型的电力变压器，而实际负荷只有360 KV，长期低负荷运行，现为节约用电，拟摸成S9-500/10型的电力变压器，已知该地区实行两部电费制，基本电费每月为5元/ KVA电度电费为元/kWh,问该长跟换变压器每年节约多少电费（功率因数按） 15、已知莫变电所的计算容量有功功率为5620KV，无功功率为4010Kvar.?现在将功率因数提高到，试选择并联电容器的容量，台数；选择电力变压器，并计算变压器的损耗 16、什么是经济负荷什么是临近负荷什么是临近负荷率它们有什么不同 17、什么是短路产生短路的原因有那些短路的危害是那些 18、短路有那几种计算短路电流的目的和任务是什么 19、什么使无限大容量系统什么是有限电源容量系统，两个系统中短路电流的变 化有什么区别 20、思念是短路电流的冲击值，短路次暂态电流和短路稳态电流在无限大容量系统中它三者有何区别 21、短路电流非周期分量的初始值与什么有关产生短路电流的冲击值的条件是什么 22、已知年矿山地面变电所6KV母线上短路电流为68MVA 井线路限流电抗器的额定电压为6KV，额定电流为200A，百分电流为4，下井铜芯铁装电缆主芯线截面为702，长度为520没，中央变电所有 Ks7--315＼6型变电所，其技术参数见表4-9，其短路计算如图所示，试求1、井下中央变电所6KV母线上的三相短路电流短路电流冲击值和短路容量。2、矿用变压器二次侧660V 母线上的三相短路电流短路电流 23、摸地区变电站通过一条长4Km ,的10KV架空线路供电给摸工厂一个装有两台并列运行的Sl7-800＼10 型的变压器的变电站，地区变电站母线上的短路容量为300 MVA设10 KV线路电抗X=?＼Km, 使用绝对值求法求该长变电所10KV 高压侧和380V 低压侧的短路电流Is33,I3〞Iss3 Iim及短路容量Ss〝 24、短路等值电路如图所示，取基准容量Sda=100MVA现以计算出个元件的相对基准阻抗R*da和X*da 示与图中。试计算6KV 母线 S处短路时的三相短路电流，短路冲击值和
工厂供电试题 一、单项选择题（每题2分，共10分）： 1、在配电设计中，通常采用 _______ 的最大平均负荷作为按发热条件选择电器或导体的依据。 A.20min B.30min C.60min D.90min 2．尖峰电流指单台或多台用电设备持续时间为_______左右的最大负荷电流。 A.1s B.5s C.15s D.30s 3．电焊机的有功功率是指将额定功率换算到暂载率为_______时的有功功率。 A.15％ B.25％ C.50％ D.100％ 4．用电设备台数较少且各台设备容量相差很大时，宜采用_______计算负荷。 A.二项式系数法 B.标幺制法 C.需要系数法 D.欧姆法 5、工厂常用灯具结构特点中，光源被透明罩封闭，内外空气不能相通属于______。 A．开启型 B. 闭合型 C.密闭型 D.防爆型 二、填空题（每空1分，共20分）： 1、工厂供电的基本要求是安全、可靠、优质、经济。 2、一级负荷中特别重要的负荷，除由___两____个独立电源供电外，还须备有____应急电源___ ，并严禁其他负荷接入。 3、电能质量的基本指标是_电压______和_频率、______，我国采用的工业频率是___50____ HZ。 4、各种高低压开关属__一_____次设备。 5、跌落式熔断器属于_非限流式______熔断器。 6、防雷装置所有接闪器都必须经过_引下线_与__接地装置__相连。 7、继电保护装置的基本要求是：__选择性____、___速动性____ 、___灵敏性_____ 、可靠性。
8、___真空____断路器适用于频繁操作、安全要求较高的场所。 9、在三相短路电流常用的计算方法中，___标幺制法___适用于多个电压等级的供电系统。 10、在工厂电路中，一次电路和二次电路之间的联系，通常是通过__电流互感器_____和___电压互感器____完成的。 三、名词解释（每题6分，共30分）： 1、什么叫电力系统？ 答：电力系统：由发电厂、电力网和电能用户组成的一个发电、输电、变配电和用电的整体，称为电力系统。 2、什么是尖峰电流? 答：在电气设备运行中，由于电动机的启动、电压波动等诸方面的因素会引起短时间的比计算电流大几倍的电流成为尖峰电流。 3、什么叫无限大容量的电力系统? 答：无限大容量的电力系统是指，当电源距短路点的电气距离较远时，由短路而引起的电源输出功率的变化，远小于电源的容量的电力系统。 4、什么叫过电压？ 供电系统正常运行是，因为某种原因导致电压升高危及到电气设备绝缘，这种超过正常状态的高电压被称为过电压。 5、什么是光通量、发光强度、照度和亮度？ 光通量：光源在单位时间内向周围空间辐射出的使人眼产生光感觉的能量； 发光强度：光源在给定方向上单位立体角内辐射的光通量； 照度：受照物体表面上单位面积接受到的光通量；
矿山电工学开卷考试复习题 一、单选题 1、下列那些设备属于一级负荷（D）。 A.办公室 B.矿灯房 C.采煤机 D.井下水泵房 2、照明、信号、手持式电气设备的供电额定电压不超过（B）。 A.24V B.36V C.127V D.220V 3、本安型电器设备的标志为（A）。 A. i B .e C. n D. d 4、我国煤矿井下电网普遍采用的中性点运行方式为（D）。 A.中性点直接接地 B.中性点经消弧线圈接地 C.中性点经小电阻接地 D.中性点不接地 5、在同样的条件下发生的触电事故，下面的结论错误的是（A）。 A.直流触电电流比交流触电电流危害大 B.高频触电电流比工频(50HZ) 触电电流危害小 C.触电电流越大对人体的危害越大 D.触电时间越长对人体的危害越大 6、对一类负荷如何供电（A）。 A.两个独立电源 B.专用线路 C.单回路 D.ABC都对。 7、煤矿井下向采煤机供电一般采用（D）。 A.铠装电缆 B.架空线 C.一般型橡套电缆 D.屏蔽型橡套电缆 8、一熔断器的额定电流为300A，则其内不可装入的熔体为（C）。 A.额定电流为300A的熔体 B.额定电流为200A的熔体 C.额定电流为500A的熔体 D.额定电流为250A的熔体 9、井下主接地极装设在（B）。 A.中央井下变电所内 B.井底车场水仓中 C.井下采区变电所内 D.采区工作面 10、ZQ20-3×95-6-100电缆中100的含义是（D）。 A.额定电流 B.截面积 C.工作电压 D.长度 11、下列哪些电气设备不属于隔爆设备（A ）。 A.矿用一般高压配电箱 B.移动变电站 C.井下采煤工作面信号按钮 D.井下电话 12、DW80系列馈电开关型号中W的含义是（B） A.室外用 B.万能式 C.功率单位 D.隔离开关 13、一般相比之下，10000Hz的交流电流相比50Hz电流对人体的危害（A）。 A. 小 B. 大 C. 同样 D.不确定 14、下列保护中属于矿井三大保护的是（A） A.漏电保护 B.过负荷保护 C. 保护接零 D. 欠压保护 15、阀型避雷器主要用于（A）保护。 A、大气过电压 B、操作过电压 C、电弧接地过电 D、截流过电压 16、交流接触器的短路环的作用是（B） A.用来将交流电源短路 B.消除交流接触器的抖动和噪声 C.灭弧的作用 D.防止交流电源短路 17、矿井高压电网的单相接地电容电流不得超过（A），否则必须采取措施，例如安装消弧线圈。 A、10A B、20A C、30A D、50A
一、填空 1、工厂供电是指工厂所需电能的和，亦称。 2、工厂供电必须达到、、、的基本要求。 3、和是衡量电能质量的两个基本参数。额定频率为Hz通称为工频。 4、档距又称，弧垂又称。 5、尖峰电流是指持续时间的短时最大负荷电流。 6、工厂电力线路有、、等基本接线方式。 7、电杆按其在架空线路中的功能和地位分，有、、、跨越杆、分支杆等形式。 二、单项选择题 1．工厂供电系统对第一类负荷供电的要求是（） A．要有两个电源供电。B．必须有两个独立电源供电。 C．必须要有一台备用发电机供电。D．必须要有两台变压器供电。 2．某工厂一台10KV,500KW备用发电机组,该发电机的额定电压是（） A．10KV B．9.5KV C．11KV D．10.5KV 3．大容量大面积10KV供电系统其变压器中性点应（）。 A．直接接地B．对地绝缘C．经消弧线圈接地D．经高电阻接地4．中性点不接地系统，当一相故障接地时，规定可以继续运行（）小时。 A．0.5小时B．1小时C．2小时D．4小时。 5．中性点不接地系统，当一相故障直接接地，另外两相对地电压为原有电压的（）倍。A．1倍B．√2 倍C．√3 倍D．2倍 6．380/220V系统的三相四线制，中线截面为相线的（） A．0.5倍B．1倍C．2倍D．3倍. 7．电能生产、输送、分配及使用过程在（）进行的。 A．不同时间B．同一时间C．同一瞬间D．以上都不对8．变压器短路损耗试验副边电流应该为额定值的（）。 A．1倍B．0.85倍C．0.5倍D．0.25倍左右9．SF6断路器的灭弧能力是一般空气断路器的灭弧能力的（）倍。 A．10 B．20 C．50 D．100 10．真空断路器适合于（）。 A．频繁操作，开断容性电流；B．频繁操作，开断感性电流；C．频繁操作，开断电机负载；D．变压器的开断。 11．户外高压跌落式熔断器的代号是（）。 A．RW B．RN C．RM D．RT 12．变电所通常采用（）对直击雷进行保护。 A．避雷针B．管型避雷器C．伐型避雷器D．消雷器 13．对架空线路自动重合闸次数不得超过（）次。 A．1 B．2 C．3 D．4 14．变压器的避雷装置应该装设（）。 A．管型避雷器B．阀型避雷器C．氧化锌避雷器D．消雷器15．容量在10000KVA以上的变压器必须装设（）。 A．瓦斯保护B．纵差保护C．速断保护D．过流保护。
2020年电力交易员考试复习题库158题【含答案】 一、填空题 1．在日前现货市场预出清结束后，发布各机组次日发电预计划曲线和富余发电能力，作为参与省间现货市场的边界条件。 参考答案：省内 2．运行日为执行日前电能量市场交易计划的自然日，每为一个交易出清时段，每个运行日含有交易出清时段 参考答案：15分钟，96个 3．政府部门按职能对参与山西电力市场的市场主体、电网企业进行信用监管。协助能源监管机构、政府部门开展信用监管。 参考答案：能源监管机构电力交易机构 4．电力批发交易是指发电企业、、之间通过市场化方式进行的电力交易活动的总称 参考答案：售电公司、电力大用户 5．在交易规模方面，以为主，为补充。 参考答案：中长期交易、现货交易 6．现货交易中，省内日前现货市场预出清，确定省内机组开机方式和发电预计划。在此基础上，参与。 参考答案：省间日前现货交易 7．参与交易的发电企业的关口计量点，原则上应设在， 参考答案：产权分界点 8．市场出清：指调度机构根据市场运营规则基于SCUC/SCED市场出清程序软件计算确定各机组和价格的过程。 参考答案：中标电力现货市场 9．各台发电机组的缺省申报参数原则上一年内允许更改（）次 参考答案：1 10．省内新能源消纳困难时，优先通过市场交易，省内无法消纳的部分，通过华北跨省
调峰市场消纳。 参考答案：省内调峰 11．风火深度调峰市场与现货市场联合优化、出清。 参考答案：一体 12．电力调度机构基于所掌握的运行日基础边界条件，提出各自调管范围内的电网安全约束，作为现货电能量市场优化出清的条件。 参考答案：边界 13．报价曲线必须随出力单调非递减 参考答案：增加 14．新能源机组按照的方式参与现货交易。 参考答案：报量不报价 15．日前电能量市场采用定价机制，根据省内实际阻塞情况，采用形成分时电价机制。参考答案：统一边际 16．深度调峰市场与省内现货市场、一体出清 参考答案：联合优化 17．我省目前目录电价中，1-10kV大工业用电电度电价为（）元 参考答案：0.5082 18．全省年用电量最大的地级市是（）市 参考答案：运城 19．按一次能源类型分，我省占比最高的发电机组类型是（）机组 参考答案：火电 20．我省电网通过1000kV长南荆线与（）电网相连 参考答案：华中 21．我省目前输配电价中10kV大工业用户的输配电价为（）元 参考答案：0.1188 22．我省目前输配电价中110kV大工业用户的输配电价为（）元 参考答案：0.0688
习题库 1、工矿企业对供电有那些要求？为什么要有这些要求？ 2、什么是电力系统？什么是电力网？ 3、电网的接线方式有那些？各有何优缺点，适用于那些场合？ 4、中性点运行方式有几种？各种方式的优缺点，适用于那些场合？小接地电流系统当发生一相接地时，各相的接地电压如何变化？画出当一相接地时的电压电流相量图。工矿企业总变电所的主接线有那几种方式？各有何特点？各适用于什么场合？ 5、工矿企业6（10）KV配变电所和车间变电所的主接线形式有那几种？各有何特点？各应用于什么场合？ 6、井下中央变电所接线有何特点？对其位置和峒室有何要求？采区变电所接线有何特点？对其位置峒室有何要求？ 7、工矿企业用电设备按工作制分那几种？各有何特点？什么是负载持续率？统计负荷时不同负载持续率下的额定容量为什么要损算成统一负载持续下的额定容量？ 8、什么是需要系数？什么是负荷系数？什么是同时系数？什么是加权平均功率因数和加权平均效率?为什么要加权平均效率？ 9、统计负荷时为什么要将单相用电设备换算成等效三相负荷？如何进行计算？ 10、泵机修车间有冷加工机床12台，共50KV ，水泵与通风机共4台，容量为5.1 KV(ε n=15%)电焊机3 台,共10.5KV( εn=63%)试确定车间的计算负荷 11、为什么提高功率因数？如何提高功率因数？ 12、并联电容器的补偿有几种？各有什么优缺点？电容器组一般采用何种接线方式？为什么？ 13、某工厂变电所装有一台S9-630/10型电力变压器其二次侧（380V）的有工计算负荷为420KW无功计算负荷350Kvar 试求此变电所一次侧的计算负荷及功率因数。如果功率因数未达到0.9，问此变电所低压母线上应装多少电容器才能达到要求。 14、莫工厂现装有一台 S9-1000/10型的电力变压器，而实际负荷只有360 KV，长期低负荷运行，现为节约用电，拟摸成S9-500/10型的电力变压器，已知该地区实行两部电费制，基本电费每月为5元/ KVA电度电费为0.3元/kWh,问该长跟换变压器每年节约多少电费（功率因数按0.9） 15、已知莫变电所的计算容量有功功率为5620KV，无功功率为4010Kvar. 现在将功率因数提高到0.95，试选择并联电容器的容量，台数；选择电力变压器，并计算变压器的损耗？ 16、什么是经济负荷？什么是临近负荷？什么是临近负荷率？它们有什么不同？ 17、什么是短路？产生短路的原因有那些？短路的危害是那些？ 18、短路有那几种？计算短路电流的目的和任务是什么？ 19、什么使无限大容量系统？什么是有限电源容量系统，两个系统中短路电流的变 化有什么区别？ 20、思念是短路电流的冲击值，短路次暂态电流和短路稳态电流？在无限大容量系统中它三者有何区别？ 21、短路电流非周期分量的初始值与什么有关？产生短路电流的冲击值的条件是什么？ 22、已知年矿山地面变电所6KV母线上短路电流为68MV A 井线路限流电抗器的额定电压为6KV，额定电流为200A，百分电流为4，下井铜芯铁装电缆主芯线截面为702，长度为520没，中央变电所有Ks7--315＼6型变电所，其技术参数见表4-9，其短路计算如图所示，试求1、井下中央变电所6KV母线上的三相短路电流短路电流冲击值和短路容量。2、矿用变压器二次侧660V 母线上的三相短路电流短路电流 23、摸地区变电站通过一条长4Km ,的10KV架空线路供电给摸工厂一个装有两台并列运行的Sl7-800＼10 型的变压器的变电站，地区变电站母线上的短路容量为300 MV A设10 KV线路电抗X=0.4?＼Km, 使用绝对值求法求该长变电所10KV 高压侧和380V 低压
工厂供电测试题参考 1 《工厂供电》习题 习题一、填空 1、负荷中心一般有变电所或配电所?电压的升高或降低是通过?变压器?来完成。 2、将发电厂的电能送到负荷中心的线路叫?输电?线路。 3、将负荷中心的电能送到各用户的电力线路叫?配电?线路。 4、在电力系统的内部?应尽可能的简化?电压?等级?减少?变电?层次?以节约投资与降低运行费用。 5、决定供电质量的主要指标有?电压、频率、波形、供电连续性?。 6、负荷曲线是一种反应?电力负荷随时间变化情况?的曲线。 7、在近似计算中有时要用到线路平均额定电压?它是线路两端变压器两端电压的?代数平均值?。 8、计算负荷是按?发热条件?选择电气设备的假定负荷。 9、工厂供电系统对第一类负荷要求必需有?两个以上的独立电源供电?。 10、供电部门征收电费将用户的?功率因数?做为一项重要的经济指标。 11、工厂的低压配电电压主要依据?工厂用电设备的性质?来决定。 12、决定总降压变电所和车间变电所通用的原则?其中?靠近负荷中心?是最基本原则。 13、确定负荷中心可以用?直观的负荷指示图?来粗略的制定?也可以用类似于力学的重心的方法。 14、主电路图中的主要电气设备应采用?国家规定的图文符号?来表示。
15、单母线分段方式适用于?一、二级负荷?比重较大?供电可靠性要求较高的车间变电所。 16、连接计费用电度表的互感器准确度应为?0.5级??且规定不与保护、测量等回路共用。 17、在变压系统中不同准确度的电流互感器其二次侧一般不将?测量和保护?混用。 18、在电源进线的专用计量柜上?必需装设计算电费用的三相?有功和无功?电度表。 19、高压配电网和低压配电网的接线方式有三种?放射式、树干式和环形?。 20、工厂低压配电系统接线方式有?放射式、树干式、混和式和环形?等方式。 21、工业企业的户外配电网结构最常见的便是?架空线和电缆?。 22、车间线路的室内配线线路多采用?绝缘导线??但配电干线多采用?祼导线?。 23、变压器的铁芯有两种基本结构芯式和壳式?铁芯本身由?铁芯柱和铁轭?两部分组成。 24、变压器在运行中内部损耗包括?铜损和铁损?两部分。 25、互感器的功能主要用于?电量的测量和继电保护。? 26、电力系统中出现最多的故障形式是?短路。? 27、电源为有限容量时?电源的阻抗就?不能忽略。? 28、电源为无限大容量时?外电路所引起的功率改变对电源微不足到?电源的?电压和频率?保持不变而恒定。 29、对称分量法是将一个?不对称?三相电流或电压分解成三个对称电流和电压系统。 30、继电保护装置就是反应于供电系统中电气元件发生故障或不正常运行状态??并动作于断路器或反应信号的一种自动装置。
自从走上岗位的第一天起，我就认为，付出越多，得到的回报就越多，我始终把公司的经营理念作为指导自己工作的最高准则。缺乏专业知识，我就默默勤奋学习，没有相关经验，我就积极请教，不为别的，只为对得起自己的每一寸光阴，对得起各级领导的信任与培养。爱岗敬业知难而进我是这样想的，也是这样做的，我的工作日程表上没有上下班，没有节假日，就连生病也不例外。在到xxx所的近一年里，我从来不计较工作时间的长短，从来不吝啬节假日的加班，为了确保xxx这个占据公司50%以上供电量的大所能顺利交割到电力营销知识新系统，为了让这个历史最为悠久的老牌供电所以崭新的营销面貌服务于社会，我在所领导的大力支持下，先后组织成立了“客户档案清理小组”、“配变台区清理小组”等多个阶段性工作小组，亲自组织实施，制定了详细的组织措施、应急措施及工作流程，带领抄、收、核、计量、业扩等全体营销班组百余人，不分昼夜，先后对我所12余万客户基础资料及系统历史数据进行了近百万次的校核，克服了种种难以用言语形容的困难，保证了基础数据的准确性和连续性，为xxx所踏步电力营销新时代打下了坚实的基础。xxxx年8月2日晚，我肯定地向公司分管副总经理黄莉汇报：新老系统交割成功，历史电费及欠费信息导入无误，新老系统数据量完全一致，xxx所上线成功具备运行条件。那时的我，开心地笑了，历时半年的艰辛与酸楚瞬间化为乌有，那一夜，我美美地睡了一觉。认真钻研无私奉献对营销战线而言，今年无疑是浓墨重彩的一年：“电力营销知识新系统”的上马，“四分管理办法”的出台等，意味着全体营销工作者站在了同一个起跑线。面对从未经历的两门课题，尽快全面掌握和运用新系统，深入理解台区管理办法和实施细则，是未来营销管理必备的基础知识。新系统筹备初期，我参与到业扩子系统专家工作组，面对陌生的操作界面与流程，翻着厚达200多页的操作手册，我们只有一个礼拜的时间，不光是要去熟悉和掌握运用这个新系统，而是肩负着公司去发现和纠正新系统存在的不足与漏洞，提出我司的新需求。整整7天，我埋头在信息中心的电脑前，一次次地反复操作，一遍又一遍地与软件商请教、交流、争辩着，专家组最终提出新需求10余项，发现程序漏洞20余项，完成了公司交派的任务，为业扩子系统的上线运行提供了有力支撑。上线前期是努力学习和掌握新系统的运用，上线后才是真正的实战阶段，xxx所有着全司内最为复杂的供电客户群，业扩、核算子系统出现的困难有些甚至连软件开发商都难以解决。为此公司多次召开专题会，研究解决方案，最终采纳了我提出“xxx合户”的建议。公司王伟总经理在专题会上作出明确指示：做好前期准备工作，2009年1月1日xxx所实施合户，拿下这块卡在公司咽喉的硬骨头！又是一场硬仗！我和我的伙伴们已经准备就绪，时刻准备着为公司营销事业奉献青春。台区考核装置于今年9月安装完毕，如何有效的实施台区管理及考核措施成为我所乃至公司的新问题，为此，我查阅网上数十篇相关管理模式，通过各种渠道借阅到周边国家电网公司的管理办法，成功地拟定“分压、分线、分片、分台四分管理办法及考核细则（初稿）”，针对我所供电面积大，考核对象多，主城区低压线路交错复杂等多种困难，又拟定了“xxx城区供电所台变考核分步实施步骤”，有计划，有目标地去推进，去完成。11月，我们成功地对相关台区责任人员进行个人电费回收率和线损率综合考核，12月完成722台配变线损率和回收率同步考核。真诚服务创新思维我所客户规模12余万户，如何快速响应和满足不同类别客户个性化的服务需求成为我们现阶段和未来营销工作研究的重点。针对xxx 所人多面广的实际情况，我们首先强化营业网点服务职责，畅通营业网点客户信息收集、传递和反馈功能，认真落实“一站式”服务”和“电话首接制”，统一着装，统一语言，微笑服务，配合电力营销知识新系统的运用，极大地提高了业务处理能力，缩短了业务办理周期；其次，在今年9月份，经公司同意，通过任命和竞聘两种形式，组建了大客户经理班，打破原大小客户归口抄表班的管理模式，明确其具体工作职责和范围，针对性地为大客户提供全天候24小时的售后服务。通过客户走访、客户满意度调查等多种形式来满足大客户们不同层面的需求，客户只需一个电话，其它的事情交由我们来办。9月初，我接到移动公司信号基
第一篇电厂班组安全活动记录 《班组安全活动记录表》 单位名称铆焊分厂、圆环链分厂、起重机分厂、装配分厂 班组名称下料组、铆焊一组、铆焊二组、铆焊三组、机加工组、班组安全活动记录表对焊组、冲压组、热处理组、装配组 河北通成煤矿设备有限责任公司 二零一三年 班组安全活动记录表 班组安全活动记录表 班组安全活动记录表 班组安全活动记录表 第二篇电厂班组安全活动记录 《土方开挖班组安全活动记录表》 工程名称宁波镇海商帮公园西侧1-3号地块一期II标段班组挖机 记录人 工程名称宁波镇海商帮公园西侧1-3号地块一期II标段班组挖机 记录人 工程名称宁波镇海商帮公园西侧1-3号地块一期II标段班组挖机 记录人 工程名称宁波镇海商帮公园西侧1-3号地块一期II标段班组挖机 记录人
工程名称宁波镇海商帮公园西侧1-3号地块一期II标段班组挖机 记录人 第三篇电厂班组安全活动记录 《班组安全活动记录表(泥工)-1》 班组名称泥工班组 班组名称泥工班组 班组安全活动记录表 班组名称泥工班组 班组名称泥工班组电厂班组安全活动记录 班组名称泥工班组 第四篇电厂班组安全活动记录 《安全活动记录》 安全活动记录 培训内容班组人员安全职责 培训纪录 (1)认真学习和严格遵守各项规章制度、劳动纪律，不违章作业，并劝阻制止他人违章作业。 (2)施工中时时、处处、事事注意做好安全施工。 (3)正确分析、判断和处理各种危险因素，把事故消灭在萌芽中，对自己无法处理的隐患，要及时报告班组长或工地领导。 (4)发生事故，要果断正确处理，及时如实向领导报告，认真保护现场，作好详细记录。 (5)加强设备维护，爱护安全设施，保持作业现场整洁，做到工完料净场地清，认真搞好文明施工。 (6)上岗必须按规定着装，正确使用各种防护用品和消防器材。
1.属于隔爆电气设备有移动变电站、井下采煤工作面信号按钮、采煤机。 2.电流互感器二次额定电流为5A。 3.熔断器的额定电流应不小于熔体的额定电流。 4.人体触电时，极限安全电流为30mA·s。 5.《煤矿安全规程》规定：接地网上任一接地点的接地电阻不得超过2 。 6.一般工作场所的照明灯和电动机允许电压偏移范围为±5% 7.电压互感器二次侧的额定电压一般为100伏。 8.能带负荷操作并能切断短路电流的低压开关是断路器。 9.一般认为在距单根接地体或接地故障点20米左右的地方，电位已趋近于零。 10.煤矿供电的三大保护是过流保护、漏电保护、保护接地。 11.保护线（PE线）的功能是为保障人身安全，防止触电事故的发生使用的接地线。 12.变压器的功率损耗包括有功损耗和无功损耗两部分。 13.为了区别相序，三相交流母线U相涂以黄色，V相涂以绿色，W相涂以红色。 14.矿用电气设备分矿用一般型和矿用防爆型两大类。 15.矿山电力负荷分为三类：分别是一类负荷、二类负荷和三类负荷。 一类负荷是指凡突然中断供电可能造成人身伤亡事故或重大设备损坏，给企业造成严重经济损失的用电负荷。 （应采用两个独立的电源供电，任何一个电源因故障或检修而断电时，都不影响其他电源的继续供电）二类负荷是指凡突然中断供电可能造成大量减产，或停产较长时间才能恢复，给企业造成较大经济损失的用电负荷。 （一般采用取自变电所不同母线的双回路供电，中、小型矿山采用单回专用线路供电） 三类负荷是指凡不属于一、二类负荷的其他负荷。 （一般采用单一回路供电，不考虑备用电源） 16.矿用隔爆型自动馈电开关能在被保护线路发生过流或漏电时，自动跳闸。 17.架空线路由电杆、横担、绝缘子、金具、拉线和导线（包括避雷线）等组成。 18.开关在分断带有电流的电路时，在动、静触头间产生的白光称为电弧。 19.用来防止直接雷击的装置是避雷针（线）。 20.工矿企业供电的基本要求：供电安全、供电可靠、供电质量、供电经济。 21.矿用电气设备的隔爆外壳必须具有隔爆和耐爆性能。 22.触电按电流对人体的伤害程度分为电击和电伤两大类。 23.输电线路分架空线路和电缆线路两大类。 24.短路电流比正常工作电流大得多，短路电流通过供电系统的电气设备及导线时，一方面要产生很大的电动力，即电动效应；另一方面要产生很大的热量，即热效应。 25.煤电钻保护装置具有短路保护、过载保护、漏电保护等功能。 26.电气设备的过电压按产生的原因可分为直击雷过电压和感应雷过电压两类。 27.电容器补偿方式有单独就地补偿方式、分散补偿方式和集中补偿方式三种。 28.矿井变电所的主变压器台数应选用2台及以上。 29.交流电额定电压为1200伏及以下的开关（电器）属于低压开关（电器）。 30.提高自然功率因数的方法： (1)正确选择并合理使用电动机，使其不轻载或空载运行。 (2)合理选择变压器容量，适当调整其运行方式，尽量避免变压器空载或轻载运行。 (3)对于容量较大，且不需调整的电动机（如矿井通风机），尽量选用同步电动机，并使其运行在过激状态。
工厂供电期末考试题库试题 一、判断题： 1、一级负荷一般由两个回路供电，两个回路应尽量引自不同的变压器或两段母线（） 2、在输送功率和距离一定时，选用电压越高，电压和电能的损失就越小，电压质量容易保证。（） 3、用电设备的额定电压就是供电线路的额定电压。（） 4、用户从一个方向得到电能的电网是闭式电网（） 5、电压和频率过高或过低都会影响电力系统的稳定性（） 6、目前在35-60kv的高压电网中多采用中性点经消弧线圈接地方式。（） 7、当把三项绕组做成星形联结时，三相绕组的末端形成一个公共点，这个点对地电位为零。该点称电源的中性点。（） 8、电网是由不同等级线路和输配电设备组成的。（） 9、我国电力系统的额定频率是50赫兹（） 10、家庭用电属于二级负荷( ) 11、工厂供电，是指工厂所需电能的供应和分配，亦称工厂配电。（） 12、目前我国110KV及其以上的电网均采用中性点不接地方式（） 13、电力系统调度规章规定，单相接地运行时间一般不能超过5个小时（） 14、工厂供电系统由工厂总降压变电所、高压配电线路、车间变配电所、低压配电线路及用电设备组成。（） 15、供电系统中降压变电所的作用是接受电能、变换电压和分配电能，而配电所的作用是接受电能和分配电能。（） 16、电网的频率降低，只影响电动机的功率，而转速不变。（） 17、中性点不接地系统当发生单相接地时，因相间电压不变，故可以继续长时间运行。（） 18、工厂变配电所的位置应该尽量靠近负荷中心。（） 19、工厂变配电所的位置应该接近电源侧。（） 20、变电所中有配电变压器，而配电所中没有配电变压器。（） 21、工厂变配电所的大门最好朝西开。（） 22、工厂变配电所应当考虑节约占地面积和建筑费用。（） 23、变压器室的建筑属一级耐火等级建筑物，门窗材料应满足相应的防火要求。（） 24、为了使电杆稳固，有的电杆还安装有拉线或帮桩。（） 25、架空线路的导线一般采用铜导线。（） 26、钢芯铝绞线一般只用于避雷线和电杆拉线。（） 27、木杆具有重量轻、施工方便、绝缘性能好等优点，以前曾被广泛采用。（） 28、根据所处位置、承担任务及受力情况的不同，电杆结构型式也不相同。一般按它的作用可分为直线杆、耐张杆、转角杆、终端杆、分支杆和跨越杆等。（） 29、变压器只能改变电压的大小而不能改变电压的频率。（） 30、导线的弧垂是由导线自身荷重形成的，弧垂不能过大，也不能过小，过大则在导线摆动时容易造成相间短路，过小则导线拉力过大，可能造成断线或倒杆现象。（） 31、线路巡视检查的方法有定期巡视、特殊巡视、夜间巡视、故障巡视和登杆塔巡查。（） 32、耐张杆又称断连杆，是架空线路直线分段线路的支撑点。（）
一、单项选择题 1.（）主要负责供电所综合管理、所务管理等综合性工作及营业厅业务咨询与控和分析等所内工作。A.综合班a 2若干个工作地点相邻的台区经理组成供电服务小组，以小组为单元划分农村供电服务网格，由(）统筹安排工作任务，实施供电服务网格化管理。D.配电营业班 3.以“互联网＋营销服务”、“互联网＋配电运检”为支撑，推广应用（）移动业务终端，实现客户服务、低压配网运维日常业务的智能化管理、可视化监控和信息化调度。D.台区经理 4.供电服务网格内的台区经理相互支援配合，协同开展工作，实现人员互为支撑，工作有监护、质量有监督。实施初期，人员素质暂时达不到“全能型”要求的，可按照配电运维人员、营销服务人员（）组合的方式配备台区经理。A.“１＋１ 5.推动功能转型。推动供电所营业厅由传统业务型向（）转变，通过优化营业厅功能设置、升级硬件设备设施、完善业务渠道等措施，着力打造智能化、体验型的实体营业厅。D.体验型 6.为平衡季节用电差异，阶梯电价按（）为周期执行。B.年度 7.居民客户每日按欠费总额的（）计算.B.千分之一 8.综合班和配电营业班的关系是（）D.相互配合、密切协作、互相支撑 9.全能型供电所建设要实现综合业务监控平台与（）的贯通。C.台区经理移动作业终端 10.台区经理在接到客户用电申请后，应告知客户提供一种有效身份证明（包括营业执照或组织机构代码证）及填写报装申请单，并严格执行“（）”制，利用移动作业终端现场受理客户用 C一证办理 12.35KV 及以上电压等级的客户，每（）个月至少用电检查一次。C.6 13.《供电营业规则》第二十三条规定：对于用电客户减容期限规定是（ A）。 （A）最短期限不得少于六个月，最长期限不得超过两年； 14.《供电营业规则》第八十五条规定：以变压器容量计算基本电费的客户，备用变压器属冷备用并经供电企业（D）的，不收基本电费。（D）加封。 15.为平衡季节用电差异，阶梯电价按（ D ）为周期执行。全年分档电量按月度电量标准乘以月份计算，执行相应分档的电价标准。(D)年度 16.根据《国家发改委、教育部关于学校水电汽价格有关问题的通知》(发改价格【2007】2463号)，下列描述正确的是( D) (D)学校教学和学生生活用电是指：学校教学教室、图书馆、实验室，行政类用房等教学设施，以及学生宿舍、澡堂、食堂等学生生活设施用电。 17.两部制电价包含两部分：一是以客户用电容量或需量计算的（C）；一是以客户耗用的电量计算的电度电价。(C) 基本电价 18.根据电价政策，( D )及以上一般工商业客户应执行力调电费。 (D) 100kVA 19.我省2012年7月1日施行的居民阶梯电价中规定：“一户一表”居民用户按电力公司抄表周期正常交纳电费，年用电量2520度及以下执行现行电价每度0.5469元；2520-4800度部分执行第二档电量加价标准，为每度（ A ）。(A)0.5969 20.《供电营业规则》第七十四条规定：当用电计量装置不安装在产权分界处时，线路与变压器损耗的有功与无功电量均须由（ D）负担。（D）产权所有者。 21.我省 2012年7月1日施行的居民阶梯电价中规定：户籍人口5人及以上的“一户一表”居民用户，第一档电量每月增加( A )度至( )度。 (A)100、310 22.《供电营业规则》第一百条规定：未经供电企业同意，擅自在电价低的供电线路上擅自
供电所安全活动创新 供电所是电力企业的细胞，电力企业的安全生产最终还是由供电所来实现，针对新时期安全教育面临的情况，我们创新供电所安全活动，取得良好成效。 通过认真分析沿袭多年的供电所安全活动的开展情况，我们认为供电所安全活动老一套主要有3个环节未处理好，导致实效性差。首先是没有解决好“为什么要学”的问题。供电所在组织安全活动时，缺乏制度约束，没有对活动效果进行评价，安全活动质量高低一个样。同时，安全活动不能提供足够吸引供电所职工的内容，缺乏吸引力，员工不感兴趣。二是没有解决好“学什么”的问题。原有的安全活动内容以单纯传达上级精神、事故案例为主，缺乏实际内容，针对性不强。三是没有解决好“怎么学”的问题。安全活动一般以安全员念文件、通报为主，员工积极性低，一般不做记录，不主动参与，注意力不集中。对此，我们在组织供电所开展安全教育活动中，有针对性的进行整改，创新。首先，完善供电所安全活动管理制度，实施安全活动评价制度。所主任对供电所安全活动全过程进行考核和规范，对每次安全活动中职工的出勤率、发言率、现场组织效果、纪律、活动时间等五个方面进行考核，当场评价，最后组织简单的关于每次安全活动的小问答，检验学习成果。这样一来，因为对
个人进行考核，使员工用心参与。二是精心组织活动内容，增强吸引力。安全活动内容主要有交流、传达、学习、反思、安排、演练六个方面，即：由安全员根据当前生产需要，提出交流主题，同时各个班组组织人员准备发言材料，进行经验、思维、方法的共享，每次安全活动主题交流时间20分钟；传达上级精神及有关文件；结合当前的生产、设备状况、气候等特点，学习有关安全生产制度、技能、方法等，增强学习内容的针对性；反思前段时间安全生产的不足；安排下一阶段安全生产重点。活动的方式旨在使人人都参与，在开展安全活动时，加入现场照片、声音等元素，图文并茂，生动活泼。该措施大大激发了员工的参与程度，同时在每次开展安全活动时对前段时间好的施工现场或好的行为进行奖励，对不好的地方提出来让员工讨论问题在哪里，并对发言有深度的员工给予一定的奖励。在组织安全活动时，出台专门的制度，要求每位员工参加安全活动时必须使用专用记录本记录安全活动内容，并记录学习感想。安全员每月对记录情况进行考核。有了记录员工可以进行温习，提高了进一步学习和持续记忆的能力；提高了员工参与安全活动的专注程度；员工发言时，先写好发言提纲，提高的发言的深度和广度。每季度组织一次在现场开展的安全教育活动，进一步提高大家的新鲜感及参与度。经过一段时间的运行，现场我们所的安全活动已经形成了良好的效果，员工积极参与，发
自测题一 ?填空（20分） 1.三相交流电力系统中，作为供电电源的发电机和变压器的中性点有三种运行方式：一种是电源中 性 占 ,一种是中性点， 八、、 再有一种是中性点。我国220/380V低压配电系统广泛采用中性点 运行方式。 2?年最大负荷Pmax就是 3.单相设备接于相电压时的等效三相设备容量Pe是 4?经济截面是指_____________________________________________________________ 。 5.电气上的“地”或“大地”指____________________________________________________ 6?安全电流我国规定为_____________ ，但是触电时间应按不超过 ______________ 。 安全特低电压是_________ 。 7. _____________________________ 雷电过电压的基本形式有，， _ 8. ____________________________________ 保护接地的型式有， 9.等电位联结是使电气装置各外露可导电部分和装置外可导电部分 ____ 的一种电气联结。 10 ?低压线路的结线方式主要有______________ , ___________ 二. 简述题（25分） 1.高压隔离开关有哪些功能？它为什么不能带负荷操作？它为什么能作为隔离电器来保证安全检修？ 2.低压断路器的瞬时、短延时和长延时过流脱扣器动作电流如何整定？ 3.并联补偿电容器采用三角形结线和星形结线各有何优缺点？高压电容器组宜接成什么结线？低压电容器 组宜接成什么结线？ 4.避雷针、避雷线和避雷带（网）个主要用在什么场合？ 5.电压偏差对异步电动机有什么影响？ 三. 绘图题（15） 画出低压配电保护接地形式，TN系统电路图，简述N线，保护线，保护中性线各有哪些功能。 四?计算题（40分） 1.确定下图所示供电系统中发电机和所有变压器的额定电压。（10分） T. T2 ____ 」______ "一220/380V 电网 ||仁 T I 厂T、、6kV电网
