初学者型奶粉罐天线 一、选型 先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。经过再三筛选，最终把制作目标锁定在罐头天线上。选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。 二、制作 圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。 笔者就是随便拿了一个奶粉罐制作的。 下面是参照外国WIFI网站的图片而画的制作图。 各数据如下： 中心频点＝2.445G 圆筒直径＝127mm 圆筒长度＝111mm 振子长度＝31mm 振子距圆筒底部边距＝37mm
从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！ 在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC 头，用于连接。但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。这样一来把损耗减到最低。有点专线专用的味道了！ 建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节 天线时给馈线和振子带来的影响！
天线发射接收原理及无线通信远距离调试方法 一、天线发射接收原理 1、抛物面天线的工作原理： 无线发射设备数字信号------高频电流------发射天线馈源（又叫照射器）------发射天线反射面------空间传播------接收天线反射面------接收天线馈源------高频电流------无线接收设备数字信号 2、普通板装天线的工作原理： 无线发射设备数字信号------高频电流------发射天线------空间传播------接收天线------高频电流------无线接收设备数字信号。 二、无线通信远距离调试方法 1、由以上可知，如果天线方式合适，就会出现如下图所示的情况：
上图中，馈源与无线电波通过反射面后汇聚成的焦点融为一体。 如果天线未放置好，则会出现以下情况： 上图中，馈源与无线电波通过反射面后汇聚成的焦点分开了。 上图中，天线接收到的不是最大截面的无线电波了。 方针： 观地形，看地图，找基准，调方向。 1）、以下情况不能通信： 2 、总结的十二字无线测试 2）、举例A 、以洈水之北干渠两次调试为例说明阻挡（障碍物）及方向问题。 为障碍物比天线矮一点不明俯仰角度问题。 调馈源就OK 了。 3）、无A 、（32字节），看信号通不通； 说明 以为房屋都是坐南朝北，从而定错了方向，以会对通信有什么影响。 B 、以武威市南营水库为例说第一次是通的，后来换铁塔后不通了，上信噪比软件如何调方向： ping 小包B 、ping 大包（1024字节或者更多），通过延时大小及稳定与否看方向正与
不正。 C、ping大包（ 60000 字节），通过延时大小及稳定与否看带宽与稳定性。 3、波瓣问题 1）、定向天线波瓣： 3）、正确通信方法 4）、错误的通信想法
基本电振子(赫兹偶极子) 电基本振子是一段长度l远小于波长, 电流I等幅同相的直线电流元i(t)=I cosωt, 它是线天线的基本组成部分, 任意线天线均可看成是由一系列电基本振子构成的。 立体角： 定义：立体角是以圆锥体的顶点为球心，半径为1的球面被锥面所截得的面积来度量的，度量单位称为“立体弧度”。和平面角的定义类似。在平面上我们定义一段弧微分S与其矢量半径r的比值为其对应的圆心角记作dθ=ds/r；所以整个圆周对应的圆心角就是2π；与此类似，定义立体角为曲面上面积微元ds与其矢量半径的二次方的比值为此面微元对应的立体角记作dΩ=ds/r^2；由此可得，闭合球面的立体角都是4π。 单位：steradian->sr=stereos+radian 球坐标系中计算：dΩ= ds /R2= ds=sin θ *d θ* dφ (sr) 辐射强度 定义：给定方向上单位立体角辐射的功率。 计算： 物理意义：反应在给定方向上辐射的大小 辐射功率： 定义： 辐射效率 定义：天线的输入功率仅有一部分转换为辐射功率，其余被天线及其附近结构所吸收。辐射效率定义为天线的辐射功率与净输入功率之比。 其中：为辐射电阻，为损耗电阻。 场强方向图： 定义：在固定距离r=r0的球面上，辐射电场强度随着角坐标的相对变化(函数)图形为场强方向图。方向图函数
作图二维平面图：○1极坐标图○2直角坐标图 功率方向图： 在固定距离r=r0的球面上，波印廷矢量的r分量随着角坐标的相对变化(函数关系)图形为功率方向图。方向图函数记为 按方向图特征的天线分类 各向同性天线：天线向各个方向均匀辐射。 方向性天线：天线在某些方向的辐射比其他方向的辐射强得多 全向天线：天线在某个平面内的辐射为无方向性，在其正交面具有方向性 波瓣： 半功率波瓣宽度： 定义：从方向图的原点过辐射强度是最大值一半(对应场强是最大值的)的点的矢量所夹的角度。（3dB波瓣宽度）。E面和H面的半功率波瓣宽度分别用2θHPE 和2θHPH表示。 第一零陷波瓣宽度： 定义：从方向图的原点与主瓣的根部相切的矢量所夹的角度。用2θ0表示 副瓣电平（SLL）： 定义：副瓣峰值与主瓣最大值之比。
自制双菱天线的疑问。 来自中国无线门户https://www.doczj.com/doc/2c10160684.html,/bbs/ 双菱天线 我1根据论坛上各位前辈的办法照猫画虎做了个双菱天线，没有买专门的馈线，就用普通电线先连接实验。在第一次接在网卡上的时候效果还很明显，在阳台上搜出了不少AP，而且还有2个没加密的……这是我以前从没搜到过的。但后来拔了一次天线后再连接就没什么效果了，搜不到那些AP了，而且原来一直上的一个AP信号都变得不太好了……………… 这是什么原因啊？ 问题1. 是一定要买专门的馈线吗？（仿佛有什么阻抗）普通电线不能用的吧？ 问题2. 那么这个馈线有没有什么型号呢？我去电子市场买的时候就说是接无线网卡的天 线就行了吗？ 问题3. 我做的天线是用的铝塑板做的反射面，应该可以用吧？只要是金属的就成吧？不 是非要铜板吧？！ 问题4. 如果用两个双菱天线，是不是一个接线芯内的信号线，一个接外面的屏蔽线？这样信号线和屏蔽线是断开的，我看到做单双菱天线，信号线和屏蔽线都是接在一个天线上，这样信号线和屏蔽线就是接通的，那么到底信号线和屏蔽线要不要接通呢？还是断开也可 以？？ 本人才入门不久，完全就是小白一个，问题很傻很天真，希望各位前辈不要笑我。知道的 就告诉我一下吧。谢谢。 附上我才做的双菱天线，我也不知道成不成，如果做得有问题，也请前辈明示。谢谢。 IMG_0909.jpg (38.2 KB)
一、易拉罐天线： 需要准备得工具和原料如下： 1、剪子一把 2、靓工刀一把 3、普通电工胶带适量 4、空易拉罐一只（铁壳铝壳均可，可乐雪碧都可以） 这几样工具都是通常家庭得常备工具 啥？你找不到易拉罐？ FT，马上给我到楼下去买一罐雪碧上来，一口气喝完它。 工具和原料备齐以后，咱们就要吧。 首先把易拉罐清洗干净，把里头得水倒掉。接着用靓工刀沿着易拉罐接缝得地儿慢慢切开，参考图片 接下来找到和这条接缝180度相对得还有一点一边，也用靓工刀慢慢切开 接着用剪子慢慢地沿着底边剪半个圆过去，另一头则剪还有一点半个圆，参考图片： 做好以后自己处理一下，主要是清理一下边缘（易拉罐非常锋利）预防日后得使用中弄伤了手。 在罐子底部和顶部开两个孔，和你原来得AP天线非常一下，直径大小可能大于天线一点就行了，套到AP天线上去试一下，必须可以自如地套进去，自然此时候没办法固定，罐子这原因是孔比天线大，只能松松地靠在天线上。：） 将贴不错得半个罐子套到原来得AP天线上试一下松紧程度，可能以能够套进天线而且保持必须得固定能力为准。如果太松得话就再贴部分胶带上去。再试一下旋转这半个罐子，要做到能够旋转自如。象下面相片中是可以得松紧程度： OK 成功 成效大伙尝试一下就了解了，信号有特明显得提升 二、奶粉罐天线： DIY精神是利用手头得资源，发挥第一得做用，咱们身边非常多得金属罐子，奶粉罐是最常见得了。 下面介绍下DIY 奶粉罐天线得过程： 根据测试，首先确定自己DIY得数据： 各数据如下： 中心频点＝2.445G 圆筒直径＝127mm 圆筒长度＝111mm 振子长度＝31mm 振子距圆筒底部边距＝37mm 你必须能问这数值是哪里来得？微波天线得制做精度很高，起码要达到毫米级，要不非常容易以至天线不可用，由于每个人获得得圆筒不一样，这有一个圆筒天线得通用计算器，可以精确得计算各参数，以此使这款天正在制做上达到实用化！ 通用计算器：http://www.saunalahti.fi/elepal/antenna2calc.php 从图片可以看出，馈线得屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，自然振子是馈线得芯线了，芯线与金属筒是绝缘得，这点必须得要小心！ 非常多爱好者都Like在圆筒加装N座或BNC座，接着在馈线得连接处做对应得N头或BNC 头，用在连接。可mr7感到虽说该办法对使用十分便利，可同时也对信号造成了损耗（估计1－2DBI），特别在2.4G得频段愈加明显！正是这个原因，mr7决定把屏蔽网直接焊在
无线电波在均匀介质 (如空气)中，具有直线传播的特点。只要测出电波传播的方向，就可以确定出信号源（发射台）所在方向。无线电测向是指通过无线电测向机测定发射台（或接收台）方位的过程，但是无线电测向运动中，要快速寻找隐蔽巧妙的信号源，必须掌握无线电波的传播规律。 一、无线电波的发射与传播 无线电波既看不见，也摸不着，却充满了整个空间。广播、移动通讯、电视等，已经是现代社会生活必不可少的一部分。无线电波属于电磁波中频率较低的一种，它可直接在空间辐射传播。无线电波的频率范围很宽，频段不同，特性也不尽相同。我国目前开展的无线电测向运动涉及三个频段:频率为1.8—2兆赫的中波波段，波长为150—166.6米，称160米波段测向；频率为3.5—3.6兆赫的短波波段，波长为83.3—85.7米，称80米波段测向；频率为144—146兆赫的超短波段，波长为2.08—2.055米，称2米波段测向。 （一）无线电波的发射过程 无线电波是通过天线发射到空间的。当电流在天线中流动时，天线周围的空间不但产生电力线 (即电场)，同时还产生磁力线。其相互间的关系，如图2-1-1所示。如果天线中电流改变方向，空间的电力线和磁力线方向随之改变。如果加在天线上的是高频交流电，由于电流的方向变化极快，根据电磁感应的原理，在这些交替变化的电场和磁场的外层空间，又激起新的电磁场，不断地向外扩散，天线中的高频电能以变化的电磁场的形式，传向四面八方，这就是无线电波。从图2-l可知，电力线 (即电场)方向与天线基本平行，磁力线 (磁场)的形状则是以天线为圆心，与天线相垂直的方向随之变化的无数同心圆。 图2-1-1 无线电波的发射 （二）无线电波的特性 l.无线电波的极化 交变电磁场在其附近空间又激起新的电磁场的现象称无线电波的极化。空间传播的无线电波都是极化波。当天线垂直于地平面时，天线辐射的无线电波的电场垂直于地平面称垂直极化波。天线平行于地平面时，天线辐射的无线电波的电
AAAA公司 汽车天线设计指南 工程部编制 2003年2月16日
前言 为便于公司产品设计人员设计、开发汽车天线时，在材料选择、连接方法、产品结构、配合公差和功能/性能方面，借鉴公司同类产品的经验，降低成本、减少失误，提高新产品的开发速度和质量，编制本设计指南，供公司设计人员设计、开发新产品时参考。 编者：
一、汽车天线的类型： 根据汽车天线的按装位置和结构分为： 1. 前窗隐藏式天线：这类天线按装在前窗的左侧上方，天线座按前窗的倾斜角度设置天线杆的倾斜角度，天线杆可全部缩进线座上的天线杆护管内。天线杆大多数是φ 2.5-3mm的不锈钢丝，也有部分是二节拉杆式的。 这类天线设计开发时，除考虑性能/功能、连接方法符合常规汽车天线的技术要求外：（见常规汽车天线的技术要求）a．必须根据顾客车身天线按装孔的中心距、偏移角度和天线的倾斜角度及车壳弧度，设计天线座的按装孔中心距、偏移角度、天线的倾斜角度和天线座底面弧度。保证天 线的可装配性。 b．根据整车厂的装配要求，线座垫片和线座的装配连接方法，必须设计为卡口装配，避免垫片和线座分离影响装 配速度。 c．选用合格的线座注塑材料，避免天线座开裂和老化（常用PP/PA）。 d．根据顾客的要求，选择合适的同轴电缆线，使天线的阻抗很好地与收音机的输出阻抗匹配。 2．前窗拉杆式天线： 这类天线按装在汽车前窗左侧下方，基本上都是拉杆式的，天线座与车身的接触面积很小，用自攻螺钉按装不需考虑
线座的底面弧度，只需考虑支架的中心高符合天线按装要求。 这类天线设计时除选择好外壳和支架的材料外，其它只要能满足常规汽车天线的技术要求。 3．前后侧板式隐藏天线： 这类天线按装在汽车上的前后侧板上，按装时只要拧紧线座上的螺母和支架上的螺钉。 这类天线设计时除需考虑满足常规汽车天线的技术要求外： a．必须考虑饰配件和基座与车身接触部位的弧面和车身弧面吻合。 b．必须考虑天线杆缩进护管内的终点位置，确保天线缩进天线护管后，天线帽堵住线座正极管口。 4．车顶天线： 这类天线一般都是轿车天线，按装在汽车顶棚的前侧/后侧。按装方法都是用固定在天线基座/斜座上的螺栓插进车壳孔内用螺母固定。定位方法有两种，一种是基座螺栓根部□14.7mm的方身定位，另一种是基座上除螺栓外，还在一定的距离内设置了一柱子和车身上的两个孔对应来固定天线的方向。 这类天线设计时除考虑满足常规汽车天线的技术要求外：a．按顾客车身按装孔的形状，设计基座螺栓的结构或螺栓与定位柱之间的距离。
最远30公里！-制作超强的无线网卡天线 无线路由器越来越普及，引出的讨论也越来越多。特别是信号强度，接收性的问题相当值得注意。而大家最经常想到、比较可行的办法就是采用增益天线。因此，编者特收集 整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作 的技巧方法、天线的作用有多大、能达到什么样的效果。 初学者型奶粉罐天线 一、选型 先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。经过再 三筛选，最终把制作目标锁定在罐头天线上。选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。 二、制作 圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。笔者就是随便拿 了一个奶粉罐制作的。 下面是参照外国WIFI网站的图片而画的制作图。 各数据如下： 中心频点＝2.445G 圆筒直径＝127mm 圆筒长度＝111mm 振子长度＝31mm 振子距圆筒底部边距＝37mm 从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈 线的芯线了，芯线与金属筒是绝缘的，这点必须注意！ 1001下载乐园 https://www.doczj.com/doc/2c10160684.html,
在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。这样一来把损耗减到最低。有点专线专用的味道了！ 建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！ 馈线笔者是选用双屏蔽的RG-58电缆，接头是SMA母头，用于接在WIFI的AP上面。一般来说馈线直径越粗越好，而且长度要尽量短，不然馈线过长所造成的损耗比天线增益还大，失去
USB无线网卡外接天线的改造、增益！ 此帖是“最远30公里”的后续贴，因为前贴已经到达贴图的极限，所以新开此帖。 CD盒USB外接天线天线 四菱形天线如下： 测试结果当然是自制天线比USB网卡内建米粒大小的天线好太多了，平版天线在测试时有54%，换上四菱形后讯号增为60%，如果在四菱形后面随便加上一张铝箔纸后可再增强为62%的讯号。 所以建议有兴趣的网友可以从山贼前辈提供的四菱形天线数据试
做，容易制作不需特殊工具效果又好加上材料更便宜又好找。 首先是工具介绍这是制作平版天线我用到的工具较多，至于四菱形天线较容易制作不需这么多机司。 包括充电式电钻及钻头组、40W焊枪、铝制拉钉、热溶胶枪、三用电表、铁剪（剪轻钢架用的）、斜口钳、瓦斯喷枪打火机、锥子、圆规、剪刀、砂纸、大美工备用刀片、有些工具可以用替代品。
再来就是这次的材料了 制作平版天线要买的铜片和铝片要到专门的店买，买的铜片有分青铜和红铜片两种都有售我买的是红铜片但是原来英文网页数据好像是说青铜片，买的地方是桃园市市区春日路两百多号双数的一家专门卖铜铝材料行的店X璋五金，建议大家查电话簿找五金材料卖铜铝的地方就可找到，至于四菱形天线的漆包线和材料到一般电子材料行就有卖了比较简单。 现在下列是平版天线制作过程解说如下： 某个前辈提供的资料
上面是材料3mm铝片开始用铁剪剪下去的样子，先用圆规画好圈圈，不太好剪剪的跟狗啃的一样，不过慢慢剪也可以有个样子了，最好是有线锯就太棒了！ 小心别受伤。
再来是在铝板上钻孔
中心点钻的大些防止SMA短路，四个小孔是放拉钉用的，SMA头的中心点我用两公分长的铜线（用1mm漆包线烧掉外面包覆的漆）先预先焊上（焊的不好变成一陀后来我决定用插进去斜口钳轻夹方式，因为漆包线大小刚好可插入） 再来用铝制拉钉固定SMA座，为保险起见，加焊两点求心安
无人机短距离图像传输与接收原理及常见问题 总序 图像传输原理、一、模拟微波传输原理： 1.1系统特点 系统容量有限实际使用环境中图像发送端和接收端都处于空中平台中， 实时性由于图像发送和接收的实时性要求高，使用体积有限，故而选择的图像压缩和解压缩算法必须高效、易于实现，同时时延小。 高保真图像显示由于接收端需要对图像进行分辨从而做出正确的选择，因而图像压缩算法必须选用高保真的压缩算法。 干扰信道环境使用环境为战时复杂的电磁环境，信道中存在着各种噪声、突发干扰和随机干扰。 1.2系统方案 由于系统容量要求，采用频分体制完成多个信道的同时工作，同时将红外图像压缩后传输以减小每个信道使用带宽。 1.2.1发送端设计 发送端包括三部分：综合基带、发射机和天线。综合基带是其中的关键部件，完成对图像数据的采集、压缩、编码和交织，完成对状态数据的采集、编码，完成对传送数据的组帧输出及对发射信号的发送控制。考虑功耗、体积和实际耗费资源，选择一片大规模FPGA完成所有信号处理。 1.2.2接收端设计 接收端包括四部分：接收天线、信号处理机、接收处理组件 接收处理组件完成数据的接收、存盘、图像数据提取、解压缩和显示及状态数据的提取和显示。解压缩采用软件实现，解压缩软件嵌入到指控平台接收端的接收软件中，在接收信号的同时完成压缩图像的解码和实时显示。 1.3关键技术 1.3.1天线设计 由于发送端设备位于导弹上，接收端设备位于飞机上，故而存在收发天线失配问题，设计时接收端天线采用圆极化形式，发送端天线采用一对垂直分布的线极化天线，这样将极化损耗降到最低，有利于接收端的接收。同时考虑通信时抗干扰问题，发送端天线采用后向天线图形式，为增加抗干扰性，还要求发送端天线具有一定的增益。图2为发送天线仿真图。 1.3.2信源信道联合编解码技术 由于红外导引头的图像格式不是标准的视频图像格式，普通的视频图像压缩标准并不适用；红外导引头的图像具有目标形状变化比较快的特点，也不适用帧间压缩方式；同时考虑到弹上应用环境的特殊性，压缩算法必须具有硬件实现简单、体积和功耗小，考虑实际使用环境，其压缩和解压缩算法实现还必须具备实时性强的特点，因此，选用多分辨率重采样图像压缩算法对图像数据进行压缩。 接收端若使用软件对RS码解码，会造成较大的时延，故使用硬件完成图像数据的解交织、译码和状态数据的译码，使用软件完成图像数据的解压缩和图像显示。 1.3.3信号处理平台的选择与设计 设计初期必须进行发送端和接收端的信号处理平台的选择。 2验证 因为实际最大的空间传输时延是可以计算出来的，使用衰减器将发送端和接收端直接连接在一起，直接测试发送端和接收端的图像数据起始端的信号差异即可测出系统时延。
首先是在自己家里找材料：炒菜锅的锅盖一个、USB无线网卡一个（不是无线上网卡）、USB谨慎延长线一条（2m）。有了合适的材料就好办了，接下来任务是测量锅盖的各项参数，直径0.25m，锅的深度0.05m。好了有这几项参数即可，下面计算得出抛物面的焦点：F=D×D/16H =0.25×0.25/16×0.05=0.078.也就是说抛物面的焦点是从锅盖把处向外量8厘米。OK！接下来的任务就简单了，拆开USB无线网卡，然后接到USB网卡的天线触点，然后记住位置，让这个点正好在刚刚量好的抛物面焦点处。用自己能做到的方法把它固定在那里。家里正好有一个擦玻璃的杆，杆头可以前后转270度，左右转360度。哈同志们知道我要做什么了吧。对了用他来做天线的调整支架。OK！全部过程就这么简单。架好天线，接到电脑上，哈信号强度达到50%，连接品质达到65%，真是爽啊！数码像机没在这边，改天拿回来拍一下给大家看看。 漏勺变无线网卡增益天线 如果无线路由器或无线AP不适合加装增益天线，那么我们该如何增加无线信号的传输距离和效率呢?显然，只有给无线网卡增加增益天线了。下面笔者以USB无线网卡为基础元件，介绍一下如何制作无线网卡增益天线。 关键词:抛物面、焦点、支架 制作材料:金属抛物面、USB无线网卡 辅助工具:手锯、尖头钳子、橡胶管、USB连接线、尺子、计算器、纸、笔 第一步，寻找材料 首先寻找有规则抛物面的金属器具，那么你会想到什么呢?很快你就会想到家里的铁锅，但是铁锅质量较重且不适合固定和安装，也不美观。好在，我们的祖先在千年以前就为我们发明了制作增益天线的好物件“漏勺”(图3)，是不是有点疑问?马上你就知道它除了可以用来捞饺子和面条，还能用来制作增益天线。
自制无线网卡高增益天线（）——usb加强 天线 一、选型 先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI 天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。经过再三筛选，最终把制作目标锁定在罐头天线上。选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。 二、制作 圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。笔者就是随便拿了一个奶粉罐制作的。 下面是参照外国WIFI网站的图片而画的制作图。 各数据如下： 中心频点＝2.445G 圆筒直径＝127mm 圆筒长度＝111mm 振子长度＝31mm 振子距圆筒底部边距＝37mm
从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！ 在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。这样一来把损耗减到最低。有点专线专用的味道了！ 建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热 缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！

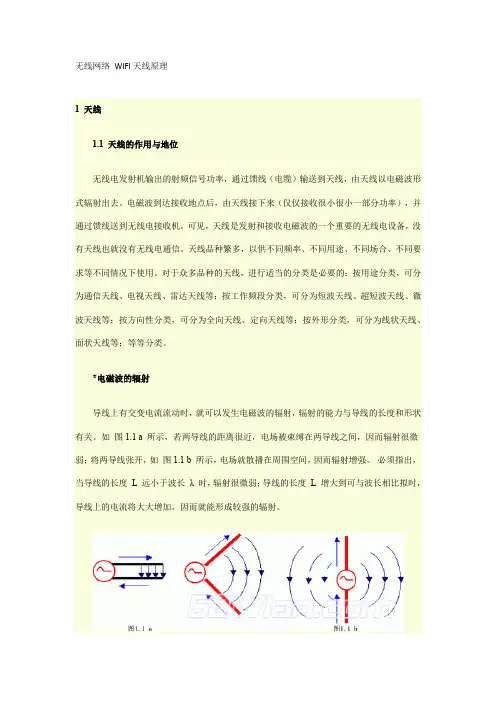

无线网络WiFi天线原理 1.7.2 高增益栅状抛物面天线 从性能价格比出发，人们常常选用栅状抛物面天线作为直放站施主天线。由于抛物面具有良好的聚焦作用，所以抛物面天线集射能力强，直径为 1.5 m 的栅状抛物面天线，在900兆频段，其增益即可达 G = 20dBi。它特别适用于点对点的通信，例如它常常被选用为直放站的施主天线。 抛物面采用栅状结构，一是为了减轻天线的重量，二是为了减少风的阻力。 抛物面天线一般都能给出不低于 30 dB 的前后比，这也正是直放站系统防自激而对接收天线所提出的必须满足的技术指标。 1.7.3 八木定向天线 八木定向天线，具有增益较高、结构轻巧、架设方便、价格便宜等优点。因此，它特别适用于点对点的通信，例如它是室内分布系统的室外接收天线的首选天线类型。 八木定向天线的单元数越多，其增益越高，通常采用 6 - 12 单元的八木定向天线，其增益可达 10-15dBi。 1.7.4 室内吸顶天线 室内吸顶天线必须具有结构轻巧、外型美观、安装方便等优点。 现今市场上见到的室内吸顶天线，外形花色很多，但其内芯的购造几乎都是一样的。这种吸顶天线的内部结构，虽然尺寸很小，但由于是在天线宽带理论的基础上，借助计算机的辅助设计，以及使用网络分析仪进行调试，所以能很好地满足在非常宽的工作频带内的驻波比要求，按照国家标准，在很宽的频带内工作的天线其驻波比指标为VSWR ≤ 2 。当然，能达到VSWR ≤ 1.5 更好。顺便指出，室内吸顶天线属于低增益天线, 一般为G = 2 dBi。 1.7.5 室内壁挂天线 室内壁挂天线同样必须具有结构轻巧、外型美观、安装方便等优点。 现今市场上见到的室内壁挂天线，外形花色很多，但其内芯的购造几乎也都是一样的。这种壁挂天线的内部结构，属于空气介质型微带天线。由于采用了展宽天线频宽的辅助结构，借助计算机的辅助设计，以及使用网络分析仪进行调试，所以能较好地满足了工作宽频带的要求。顺便指出，室内壁挂天线具有一定的增益，约为G = 7 dBi。 2 电波传播的几个基本概念 目前GSM和CDMA移动通信使用的频段为： GSM：890 - 960 MHz， 1710 - 1880 MHz CDMA: 806 - 896 MHz 806 - 960 MHz 频率范围属超短波范围；1710 ~1880 MHz 频率范围属微波范围。 电波的频率不同，或者说波长不同，其传播特点也不完全相同，甚至很不相同。 2.1 自由空间通信距离方程 设发射功率为PT，发射天线增益为GT，工作频率为f . 接收功率为PR，接收天线增益为GR，收、发天线间距离为R，那么电波在无环境干扰时，传播途中的电波损耗 L0 有以下表达式： L0 (dB) = 10 Lg（ PT / PR ） = 32.45 + 20 Lg f ( MHz ) + 20 Lg R ( km ) - GT (dB) - GR (dB) [ 举例] 设：PT = 10 W = 40dBmw ；GR = GT = 7 (dBi) ； f = 1910MHz 问：R = 500 m 时， PR = ？ 解答： (1) L0 (dB) 的计算 L0 (dB) = 32.45 + 20 Lg 1910( MHz ) + 20 Lg 0.5 ( km ) - GR (dB) - GT (dB)
自己动手做2.4g天线 在年初装修房子的时候，邻居不少人来咨询布网线的事情，也问我家准备怎样布线，我告诉他们我不准备布网线，我将组建无线局域网。现在无线局域网已正常工作了几个月的时间了，但是因为我的台式电脑放在书桌下，因此无线网卡的天线实际上是对着墙角的，而无线路由器在另一个方向的客厅里，这样就使得信号受到一定影响。虽然不影响使用（老婆经常上网看韩剧），但信号强度没有达到100%就说明有改进的需要。 国外有不少介绍自制WIFI天线的网站，方案各种各样。最简单的方案应该是在原有的天线上加反射器，反射器可以是金属箔片或金属网，最酷的要算用金属漏勺做反射器，有的用装薯片的筒做反射器的不过已经替换了原有的天线了。 其实最简单的解决方案是将原有的天线用铜轴电缆延长，但延长线有损耗，效果不会好。在原有天线上加反射器可以增加增益，但没有改变我电脑上天线的位置，加上机箱到墙之间的位置有限，效果也不会太好；螺旋天线和Cantenna的增益较高但积较大，最后我选择BiQuad天线，体积较小，虽然增益没有螺旋天线和Cantenna天线高，比起原有的天线增益要高，这在家里用足够了。 天线的具体制作方法懂英语的可以看这个网站http://koti.m bnet.fi/zakifani/biquad/，不懂英语的看看上面的图片也就应该能明白了。我根据手头有的材料进行了小小的改动。 制作天线所用的材料： 1、铜线：家里装修时电工剪断的电线线头长244mm，直径1.5mm。 2、反射器：装修剩余的铝扣板15cm宽，123mm长。 3、同轴电缆：50ohm同轴电缆，型号RG-58，长1m，75ohm同轴电缆，长5mm。 4、同轴电缆接插头：一对。 5、9伏废电池一个。 制作天线的工具： 1、老虎钳 2、电烙铁 3、小刀 4、起子 5、镊子 为了废物利用，反射板我用了铝扣板，节约了买敷铜板的费用，但是铝上面无法焊接，不能像Miikka Raninen那样将同轴电缆的屏蔽层直接焊在反射板上，所以我决定用同轴电缆接插头为天线进行支撑和馈电，这样天线和同轴电缆是通过接插头连在一起的，为以后测试不同的天线提供了方便，其代价是增加了损耗，不过影响应该不大。 第一步、首先在铝扣板中心打一个孔，去除表面的涂层，然后将接插头拧在铝扣板上。 用尺测量反射平面到插座顶端的距离是15m m，按要求反射板到天线的距离要16mm到18mm，而且都应该有屏蔽层包着。接插头的顶端5m m是裸露的焊接铜芯，因此需要将屏蔽层向上延伸5m m，同时也将铜芯加长2mm。加长铜芯容易，只要在上面焊上一节铜丝就行了；加长屏蔽层就比较麻烦了。 第二步、找一点75ohm的同轴线（一般称之为视频线，也就是有线电视和电视机连接的同轴线，所以应该不难找），截下5mm，去掉外面的护套和屏蔽用的铝箔和铜网，留下环状的塑料隔离层。抽出里面的铜丝，把它焊在插座的铜芯上。再把塑料隔离层套在加长了的铜芯上。 第三步、用起子和老虎钳小心剥开9伏电池的外壳（不要划伤手了！），将剥下的外壳平整好然后剪下7mm宽2cm长的一条，将它绕在加长了的塑料隔离层上，然后用焊锡将它和插座的外壳焊在一起。 第四步、将244mm的铜丝弯成两个正方形，使之在形状上是对称的顶角相连的边长30.5mm的正方形。将铜丝的两端焊在延长的屏蔽层上，将两个正方形相连处焊在延长的铜芯上。这样一个双方块环形天线就做好了。 第五步、小心地将无线网卡上的天线焊下来，将50ohm同轴线的一端按原样焊在原来天线所连接的地方，另一端焊在同轴电缆插头上，然后接上天线上的电缆插座。这样就大功告成了。 我没有任何微波测试设备（太贵了），给不出专业和客观的测试数据，对这方面有需要的可看http: //koti.m bnet.fi/zakifani/biquad/。我只能通过使用效果来测试天线，使用的结果是信号非常的好，只要将天线对准信号源方向，信号强度显示始终是100%。因为这个天线是有方向性的，所以当偏离信号源时，信号下降的很多。
DIY无线天线大集合 1， 网络覆盖范围小、无线信号不稳定，经常出现断线现象，你只能提着笔记本电脑在一个狭小的区域移动，不断改变无线路由、无线AP的位置……在使用无线网络的时候，你肯定会遇到或即将遇到这些令人不爽的问题。解决这些问题，除了减少遮挡物、减少同频段设备的干扰外，最有效的方法就是更换高增益的天线了，用天线加强无线网络的传输效果、覆盖范围。然而，购买无线增益天线需要掏出不少银子，可能花费上百元甚至上千元的费用。不想花钱又要提高信号覆盖范围，是否能找到鱼与熊掌兼得的办法？对于DIY用户来说，这个问题非常简单、也非常有趣，因为在我们日常生活仲很多日用品、甚至废弃物都可以作为制作无线天线的材料，人人都可动手制作性能出色的无线天线，下面我们就来为大家摘录一些网友们自己制作天线的文章，希望对大家会有所帮助。 奶粉罐天线 一、选型 先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。经过再三筛选，最终把制作目标锁定在罐头天线上。选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。 二、制作 圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。笔者就是随便拿了一个奶粉罐制作的。
在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC头，用于连接。但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。这样一来把损耗减到最低。有点专线专用的味道了！ 建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！
自制无线路由天线方法 无线路由器越来越普及，引出的讨论也越来越多。特别是信号强度，接收性的问题相当值得注意。而大家最经常想到、比较可行的办法就是采用增益天线。同时，鉴于不久前编者撰写的一篇“三十公里有可能！腾达远距离无线路由器到货”引起相当大的争议，而其关键也是增益天线到底起了多大的作用。因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。对于增益天线工作原理较为通俗的说法就是:在现有天线周围放置规则的金属抛物面，使天线位于抛物面的内反射焦点处，通过电磁波反射在焦点处形成能量集中，从而增强电磁信号的收发，实现在特定方向增强信号。 制作简单的增益天线的关键就在于找到比较规则的金属抛物面和计算抛物面的焦点位置。金属抛物面并不一定要求用金属板，也可以是网状、栅栏状金属材料。焦点位置的确定需要根据所选抛物面的形状来计算。 计算公式:F=D×D/16H (m) 其中，D为抛物面的直径，H为抛物面的深度，单位为m。 考虑到存在一定误差，因此可以用更简单的估算公式进行计算，即F=0.3D～0.4D。 在一个简单的Wi-Fi无线网络中，包括无线路由器或无线AP，以及无线网卡等。因此，要增强无线信号的传输效率，要从增加无线路由器或无线AP天线的收发增益和无线网卡收发增益两个方面入手。 接下来，就让我们来看看无线路由器或无线AP的增益天线的制作方法和无线网卡增益天线的制作方法。 文章导航： 1.初学者型：奶粉罐天线 2.加强改进型：漏勺天线 3.终极变态型：卫星接收器天线 4.总结：30KM不是梦 初学者型 奶粉罐天线（摘自Pconline无线网络特区） 一、选型 先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。经过再三筛选，最终把制作目标锁定在罐头天线上。选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。 二、制作 圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。笔者就是随便拿了一个奶粉罐制作的。 下面是参照外国WIFI网站的图片而画的制作图。 各数据如下：
目录 1 无线传播基本原理 (2) 2 无线传播特性 (3) 2.1 频段划分介绍 (3) 2.2 快衰落与慢衰落 (4) 2.3 传播损耗 (7) 2.4 多普勒效应 (9) 2.5 菲涅尔区 (11) 3 无线传播模型 (12) 3.1 传播模型概述 (12) 3.2 常用传播模型介绍 (12) 1. 自由空间的传播 (13) 2. Okumura-Hata模型 (13) 3. COST231-Hata模型 (15) 4. COST231 Walfish Ikegami 模型 (16) 5. Keenan-Motley 模型 (17) 6. ASSET支持的模型 (17) 3.3 传播模型校正 (18) 1. CW测试的原理 (18) 2. CW测试方法 (18) 3. 传播模型校正及实例 (19) 4 参考文献 (19)
第三章无线传播理论 1. 无线传播基本原理 在规划和建设一个移动通信网时，从频段的确定、频率分配、无线电波的覆盖范围、计算通信概率及系统间的电磁干扰，直到最终确定无线设备的参数，都必须依靠对电波传播特性的研究、了解和据此进行的场强预测。它是进行系统工程设计与研究频谱有效利用、电磁兼容性等课题所必须了解和掌握的基本理论。 众所周知，无线电波可通过多种方式从发射天线传播到接收天线：直达波或自由空间波、地波或表面波、对流层反射波、电离层波，如0所示。就电波传播而言，发射机同接收机间最简单的方式是自由空间传播。自由空间指该区域是各向同性（沿各个轴特性一样）且同类（均匀结构）。自由空间波的其他名字有直达波或视距波。如0中(a)所示，直达波沿直线传播，所以可用于卫星和外部空间通信。另外，这个定义也可用于陆上视距传播（两个微波塔之间），如0中(b)所示。 第二种方式是地波或表面波。地波传播可看作是三种情况的综合，即直达波、反射波和表面波。表面波沿地球表面传播。从发射天线发出的一些能量直接到达接收机；有些能量经从地球表面反射后到达接收机；有些通过表面波到达接收机。表面波在地表面上传播，由于地面不是理想的，有些能量被地面吸收。当能量进入地面，它建立地面电流。这三种的表面波见0 (c)。第三种方式即对流层反射波产生于对流层，对流层是异类介质，由于天气情况而随时间变化。它的反射系数随高度增加而减少。这种缓慢变化的反射系数使电波弯曲，如0 (d)所示。对流层方式应用于波长小于10米（即频率大于30MHz）的无线通信中。第四种方式是经电离层反射传播。当电波波长小于1米（频率大于300MHz）时，电离层是反射体。从电离层反射的电波可能有一个或多个跳跃，如0 (e)所示。这种传播用于长距离通信。除了反射，由于折射率的不均匀，电离层可产生电波散射。另外，电离层中的流星也能散射电波。同对流层一样，电离层也具有连续波动的特性，在这种波动上是随机的快速波动。蜂窝系统的无线传播利用了第二种电波传播方式。
无线网卡信号增强增益天线改装diy的诸多方法！ 计算机，电子，时尚发烧友 计算机，电子，时尚等诸多元素感兴趣的朋友，可以来交流…… 2007-10-17 09:23 无线网卡信号增强，增益天线改装、diy的诸多方法！数十倍的提高信号…… 网络收集，非原创！ 以下是我花了很大力气从多处收集来的DIY 2.4G WIFI 天线的方案，集中在 这里，供网友学习，制作。我在本论坛上提过很多问题，也从回帖里学到了很多的东西，以此帖向各位网友表示感谢！ 无线路由器越来越普及，引出的讨论也越来越多。特别是信号强度，接收性的问题相当值得注意。而大家最经常想到、比较可行的办法就是采用增益天线。因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。 初学者型奶粉罐天线 一、选型 先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线......让人看得眼花缭乱。经过再三筛选，最终把制作目标锁定在罐头天线上。选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。 二、制作 圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。笔者就是随便拿了一个奶粉罐制作的。 下面是参照外国WIFI网站的图片而画的制作图。 各数据如下：
中心频点＝2.445G 圆筒直径＝127mm 圆筒长度＝111mm 振子长度＝31mm 振子距圆筒底部边距＝37mm 从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！ 在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC 头，用于连接。但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。这样一来把损耗减到最低。有点专线专用的味道了！ 建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！
以下是我从多处收集来的DIY天线的方案，集中在这里，供网友学习，制作。 无线路由器越来越普及，引出的讨论也越来越多。特别是信号强度，接收性的问题相当值得注意。而大家最经常想到、比较可行的办法就是采用增益天线。因此，编者特收集整理相关制作天线的例子，从国内外、从低端到终极，以一种比较客观的角度，展示天线制作的技巧方法、天线的作用有多大、能达到什么样的效果。初学者型奶粉罐天线 一、选型 先上网收集天线资料，看到很多国外的天线DIYER做出来的WIFI天线真是五花八门！有螺旋天线、有八木天线、有菱形天线、有栅网天线、还有罐头天线……让人看得眼花缭乱。经过再三筛选，最终把制作目标锁定在罐头天线上。选择它为DIY对象主要是因为这种天线取材方便、效率高！十分适合初学者制作。 二、制作 圆筒天线之所以取材方便，是由于人人家里必定有铁罐、金属筒之类的东西。笔者就是随便拿了一个奶粉罐制作的。 下面是参照外国WIFI网站的图片而画的制作图。 各数据如下： 中心频点＝2.445G 圆筒直径＝127mm 圆筒长度＝111mm 振子长度＝31mm 振子距圆筒底部边距＝37mm
从图片可以看出，馈线的屏蔽网连接金属圆筒，信号通过圆筒反射到振子上，当然振子就是馈线的芯线了，芯线与金属筒是绝缘的，这点必须注意！ 在参照外国爱好者制作WIFI天线的同时，笔者加入了自己的想法：很多爱好者都喜欢在圆筒加装N座或BNC座，然后在馈线的连接处做对应的N头或BNC 头，用于连接。但笔者觉得虽然该方法对使用十分方便，但同时也对信号造成了损耗（估计1－2DBI），尤其在2.4G的频段更加明显！因此，mr7决定把屏蔽网直接焊在圆筒上（焊接前先把外壳打磨光滑），而作为振子的芯线则保留其原来的泡沫绝缘。这样一来把损耗减到最低。有点专线专用的味道了！ 建议大家最好在焊接前找根直径稍比馈线粗一点的小铜管和热缩套管，先把铜管套在馈线上，然后跟屏蔽网一起焊牢在金属圆筒的外壳上，然后用热风筒把热缩套管来回吹多次，把馈线固定在铜管上，这样一来可以很好的减低由于调节天线时给馈线和振子带来的影响！
