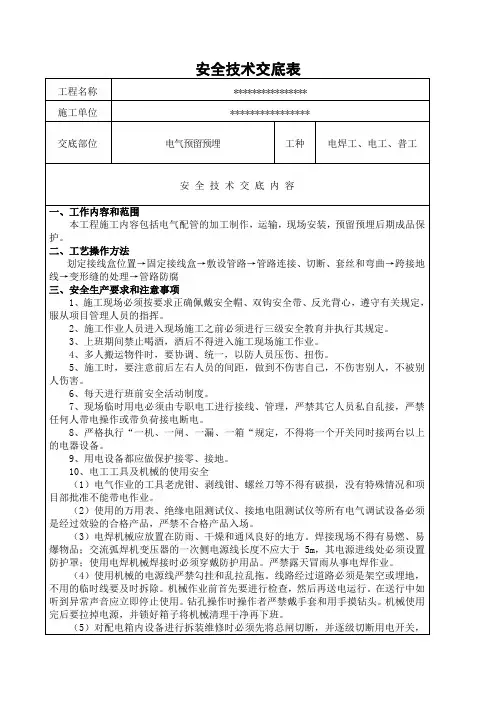

安全技术交底表
注：1、项目对操作人员进行安全技术交底时填写此表；
2、签名处不够时，应将签到表附后。
水电安装安全技术交底
防雷与接地工安全技术交底 一、施工准备 （一）作业条件 1、接地体安装： （1）人工接地体：设计位置的场地没被占用，且已经清理好。 （2）利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。 2、接地干线安装： （1）支架安装完毕。 （2）土建抹灰已完成。 （3）穿墙保护管已预埋。 3、支架安装： （1）各种支架已运到现场。 （2）结构工作已经完成。 （3）室外必须有脚手架或爬梯。 4、防雷引下线暗敷设： （1）建筑物有有脚手架或爬梯，达到能上人操作的条件。 （2）利用主筋作引下线时，钢筋绑扎完毕。 5、避雷引下线明敷设 （1）支架安装完毕。 （2）建筑物有脚手架或爬梯，达到能上人操作的条件。 （3）土建外装修完毕。 6、避雷网安装： （1）支架安装完毕。 （2）具备调直场地和垂直运输条件。 （3）接地体与引下线必须做完。 7、避雷针安装： （1）接地体及引下线必须安装完毕。 （2）需要脚手架处，脚手架搭设完毕。
（3）土建结构工程已完成，并随结构施工做完预埋件。 （二）材料要求 1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。在施工过程 中应注意保护镀锌层。其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。 2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。 （三）主要机具 1、常用电工工具：手锤、钢据、压力案子、大锤等。 2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。 1、按照施工方案的要求作业； 2、剔槽打眼时，锤头不得松动，铲子应无卷边、裂纹，作业人员必须戴好防护眼镜。楼板、砖墙打、钻透眼时，板下、墙后不得有人靠近； 3、使用手持电钻时，电钻必须有可靠的接保护零线和重复接地，电源线必须通过触电保护器，灵敏有效。靠梯不准碰、压电源电线； 4、管子穿带线时，不得对管口呼唤、吹气，防止带线弹力勾眼。穿导线时，应互相配合防止挤手； 5、管子预埋位置必须准确，绑扎牢固； 6、安装照明线路不准直接在板条天棚或隔音板上通行或堆放材料。必须通行时，应在木枋上铺设脚手板； 7、人力弯管器弯管，应选好场地，防止滑倒和坠落，操作里面部要避开。管子加热时，管口前不得站人或通过； 8、线路上禁止带负荷接电或断电，并禁止带电操作； 9、设备未做有效接地前，不准通电试机。 ●电气和线路的绝缘必须良好，裸露带电导体应安装在碰不着的处所，或设置安全遮拦和明显的警告标志。 ●电气设备和装置的金属部分，可能由于绝缘损坏而带电，必须根据技术条件采取保护性接地或接零措施。 ●电线和电源相接的时候，应设开关和闸刀，不允许随便乱挂；露天的开关、闸刀应装在箱
水电预留预埋技术交底 交底内容： 一、电线导管预埋 1、基本要求 1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。该分项工程按照土建进度同步进行。 1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。 1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。 1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。 2、线管预埋 2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。 2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。 2.3阻燃PVC管敷设 （1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。 （2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。 （3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。 （4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线
管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。线管超过下列长度时加过线盒； 电管弯曲允许最大长度 序号电管弯曲数 量 电管允许最大长度（米） 1 无弯曲30 2 1个弯曲20 3 2弯曲15 4 3弯曲8 （5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。 （6）PVC管连接方法：将管子清理干净，在管子接头表面均匀刷一层PVC 胶水后，立即将刷好胶水的管头插入接头内，不要扭转，保持约15s不动，即可以贴牢。 二、预留孔洞 1、在土建工种施工过程中，水电安装应与土建配合进行管道、竖井、管道井等入户、穿墙、穿楼板的孔洞预留，保证预留孔洞的质量进而保证结构验收，确保今后安装施工顺利进行。 2、预留前，要认真熟悉施工图纸，理清系统的原理和技术要求，对照安装和土建结构图，确定预留孔洞的尺寸位置。根据预留孔洞的大小和形状制作相应的预留木框或钢套管，指定专人在土建工种钢筋绑扎完成后关模前按照图纸要求的尺寸位置进行预留. 3、由水电技术员复核位置和尺寸，确认无误后，方可通知土建工种关模。 4、在土建工种关模及浇注混凝土时，必须要有专人监护，以防预留孔洞移位或损坏等。 5、预埋上下层预留孔洞时，中心线应垂直，预留的木框拆模后留在墙体内，钢制管待混凝土稍凝固时需细心拔出钢管，把握好拔管时间，保证预留孔洞的光滑和成型。 6、拆模后，组织操作员和施工员复核预留孔洞的尺寸，并作好记录，对不合格的孔洞，需提出处理的方法和意见，待批准后实施。
一、 主要材料 一般套管、刚性防水套管、人防密闭套管 套管的规格应符合设计要求，管壁薄厚均匀，外光滑整洁，不得有砂眼、裂纹、毛刺和疙瘩。管材具备出厂合格证。人防密闭套管应做好防腐除锈工作。 二、 主要机具 1. 机械：切割机、电焊机、磨光机等。 2. 工具：收据、手锤等。 3. 其他：水平尺、线坠、钢卷尺、小线等。 三、 作业条件 穿剪力墙、穿楼板安装套管，其洞口尺寸和套管规格符合要求，坐标、标高正确。根据土建专业楼板及墙体钢筋绑扎进度进行预留 四、 施工工艺 1. 工艺流程 2. 安装准备 认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业图集和装修建筑图，核对各种管道的坐标，标高是否有交叉，管道排列所用空间是否合理。有问题及时与工长和有关人员研究解决。 3. 预制加工 1) 按设计图纸在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记 录在施工草图上，然后安装彩图测得尺寸预制加工、校对。 2) 在地下室或建筑外墙应采取防震，防止不均匀沉降和防水措施，应做刚性防水套管。一
般套管和刚性防水套管的管径别管道管径大两号。风管穿人防密闭墙的密闭套管与风管尺寸相同。 3)刚性防水套管安装制作示意图 4)风管穿人防密闭墙必须预埋带有密闭翼环和防护抗力片的密闭穿墙短管。当管道穿越密 闭隔墙时，必须预埋带有密闭翼环的密闭穿墙短管。通风管的密闭穿墙短管，采用厚3mm 的钢板焊接制作，其焊缝应饱满、均匀、严密。密闭翼环采用厚度大于3mm的钢板制作。 钢板应平整，其翼高宜为30～50mm。密闭翼环与密闭穿墙短管的结合部位应满焊。通风穿墙短管两端伸出墙面的长度应大于100mm。密闭穿墙短管应在朝向核爆冲击波端加装防护抗力片。抗力片宜采用厚6mm的钢板制作。抗力片上摘口宽度应与所穿越的管线外径相同；两块抗力片的槽口必须对插。多个自动排气活门垂直安装时，两中心距离不能小于630mm，水平安装时距离不能小于550mm。具体两种做法按照下图：
主体施工水电预埋预留工程安全技术交底
套管安装位置套管安装样图符号说明固定方式 穿建筑物隔墙套管1-钢管；2-钢套管；3- 密封填料；4-隔墙；5- 成品装饰板（明装管道 适用） 套管配合墙体 施工或使用机 械开洞后用水 泥砂浆固定 穿人防剪力 墙套管 柔性防 水套管1-钢管；2-法兰套管； 3-密封圈；4-法兰压 盖；5-螺柱；6-螺母； 7-法兰；8-密封膏嵌 缝；9-建筑外墙；10- 侧； 11-柔性填缝材料 剪力墙处套管需与结 构钢筋绑扎固定，一次 浇注在墙体 穿无防水要求楼 板1-钢管；2-钢套管； 3-密封填料；4-楼板 套管中部架设 钢筋于楼板上，套管下 部水泥砂浆吊模固定。 穿有防水要求楼板（如卫生间，厨房等） 1-钢管；2-钢套管；3- 翼环；4-挡圈； 5-石棉水泥；6-油麻 套管中部架设钢筋于 楼板上，套管下部水泥 砂浆吊模固定。 刚性防 1-钢管；2-钢套管；3- 翼环；4-挡圈；5-石棉 水泥；6-油麻 剪力墙处套管需与结 构钢筋绑扎固定，一次 浇注在墙体。
穿地上或建筑外墙等防水墙体顶 板 水套管（钢管） 刚性防 水套管1-铸铁管；2-钢套管； 3-翼环；4-石棉水泥； 5-油麻 剪力墙处套管需与结 构钢筋绑扎固定，一次 浇注在墙体。 四、防雷接地工程 1、接地体（线）的连接应采用焊接，采用结构柱/梁钢筋焊接拉通，焊缝长≮100,焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。 2、接地引下线利用结构柱两根对角主筋，施工时将该主筋黄色漆作好标记，随结构施工逐层焊接至顶层，并与屋顶避雷网焊接. 引下点按设计. 3、每层水平连线利用结构梁周环焊接, 与引下钢筋焊通. 接地体为结构基础. 4、接地装置的顶面埋设深度不应小于0.6m.圆钢、角钢及钢管接地极应垂直埋入地下，间距不应小于5m.接地装置的焊接应采用搭接焊焊接长度应符合下列规定： 4.1扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊； 4.2圆钢与圆钢搭接为圆钢直径的6倍，双面施焊； 4.3圆钢与扁钢搭接为圆钢直接的6倍，双面施焊； 4.4扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下两侧施焊； 4.5除埋设在混泥土中的焊接接头外，有防腐措施。 5、防雷引下线利用结构柱或剪力墙2根?≥16或4根?≥10的主钢筋，自下而上通长焊接。 五、注意事项
施工技术交底 单位工程名 称电气分部分项 工程名称 管线及接线盒预埋 交底人记录人 参加班组电气施工队交底日 期 1、电气预埋管线施工要求 A、预埋在混凝土内的管线，其弯曲半径不小于管外径的10倍。 预埋管的弯曲处，不能有折皱，凹扁和裂缝。 B、当预埋管长度每超过30米（没有弯曲）、20米（有一个弯 曲）、15米（有二个弯曲）、8米（三个弯曲），要增设过渡盒。管线之间宜采用6#圆钢做接地跨接，焊接长度必须大于4厘米 C、金属钢管严禁对口焊接，钢管采用螺纹连接时，管端螺纹 长度不能小于管接头长度的1/2，连接后，其螺纹要外露 2~3个扣；采用套管连接时套管长度为管外径的1.5-3倍，管与管的对口处应位于套管的中心，套管采用焊接，焊缝应 牢固、严密。钢管进入接线盒必须采用丝接，进入盒内约 2-3mm。 D、金属管在埋设于混凝土内时外壁不用做防腐处理，内壁应做防腐处理。 2、施工方法 A、混凝土柱内埋设的管路与预埋件 ，先将管与盒连接 好，在下面模板支好后将管盒与模板固定牢固，把管 路沿主筋内侧布置，且与主筋上的箍筋绑扎在一起， 管路中间的绑扎间距不大于1m，在管与盒连接处的绑 扎距离不大于30mm。现浇混凝土梁内，多根管竖穿梁 时，管子设在梁受剪、应力较小的轴线上并列敷设， 管与管的间距大于25mm，暗配钢管需要横穿混凝土梁 时，对梁的结构强度影响不大，穿梁钢管距底筋上侧 不小于50mm。埋于混凝土墙中的管路在墙体施工时，
在绑扎钢筋后进行 定位，然后把管路与钢筋固定好，将盒子与模板固定牢固，同时随时焊好接地跨接线。 B、埋于现浇混凝土楼板中的管线敷设，在模板铺好后， 未敷钢筋前进行测位划线，待钢筋底网绑扎垫起后敷 设、盒、并且固定好，预埋在混凝土内的管子与管子 敷设有交叉时，厚度不能超过混凝土的1/2 ；并列敷设的管子间距不小于25mm，使管子周围均匀有混凝土 包裹。配管时可以分别进行连接，先连接好一段与墙 （或梁）上预埋管相连接带弯的管子，再连接一段与 盒相连接的管子，最后连接剩余的中间的一部分需管 与管之间进行连接的直线段。在管子敷设时，原则是 先敷设带弯曲的管子，后敷设直线段的管子。 C、预埋在混凝土墙体上的接线盒预留可随结构施工直接 将接线盒安装到位，所有开关、插座用接线盒预埋， 应以装饰完成面标高为准。为防止接线盒移位，采用 钢筋固定。接线盒面与结构施工的模板面平齐，接线 盒内填充锯木等防止混凝土进入，并且在施工图纸上 准确的标注出预埋接线盒的位置，待土建模板拆除后 便于寻找。找到后应在其内壁刷上防腐漆，贴上标签 注明作用。 班组长签名 技术负责人签 名
资料编号表C2-1 工程名称医疗综合楼等14项（昌平区回龙观西 城区旧城保护定向安置房配套医院建设 工程项目） 交底日期2016年6月8日 施工单位中国新兴建设开发总公司分项工程名称暖通专业预留预埋技术交底交底提要柔性穿墙防水套管、普通钢套管、风管穿人防密闭墙管、孔洞预留预埋 交底内容： 一、施工准备： 1.技术准备: （1）开工前组织专业施工人员认真阅读图纸，发现有问题及时反馈并形成报告，与设计人员沟通。（2）认真学习规范要求，将本工程涉及的各规范进行对照，严格按照规范组织施工。确定穿墙穿楼板的水管、风管、桥架等结构件上的孔洞尺寸、标高根据各专业留洞图，确定方洞、圆洞的标高尺寸以及轴线位置。针对尺寸较大的方洞需采取加固措施。 （3）组织预留预埋施工协调会，确定预留孔洞与预埋件的责任划分，原则上大于300*300的孔洞预留由结构施工方负责，小孔洞与预埋件由专业施工方负责，但暖通专业施工方应核实每个预留洞和预埋件的确切位置、尺寸和标高。制定预留预埋检查与交接的具体措施，并确定责任人。 2.套管制作要求: 本工程套管均按各对应图集制作与安装，共五大类套管：○1穿外墙柔性防水型套管；○2穿人防围护结构防护密闭套管E型；○3其它穿剪力墙、内隔墙、梁、楼板一般钢套管；○4风管穿密闭墙密闭穿墙管及防火墙防护套管；○5UPVC预留洞模具； （1）套管的管径和材质选用： DN＜200的管道采用大2号的套管； DN≥200的管道采用大1号的套管；套管材质采用钢质管道；对于空调水系统管道，套管大保温层厚度20-30mm，套管可用厚度为1.6mm的镀锌钢板或内径适用的钢管制作；对于通风管道，防护套管的内径应比管道保温层外径大100mm，采用钢板厚度不应小于 1.6mm；预埋的刚性密闭穿墙管的直径与所连接的管道直径相一致。 （2）套管长度要求： ○1一次结构墙体，应参照土建结构图纸剪力墙的横向尺寸，其尺寸即为相应管道套管的水平尺寸。 ○2二次结构砌筑墙体其套管长度则按照主体墙的厚度外加墙两面的成形装饰材料厚度作为套管的长度。 审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各保存一份。 2.当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
人防工程预留预埋技术交底 一．电气工程 预留预埋配合： 安装预留人员按预留预埋图进行施工，不得随意破坏建筑物钢筋及防水工程。若有矛盾会同土建技术人员与业主、监理协调处理。在楼地坪内错、漏、堵塞或设计增加埋管，必须在未作面层前补埋，墙体预留设备孔洞，由设计和业主现场而定。 施工人员配合土建按图进行管路、铁构件及配电设备基础、孔洞的预留预埋。穿越建筑物基础的部分及时预埋，其中穿越建筑物外墙及屋面的部分需做止水圈，电缆套管预埋须做防腐处理后再埋入土中，管口打喇叭口。预留预埋验收合格后，方能继续进行下道工序施工。本工程质量要求高，因此施工时须与土建专业密切配合，熟悉图纸，做到预留预埋一次到位，位置准确，严禁漏留少埋。与土建结构矛盾之处，由技术人员协商处理，不得随意损伤建筑结构。 （1）预留孔洞 预留战时电源进线管，以备战时引接地下区域电源。所有穿越防护墙的管线均做防护密闭处理。 （2）管路预埋 预埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀等情况，管内壁光滑无毛刺，管口刮光。 暗配的钢管管路宜沿最近的路线敷设并尽量减少弯曲和交叉，弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹瘪现象。埋入砼内的钢管，表面净距不小于15mm。 （3）接地干线安装： 接地干线穿墙时,要加套管保护,跨越伸缩缝时，做煨弯补偿，并设有为测量接地电阻而预备的断接卡。 室内接地干线明敷设,应按设计要求尺寸位臵预留出线接地孔,预留孔的大小应比敷设接地线的厚度、宽度大出6mm以上，以便安装。 接地干线支持件要牢固可靠，平正。 （1）所有进出建筑物的金属管道在进出处营就近于防雷接地装置连接。 （2）在地下室设多处等电位连接板与部分导电体连接，并与防雷接地装置连接。
消防工程电气预埋技术交底： 1、施工程序 暗管敷设的施工程序为：施工准备→预制加工管煨弯→测定盒箱位置 →固定盒、箱→管路连接→地线跨接 2、主要施工方法和技术要求 （1）施工准备 ①熟悉图纸，了解设计意图，掌握施工工艺，方法。 ②材料的规格型号，材质必须符合设计要求。 （2）暗管敷设的基本要求 敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管 路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的 净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。 （3）预制加工： 预埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显着的凹凸不平 及严重锈蚀情况，管内壁光滑无毛刺，管口刮光，焊接钢管应除锈后刷防锈漆 （钢管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不 防腐处理）。 ①钢管煨弯：管径为20mm及以下时，用手板煨弯器。管径为25mm及其以上 时，使用液压煨弯器。弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显 着的凹瘪现象。 ②管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸， 放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，管口刮锉光滑、无 毛刺，管内铁屑除净。 ③管子套丝：采用套丝板、套管机。采用套丝板时，应根据管外径选择相应板 牙，套丝过程中，要均匀用力；采用套丝机时，应注意及时浇冷却液，丝扣 不乱不过长，消除渣屑，丝扣干净清晰。 （4）测定盒、箱位置 根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找正， 标出盒、箱实际尺寸位置。
（5）固定盒、箱 先稳住盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。盒、箱安装 要求如下表所示： 盒、箱安装要求一览表 实测项目要求允许偏差（mm） 盒、箱水平、垂直位置正确10（砖墙），30（大模板） 盒箱1m内相邻标高一致 2 盒子固定垂直 2 箱子固定垂直 3 盒、箱口与墙面平齐最大凹进深度10mm （6）镀锌钢管的螺纹连接 ①管子切断：管子切断后，断口处应与管轴线垂直，管口应矬平、刮光，使管口整齐光滑。当出现马蹄口后应重新切断。严禁用电气焊切割钢管。 ②管子套丝：钢管与盒（箱）连接处的套丝长度，不宜小于管外径的倍；用在管与管连接部位时的套丝长度，不得小于管接头长的1/2加2~3扣。套丝完毕后，将管子端面毛刺处理光。如下图丝扣连接良好，外漏2~3扣。 ③管径小于25mm以下使用手扳 煨管器，管径大于25mm以上使用液 压煨管器；管径70mm及上时，使用 机械煨弯器。弯曲处不应有折皱、 凹穴、和裂缝现象，弯扁程度不应 大于管外径的倍，弯曲角度一 般不宜小于90度。 ④钢管的连接：连接使用全扣管箍接头，连接管端部套丝，两管拧进管接头的长度不应小于管接头长度的1/2，管连接后使两管端之间吻合，其螺纹在套管端部宜外露2~3扣，螺纹表面应光滑、无缺损。 ⑤钢导管与盒（箱）及设备的连接：本工程钢导管与盒（箱）及设备的连接一律采用螺纹连接。管端用锁紧螺母或护圈帽固定盒箱，用锁紧螺母固定的管端螺纹宜外露锁螺母2-3扣，并且一孔一管，严禁将无用的敲落孔敲掉。 （7）焊接钢管的焊接
建筑安装工程 技术交底单
交底人: 建筑安装工程
技术交底内容:○1设计图纸特殊要求,○2施工规范要求○3质量验评标准 3、敷设管路 管路必须敷设在上下层之钢筋之间,与钢筋绑扎固定。根据去向的不同,可以分为三种情况, 第一种就是从楼面内向上层引出的管路,第二种就是从顶板向下引的管路,如向非承重隔墙板引出的开关管路,第三种就是只在现浇顶板内敷设的管路。 (1)对于从楼地面向上层引出的管路,必须保证在上层墙体位置线内引出,可以参照土建梁或 墙体的钢筋位置,注意向上部分管路不要跨越轴线而形成交叉,以免给后续施工带来不必的麻 烦。向上的管路在引出位置应固定一根不小于8的钢筋,用以固定位置与保护管路不受外力损伤折断。管口必须封堵严密,可以采用管堵封堵。在土建楼层放线后及时检查,对超出墙体线 的管路,要及时进行处理,如果就是根部超出,必须进行剔凿后重新接管,如果就是上部超出墙体 线只需将其扳正,但要注意不能用力过猛,避免管路折断或变形。 (2)对于从顶板向下引的管路,为了不给土建模板造成较大的损害,采用暂时不引下,而等到 土建拆模后再向下引的办法。具体做法就是:在需要引下的位置预埋一块200×100×100mm的聚苯板,聚苯板要紧贴模板固定,把管头插入聚苯板中,并连接牢固紧密。等到土建拆模后安装隔 墙板时,挖开聚苯板并将管路引下。既避免模板的损坏,又可以保证引下位置的准确。注意管 口必须封堵严密,可以采用管堵封堵。 (3)对于只在现浇顶板内敷设的管路首先应该截取长度适当的管路,把管路一端与盒接头连 接,并将盒接头与灯头盒固定,然后连接另一端。连接后把管路与钢筋绑扎固定。 4、管路连接 包括管路与管路的连接与管路与灯头盒的连接两种情况: (1)管路与管路的连接,直线管路采用配套的直管接头连接,管的接口应在直管接头的中心位 置,即将接头插接到位。根据管路要求采用90直角弯管接头时,管路要插入直角弯管的承插 交底人:
技术交底表 工程名称绿地·新都会分部工程水电安装分项工程名称：水电预留预埋日期：2014年2月23日交底内容： 一、电线导管预埋 1、基本要求 1.1熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。该分项工程按照土建进度同步进行。 1.2组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。 1.3线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。 1.4预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验收。 2、线管预埋 2.1配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的2.2倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。 2.2金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。 2.3阻燃PVC管敷设 （1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。 （2)PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。
（3)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。 （4)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。线管超过下列长度时加过线盒； 电管弯曲允许最大长度 序号电管弯曲数 量 电管允许最大长度（米） 1 无弯曲30 2 1个弯曲20 3 2弯曲15 4 3弯曲8 （5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。 （6）PVC管连接方法：将管子清理干净，在管子接头表面均匀刷一层PVC 胶水后，立即将刷好胶水的管头插入接头内，不要扭转，保持约15s不动，即可以贴牢。 二、预留孔洞 1、在土建工种施工过程中，水电安装应与土建配合进行管道、竖井、管道井等入户、穿墙、穿楼板的孔洞预留，保证预留孔洞的质量进而保证结构验收，确保今后安装施工顺利进行。 2、预留前，要认真熟悉施工图纸，理清系统的原理和技术要求，对照安装和土建结构图，确定预留孔洞的尺寸位置。根据预留孔洞的大小和形状制作相应的预留木框或钢套管，指定专人在土建工种钢筋绑扎完成后关模前按照图纸要求的尺寸位置进行预留. 3、由水电技术员复核位置和尺寸，确认无误后，方可通知土建工种关模。 4、在土建工种关模及浇注混凝土时，必须要有专人监护，以防预留孔洞移位或损坏等。 5、预埋上下层预留孔洞时，中心线应垂直，预留的木框拆模后留在墙体内，钢制管待混凝土稍凝固时需细心拔出钢管，把握好拔管时间，保证预留孔洞的光
施工技术交底： 水电预留预埋工程 施工技术交底 审核：蒋海平 编制：刘汶璋时间：2014-12-20 四汇建设集团有限公司 水电预埋预留工程施工技术交底 交底内容： 一、电线导管预埋 1、基本要求 熟悉掌握电气等专业图纸及建筑的标高、平面、隔墙、门窗位置的精确尺寸等，密切配合土建搞好主体工程的电盒、电管的预埋。该分项工程按照土建进度同步进行。 组织好画线定位，在柱上及剪力墙上预埋箱、盒，应先划线，用水平管确定标高，然后安装并固定，预埋箱盒必须紧贴模板且固定牢靠。 线管和箱盒开口处临时用木屑和发泡塑料填塞并用封口胶封堵严密，防止水泥浆及灰渣进入造成管路堵塞。 预埋结束后，由现场施工员核对，确认无误后，报请工程监理进行隐蔽工程验
收。 2、线管预埋 配管时，埋入混凝土内的钢管内壁应做防腐处理，埋入土层内的钢管，应刷两度沥青。暗配金属管采用套管连接时，管口应对准在套管心并焊接严密，套管长度不得小于金属管外径的倍，管进箱盒必须焊接跨接地线，焊接长度不应小于圆钢直径的6倍，并必须两面施焊，金属管进配电箱、盒采用丝扣锁母固定时，应焊接跨接地线，如采用焊接法，但只宜在管孔四周点焊3-5处，烧焊处必须做好防腐处理。 金属管暗敷在钢筋砼中，线管宜与钢筋绑扎固定，线管严禁与钢筋主筋焊接固定。 阻燃PVC管敷设 （1)采用阻燃PVC管暗敷设时，其线管与箱盒、配件的材质均宜使用配套的制品。 PVC管关口应平整、光滑；管与管、管与盒（箱）等器件应用插入法连接；连接处结合面应涂专用胶粘剂，接口应牢固密封。 （2)直埋在地下或楼板内的PVC管，在露出地面时易受机械损伤的部分，应采取保护措施。 （3)暗敷在混凝土内的管子，离表面的净距不应小于15毫米，为了减少线管的弯曲，线路走向宜沿最近的路线敷设，其弯曲处不应折皱，弯扁程度不应大于管外径的10%，其明配时弯曲半径不小于外径的6倍；暗敷在砼内其弯曲半径不小于管径的10倍。线管超过下列长度时加过线盒； 电管弯曲允许最大长度 （5）PVC管切割方法：先将弹簧插入管内，两手用力慢慢弯曲管子，考虑到管子的回弹，弯曲角度要稍过一些。
水电预留预埋技术交底内部编号：（YUUT-TBBY-MMUT-URRUY-UOOY-DBUYI-0128）
技术交底表
（穿楼板时），套管底部与楼板面平齐，套管内不得有接头。 2、穿越屋顶楼板、地下室板墙、以及水池壁时，必须制作防水套管。防水套管的做法结合图纸要求并参照图集。 3、套管应预先按照要求制作，在土建工种钢筋绑扎完成后合模前按照图纸要求的尺寸进行预留安装，保证固定牢靠，封堵严密，位置准确。 4、常见预埋套管分类： 套管安装位置套管安装样图符号说明 固定方 式 穿建筑物隔墙套管1-钢管；2-钢套 管；3-密封填 料；4-隔墙；5- 成品装饰板（明 装管道适用） 套管配合墙 体 施工或使用 机 械开洞后用 水 泥砂浆固定 穿人防剪力 墙套管 柔性防水套管1-钢管；2-法兰 套管；3-密封 圈；4-法兰压 盖；5-螺柱；6- 螺母；7-法兰； 8-密封膏嵌缝； 9-建筑外墙；10- 内侧； 11-柔性填缝材 料 剪力墙处套 管需与结构 钢筋绑扎固 定，一次浇 注在墙体内 穿无防水要求楼板1-钢管；2-钢套 管； 3-密封填料；4- 楼板 套管中部架 设 钢筋于楼板 上，套管下
部水泥砂浆吊模固定。 穿有防水要求楼板（如卫生间，厨房等）1-钢管；2-钢套 管；3-翼环；4- 挡圈； 5-石棉水泥；6- 油麻 套管中部架 设钢筋于楼 板上，套管 下部水泥砂 浆吊模固 定。 穿地上或建 筑外墙等防水墙 体顶板 刚性防水套管（钢 管）1-钢管；2-钢套 管；3-翼环；4- 挡圈；5-石棉水 泥；6-油麻 剪力墙处套 管需与结构 钢筋绑扎固 定，一次浇 注在墙体 内。 刚性防水套管1-铸铁管；2-钢 套管；3-翼环； 4-石棉水泥；5- 油麻 剪力墙处套 管需与结构 钢筋绑扎固 定，一次浇 注在墙体 内。 四、防雷接地工程 1、接地体（线）的连接应采用焊接，采用结构柱/梁钢筋焊接拉通，焊缝长≮100,焊接处焊缝应饱满并有足够的机械强度，不得有夹渣、咬肉、裂纹、虚焊、气孔等缺陷，焊接处的药皮要敲净。 2、接地引下线利用结构柱内两根对角主筋，施工时将该主筋黄色漆作好标记，随结构施工逐层焊接至顶层，并与屋顶避雷网焊接. 引下点按设计. 3、每层水平连线利用结构梁周环焊接, 与引下钢筋焊通. 接地体为结构基础. 4、接地装置的顶面埋设深度不应小于0.6m.圆钢、角钢及钢管接地
1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
编号 表式C2-1 工程名称交底日期2015年1月15日 施工单位分项工程名称水暖管道预留预埋 交底提要 交底内容： 根据管道管径尺寸，制作比管径大两号的钢套管。在土建楼板模板铺设完毕，底筋绑扎完毕后，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管放在预留的位置，用铁丝将钢套管绑扎好，用铁钉将铁丝钉在模板上，将钢套管紧紧的固定在模板上，钢套管的底部与模板之间不留缝隙紧贴牢靠。预埋好后，钢套管内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。待混凝土强度达到可以上人时，将套管拔出并将套管清理干净，分类存放以备后用。 三、预埋套管 1.根据本工程建筑结构特点，我方对本工程的预埋套管进行分类见下表： 审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
编号 表式C2-1 工程名称交底日期2015年1月15日施工单位分项工程名称水暖管道预留预埋交底提要 交底内容： 审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
编号 表式C2-1 工程名称交底日期2015年1月15日 施工单位分项工程名称水暖管道预留预埋 交底提要 交底内容： 1.套管预埋注意事项 1)通用事宜 a.套管的内径应比管道外径大10mm，套管与楼板底平，上口比楼板顶高出20～ 30mm，管道套管不能作为支架使用。 b.在管道和套管之间的空隙，采用玻璃纤维棉填满后，并用非硬性胶粘剂将端面封 闭。 审核人交底人接受交底人 1.本表由施工单位填写，交底单位与接受交底单位各存一份。 2.当作分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
人防工程预留预埋技术交底 1、给排水工程预埋 1）给排水、消防、喷淋等管道穿越临空墙、密闭墙、外墙及顶板时，应预埋防水套管。在临空墙的防水套管两侧分别设固定法兰。与人防工程无关的管道不宜穿过人防防护结构，当因条件限制需穿过人防工程时，只允许给 水、采暖空调冷却管道穿过，且其公称直径不大于150mm上部建筑污水、 煤气管不得进入人防工程内。 2）管道穿越人防顶板、外墙、密闭隔墙、临空墙及防护单元之间的防护 密闭隔墙时设置防护密闭套管，根据国标07FS02 B型规范制作安装；管道 穿越防火墙时，要求用不燃材料紧密填实。 刚性密闭套管安装图
t/J o 2、通风安装工程预埋 1 ）供平时使用的风管穿越临空墙、 密闭墙时，应在洞口四周预埋钢板 以便临战封堵；供战时使用的风管穿越临空墙、密闭墙时，应在墙上预埋密 2 ）战时进、排风风管，在临空墙、密闭墙预埋的密闭短管的管径、厚 4 ）密闭翼环采用厚度不小于 5mm 宽度不小于50mm 的钢板，密闭穿墙短 管两端伸出墙面的长度不小于 100mm 节閘： 1熾會枷将理捲岳竖能住处亚曲指打与崟曹麦 在 2坪搂曇用李工电騒婵■理条31号￡4 30$ 度应符合要求。 并应在土建施工时一次预埋到位。 闭短 管。 3 ）穿过防护密闭墙的通风管，应采取可靠的防护密闭措施（如下图） ， ?耶 4 * A ? 1 1 2 J ! > C235-A 3 1 O235-* DN % D h 0, 4 0. b c k M &0 防 (10 t|4 洌 為 to 4 占唇 殆占 77.fi 船 521 123 J30 3.K Ki 30 01 110 H0 Ml J? 4 询 4 100 ?0& HQ IM HH 270 4.5 10 a 5 ■ 31 135 155 5 BQ E42 2W fi w 150 161 100 219 330 10
技术交底记录 编号 表C2—1 工程名称交底日期 施工单位分项工程名称管线预埋技术交底交底提要 交底内容： 本工程主要预埋管线为SC焊接钢管、JDG管、PVC管。预埋线管严格按照图纸位置要求敷设，应尽量与预留孔洞保持一定距离，以防后期安装剔槽打坏线管。 一．钢管预埋要求做法： 1、线管布线包括线管选择，线管加工，线管敷设等工序。 2、管子的断口应与管子垂直，如有些小偏差，可用平挫挫平，如果偏差较大或出现了马蹄口，应重新切断管子，切断后需要用平挫挫平，用圆锉去除管口毛刺，刮光，使管子口整齐，光滑，SC焊接钢管必须内壁做防腐处理。 3、管路弯曲，在管路敷设前，应预先根据图纸，将管子楲出所需的弧度。钢管的弯曲有冷揻法和热揻法两种:一.冷揻法介绍，管径在DN25及其以上的管子，应使用液压揻弯器，根据管线需要揻成的弧度，选择相应的模具，揻出需要的弯度，使管外径与弯管模具紧贴，以免出现凹皱现象。管径＜DN25的管子，可用手扳揻管器揻弯，在揻管过程中用力不能太猛，各点用力尽量均匀一致，且移动揻管器的距离不能太大，这样才能使揻出的管弯流畅，不出现凹皱度超出规范要求的情况。二.热揻法不在施工方案中，也不在介绍其做法规范要求。 4、管路弯曲时应注意，管路的弯扁度应不大于管外径的10%。弯曲角度不宜小
于90度，弯曲处不可有褶皱，凹穴和裂缝现象。弯曲半径不应小于管外径的10倍。 5、揻管时还需要注意，管子弯曲方向与钢管焊缝间的关系，一般焊缝应放在管子弯曲方向的正，侧面交角的45度线上。 6、套管焊接，方法选用一段套管在需要连接的两根管线外，并把套管周边与连接管焊接起来，套管的长度为连接管外径的3倍，连接时应把连接管的对口处放在套管的中心处，应注意两连接管的管口，应光滑，平齐，两根管对口应吻合，套管的管口也应平齐，要焊接牢固，并且没有缝隙，焊接好的管子应为一条直线，不得有弯曲现象。焊接饱满，无夹渣、咬肉等现象。 7、管路在敷设过程中不应只按施工图中的盒位置进行预埋，还应在过长或弯曲较多的线路中适当加接线盒，以便于穿线方便，因此我们将这种盒称为过路盒，敷设管线加过路盒因根据规范要求其设过路线盒。 8、管线进盒不得超过0.5CM,进管角水平，垂直进盒，且焊接钢管进线盒必须套丝。 9、多管敷设平行预埋时，管线与管线之间距离不得小于2.5CM。 10、管路变形缝补偿装置，在变形缝的两侧对称预埋一个接盒，用一根短管将两接线相邻面连接起来，短管的一端与一个盒子固定，另一端伸于另一盒内且此盒上的相应位置开长孔，长孔的长度不小于管的2倍。 11、JDG管顶丝必须拧掉，管接处涂抹导电膏。 二. 图形显示： 变形缝敷管图例： 管子开长口 牢固 变形缝
技术交底记录 鲁DQ 0 0 2 工程名称施工单位 分项工程名称机电预留预埋及配管工程交底日期 交底提要：说明、材料要求、主要机具、作业条件、施工工艺、质量要求、成品保护 交底内容: 一、说明 承包工程机电预留预埋及配管施工工程。 二、材料要求 1、镀锌扁钢（40×4mm）、JDG管、PVC管、方盒、八角盒、电焊条、防腐材料、氧气、乙炔等 2、生产厂家应有生产许可证，进场材料应有出厂合格证、检验报告、材料进场经现场 监理工程师、质检员检验同意后方可使用。 三．主要机具 电焊机、无齿锯、手锤、套丝机、氧气、乙炔、煨弯器、钢锯等 四、作业条件 1、预留预埋及配管施工：自框架柱及剪力墙钢筋绑扎完成（木工开始搭满堂架） 开始做向线盒的预留、预埋及配管的施工，在顶板低筋绑扎过程中穿差进行顶板线管 线盒的定位及预埋工程。 2、预留预埋洞口尺寸≥300mm的由一次结构加工框架，机电班组进行预埋固定及 拆模。 五、施工工艺 材料准备→材料加工→预埋件做防腐→预埋件的定位及固定→自检→验收 具体相关的工序： 1、管路暗配： 按照设计要求及土建专业的水平轴线，确定箱、盒、电管的位置，按设计要求选择管材及管径，分系统从一端往另一端配管，以防漏埋。管路敷设完毕后，用铁 丝绑扎牢固。预埋开关和插座盒时标高不能出现负误差，预埋盒宜高于图纸标高 1cm。同一面墙上同一标高超过三个盒时要拉线找平,偏差不应大于。管口朝上的要 及时封堵严密并经常检查，土建打灰时要派专人看护，以免打灰过程中将管路破坏。 拆模 后，要及时清理及查找预埋箱盒，做好防腐及保护。 注：本记录一式两份，一份交底单位存，一份接受交底单位存。
交底内容: 一、施工依据 严格按照“电施、讯施施工图” “图纸会审记录” “设计变更单” 国家现行建筑电气工程质量验收规范及项目部的“施工作业指导书”等施工。 二、材料要求 1、电气材料/购配件的选用严格按照电气施工图纸设计要求选用，选用材料的品 牌、规格及材质应严格按设计、甲方要求，无要求时按项目部或建筑电气工程施工质量 验收规范、建筑电气工程施工工艺标准的要求选用，不得以次充优，更不得擅自更换、 替代材料材质、规格及品牌； 2、材料/购配件进场后经报验（甲方代表或专业监理工程师及项目部专业工程师共 同验收）合格后，方可用于本工程，对不合格材料应分类堆放且及时退场； 3、对有做复试检测要求的材料应先做检测，检测合格后方可使用。 三、施工工艺 1、作业前认真研究图纸、图纸会审记录、设计变更单、甲方下发的变更单、联系单及相关 文件资料，对照施工图纸绘制详细的单元施工草图； 2、预留、预埋工程： 1）工艺流程 根据电气专业预留预埋的特点，制定出预留预埋的施工流程图： 2）操作方法 （1）施工前的准备 施工人员进入现场必须进行严格的安全、质量、技术教育，通过培训让进入现场的每一个施工人员都要树立起良好的安全、质量意识。熟悉图纸上相关标准、规范，对重点部位、工序要绘制协调图来指导施工，施工过程中劳动力的布置要根据现场实际情况, 采取灵活、机动的组织形
式，以满足施工需要。 （2）电线管切断套丝 A切断 钢管切断采用砂轮片切割机，操作时用力要均匀平稳，不能用力过猛，以免过载或砂轮崩裂。管子切断后，断口处应与轴线垂直，管口应锉平、刮光，使管口整齐光滑，当出现马蹄口后，应重新切断。 B套丝 对电线管进行套丝利用套丝机，外露部分要符合规范的规定。 （3 ）用水准仪对接线盒的标高进行现场定位 混凝土一次浇注成型后，表面不能作任何的再施工、修改、碰撞。所以预埋的接线盒标高控制要求非常高，一定要控制在规范允许的范围内，施工要求一次到位，杜绝日后的返修。在现场施工时应采用水准仪定位法，即参照土建专业现场施工时给出的结构标高线，结合安装图纸设计的线盒标高，现场利用水准仪定位出每一个线盒的高度，再利用绑筋把线盒牢牢的固定在结构柱、现浇墙的主筋、箍筋上，确保建筑物同一层内相邻线盒间的高度差控制在规范允许的范围以内，达到规范要求。 （4 ）预留预埋施工 A管与盒（箱）连接 钢管与盒（箱）连接均采用锁紧螺母固定，固定前，首先应在需固定的钢管一端套丝并加锁紧用根母，然后一管一孔顺直插入与管径吻合的敲落（连接）孔内，伸进长度应小于5mm之后套上锁紧螺母夹紧固定，露在锁紧螺母之外的螺纹应在2-3扣为宜＜箱、盒在开孔时，严禁用电、气焊。连接后，管与盒（箱）间应用专用跨接卡、跨接线跨接接地。 B 管与管连接钢管与钢管连接采用套管丝接，套管内径与连接管外径应吻合，连接处的两端用专用接地卡固定跨接接地线。金属导管严禁对口焊接连接，镀锌钢管不得套管熔焊连接。 3）混凝土楼板中的预留预埋施工 混凝土楼板中的预留预埋电气配管多使用钢管，在与土建配合施工中配管交叉不应超过三根，出地面的管路应定位准确，排列整齐。混凝土楼板内电线管、接线盒的预留预埋的施工不需要水准仪的定位，但人工定位一定要准确无误，不能有遗漏。因为钢筋外保护层的厚度一般为 3cm且主筋严密、间隙小，为使接线盒紧贴模板，保证混凝土的整体效果，需要利用加厚接线盒施工。普通型86接线盒盒体深6cm特制加厚接线盒盒体深8cm靠主筋敷设的电线管可以不用弯曲直接进入接线盒，有效的解决了接线盒靠模板敷设问题。接线盒的固定应采用绑线牢牢的绑扎在
水电预埋预留施工安全技术交底
洁具的型号无法确定，我方将参照标准图集及设计要求进行排水孔洞的预留。孔洞的尺寸可适当放大一号，为防止 在洁具型号确定后，洁具安装要求与孔洞的预留存在偏差时，尽量减少楼板开洞的面积，如必须重新开洞，则必须使用开孔机机械钻洞，严禁乱剔乱凿的现象出现。 7.3套管预留孔洞施工方法 根据管道管径尺寸，制作比管径大两号的钢套管（U-PVC管），钢套管（U-PVC管）的长度通常为楼板厚度＋300mm。在土建楼板模板铺设完毕，底筋绑扎完毕后，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管（U-PVC管）放在预留的位置，用铁丝将钢套管（U-PVC管）绑扎好，用铁钉将铁丝钉在模板上，将钢套管（U-PVC管）紧紧的固定在模板上，钢套管（U-PVC管）的底部与模板之间不留缝隙紧贴牢靠。预埋好后，钢套管（U-PVC管）内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。待混凝土强度达到可以上人时，便于将套管拔出，将套管清理干净，分类存放以备后用。 （三）套管制作与安装： 1、为了防止热胀冷缩破坏影响结构，热水及采暖管道穿楼板及墙体时均应做钢套管，套管管径比管道管径大两号。套管顶部高出地面50mm（穿楼板时），套管底部与楼板面平齐，套管内不得有接头。 2、穿越屋顶楼板、地下室板墙、以及水池壁时，必须制作防水套管。防水套管的做法结合图纸要求并参照图集。 3、套管应预先按照要求制作，在土建工种钢筋绑扎完成后合模前按照图纸要求的尺寸进行预留安装，保证固 定牢靠，封堵严密，位置准确。 4、常见预埋套管分类： 套管安装位置套管安装样图符号说明固定方式 穿建筑物隔墙套管1-钢管；2-钢套管；3- 密封填料；4-隔墙；5- 成品装饰板（明装管道 适用） 套管配合墙体 施工或使用机 械开洞后用水 泥砂浆固定 穿人防剪力墙 套管 柔性防水套管1-钢管；2-法兰套管； 3-密封圈；4-法兰压 盖；5-螺柱；6-螺母； 7-法兰；8-密封膏嵌 缝；9-建筑外墙；10- 内侧； 11-柔性填缝材料 剪力墙处套管 需与结构钢筋 绑扎固定，一次 浇注在墙体内
