（电气配管）分部分项施工技术交底记录
（电气配管）分部分项施工技术交底记录
水电安装安全技术交底
防雷与接地工安全技术交底 一、施工准备 （一）作业条件 1、接地体安装： （1）人工接地体：设计位置的场地没被占用，且已经清理好。 （2）利用底板钢盘或深基础做接地体：底板盘与柱筋连接处已绑扎完。 2、接地干线安装： （1）支架安装完毕。 （2）土建抹灰已完成。 （3）穿墙保护管已预埋。 3、支架安装： （1）各种支架已运到现场。 （2）结构工作已经完成。 （3）室外必须有脚手架或爬梯。 4、防雷引下线暗敷设： （1）建筑物有有脚手架或爬梯，达到能上人操作的条件。 （2）利用主筋作引下线时，钢筋绑扎完毕。 5、避雷引下线明敷设 （1）支架安装完毕。 （2）建筑物有脚手架或爬梯，达到能上人操作的条件。 （3）土建外装修完毕。 6、避雷网安装： （1）支架安装完毕。 （2）具备调直场地和垂直运输条件。 （3）接地体与引下线必须做完。 7、避雷针安装： （1）接地体及引下线必须安装完毕。 （2）需要脚手架处，脚手架搭设完毕。
（3）土建结构工程已完成，并随结构施工做完预埋件。 （二）材料要求 1、防雷及接地装置所有部件均应采用镀锌材料，并有出厂合格证和镀锌质量证明书。在施工过程 中应注意保护镀锌层。其主要镀锌材料有：扁钢、角钢、圆钢、钢管、铅丝、螺栓、垫圈、弹簧垫圈、U 形螺栓、元宝螺栓、支架等。 2、电焊条、氧气、乙炔、沥青油、混凝土支座、预埋铁件、小线、防腐油、银粉、黑色油漆等。 （三）主要机具 1、常用电工工具：手锤、钢据、压力案子、大锤等。 2、线坠、卷尺、大绳、粉线袋、绞磨（或倒链）、紧线器、电锤、冲击钻、电焊机、气焊工具等。 1、按照施工方案的要求作业； 2、剔槽打眼时，锤头不得松动，铲子应无卷边、裂纹，作业人员必须戴好防护眼镜。楼板、砖墙打、钻透眼时，板下、墙后不得有人靠近； 3、使用手持电钻时，电钻必须有可靠的接保护零线和重复接地，电源线必须通过触电保护器，灵敏有效。靠梯不准碰、压电源电线； 4、管子穿带线时，不得对管口呼唤、吹气，防止带线弹力勾眼。穿导线时，应互相配合防止挤手； 5、管子预埋位置必须准确，绑扎牢固； 6、安装照明线路不准直接在板条天棚或隔音板上通行或堆放材料。必须通行时，应在木枋上铺设脚手板； 7、人力弯管器弯管，应选好场地，防止滑倒和坠落，操作里面部要避开。管子加热时，管口前不得站人或通过； 8、线路上禁止带负荷接电或断电，并禁止带电操作； 9、设备未做有效接地前，不准通电试机。 ●电气和线路的绝缘必须良好，裸露带电导体应安装在碰不着的处所，或设置安全遮拦和明显的警告标志。 ●电气设备和装置的金属部分，可能由于绝缘损坏而带电，必须根据技术条件采取保护性接地或接零措施。 ●电线和电源相接的时候，应设开关和闸刀，不允许随便乱挂；露天的开关、闸刀应装在箱

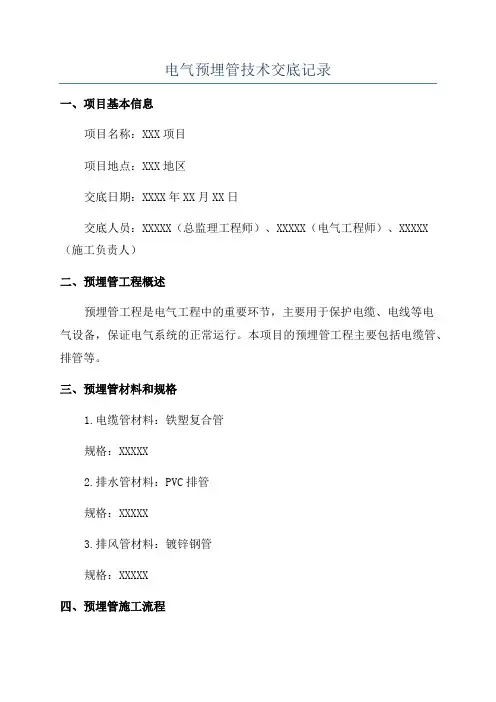

施工技术交底 单位工程名 称电气分部分项 工程名称 管线及接线盒预埋 交底人记录人 参加班组电气施工队交底日 期 1、电气预埋管线施工要求 A、预埋在混凝土内的管线，其弯曲半径不小于管外径的10倍。 预埋管的弯曲处，不能有折皱，凹扁和裂缝。 B、当预埋管长度每超过30米（没有弯曲）、20米（有一个弯 曲）、15米（有二个弯曲）、8米（三个弯曲），要增设过渡盒。管线之间宜采用6#圆钢做接地跨接，焊接长度必须大于4厘米 C、金属钢管严禁对口焊接，钢管采用螺纹连接时，管端螺纹 长度不能小于管接头长度的1/2，连接后，其螺纹要外露 2~3个扣；采用套管连接时套管长度为管外径的1.5-3倍，管与管的对口处应位于套管的中心，套管采用焊接，焊缝应 牢固、严密。钢管进入接线盒必须采用丝接，进入盒内约 2-3mm。 D、金属管在埋设于混凝土内时外壁不用做防腐处理，内壁应做防腐处理。 2、施工方法 A、混凝土柱内埋设的管路与预埋件 ，先将管与盒连接 好，在下面模板支好后将管盒与模板固定牢固，把管 路沿主筋内侧布置，且与主筋上的箍筋绑扎在一起， 管路中间的绑扎间距不大于1m，在管与盒连接处的绑 扎距离不大于30mm。现浇混凝土梁内，多根管竖穿梁 时，管子设在梁受剪、应力较小的轴线上并列敷设， 管与管的间距大于25mm，暗配钢管需要横穿混凝土梁 时，对梁的结构强度影响不大，穿梁钢管距底筋上侧 不小于50mm。埋于混凝土墙中的管路在墙体施工时，
在绑扎钢筋后进行 定位，然后把管路与钢筋固定好，将盒子与模板固定牢固，同时随时焊好接地跨接线。 B、埋于现浇混凝土楼板中的管线敷设，在模板铺好后， 未敷钢筋前进行测位划线，待钢筋底网绑扎垫起后敷 设、盒、并且固定好，预埋在混凝土内的管子与管子 敷设有交叉时，厚度不能超过混凝土的1/2 ；并列敷设的管子间距不小于25mm，使管子周围均匀有混凝土 包裹。配管时可以分别进行连接，先连接好一段与墙 （或梁）上预埋管相连接带弯的管子，再连接一段与 盒相连接的管子，最后连接剩余的中间的一部分需管 与管之间进行连接的直线段。在管子敷设时，原则是 先敷设带弯曲的管子，后敷设直线段的管子。 C、预埋在混凝土墙体上的接线盒预留可随结构施工直接 将接线盒安装到位，所有开关、插座用接线盒预埋， 应以装饰完成面标高为准。为防止接线盒移位，采用 钢筋固定。接线盒面与结构施工的模板面平齐，接线 盒内填充锯木等防止混凝土进入，并且在施工图纸上 准确的标注出预埋接线盒的位置，待土建模板拆除后 便于寻找。找到后应在其内壁刷上防腐漆，贴上标签 注明作用。 班组长签名 技术负责人签 名
电气专业预留预埋安全技术交底 一、施工准备 施工前组织相关人员学习相关规范、图集，熟悉图纸，明确施工工艺，制定施工方案，对图纸进行深化设计。班组施工前，进场员工必须进行安全教育培训，焊工和电工必须持证上岗。 施工机具准备：铅笔、钢卷尺、手锤、錾子、钢锯、锯条、半圆锉、圆锉、扁锉、手动弯管器、液压弯管器、压力案子、套丝扳、套丝机、工具袋、电工常用工具等。 材料准备：KBG管、焊接钢管（SC）、PVC管、接线盒（开关盒）、管接头、电焊条等。 技术准备：施工班组应配备专业的技术人员、电工和焊工。 KBG管、焊接钢管壁厚均匀，焊缝均匀，无劈裂、砂眼、棱刺和凹扁等现象。 原材料、半成品的质量控制及焊接用的材料型号、规格及性能应满足设计及施工规范要求。 设备及检测仪器、电焊机及其所用附件满足施工安全要求。 二、作业条件 2.1、土建完成顶板、梁支模； 2.2、各层水平线和墙厚度线弹好，楼板底模支护完毕（或墙、柱钢筋绑扎完毕），墙体在合模前完成。 2.3、现浇混凝土板内配管，在底层钢筋绑扎完后，上层钢筋未绑扎前，根据施工图尺寸位置配合土建施工。 三、主要技术要求 3.1、基本质量要求： 1.暗敷的电气管路、管口、管子连接处均做密封处理。 2.暗配的电气宜沿最近的线路敷设并减少弯曲；管路表面保护层厚度不应小于15mm。 3.管路敷设避免穿越设备基础、卫生间、厨房及可能会开洞的场所； 4.进入落地式配电柜的管路，排列应整齐，管口应高出基础面50～80mm。 5.沿管敷设方向绑扎要牢固，不得松动，且线盒内要用填充物塞实。 6.根据电气施工图，加工好各种盒、箱及弯头。埋入混凝土内的管路弯曲半径不得小于管路外径的10倍，弯扁度不得大于管路外径的1/10。管路煨弯：SC20及以下管路，用手扳煨管器煨弯。先将管子插入煨管器，逐步煨出所需弯度；SC25至SC50之间的管路，使用液压煨管器，先将管子
消防工程电气预埋技术交底： 1、施工程序 暗管敷设的施工程序为：施工准备→预制加工管煨弯→测定盒箱位置 →固定盒、箱→管路连接→地线跨接 2、主要施工方法和技术要求 （1）施工准备 ①熟悉图纸，了解设计意图，掌握施工工艺，方法。 ②材料的规格型号，材质必须符合设计要求。 （2）暗管敷设的基本要求 敷设于多尘和潮湿场所的电线管路、管口、管子连接处应作密封处理；电线管 路应沿最近的路线敷设并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的 净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。 （3）预制加工： 预埋的钢管使用前先进行外观质量检查，不得有穿孔、裂缝、显着的凹凸不平 及严重锈蚀情况，管内壁光滑无毛刺，管口刮光，焊接钢管应除锈后刷防锈漆 （钢管内外壁应防腐处理；埋设于混凝土内的导管内壁应防腐处理，外壁可不 防腐处理）。 ①钢管煨弯：管径为20mm及以下时，用手板煨弯器。管径为25mm及其以上 时，使用液压煨弯器。弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显 着的凹瘪现象。 ②管子切断：用钢锯、割管器、砂轮锯进行切管，将需要切断的管子量好尺寸， 放在钳口内卡牢固进行切割。切割断口处应平齐不歪斜，管口刮锉光滑、无 毛刺，管内铁屑除净。 ③管子套丝：采用套丝板、套管机。采用套丝板时，应根据管外径选择相应板 牙，套丝过程中，要均匀用力；采用套丝机时，应注意及时浇冷却液，丝扣 不乱不过长，消除渣屑，丝扣干净清晰。 （4）测定盒、箱位置 根据设计要求确定盒、箱轴线位置，以土建弹出的水平线为基准，挂线找正， 标出盒、箱实际尺寸位置。
（5）固定盒、箱 先稳住盒、箱，然后灌浆，要求砂浆饱满、平整牢固、位置正确。盒、箱安装 要求如下表所示： 盒、箱安装要求一览表 实测项目要求允许偏差（mm） 盒、箱水平、垂直位置正确10（砖墙），30（大模板） 盒箱1m内相邻标高一致 2 盒子固定垂直 2 箱子固定垂直 3 盒、箱口与墙面平齐最大凹进深度10mm （6）镀锌钢管的螺纹连接 ①管子切断：管子切断后，断口处应与管轴线垂直，管口应矬平、刮光，使管口整齐光滑。当出现马蹄口后应重新切断。严禁用电气焊切割钢管。 ②管子套丝：钢管与盒（箱）连接处的套丝长度，不宜小于管外径的倍；用在管与管连接部位时的套丝长度，不得小于管接头长的1/2加2~3扣。套丝完毕后，将管子端面毛刺处理光。如下图丝扣连接良好，外漏2~3扣。 ③管径小于25mm以下使用手扳 煨管器，管径大于25mm以上使用液 压煨管器；管径70mm及上时，使用 机械煨弯器。弯曲处不应有折皱、 凹穴、和裂缝现象，弯扁程度不应 大于管外径的倍，弯曲角度一 般不宜小于90度。 ④钢管的连接：连接使用全扣管箍接头，连接管端部套丝，两管拧进管接头的长度不应小于管接头长度的1/2，管连接后使两管端之间吻合，其螺纹在套管端部宜外露2~3扣，螺纹表面应光滑、无缺损。 ⑤钢导管与盒（箱）及设备的连接：本工程钢导管与盒（箱）及设备的连接一律采用螺纹连接。管端用锁紧螺母或护圈帽固定盒箱，用锁紧螺母固定的管端螺纹宜外露锁螺母2-3扣，并且一孔一管，严禁将无用的敲落孔敲掉。 （7）焊接钢管的焊接
建筑安装工程 技术交底单
交底人: 建筑安装工程
技术交底内容:○1设计图纸特殊要求,○2施工规范要求○3质量验评标准 3、敷设管路 管路必须敷设在上下层之钢筋之间,与钢筋绑扎固定。根据去向的不同,可以分为三种情况, 第一种就是从楼面内向上层引出的管路,第二种就是从顶板向下引的管路,如向非承重隔墙板引出的开关管路,第三种就是只在现浇顶板内敷设的管路。 (1)对于从楼地面向上层引出的管路,必须保证在上层墙体位置线内引出,可以参照土建梁或 墙体的钢筋位置,注意向上部分管路不要跨越轴线而形成交叉,以免给后续施工带来不必的麻 烦。向上的管路在引出位置应固定一根不小于8的钢筋,用以固定位置与保护管路不受外力损伤折断。管口必须封堵严密,可以采用管堵封堵。在土建楼层放线后及时检查,对超出墙体线 的管路,要及时进行处理,如果就是根部超出,必须进行剔凿后重新接管,如果就是上部超出墙体 线只需将其扳正,但要注意不能用力过猛,避免管路折断或变形。 (2)对于从顶板向下引的管路,为了不给土建模板造成较大的损害,采用暂时不引下,而等到 土建拆模后再向下引的办法。具体做法就是:在需要引下的位置预埋一块200×100×100mm的聚苯板,聚苯板要紧贴模板固定,把管头插入聚苯板中,并连接牢固紧密。等到土建拆模后安装隔 墙板时,挖开聚苯板并将管路引下。既避免模板的损坏,又可以保证引下位置的准确。注意管 口必须封堵严密,可以采用管堵封堵。 (3)对于只在现浇顶板内敷设的管路首先应该截取长度适当的管路,把管路一端与盒接头连 接,并将盒接头与灯头盒固定,然后连接另一端。连接后把管路与钢筋绑扎固定。 4、管路连接 包括管路与管路的连接与管路与灯头盒的连接两种情况: (1)管路与管路的连接,直线管路采用配套的直管接头连接,管的接口应在直管接头的中心位 置,即将接头插接到位。根据管路要求采用90直角弯管接头时,管路要插入直角弯管的承插 交底人:

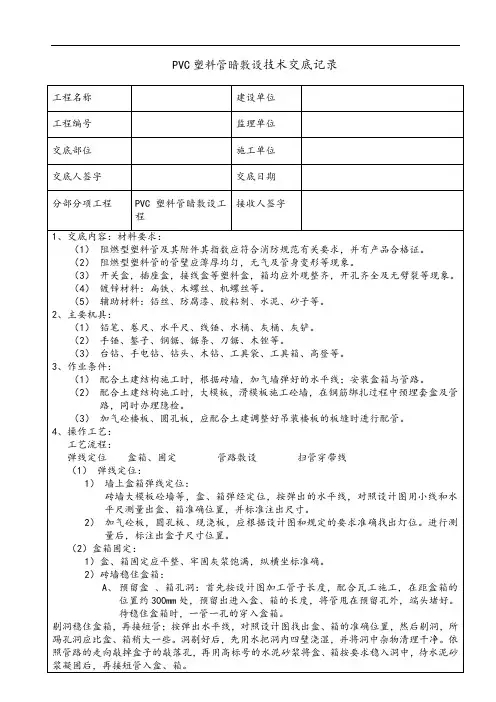

电气安装预留预埋:技术交底-制度大全 电气安装预留预埋:技术交底之相关制度和职责，工程名称花园小区施工单位××建筑分公司分项工程名称电气安装预留预埋技术交底交底日期2008年7月15日为配合土建施工,保证工程质量,对预留预埋作如下交底:(一)基本规定1.1预埋人员应积极配... 工程名称花园小区施工单位××建筑分公司分项工程名称电气安装预留预埋技术交底交底日期2008年7月15日为配合土建施工,保证工程质量,对预留预埋作如下交底:(一)基本规定1.1预埋人员应积极配合土建施工,绝不允许不同步配合施工,造成漏埋、错埋及乱打乱砸现象出现。1.2预留预埋人员必须弄清建筑轴线,按照预留予埋图进行,预留予埋位置要准确。1.3预留预埋过程中不得随意损伤建筑钢筋。确需切断钢筋时,应通知技术员与土建施工人员协商解决。1.4必须按照规范施工,保证照明部分管线保护层≥15mm,消防部分的管线保护层≥20mm。1.5设计变更需增加的埋管必须在土建未做面层前补埋。1.6与土建结构相矛盾处,由技术员与土建施工人员协商解决。1.7对于土建施工中未能留出的预留洞应通知技术员与土建施工人员协商解决。(二)施工工艺2.1工艺流程:制作模具__放线标记__安装模具__配管__复核检查。2.2 PVC电工管路,不宜穿过建筑物、构筑物或设备的基础。必须穿过时,应另设保护管或采取其他措施。2.3 PVC电工管路,经过建筑物的沉降缝或伸缩缝处,应装设两端固定的补偿装置。2.4 PVC电工管路的预埋件,应与建筑工程同步进行。2.5 PVC管的管材、连接附件及盒(箱),宜采用同一金属材料制作。2.6 PVC管径≤φ25时,每端扣压点≥2处;管径≥φ32时,每端扣压点≥3处。扣压点对称,间距均匀。2.7 PVC管暗敷时,其弯曲半径应≥管外径的6倍;埋入砼内平面敷设时,其弯曲半径应≥管外径的10倍。2.8管路固定点应符合下列规定:2.8.1敷设在钢筋混凝土墙及楼板内的管路与钢筋绑扎固定,固定点间距不应大于1000毫米。2.8.2敷设在砖墙、砌体墙内的管路,剔槽宽度,不应大于管外径5毫米。固定点间距≤1000毫米。2.9 联合接地系统:本工程利用结构基础作联合接地体,接地电阻值≤1欧,沿地梁将其主筋两根作封闭联通并与各接地干线及防雷引下线焊接,用作接地系统的基础桩内的钢筋与承台钢筋体连接,承台钢筋体与圈梁主筋以及各接地引下线与接地体的连接均采用搭接焊接方式。2.10 本工程做总等电位连接,各系统出入建筑物金属总管及PE接地线均在总等电位点联接可靠,总等电位点设在两变电所内,等电位连线采用40*4镀锌扁钢。所有避雷材料均为镀锌材料,接地线连接采用搭接法焊接,牢固无虚焊,搭接长度:一、扁钢为其宽度的2倍(且至少3个棱边焊接)二、圆钢(螺纹钢)与扁钢连接,其长度为圆钢直径的6倍。焊接处焊渣应清除干净,并刷沥青漆防腐处理。项目专业技术负责人:交底人:接受人: 山东省建设工程质量监督总站监制技术(安全)交底记录鲁DQ-004工程名称花园小区施工单位××建筑分公司分项工程名称电气安装预留预埋技术交底交底日期2008年7月15日2.11 接地体敷设完毕后回填时,回填土不应夹有石块及建筑垃圾,且应分层夯实。所有设备接地均用L40*4镀锌扁钢自柱主筋引出;2.12 引下线利用对角两根柱筋用电渣压力焊由土建焊接后,由我方检验合格;2.13 避雷接地安装完毕后即进行接地电阻测试,若达不到设计要求,根据差值大小加装人工接地装置或回填黄土并采用化学方法以保证建筑物的防雷要求。2.14 安装模具:将事前制作好的模具中心对准标注好的“+”字进行模具固定安装,用钉子钉牢在模板上或用铁丝绑靠在周围钢筋上,无论哪种方法,必须考虑到要拆除的临时模具易于拆除的条件而设。(三)质量标准3.1 照明器具、配电箱(盘、板)安装允许偏差的要求:3.1.1对于盘、板垂直度的要求是箱(盘、板) 体高50cm以下允许偏差1.5mm;体高50cm及以上的允许偏差为3mm。3.1.2 照
人防工程预留预埋技术交底 1、给排水工程预埋 1）给排水、消防、喷淋等管道穿越临空墙、密闭墙、外墙及顶板时，应预埋防水套管。在临空墙的防水套管两侧分别设固定法兰。与人防工程无关的管道不宜穿过人防防护结构，当因条件限制需穿过人防工程时，只允许给 水、采暖空调冷却管道穿过，且其公称直径不大于150mm上部建筑污水、 煤气管不得进入人防工程内。 2）管道穿越人防顶板、外墙、密闭隔墙、临空墙及防护单元之间的防护 密闭隔墙时设置防护密闭套管，根据国标07FS02 B型规范制作安装；管道 穿越防火墙时，要求用不燃材料紧密填实。 L.：an____
3 2 山」 3 1M 6 T0O Z / 7 7 7\ 10S 2、通风安装工程预埋 1 ）供平时使用的风管穿越临空墙、 密闭墙时，应在洞口四周预埋钢板 以便临战封堵；供战时使用的风管穿越临空墙、密闭墙时，应在墙上预埋密 2 ）战时进、排风风管，在临空墙、密闭墙预埋的密闭短管的管径、厚 4 ）密闭翼环采用厚度不小于 5mm 宽度不小于50mm 的钢板，密闭穿墙短 管两端伸出墙面的长度不小于 100mm 度应符合要求。 并应在土建施工时一次预埋到位。 闭短管。 3 ）穿过防护密闭墙的通风管，应采取可靠的防护密闭措施（如下图） ， ? 9 ft 1 1 1 2 1 0236-A 3 1 卿: 1熾管扣扌鋤拜接尼蜒能恃摊里再jfr 厅与崟曽 妥聂,
: 1一幵理督件広變楼，#应肉刷扛丹障皆总竟it i 広慢土 建柿工 时一兢楼彝在细肉. Ntf 理薈忘徑宜与折蛙儀皆普吏点密闭覺门，理压自菊 井丸活门姑桂普直径相一 3JMT?*时直知野序阳舶.普通专进 兰.存二；号密丄話的戛釁垢应丢瓦皤盘 爆让寿址? 4 ［型用壬曲瑞总螯；|］爭用于一嗥接営” 风管穿密闻墙做法详图 ■At nran 申甘港就方 心黏咬时 I K ? ］扣L 短求円苒■狂底 ? 3、电气安装工程预埋 1） 底板 A. 底板钢筋应形成接地网、防护密闭门框应接地，各种配电箱内电气接 地应直接从接地网引入。 B. 电气管线从非人防区引入人防区或防护单元之间应作防护密闭措施。 C .有防护密闭要求或暗敷在混凝土墙内的电气管线的材质采用厚壁管， 在密闭段区域内的管材采用热镀锌钢管。 2） 墙板 A .电缆桥架、母线槽在穿越临空墙、密闭墙、临战封堵处时，应在墙内 预埋套管，套管中设密闭肋，应保证每根套管只穿一根电缆，并在套管处做 好密闭处理。当同一处有多根管线需作穿墙密闭处理时，可在密闭穿墙短管 两端各焊一块密闭翼环。两块密闭翼环均应与所在墙体焊牢，且不得露出墙 ]]亀 L ± OklSd :HCM 呐MO ■3NIDZ -G Q fimra} 215 J15 HI 550 Q?D *1画 Ml 50 MCO X400 0NW 3N1O" Q (ram) - 196
技术交底记录 编号 表C2—1 工程名称交底日期 施工单位分项工程名称管线预埋技术交底交底提要 交底内容： 本工程主要预埋管线为SC焊接钢管、JDG管、PVC管。预埋线管严格按照图纸位置要求敷设，应尽量与预留孔洞保持一定距离，以防后期安装剔槽打坏线管。 一．钢管预埋要求做法： 1、线管布线包括线管选择，线管加工，线管敷设等工序。 2、管子的断口应与管子垂直，如有些小偏差，可用平挫挫平，如果偏差较大或出现了马蹄口，应重新切断管子，切断后需要用平挫挫平，用圆锉去除管口毛刺，刮光，使管子口整齐，光滑，SC焊接钢管必须内壁做防腐处理。 3、管路弯曲，在管路敷设前，应预先根据图纸，将管子楲出所需的弧度。钢管的弯曲有冷揻法和热揻法两种:一.冷揻法介绍，管径在DN25及其以上的管子，应使用液压揻弯器，根据管线需要揻成的弧度，选择相应的模具，揻出需要的弯度，使管外径与弯管模具紧贴，以免出现凹皱现象。管径＜DN25的管子，可用手扳揻管器揻弯，在揻管过程中用力不能太猛，各点用力尽量均匀一致，且移动揻管器的距离不能太大，这样才能使揻出的管弯流畅，不出现凹皱度超出规范要求的情况。二.热揻法不在施工方案中，也不在介绍其做法规范要求。 4、管路弯曲时应注意，管路的弯扁度应不大于管外径的10%。弯曲角度不宜小
于90度，弯曲处不可有褶皱，凹穴和裂缝现象。弯曲半径不应小于管外径的10倍。 5、揻管时还需要注意，管子弯曲方向与钢管焊缝间的关系，一般焊缝应放在管子弯曲方向的正，侧面交角的45度线上。 6、套管焊接，方法选用一段套管在需要连接的两根管线外，并把套管周边与连接管焊接起来，套管的长度为连接管外径的3倍，连接时应把连接管的对口处放在套管的中心处，应注意两连接管的管口，应光滑，平齐，两根管对口应吻合，套管的管口也应平齐，要焊接牢固，并且没有缝隙，焊接好的管子应为一条直线，不得有弯曲现象。焊接饱满，无夹渣、咬肉等现象。 7、管路在敷设过程中不应只按施工图中的盒位置进行预埋，还应在过长或弯曲较多的线路中适当加接线盒，以便于穿线方便，因此我们将这种盒称为过路盒，敷设管线加过路盒因根据规范要求其设过路线盒。 8、管线进盒不得超过0.5CM,进管角水平，垂直进盒，且焊接钢管进线盒必须套丝。 9、多管敷设平行预埋时，管线与管线之间距离不得小于2.5CM。 10、管路变形缝补偿装置，在变形缝的两侧对称预埋一个接盒，用一根短管将两接线相邻面连接起来，短管的一端与一个盒子固定，另一端伸于另一盒内且此盒上的相应位置开长孔，长孔的长度不小于管的2倍。 11、JDG管顶丝必须拧掉，管接处涂抹导电膏。 二. 图形显示： 变形缝敷管图例： 管子开长口 牢固 变形缝
电气预留预埋技术交底 技术交底记录 0 02 工程名称 施工单位 分项工程名称机电预留预埋及配管工程 交底日期 交底提要：说明、材料要求、主要机具、作业条件、施工工艺、质量要求、成品保护 交底内容:______ 一、说明承包工程机电预留预埋及配管施工工程。 二、材料要求 1、镀锌扁钢（40×4mm）、JDG管、PVC管、方盒、八角盒、电焊条、防腐材料、氧气、乙炔等 2、生产厂家应有生产许可证，进场材料应有出厂合格证、检验报告、材料进场经现场监理工程师、质检员检验同意后方可使用。 三、主要机具电焊机、无齿锯、手锤、套丝机、氧气、乙炔、煨弯器、钢锯等 四、作业条件 1、预留预埋及配管施工：自框架柱及剪力墙钢筋绑扎完成（木工开始搭满堂架）开始做向线盒的预留、预埋及配管的施
工，在顶板低筋绑扎过程中穿差进行顶板线管线盒的定位及预埋工程。 2、预留预埋洞口尺寸≥300mm的由一次结构加工框架，机电班组进行预埋固定及拆模。 五、施工工艺材料准备→材料加工→预埋件做防腐→预埋件的定位及固定→自检→验收具体相关的工序： 1、管路暗配：按照设计要求及土建专业的水平轴线，确定箱、盒、电管的位置，按设计要求选择管材及管径，分系统从一端往另一端配管，以防漏埋。管路敷设完毕后，用铁丝绑扎牢固。预埋开关和插座盒时标高不能出现负误差，预埋盒宜高于图纸标高1cm。同一面墙上同一标高超过三个盒时要拉线找平,偏差不应大于0、3cm。管口朝上的要及时封堵严密并经常检查，土建打灰时要派专人看护，以免打灰过程中将管路破坏。拆模后，要及时清理及查找预埋箱盒，做好防腐及保护。 注：本记录一式两份，一份交底单位存，一份接受交底单位存。 鲁DQ 技术交底记录 0 02 工程名称 施工单位 分项工程名称机电预留预埋及配管工程 交底日期 交底提要：说明、材料要求、主要机具、作业条件、施工工艺、质量要求、成品保护
技术交底记录 鲁DQ 0 0 2 工程名称施工单位 分项工程名称机电预留预埋及配管工程交底日期 交底提要：说明、材料要求、主要机具、作业条件、施工工艺、质量要求、成品保护 交底内容: 一、说明 承包工程机电预留预埋及配管施工工程。 二、材料要求 1、镀锌扁钢（40×4mm）、JDG管、PVC管、方盒、八角盒、电焊条、防腐材料、氧气、乙炔等 2、生产厂家应有生产许可证，进场材料应有出厂合格证、检验报告、材料进场经现场 监理工程师、质检员检验同意后方可使用。 三．主要机具 电焊机、无齿锯、手锤、套丝机、氧气、乙炔、煨弯器、钢锯等 四、作业条件 1、预留预埋及配管施工：自框架柱及剪力墙钢筋绑扎完成（木工开始搭满堂架） 开始做向线盒的预留、预埋及配管的施工，在顶板低筋绑扎过程中穿差进行顶板线管 线盒的定位及预埋工程。 2、预留预埋洞口尺寸≥300mm的由一次结构加工框架，机电班组进行预埋固定及 拆模。 五、施工工艺 材料准备→材料加工→预埋件做防腐→预埋件的定位及固定→自检→验收 具体相关的工序： 1、管路暗配： 按照设计要求及土建专业的水平轴线，确定箱、盒、电管的位置，按设计要求选择管材及管径，分系统从一端往另一端配管，以防漏埋。管路敷设完毕后，用铁 丝绑扎牢固。预埋开关和插座盒时标高不能出现负误差，预埋盒宜高于图纸标高 1cm。同一面墙上同一标高超过三个盒时要拉线找平,偏差不应大于。管口朝上的要 及时封堵严密并经常检查，土建打灰时要派专人看护，以免打灰过程中将管路破坏。 拆模 后，要及时清理及查找预埋箱盒，做好防腐及保护。 注：本记录一式两份，一份交底单位存，一份接受交底单位存。

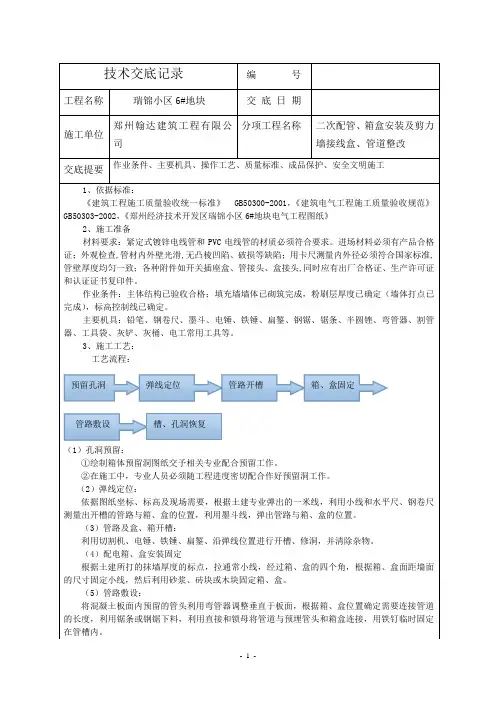

交底内容: 一、施工依据 严格按照“电施、讯施施工图” “图纸会审记录” “设计变更单” 国家现行建筑电气工程质量验收规范及项目部的“施工作业指导书”等施工。 二、材料要求 1、电气材料/购配件的选用严格按照电气施工图纸设计要求选用，选用材料的品 牌、规格及材质应严格按设计、甲方要求，无要求时按项目部或建筑电气工程施工质量 验收规范、建筑电气工程施工工艺标准的要求选用，不得以次充优，更不得擅自更换、 替代材料材质、规格及品牌； 2、材料/购配件进场后经报验（甲方代表或专业监理工程师及项目部专业工程师共 同验收）合格后，方可用于本工程，对不合格材料应分类堆放且及时退场； 3、对有做复试检测要求的材料应先做检测，检测合格后方可使用。 三、施工工艺 1、作业前认真研究图纸、图纸会审记录、设计变更单、甲方下发的变更单、联系单及相关 文件资料，对照施工图纸绘制详细的单元施工草图； 2、预留、预埋工程： 1）工艺流程 根据电气专业预留预埋的特点，制定出预留预埋的施工流程图： 2）操作方法 （1）施工前的准备 施工人员进入现场必须进行严格的安全、质量、技术教育，通过培训让进入现场的每一个施工人员都要树立起良好的安全、质量意识。熟悉图纸上相关标准、规范，对重点部位、工序要绘制协调图来指导施工，施工过程中劳动力的布置要根据现场实际情况, 采取灵活、机动的组织形
式，以满足施工需要。 （2）电线管切断套丝 A切断 钢管切断采用砂轮片切割机，操作时用力要均匀平稳，不能用力过猛，以免过载或砂轮崩裂。管子切断后，断口处应与轴线垂直，管口应锉平、刮光，使管口整齐光滑，当出现马蹄口后，应重新切断。 B套丝 对电线管进行套丝利用套丝机，外露部分要符合规范的规定。 （3 ）用水准仪对接线盒的标高进行现场定位 混凝土一次浇注成型后，表面不能作任何的再施工、修改、碰撞。所以预埋的接线盒标高控制要求非常高，一定要控制在规范允许的范围内，施工要求一次到位，杜绝日后的返修。在现场施工时应采用水准仪定位法，即参照土建专业现场施工时给出的结构标高线，结合安装图纸设计的线盒标高，现场利用水准仪定位出每一个线盒的高度，再利用绑筋把线盒牢牢的固定在结构柱、现浇墙的主筋、箍筋上，确保建筑物同一层内相邻线盒间的高度差控制在规范允许的范围以内，达到规范要求。 （4 ）预留预埋施工 A管与盒（箱）连接 钢管与盒（箱）连接均采用锁紧螺母固定，固定前，首先应在需固定的钢管一端套丝并加锁紧用根母，然后一管一孔顺直插入与管径吻合的敲落（连接）孔内，伸进长度应小于5mm之后套上锁紧螺母夹紧固定，露在锁紧螺母之外的螺纹应在2-3扣为宜＜箱、盒在开孔时，严禁用电、气焊。连接后，管与盒（箱）间应用专用跨接卡、跨接线跨接接地。 B 管与管连接钢管与钢管连接采用套管丝接，套管内径与连接管外径应吻合，连接处的两端用专用接地卡固定跨接接地线。金属导管严禁对口焊接连接，镀锌钢管不得套管熔焊连接。 3）混凝土楼板中的预留预埋施工 混凝土楼板中的预留预埋电气配管多使用钢管，在与土建配合施工中配管交叉不应超过三根，出地面的管路应定位准确，排列整齐。混凝土楼板内电线管、接线盒的预留预埋的施工不需要水准仪的定位，但人工定位一定要准确无误，不能有遗漏。因为钢筋外保护层的厚度一般为 3cm且主筋严密、间隙小，为使接线盒紧贴模板，保证混凝土的整体效果，需要利用加厚接线盒施工。普通型86接线盒盒体深6cm特制加厚接线盒盒体深8cm靠主筋敷设的电线管可以不用弯曲直接进入接线盒，有效的解决了接线盒靠模板敷设问题。接线盒的固定应采用绑线牢牢的绑扎在
水电预埋预留施工安全技术交底
洁具的型号无法确定，我方将参照标准图集及设计要求进行排水孔洞的预留。孔洞的尺寸可适当放大一号，为防止 在洁具型号确定后，洁具安装要求与孔洞的预留存在偏差时，尽量减少楼板开洞的面积，如必须重新开洞，则必须使用开孔机机械钻洞，严禁乱剔乱凿的现象出现。 7.3套管预留孔洞施工方法 根据管道管径尺寸，制作比管径大两号的钢套管（U-PVC管），钢套管（U-PVC管）的长度通常为楼板厚度＋300mm。在土建楼板模板铺设完毕，底筋绑扎完毕后，根据规范要求及现场结构钢筋绑扎成形的位置尺寸，确定套管位置，将钢套管（U-PVC管）放在预留的位置，用铁丝将钢套管（U-PVC管）绑扎好，用铁钉将铁丝钉在模板上，将钢套管（U-PVC管）紧紧的固定在模板上，钢套管（U-PVC管）的底部与模板之间不留缝隙紧贴牢靠。预埋好后，钢套管（U-PVC管）内还应放入填料将套管填充满，防止混凝土浇注时进入套管内。待混凝土强度达到可以上人时，便于将套管拔出，将套管清理干净，分类存放以备后用。 （三）套管制作与安装： 1、为了防止热胀冷缩破坏影响结构，热水及采暖管道穿楼板及墙体时均应做钢套管，套管管径比管道管径大两号。套管顶部高出地面50mm（穿楼板时），套管底部与楼板面平齐，套管内不得有接头。 2、穿越屋顶楼板、地下室板墙、以及水池壁时，必须制作防水套管。防水套管的做法结合图纸要求并参照图集。 3、套管应预先按照要求制作，在土建工种钢筋绑扎完成后合模前按照图纸要求的尺寸进行预留安装，保证固 定牢靠，封堵严密，位置准确。 4、常见预埋套管分类： 套管安装位置套管安装样图符号说明固定方式 穿建筑物隔墙套管1-钢管；2-钢套管；3- 密封填料；4-隔墙；5- 成品装饰板（明装管道 适用） 套管配合墙体 施工或使用机 械开洞后用水 泥砂浆固定 穿人防剪力墙 套管 柔性防水套管1-钢管；2-法兰套管； 3-密封圈；4-法兰压 盖；5-螺柱；6-螺母； 7-法兰；8-密封膏嵌 缝；9-建筑外墙；10- 内侧； 11-柔性填缝材料 剪力墙处套管 需与结构钢筋 绑扎固定，一次 浇注在墙体内
安全技术交底： 水 电 工 程 安 全 技 术 交 底 审核人：蒋海平 编制人：李绪元日期：2014年10月6日 四汇建设集团有限公司
水电工程施工安全技术交底 1．进入施工现场的职工，必须进行三级安全教育，教育合格后方可上班。严禁使用未满18周岁的人员。 2．进入施工现场必须带好安全帽，系好下颚带，穿戴好劳动用品，带好上岗证方可上岗。 3．在施工现场内禁止吸烟和随地大小便。禁止酒后上岗。 4．在施工现场及生活区内禁止打架斗殴现象发生，工作时精神要集中，不得做与工作无关的事。 5．施工中要注意“四口”的安全防护，也要注意现场的沟、坑、钉子、钢筋头，以防事故发生。 6．现场操作时，必须先检查操作的地方是否安全，确认安全后方可施工，如有安全隐患，施工人员有权拒绝施工，并且上报有关部门。 7．进入现场必须遵守安全生产六大纪律。 8．电焊、气割，严禁遵守“十不烧”规程操作。 9．操作前应检查所有工具、电焊机、电源开头及线路是否良好，金属外壳应有安全可靠接地，进出线应有完整的防护罩，进出线端应用铜接头焊接牢。10．每台电焊机应有专用电源控制开关的保险丝容量，应为该机的1.5倍，严禁用其他金属丝代替保险丝，完工后，切断电源。 11．电气焊的弧火花点必须与氧气瓶、电石桶、乙炔瓶、木料、油类等危险物品的距离不少于10m，与易爆物品的距离不少于20m。 12．乙炔瓶、氧气瓶均应设有安全回火防止器，橡皮套连接处需用扎头固定。
13．氧气瓶、沾染油脂衣服、手套等，禁止与氧气瓶、减压阀、氧气软管接触。14．清除焊渣时，面部不应正对焊纹，防止焊渣进入眼中。 15．经常检查氧气瓶与磅表头出发螺纹是否滑牙，橡皮管是否漏气，焊枪嘴和枪身有无堵塞现象。 16．注意安全用电，电线不准乱拖乱拉，电源线均应架空扎牢。 17．焊割点周围和下方应采取防火措施，并应指定专人防火监护。 18. 一定要加强防火意识，动用电气焊时要开好动火证，电气焊要由专职人员操作，操作点要作好上封下堵，并且有水和消防器材。 19．电焊机应设置在防雨、防砸的地点，下方不得有堆土和积水，焊机下方应用木板垫起。其周围不得堆放易燃、易爆物品及其它杂物，电焊机应单独设一个开关，并设有漏电保护器。 20．焊机焊把线和回路线必须双线到位，不得借用金属管道、金属脚手架、轨道、钢管等作回路线，二次线不得泡在水中，不得压在物料下方。 21．电焊机一次线长度应小于5米，二次线应小于30米。 22．焊工必须按规定带防护用品，持证上岗，电焊机接线由电工操作接线。23．工作完一个区段时，在下班时应先清理周围焊渣及被焊物体，确认无明火，方可离开施工现场。 24. 在2米以上（含2米）施工时，必须佩带好安全带，并在使用前检查安全带有无合格证，抗拉强度是否符合安全规程，保险环是否牢固、灵活，尼龙绳有无损坏现象，使用过的安全带应定期检查，检查合格后方可用于施工。 25．在高空作业时应注意跳板是否固定牢固，有列安全隐患，检查完有无其它隐患，检查完有无其它隐患后方可施工。 26. 宿舍内不准乱拉乱拖电线，不准使用大功率电热器，不准有明火。 27. 不准躺在床上吸烟，烟头不许随地乱扔，烟头熄灭后放到指定容器内。 28. 宿舍通道和出入口不得堆放物品或封堵，禁止在宿舍内燃放烟花爆竹或焚烧物品。 29. 宿舍区必须配足消防器材，并保证器材灵敏有效。
电气管道预埋分项工程安全技术交底 单位(子单位) 英诺赛科单晶体新材料研发生产基地项目1#厂房楼建筑电气 工程名称 施工单位中国核工业华兴建设有限公司建设单位英诺赛科（珠海）科技有限公司 分部分项名称电气管道敷设交底部位1#楼1层顶板 作业班组水电安装交底人交底日期2016年 8 月 23 日 交底内容： 一、本次施工范围为1#厂房楼建筑电气管道敷设,目前土建正在进行模板的制作与安装，本次电气管道预埋敷设工作包含动力管道预埋、照明管道预埋、火灾自动报警管道预埋、综合布线管道预埋以及各接线盒的预埋工作。 二、施工工艺及流程 1、暗管敷设的施工程序为： （1）施工准备 ①熟悉施工图纸，了解设计的意图，掌握线管施工工艺、方法。 ②检查进场材料的规格型号和材质，需符合设计图纸要求。 （2）暗管敷设的基本要求 当线管敷设于多尘、潮湿场所的时，管口、管子连接处应加强密封处理；电气线管应尽可能走最近的路线敷设，并尽量减少弯曲，埋入墙或混凝土内的管子，离表面的净距离不应小于15mm；埋入地下的电线管路不宜穿过设备基础。 （3）预制加工： 预埋的线管使用前先进行外观质量检查,钢管不得有穿孔、裂缝、显著的凹凸不平及严重锈蚀情况，管内壁光滑无毛刺，管口刮光，焊接钢管除锈后内壁防腐处理；塑料PVC管不得有裂缝、破损、变形等情况。 ①钢管煨弯：管径为20mm及以下时，用手板煨弯器。管径为25mm及其以上时，使用液压煨弯器。弯曲半径不小于管外径的10倍，且弯曲后无裂缝或显著的凹瘪现象； 塑料线管：利用弹簧进行弯管，力度要适中，弯曲度不得过大，避免后期无法穿线。 ②管子切断：用钢锯、割管器、手持切割机进行切管，将需要切断的管子量好尺寸，进行切割。切割断口处应平齐不歪斜，铁管管口刮锉光滑、无毛刺，管内铁屑除净，塑料管切口要平整，不出现裂纹。
水电安装安全技术交底标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII
水电安装安全技术交底 1、施工人员应正确使用劳动保护用品，进入现场必须戴好安全帽，高处作业必须系好安全带，严格按操作规程和施工现场的规章制度，禁止违章指挥和违章作业。 2、上、下楼层时，必须注意安全，严禁边走边嬉戏打闹。 3、班组必须做好每天的班前教育，告知工人的危险因素。 4、移动式梯子，梯脚底应坚实，并有防滑措施。立梯工作角度以75°±5°为宜，踏板上下间距以30cm为宜，不得缺档；人字梯两片间夹角以60°为宜，并系好保险拉绳，禁止两人同在一个梯面上工作。使用方凳时，应先检查有无缺损，一定要放稳，方凳不得垫高使用。 5、传递物品时，禁止上下抛掷。 6、现场的特种作业人员,必须按《特种作业人员安全技术考核管理规定》经专门培训，经考核合格后持证上岗。 7、对存放易燃物品的房间应认真做好防火措施，并按规定建立防火标牌和设置消防器材。 8、对易燃易爆、有毒物品的使用要按规定执行，指定专人设库存分类管理，明火作业和易燃、易爆物品隔离，操作之后，要检查现场。严格按机具的操作规程使用各类电动工具时，严禁违章作业。使用各类电动机具时应注意电压范围，以确保机具的正常运转。
9、施工现场的电动建筑机械、手持电动工具和用电安全装置必须符合相应的国家标准、专业标准和安全技术规程，并应有产品合格证和使用说明书。 10、电焊机应单独设开关，并设漏电保护装置。电焊机应放置在防雨、防砸的地点，下方不得有堆土和积水。周围不得堆放易燃、易爆物品及其他杂物。焊工必须按规定穿戴防护用品，持证上岗。 11、使用氧-乙炔气或电焊进行焊割作业时，应把作业范围内的易燃物品清除干净或做好隔离措施，并派专人看护,方可进行操作氧气瓶和乙炔瓶之间的间距不小于5米，两瓶距离明火不得小于10米。 12、在有预留洞口、电梯井道口或有安全警示牌的地方进行安装作业时，应做好防滑、防坠措施，以防坠落事件的发生。 13、在吊装各类大型设备时，使用的各种工具，应做好检查工作，确认无误后，方可投入使用，确保吊装工作的安全。大型起重设备下，严禁站人或进行其它作业，以确保施工安全。 14、搬运大型设备，管材等重物之前要清理好道路，注意脚下、头上。搬运时众人要密切配合，精力集中，听统一指挥，步调一致，以防发生危险。 15、各工种进行上下立体交叉作业时，不得在同一垂直方向上操作。下层操作必须在上层高度确定的可能坠落半径以外，不能满足时，应设置硬隔离安全保护层。
( 安全管理 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 电气工程电工安全技术交底 (2021版) Safety management is an important part of enterprise production management. It promotes the progress of enterprise work and promotes economic efficiency.
电气工程电工安全技术交底(2021版) 1所有配电箱门应配锁，配电箱和开关箱应由持证的电工负责使用管理。 2所有配电箱、开关箱应每月进行检查和维修一次。检查、维修人员必须是专业电工。检查维修时必须按规定穿戴绝缘鞋、手套，必须使用电工绝缘工具。 3对配电箱，开关箱进行检查、维修时，必须将其前一级相应的电源开头分闸断电，并悬挂停电标志牌，严禁带电作业。 4所有配电箱、开关箱在使用过程中必须按照下述操作顺序： 一、送电操作顺序为：总配电箱--分配电箱--开关箱 二、停电操作顺序为：开关箱--分配电箱--总配电箱（出现电气故障的紧急情况除外） 5施工现场停止作业一小时以上时，应将动力开关箱断电上锁，
并挂牌标志。 6配电箱、开关箱内不得放置任何杂物，并应保持经常维修和整洁。 7配电箱、开关箱内不得挂接其它临时用电设备，不准乱剪乱接电源线。 8熔断器的熔体更换时，严禁用不符合原规格熔体或铁丝、铜丝、铁钉等金属体代替使用。 9配电箱、开关箱的进线和出线不得承受外力。严禁挂晒衣服等生活用具，严禁与金属尖锐断口和强腐蚀介质接触。 10安装、维修或拆除临时用电工程必须由电工完成。 11各类用电人员应做到： 一、掌握安全用电基本知识和所用设备的性能。 二、使用设备前必须按规定穿戴和配备好相应的劳动防护用品，并检查电气装置和保护设施是否完好。严禁设备带"病"运转。 三、停用的设备必须拉闸断电，锁好开关箱。 四、负责保护所用设备的负荷线，保护零线和开关箱。发现问
电气安装工程预埋技术交底 主体施工中电气安装预埋是安装施工中主要工序之一，其中包括电气线管、插座、开关、灯位以及弱电部分等，为保后续管道施工质量，制定以下技术交底，望班组能按照以下要求施工。 一、电气管盒预埋： 施工工序：检查原材料—预制—按图定位—固定—复查—成品保护。 1、检查原材料：对施工用原材料进行逐个质量检查，材料必须与甲方所认的材料相符， 对不合格管盒严禁使用，防止施工预留中出现管盒堵塞质量问题。 2、预制：将检查的好的原材料，盒内包满锯末，再用胶带包好，保证盒内混凝土不能漏 入盒内，线管必须用胶带把两头封好，以防堵塞，保证以后通畅。 3、按图定位：按施工图纸设计明确部位，按标高控制线，挂线找平，并确定预留尺寸； 下料、弯管、弯曲半径不应小于管外径的10倍，对焊接钢管中使用的连接套管长度应为管外径的1.5~3倍，所切断管材，管口均应刮洗光滑、无毛刺，管内无残渣，并用胶带封口。 4、固定：，将所预埋套管、插座、开关盒标高确定、定位，并用扎丝将管、盒与钢筋加 密绑扎固定，确保在砼浇灌中无移位，为使墙或柱内线管及盒子无松动、无位移，将采取扎丝二次固定，线管敷设宜沿最近的线路敷设，并应减少弯曲。 5、复查：施工完，专人负责按图纸再次复查，发现遗漏马上补救，确保不遗漏。 6、成品保护：施工中对所预埋线管、盒部位，采取专人负责，避免模板及砼浇灌施工过 程中出现破坏，砼浇筑时专人看守，保证管线不被别人损坏，砼施工完后，拆完模应及时清扫、排除线管中堵塞问题，确保后续工作顺利进展。 二、施工进度： 电气安装预埋工作随土建主体工程施工进度同步进行，不能因其它原因影响工程进度。 三、质量及安全措施： 持证上岗，专人负责，层层把关，分级自检并报验，合格后方可进行下道工序施工，确保工程质量；施工过程中严禁私自乱接电源，电源线必须架空，不能拖地，应由专业人员操作；进入施工现场必须正确配戴安全帽；按操作规程操作施工机具，杜绝不安全因素，确保施工安全生产。 四、文明施工：
