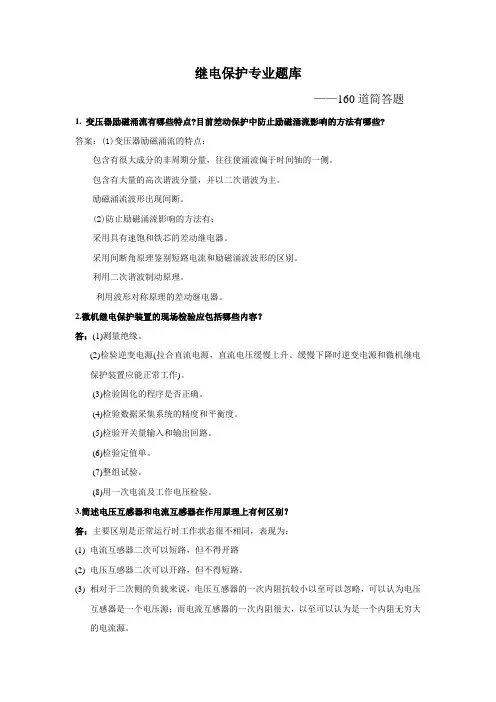

继电保护专业题库
——160道简答题
1.变压器励磁涌流有哪些特点?目前差动保护中防止励磁涌流影
响的方法有哪些?答案：(1)变压器励磁涌流的特点：
包含有很大成分的非周期分量，往往使涌流偏于时间轴的一侧。包含有大量的高次谐波分量，并以二次谐波为主。励磁涌流波形出现间断。(2)防止励磁涌流影响的方法有：采用具有速饱和铁芯的差动继电器。
采用间断角原理鉴别短路电流和励磁涌流波形的区别。利用二次谐波制动原理。利用波形对称原理的差动继电器。
2.微机继电保护装置的现场检验应包括哪些内容？答：(1)测量绝缘。
(2)检验逆变电源(拉合直流电源，直流电压缓慢上升、缓慢下降时逆变电源和微机继电保护装置应能正常工作)。
(3)检验固化的程序是否正确。(4)检验数据采集系统的精度和平衡度。(5)检验开关量输入和输出回路。(6)检验定值单。(7)整组试验。
(8)用一次电流及工作电压检验。
3.简述电压互感器和电流互感器在作用原理上有何区别？答：主要区别是正常运行时工作状态很不相同，表现为：(1)电流互感器二次可以短路，但不得开路(2)电压互感器二次可以开路，但不得短路。
(3)相对于二次侧的负载来说，电压互感器的一次内阻抗较小以至可以忽略，可以认为电压
互感器是一个电压源；而电流互感器的一次内阻很大，以至可以认为是一个内阻无穷大的电流源。
(4)电压互感器正常工作时的磁通密度接近饱和值，故障时磁通密
大唐国际继电保护工竞赛第二次选拔理论试卷试题（C） 一、判断题（共15分，每题0.5分，正确打“√”，错误打“×”）30题 1、变压器过励磁保护的起动、反时限和定时限元件应根据变压器的过励磁特性曲线进行整定计算并能分别整定，其返回系数不应低于0.90。（） 2、双母线接线，变压器保护启动失灵和解除电压闭锁采用保护跳闸接点，启动失灵和解除电压闭锁应采用继电器的不同跳闸接点。（） 3、工频变化量保护只在乎电流（或电压）值的变化量的绝对值，它不在乎电流（或电压）值是由小变大，还是由大变小。（） 4、保护安装处的零序电压，等于故障点的零序电压减去由故障点至保护安装处的零序电压降。因此，保护安装处距离故障点越近，零序电压越高。() 5、线路零序电流保护的动作范围与系统变压器接地方式有关，与系统开机方式无关。（） 6、电力系统频率低得过多，对距离保护来讲，首先是使阻抗继电器的最大灵敏角变大，因此会使距离保护躲负荷阻抗的能力变差，躲短路点过渡电阻的能力增强。（） 7、为提高继电保护的可靠性，重要线路和设备按双重化原则配置相互独立的保护。传输两套独立的主保护通道相对应的电力通信设备也应为两套完整独立的、两种不同路由的通信系统，其告警信息应接入相关监控系统。（） 8、电力系统有功出力不足时，不只影响系统的频率，对系统电压的影响更大。（） 9、长距离输电线路为了补偿线路分布电容的影响，以防止过电压和发电机的自励磁，需装设并联电抗补偿装置。（） 10、振荡时系统任何一点电流与电压之间的相位角都随功角的变化而改变；而短路时，电流与电压之间的角度保持为功率因数角是基本不变的。（） 11、接地故障时零序电流的分布，与一次系统零序阻抗的分布及发电机的开、停有关。（） 12、大接地电流系统发生接地故障时，故障线路零序电流和零序电压的相位关系与其背侧的零序阻抗角有关。（） 13、在中性点不接地系统中，如果忽略电容电流，发生单相接地时，系统一定不会有零序电流。（） 14、平行线路之间存在零序互感，当相邻平行线流过零序电流时，将在线路上产生感应零序电动势，但仅对线路零序电流幅值产生影响，不会改变零序电流与零序电压之间的相位关系。（） 15、当电压互感器二次星形侧发生接地短路时，在熔断器或自 -------------------------------------------密-------------------------------------------- 封-------------------------------------------- 线------------------------------------------------ 姓名：单位：
一、1.电流保护I段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越(③ )①可靠②不可靠③灵敏④不灵敏 2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若(③ )不满足要求，则要与相邻线路限时电流速断保护配合。 ①选择性②速动性③灵敏性④可靠性 3．使电流速断保护有最小保护范围的运行方式为系统(② )①最大运行方式②最小运行方式 ③正常运行方式④事故运行方式 4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为(② )。 ①100％②2／3 ③1／3 ④ 0 5．按900接线的功率方向继电器，若，则应为(② ) ①②③④ 6．电流速断保护定值不能保证( ② )时，则电流速断保护要误动作，需要加装方向元件。①速动性②选择性 ③灵敏性④可靠性 7．作为高灵敏度的线路接地保护，零序电流灵敏I段保护在非全相运行时需(④ )。①投入运行②有选择性的投入运行 ③有选择性的退出运行④退出运行 8．在给方向阻抗继电器的电流、电压线圈接入电流电压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器(③ )的后果。 ①拒动②误动③正向故障拒动或反向故障误动④损坏 9．方向阻抗继电器的最大灵敏角是可以调节的。调节方法是改变电抗变换器(④)①原边匝数 ②副边匝数 ③原边线圈中的电阻大小④副边线圈中的电阻大小 10．距离段的动作值应按分支系数为最小的运行方式来确定，目
的是为了保证保护的(②)。①速动性②选择性 ③灵敏性④可靠性 11．相间短路的阻抗继电器采用00接线。例如时，( ② )。 ①②③④ 12．差动保护只能在被保护元件的内部故障时动作，而不反应外 部故障，具有绝对(① )。①选择性②速动性③ 灵敏性④可靠性 13．对于间接比较的高频保护，要求保护区内故障时保护动作行 为不受通道破坏的影响，应该选择的间接比较信号是(③ )。 ①允许信号②跳闸信号③闭锁信号④任意 信号 14．相高频保护用I12为操作电流，6~8，主要是考虑( ③ )相位不受两侧电源相位的影响，有利于正确比相。 ①正序电流②零序电流③负序电流④相电 流 15．高频保护基本原理是：将线路两端的电气量（电流方向或功 率方向）转化为高频信号；以( ③ )为载波传送通道实现高频信 号的传送，完成对两端电气量的比较。①微波通道②光纤通 道③输电线路④导引线 二、如图网络，试计算保护1电流速断保护的动作电流，动作时限及最小保护范围，并说明当线路长度减到20时情况如何?由此得出什么结论?已知’=1.21=0.412W, 18W。 解： = ( + z1×) ’ = ' ) 2 3 ( 1 max . . ' 1 min s A dz s Z I E Z l- ? = 60 : 20 : ’ = 2.21 () ’ = 3.98 () =19.95 () 8.92() 被保护线路的长度很短时，电流速断保护可能没有保护范围。 三、在单电源环网系统中，馈电线路过电流保护动作时限如图所示。1.计算输电线路过电流保护 动作时间；2.哪些线路过电流保护必须安装功率方向元件?如果需要安装,
一、填空题（每空1分，共18分） 1、电力系统发生故障时，继电保护装置应 将故障 部分切除，电力系 统出现不正常工作时，继电保护装置一般应 发出信号 。 2、继电保护的可靠性是指保护在应动作时 不拒动 ，不应动作时 不误动 。 3、瞬时电流速断保护的动作电流按大于本线路末端的 最大短路电流 整定，其灵敏性通常用 保护范围的大小 来表示。 4、距离保护是反应 故障点到保护安装处 的距离，并根据距离的远近 确定 动作时间 的—种保护。 5、偏移圆阻抗继电器、方向圆阻抗继电器和全阻抗继电器中， 方向圆阻 抗继电器 受过渡电阻的影响最大， 全阻抗继电器 受过渡电阻的 影响最小。 6、线路纵差动保护是通过比较被保护线路首末端电流的 大小 和 相位 的原理实现的，因此它不反应 外部故障 。 7、在变压器的励磁涌流中，除有大量的直流分量外，还有大量的 高次谐波 分量，其中以 二次谐波 为主。 8、目前我国通常采用以下三种方法来防止励磁涌流引起纵差动保护的误动， 即 采用速饱和中间变流器， 二次谐波制动的方法 和 间断角鉴别的 方法 。 二、单项选择题（每题1分，共12分） 1、电力系统最危险的故障是（ C ）。 （A ）单相接地 （B ）两相短路 （C ）三相短路 2、继电保护的灵敏系数sen K 要求（ C ）。 （A ）1sen K < （B ）1sen K = （C ）1sen K > 3、定时限过电流保护需要考虑返回系数，是为了（ B ）。 （A ）提高保护的灵敏性 （B ）外部故障切除后保护可靠返回 （C ）解 决选择性 4、三段式电流保护中，保护范围最小的是（ A ） （A ）瞬时电流速断保护 （B ）限时电流速断保护 （C ）定时限 过电流保护 5、三种圆特性的阻抗继电器中， （ B ）既能测量故障点的远近，又能判 别故障方向 （A ）全阻抗继电器； （B ）方向圆阻抗继电器； （C ）偏移圆 阻抗继电器 6、有一整定阻抗为860set Z =∠?Ω的方向圆阻抗继电器，当测量阻抗 430m Z =∠?Ω时，该继电器处于 （ A ）状态。
河北省电力公司继电保护知识与技能竞赛技能笔试试卷（90分钟，满分80分） 一、填空题（每题1分，共20分） 1、定期检验测量保护交流回路对地绝缘电阻时，应使用1000V摇表，绝缘电阻阻值应大于1兆欧 姆。 2、为加速切除220kV线路电流互感器与断路器之间的故障，纵联差动保护应采取的措施为母差保 护接远跳。 3 4、变电站综合自动化系统中计算机局域网的通讯媒介有两种：光纤和电缆，后者又可以分为同轴5 6 7 8r 9 10 11 12 修正法、GPS控制采样时钟同步法。 13、输电线路光纤电流差动保护单侧传动差动保护，防止误跳对侧开关的措施有：对侧断开保护 出口回路、本侧差动保护采取通道自环的试验方式。 14、直流系统的寄生回路往往在直流系统接地或操作直流保险时暴露出来。 15、当主变压器开关失灵时，微机型母线保护兼失灵保护除应跳开失灵开关所在母线的其它开关 外，还应联跳该主变各侧开关。 16、相-地”制电力载波高频通道由输电线路、高频阻波器、耦合电容器、结合滤波器、高频电缆、 保护间隙、接地刀闸、高频收发信机组成。
17、 电平表实际上也是电压表，它不是以V 为单位而刻度的，而是以dB 为单位刻度的，一般电 平表以1mW 功率在600欧姆上的电压0.775V 为基准值而刻度的。 18、 220kV 电压互感器二次变比是2200。三次变比是3/2200。 19、 按照河北南网继电保护定值管理规定，现场运行人员对继电保护装置的实际整定值与应执行 定值通知单的一致性负责，值班调度员对应执行定值通知单与实际执行定值通知单的一致性负责。 20、 某220kV 变电站为双母线电气主接线，应工程建设需要，扩建1个220kV 线路新间隔，原有 二、1234、一台微机变压器保护用于Yyd 接线的变压器，外部电流互感器全星形接入，微机内部转角。当在高压侧通单相电流和三相对称电流时，（A ） （A ）动作值不一样，两者之比是1：3，通单相电流动作值大，三相对称电流动作值小； （B ）动作值不一样，两者之比是1：3，通单相电流动作值小，三相对称电流动作值大； （C ）动作值一样。 5、杨工程师对一母差保护进行向量检查，所需接入母差的三组电流已全部接入。以该母线PT 的 UA 为基准，测得UA 超前所接3组电流IA1、IA2、IA3（均为极性端接入）的角度依次为10°、
全国电力系统继电保护专业试题 简答题 1、简述220千伏微机保护用负荷电流和工作电压检验项目的主要内容。 2、在Y/△结线的变压器选用二次谐波制动原理的差动保护，当空载投入时，由于一次采 用了相电流差进行转角，某一相的二次谐波可能很小，为防止误动目前一般采取的是什么措施？该措施有什么缺点？如果不用二次谐波制动，则可用什么原理的差动继电器以克服上述缺点？ 3、简述微机保护中光电耦合器的作用，何谓共模干扰？ 4、简述母差保护动作停讯和跳闸位置停讯的作用。 5、为什么大型发电机变压器组保护应装设非全相运行保护，而且该保护必须启动断路器 失灵保护？启动失灵保护应采取那些特殊措施？ 6、利用基波零序电压的发电机定子单相接地保护的特点及不足之处是什么？ 7、母线上采用高内阻母线差动保护装置J，如图所示。假设在L4引出线外部发生故障， L4的一次电流为Ip，即等于线路L1、L2、L3供出的三个电流相量和。若TA不饱和，其二次绕组将供出电流为Is（在电流表A上）。如果该TA完全饱和，其二次绕组将不向外供给电流，问此时流过电流表A的电流有多大？为什么？ 8、 注：现场两侧都还有一组闲置的TA可以利用。 9、如图所示，A变电所AB线路有一相断开，画出零序电压分布图，分析该线路高频闭锁 零序方向保护装置J使用的电压互感器接在母线侧（A）和线路侧（Aˊ）有何区别？ A、B两侧均为大电流接地系统。 10、电压互感器和电流互感器在作用原理上有什么区别？ 11、什么叫匹配? 在高频保护中高频电缆特性阻抗ZC2=100Ω，220KV输电线路的特性阻 抗ZC1=400Ω，在高频通道中如何实现匹配？ 12、大电流接地系统中，为什么有时要加装方向继电器组成零序电流方向保护？
二、多选题（共 5 道试题，共 20 分。） 1. 关于电流保护的接线方式，说法正确的是（AC ） A. 指保护中电流继电器与电流互感器二次线圈之间的连接方式 B. 指保护中电流继电器与电流互感器一次线圈之间的连接方式 C. 分为三相星形接线和两相星形接线两种 D. 分为三相三角接线和两相三角接线两种 2. 辅助继电器可分为(ABC ) A. 中间继电器 B. 时间继电器 C. 信号继电器 3. 关于距离保护的说法，正确的是（ABCD ） A. 它可以在多电源的复杂网络中保证动作的选择性 B. 距离保护较电流、电压保护有较高灵敏性 C. 距离Ⅰ段是瞬时动作的，但它只能保护线路全长的80%-85% D. 接线复杂，可靠性比电流保护低 满分：4 分 4. 影响距离保护正确工作的因素包括（ABCD ） A. 短路点过渡电阻 B. 电力系统振荡 C. 电压回路断线 D. 串联电容补偿 满分：4 分 5. 影响输电线纵联差动保护正确工作的因素有（A BC） A. 电流互感器的误差和不平衡电流 B. 导引线的阻抗和分布电容
一、单选题（共 20 道试题，共 80 分。） 1. 发电机的负序过流保护主要是为了防止（B） A. 损坏发电机的定子线圈 B. 损坏发电机的转子 C. 损坏发电机的励磁系统 2. 中性点不直接接地的系统中，过补偿是指补偿后(A ) A. 电感电流大于电容电流 B. 电感电流小于电容电流 C. 电感电流等于电容电流 3. 谐波制动的变压器保护中设置差动速断的主要原因是（B） A. 为了提高差动保护的动作速度 B. 为了防止较高的短路水平时，由于电流互感器的饱和产生谐波，高次谐波量增加，导致差动元件拒动 C. 保护设置的双重化，互为备用 4. 下列对线路距离保护振荡闭锁控制原则的描述，错误的是（B） A. 单侧电源线路的距离保护不应经振荡闭锁 B. 双侧电源线路的距离保护必须经振荡闭锁 C. 35kv及以下的线路距离保护不考虑系统振荡误动问题 5. 瓦斯保护的动作要求是（A ） A. 当变压器内部产生轻瓦斯时应瞬时动作于信号，当产生大量瓦斯时应动作于断开变压器各侧断路器 B. 当变压器油箱内产生瓦斯时，应立即动作于信号和跳开各侧断路器 C. 当变压器内部产生瓦斯时，应立即动作于跳闸 6. 电力系统三段式电流保护中，保护范围最大的是（C） A. 电流速断保护 B. 限时电流速断保护
继电保护竞赛试题 Coca-cola standardization office【ZZ5AB-ZZSYT-ZZ2C-ZZ682T-ZZT18】
托电公司知识技能竞赛考试试 题 继电保护专业（笔试题） 一、 选择题（共15分，每题1分） 1、相当于负序分量的高次谐波是( C )谐波。 (A)3n 次；(B)3n ＋1次；(C)3n －1次(其中n 为正整数)；D.上述三种以外的。 2、自耦变压器中性点必须接地，这是为了避免当高压侧电网内发生单相接地故障时，( A )。 (A)中压侧出现过电压；(B)高压侧出现过电压； (C)高压侧、中压侧都出现过电压；(D)以上三种情况以外的。 3、某输电线路，当发生BC 两相短路时(如不计负荷电流)，故障处的边界条件是( C )。 (A) I U U · · · ＝＝＝A B C 00；(B) U I I · · · ＝＝＝A B C 00； (C) I I I U U · · · · · ＝＝＝A B C B C 0 ；(D) I I I · · · ＝＝A B C 0。 4、距离保护在运行中最主要优点是( B )。 (A)具有方向性；(B)具有时间阶梯特性；(C)具有快速性；(D)具有灵敏性。 5、对于Y ，d11接线变压器下列表示法正确的是( B )。 (A) U U · · ° ＝a A j60e ；(B) U U · · ° ＝ab AB j30e ；(C) U U · · ° ＝ab AB j0e ；(D) U U · · ° ＝a A j0e 。 6、微机保护中电压、电流通道的零漂不能超过（B ） (A)－～；(B )－～；(C)－～；(D)－～。 7、检查微机型保护回路及整定值的正确性( C )。 (A)可采用打印定值和键盘传动相结合的方法；(B)可采用检查VFC 模数变换系统和键盘传动相结合的方法；(C)只能用从电流电压端子通入与故障情况相符的模拟量，使保护装置 处于与投入运行完全相同状态的整组试验方法；(D)可采用打印定值和短接出口触点相结合 的方法。 8、对于专用高频通道，在新投入运行及在通道中更换了(或增加了)个别加工设备后，所进 行的传输衰耗试验的结果，应保证收发信机接收对端信号时的通道裕度不低于( C )，否则，不允许将保护投入运行。 (A)25dB ；(B)；(C)；(D)9dB 。 9、利用纵向零序电压构成的发电机匝间保护，为了提高其动作的可靠性，则应在保护的交流输入回路上( C )。 (A)加装2次谐波滤过器；(B)加装5次谐波滤过器；(C)加装3次谐波滤过器；(D)加装高次谐波滤过器。
继电保护装置的概念。 答：能反应电力系统中电气设备发生故障或不正常运行状态，并动作于断路器跳闸或发出信号的一种自动装置。 常见的不正常工作状态。 答：所有的等式约束条件均满足，部分的不等式约束条件不满足但不是故障的电力系统工作状态称为不正常工作状态。常见的不正常工作状态类型：过电压、频率降低、频率升高、过电压、系统发生震荡。 电力系统继电保护的基本任务。 答：（1）自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于继续遭到损坏，保证其他无故障部分迅速恢复正常运行。 （2）反应电气设备的不正常运行状态，并根据运行维护条件，而动作于发出信号或跳闸。此时一般不要求迅速动作，而是根据对电力系统及其元件的危害程度规定一定延长时间。以免暂短的运行波动造成不必要的动作和干扰引起的误动。 讨论对继电保护装置的基本要求是什么？各个要求的内容是什么？ 答：对动作于跳闸的继电保护，在技术上一般应满足四个基本要求：选择性、速动性、灵敏性、可靠性，即保护的“四性”。 可靠性是指发生了属于它该动作的故障，它能可靠动作，即不发生拒绝动作，简称拒动（信赖性）；而在不该动作时，它能可靠不动，即不发生错误动作，简称误动（安全性）。 选择性是指电力系统发生故障时，保护装置仅将故障元件切除，而使非故障元件仍能正常运行，以尽量缩小停电范围。即最靠近短路点的断路器跳闸。 速动性是要求继电保护装置以尽可能短的时限将故障切除，以减少用电设备的损坏程度，提高电力系统并列运行的稳定性。 灵敏性指对于其保护范围内发生故障或不正常运行状态的反应能力。 动作于跳闸的继电保护的四个基本技术要求的含义。 答：1、可靠性:包括安全性和信赖性，是对继电保护性能的最根本要求。安全性是指不发生误动作，信赖性是指不发生拒绝动作。2、选择性：指保护装置动作时，在可能最小的区间内将故障从电力系统中断开，最大限度地保证系统中无故障部分仍能继续安全运行。3、速度性：尽可能快地切除故障，以减少设备及用户在大电路电流，低电压下运行时间，降低设备的损坏程度，提高电力系统并列运行的稳定性。4、灵敏性：是指对于其保护范围内发生故障或不正常运行状态的反应能力。 三段式电流保护的整定原则。 答：一段的整定(电流速断保护)原则：按照躲过本线路末端的最大短路电流，动作时间理论上为0，但是实际中应该是保护装置发出信号直到断路器完全断开。二段的整定（限时电流速断保护）原则：躲开下级各相邻元件电流速断保护的最大动作范围来整定，动作时间时0.5--0.3秒。电流三段的整定（定时限过电流保护）原则是：躲开本元件最大负荷电流来整定，动作时间按照阶梯型原则整定，即是从同一方向的最后一个三段保护算起，倒着往上数t=0，t1=0+0.5，t2=0+0.5+0.5，以此类推，每上一级得电流三段动作时间都比下一相邻线路的时间多一个时间等级0.5秒 电流保护的接线方式。 答：电流保护的接线方式是指保护中的电流继电器与电流互感器之间的连接方式。对相间短路的电流保护，根据电流互感器的安装条件，目前广泛使用的是三相星形接线和两相星形接线两种接线方式。
电力系统继电保护试题以与答案 一、单项选择题 ( 每小题2 分，共30 分。从四个备选答案中，选出一个正确答案，并将正确答案的号码写在题目后面的括号内。 )1．1 电流保护 I 段的灵敏系数通常用保护范围来衡量，其保护范围越长表明保护越( ③ )①可靠②不可靠③灵敏④不灵敏2．限时电流速断保护与相邻线路电流速断保护在定值上和时限上均要配合，若( ③ )不满足要求，则要与相邻线路限时电流速断保护配合。①选择性②速动性③灵敏性④可靠性3．使电流速断保护有最小保护范围的运行方式为系统( ② )①最大运行方式②最小运行方式③正常运行方式④事故运行方式4．在中性点非直接接地电网中的并联线路上发生跨线不同相两点接地短路时，两相星形接线电流保护只切除一个故障点的几率为( ② ) 。①100％②2／3③1／3④ 00①UAB②-UAB③UB④-UC6．电流速断保护定值不能保证( ② ) 时，则电流速断保护要误动作，需要加装方向元件。①速动性②选择性③灵敏性④可靠性7．作为高灵敏度的线路接地保护，零序电流灵敏 I 段保护在非全相运行时需( ④ ) 。①投入运行②有选择性的投入运行③有选择性的退出运行④退出运行8．在给方向阻抗继电器的电流、电压线圈接入电流电
压时，一定要注意不要接错极性，如果接错极性，会发生方向阻抗继电器( ③ ) 的后果。①拒动②误动③正向故障拒动或反向故障误动④损坏9．方向阻抗继电器的最大灵敏角是可以调节的。调节方法是改变电抗变换器DKB( ④ )①原边匝数②副边匝数③原边线圈中的电阻大小④副边线圈中的电阻大小10．距离 II段的动作值应按分支系数Kfz 为最小的运行方式来确定，目的是为了保证保护的(② ) 。①速动性②选择性0③灵敏性④可靠性11．相间短路的阻抗继电器采用接线。例如 I =IU A③UA-UB④ UA12．差动保护只能在被保护元件的内部故障时动作，而不反应外部故障，具有绝对(①) 。①选择性②速动性③灵敏性④可靠性13．对于间接比较的高频保护，要求保护区内故障时保护动作行为不受通道破坏的影响，应该选择的间接比较信号是( ③ ) 。①允许信号②跳闸信号③闭锁信号④任意信号14．相高频保护用 I1+KI2 为操作电流， K=68，主要是考虑( ③ )相位不受两侧电源相位的影响，有利于正确比相。①正序电流②零序电流③负序电流④相电流15．高频保护基本原理是：将线路两端的电气量（电流方向或功率方向）转化为高频信号；以( ③ )
继电保护模拟考试 1、【判断题】变压器低电压起动的过电流保护,电压元件接在降压变压器低压侧母线电压互感器二次侧线电压,反应三相线电压升高时动作。（×） 2、【判断题】当通过电流继电器的电流大于动作电流时,继电器动作,动合触点闭合。（√） 3、【判断题】合理的规章制度是保障安全生产的有效措施，工矿企业等单位有条件的应该建立适合自己情况的安全生产规章制度。（×） 4、【判断题】工作票是准许在电气设备上工作的书面命令，是执行保证安全技术措施的书面依据，一般有三种格式。（×） 5、【判断题】低电压保护用于反应电动机供电电压降低。（√） 6、【判断题】当电气装置或设备发生火灾或引燃附近可燃物时，首先要切断电源。（√） 7、【判断题】电动机运行时,电压互感器一次或二次发生断线时,低电压保护瞬时跳闸。（×） 8、【判断题】中性点直接接地系统发生接地故障，接地故障点的零序电压最高。（√）
9、【判断题】在二次回路中设备之间的所有连接线均需要标号,标号采用数字与文字组合,表明回路的性质与用途。（√） 10、【判断题】电动机堵转保护采用正序电流构成。（√） 11、【判断题】微机保护中将模拟量转换为数字量称为模数转换。（√） 12、【判断题】隔离开关是将电气设备与电源进行电气隔离或连接的设备。（√） 13、【判断题】按功能模块设计,采用主从CPU协同工作方式,各功能模块之间无通讯,由监控主机与各功能子系统通讯的方式称为集中式变电站自动化系统。（×） 14、【判断题】对于容量在400kVA及以上的并列运行变压器或企业中的重要变压器应装设纵差动保护。（×） 15、【判断题】定时限过电流保护在外部故障切除后应可靠返回。（√） 16、【判断题】备用电源自动投入装置动作时间应以负荷停电时间尽可能短为原则,这主要是考虑故障点的绝缘恢复时间。（×） 17、【判断题】变压器电流速断保护利用动作时间保证保护的选择性。（×） 18、【判断题】变压器励磁涌流中含有明显的非周期分量,波形偏向时间轴的一侧。（√） 19、【判断题】线路上发生线路倒杆等永久性故障,当使断路器重新合闸时保护将动作再次跳闸。（√）
继电保护专业技术比赛试卷(doc 14页)
单位: 姓名: 成绩: 宁夏电力公司继电保护专业技术比赛 元件保护部分理论考试试卷 一.选择题（共20分，每题1分）将正确答案填入括号内 1. 电力系统发生振荡时，（）可能会发生误动。 A.电流差动保护。 B.零序电流速断保护。 C.电流速断保护。 2. 第一次采用国外微机保护装置应遵循（） A.电力部质检中心动模试验确认合格方可使用 B.基建投资单位(业主)的指令 C.网、省局继电保护部门的指令 3.测量交流电流回路的绝缘电阻使用（）摇表 A. 500V
B. 1000V C. 2000V 4. 母线故障，母线差动保护动作，已跳开故障母线上六个断路 器(包括母联)，还有一个断路器因本身原因而拒跳，则母差保护按( ) A.正确动作一次 B. 拒动一次 C. 不予评价。 5.如果直流电源为220V，而中间继电器的额定电压为本110V，则 回路的连接可以采用中间继电器串联电阻的方式，串联电阻的一端应接于( )。 A.正电源 B.负电源 C. 远离正、负电源(不能直接接于电源端) 6. 变压器差动保护为了减小不平衡电流，常选用一次侧通过较 大的短路电流时铁芯也不至于饱和的C.T，一般选用( )。 A.0.5级 B.D级 C.TPS级 7.安装于同一面屏上由不同端子对供电的两套保护装置的直流 逻辑回路之间（）
A.为防止相互干扰，绝对不允许有任何电磁联系 B.不允许有任何电的联系，如有需要，必须经空接点输出 C.一般不允许有电磁联系，如有需要，应加装抗干扰电容等措施 8.直流中间继电器、跳（合）闸出口继电器的消弧回路应采取以 下方式：（） A.两支二极管串联后与继电器的线圈并联，要求每支二极管 的反压不低于300V B.一支二极管与一适当感抗值的电感串联后与继电器的线圈 并联，要求二极管与电感的反压均不低于1000V C.一支二极管与一适当阻值的电阻串联后与继电器的线圈并 联，要求二极管的反压不低于1000V 9. 电流互感器二次回路接地点的正确设置方式是：（） A.每只电流互感器二次回路必须有一个单独的接地点 B.所有电流互感器二次回路接地点均设置在电流互感器端 子 箱内 C.电流互感器的二次侧只允许有一个接地点，对于多组电流 互感器相互有联系的二次回路接地点应设在保护盘上10.大接地电流系统中双母线上两组电压互感器二次绕组应 （）。
2011– 2012学年度第二学期期末考试 《 继电器保护原理课程 》试卷（A 卷答卷） 教学中心： 专业层次： 继续教育本科 学号： 姓名： 座号： 注意事项：1. 本试卷共 五 大题，满分100分，考试时间120分钟，闭卷； 2. 考前请将密封线内各项信息填写清楚； 3. 所有答案直接做在试卷上,做在草稿纸上无效； 出卷要求： 1、所有试卷必须依据教学大纲和考试大纲的要求出题； 2、试卷内容难度：基础内容约占60%、中等难度内容约占30%、较难内容约占10%； 3、题型一般应该多样化，如：判断题、选择题、填空题、概念解释题、简答题、论述题、计算题、设计题，操作题、作图题、分析题、编程题等； 4、题量适当，考试时间不低于90分钟，一般为120分钟； 5、同一份试卷中，相同内容不得出现在不同题型中；出卷应出A 、B 、C 卷，题型相同且难易程度相当，同题型试题内容重复率不得超过20%； 6、试卷应合理分配各题型分数，且注明各小题分数； 7、按照学院统一试卷格式要求排版，每份试卷表头、得分表及密封线均应与试卷模版所给相同； 8、每份卷给出标准（参考）答案，其中论述题、分析题、操作题等应指出得分要点； 9、试卷与答案一起上交（含电子版），出卷教师在试卷纸版背面签名确认。 一. 判断题(每题1分，共15分) 1. 电力系统发生故障时,继电保护装置如不能及时动作,可能破坏电力系统运行的稳定性。 ( √ ) 2. 继电保护装置的测量部分测量被保护元件的某些运行参数并与保护的整定值进行比较。 ( × ) 3. 电力系统发生故障时继电保护装置通常应在保证选择性的前提下,尽快动作。 ( √ ) 4. 采用900接线的功率方向继电器,两相短路时有电压死区。 （ × ） 5. 电力系统发生不对称相间短路时，短路电流中含正序分量、负序分量、零序分量。 (× ) 6. 中性点不接地电网发生单相接地时,故障线路保护通过的零序电流为本身非故障相对地电 容电流之和。 (× ) （ 密 封 线 内 不 答 题 ）
一、选择题： 1、距离保护Ⅱ段的保护范围一般为（C ）。 A、线路全长85%； B、线路全长； C、线路全长及下一线路的30%~40%； D、线路全长及下一线路全长 2、过流保护加装复合电压闭锁可以（ C ）。 A、加快保护动作时间； B、增加保护可靠性； C、提高保护的灵敏度； D、延长保护范围。 3、零序保护能反应下列哪种故障类型（ A ）。 A、只反映接地故障； B、反映相间故障； C、反映变压器故障； D、反映线路故障。 4、系统在（ C ）下出现负序电流。 A、正常时 B、三相对称短路时 C、两相短路或单相接地时 5、接线组别为Y/d11接线时变压器高低侧相位相差（ B ）且低压侧超前。 A、15° B、30° C、45° D、60° 6、变压器发生内部故障时的主保护是（A）保护。 A、瓦斯； B、差动； C、过流； 7 、电流互感器极性对（C ）没有影响。 A、差动保护 B、方向保护 C、电流速断保护 D、距离保护 8、两台变压器并列运行的条件是(D)。 A、变比相等； B、组别相同； C、短路阻抗相同； D、变比相等、组别相同、短路阻抗相同 9、备用电源自动投入装置应保证动作几次？( A ) A、一次； B、二次； C、三次； D、四次 10、电流互感器变比为600/5,当一次电流为1200安培时,二次电流为( B )。 A、5A； B、10A； C、12A 二、判断题 1、变压器中性点装设阀型避雷器是为了防止操作过电压。（√） 2、距离保护突然失去电压时要误动作。（√） 3、断路器跳闸时间加上保护装置的动作时间就是切除故障的时间。（√）
4、瓦斯保护和差动保护的范围是一样的。（×） 5、复合电压闭锁过流保护中复合电压元件由负序电压和低电压两部份元件组成。（√） 6、投入保护装置的顺序为：先投入出口压板，后投入直流电源；停用保护装置的顺序与此相反。（×） 7、继电保护的三误是误碰、误试验、误接线。（√） 8、对继电保护的基本要求是：正确性、快速性、灵敏性、可靠性。（×） 9、为提高保护动作的可靠性，不允许交直流共用一根电缆。（√） 10、零序保护中的3IO可以从中性点电流互感器和各相电流互感器零序接线中获取。（√）
继电保护竞赛试题文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
托电公司知识技能竞赛考试试题继电保护专业（笔试题） 一、选择题（共15分，每题1分） 1、相当于负序分量的高次谐波是 ( C )谐波。 (A)3n次；(B)3n＋1次；(C)3n－1次(其中n为正整数)；D.上述三种以外的。 2、自耦变压器中性点必须接地，这是为了避免当高压侧电网内发生单相接地故障时，( A )。 (A)中压侧出现过电压；(B)高压侧出现过电压； (C)高压侧、中压侧都出现过电压；(D)以上三种情况以外的。 3、某输电线路，当发生BC两相短路时(如不计负荷电流)，故障处的边界条件是( C )。 (A) I U U ··· ＝＝＝ A B C 00；(B) U I I ··· ＝＝＝ A B C 00； (C) I I I U U ····· ＝＝＝ A B C B C 0 ； (D) I I I ··· ＝＝ A B C 0。 4、距离保护在运行中最主要优点是 ( B )。 (A)具有方向性；(B)具有时间阶 梯特性；(C)具有快速性；(D)具有灵敏性。 5、对于Y，d11接线变压器下列表示法正确的是( B )。 (A) U U ·· ° ＝ a A j60 e；(B) U U ·· ° ＝ ab AB j30 e；(C) U U ·· ° ＝ ab AB j0 e；(D) U U ·· ° ＝ a A j0 e。 6、微机保护中电压、电流通道的零漂 不能超过（B） (A)－～；(B)－～；(C)－～；(D)－～。 7、检查微机型保护回路及整定值的正 确性( C )。 (A)可采用打印定值和键盘传动相 结合的方法；(B)可采用检查VFC模数 变换系统和键盘传动相结合的方法；(C)
姓 名 分 数 注意事项：1、答卷必须使用蓝色或黑色钢笔、圆珠笔，不能使用铅笔或红笔； 2、本份试卷共6道大题，满分100分，考试时间120分钟。 20分） 1. 大接地电流系统与小接地电流系统划分标准之一是零序电抗X 0与正序电抗X 1的比值，满足X 0 / X 1（ C ）且R 0 / R 1≤1的系统属于小接地电流系统。 A ．大于5 B ．小于3 C ．小于或等于3 D. 大于3 2. 输电线路中某一侧的潮流是送有功、受无功，它的电压超前电流为 （ D ） A ．00~900 B ．900~1800 C ．1800~2700 D ．2700~3600 3. 线路发生两相金属性短路时，短路点正序电压U 1K 与负序电压U 2K 的关系为 （ B ）。 A ．U 1K ＞U 2K B ．U 1K =U 2K C ．U 1K ＜U 2K 4. 微机保护一般都记忆故障前的电压，其主要目的是（B ）。 A ．事故后分析故障前潮流 B ．保证方向元件、阻抗元件动作的 正确性 C ．微机保护录波功能的需要 5. 110kV 某一线路发生两相接地故障，该线路保护所测的正序和零序 功率的方向 是（C ）。 A ．均指向线路 B ．零序指向线路，正序指向母线 C ．正序指向线路， 零序指向母线 D ．均执行母线 6. 超范围允许式纵联保护，本侧判断为正方向故障时，则向对侧发送 （ C
） 信号。 A．跳闸B．闭锁C．允许跳闸 7. 线路断相运行时，高频零序，负序方向保护的动作行为与电压互感 器 的 所 接 位 置 有 关 ，在（A）时且接在线路电压互感器的不会动作。 A．本侧一相断路器在断开位置B．对侧一相断路器在断开位 置 C ． 两 侧 同 名 相断路器在断开位置 8. 闭锁式纵联保护跳闸的必要条件是：高值起动元件起动后，（ B ）A．正方向元件动作，反方向元件不动作，没有收到闭锁信号 B．正方向元件动作，反方向元件不动作，收到闭锁信号而后信号又 消失C．正、反方向元件均动作，没有收到过闭锁信号 D．正方向元件不动作，收到闭锁信号而后信号又消失 9. 双母线的电流差动保护，当故障发生在母联断路器与母联电流互感 器 之 间 时 出 现 动 作 死 区 此 时应该（B ） A．启动远方跳闸B．启动母联失灵（或死区）保护C．启 动 失 灵 保 护 及 远 方 跳 闸10．在Y-△/11接线的变压器的△侧发生两相短路时，Y侧的（B ） 电 流
继电保护 1、【判断题】电流继电器在继电保护装置中作为测量和起动元件，反应电流增大超过定值而动作。（√） 2、【判断题】变压器纵差动保护或电流速断保护动作后跳开变压器各侧断路器。（√） 3、【判断题】变电站自动化系统按系统结构可分为主从式、分布式和分散式三种类型。（×） 4、【判断题】电力系统短路中发生单相短路的几率最大。（√） 5、【判断题】电流互感器一次绕组和二次绕组的极性通常采用加极性原则标注。（×） 6、【判断题】断路器控制回路中,操作电源电压为48V及以下称为弱电控制。（√） 7、【判断题】变压器电流速断保护的灵敏度按照保护安装处短路时的最大短路电流校验。（×） 8、【判断题】变电站有载调压变压器可以在带负载情况下切换分接头位置,改变变压器变比。（√）
9、【判断题】电工作业人员应根据实际情况遵守有关安全法规，规程和制度。（×） 10、【判断题】电火花、电弧的温度很高，不仅能引起可燃物燃烧，还能使金属熔化、飞溅，构成危险的火源。（√） 11、【判断题】直流系统的绝缘监察主要是对地绝缘监视。（√） 12、【判断题】电流继电器在继电保护装置中作为测量和起动元件，反应电压增大超过定值而动作。（×） 13、【判断题】从屏背面看,屏内安装设备接线所需的各类端子排列,表明屏内设备连接与屏顶设备、屏外设备连接关系的图纸为端子排图。（√） 14、【判断题】变压器相间短路的后备保护作为变压器差动保护或电流速断保护和气体保护的后备保护。（√） 15、【判断题】微机保护硬件结构由数据采集系统、开关量输入/输出系统、软件算法组成。（×） 16、【判断题】电动机运行中被过热保护跳闸后,随着散热使积累热量减小到过热积累闭锁电动机再起动定值时,电动机禁止再起动回路解除,电动机可以再起动。（√） 17、【判断题】变电站主接线图一般用单线图表示。（√） 18、【判断题】继电保护动作时将故障部分切除,使非故障部分继续运行,停电范围尽可能小,这是指保护具有较好的可靠性。（×）
2020年电工基础知识竞赛试题123题（附答案） 1、电压互感器有三种接线方式，分别为：Y，y，d接线，Y，y接线，V，v接线。 2、发电机并列条件：待并发电机与运行系统的电压、频率、相位之差小于规定值。 3、零序电流保护主要由零序电流(电压)滤过器、电流继电器和零序方向继电器三部分组成。 4、继电保护装置必须满足选择性、快速性、灵敏性和可靠性四个基本要求。 5、电流继电器的主要技术参数是动作电流、返回电流和返回系数。 6、电力生产的几个主要环节是发电厂、变电所、输电线。 7、二次回路的电路图按任务不同可分为三种，即原理图、展开图和安装接线图。 8、所谓不对应原理是指控制开关的位置与断路器的位置不对应。 9、变压器油在多油断路器中起绝缘和灭弧作用，在少油断路器中仅起灭弧作用。 10、检查二次回路的绝缘电阻应使用1000V的摇表。 11、安装接线图包括：屏面布置图、屏背面接线图和端子排图。 12、中心信号装置包括中心事故信号和中心预告信号两大部分。 13、电力系统中的消弧线圈按工作原理可以分为谐振补偿、过补偿、欠补偿三种方式。 14、安全工作规程是中规定：设备对地电压高于250V为高电压;在250V以下为低电压;安全电压为36V以下;安全电流为10mA以下。
15、值班人员因工作需要移开遮栏进行工作，要求的安全距离是10kV时0.7m，35kV时1.0m，110kV时1.5m，220kV时3.0m。 16、雷雨天气需要巡视室外高压设备时，应穿绝缘靴，并不得接近避雷器、避雷针和接地装置。 17、遇有电气设备着火时，应立即将该设备的电源切断，然后进行灭火。 18、值班运行工的常用工具有钢丝钳、螺丝刀、电工刀、活板手、尖嘴钳、电烙铁和低压试电笔等。 19、在变压器的图形符号中Y表示三相线圈星形连接。 20、变电站(所)控制室内信号一般分为电压信号;电流信号;电阻信号。 21、在带电设备四周严禁使用皮尺、线尺、金属尺和进行测量工作。 22、带电设备着火时应使用干粉、1211、二氧化碳灭火器，不得使用泡沫灭火器灭火。 23、变电站(所)常用直流电源有蓄电池、硅整流、电容储能。 24、变电站(所)事故照明必须是独立电源，与常用照明回路不能混接。 25、高压断路器或隔离开关的拉合操作术语应是拉开、合上。 26、继电保护装置和自动装置的投解操作术语应是投入、解除。 27、验电装拆接地线的操作术语是装设、拆除。 28、每张操作票只能填写一个操作任务，每操作一项，做一个记号“√”。
电力系统继电保护试题以及答案 一、单项选择题（本大题共15小题，每小题1分，共15分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。 1．过电流继电器的返回系数（ B ） A．等于0 B．小于1 C．等于1 D．大于1 2．限时电流速断保护的灵敏系数要求（ B ） A．大于2 B．大于1.3~1.5 C．大于1.2 D．大于0.85 3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（ A ） A．有机会只切除一条线路 B．有机会只切除一条线路 C．100%切除两条故障线路 D．不动作即两条故障线路都不切除 4．在双侧电源系统中,采用方向元件是为了提高保护的（ D ） A．方向性 B．可靠性 C．灵敏性 D．选择性 5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（ D ） A．90°接线 B．3 0、3 C.-3、-3D．-3 0、3 6．正方向出口相间短路,存在动作“死区”的阻抗继电器是（ B ） A．全阻抗继电器 B．方向阻抗继电器 C．偏移特性阻抗继电器 D．上抛圆阻抗继电器 7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（ D ）A．0°接线 B．90°接线 C．3 0、3 D． A 、 A +3 零序补偿电流的接线方式 8．由于过渡电阻的存在，一般情况下使阻抗继电器的（ A ） A．测量阻抗增大，保护范围减小 B．测量阻抗增大，保护范围增大C．测量阻抗减小，保护范围减小 D．测量阻抗减小，保护范围增大
电力系统继电保护试题以及答案 电力系统继电保护试题以及答案 一、单项选择题（本大题共15小题，每小题1分，共15分） 一、单项选择题（本大题共15小题，每小题1分，共15分） 在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分 1．过电流继电器的返回系数（B） A．等于0 B．小于1 C．等于1 D．大于1 2．限时电流速断保护的灵敏系数要求（B） A．大于2 B．大于1.3~1.5 C．大于1.2 D．大于0.85 3．在中性点非直接接地电网中,由同一变电所母线引出的并列运行的线路上发生两点异相接地短路,采用不完全星形接线保护的动作情况是（A） A．有机会只切除一条线路B．有机会只切除一条线路 C．100%切除两条故障线路D．不动作即两条故障线路都不切除 4．在双侧电源系统中,采用方向元件是为了提高保护的（D） A．方向性B．可靠性 C．灵敏性D．选择性 5．在中性点直接接地电网中,零序功率方向继电器采用的接线方式是（D） A．90°接线B．3 0、3 0 C.-3 、-3 D．-3 0、3 0 6．正方向出口相间短路,存在动作“死区”的阻抗继电器是（B） A．全阻抗继电器B．方向阻抗继电器 C．偏移特性阻抗继电器D．上抛圆阻抗继电器 7．在中性点直接接地系统中，反应接地短路的阻抗继电器接线方式是（D） A．0°接线B．90°接线 C．3 0、3 0 D．A、A+ 3 0零序补偿电流的接线方式 8．由于过渡电阻的存在，一般情况下使阻抗继电器的（A） A．测量阻抗增大，保护范围减小B．测量阻抗增大，保护范围增大 C．测量阻抗减小，保护范围减小D．测量阻抗减小，保护范围增大 9．在距离保护的Ⅰ、Ⅱ段整定计算中乘以一个小于1的可靠系数，目的是为了保证保护动作的（A） A．选择性B．可靠性 C．灵敏性D．速动性 10．在校验距离Ⅲ段保护远后备灵敏系数时，分支系数取最大值是为了满足保护的（C）
