结晶器(mould)
承接从中间罐注入的钢水并使之按规定断面形状凝固成坚固坯壳的连续铸钢设备。它是连铸机最关键的部件，其结构、材质和性能参数对铸坯质量和铸机生产能力起着决定性作用。开浇时引锭杆头部即是结晶器的活动内底，钢水注入结晶器逐渐冷凝成一定厚度坯壳并被连续拉出，此时，结晶器内壁承受着高温钢水的静压力及与坯壳相对运动的摩擦力等产生的机械应力和热应力的综合作用，其工作条件极为恶劣。为了能获得合格的铸坯，结晶器应满足的基本条件有：(1)具有良好的导热性，以使钢水快速冷凝成形。(2)有良好的耐磨性，以延长结晶器的寿命，减少维修工作量和更换结晶器的时间，提高连铸机的作业率。(3)有足够的刚度，特别在激冷激热、温度梯度大的情况下需有小的变形。(4)结构简单、紧凑，易于制造，拆装方便、调整容易，冷却水路能自行接通、以便于快速更换；自重小，以减小结晶器振动时的惯性力和减少振动装臵的驱动功率，并使结晶器振动平稳。
Can take from the middle of the molten steel into the required section and shape into a solid billet solidification of continuous casting equipment shells. Continuous casting machine which is the most critical components, its structure, texture and performance parameters on the quality and slab caster plays a decisive role in production capacity. When open pouring dummy bar head mold that is at the end of the activities, of molten steel into the mold gradually condensed into a certain thickness and continuous billet shell out, at this time, mold wall temperature under the static pressure of molten steel and billet shell, such as the relative movement of the friction generated by mechanical stress and thermal stress of the combined effects, the extremely bad working conditions. In order to obtain qualified casting, mold should be to meet the basic conditions are: (1) has a good thermal conductivity to enable rapid condensation forming molten steel. (2) good wear resistance to extend the life of mold to reduce the workload of maintenance and replacement of the time mold and improve the operating rate of continuous casting machine. (3) have sufficient rigidity, especially in the cold shock-induced heat, large temperature gradient would be required under a small deformation. (4) structure is simple, compact, easy to manufacture, easy disassembly, easy adjustment, cooling water can be connected to in order to facilitate the rapid replacement; self-small, to reduce vibration at the time of mold and reduce the vibration of the inertial force of the drive power devices and a smooth mold vibration.
分类按拉坯方向上断面内壁的线型分结晶器的型式有弧形和直形两种；按其总体结构，不论弧形或直形均有套管式和组合式两种。
套管式内壁铜管、内外水套组成的冷却水套和足辊是它的主要构件(图1)。直形或弧形的铜管外面由冷却水套、法兰和密封元件等组成供水、供油系统。为了保证铸坯有规整的外形尺寸，在结晶器底部安装了2～3组足辊，以利于提高拉速和防止铸坯脱方(见鼓肚与菱变)。
Classified according to the casting direction of the wall section sub-linear type mold has two arc-shaped and straight; its overall structure, whether curved or straight shape are two types of casing and modular.
Brass pipe wall, composed of both inside and outside the water jacket cooling water jacket and the foot roller is its main components (Figure 1). Straight or curved-shaped brass sets of cooling water from the outside, and sealing flange composed of components such as water supply, fuel supply system. In order to ensure there is regular slab shape size, in the mold is installed at the bottom of Group 2 to 3 foot rollers, in order to improve speed and prevent the slab from side (see bulge with the Link change).
图l 弧形套管式结晶器
1一结晶器罩；2一内水套；3一润滑油盖；4一内壁铜管5一放射源容器；6一盖板；7一外水套；8一进水管；9一回水管；10一接收装臵；l l一水环；12一足辊；13一定位销
Figure l-type arc-shaped mold casing
1Cover a mold;2 cover mold in a water jacket; 3 covered a lubricant; 4 a 5 a brass wall containers of radioactive sources; 6 a plate; 7 a set of external water; 8 one inlet; 9 a backwater tube; 10 of a receiver; ll the water ring; 12 a foot roller; 13 of a pin

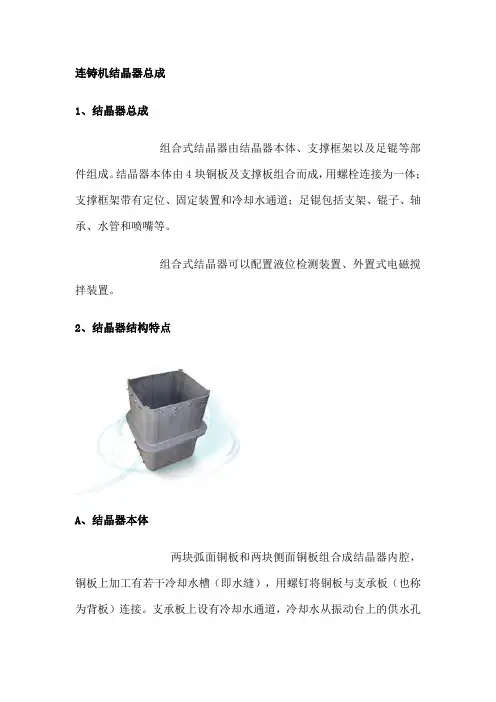

组合式由宽面及窄面4块复合壁板及外框架组成。多用于板坯连铸、大断面方坯连铸及异型坯连铸。组合结晶器的每块复合壁板又由用螺柱联结的内壁铜板(外侧面铣有冷却水沟)和外壁钢制水箱组成。内壁铜板和外壁间构成冷却水缝，以通水冷却。4块复合壁之间用夹紧机构压紧。为了实现结晶器在线调宽以及形成所要求的倒锥度，在结晶器的窄面壁板的上、下部分别装有4组调整装臵。当组装好的结晶器及外框架放到振动台架上时，所有进、出水管自行接通。为了更好地保护结晶器的下口、防止过早过快产生大的磨损，紧挨着结晶器下口装有足辊或保护栅板。足辊或保护栅板与结晶器一起振动。结晶器与二冷第一段(直线段或扇形段)通过振动框架直接对中，便于结晶器与二冷第一段的准确定位。二者形成一个整体，可快速吊运。
结构参数和尺寸设计结晶器的结构参数主要有断面尺寸、倒锥度、长度、水缝面积及铜壁的厚度等。
Combined by the wide face and narrow face wall, and four outside the framework of composite components. Used for slab continuous casting, the billet cross-section beam blank continuous casting and continuous casting. Combination of each mold compound wall and connected by a stud wall with copper (cool-down outer side of milling ditch) and the outer wall composed of steel water tanks. Copper and the outer wall of cooling water constitute intramural suture to the cooling water. 4 composite wall pressed between the clamping body. In order to achieve crystal-line-width-modulated, as well as the formation of the required taper down in the narrow mold of the board facing the wall, respectively, with the lower part of the adjustment device 4. When the assembled mold and placed outside the framework of the vibration bench, all import and outlet pipe to connect. In order to better protect the mouth of the mold to prevent the premature excessive wear and tear have a big, close to the mouth of the mold with adequate grid roller or protection. Roller or the protection of adequate grid plate and mold together with the vibration. Mold in the first paragraph with the secondary cooling (fan-shaped line segment or above) directly through the vibration of the framework to facilitate mold and cold in the first paragraph of the second positioning accuracy. They form a whole, can be quickly lifted.
Design parameters and size structure of crystal structure parameters are mainly cross-section size, inverted taper, length, area of water and copper seam thickness of the walls.
图2板坯组合式结晶器
1～窄面调整机构；2一窄面铜板}3一外框架；4一水管；5一宽面调整机构；6一宽面铜板；7、8一足辊
Figure 2 mold composite slab
1 adjustment of narrow body; 2, a narrow face of a copper outside the framework) 3; 4, a water pipe; 5-wide adjustment of institutions; 6-wide copper surface; 7,8 a full roll
断面尺寸依据冷态铸坯的公称尺寸确定。要获得冷态下的铸坯公称尺寸，在设计结晶器时，必须考虑铸坯的冷凝收缩和拉矫时铸坯的变形。因此，结晶器的断面尺寸应比铸坯冷态的断面公称尺寸大，通常要大出1％～3％，且下口尺寸要小于上口尺寸，形成了倒锥度。
Cross-section size of the basis of cold slab to determine the nominal size. To obtain cold slab under the nominal size, mold design, consideration must be given the condensed slab contraction and straightening of the deformation when the slab. Therefore, the cross-section size of mold should be cold slab than the nominal size of the section, and usually larger 1% ~ 3%, and population size under the size to less than catchy, forming a back taper.
倒锥度依据铸坯的冷凝收缩来确定。铸坯在浇铸过程中冷凝收缩，进而有可能与结晶器内壁脱离而产生气隙。气隙有大的热阻，使结晶器的导热性能变差，铸坯坯壳减薄，甚至造成拉裂漏钢。为了防止拉漏，就将结晶器制成下口尺寸小于上口尺寸的倒锥形，以减小内壁与坯壳间的气隙，增大结晶器的导热能力。使出结晶器时的坯壳厚度增大，并可提高拉坯速度。依据铸坯断面尺寸、钢种等因素，结晶器的倒锥度通常取值为(0．4～1．3)％／m，对套管式小断面结晶器，其倒锥度取值在(0．4～0．9)％／m；对板坯的组合式结晶器，其宽面多采用平行或仅有很小的倒锥度，而窄面的倒锥度取值在(0．9～1．3)％／m。为了适应铸坯在结晶器内上、下各处有不同的收缩率，进一步减小气隙和提高拉速，小方坯结晶器制成多段不同倒锥度或抛物线形的倒锥度。
Taper down the basis of the slab to determine the contraction of the condensate. Slab casting process of condensation in the contract, then there may be mold wall arising from the air gap. There are large air-gap thermal resistance, so that the thermal properties of mold deterioration, slab billet shell thinning and even rupture Breakout. In order to prevent the gap leakage, mold will be made smaller than the size of the mouth of the inverted cone size catchy, and the blank wall to reduce the air gap between the shell and increase the thermal capacity mold. When using the blank mold shell thickness increases, and increase casting speed. Based on the slab cross-section size, steel and other factors, the inverted mold is usually taper value for (0.4 ~ 1.3)% / m, small cross-section of the casing mold, which taper down in value (0 .4 ~ 0.9)% / m; the combination of slab mold, and its wide use of parallel or face only a very small taper down, and down narrow side conicity value in (0.9 ~ 1 .3)% / m. In order to adapt to the slab in the mold with the upper and lower throughout the different shrinkage rate, and further reduce the air gap and improve the speed, billet mold was made of different multi-taper or parabolic-shaped taper down.
长度结晶器长度的确定受多种因素影响，但主要是取决于铸坯出结晶器时的坯壳厚度。为防止拉漏，一般坯壳厚度不小于10～15mm(与铸坯断面大小有关)。坯壳过薄会造成铸坯鼓肚、脱方、内裂以致漏钢。为了增大连铸机的生产能力，就势必要提高拉速。为在高拉速下保证坯壳的足够厚度，增加结晶器的长度是方法之一。但结晶器长度增加，又带来坯壳与内壁间摩擦阻力的增大和气隙的增大，使导热性变差。综合考虑多种因素，结晶器长度(mm)可按下式选取：
The length of mold to determine the length of the influence of various factors, but mainly depends on the casting mold at the time of the billet shell thickness. In order to prevent leakage gap, general billet shell thickness is not less than 10 ~ 15mm (with the size of the slab cross-section). Blank shell would cause too thin slab bulge, off side,
resulting in leakage of steel in cracked. In order to increase the productive capacity of continuous casting machine, it is bound to raise the speed. High Speed in the blanks under the guarantee of sufficient thickness of the shell to increase the length of mold is one of the methods. However, increasing the length of mold, but also bring blank wall between the shell and the increased frictional resistance and the increased air-gap, so that deterioration of thermal conductivity. Considering various factors, mold length (mm) can be selected by pressing style:
式中v为拉速，m／min；δ为允许的最小坯壳厚，mm；K为铸坯的凝固系数(mm ／mim1/2。)。K主要取决于冷却条件、断面尺寸、钢水温度和钢种。一般K=20～24mm ／min1/2；式中的(80～120)是考虑液面波动而在结晶器上口与液面间留的裕量。生产实践中，结晶器的长度在700～1000mm间选取。
Where v is speed, m / min; δ blank to allow the minimum shell thickness, mm; K factor for the solidification of the slab (mm/mim1/2.). K depends mainly on the cooling conditions, cross-section size, temperature and molten steel. General K = 20 ~ 24mm/min1/2; type of (80 ~ 120) is to consider the fluctuation of liquid level in the mold surface catchy and the margin between the left. Production practice, the length of mold in between the select 700 ~ 1000mm.
水缝面积的确定钢水铸入结晶器，冷凝成形结成坯壳，将放出大量的热。这些热量主要由冷却水带走。为使冷却水尽可能多地带走热量，结晶器应有合理的水缝。结晶器的水缝面积可按下式确定：
Seam area to determine water cast molten steel into the mold, condensation forming shell blank form, the evolution of considerable heat. These heat removed by cooling water. To enable cooling water to remove heat as much as possible, there should be reasonable mold seam water. Water mold seam area can be determined as follows:
式中Qw为结晶器单位周边长的耗水量，m3／h?m；Lw为结晶器的周边长m；Vw 为水缝内水的流速，m／s。
根据经验、结晶器内的耗水量Qw=100～160m3／h?m。水缝中冷却水流速Vw=6～10m／s。进水压力Pw=0．29～0．59MPa。耗水量随断面尺寸不同而变，小断面铸坯取上限，大断面铸坯取下限。
铜壁厚度结晶器内壁厚度的确定主要考虑其使用寿命和强度。对套管式结晶器，壁厚通常取6～10mm；对组合式结晶器，因考虑要多次刨修加工，壁厚取为20～50mm，最终厚度不小于10mm。
Where Qw for the mold units of water consumption around the long, m3 / h ? m; Lw mold around for a long m; Vw joints for water at a flow rate of water, m / s.
According to the experience of mold within the water consumption Qw = 100 ~ 160m3 / h ? m.缝中cooling water flow rate of water Vw = 6 ~ 10m / s. Water pressure Pw = 0.29 ~ 0.59MPa. Water consumption varies with the size of variable cross-section, small section from the ceiling slab, the slab cross-section from the lower limit.
Copper mold wall thickness of the main considerations to determine its life and strength. Mold on the pipe wall thickness is usually from 6 ~ 10mm; of modular mold, due to consider amendments to the processing plane several times, check for wall thickness 20 ~ 50mm, the final thickness of not less than 10mm.
材质为保证结晶器有良好导热性、足够的抗磨损性、机械强度和硬度以延长其使用寿命，内壁材质主要使用铜基合金制造，常用的有紫铜、铜银合金(含银量为0．07％～0．1％)、磷脱氧铜及铜铍合金、铬锆铜合金等。使用铜基合金主要目的是提高其再结晶温度，以改善其高温时的硬度和强度、延长内壁的使用寿命。为了进一步提高内壁的耐磨性和光滑程度减少拉坯阻力，有的还在铜壁表面加镀层。通常为镀铬或镀镍、钨、铁及分三层镀镍、镍磷合金及铬。
Mold material in order to ensure a good thermal conductivity, sufficient abrasion resistance, mechanical strength and hardness to extend its service life, the main wall material the use of copper-based alloy, commonly used are copper, copper silver alloy (including the Bank of 0. 07% ~ 0.1%), phosphorus deoxidized copper and beryllium copper alloys, chromium zirconium copper alloy. The main purpose of the use of copper-based alloys is to increase its recrystallization temperature, so as to improve its high temperature hardness and strength, to extend the life of the inner wall. To further enhance the smooth inner wall of the degree of wear resistance and resistance to reduce the casting, and some also add wall surface coating of copper. Usually chrome or nickel, tungsten, iron and sub-three-tier nickel, nickel-phosphorus alloy and chrome.
内壁的润滑为防钢水在冷凝过程中与结晶器内壁粘结，减小拉坯时的摩擦阻力，改善铸坯表面质量、延长结晶器的使用寿命，在生产中，还要对结晶器内壁进行润滑。润滑是采用沸点高于结晶器内壁温度(约200℃左右)的液体润滑剂或保护渣，在结晶器振动的过程中，它们不断被带入钢液面下的内壁上，并在钢水或坯壳与结晶器内壁间形成一层油气膜或熔渣膜，以润滑内壁。
Wall lubrication to prevent condensation of molten steel in the process of bonding with the mold wall, reducing the frictional resistance at the time of casting to improve the surface quality of slab to extend the service life of mold, in production, but also the inner wall of the mold to lubrication. Lubrication is the boiling point higher than the mold wall temperature (about 200 ℃ or so) of liquid or powder lubricant, vibration in the process of mold, they have been under the surface into the steel wall, and in the molten steel or billet shell and mold wall membrane forming a layer of oil and gas or slag film, the inner wall to provide lubrication.
结晶器(mould) 承接从中间罐注入的钢水并使之按规定断面形状凝固成坚固坯壳的连续铸钢设备。它是连铸机最关键的部件，其结构、材质和性能参数对铸坯质量和铸机生产能力起着决定性作用。开浇时引锭杆头部即是结晶器的活动内底，钢水注入结晶器逐渐冷凝成一定厚度坯壳并被连续拉出，此时，结晶器内壁承受着高温钢水的静压力及与坯壳相对运动的摩擦力等产生的机械应力和热应力的综合作用，其工作条件极为恶劣。为了能获得合格的铸坯，结晶器应满足的基本条件有：(1)具有良好的导热性，以使钢水快速冷凝成形。(2)有良好的耐磨性，以延长结晶器的寿命，减少维修工作量和更换结晶器的时间，提高连铸机的作业率。(3)有足够的刚度，特别在激冷激热、温度梯度大的情况下需有小的变形。(4)结构简单、紧凑，易于制造，拆装方便、调整容易，冷却水路能自行接通、以便于快速更换；自重小，以减小结晶器振动时的惯性力和减少振动装臵的驱动功率，并使结晶器振动平稳。 Can take from the middle of the molten steel into the required section and shape into a solid billet solidification of continuous casting equipment shells. Continuous casting machine which is the most critical components, its structure, texture and performance parameters on the quality and slab caster plays a decisive role in production capacity. When open pouring dummy bar head mold that is at the end of the activities, of molten steel into the mold gradually condensed into a certain thickness and continuous billet shell out, at this time, mold wall temperature under the static pressure of molten steel and billet shell, such as the relative movement of the friction generated by mechanical stress and thermal stress of the combined effects, the extremely bad working conditions. In order to obtain qualified casting, mold should be to meet the basic conditions are: (1) has a good thermal conductivity to enable rapid condensation forming molten steel. (2) good wear resistance to extend the life of mold to reduce the workload of maintenance and replacement of the time mold and improve the operating rate of continuous casting machine. (3) have sufficient rigidity, especially in the cold shock-induced heat, large temperature gradient would be required under a small deformation. (4) structure is simple, compact, easy to manufacture, easy disassembly, easy adjustment, cooling water can be connected to in order to facilitate the rapid replacement; self-small, to reduce vibration at the time of mold and reduce the vibration of the inertial force of the drive power devices and a smooth mold vibration.
板坯连铸机结晶器振动液压装置的设计及计算 文章介绍了某型不锈钢板坯连铸机组结晶器振动液压装置的设计计算过程。计算系统所需流量，配置核心液压元件型号规格，对循环冷却系统进行了精确计算。 标签：连铸结晶器；振动；液压 引言 结晶器是板坯连铸机组的核心设备，而结晶器振动装置又是结晶器设备重要装置之一。当结晶器上下振动时，钢水液面与结晶器壁面相对位置也随之改变。其目的在于防止坯材在凝固过程中与结晶器铜壁发生粘连而出现拉漏、拉裂事故，同时有利于脱坯，改善坯壳与结晶器壁的润滑性等[1]。结晶器液压振动因其能在线调整振动参数，近期有广泛的发展和推广。文章即围绕国内某型板坯连铸机组的结晶器液压振动装置，对其进行分析计算和设计。 1 系统原理 连铸机的结晶器液壓振动装置由两个液压缸推动整个机架做垂直方向上的非正弦曲线。 非正弦曲线运动的周期、振幅与正弦曲线其实是一致的，只是在半周期内由两条周期不同的正弦曲线（全周期为T，上升段周期为T+，下降为T-）拼接而成。定义非对称系数C=T+/T，当C=0.5，曲线即为对称的正弦曲线；当0.5≤C≤1，比如C=0.6，则T+=0.6T，T-=0.4T，使得结晶器上振时间长，而下振时间短。实际生产中C值大于0.5，一般在0.5～0.6。 振动装置由两部分组成：液压站和振动执行器。液压站向振动执行器提供油。振动执行器包括缸旁伺服阀和振动液压缸。 2 工作泵流量计算及选择 工作泵的选择取决于液压缸运动所需的流量，因此先计算各个工况下所需流量。 （1）对称正弦运动（C=0.5）时，振动所需的平均供油流量 振动液压缸参数为Φ125/Φ90。单个液压缸的最大振幅Am为6.5mm，最大频率160次/min，在1/4个周期内，其平均速度Vp=Am/（T/4）=69（mm/s）。此速度下单缸塞腔供油平均流量为51L/min。两个液压缸同时工作则需要102L/min，取效率系数0.8，得127 L/min。
常规板坯连铸机结晶器技术 【保护视力色】【打印】【进入论坛】【评论】【字号大中小】2006-12-07 11-07 杨拉道刘洪王永洪刘赵卫邢彩萍田松林 (西安重型机械研究所) 结晶器是连铸机中的铸坯成型设备, 是连铸机的核心设备之一。其作用 是将连续不断地注入其内腔的钢液通过水冷铜壁强制冷却,导出钢液的热量,使 之逐渐凝固成为具有所要求的断面形状和一定坯壳厚度的铸坯,并使这种芯部仍 为液相的铸坯连续不断地从结晶器下口拉出，为其在以后的二冷区域内完全凝固创造条件。在钢水注入结晶器逐渐形成一定厚度坯壳的凝固过程中，结晶器一直承受着钢水静压力、摩檫力、钢水热量的传递等诸多因素引起的的影响，使结晶器同时处于机械应力和热应力的综合作用之下，工作条件极为恶劣，在此恶劣条件下结晶器长时间地工作，其使用状况直接关系到连铸机的性能，并与铸坯的质量与产量密切相关。因此，除了规范生产操作、选择合适的保护渣和避免机械损伤外，合理的设计是保证铸坯质量、减小溢漏率、提高其使用寿命的基础和关键。 板坯连铸机一般采用四壁组合式（亦称板式）结晶器，也有一个结晶器 浇多流铸坯的插装式结构。 结晶器主要参数的确定 1 结晶器长度H 结晶器长度主要根据结晶器出口的坯壳最小厚度确定。若坯壳过薄，铸 坯就会出现鼓肚变形，对于板坯连铸机，要求坯壳厚度大于10～15mm。结晶器长度也可按下式进行核算： H=(δ/K)2Vc＋S1＋S2 (mm)
式中δ——结晶器出口处坯壳的最小厚度，mm K——凝固系数，一般取K=18～22 mm/min0.5 Vc——拉速，mm/min S1——结晶器铜板顶面至液面的距离，多取S1=100 mm S2——安全余量，S=50～100 mm 对常规板坯连铸机可参考下述经验： 当浇铸速度≤2.0m/min时，结晶器长度可采用900～950mm。 当浇铸速度2.0～3.0m/min时，结晶器长度可采用950～1100mm。 当浇铸速度≥3.0m/min时，结晶器长度可采用1100～1200mm。 2 结晶器铜板厚度h 铜板厚度的确定是依据热量传热原理和高温下的使用性能，具体说，与铜板材质、镀层、机械性能、拉速、冷却水量的大小和分布等有关。研究表明，拉速高，铜板应随之减薄；反之，拉速低，铜板应随之增厚。在考虑上述诸多因素后，铜板的厚度可由下式确定：
结晶器 结晶器(mould) 承接从中间罐注入的钢水并使之按规定断面形状凝固成坚固坯壳的连续铸钢设备。它是连铸机最关键的部件，其结构、材质和性能参数对铸坯质量和铸机生产能力起着决定性作用。开浇时引锭杆头部即是结晶器的活动内底，钢水注入结晶器逐渐冷凝成一定厚度坯壳并被连续拉出，此时，结晶器内壁承受着高温钢水的静压力及与坯壳相对运动的摩擦力等产生的机械应力和热应力的综合作用，其工作条件极为恶劣。为了能获得合格的铸坯，结晶器应满足的基本条件有：(1)具有良好的导热性，以使钢水快速冷凝成形。(2)有良好的耐磨性，以延长结晶器的寿命，减少维修工作量和更换结晶器的时间，提高连铸机的作业率。(3)有足够的刚度，特别在激冷激热、温度梯度大的情况下需有小的变形。(4)结构简单、紧凑，易于制造，拆装方便、调整容易，冷却水路能自行接通、以便于快速更换；自重小，以减小结晶器振动时的惯性力和减少振动装置的驱动功率，并使结晶器振动平稳。 分类按拉坯方向上断面内壁的线型分结晶器的型式有弧形和直形两种；按其总体结构，不论弧形或直形均有套管式和组合式两种。 套管式内壁铜管、内外水套组成的冷却水套和足辊是它的主要构件(图1)。直形或弧形的铜管外面由冷却水套、法兰和密封元件等组成供水、供油系统。为了保证铸坯有规整的外形尺寸，在结晶器底部安装了2～3组足辊，以利于提高拉速和防止铸坯脱方(见鼓肚与菱变)。 图l 弧形套管式结晶器
1一结晶器罩}2一内水套；3一润滑油盖；4一内壁铜管 5一放射源容器；6一盖板；7一外水套；8一进水管； 9一回水管；10一接收装置；l l一水环； 12一足辊；13一定位销 组合式由宽面及窄面4块复合壁板及外框架组成。多用于板坯连铸、大断面方坯连铸及异型坯连铸。组合结晶器的每块复合壁板又由用螺柱联结的内壁铜板(外侧面铣有冷却水沟)和外壁钢制水箱组成。内壁铜板和外壁间构成冷却水缝，以通水冷却。4块复合壁之间用夹紧机构压紧。为了实现结晶器在线调宽以及形成所要求的倒锥度，在结晶器的窄面壁板的上、下部分别装有4组调整装置。当组装好的结晶器及外框架放到振动台架上时，所有进、出水管自行接通。为了更好地保护结晶器的下口、防止过早过快产生大的磨损，紧挨着结晶器下口装有足辊或保护栅板。足辊或保护栅板与结晶器一起振动。结晶器与二冷第一段(直线段或扇形段)通过振动框架直接对中，便于结晶器与二冷第一段的准确定位。二者形成一个整体，可快速吊运。 结构参数和尺寸设计结晶器的结构参数主要有断面尺寸、倒锥度、长度、水缝面积及铜壁的厚度等。 图2板坯组合式结晶器 1～窄面调整机构；2一窄面铜板}3一外框架；4一水管；5一宽面调整机构； 6一宽面铜板；7、8一足辊
连铸机基本操作规程 1、主要工艺参数： 机型：立弯式直弧型连铸机 弯曲半径：Ｒ＝6.5m～18m 铸机流数：一机一流 浇注断面：150mm×650mm 流间距：1.7m 铸坯定尺：3000----9000mm 拉速范围：0.5----2.5m/min 结晶器型式：板式结晶器，水缝4mm，铜板长900mm 结晶器铜板长度：900mm 结晶器振幅：0---±4mm 振动方式：半板簧正弦振动 振动频率：0～250次/min 引锭杆型式：柔性引锭杆 送引锭杆速度：最大2m/min 中间包容量：7～8t 中间包浇注方式：浸入式水口保护浇注 2、浇注前的准备： 2.1中间包的准备 2.1.1中间包绝热保温材料，需选用涂抹保温材料 2.1.2砌制调整好的中间包必须先采用天然气小火烘烤 3.5小时后在 开浇前采用大火烘烤2小时，确保中间包内温度达1100℃ 2.1.3浇钢前的浸入式水口需要乙炔或丙烷烘烤 2.1.4浇钢前必须检查塞棒调整情况以及水口有无堵塞，有堵塞必须 及时清理 2.2结晶器及引锭设备 2.2.1检查浇钢操作箱（P3）按纽指示针是否正常 2.2.2检查结晶器内腔工作面应无渗水情况，进水总压力应在 0.6---0.8Mpa，并调整好结晶器水流量。 2.2.3检查结晶器振动是否正常 2.2.4检查结晶器保护渣的准备情况，必须使用烘烤干燥后的保护渣 2.2.5送引锭之前必须检查引锭杆是否严重变形，并应将引锭头上的 冷钢，油污清理干净 2.2.6浇钢工应检查足辊段是否有冷钢，足辊是否活动，无间距后， 方可通知送引锭 2.2.7放入结晶器内的引锭用冷料，必须事先烘烤。 2.3主控室操作准备 2.3.1 连铸开浇前30分钟，由主控工通知连铸水处理泵房送净循环 水，并作好记录 2.3.2 操作台电源指示灯亮后，检查主控室操作台的电信号指示情况 2.3.3 联系值班主任与AOD炉前做好浇铸前的准备工作，保证水、气、 电及合格钢水的供应 2.3.4浇钢工必须在送到引锭前严格检查结晶器冷却水情况和二冷段
结晶器振动装置的应用与发展 郭春香 （包头北雷连铸工程技术有限公司,包头014010） 摘要：介绍了结晶器振动装置在连续铸钢中的重要作用，两种振动方式（正弦振动与非正弦振动）的特点及采用的实现机构，分别分析了三种振动机构的特点、原理及应用。 关键词：结晶器振动装置；正弦振动；非正弦振动；四连杆振动机构；四偏心振动机构；液压振动机构Application and Development of the Mold Oscillation Equipment Guo Chunxiang (Baotou Beilei Continuous Casting Engineering and Research Corporation,Baotou014010) Abstract:Mold oscillation equipment is very important for CC.Distinguishing feature between sinusoidal oscillation and non-sinusoidal oscillation was introduced,and introduced main device to achieve.Distinguishing feature,fundamentals and applications of three kind oscillation mechanism was analyzed individually. Keywords:mold oscillation equipment;sinusoidal oscillation;non-sinusoidal oscillation;four-bar linkage oscillation mechanism;four-eccentric oscillation mechanism;hydraulic oscillation mechanism 1概述 结晶器是连续铸钢中的铸坯成型设备，是连铸机的核心部件，称之为连铸机的心脏设备。它是一个水冷的钢锭模，功能是将连续不断地注入其内腔的高温钢水通过水冷铜壁强烈冷却，导出其热量，使之逐渐凝固成为具有所要求断面形状和坯壳厚度的铸坯。并使这种芯部仍为液态的铸坯连续不断地从结晶器下口拉出，为其在以后的二次冷却区域内完全凝固创造条件。由于凝固过程是在坯壳与结晶器壁连续、相对运动下进行的，所以为防止坯壳与结晶器壁粘结而采用的结晶器振动装置是连铸过程中的一个非常重要的生产装置。 结晶器振动装置可用来支撑结晶器，其主要功能是使结晶器上下往复振动，确切地说，是使结晶器按给定的振幅、频率和波形偏斜特性沿连铸机半径作仿弧运动，使脱模更为容易。具体来说，连铸过程中，当铸坯与结晶器壁发生粘结时，如果结晶器是固定的，就可能出现坯壳被拉断造成漏钢。而当结晶器向上振动时，粘结部分和结晶器一起上升，坯壳被拉裂，未凝固的钢水立即填充到断裂处，开始形成新的凝固层；等到结晶器向下振动，且振动速度大于拉坯速度时，坯壳处于受压状态，裂纹被愈合，重新连接起来，同时铸坯被强制消除粘结，得到“脱模”。同时，由于结晶器上下振动，周期性地改变液面与结晶器壁的相对位置，有利于用于结晶器润滑的润滑油和保护渣向结晶器壁与坯壳间的渗漏，因而改善了润滑条件，减少拉坯摩擦阻力，防止铸坯在凝固过程中与结晶器铜壁发生粘结而被拉裂，从而出现粘结漏钢事故。 2结晶器振动方式 目前，结晶器振动主要有正弦振动和非正弦振动两种方式。 正弦振动，即振动的速度与时间的关系为一条正弦曲线，如图1中点划线所示。正弦振动方式的上下振动时间相等，上下振动的最大速度也相同。在整个振动周期中，铸坯与结晶器之间始终存在相对运动，而且结晶器下降过程中，有一小段下降速度大于拉坯速度，因而可以防止和消除坯壳与结晶器内壁间的粘结，并能对被拉裂的坯壳起到愈合作
1、什么是水平连铸？ 答：水平连铸（简称HCC）就是在铸机上将钢水沿水平方向连续地铸成钢坯的过程（如下简图）。与弧形连铸相比较具有设备简单、适合生产裂纹敏感性强的钢种等特点。 切割机 2、水平连铸机的主要设备有哪些？ 答：水平连铸机的主要设备有： ⑴中间包：盛放钢液的容器，可均匀钢液温度和利于钢液中夹杂物上浮； ⑵结晶器：生产铸坯的关键所在； ⑶引锭杆：将铸坯从结晶器中引出的工具，一般使用刚性中空引锭杆； ⑷拉坯系统：包括拉坯机和控制系统，对拉坯参数进行设定并实施动作； ⑸切割机：对铸坯进行定尺的设备，要求自身重量尽量轻，以减少对拉坯动作的影响； ⑹冷床：在线储存和冷却铸坯的设备； ⑺冷却水系统：对结晶器和整个拉坯系统进行冷却，结晶器冷却水和设备冷却水是两套分开的循环系统。 3、为什么要开发水平连铸技术？ 答：水平连铸与传统的弧形连铸相比有以下优点： ⑴由于设备水平布置，机身低，厂房高度要求较低，所以基建投资较少。 ⑵铸坯质量高。由于拉坯时中间包与结晶器是紧密相连，防止了钢水的二次氧化，且中间包内钢液面较高，有利于夹杂物的上浮，以提高钢清洁度。据统计，水平连铸钢中夹杂物含量一般为弧形连铸钢中夹杂物含量的1/5左右。由于实现了密封浇注无二次氧化，水平连铸坯中含氧量为弧形铸坯中含氧量的1/4左右。此外，铸坯不弯曲、无矫直内裂、无鼓肚疏松等。特别是水平连铸中结晶器导热集中于前端，铸坯出结晶器后不用喷水，铸坯表面质量好，很适合于高合金钢的铸造。 ⑶能直接浇铸成小型铸坯，甚至几毫米的线坯，因此能用最小的轧制比取得终了产品，大大地缩短了工艺流程。 ⑷安全可靠性好，由于设备水平布置，一旦拉漏对后续设备烧损少，且事故现场易于清理，能尽快恢复正常生产。 目前，水平连铸适合于中小型钢厂与电炉匹配生产小型断面铸坯。 4、目前在生产中使用的水平连铸机有哪些机型？ 答：目前在生产中使用的水平连铸机，按铸坯尺寸分，有以下五种机型 机型 中间包 容量（t） 流间距 （mm） 铸坯尺寸 （mm） 最高拉坯 速度（m/min） 设备长度 （m） 产量 （万吨/流?年） SLD-200 20 1200 ∮150～∮200 2.8 58 10～12 SLD-140 15 1000 ∮110～∮150 3.8 50 8～10 SLD-100 10 800 ∮50～∮100 4.5 40 4～6 SLD-60 5 600 ∮30～∮70 5.0 30 2～4 SLD-20 0.5 150 ∮8～∮20 6.0 20 0.2～0.3
结晶器 结晶器-正文 用于结晶操作的设备。结晶器的类型很多，按溶液获得过饱和状态的方法可分蒸发结晶器和冷却结晶器；按流动方式可分母液循环结晶器和晶浆（即母液和晶体的混合物）循环结晶器；按操作方式可分连续结晶器和间歇结晶器。常用的结晶器有： 结晶槽一种槽形容器，器壁设有夹套或器内装有蛇管，用以加热或冷却槽内溶液。结晶槽可用作蒸发结晶器或冷却结晶器。为提高晶体生产强度，可在槽内增设搅拌器。结晶槽可用于连续操作或间歇操作。间歇操作得到的晶体较大，但晶体易连成晶簇，夹带母液，影响产品纯度。这种结晶器结构简单，生产强度较低，适用于小批量产品（如化学试剂和生化试剂等）的生产。 强制循环蒸发结晶器一种晶浆循环式连续结晶器（图1）。操作时,料液自循环管下部加入，与离开结晶室底部的晶浆混合后，由泵送往加热室。晶浆在加热室内升温（通常为2～6℃），但不发生蒸发。热晶浆进入结晶室后沸腾，使溶液达到过饱和状态，于是部分溶质沉积在悬浮晶粒表面上，使晶体长大。作为产品的晶浆从循环管上部排出。强制循环蒸发结晶器生产能力大，但产品的粒度分布较宽。
DTB型蒸发结晶器即导流筒-挡板蒸发结晶器，也是一种晶浆循环式结晶器（见彩图）。器下部接有淘析柱，器内设有导流筒和筒形挡板，操作时热饱和料液连续加到循环管下部，与循环管内夹带有小晶体的母液混合后泵送至加热器。加热后的溶液在导流筒底部附近流入结晶器，并由缓慢转动的螺旋桨沿导流筒送至液面。溶液在液面蒸发冷却，达过饱和状态，其中部分溶质在悬浮的颗粒表面沉积，使晶体长大。在环形挡板外围还有一个沉降区。在沉降区内大颗粒沉降，而小颗粒则随母液入循环管并受热溶解。晶体于结晶器底部入淘析柱。为使结晶产品的粒度尽量均匀，将沉降区来的部分母液加到淘析柱底部，利用水力分级的作用，使小颗粒随液流返回结晶器，而结晶产品从淘析柱下部卸出（图2）。
结晶器钢水液位自动控制在板坯连铸的应用分析 结晶器钢水液位自动控制是板坯连铸工艺运行中的关键模块，对板坯连铸工艺运行安全性、生产效率及质量具有直接的影响。基于此，文章以板坯连铸中结晶器钢水液位自动控制的原理为入手点，简要介绍了板坯连铸中结晶器鋼水液位自动控制的应用技术指标及系统组成，并对板坯连铸中结晶器钢水液位自动控制的应用方案设计及应用效果进行了进一步分析。 标签：结晶器;钢水;液位自动控制;板坯连铸 前言：板坯连铸中结晶器钢水液位自动控制的实现，可以保证结晶器内钢水液位始终恒定，或按照一定规则均匀变化。现阶段通过控制塞棒升降高度调节流入板坯连铸中结晶器钢水流量的流量型液位自动控制法应用较为普遍，且已经形成了较为成熟的理论体系。基于此，对流量型结晶器钢水液位自动控制法在板坯连铸中的应用进行适当分析具有非常重要的意义。 一、结晶器钢水液位自动控制在板坯连铸的应用原理 在板坯连铸工艺运行过程中，中间包内部钢水注入结晶器为浇铸起始点，在进入浇铸环节后，结晶器内钢水液位会随着浇铸速度的变化而变化。然而，板坯连铸工艺要求结晶器内钢水始终保持液位的平衡稳定。这种情况下，利用调节塞棒的方式调节浸入式水口的有效面积，可以在钢水达到一定液位时启动板坯连铸机器，根据结晶器液位设定值，进行钢水液位的自动控制[1]。而在板坯连铸机器停止运行时，可以停止液位调节。特殊情况下，也可以通过调节塞棒，实现板坯连铸工艺的紧急制动。 二、结晶器钢水液位自动控制在板坯连铸的应用 1、技术指标及过程 板坯连铸工艺中结晶器钢水液位自动控制指标主要包括液位控制范围（距离结晶器上口80mm～160mm）、动态液位控制精度（±10.0mm）及其他生产工艺要求的指标。同时要求板坯连铸工艺中结晶器钢水液位自动控制可以实现手动、自动开浇、电动控制，可以实现上下限液位报警及危急时刻应急自动处理。 板坯连铸工艺中结晶器钢水液位自动控制系统主要包括交流无刷永磁伺服控制系统、中间包塞棒开启机构、单回路控制器、PLC、结晶器钢水液位测量仪及记录仪等。其中中间包塞棒开启机构主要用于进行中间包流入结晶器钢水流量的调节。即通过塞棒的上升、下降，对浸入式水口有效面积进行适当调整，由此达到调节流量的作用。在结晶器钢水液位自动控制系统中，塞棒系统主要以电气（交流无刷永磁伺服控制系统）为驱动源，变频器为开关速度主要调节装置，电动机械执行机构可以控制塞棒的上升、下降动作;单回路控制器主要是作为操作人员、工程师站点，执行画面监控操作、数据存储、数据修改等任务，并对结晶
结晶器原理 结晶是一个重要的化工过程，是物质提纯的主要手段之一。众多化工、医药产品及中间产品都是以晶体形态出现的，结晶往往是大规模生产它们的最好又最经济的方法。 结晶过程是一个复杂的传热、传质过程。在溶液和晶体并存的悬浮液中，溶液中的溶质分子向晶体转移（结晶），同时晶体的分子也在向溶液扩散（溶解）。在未饱和溶液中溶解速度大于结晶速度，从宏观上看这个过程就是溶解；在过饱和溶液中结晶速度大于溶解速度，从宏观上看这个过程就是结晶。所以，结晶的前提是溶液必须有一定的过饱和度。连续结晶器和间歇结晶器相比具有以下优点：连续结晶具有收率高、能耗低、母液少、产品质量好、自动化程度高、设备占地面积小及操作人员少等优点。由于连续结晶器具有较高的生产效率，一套连续结晶器往往可以取代数套乃至数十套间歇结晶器，相应配套设备的数量也大大减少。对于医药产品的结晶，由于连续结晶器都是全密闭的，结晶器可以布置在GMP车间的外面，而仅将离心机、烘干和包装布置在GMP车间的里面，这将极大地减少GMP车间的面积，从而降低整个工程的投资。 连续结晶器可以方便地和机械压缩泵组合，在低温下进行蒸发结晶，不但不需要蒸汽，而且无需冷冻水。节能的同时也避免了庞大的冷冻机投资。
过饱和度是结晶的一个重要参数。根据大量试验的结果证实，溶液的过饱和与结晶的关系可用上图1表示；图中的AB 线为普通的溶解度曲线，CD 线代表溶液过饱和而能自发地产生晶核的浓度曲线（超溶解度曲线），它与溶解度曲线大致平行。这两根曲线将浓度——温度图分割为三个区城。在AB 曲线以下是稳定区，在此区中溶液尚未达到饱和，因此没有结晶的可能。AB 线以上为过饱和溶液区，此区又分为两部分：在AB 与CD 线之间称为介稳区，在这个区域中，不会自发地产生晶核，但如果溶液中已加了晶种，这些晶种就会长大。CD 线以上是不稳区，在此区域中，溶液能自发地产生晶核。若原始浓度为 E 的洁净溶液在没有溶剂损失的情况下冷却到 F 点，溶液刚好达到饱和，但不能结晶，因为它还缺乏作推动力的过饱和度。从F 点继续冷却到G 点的一段期间，溶液经过介稳区，虽已处于过饱和状态，但仍不能自发地产生晶核。只有冷却到G 点后，溶液中才能自发地产生晶核，越深入不稳区（例如达到H 点），自发产生的晶核也越多。由此可见，超溶解度曲线及介稳区、不稳区这些概念对于结晶过程有重要意义。把溶液中的溶剂蒸发一部分，也能使溶液达到过饱和状态，图中EF ’ G’线代表此恒温蒸发过程。在工业结晶中往合并使用冷却和蒸发，此过程可由EG’’线代表。晶体成长的速率与过饱和度的关系如上图2所示。当然，结晶器出来的最终的晶体的尺寸不仅仅与晶体成长的速率相关，还与成核速率、耗散速率等有关。成核速率也与过饱和度相关，且受过饱和度影响要较成长速率受其影响来的大，从下图3我们可以看出来。
连铸结晶器 结晶器是连铸机非常重要的部件，是一个强制水冷的无底钢锭模，它的性能对连铸机的生产能力和铸坯质量起着十分重要的作用，因此，被称之为连铸设备的“心脏”。1、结晶器的作用 结晶器是连铸机的心脏，它的重要作用表现在： 1）在尽可能高的拉速下保证出结晶器时形成足够的坯壳厚度，以抵抗钢水静压力而不拉漏；2）结晶器周边坯壳厚度能均匀稳定生长； 3）结晶器内的钢水——渣相——坯壳——铜壁之间的相互作用，对铸坯表面质量有决定性影响。上述第1）个作用决定了连铸机的生产率；2)、 3）作用决定了铸坯表面质量。 2、结晶器的性能 1）有较好的导热性能，能迅速形成足够厚度的初生坯壳； 2）有良好的结构刚度和结构工艺性，便于加工制造，易于拆装和调整； 3）有较好的耐磨性及较高的热疲劳性； 4）重量轻、以便在振动时有较小的惯性力。 3、结晶器的分类 按连铸机型式不同，结晶器可分为直形和弧形两大类。 1）直型结晶器。直形结晶器的内壁沿坯壳移动方向呈垂直形，因此导热性能良好，坯壳冷却均匀。该类型结晶器还有利于提高坯壳的质量和拉 坯速度、结构较简单、易于制造、安装和调试方便；夹杂物分布均匀；但铸坯易产生弯曲裂纹，连铸机的高度和投资增加。直形结晶器用于立式和立弯式及直弧连铸机。 2）弧形结晶器。弧形结晶器的内壁沿坯壳移动方向呈圆弧形，因此铸坯不易产生弯曲裂纹；但导热性比直形结晶器差；夹杂物分布不均，偏向坯壳内弧侧。弧形结晶器用在全弧形和椭圆形连铸机上。 按铸坯规格和形状来分，有小方坯、大方坯、板坯和异性坯结晶器。按结晶器结构可分为管式、整体式和组合式三种。 连铸结晶器：就是一个钢水制冷成型设备。其由框架，结晶器冷却背板或水箱和铜板，调整系统（调整装置，减速机等）；润滑系统（油管油路），冷却系统和喷淋等设备组成。 连铸结晶器需要和连铸结晶器保护材料（渣）一同使用。 保护材料用途：1.确保连铸工艺顺行；2.改善铸坯表面质量。 连铸结晶器钢水流动控制技术 1、连铸板坯的表面和内部缺陷与结晶器内钢液的流动状态密切相关。伴随着连铸机拉速的提高，结晶器内液面波动加剧，容易产生卷渣，造成铸坯质量恶化。采用结晶器钢水流动控制技术可以改善结晶器内流场形态，抑制出料速度以平稳液面，促进夹杂物上浮。用于板坯结晶器的电磁制动（EMBr）、电磁流动控制（FC结晶器）和多模式电磁搅拌（即EMLA，EMLS、EMRS，统称MM－EMS）是结晶器钢水流动控制技术的典型代表。 2、电磁制动器通过对结晶器施加一个与铸流方向垂直的静态磁场而对流动的钢液进行制动。钢流由于电磁感应而产生感应电压，因此在钢液中产生感应电流，这些电流由于受到静态磁场的作用而产生一个与钢水运动方向相反的制动力。钢液的流速越快，制动力也越大。电磁制动器具有一个单一的、覆盖整个板坯宽度的静态磁场。电磁制动技术可抑制水口射流速度，减缓沿凝固壳向下流动，促进夹杂物和气泡上浮。
连铸结晶器振动参数取值限度问题 1 前言 随着连铸技术的发展,结晶器振动技术亦不断发展,主要表现在振动参数的选择更加灵 活,振动的工艺效果更好,尤其是振动参数更适合连铸高拉速的工艺要求。结晶器振动的每一次完善都是突破原有振动参数的取值限度,以适应连铸更高的工艺要求。随着结晶器非正弦振动形式的开发,本文讨论振动参数的取值限度问题。 2 结晶器振动参数的影响 拉速Vc是连铸工艺控制的一个最关键的参数,因此结晶器振动参数的选择亦必须适合 拉速的要求。结晶器振动工艺参数对其工艺效果的影响如下: 1)结晶器振动的负滑脱时TN控制铸坯表面的振痕深度,即两者呈增函数关系。TN越 长,振痕越深。 2)保护渣的消耗量与结晶器振动的正滑脱时间呈增函数关系,正滑脱时间越长,保护 渣消耗量越大。 3)结晶器振动的负滑脱时间率、负滑动量、结晶器上振的最大速度都反映结晶器振动 的工艺效果,但它们不是独立的参数,而且随着结晶器振动形式的确定,一般以其正、负滑脱时间来判定结晶器振动的工艺效果。 基于上述几点,为控制铸坯的振痕深度,希望TN短;而为保证结晶器的润滑效果,增 加保护渣的消耗量,希望正滑脱时间长,为此目的开发了结晶器的非正弦振动形式,从而突破了结晶器正弦振动参数的取值限度。 3 问题的提出 在结晶器非正弦振动中引入波形偏斜率α这一基本参数,增加了振动的独立参数,使振 动参数的选择更灵活,更适合高速连铸的工艺要求。即在一定的VC条件下,采用非正弦振 动可以明显地降低振动频率f ,即可以保持f 不变,通过调整α来适合Vc的要求。此外, 非正弦振动可以分别构造结晶器的上振和下振速度曲线。由此提出:在一定的Vc下,可否 通过不断地增加α而无限地降低f 。 图1示出在一定VC和振幅S时,不同α所对应的tN–f 曲线。可见α增加,tN–f 曲线
18.什么是“凸形”结晶器? 答：“凸形”结晶器是康卡斯特公司推出的一种高效方坯结晶器技术，又名Convex结晶器。它的基本特征是：结晶器上部内腔铜壁面向外凸出而不是平的，即上口内圆角大于90°,往下沿整个结晶器长度方向上逐渐变为平面，即至铜管出口处内圆角又恢复到90°角,康卡斯特公司认为：上部凸面区传热效率高，角部气隙小，能使坯壳与结晶器尽量可能保持良好接触，坯壳向下运行时，逐渐冷却收缩并自然过渡到平面段。结晶器下部壁面呈平面正好适应了坯壳本身的自然收缩，使结晶器传热效率大为改善。 19．什么是自适应结晶器? 答：自适应结晶器是达涅利(Danieli)公司开发的一种高效方坯结晶器，又称Danam结晶器。其具体做法如下；采用薄型铜管，加大并调节结晶器冷却水压，使薄铜壁紧粘坯壳以消除气隙，实现高拉速。在Danam结晶器里，通过调节水压，使其上部对铸坯侧面和角部采取不同的横向冷却，来控制气隙的形成，确保坯壳均匀凝固。 20．什么是“钻石”结晶器? 答：“钻石”结晶器是VAI公司推出一种高效方坯结晶器，又称DIAMOND。VAI采用的技术解决办法如下：VAI认为提高拉速，坯壳在结晶器内生长的均匀性和增加坯壳厚度很重要，解决结晶器内坯壳生长均匀性问题，其本质就是如何降低结晶器内气隙热阻。VAI 采用比常规抛物线锥度大一些的新抛物线形锥度，提高整个结晶器长度上坯壳与结晶器的接触性，方便坯壳在结晶器内均匀生长。增加坯壳厚度的有效办法是延长结晶器长度，增加结晶器中铸坯质点在结晶器内的生长时间。VAI经过计算，认为铜管延长至1000mm长较好。采用过大的抛物线锥度和延长铜管至100mm后，会使结晶下部摩擦力增加很大，不利于拉坯。VAI通过研究，发现摩擦力过分增大的压力峰值出现在结晶器下部四角边沿区域。为了减小摩擦力，VAI采用从距结晶器顶部300～400mm处开始，一直到下口为直结晶器角部区域没有锥度，而且愈往下角部无锥度区域也增大。这种方法既确保了结晶器内坯壳的均匀生长，又有效防止了结晶器中尤其下部摩擦力的过分增大。VAI认为由于结晶器角部区域为二维热传递，因此在这个区域中小方坯角部区域的直接接触没有绝对必要，因为这个区域中的坯壳总能充分生长。 21．什么是压力水膜结晶器? 答：压力水膜结晶器是比利时冶金研究中心(CRM)和阿贝德厂(Arbed)联合开发的一种高效结晶器技术。具体做法如下：在结晶器下口固定有四块钢板，水从每块钢板上加工的狭缝喷射出来，钢板与结晶器面成直线放置，并与铸坯表面间留有小间隙，间隙使高速流动着的水充满并形成一层水膜。钢板上的狭缝向下倾斜，使得从中流出来的水能朝下流动。水膜既起强冷作用，又起支撑铸坯作用，这就是压力水膜结晶器。 22．什么是曲面结晶器? 答：曲面结晶器是中冶连铸开发的一种高效方坯结晶器技术。该技术是从传热角度，根据气隙产生的主要原因，通过对结晶器热变形和小方坯收缩的分析开发出来的。其基本特征如下：
常规板坯连铸机结晶器技术 结晶器是连铸机中的铸坯成型设备, 是连铸机的核心设备之一。其作用是将连续不断地注入其内腔的钢液通过水冷铜壁强制冷却,导出钢液的热量，使之逐渐凝固成为具有所要求的断面形状和一定坯壳厚度的铸坯,并使这种芯部仍为液相的铸坯连续不断地从结晶器下口拉出,为其在以后的二冷区域内完全凝固创造条件。在钢水注入结晶器逐渐形成一定厚度坯壳的凝固过程中,结晶器一直承受着钢水静压力、摩檫力、钢水热量的传递等诸多因素引起的的影响,使结晶器同时处于机械应力和热应力的综合作用之下，工作条件极为恶劣,在此恶劣条件下结晶器长时间地工作，其使用状况直接关系到连铸机的性能,并与铸坯的质量与产量密切相关。因此,除了规范生产操作、选择合适的保护渣和避免机械损伤外，合理的设计是保证铸坯质量、减小溢漏率、提高其使用寿命的基础和关键。 板坯连铸机一般采用四壁组合式(亦称板式）结晶器,也有一个结晶器浇多流铸坯的插装式结构。 ?结晶器主要参数的确定? 1 结晶器长度H ?结晶器长度主要根据结晶器出口的坯壳最小厚度确定。若坯壳过薄，铸坯就会出现鼓肚变形,对于板坯连铸机，要求坯壳厚度大于10~1５mm。结晶器长度也可按下式进行核算:??Ｈ=(δ/K)2Vc+S１＋S2 (ｍm）??式中δ——结晶器出口处坯壳的最小厚度,ｍｍ ?Ｋ——凝固系数,一般取Ｋ=1８～22 mｍ/mｉｎ0．5 ? Vｃ——拉速,mm/min S1——结晶器铜板顶面至液面的距离,多取S1＝１00 mm??S2——安全余量，S=5０～100 mｍ??对常规板坯连铸机可参考下述经验:??当浇铸速度 ≤2.0ｍ/miｎ时，结晶器长度可采用90０～９50mm。??当浇铸速度2.0~3.0ｍ/min 时,结晶器长度可采用950~1１00mm。 当浇铸速度≥３.０m/miｎ时，结晶器长度可采用1100~１200mm。?? 2 结晶器铜板厚度h??铜板厚度的确定是依据热量传热原理和高温下的使用性能，具体说，与铜板材质、镀层、机械性能、拉速、冷却水量的大小和分布等有关。研究表明,拉速高，铜板应随之减薄；反之,拉速低，铜板应随之增厚。在考虑上述诸多因素后，铜板的厚度可由下式确定：? h=hm＋Δm+δm (mm)? 式中hｍ——铜板冷却水槽深度,ｍm Δｍ——铜板加工余量，一般取Δm＝１0～1５mｍ? δm——铜板最终的有效厚度,一般取δm＝１０ｍm? 3 结晶器内腔最大宽度Amax? Aｍax=1.025×Ｂｍax （mm)? 式中Bmax——板坯最大名义宽度,mｍ 4 宽边铜板最大宽度Cumａx
内蒙古科技大学 实习论文 题目：结晶器振动技术姓名 学号： 班级 日期：
目录 内蒙古科技大学煤炭学院 (1) 目录 (2) 一、摘要 (3) 二、前言 (3) 三、结晶器振动技术 (5) 3.1正弦振动 (5) 3.2非正弦振动 (6) 3.4结晶器振动参数设置 (9) 3.5振动伺服阀 (10) 3.6结论 (10)
一、摘要 连铸连轧结晶器振动技术的发展历史和现状，简单分析了结晶器正弦振动和非正弦振动形式，并讨论了结晶器振动和润滑的关系。 关键词：结晶器；振动；润滑；振动参数；振动伺服阀； 二、前言 结晶器振动是连铸技术的一个基本特征。连铸过程中，结晶器和坯壳间的相互作用影响着坯壳的生长和脱膜，其控制因素是结晶器的振动和润滑。连铸在采用固定结晶器浇注时，连铸直接从结晶器向下拉出，由于缺乏润滑，易与结晶器发生粘结，从而导致出现拉不动或者拉漏事故，很难进行浇注。结晶器振动对于改善铸坯和结晶器界面间的润滑是非常有效的，振动结晶器的发明引进，工业上大规模应用连铸技术才得以实现。可以说，结晶器振动是浇注成功的先决条件，十年来发展的重要里程碑。近年来，冶金工业的迅速发展，要求连铸提高拉速和增加连铸机的生产能力，人们对结晶器振动的认识也在不断深入和发展。 连铸机结晶器振动的目的是防止拉坯时坯壳与结晶器黏结,同时获得良好的铸坯表面。结晶器向上运动时,减少新生坯壳与铜壁产生黏着,以防止坯壳受到较大的应力,使铸坯表面出现裂纹;而当结晶器向下运动时,借助摩擦,在坯壳上施加一定的压力,愈合结晶器上升时拉出的裂痕,要求向下运动的速度大于拉坯速度,形成负滑脱。结晶器壁与运动坯壳之间存在摩擦力,此摩擦力被认为是撕裂坯壳进而限制浇注速度的基本因素。在初生坯壳与结晶器壁之间存在液体渣膜,此处的摩擦为黏滞摩擦,即摩擦力大小正比于相对运动速度,渣膜黏度,反比于渣膜厚度。在结晶器振动正滑脱期间摩擦力及其引起的对坯壳的拉应力就较大,可能将初生坯壳拉裂,为此开发了采用负滑脱的非正弦振动技术来减小这一摩擦力。理论研究及模拟实验表明,适当选择非正弦振动参数(偏斜率)可减小摩擦力50% ~60%。在结晶器液压伺服非正弦振动出现之前都是采用机械式振动装置的,机械
编号：CZ-GC-00446 ( 操作规程) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 水平连铸机组安全操作规程Safety operation regulations for horizontal continuous casting unit
水平连铸机组安全操作规程 操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。 1．目的 规范现场操作，保证安全生产顺利进行 2.适用范围 本规程适用于熔铸车间水平连铸机组生产。 3.内容 3.1对使用吊钳、钢丝绳、吊链等前必须检查是否完好，钢丝要稳、正、牢、吊钳要钳牢靠。 3.2禁止跨越炉口，炉台工加料时，要认真清除料表面杂质和水份，严禁潮湿、进水、油污严重的电解铜和工艺废料加入炉膛。 3.3加料装炉时，应集中思想，注意周围环境及其他操作人员是否进入安全区，同时投料要轻，稳，较重的原料装炉时要采用适当的措施，轻轻投入，以免金属飞溅伤人。 3.4熔炼炉倾斜起炉时，炉体铁板上不准站人，降回时注意是否
有物挡住，如有物挡，应及时通知处理。 3.5发现炉子异常、检查炉体时，保持人身与炉体距离不得少500mm，并注意周围环境，保证紧急避让方便。一旦发生漏炉或铜水溢出，操作人员应立即顺安全通道避让到高处.危急导线或电器部分时，通知操作台立即停电,同时启用备用水源冷却线圈。 3.6舀铜液时，操作手一切安全防护用品必须穿戴齐全，检查工具是否安全可靠。铜液未冷却前必须有专人现场监护，起吊铜液专用吊具必须保证安全可靠，操作人员应保持与吊物的安全距离。 3.7熔炼炉加料和转炉时，感应器必须停电，中间流槽必须加定位销。 3.8在引拉前将结晶器前的事故包，保温炉后的事故包烘烤至无水分，并且里面不得有油及其他杂物。 3.9引锭机在引拉过程中，应注意检查引锭机的工作情况和铸坯出口状况。如发现不正常现象，应立即采取预防措施，以及必要时停机处理，防止漏铜。 3.10铸坯应堆放整齐，同时保持场地清洁、无油水、畅通。

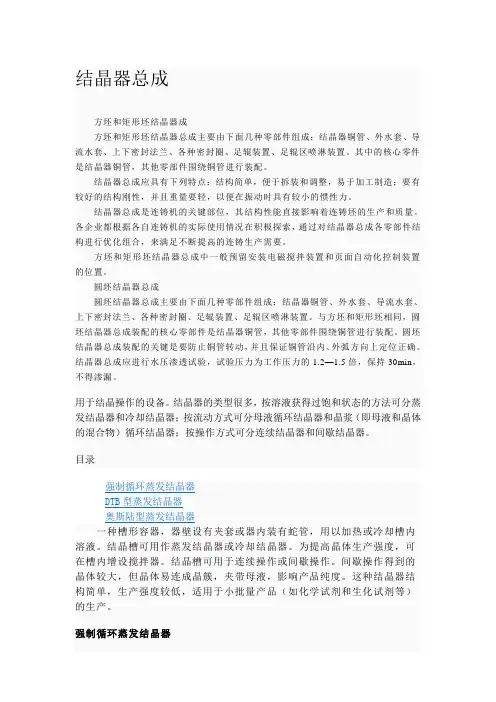

结晶器简介 连铸结晶器结构有哪几种型式 按连铸机型式不同，结晶器可分为直的和弧形的两大类。按铸坯规格和形状来分，有小方坯、大方坯、板坯和异形坯结晶器。按结晶器本身结构来说，可分为3种类型：管式结晶器：它是用壁厚为6～12mm的铜管制成所需要的断面，在铜管外面，套有套管以形成5～7mm的冷却水通路，保证冷却水流速为每分钟6～10m。这种结晶器结构简单，制造方便，广泛用于小方坯连铸机上。 整体式结晶器：它是用整块铜锭刨削制成的，在其内腔四周钻有许多小孔用以通冷却水。这种结晶器刚性好，易维护，寿命较长，但制造成本高，耗铜多，近几年已不采用。 组合结晶器：它是由4块铜板组合成所需要的内腔。在20～50㎜的钢板上刨槽，并与一块钢板联结起来，冷却水在槽中通过。大方坯和板坯连铸机都用这种形式的结晶器。 连铸结晶器应具有哪些性能 结晶器是连铸机的重要部件。钢液在结晶器中凝固成型，结成一定厚度的坯壳并被连续拉出进入二次冷却区。 良好的结晶器应具有下列性能： (1)良好的导热性，能使钢液快速凝固。每lkg钢水浇注成坯并冷却到室温，放出的热量约为1340kJ/kg，而结晶器约带走5～10％，即67～134kJ/kg，若板坯尺寸为250×1700mm，拉速为lm/min时，结晶器每分钟带走的热量多达20万kJ。而结晶器长度又较短，一般不超过lm，在这样短的距离内要能带走大量的热量，要求它必须具有良好的导热性能。若导热性能差，会使出结晶器的铸坯坯壳变薄，为防止拉漏，只好降低拉速，因此结晶器具有良好的导热性是实现高拉速的重要前提。 (2)结构刚性要好。结晶器内壁与高温金属接触，外壁通冷却水，而它的壁厚又很薄(仅有10～20mm)，因此在它的厚度方向温度梯度极大，热应力相当可观，其结构必须具有较大的刚度，以适应大的热应力。 (3)装拆和调整方便。为了能快速改变铸坯尺寸或快速修理结晶器，以提高连铸机的生产能力，现代结晶器都采用了整体吊装或在线调宽技术。 (4)工作寿命长。结晶器在高温状况下伴随有铸坯和结晶器内壁之间的滑动摩擦，因此结晶器内壁的材质应有良好的耐磨性和较高的再结晶温度。
