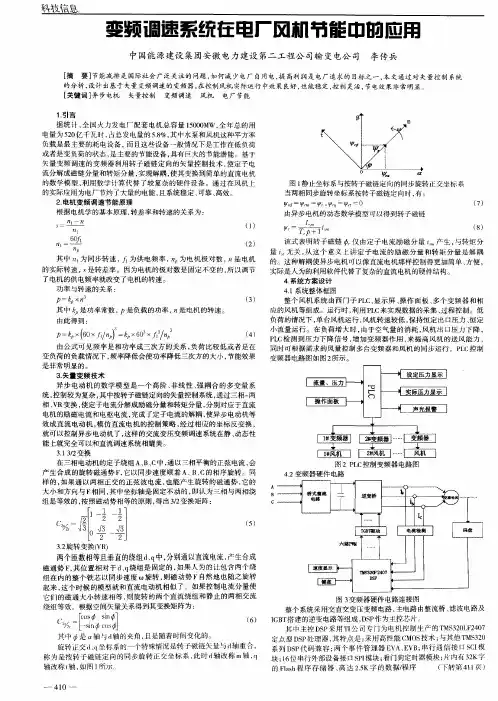

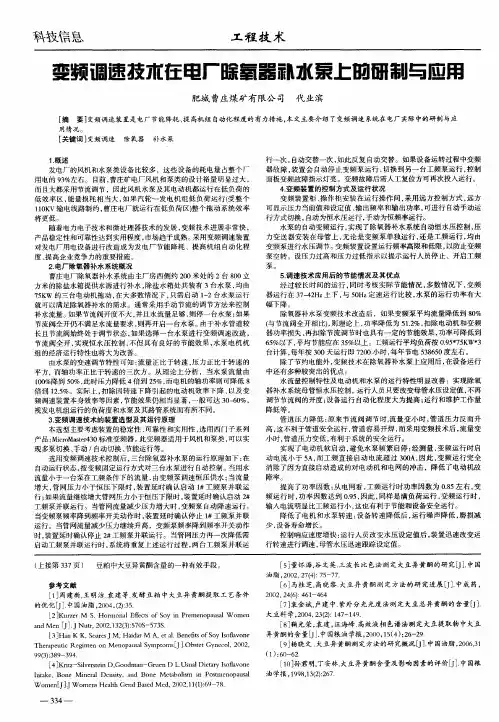

变频调速技术在电厂风机系统中的应用研究摘要：针对目前电厂风机运行效率低和系统耗能大的问题，本文分析了变频调速用于风机系统的节能原理。提出了一套风机变频调速控制系统方案，采用性能可靠的plc、变频器、压力流量传感器构成变频调速系统。根据电厂风机实际工作状态，设计了控制系统软件。结合实例，对风机变频调速的效益进行分析，结果表明，采用变频调速技术控制风机，节能效果明显，能延长设备使用寿命，具有良好的社会经济效益。
关键词：风机；plc；变频器；变频调速；节能
中图分类号：tm621文献标识码：a
火力发电厂中运行的风机种类和数量多，总装机容量大，耗电量大。约占全国火电发电量的6％左右[1]。许多电厂的风机处于开环、恒速、24 h 连续运转状态。由于这些设备一般都是根据生产中可能出现的最大负荷条件来选择的，而实际运行往比设计值要小得多。目前我国火电厂风机少量采用液力耦合器调速外，其它基本上采用定速驱动，其流量通常只能通过调节挡板来控制，存在严重的节流损耗。尤其在机组变负荷运行时，由于风机的运行偏离高效点，使运行效率降低。
变频调速是电动机调速方式中最理想的方案。以前受价格、可靠性及容量等因素的影响，在我国一直未得到广泛应用。近年来，随着电力、电子器件和控制技术的迅速发展，变频器价格不断下降，
变频技术的发展趋势及 其应用 公司内部编号：（GOOD-TMMT-MMUT-UUPTY-UUYY-DTTI-
变频技术的发展趋势及其应用 0引言 在工业生产及国计民生中电机的使用十分广泛，电机的传动方式一般分为直流电机传动及交流电机传动。过去由于交流电机实现调速较困难或某些调速方式低效不够理想，因而长期以来在调速领域大多采用直流电机，而交流电动机的优点在调速领域中未能得到发挥。交流电动机的调速方式一般有以下三种。 1）变极调速是通过改变电动机定子绕组的接线方式以改变电机极数实现调速，这种调速方法是有级调速，不能平滑调速，而且只适用于鼠笼电动机。 2）改变电机转差率调速其中有通过改变电机转子回路的电阻进行调速，此种调速方式效率不高，且不经济。其次是采用滑差调速电机进行调速，调速范围宽且能平滑调速，但这种调速装置结构复杂（一般由异步电机、滑差离合器和控制装置三部分组成），滑差调速电机是在主电机转速恒定不变的情况下调节励磁实现调速的，即便输出转速很低，而主电机仍运行在额定转速，因此耗电较多，另外励磁和滑差部分也有效率问题和消耗问题。较好的转差率调速方式是串级调速。3）变频调速通过改变电机定子的供电频率，以改变电机的同步转速达到调速的目的，其调速性能优越，调速范围宽，能实现无级调速。 目前我国生产现场所使用的交流电动机大多为非调速型，其耗能十分惊人。如采用变频调速，则可节约大量能源。这对提高经济效益具有十分重要的意义。 1变频调速技术的发展 上世纪50年代末，由于晶闸管（SCR）的研究成功，电力电子器件开始运用于工业生产，可控整流直流调速便成了调速系统中的主力军。但由于直流电机结构复
《变频器技术应用》试题库 一、选择题 1、正弦波脉冲宽度调制英文缩写是（）。 A：PWM B：PAM C：SPWM D：SPAM 2、对电动机从基本频率向上的变频调速属于（）调速。 A：恒功率B：恒转矩 C：恒磁通D：恒转差率 3、下列哪种制动方式不适用于变频调速系统（）。 A：直流制动B：回馈制动 C：反接制动D：能耗制动 4、对于风机类的负载宜采用（）的转速上升方式。 A：直线型B：S型C：正半S型D：反半S型 5、N2系列台安变频器频率控制方式由功能码（）设定。 A：F009 B：F010 C：F011 D：F012 6、型号为N2-201-M的台安变频器电源电压是（）V。 A：200 B：220 C：400 D：440 7、三相异步电动机的转速除了与电源频率、转差率有关，还与（）有关系。 A：磁极数B：磁极对数C：磁感应强度D：磁场强度 8、目前，在中小型变频器中普遍采用的电力电子器件是（）。 A：SCR B：GTO C：MOSFET D：IGBT 9、IGBT属于（）控制型元件。 A：电流B：电压C：电阻D：频率 10、变频器的调压调频过程是通过控制（）进行的。 A：载波B：调制波C：输入电压D：输入电流 11、为了适应多台电动机的比例运行控制要求，变频器设置了（）功能。 A：频率增益 B：转矩补偿 C：矢量控制 D：回避频率 12、为了提高电动机的转速控制精度，变频器具有（）功能。 A：转矩补偿 B：转差补偿 C：频率增益 D：段速控制 13、变频器安装场所周围振动加速度应小于（）g 。 A： 1 B：0.5 C：0.6 D：0.8 14、变频器种类很多，其中按滤波方式可分为电压型和（）型。 A：电流B：电阻C：电感D：电容 15、N2系列台安变频器操作面板上的SEQ指示灯在（）发光。 A：F10=0 B：F10=1 C：F11=0 D：F11=1
交流及变频调速技术 一、选择题；（20分） 1、正弦波脉冲宽度调制英文缩写是（A ）。 A：PWM B：PAM C：SPWM D：SPAM 2、对电动机从基本频率向上的变频调速属于（ A）调速。 A：恒功率 B：恒转矩 C：恒磁通 D：恒转差率 3、下列哪种制动方式不适用于变频调速系统（ C）。 A：直流制动 B：回馈制动 C：反接制动 D：能耗制动 4、对于风机类的负载宜采用（ A）的转速上升方式。 A：直线型 B：S型 C：正半S型 D：反半S型 5、N2系列台安变频器频率控制方式由功能码（C ）设定。 A：F009 B：F010 C：F011 D：F012 6、型号为N2-201-M的台安变频器电源电压是（ A）V。 A： 200 B：220 C：400 D：440 7、三相异步电动机的转速除了与电源频率、转差率有关，还与（B ）有关系。 A：磁极数 B：磁极对数 C：磁感应强度 D：磁场强度 8、目前，在中小型变频器中普遍采用的电力电子器件是（D ）。 A：SCR B：GTO C：MOSFET D：IGBT 9、IGBT属于（B ）控制型元件。 A：电流 B：电压 C：电阻 D：频率 10、变频器的调压调频过程是通过控制（ B）进行的。 A：载波 B：调制波 C：输入电压 D：输入电流 二：填空题（每空2分，20分） 1.目前变频器中常采用 IGBT 作为主开关器件。 2.三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不变，则U1应 随f1 U1\F1=常数按规律调节。 3.矢量控制的规律是 3/2变换、矢量旋转变换、坐标变换。 4.变频调速系统的抗干扰措施有： 合理布线，消弱干扰源，隔离干扰，准确接地 三：判断题（10分） ( 对 )1. 变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子器。( 错 )2.电流型变频器多用于不要求正反转或快速加减速的通用变频器中。 ( 对 )3. 变频器调速主要用于三相异步电动机。

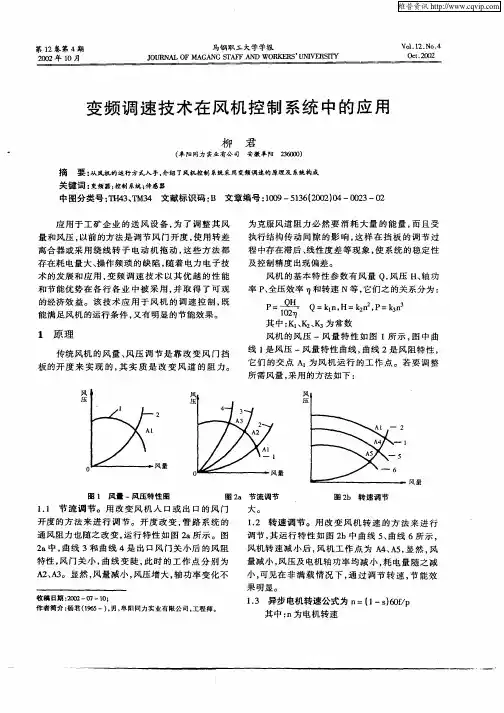

一、概述： 目前在我国各行各业的各类机械与电气设备中与风机配套的电机约占全国电机装机量的60%，耗用电能约占全国发电总量的三分之一。特别值得一提的是，大多数风机、水泵在使用过程中都存在大马拉小车 的现象，加之因生产、工艺等方面的变化，需要经常调节气体和液体的流量、压力、温度等；目前，许多 单位仍然采用落后的调节档风板或阀门开启度的方式来调节气体或液体的流量、压力、温度等。这实际上 是通过人为增加阻力的方式，并以浪费电能和金钱为代价来满足工艺和工况对气体、液体流量调节的要求。这种落后的调节方式，不仅浪费了宝贵的能源，而且调节精度差，很难满足现代化工业生产及服务等方面 的要求，负面效应十分严重。 变频调速器的出现为交流调速方式带来了一场革命。随着近十几年变频技术的不断完善、发展。变频 调速性能日趋完美，已被广泛应用于不同领域的交流调速。为企业带来了可观的经济效益，推动了工业生 产的自动化进程。 变频调速用于交流异步电机调速，其性能远远超过以往任何交、直流调速方式。而且结构简单，调速范围 宽、调速精度高、安装调试使用方便、保护功能完善、运行稳定可靠、节能效果显著，已经成为交流电机 调速的最新潮流。 二、变频节能原理： 1. 风机运行曲线 采用变频器对风机进行控制，属于减少空气动力的节电方法，它和一般常用的调节风门控制风量的方 法比较，具有明显的节电效果。 由图可以说明其节电原理： 图中，曲线（1）为风机在恒定转速n1下的风压一风量（H―Q）特性，曲线（2）为管网风阻特性（风门全开）。曲线（4）为变频运行特性（风门全开） 假设风机工作在A点效率最高，此时风压为H2，风量为Q1，轴功率N1与Q1、H2的乘积成正比，在图中可用面积AH2OQ1表示。如果生产工艺要求，风量需要从Q1减至Q2，这时用调节风门的方法相当于增加 管网阻力，使管网阻力特性变到曲线（3），系统由原来的工况点A变到新的工况点B运行。从图中看出，风压反而增加，轴功率与面积BH1OQ2成正比。显然，轴功率下降不大。如果采用变频器调速控制方式，风 机转速由n1降到n2，根据风机参数的比例定律，画出在转速n2风量（Q―H）特性，如曲线（4）所示。可见在满足同样风量Q2的情况下，风压H3大幅度降低，功率N3随着显著减少，用面积CH3OQ2表示。节省的功率△N=（H1-H3）×Q2，用面积BH1H3C表示。显然，节能的经济效果是十分明显的。 2.风机在不同频率下的节能率
变频调速技术与应用复习 注明：第五章不考 第一章 1、变频器主要是由主电路、控制电路组成。什么是变频器？变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置 2、变频就是改变供电频率,通过改变交流电频率的方式实现交流电控制的技术就叫变频技术 3、变频技术的核心是变频器，它通过对供电频率的转换来实现电动机运转速度率的自动调节，把50Hz的固定电网频改为30—130 Hz的变化频率。同时，还使电源电压适应范围达到142—270V，解决了由于电网电压的不稳定而影响电器工作的难题。 4、变频器通常包含2个组成部分：整流器（rectifier）和逆变器（Inverter）。其中，整流器将输入的交流电转换为直流电，逆变器将直流电再转换成所需频率的交流电。 5、变频技术主要类型有以下几种： （1）交—直变频技术（即整流技术） （2）直—直变频技术（即斩波技术） （3）直—交变频技术 （4）交—交变频技术（即移相技术） 6、变频器类别 A)按变换环节分类交--交、交---直----交 B)按电压调制方式分类PAM、PWM C)按直流环节的储能方式分类电压型、电流型 7、1)PAM(脉冲幅度调制)2)PWM (脉冲宽度调制))3)SPWM(正弦脉宽调制) 8、变频技术的发展方向是 ①交流变频向直流变频方向转化控制技术由PWM（脉宽调制）向PAM（脉幅调制) 方向发展功率器件向高集成智能功率模块发展 9、变频的控制技术1、标量控制2、矢量控制3、DTC控制 第二章 10、各种电力电子器件均具有导通和阻断二种工作特性 11、晶闸管正常工作时的特性总结如下： 承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。 承受正向电压时，仅在门极有触发电流的情况下晶闸管才能开通。 晶闸管一旦导通，门极就失去控制作用。 要使晶闸管关断，只能使晶闸管的电流降到接近于零的某一数值以下。 12、晶闸管的基本特性 （1）正向特性 I G=0时，器件两端施加正向电压，只有很小的正向漏电流，为正向阻断状态。 正向电压超过正向转折电压U bo，则漏电流急剧增大，器件开通。 随着门极电流幅值的增大，正向转折电压降低。 晶闸管本身的压降很小，在1V左右。 反向特性 反向特性类似二极管的反向特性。 反向阻断状态时，只有极小的反相漏电流流过。 当反向电压达到反向击穿电压后，可能导致晶闸管发热损坏。 13、通常取晶闸管的U DRM（断态重复峰值电压）和U RRM（反向重复峰值电压）中较小的标值作为该器件的额定电压。
交流变频调速技术发展的现状及趋势 概述 交流电动机变频调速技术是在近几十年来迅猛发展起来的电力拖动先进技术，其应用领域十分广泛。为了适应科技的发展，将先进技术推广到生产实践中去，交流变频调速技术已成为应用型本科、高职高专电类专业的必修或选修课程。 变频调速技术概述，常用电力电子器件原理及选择，变频调速原理，变频器的选择，变频调速拖动系统的构建，变频技术应用概述，变频器的安装、维护与调试和变频器的操作实验。 在理论上以必需、够用为原则；精心选材，努力贯彻少而精、启发式的教学思想； 变频调速技术是一种以改变交流电动机的供电频率来达到交流电动机调速目的的技术。大家知道，从大范围来分，电动机有直流电动机和交流电动机。由于直流电动机调速容易实现，性能好，因此，过去生产机械的调速多用直流电动机。但直流电动机固有的缺点是，由于采用直流电源，它的滑环和碳刷要经常拆换，故费时费工，成本高，给人们带来不少的麻烦。因此人们希望，让简单可靠价廉的笼式交流电动机也能像直流电动机那样调速。这样就出现了定子调速、变极调速、滑差调速、转子串电阻调速和串极调速等交流调速方式；由此出现了滑差电机、绕线式电机、同步式交流电机。但其调速性能都无法和直流电动机相比。直到20世纪80年代，由于电力电子技术、微电子技术和信息技术的发展，才出现了变频调速技术。它的出现就以其优异的性能逐步取代其他交流电动机调速方式，乃至直流电动机调速系统，而成为电气传动的中枢。 要学习交流电动机的变频调速技术，必须有电力拖动系统的知识。因此，先温习电力拖动系统的基础知识。电力拖动系统由电动机、负载和传动装置三部分组成。描写电力拖动系统的物理量主要是转速，n和转矩T（有时也用电流，因转矩和电动机的电枢电流成正比）。两者之间的关系式称为机械特性。 交流电动机是电力拖动系统中重要的能量转换装置,用来实现将电能转换为机械能。长期以来人们一直在寻求对电动机转速进行调节和控制的方法,起初由于直流调速系统的调速性能优于交流调速系统,直流调速系统在调速领域内长期占居主导地位。 变频调速是通过变频器来实现的，对于变频器的容量确定至关重要。合理的容量选择本身就是一种节能降耗措施。根据现有资料和经验，比较简便的方法有三 种 对于可调速的电力拖动系统，工程上往往根据电动机电流形式分为直流调速系统和交流调速系统两类。它们最大的不同之出主要在于交流电力拖动免除了改变直流电机电流流向变化的机械向器——整流子。 20世纪70年代后，大规模集成电路和计算机控制技术的发展，以及现代控制理论的应用，使得交流电力拖动系统逐步具备了宽的调速范围、高的稳速范围、高的稳速精度、快的动态响应以及在四象限作可逆运行等良好的技术性能，在调速性能方面可以与直流电力拖动媲美。在交流调速技术中，变频调速具有绝对优
复习提纲 1、根据公式，说明交流异步电动机和同步电动机调速的方法各有哪些？ 交流电机同步转速 交流感应电机转速 交流异步电动机调速的方法:(1)变频调速(2)变极调速(3)变转差率调速 第一：改变感应电机的极对数p ，从而改变电动机的转速。这种方法只能一级一级地调速，不能平滑调节，而且电机体积较大，接线复杂，电机运行性能较差； 第二：改变感应电机转差率s 。绕线式感应电动机通过在转子中外加调速电阻，实现改变转差率，使得转速改变。缺点是调速电阻需要消耗一定能量，绕线式电动机结构较复杂，适用于中小容量电动机； 第三：改变电源频率f1。通过改变电源频率来改变交流电动机转速。是当前应用最广泛的交流调速技术。既适用于同步电机，也适用于感应电机。 交流同步电机转速 只有变频调速 根据交流异步电机的转速公式 n=n1(1-s)=60f1/p(1-s) 可知：交流异步电动机有以下三种基本调速方法： （1）改变定子极对数p 调速。 （2）改变电源频率f1调速。 （3）改变转差率s 调速。 ()()116011=-=-f n n s s p 1160=f n p 1160=f n p
2、按电动机能量类型可将异步电机调速分为几种类型？ （1）转差功率消耗型调速系统 （2）转差功率馈送型调速系统 （3）转差功率不变型调速系统 3、现代交流调速系统由哪些部分组成？ 现代交流调速系统的组成 4、目前应用最多、最广泛的交流调速方法是哪种？主要应用于哪些场合？ 变频调速：改变电源频率f1。通过改变电源频率来改变交流电动机转速。是当前应用最广泛的交流调速技术。既适用于同步电机，也适用于感应电机。5、叙述异步电动机工作原理、铭牌的意义、旋转方向等 工作原理: 三相交流异步电动机工作原理：(1)当三相异步电机接入三相交流电源时，三相定子绕组流过三相对称电流产生的三相磁动势（定子旋转磁动势）并产生旋转磁场。(2)该旋转磁场与转子导体有相对切割运动,根据电磁感应原理,转子导体产生感应电动势并产生感应电流。（3）根据电磁力定律，载流的转子导体在磁场中受到电磁力作用，形成电磁转矩，驱动转子旋转，当电动机轴上带机械负载时，便向外输出机械能。电机的转速（转子转速）小于旋转磁场的转速，从而叫为异步电机。它和感应电机基本上是相同的。s=(ns-n)/ns。s为转差率，ns为磁场转速，n为转子转速。 三相异步电动机的转速永远低于旋转磁场的同步转速，使转子和旋转磁场间有相对运动，从而保证转子的闭合导体切割磁力线，感生电流，产生转矩。转速的差异是异步电机运转的必要条件。在额定情况下，转子转速一般比同步转速低2-5%。
交流变频调速技术的优势与应用 交流变频调速的方法是异步电机最有发展前途的调速方法。随着电力电子技术的不断发展，性能可靠、匹配完善、价格便宜的变频器会不断出现，这一技术会得到更为广泛、普遍的应用。 对于可调速的电力拖动系统，工程上往往根据电动机电流形式分为直流调速系统和交流调速系统两类。它们最大的不同之出主要在于交流电力拖动免除了改变直流电机电流流向变化的机械向器——整流子。 20世纪70年代后，大规模集成电路和计算机控制技术的发展，以及现代控制理论的应用，使得交流电力拖动系统逐步具备了宽的调速范围、高的稳速范围、高的稳速精度、快的动态响应以及在四象限作可逆运行等良好的技术性能，在调速性能方面可以与直流电力拖动媲美。在交流调速技术中，变频调速具有绝对优势，并且它的调速性能与可靠性不断完善，价格不断降低，特别是变频调速节电效果明显，而且易于实现过程自动化，深受工业行业的青睐。 1. 交流变频调速的优异特性 (1) 调速时平滑性好，效率高。低速时，特性静关率较高，相对稳定性好。 (2) 调速范围较大，精度高。 (3) 起动电流低，对系统及电网无冲击，节电效果明显。 (4) 变频器体积小，便于安装、调试、维修简便。 (5) 易于实现过程自动化。 (6) 必须有专用的变频电源，目前造价较高。 (7) 在恒转矩调速时，低速段电动机的过载能力大为降低。 2. 与其它调速方法的比较 交流电动机的调速方法有三种：变极调速、改变转差率调速和变频调速。其中，变频调速最具优势。这里仅就交流变频调速系统与直流调速系统做一比较。 在直流调速系统中，由于直流电动机具有电刷和整流子，因而必须对其进行检查，电机安装环境受到限制。例如：不能在有易爆气体及尘埃多的场合使用。此外，也
变频器技术应用题库与部分答案 《变频器技术应用》试题库 一、选择题 1、正弦波脉冲宽度调制英文缩写是（C）。 A：PWM B：PAM C：SPWM D：SPAM 2、对电动机从基本频率向上的变频调速属于（A）调速。 A：恒功率B：恒转矩 C：恒磁通D：恒转差率 3、下列哪种制动方式不适用于变频调速系统（C）。 A：直流制动B：回馈制动 C：反接制动D：能耗制动 4、对于风机类的负载宜采用（D）的转速上升方式。 A：直线型B：S型C：正半S型D：反半S型 5、N2系列台安变频器频率控制方式由功能码（B）设定。 A：F009B：F010C：F011D：F012 6、型号为N2-201-M的台安变频器电源电压是（B）V。 A：200B：220C：400D：440 7、三相异步电动机的转速除了与电源频率、转差率有关，还与（B）有关系。 A：磁极数B：磁极对数C：磁感应强度D：磁场强度 8、目前，在中小型变频器中普遍采用的电力电子器件是（D）。A：SCR B：GTO C：MOSFET D：IGBT
9、IGBT属于（B）控制型元件。 A：电流B：电压C：电阻D：频率 10、变频器的调压调频过程是通过控制（B）进行的。 A：载波B：调制波C：输入电压D：输入电流 11、为了适应多台电动机的比例运行控制要求，变频器设置了（A）功能。 A：频率增益B：转矩补偿C：矢量控制D：回避频率 12、为了提高电动机的转速控制精度，变频器具有（B）功能。A：转矩补偿B：转差补偿C：频率增益D：段速控制 13、变频器安装场所周围振动加速度应小于（C）g。 A：1B：C：D： 14、变频器种类很多，其中按滤波方式可分为电压型和（A）型。A：电流B：电阻C：电感D：电容 15、N2系列台安变频器操作面板上的SEQ指示灯在（）发光。A：F10=0B：F10=1C：F11=0D：F11=1 16、N2系列台安变频器操作面板上的显示屏幕可显示（b）位数字或字母。 A：2B：3C：4D：5 17、在U/f控制方式下，当输出频率比较低时，会出现输出转矩不足的情况，要求变频器具有（C）功能。 A：频率偏置B：转差补偿C：转矩补偿D：段速控制 18、变频器常用的转矩补偿方法有：线性补偿、分段补偿和（B）
变频技术在加热炉鼓风机应用的节能效果分析 摘要：针对板材厂中板线3＃加热炉鼓风机传统风量控制方法的缺点，结合变频 调速控制方法的理论和特点, 并通过具体实例对变频调速技术运用3#加热炉鼓风 机时的节能状况进行详细分析和计算，总结出了节能效果和推广该技术的意义。 关键词：中板加热炉鼓风机变频器效果分析 引言 板材厂中板线3＃加热炉年出钢总量占总产量的80%以上。由于处于高炉煤 气管网的末端，煤气热值及压力都波动都很大，生产负荷变化也较大，造成鼓风 机供风量和风压也跟着大幅的波动，给鼓风机和引风机的正常运行和加热炉最优 控制带来了较大的影响，3#加热炉现有两台鼓风机，一台是低压风机，供风量无 法满足生产要求很少使用，另一台为高压风机。引风机两台，分别是空气侧引风 机和煤气侧引风机组成，鼓风机、引风机的调节都是通过调节风管上的调节阀进 行调节，由于高压鼓风机转速高过低压鼓风机许多，所以炉子的风压、风量出现 富余，风压、风量的大幅波动严重影响炉内空煤气混合状况，增加了氧化烧损。 系统存在的主要问题有：（1）无法随时动态跟踪工艺进行风量调节以满足最佳工艺的要求，同时在生产过程中引风机、鼓风机风管上的风阀开度仅开到40%-70%，造成不必要的电能消耗。（2）由于供给的助燃风量过剩，导致钢坯氧化烧 损较高，带走的热量过多造成不必要的能源消耗和金属消耗。(3)在生产操作过程 中如果进风口风门开度调节不当，在小风量时很容易产生鼓风机共振，严重影响 设备安全运行。 一、变频节能技术原理分析 从本质上对变频节能技术进行分析的话，就是利用有效输出电压的调节，来 合理的控制风机的实际功率，实现对转速的合理调节，进而达到对风量的调整。 将变频技术应用到风机中，风口的挡板就可以不再利用，处于完全打开的状态就 可以，这样就可以利用变频技术，对风量的输出进行合理调整了。风机转速一般 按照以下公式可以得出： n=(1－s)n0 n0=60f/p 其中n代表着实际转速，n0代表理论转速，s代表转差率，f代表电机的运行频率(60是60s)，p代表着电机极对数。从这个公式可以看出：在转差率 s忽略不 计的情况下(s=0-0.05)，电机的实际转速n=60f/p，也就是说n与f是存在正比关 系的，当n的值增加时，f的值就也会增加；当f值减少时，控制功率也必然会 减少，因此对f值进行合理的控制和调整，就可以实现对电机转速n的调节。 二、系统控制 将备用鼓风机改为变频控制，变频器选用400Kw的G130西门子变频器柜控制。既满足了助燃风量的要求，同时随时动态跟踪工艺要求进行风量调节，实现 了最佳工艺要求。引风机采用了在引风机软启动控制柜和1#、2#炉鼓风机变频控制柜之间加装转换控制柜，利用1#、2#炉变频风机控制柜控制引风机，既降低了成本投入也满足了生产要求。另外采用变频控制降低了不仅电能的消耗，同时减 少了氧化烧损，提高了产品的质量。人机界面友好，操作简单。风压控制采用变 频器，设定为固定风压时，根据流量的需求变化自动调节频率，极大的较少了高 压风机的操作强度。风压系统具有自动手动两种控制模式，增加了系统的可靠性，控制精度高。
变频调速及其控制技术的现状与发展趋势 摘要：变频调速技术以其卓越的调速性能、显著的节电效果在各个领域得到广泛的应用，为节能降耗、改善控制性能、提高产品的产量和质量提供了重要手段。本文首先回顾了变频调速技术的发展历史和现状，然后总结了变频调速中的关键控制技术，并介绍了智能控制理论在变频调速系统中的应用情况，最后指出了变频调速技术的发展趋势。 关键字：变频调速技术矢量控制异步电动机PWM技术智能控制 1变频调速技术的发展历史及现状 变频调速技术涉及到电力、电子、电工、信息与控制等多个学科领域。随着电力电子技术、计算机技术和自动控制技术的发展，以变频调速为代表的近代交流调速技术有了飞速的发展。交流变频调速传动克服了直流电机的缺点，发挥了交流电机本身固有的优点（结构简单、坚固耐用、经济可靠、动态响应好等），并且很好地解决了交流电机调速性能先天不足的问题。交流变频调速技术以其卓越的调速性能、显著的节电效果以及在*****领域的广泛适用性，而被公认为是一种最有前途的交流调速方式，代表了电气传动发展的主流方向。交流调速技术为节能降耗、改善控制性能、提高产品的产量和质量提供了至关重要的手段。变频调速理论已形成较为完整的科学体系，成为一门相对独立的学科。变频装置有交-直-交系统和交-交系统两大类。
交-直-交系统又分为电压型和电流型，其中，电压型变频器在工业中应用最为广泛。本文所涉及的就是此类变频调速理论和技术。 20世纪是电力电子变频技术由诞生到发展的一个全盛时代。最初的交流变频调速理论诞生于20世纪20年代，直到60年代，由于电力电子器件的发展，才促进了变频调速技术向实用方向发展。70年代席卷工业发达国家的石油危机，促使他们投入大量的人力、物力、财力、去研究高效率的变频器，使变频调速技术有了很大的发展并得到推广应用。80年代，变频调速已产品化，性能也不断提高，发挥了交流调速的优越性，广泛地应用于工业各部门，并且部分取代了直流调速。进入90年代，由于新型电力电子器件如IGBT（绝缘栅双极晶体管Insolated Gate Bipolar Transistor），IGCT(集成门极换向型晶闸管Integrated Gate Commutated Thyristor)等的发展及性能的提高、计算机技术的发展，如由16位机发展到32位机以及DSP（数字信号处理器Digital signal processor）的诞生和发展等以及先进控制理论和技术的完善和发展（如磁场定向矢量控制、直接转矩控制）等原因，极大地提高了变频调速的技术性能，促进了变频调速技术的发展，使变频器在调速范围、驱动能力、调速精度、动态响应、输出性能、功率因数、运行效率及使用的方便性等方面大大超过了其它常规交流调速方式，其性能指标也超过了直流调速系统，达到取代直流调速系统的地步。目前，交流变频调速以其优越的性能而深受各行业的普遍欢迎，在电力、轧钢、造纸、化工、水泥、煤炭、纺织、铁路、食品、船舶、机床等传统工业的改造中和航天航空等新技术的发展应用中无不看
湖北交通职业技术学院2011-2012学年第二学期 变频调速技术与应用 试题（A 卷） 一、 1、 正弦波脉冲宽度调制英文缩写是（A ）。 A ：PWM B ：PAM C ：SPWM D ：SPAM 2、对电动机从基本频率向上的变频调速属于（ A ）调速。 A ：恒功率 B ：恒转矩 C ：恒磁通 D ：恒转差率 3、下列哪种制动方式不适用于变频调速系统（ C ）。 A ：直流制动 B ：回馈制动 C ：反接制动 D ：能耗制动 4、对于风机类的负载宜采用（ A ）的转速上升方式。 A ：直线型 B ：S 型 C ：正半S 型 D ：反半S 型 5、N2系列台安变频器频率控制方式由功能码（C ）设定。 A ：F009 B ：F010 C ：F011 D ：F012 6、型号为N2-201-M 的台安变频器电源电压是（ A ）V 。 A ： 200 B ：220 C ：400 D ：440 7、三相异步电动机的转速除了与电源频率、转差率有关，还与（B ）有关系。 A ：磁极数 B ：磁极对数 C ：磁感应强度 D ：磁场强度 8、目前，在中小型变频器中普遍采用的电力电子器件是（D ）。 A ：SCR B ：GTO C ：MOSFET D ：IGBT 9、IGBT 属于（B ）控制型元件。 A ：电流 B ：电压 C ：电阻 D ：频率 10、变频器的调压调频过程是通过控制（ B ）进行的。 A ：载波 B ：调制波 C ：输入电压 D ：输入电流 二：填空题（每空2分，20分） 1. 目前变频器中常采用 IGBT 作为主开关器件。 2. 三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不变，则U1应随f1 U1\F1=常数 按规律调节。 3. 矢量控制的规律是 3/2变换 、 矢量旋转变换 、 坐标变换 。 4. 变频调速系统的抗干扰措施有： 合理布线，消弱干扰源，隔离干扰 ，准确接地 三：判断题（10分） ( 1 )1. 变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子 器。 ( 0 )2.电流型变频器多用于不要求正反转或快速加减速的通用变频器中。 ( 0 )3. 变频器调速主要用于三相异步电动机。 ( 1 )的智能化表现为可以实现控制、保护、接口3大功能，构成混合式功率集成电路。 ( 1 )5.转差率是指三相异步电动机同步转速与转子转速的差值比上同步转速 ( 1 )6. 通过通讯接口可以实现变频器与变频器之间进行联网控制。 ( 1 )7.电磁转矩的基本公式为9550M P T n = ( 1 )8.电动机的反电动势E1=1114.44f k N m N Φ ( 1 )9.交-交变频由于输出的频率低和功率因数低，其应用受到限制。 ( 0 )脉宽调制型变频，是靠改变脉冲频率来控制输出电压。
文章编号:1002-3704(1999)05-0042-02 文献标识码:B 中图分类号:TM 921.51 于京燕 北京同仁堂制药二厂 交流变频调速技术的优势与应用 对于可调速的电力拖动系统,工程上往往根据电动机电流制型式分为直流调速系统和交流调速系统两类。它们最大的不同处主要在于交流电力拖动免除了直流电机电流流 向变化的机械换向器 整流子。在二十世纪70年代以后,大规模集成电路和计算机控制技术的发展,以及现代控制理论的应用,使得交流电力拖动系统逐步具备了宽的调速范围、高的稳速精度、快的动态响应以及在四象限作可逆运行等良好的技术性能,在调速性能方面可以与直流电力拖动媲美。 在交流调速技术中,变频调速具有绝对优势,并且它的调速性能与可靠性不断完善,价格不断降低,特别是变频调速节电效果明显,而且易于实现过程自动化。 在各个工业领域中,交流调速比重已逐渐增大,世界各国的设计研究工作已把重点转向交流调速技术,它在工业自动化领域中的地位日趋重要。 一、交流变频调速的优异特性 1.调速时平滑性好,效率高。低速时,特性静差率较高,相对稳定往好。 2.调速范围较大,精度高。 3.起动电流低,对系统及电网无冲击,节电效果明显。 4.变频器体积小,便于安装、调试、维修简便。 5.易于实现过程自动化。 6.必须有专用的变频电源,目前造价较高。 7.在恒转矩调速时,低速段电动机的过载能力大为降低。二、交流变频调速与其它调速方法的比较 交流电动机的调速方法有三种:变极调速、改变转差率调速和变频调速。其中,变频调速最具优势。这里仅就交流变频调速系统与直流调速系统做一比较。 在直流调速系统中,由于直流电动机具有电刷与整流子,因而必须对其进行维修检查,电机安装环境受到限制。例如:不能在有易爆气体及尘埃多的场合使用。此外,也限制了电机向高转速、大容量发展。而交流电机就不存在这些问题,主要表现为以下几点: 第一,直流电机的单机容量一般为12至14兆瓦,还常制成双电枢形式,而交流电机单机容量却可以数倍于它。第二,直流电机由于受换向限制,其电枢电压最高只能做到一千多伏,而交流电机可做到6至10千伏。第三,直流电机受换向器部分机械强度的约束,其额定转速随电机额定功率而减小,一般仅为每分钟数百转到一千多转,而交流电机可达到每分钟数千转。第四,直流电机的体积、重量、价格比同等容量的交流电机要大。最后,特别要指出的是交流调速系统在节约能源方面有着很大的优势。一方面,交流拖动的负荷在总用电量中占一半或一半以上的比重,这类负荷实现节能,可以获得十分可现的节电效益。另一方面,交流拖动本身存在可以挖掘的节电潜力。在交流 行业交流
编订：__________________ 审核：__________________ 单位：__________________ 变频调速技术在水泵控制系统中的应用 Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-8521-58 变频调速技术在水泵控制系统中的 应用 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 变频调速（ＶａｒｉａｂｌｅＶｅｌｏｃｉｔｙＶａｒｉａｂｌｅＦｒｅｑｕｅｎｃｙ节能技术是一项集现代先进电力电子技术和计算机技术于一体的高效节能技术。自８０年代世界各国将其投入工业应用以来，它显示出了强劲的竞争力，其应用领域也在迅速扩展。现在凡是可变转速的拖动电机，只要采用该项技术就能取得非常显著的节能效果。国家科委十分重视这一技术的推广工作，已在１９９５年将其列入国家级重点推广的科技成果项目。 随着我国工业生产的迅速发展，电力工业虽然有了长足进步，但能源的浪费却是相当惊人的。据有关资料报导，我国风机、水泵、空气压缩机总量约４２００万台，装机容量约１．１亿千瓦。但系统实际运
《变频器技术应用》试题库 . 5. 6. 7.a. . 9. B. . 13. A. 14. A .15. 16. . 18. B. A . 一、选择题 1、正弦波脉冲宽度调制英文缩写是（ C ）。 A：PWM B：PAM C：SPWM D：SPAM 2、对电动机从基本频率向上的变频调速属于（ A ）调速。 A：恒功率B：恒转矩 C：恒磁通D：恒转差率 3、下列哪种制动方式不适用于变频调速系统（ C ）。 A：直流制动B：回馈制动 ） C：反接制动D：能耗制动 4、对于风机类的负载宜采用（ D ）的转速上升方式。 A：直线型B：S型C：正半S型D：反半S型 5、N2系列台安变频器频率控制方式由功能码（）设定。 A：F009 B：F010 C：F011 D：F012 6、型号为N2-201-M的台安变频器电源电压是（）V。 A：200 B：220 C：400 D：440 7、三相异步电动机的转速除了与电源频率、转差率有关，还与（ A ）有关系。 A：磁极数B：磁极对数C：磁感应强度D：磁场强度 8、目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。 ） A：SCR B：GTO C：MOSFET D：IGBT 9、IGBT属于（ B ）控制型元件。 A：电流B：电压C：电阻D：频率 10、变频器的调压调频过程是通过控制（ B ）进行的。 A：载波B：调制波C：输入电压D：输入电流 11、为了适应多台电动机的比例运行控制要求，变频器设置了（ A ）功能。 A：频率增益B：转矩补偿C：矢量控制D：回避频率 12、为了提高电动机的转速控制精度，变频器具有（ B ）功能。 A：转矩补偿B：转差补偿C：频率增益D：段速控制 13、变频器安装场所周围振动加速度应小于（ A ）g 。 * A： 1 B：0.5 C：D：
变频调速技术与应用试卷 A卷 Last revision on 21 December 2020
湖北交通职业技术学院2011-2012学年第二学期 变频调速技术与应用试题（A卷）班级： 100371 班姓名：_______________ 学号:________________ 一、选择题；（20分） 1、正弦波脉冲宽度调制英文缩写是（A ）。 A：PWM B：PAM C：SPWM D：SPAM 2、对电动机从基本频率向上的变频调速属于（ A）调速。 A：恒功率 B：恒转矩 C：恒磁通 D：恒转差率 3、下列哪种制动方式不适用于变频调速系统（ C）。 A：直流制动 B：回馈制动 C：反接制动 D：能耗制动 4、对于风机类的负载宜采用（ A）的转速上升方式。 A：直线型 B：S型 C：正半S型 D：反半S型 5、N2系列台安变频器频率控制方式由功能码（C ）设定。 A：F009 B：F010 C：F011 D：F012 6、型号为N2-201-M的台安变频器电源电压是（ A）V。 A： 200 B：220 C：400 D：440 7、三相异步电动机的转速除了与电源频率、转差率有关，还与（B ）有关系。A：磁极数 B：磁极对数 C：磁感应强度 D：磁场强度 8、目前，在中小型变频器中普遍采用的电力电子器件是（D ）。 A：SCR B：GTO C：MOSFET D：IGBT 9、IGBT属于（B ）控制型元件。
A ：电流 B ：电压 C ：电阻 D ：频率 10、变频器的调压调频过程是通过控制（ B ）进行的。 A ：载波 B ：调制波 C ：输入电压 D ：输入电流 二：填空题（每空2分，20分） 1. 目前变频器中常采用 IGBT 作为主开关器件。 2. 三相异步电动机拖动恒转矩负载进行变频调速时，为了保证过载能力和主磁通不 变，则U1应随f1 U1\F1=常数 按规律调节。 3. 矢量控制的规律是 3/2变换 、 矢量旋转变换 、 坐标变换 。 4. 变频调速系统的抗干扰措施有： 合理布线，消弱干扰源，隔离干扰 ，准确接地 三：判断题（10分） ( 1 )1. 变频器的主电路不论是交-直-交变频还是交-交变频形式，都是采用电力电子 器。 ( 0 )2.电流型变频器多用于不要求正反转或快速加减速的通用变频器中。 ( 0 )3. 变频器调速主要用于三相异步电动机。 ( 1 )的智能化表现为可以实现控制、保护、接口3大功能，构成混合式功率集成电路。 ( 1 )5.转差率是指三相异步电动机同步转速与转子转速的差值比上同步转速 ( 1 )6. 通过通讯接口可以实现变频器与变频器之间进行联网控制。 ( 1 )7.电磁转矩的基本公式为9550M P T n = ( 1 )8.电动机的反电动势E1=1114.44f k N m N Φ ( 1 )9.交-交变频由于输出的频率低和功率因数低，其应用受到限制。
高压变频调速技术应用现状与发展趋势-管理资料 2019-01-01 1前言 通常，我们把用来驱动1kV以上交流电动机的中、大容量变频器称为高压变频器， 。按照国际惯例和我国国家标准，当供电电压大于或等于10kV时称高压，小于10kV时称中压。因此，相应额定电压1～10kV的变频器应分别称为中压变频器和高压变频器。但考虑到在这一电压范围内的变频器有着共同的特征，且我们习惯上也把额定电压为3kV或6kV的电动机称为“高压电机”，因此，为简化叙述起见，本文也称之为“高压变频器”。 截止2006年底，我国发电装机总容量已突破5亿kW，为5.08亿kW。其中火电装机约占80%，为4亿kW左右。全国年发电量已突破2万亿kWh。而我国的能源利用率却平均比发达国家低20%左右! 全国电动机装机总容量已达4亿多kW，年耗电量达12000亿kWh，占全国总用电量的60%，占工业用电量的80%;其中风机、水泵、压缩机的装机总容量已超过2亿kW，年耗电量达8000亿kWh，占全国总用电量的40%左右。70%以上的风机、水泵、压缩机应调速运行，而至今仅有约5%左右调速运行。 若按风机、水泵和压缩机总装机容量的50%进行调速节能改造，则可改造容量达1亿kW，其中40%为中高压电机，容量占60%。若按电机平均出力为60%，年运行4000小时，平均节电率为20～30%(平均25%)计算，则年节电潜力为600亿kWh!整个电机系统的节电潜力约为1000亿 kWh，改造和更新预计需投入2000～3000亿元人民币。 根据国家节能，我国每年应节约和少用能源7000万吨标准煤，通过基本建设项目及技术改造措施，每年可形成约3000万吨标准煤的节能能力，而每形成一吨标准煤的节能能力需投资2000元(约为开发等量能源费用的三分之一)，则每年需节能投资600亿元，“十五”期间共需3000亿元人民币，“十一五”期间将更多。 由于我国的高速发展，发电装机仍以高速发展。但电力运行的一些主要指标和装备指标与发达国家相比仍有很大差距：我国火电机组的平均煤耗为400g/kWh，比发达国家高出约70～100g/kWh;发达国家发电厂的厂用电率为 3.7%～6%，而我国的厂用电率为 4.7%～10.5%，加之线损，我国送到用户的电能要比发达国家多耗电9.5%，相当于22000MW装机容量，即22个百万大厂的年发电量。因此，我国的节能形势十分严峻!

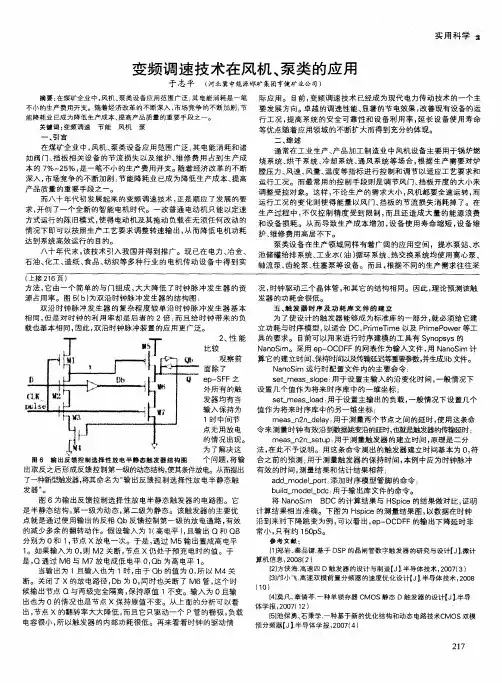

变频调速技术在风机、泵类的应用 发表时间：2008-11-03T15:17:59.513Z 来源：《中小企业管理与科技》供稿作者：于志平 [导读] 在煤矿企业中，风机、泵类设备应用范围广泛；其电能消耗是一笔不小的生产费用开支。随着经济改革的不断深入，市场竞争的不断加剧；节能降耗业已成为降低生产成本、提高产品质量的重要手段之一。 摘要：在煤矿企业中，风机、泵类设备应用范围广泛；其电能消耗是一笔不小的生产费用开支。随着经济改革的不断深入，市场竞争的不断加剧；节能降耗业已成为降低生产成本、提高产品质量的重要手段之一。 关键词：变频调速节能风机泵 一、引言 在煤矿企业中，风机、泵类设备应用范围广泛；其电能消耗和诸如阀门、挡板相关设备的节流损失以及维护、维修费用占到生产成本的7%~25%，是一笔不小的生产费用开支。随着经济改革的不断深入，市场竞争的不断加剧；节能降耗业已成为降低生产成本、提高产品质量的重要手段之一。 而八十年代初发展起来的变频调速技术，正是顺应了发展的要求，开创了一个全新的智能电机时代。一改普通电动机只能以定速方式运行的陈旧模式，使得电动机及其拖动负载在无须任何改动的情况下即可以按照生产工艺要求调整转速输出，从而降低电机功耗达到系统高效运行的目的。 八十年代末，该技术引入我国并得到推广。现已在电力、冶金、石油、化工、造纸、食品、纺织等多种行业的电机传动设备中得到实际应用。目前，变频调速技术已经成为现代电力传动技术的一个主要发展方向。卓越的调速性能、显著的节电效果，改善现有设备的运行工况，提高系统的安全可靠性和设备利用率，延长设备使用寿命等优点随着应用领域的不断扩大而得到充分的体现。 二、综述 通常在工业生产、产品加工制造业中风机设备主要用于锅炉燃烧系统、烘干系统、冷却系统、通风系统等场合，根据生产需要对炉膛压力、风速、风量、温度等指标进行控制和调节以适应工艺要求和运行工况。而最常用的控制手段则是调节风门、挡板开度的大小来调整受控对象。这样，不论生产的需求大小，风机都要全速运转，而运行工况的变化则使得能量以风门、挡板的节流损失消耗掉了。在生产过程中，不仅控制精度受到限制，而且还造成大量的能源浪费和设备损耗。从而导致生产成本增加，设备使用寿命缩短，设备维护、维修费用高居不下。 泵类设备在生产领域同样有着广阔的应用空间，提水泵站、水池储罐给排系统、工业水（油）循环系统、热交换系统均使用离心泵、轴流泵、齿轮泵、柱塞泵等设备。而且，根据不同的生产需求往往采用调整阀、回流阀、截止阀等节流设备进行流量、压力、水位等信号的控制。这样，不仅造成大量的能源浪费，管路、阀门等密封性能的破坏；还加速了泵腔、阀体的磨损和汽蚀，严重时损坏设备、影响生产、危及产品质量。 风机、泵类设备多数采用异步电动机直接驱动的方式运行，存在启动电流大、机械冲击、电气保护特性差等缺点。不仅影响设备使用寿命，而且当负载出现机械故障时不能瞬间动作保护设备，时常出现泵损坏同时电机也被烧毁的现象。 近年来，出于节能的迫切需要和对产品质量不断提高的要求，加之采用变频调速器（简称变频器）易操作、免维护、控制精度高，并可以实现高功能化等特点；因而采用变频器驱动的方案开始逐步取代风门、挡板、阀门的控制方案。 变频调速技术的基本原理是根据电机转速与工作电源输入频率成正比的关系：n=60f（1-s）／p，（式中n、f、s、p分别表示转速、输入频率、电机转差率、电机磁极对数）；通过改变电动机工作电源频率达到改变电机转速的目的。变频器就是基于上述原理采用交—直—交电源变换技术，电力电子、微电脑控制等技术于一身的综合性电气产品。 三、节能分析 通过流体力学的基本定律可知：风机、泵类设备均属平方转矩负载，其转速n与流量Q，压力H以及轴功率P具有如下关系：Q∝n，H∝n2，P∝n3；即，流量与转速成正比，压力与转速的平方成正比，轴功率与转速的立方成正比。 以一台水泵为例，它的出口压头为H0（出口压头即泵入口和管路出口的静压力差），额定转速为n0,阀门全开时的管阻特性为r0,额定工况下与之对应的压力为H1,出口流量为Q1。 在现场控制中，通常采用水泵定速运行出口阀门控制流量。当流量从Q1减小50%至Q2时，阀门开度减小使管网阻力特性由r0变为r1，系统工作点沿方向I由原来的A点移至B点；受其节流作用压力H1变为H2.水泵轴功率实际值（kW）可由公式：P=Q.H／（ηc.ηb）×10-3得出。其中，P、Q、H、ηc、ηb分别表示功率、流量、压力、水泵效率、传动装置效率，直接传动为1.假设总效率（ηc.ηb）为1，则水泵由A点移至B点工作时，电机节省的功耗为AQ1OH1和BQ2OH2的面积差。如果采用调速手段改变水泵的转速n，当流量从Q1减小50%至Q2时，那么管网阻力特性为同一曲线r0，系统工作点将沿方向II由原来的A点移至C点，水泵的运行也更趋合理。在阀门全开，只有管网阻力的情况下，系统满足现场的流量要求，能耗势必降低。此时，电机节省的功耗为AQ1OH1和CQ2OH3的面积差。比较采用阀门开度调节和水泵转速控制，显然使用水泵转速控制更为有效合理，具有显著的节能效果。 另外，阀门调节时将使系统压力H升高，这将对管路和阀门的密封性能形成威胁和破坏；而转速调节时，系统压力H将随泵转速n的降低而降低，因此不会对系统产生不良影响。 从上面的比较不难得出：当现场对水泵流量的需求从100%降至50%时，采用转速调节将比原来的阀门调节节省BCH3H2所对应的功率大小，节能率在75%以上。与此相类似的，如果采用变频调速技术改变泵类、风机类设备转速来控制现场压力、温度、水位等其它过程控制参量，同样可以依据系统控制特性绘制出关系曲线得出上述的比较结果。亦即，采用变频调速技术改变电机转速的方法，要比采用阀门、挡板调节更为节能经济，设备运行工况也将得到明显改善。 四、节能计算 对于风机、泵类设备采用变频调速后的节能效果，通常采用以下两种方式进行计算： 1、根据已知风机、泵类在不同控制方式下的流量－负载关系曲线和现场运行的负荷变化情况进行计算。 以一台IS150-125-400型离心泵为例，额定流量200.16m3/h，扬程50m；配备Y225M-4型电动机，额定功率45kW.泵在阀门调节和转速调节时的流量－负载曲线如下图示。根据运行要求，水泵连续24小时运行，其中每天11小时运行在90%负荷，13小时运行在50%负荷；全年运
