《电路与电子技术》期末考试试题（A 卷）
班级 姓名 学号 得分 一、选择题（每题2分,共10分）
1、某三极管的99.0=α，那么该三极管的=β
A 、1
B 、10
C 、99
D 、10
2、某放大器在不接负载时的输出电压是3V ，接入1千欧的负载后输出电压为2.5V ，该放大器的输出电阻为 千欧。
A 、2
B 、0.1
C 、0.2
D 、0.4
3、某放大器的电压放大倍数为1000，则相当于 dB. A 、1000 B 、40 C 、60 D 、80
4、说明下图元件的性质：
A 、负载性
B 、电源性
C 、电容性
D 、电感性
5、当信号频率等于放大电路的L f 或H f 时，增益下降 。
A 、2d
B B 、3 dB
C 、4 dB
D 、5 dB 二、判断题（每题2分，共10分）
1、在一定的条件下，硅管的漏电流比锗管的漏电流大，所以硅管的应用比锗管更广泛。（ ）
2、任何闭合回路的所有电压之和为零。（ ）
3、任何电路的节点数等于网孔数。（ ）
4、在N 型半导体中如果掺入足量的三价元素，可以将其改型为P 型半导体。（ ）
5、射极输出器输出电压从发射极输出，所以是共射放大器。（ ） 三、填空题（每题1分，共28分）
1、电路从结构来看，可由 、 、 三个最基本的部分组成。
2、P 型杂质半导体中多数载流子是 ，少数载流子是 ，而N 型杂质半导体中多数载流子是 ，少数载流子是 。可向本征半导体中加入 价元素得到P 型杂质半导体，加 价元素得到N 型杂质半导体。
3、PN 结的击穿可分为 和 ，PN 结的电容效应按其产生的原因可分为 和 。PN 结的基本特性是 ，三极管的基本特点是具有 。
4、三极管的输出特性可分为四个区域，即 、 、 和 ， 从三极管的输入特性可看出硅管的门坎电压为 伏，而锗管为 伏。
5、三极管有三个极： 、 和 ，两个结： 和 。三极管具有电流放大作用的外部条件为： 加上正向电压， 加上反向电压。 三、简答题（每题4分,共12分）
1、简述三极管的内部工艺要求及三极管电流放大的实质。
2、简述分压式偏置共射放大器稳定静态工作点的原理。
3、简述电路过度过程的换路定则。 四、计算题（每题10分，共40分）
1、 试用叠加定理和戴维南定理分别计算：试计算 电阻上的电压U 。
Us
C
R R
S1t=0S2t=0.1s
图一 图二
2、用三要素法计算：如图所示电路原处于稳态，已知.50,4,20Ω===K R F C V U S μ。在0=t 时闭合1S ，在s t 1.0=时闭合2S ，求2S 闭合后的电压 )(t u R 。
3、已知下图三所示电路中晶体管的 100=β，Ω=K r be 1,Ω==K R V U c cc 3,12. 1）现已测得静态管压 V U CEQ 6=，估算b R 约为多少千欧。
2）若测得 i U 和o U 的有效值分别为1mV 和100mV ，则负载电阻L R 为多少千欧。 4、在如图三所示的电路中，晶体管的
V U K R R K R K R cc L s B C 15,10,100,300,3,100=Ω=Ω=Ω=Ω==β。
1）估算静态工作点。
2）画出微变等效电路，计算i u r A ,和o r 。
图三
《电路与电子技术》期末考试试题（B 卷）
班级 姓名 学号 得分 一、选择题（每题2分，共10分）
1、某三极管的=β99，那么该三极管的=α
A 、1
B 、10
C 、0.1
D 、0.01
2、某放大器在不接负载时的输出电压是3V ，接入1千欧的负载后输出电压为2.5V ，该放大器的输出电阻为 千欧。
A 、2
B 、0.1
C 、0.2
D 、0.4
3、当信号频率等于放大电路的L f 或H f 时，放大器放大倍数的值下降中频段时的 倍。 A 、0.5 B 、0.7 C 、0.8 D 、0.6
4、有两个放大倍数相同、输入和输出电阻不同的放大电路A 和B ，对同一个具有内阻的信号源电压进行放大。在负载开路的条件下测得A 的输出电压小，这说明A 的 A 、输入电阻大 B 、输出电阻大 C 、输入电阻小 D 、输出电阻小
5、说明下图元件的性质：
A 、负载性
B 、电源性
C 、电容性
D 、电感性
二、判断题（每题2分，共10分）
1、在N 型半导体中如果掺入足量的五价元素，可以将其改型为P 型半导体。（ ）
2、流入任何节点电流之和等于流出该节点电流之和。（ ）
3、在一定的条件下，硅管的漏电流比锗管的漏电流大，所以硅管的应用比锗管更广泛。（ ）
4、金属导体是单极性导体，三极管和场效应管是单极性元器件。（ ）
5、射极输出器输出电压从发射极输出，所以是共射放大器。（ ） 三、填空题（每题1分，共28分）
1、三极管有三个极： 、 和 ，两个结： 和 。三极管具有电流放大作用的外部条件为： 加上正向电压， 加上反向电压。
2、场效应管是一种 控制器件，按结构可分为 和 ，按工作性能可分为 和 ，按基片（衬底）材料不同可分为 和 两种。场效应管有三个极为 、 和 。由于它们都是以半导体的某一种多数载流子来实现导电，所以称为 管。
3、在分析电路功率计算时，当计算元件功率大于零时，该元件为 性；反之，元件为 性。
4、PN 结的击穿可分为 和 ，PN 结的电容效应按其产生的原因可分为 和 。PN 结的基本特性是 ，三极管的基本特点是具有 。
5、从三极管的输入特性可看出硅管的门坎电压为 伏，而锗管为 伏。 四、简答题（每题4分，共10分） 1、简述PN 结的单向导电性原理。 2、简述多级放大器的零点漂移现象。 3、简述多级放大器各种耦合方式的特点。 五、计算题（每题10分，共40分）
1、试用叠加定理和戴维南定理分别计算：试计算12欧电阻上的电流I 。
Us
C
R R
S1t=0S2t=0.1s
图一 图二
2、用三要素法计算：如图所示电路原处于稳态，已知.50,4,20Ω===K R F C V U S μ。在0=t 时闭合1S ，在s t 1.0=时闭合2S ，求2S 闭合后的电压 )(t u R 。
3、已知下图所示电路中晶体管的 100=β，Ω=K r be 1，Ω==K R V U c cc 3,12. 1）现已测得静态管压 V U CEQ 6=，估算b R 约为多少千欧。
2）若测得 i U 和o U 的有效值分别为1mV 和100mV ，则负载电阻L R 为多少千欧。
图三
4、如图所示电路中，已知 V U cc 12=，Ω=K R B 300，Ω=Ω=K R K R E C 2,2，100=β，硅管。试求：
1）在A 端输出时的电压放大倍数1uo A 及输入、输出电阻。
A及输入、输出电阻。
2）在B端输出时的电压放大倍数
uo
2
图四
《电路与电子技术基础》期末考试试卷（A） 时间：120分钟 班级学号姓名成绩 【注意事项】 1.答题用黑色或兰色钢笔与圆珠笔，作图可以用铅笔； · 2.除可以携带指定的文具用品（钢笔、圆珠笔、铅笔、橡皮、绘图仪器、无存储功能的计算器）外，其他物品不准带入考场（手机必须关机，参考资料与书包全部放到教室前面）； 3.遇有试卷字迹不清、卷面缺损等问题，可以先举手，经监考人员同意后方可提问。 一、单项选择题（本题共40分，每题2分，将你认为正确的选项对应的字母填在括号内） 1．测得一放大电路中三极管各极电压如考试题图1所示：该管为（）。 A. PNP型硅管 B. NPN型硅管 C. PNP型锗管 ~ D. NPN型锗管 2．正常工作状态下的稳压二极管，处于伏安特性曲线中的（）。 A. 正向特性工作区 B. 反向击穿区 C. 正向特性非工作区 D. 特性曲线所有区域 3．组合逻辑电路的设计是指（）。 A. 已知逻辑要求，求解逻辑表达式并画逻辑图的过程 B. 已知逻辑要求，列真值表的过程 C. 已知逻辑图，求解逻辑功能的过程 . 4．考试题图2所示电路的u S (t) = 2 cos t V，则电感电流 i L(t)的初相等于（）。 A. ° B. －° C. ° D. －° 5．电流并联负反馈对放大器的输入、输出的电阻的影响是（）。 A. 减小输入电阻及输出电阻 B. 减小输入电阻、增大输出电阻 C. 增大输入电阻、减小输出电阻 D. 增大输入电阻及输出电阻 6．考试题图3所示电路中的电压U为（）。 A. 5V B. -5V C. 10V ] ①② -2V ③ -8V ' u s(t
《电路与电子技术基础》2004~2005学年第二学期期末考试试卷（A） 时间：120分钟 班级学号姓名成绩 【注意事项】 1.答题用黑色或兰色钢笔与圆珠笔，作图可以用铅笔； 2.除可以携带指定的文具用品（钢笔、圆珠笔、铅笔、橡皮、绘图仪器、无存储功能的计算器）外，其他物品不准带入考场（手机必须关机，参考资料与书包全部放到教室前面）； 3.遇有试卷字迹不清、卷面缺损等问题，可以先举手，经监考人员同意后方可提问。 一、单项选择题（本题共40分，每题2分，将你认为正确的选项对应的字母填在括号内） 1．测得一放大电路中三极管各极电压如考试题图1所示：该管为（）。 A. PNP型硅管 B. NPN型硅管 C. PNP型锗管 D. NPN型锗管 2．正常工作状态下的稳压二极管，处于伏安特性曲线中的（）。 A. 正向特性工作区 B. 反向击穿区 C. 正向特性非工作区 D. 特性曲线所有区域 3．组合逻辑电路的设计是指（）。 A. 已知逻辑要求，求解逻辑表达式并画逻辑图的过程 B. 已知逻辑要求，列真值表的过程 C. 已知逻辑图，求解逻辑功能的过程 4．考试题图2所示电路的u S (t) = 2 cos t V，则电感电流 i L(t)的初相等于（）。 A. 26.6° B. －26.6° C. 63.4° D. －63.4° 5．电流并联负反馈对放大器的输入、输出的电阻的影响是（）。 A. 减小输入电阻及输出电阻 B. 减小输入电阻、增大输出电阻 C. 增大输入电阻、减小输出电阻 D. 增大输入电阻及输出电阻 6．考试题图3所示电路中的电压U为（）。 A. 5V B. -5V C. 10V D. 7V 7．TTL与非门中多余的输入端应接电平是（）。 考试题图3 ① -2V ③-2.2V -8V 考试题图1 考试题图2 u s(t

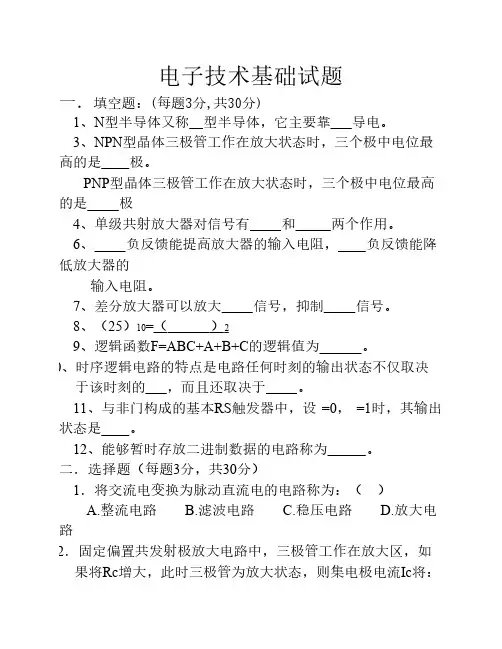

电工与电子技术试题 一、填空题(每空1分) 1、若各门电路的输入均为A与B,且A=0,B=1;则与非门的输出为_________,或非门的输出 为_________。 2、一个数字信号只有________种取值,分别表示为________ 与________ 。 3、模拟信号就是在时间与幅值上________ 的,数字信号在时间与幅值上就是________的。 4、根据逻辑功能的不同特点,逻辑电路可分为两大类: ________ 与________。 5、二进制数A=1011010;B=10111,则A-B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关,而与________ 无关。 7、将________变成________ 的过程叫整流。 8、在单相桥式整流电路中,如果负载平均电流就是20A,则流过每只晶体二极管的电流就是 ______A。 9、单相半波整流电路,已知变压器二次侧电压有效值为22V,负载电阻RL=10Ω,则整流输 出电压的平均值就是______;流过二极管的平均电流就是______;二极管承受的最高反向 电压就是______。 10、三极管就是________控制元件,场效应管就是________控制元件。 11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时,与之间的关系。 13、作放大作用时,场效应管应工作在区。 14、放大电路的静态工作点通常就是指__、与_。 15、某三级放大电路中,测得Av1=10,Av2=10,Av3=100,总的放大倍数就是_。
11级电子技术基础期末复习资料 一．概念填空： 1．电路由电源负载中间环节三部分组成。 2．电路中电流数值的正或负与参考方向有关，参考方向设的不同，计算结果也不同。 3．理想电压源的端电压与流过它s的电流的方向和大小无关，流过它的电流由端电压与外电路所共同决定。 4．由电路中某点“走”至另一点，沿途各元件上电压代数和就是这两点之间的电压。5．相互等效的两部分电路具有相同的伏安特性。 6．电阻并联分流与分流电阻值成反比，即电阻值大者分得的电流小，且消耗的功率也小。 7．串联电阻具有分压作用，大电阻分得的电压大，小电阻分得的电压小功率也小。 8．实际电压源与实际电流源的相互等效是对外电路而言。 9．在电路分析中，应用戴维南或诺顿定理求解，其等效是对外电路而言。 11 ．常用的线性元件有电阻、电容、电感，常用的非线性元件有二极管和三极管。 12．二极管正向偏置，是指外接电源正极接二极管的阳（或正）极，外接电源负极接二极管 的阴（或负）极。 13．P型半导体是在本征半导体中掺杂 3 价元素，其多数载流子是空穴，少数载流子是自由电子。
40. N 型半导体是在本征半导体中掺杂 5 价元素，其多数载流子是 自由电 子 ，少数载流子是 空穴 。 14．若三极管工作在放大区，其发射结必须 正偏 、集电结必须 反偏 ；三极管最重要的特性是具有 电流放大 作用。 15.根据换路定则，如果电路在t=0时刻发生换路，则电容的电压u c(0+)= uc(0-) , 电感电流i l (0+)= i l (0-) 。 16.三极管工作时，有三种可能的工作状态，它们分别是__放大状态_、___饱和状态、___ 截止状态_____。 38．3个输入的译码器，最多可译出 __8____(2×2×2)____ 路的输出。 17.4个输入的译码器，最多可译出 __16___（2×2×2×2）______ 路的输出。 18.根据逻辑功能的不同，可将数字电路分为___组合______逻辑电路和 时序________逻辑电路两大类。 19.F=A —— (B+C) +AB C —— 的最小项表达式是 m1+m2+m3+m6 。 20．两个电压值不同的理想电压源并联，在实际电路中将 不允许（或不存在） 。 33．两个电流值不同的理想电流源串联，在实际电路中将 不允许（或不存 在） 。 21.基本数字逻辑关系有 与 、 或 、 非 三种。
《电路与电子技术基础》参考解答 习题七 7-1 什么是静态工作点如何设置静态工作点若静态工作点设置不当会出现什么问题估算静态工作点时，应根据放大电路的直流通路还是交流通路 答：所谓静态工作点就是输入信号为零时，电路处于直流工作状态，这些直流电流、电压的数值在三极管特性曲线上表示为一个确定的点，设置静态工作点的目的就是要保证在被被放大的交流信号加入电路时，不论是正半周还是负半周都能满足发射结正向偏置，集电结反向偏置的三极管放大状态。 可以通过改变电路参数来改变静态工作点，这就可以设置静态工作点。 若静态工作点设置的不合适，在对交流信号放大时就可能会出现饱和失真（静态工作点偏高）或截止失真（静态工作点偏低）。 估算静态工作点是根据放大电路的直流通路。 7-2 试求题图7-1各电路的静态工作点。设图中的所有三极管都是硅管。 解：图(a)静态工作点 V R I U U mA I I A mA I c c cc ce b c b 3.14101107.9247.9194.050194194.010 1207 .024333 =???-=-==?===≈?-=-βμ 图(b)和图(c)的发射结反向偏置，三极管截止，所以I b =0，I c =βI b ≈0，三极管工作在截止区，U ce ≈U cc 。 图(d)的静态工作点 c R e R b 3V 6V R e R b 1 R e
) 1.3712(]10)212(1065.212[)]()6(6[65.226026.01 65.21027 .06333 --=?+??--=+----≈=≈=≈+= =?-= -e c c ce e c e b e R R I U mA I I A mA I I mA I μβ 依此I c 电流，在电阻上的压降高于电源电压，这是不可能的，由此可知电流要小于此值，即三极管工作在饱和状态。 图(e)的静态工作点 V R I U U mA I I I I mA I V U e e cc ce e b e c e B 3.161021085.3240475.01 8085.3185.310 27.08810310)6030(24333 3 3=???-=-==+=+=≈=?-==???+= -β 7-3 放大电路的输入电阻与输出电阻的含义是什么为什么说放大电路的输入电阻可以用来表示放大电路对信号源电压的衰减程度放大电路的输出电阻可以用来表示放大电路带负载的能力 答：输入电阻就是将放大电路看为一个四端元件，从输入端看入的等效电阻。即输入端的电压与输入端的电流之比。输出电阻也是将放大电路看作一个四端元件，从输出端看的等效电阻。即戴维南等效电路的内阻。 因为信号源为放大电路提供输入信号，由于信号源内阻的存在，因此当提供给放大电路的信号源是电压源串电阻的形式时，输入电阻越大，则放大电路对信号源的衰减越小；若信号源是电流源与电阻并联，则输入电阻越小，放大电路对信号源的衰减越小。 放大电路我们可以根据戴维南等效电路将其化简为一个电压源与电阻的串联形式，输出电阻可以看作一个电源的内阻，因此，输出电阻越小，放大电路的带负载能力越强。 请参看下图，可以增强对上面文字描述的理解。
自考网校免费试听.自考名师.课件更新.报名演示.学习卡.最权威的师资阵容 最及时的在线答疑 全程视频授课，反复观看不限次数 自考365网校数百门课程全面招生！ 基础班＋串讲班祝您成功每一天！ 郭建华韩旺辰郝玉柱张旭娟孙茂竹白薇 浙江省2003年7月高等教育自学考试 电工与电子技术试题 课程代码：02187 一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题2分，共30分) 1.已知图示电路中的E=2V,I k=2A。电阻R1和R2消耗的总功率为（）。 A.4W B.0W C.16W D.8W 2.图示电路中，已知I1=11mA,I4=12mA,I5=6mA。I2,I3和I6的值为（）。 A.I2=-7mA,I3=-5mA,I6=18mA B.I2=-7mA,I3=5mA,I6=18mA C.I2=-7mA,I3=10mA,I6=18mA D.I2=7mA,I3=5mA,I6=18mA 3.已知单相交流电路中某负载视在功率为5kVA，有功功率为4kW，则其无功功率Q为（）。 A.1kVar B.3kVar C.9kVar D.0kVar 4.某电容C与电阻R串联，其串联等效阻抗|Z|=10Ω，已知容抗X c=7.07Ω，则电阻R为（）。 A.17.07Ω B.7.07Ω C.2.93Ω D.10Ω 5.当三相对称交流电源接成星形时，若线电压为380V，则相电压为（）。 A.3803V B.3802V C.380/3V D.380V 6.一单相变压器额定容量为50kVA，额定电压为10000/230V。则此变压器的副边绕组的额定电流为（）。
广东省高级技工学校江门分校 2013～2014学年第一学期期末考试试卷 考试科目：电路与模拟电子技术 类别：理论 试卷适用专业（计算机应用与维修） 考核时间：90分钟 一、填空题（本大题共12小题，每空1分，共35分） 请在每小题的空格中填上正确答案。错填、不填均无分。 1、用戴维南定理求等效电路的电阻时，对原网络内部电压源作_短路_处理，电流源作__开路_处理。 2、理想电压源输出的 _电压 值恒定，输出的 电流由它本身和外电路共同决定；理想电流源输出的 电流 值恒定，输出的 电压 由它本身和外电路共同决定。 3、已知正弦交流电压()V 60314sin 22200+=t u ，它的最大值为__311伏_，有效值为_220V ，角频率为___314弧度每秒，相位为__314t+60o_，初相位为_60o__。 4、电阻元件上的电压、电流在相位上是 _同相 关系；电感元件上的电压、电流相位 _相差90° ；且电压_滞后 电流；电容元件上的电压、电流相位 __90° ，且电压 _超前 电流。 5、电感元件能存储_磁场_能 6．PN 结正偏时_导通_，反偏时__截止_，所以PN 结具有_单向导电性。 7．漂移电流是反向_电流，它由_少数载流子形成，其大小与_温度_有关，而与外加电压_无关__。 8．三极管放大电路共有三种组态分别是_共射__、_共基、__共集_放大电路。 9．为了消除乙类互补功率放大器输出波形的__交越_失真，而采用_甲乙_类互补功率放大器。 10．三极管具有放大作用外部电压条件是发射结_正偏_，集电结__反偏_。 总 分 题 号 一 二 三 四 核分人 题 分 得 分 评卷人
《电路与电子技术基础》2004~2005学年第 二学期期末考试试卷（A ） 时间：120分钟 班级 学号 姓名 成绩 【注意事项】 1.答题用黑色或兰色钢笔与圆珠笔，作图可以用铅笔； 2.除可以携带指定的文具用品（钢笔、圆珠笔、铅笔、橡皮、绘图仪器、无存储功能的计算器）外，其他物品不准带入考场（手机必须关机，参考资料与书包全部放到教室前面）； 3.遇有试卷字迹不清、卷面缺损等问题，可以先举手，经监考人员同意后方可提问。 一、单项选择题（本题共40分，每题2分，将你认为正确的选项对应的字母填在括号内） 1．测得一放大电路中三极管各极电压如考试题图1所示：该管 为（C ）。 A. PNP 型硅管 B. NPN 型硅管 C. PNP 型锗管 D. NPN 型锗管 2．正常工作状态下的稳压二极管，处于伏安特性曲线中的（ B ）。 A. 正向特性工作区 B. 反向击穿区 C. 正向特性非工作区 D. 特性 ①② 1
曲线所有区域 3．组合逻辑电路的设计是指（ A ）。 A. 已知逻辑要求，求解逻辑表达式并画逻辑图的过程 B. 已知逻辑要求，列真值表的过程 C. 已知逻辑图，求解逻辑功能的过程 4．考试题图2所示电路的u S (t ) = 2 cos t V ， 则电感电流i L (t )的初相等于（ D ）。 A. 26.6° B. －26.6° C. 63.4° D. －63.4° 5．电流并联负反馈对放大器的输入、输出的电阻的影响是（ B ）。 A. 减小输入电阻及输出电阻 B. 减小输入电阻、增大输出电阻 C. 增大输入电阻、减小输出电阻 D. 增大输 入电阻及输出电阻 6．考试题图3所示电路中的电压U 为（ C ）。 A. 5V B. -5V C. 10V D. 7V 7．TTL 与非门中多余的输入端应接电平是（ C ）。 A. 低 B. 地 C. 高 D. 悬空 8．考试题图4所示电路的节点电压方程为（ ）。 考试题图3 考试题图2 u s (
《电工电子技术基础》期末考试试卷 (闭卷) 9、基本门电路有与门、或门和非门。 10、能够实现“有0出1，全1出0”逻辑关系的门电路是与非门。 11、能够实现“有1出0，全0出1”逻辑关系的门电路是或非门。 12、能够实现“相异出1，相同出0”逻辑关系的门电路是异或门。 13、在交流电中，电流、电压随时间按正弦规律变化的，称为正弦交流电。正弦交流电的三要素是指最大值、角频率、初相位。 14、工频电流的频率f= 50 Hz。 15、设u=311sin314t V，则此电压的最大值为 311V ，频率为 50HZ ，初相位为 0 。 16、在如图所示的电路，已知I1 = 1A，I2 = 3A ，I5 =4.5A，则I3 = 4 A，
I4 = 0.5 A，则I6 = 3.5 A。 17、半导体三极管是由发射极、基极、集电极三个电 极，发射结、集电结两个PN结构成。 18、三极管按其内部结构分为 NPN 和 PNP 两种类型。 19、晶体三极管作共射组态时，其输入特性与二极管类似，但其输出特性 较为复杂，可分为放大区外，还有截止区和饱和区。 20、二极管具有单相导电性特性。 二、单项选择题（每小题2分，共10分） 1、如图所示电路中，电压表的内阻Rv为20KΩ，则电压表的指示为（ B ）。 20KΩ 20KΩ A．5V B.10V C.15V D.30V 2、在三相交流电路中，当负载为对称且三角型连接时，线电流与相电流的 相位关系是（ D ）。 A. 线电压超前相电压300 B. 线电压滞后相电压300 C. 线电流超前相电流300 D. 线电流滞后相电流300 3、叠加定理可以用在线性电路中不能叠加的是（ C ）。 A、电压 B、电流 C、功率 D、电动势 4、如图所示电路中，若电阻从2Ω变到10Ω，则电流i（ C ）。 R i s A.变大 B. 变小 C.不变 D.不确定
《电路与电子技术基础》参考解答 习题一 1-1 一个继电器的线圈，电阻为48Ω，当电流为0.18A 时才能动作，问线圈两端应施加多大的电压？ 答：根据欧姆定律可得：U=IR=0.18*48=8.64V 1-2 一个1000W 的电炉，接在220V 电源使用时，流过的电流有多大？ 答：由电路的功率计算公式可知：P=UI ，所以A 55.4220 1000===U P I 1-3 求题图1-1(a)、(b)电路得U ab 。 解：（1）图(a)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，沿a —电池—c —a 回路逆时针方向绕行一周，电压方程式为： -6+4I+2I=0 即得：I=1A 则U ac =2(-I)=-2V （或者U ac =-6+4I=-2V ） 对于cb 支路：因为构不成回路，所以电流为零。故：U cb =4V # 所以：U ab =U ac +U cb =-2+4=2V # （2）图(b)，由a 到b 的电压降U ab =U ac +U cb ，假定电流方向如图所示，与(a)同理在回路中列出电压方程为： -3+1I+2I=0 即得：I=1A 则U ac =1(-I)=-1V （或者U ac =-3+2I=-1V ） 对于cb 支路：因为构不成回路，所以电流为零。故：U cb =8V 所以：U ab =U ac +U cb =-1+8=7V # 1-7 电路如题图1-2所示，求 （1）列出电路得基尔霍夫电压定律方程； （2）求出电流 （3）求U ab 及U cd 解：（1）假设电流的参考方向如图所示，对于db 支路，因为不构成回路，支路电流等于零， U db =10V 由a 点出发按顺时针方向绕行一周的KVL 电压方程式为：2I+12+1I+2I+2I+1I-8+2I=0 得：10I+4=0 # （2）求电流 由上面得回路电压方程式得： )A (4.010 4 -=- =I # 6V I 2Ω a 4Ω b c 4V 2Ω (a) I 1Ω 2Ω 3V c a 8V 5Ω b (b) 题图1-1 习题1-3电路图 I 12V 1Ω 2Ω 10V 2Ω a b c d 4Ω 2Ω 2Ω 8V 1Ω 题图1-2 习题1-7电路图
电工与电子技术试题 一、填空题（每空 1 分） 1、若各门电路的输入均为 A 和 B，且 A=0，B=1；则与非门的输出为 _________，或非门 的输出为 _________。 2、一个数字信号只有 ________种取值，分别表示为 ________ 和________。 3、模拟信号是在时间与幅值上 ________ 的，数字信号在时间与幅值上是________的。 4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________和________。 5、二进制数 A=1011010；B=10111，则 A - B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与 ________无关。 7、将________变成 ________ 的过程叫整流。 8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是 ______A。 9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻 RL=10Ω，则整 流输出电压的平均值是 ______；流过二极管的平均电流是 ______；二极管承受的最高反向 电压是 ______。 10、三极管是________控制元件，场效应管是________控制元件。 11、逻辑函数 Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。 13、作放大作用时，场效应管应工作在区。 14、放大电路的静态工作点通常是指__、和 _。 15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100, 总的放大倍数是_。
《 电路与电子技术 》计算题 1.在图所示电路中，求各支路电流。 解： I 2 = 4A I 3 = I 1 + I 2 I 3 = I 1 + 4 R 1 * I 1 + I 3*R 3 = 10 联立求解，得I 1 = 2A I3 = 6A 2．电路如题图所示，已知CC U ＝12V , 1B R ＝68kΩ, 2B R ＝22kΩ, C R ＝3kΩ，E R ＝2kΩ， L R ＝6kΩ晶体管β＝60。 （其中C be I r 26 200β+≈进行计算）。 （1）计算静态值B I ，C I ，CE U （BE U ＝0.7V ）； （2）画出微变等效电路，求电压放大倍数? u A 、输入电阻i r 和输出电阻o r 解：（1） I BQ = (V CC - U BEQ ) / R b = (12 - 0.7)/ 68 * 103
= 17μA I CQ = βI BQ = 60 * 0.17 = 10 mA U CEQ = V CC - I CQ * C R = 12 - 10* 3 = -18V U CEQ << U BEQ , 即V C < V B 电力电子技术试题 第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。 2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高 时，功率损耗主要为__开关损耗__。 3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成， 由于电路中存在电压和电流的过冲，往往需添加_保护电路__。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _ 双极型器件_ 、_复合型器件_三类。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 7.肖特基 二极管的开关损耗_小于_快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 | 9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。 10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。 11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。 的__多元集成__结构是为了便于实现门极控制关断而设计的。 的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系， 其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。 14.电力MOSFET的通态电阻具有__正__温度系数。 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。 的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以 上区段具有__正___温度系数。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属 于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力MOSFET 、IGBT _；属于单极型电力电子器件的有_电力MOSFET _，属于双 极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力MOSFET，属于电压驱动 的是电力MOSFET 、IGBT _，属于电流驱动的是_晶闸管、GTO 、GTR _。 . 第2章整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角α的最大移相范围是_0-180O_。 2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续 流二极管的电路中，晶闸管控制角α的最大移相范围是__0-180O _ ，其承受的最大正反向电压均为___，续流二极管承受的最大反向电压为___（设U2为相电压有效值）。 3.单相桥式全控整流电路中，带纯电阻负载时，α角移相范围为__0-180O _，单个晶闸管 所承受的最大正向电压和反向电压分别为__ 和_；带阻感负载时，α角移相范围为_0-90O _， 单个晶闸管所承受的最大正向电压和反向电压分别为___和___；带反电动势负载时，欲使电阻上的电流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。 4.单相全控桥反电动势负载电路中，当控制角α大于不导电角时，晶闸管的导通角=_π-α-_; 当控制角小于不导电角时，晶闸管的导通角=_π-2_。 《电路与电子技术基础》2004~2005学年第?二学期期末考试试卷（A ） 时间：120分钟 班级 学号 姓名 成绩 【注意事项】 1.答题用黑色或兰色钢笔与圆珠笔，作图可以用铅笔； 2.除可以携带指定的文具用品（钢笔、圆珠笔、铅笔、橡皮、绘图仪器、无存储功能的计算器）外，其他物品不准带入考场（手机必须关机，参考资料与书包全部放到教室前面）； 3.遇有试卷字迹不清、卷面缺损等问题，可以先举手，经监考人员同意后方可提问。 一、单项选择题（本题共40分，每题2分，将你认为正确的选项对应的 字母填在括号内） 1．测得一放大电路中三极管各极电压如考试题图1所示：该管为（C ）。 A. PNP 型硅管 B. NPN 型硅管 C. PNP 型锗管 D. NPN 型锗管 2．正常工作状态下的稳压二极管，处于伏安特性曲线中的（ B ）。 A. 正向特性工作区 B. 反向击穿区 C. 正向特性非工作区 D. 特性曲线所有区域 3．组合逻辑电路的设计是指（ A ）。 A. 已知逻辑要求，求解逻辑表达式并画逻辑图的过程 B. 已知逻辑要求，列真值表的过程 C. 已知逻辑图，求解逻辑功能的过程 4．考试题图2所示电路的u S (t ) = 2 cos t V ，则电感电流 i L (t )的初相等于（ D ）。 A. 26.6° B. －26.6° C. 63.4° D. －63.4° 5．电流并联负反馈对放大器的输入、输出的电阻的影响 是（ B ）。 A. 减小输入电阻及输出电阻 B. 减小输入电阻、增大输出电阻 C. 增大输入电阻、减小输出电阻 D. 增大输入电阻及输出电阻 6．考试题图3所示电路中的电压U 为（ C ）。 A. 5V B. -5V C. 10V D. 7V 7．TTL 与非门中多余的输入端应接电平是（ C ）。 A. 低 B. 地 C. 高 D. 悬空 8．考试题图4所示电路的节点电压方程为（ ）。 A. 11112111R U I U R R s s +=???? ??+ B. 1111 321 111R U I U R R R s s +=???? ??++ 考试题图 3 ① 1 考试题图2 u s (t 电工与电子技术试题 一、填空题（每空1分） 1、若各门电路的输入均为A和B，且A=0，B=1；则与非门的输出为_________，或非门 的输出为_________。 2、一个数字信号只有________种取值，分别表示为________ 和________ 。 3、模拟信号是在时间与幅值上________ 的，数字信号在时间与幅值上是________的。 4、根据逻辑功能的不同特点，逻辑电路可分为两大类: ________ 和________。 5、二进制数A=1011010；B=10111，则A-B=＿＿＿＿。 6、组合逻辑电路的输出仅仅只与该时刻的________ 有关，而与________ 无关。 7、将________变成________ 的过程叫整流。 8、在单相桥式整流电路中，如果负载平均电流是20A，则流过每只晶体二极管的电流是 ______A。 9、单相半波整流电路，已知变压器二次侧电压有效值为22V，负载电阻RL=10Ω，则整 流输出电压的平均值是______；流过二极管的平均电流是______；二极管承受的最高反向 电压是______。 10、三极管是________控制元件，场效应管是________控制元件。 11、逻辑函数Y=(A+B)(B+C)(C+A)的最简与或表达式为_______。 12、三极管输入特性曲线指三极管集电极与发射极间所加电压V CE一定时，与之间的关系。 13、作放大作用时，场效应管应工作在区。 14、放大电路的静态工作点通常是指__、和_。 15、某三级放大电路中，测得Av1=10,Av2=10,Av3=100,总的放大倍数是_。 电路与电子技术基础复习题 一、基本概念题： 1、电路包括电源、负载和中间环节三个组成部分。 2、电源或信号源的电压或电流，称为激励，它推动电路的工作；由它在电路各部分产生的电压和电流称为响应。 3、习惯上规定正电荷运动的方向为电流的实际方向。 4、选定同一元件的电流参考方向与电压参考方向一致，称为关联参考方向。选定同一元件的电流参考方向与电压参考方向相反，称为非关联参考方向。 5、若电阻元件的伏安特性可以用一条通过平面坐标原点的直线来表征，称为线 性电阻元件。若电阻元件的伏安特性可以用一条通过、平面坐标原点的曲线来表征，就称为非线性电阻元件。 6、在电压和电流的关联参考方向下，欧姆定律表示为u=Ri 。 在电压和电流的非关联参考方向下，欧姆定律表示为u=-Ri 。 7、基尔霍夫电流定律(KCL)：任何时刻，对任一节点，所有支路电流的代数和恒 等于零。 基尔霍夫电压定律（KVL）：任何时刻，沿任一回路各支路电压的代数和恒等于零。 8、下图所示电路中，I1=2 A，I2=3 A, I3=-2 A；I4=-3A 。 9、下图所示电路中，已知I1=1 A，I2=10A，I3=2 A，I4=-13A 。 10、1度=1KWh=3.6×106 J 11、将放大电路中的一部分或全部回送到输入回路的过程称为反馈。 12、整流的目的是将交流电变成直流电。 13、串联型稳压电路中的调整管必须工作在放大状态。 14、多级放大电路中输入信号为零时，输出信号电压不为零的现象称为零点漂 移，能够抑制此现象的放大电路是差动放大电路。 15、在时间上和数值上均作连续变化的电信号称为模拟信号；在时间上和数值 上离散的信号叫做数字信号。 16、数字电路中机器识别和常用的数制是二进制。 17、（365）10＝（101101101）2＝（555）8＝（16D）16 18、在正逻辑的约定下，“1”表示高电平，“0”表示低电平。 19、数字电路中，输入信号和输出信号之间的关系是逻辑关系，所以数字电路 也称为逻辑电路。在逻辑关系中，最基本的关系是与逻辑、或逻辑 电工与电子技术试题 第一部分 选择题 (共40分) 一、单项选择题(本大题共20小题，每小题2分，共40分)在每小题列出的四个选项中只有 一个是符合题目要求的，请将其代码填在题后的括号内。错选、多选或未选均无分。 1.电路如图所示，根据工程近似的观点，a 、b 两点间的电阻值约等于( ) A. 0.5k Ω B. 1k Ω C. 2k Ω D. 100k Ω 2.直流电路如图所示，E=15V ，I k =5A,R=5Ω，恒压源E 的工作状况是( ) A.吸收功率30W B.发出功率30W C.吸收功率75W D.发出功率75W 3.R 、L 串联的正弦交流电路如图所示，若u R =52sin(ωt+10°)V ，u L =52sin(ωt+100°)V ，则总电压u 为( ) A. 5sin(ωt+45°)V B. 10sin(ωt+55°)V C. 52sin(ωt+110°)V D. 102sin(ωt+70°)V 4.负载为三角形连接的三相电路，若每相负载的有功功率为30W ，则三相有功功率为( ) A. 0 B.303W C. 90W D. 903W 5.在正弦交流电路中，某负载的有功功率P=1000W ，无功功率Q=577var ，则该负载的功率因数为( ) A. 0.5 B. 0.577 C. 0.707 D. 0.866 6.正弦电压u 的波形如图所示，其正确的解析表达式是（ ） A. u=-311sin(250πt+ π4 )V B. u=311sin(250πt- π4 )V C. u=-311sin(500πt-3 4 π)V D. u=311sin(500πt- 3 4 π)V 7.图示正弦交流电路中U=220V，R=ωL= 1 ωC =100Ω，此电路消耗的有功功率是( ) A. 2.2×100W B. 2.22×100W C. 2.2×300W D. 2.22×300W 8.电磁系仪表的符号是( ) 9.三相异步电动机的电磁转矩与( ) A.定子电流成反比 B.定子电压成正比 C.定子电压平方成反比 D.定子电压平方成正比 10.在磁电式仪表中，为使指针平稳达到应指示位置而不发生摆动，要利用( ) A.螺旋弹簧的反作用力 B.永久磁铁产生的磁场 C.空气阻尼 D.放置可动线圈的铝框中产生的感应电流 11.三相绕线式异步电动机，当负载转矩不变而增加转子电路电阻时，电动机的转差率s( ) A.增加 B.减小 C.不变 D.忽大忽小 12.一台单相变压器额定容量为S N=15kV A，额定电压为10kV/230V，满载时负载阻抗｜Z｜ =3.45Ω，cos?=0.85，则变压器满载时，其输出的有功功率为( ) A. 15kW B. 14.75kW C. 13.75kW D. 12.47kW 13.图示稳压电路，稳压管V1与V2相同，其稳压值U Z=5.3V、正向压降0.7V，输出电压U0 为( ) A. 1.4V B. 4.6V C. 5.3V D. 6V 14.欲测单相桥式整流电路的输入电压U i及输出电压U0，应采用的方法是( ) A.用直流电压表分别测U i及U0 B.用交流电压表分别测U i及U0 C.用直流电压表测U i，用交流电压表测U0 D.用交流电压表测U i，用直流电压表测U0 15.三极管各极对公共端电位如图所示，则处于放大状态的硅三极管是( ) 电路与电子技术卷（A ） 一、填空题 1．某电路中，已知A 点电位3,12A B U V U V =-=，则电位差AB U ＝_________。 2．电路中某元件上的电压、电流取非关联参考方向，且已知：20, 3.5I mA U V =-=-，则该元件 吸收的功率P=___________。 3．如下图所示，R=2Ω，则电路中的I= ____A 。 4．220V 电网电压初相角为0°，周期为0．02s ，则其瞬时表达式u(t)= , 相量表达式U &= 。 5．电感元件电压与电流关系的相量形式为____ ____。 6. 二极管的伏安特性对温度很敏感，对应同样大小的正向电流，正向压降随温升而_______。 7．把PN 结外加正向电压时导通、外加反向电压时截止的特性叫做____________特性。 8．欲使双极型三极管工作在放大区，发射结应______偏置，集电结______偏置。 9．在放大电路中，两种主要的非线性失真为______失真和______失真。 10．差分放大电路有______种接线方式，其差模电压增益与______方式有关，与______方式无关。 二、选择题 1．就一般情况而言，一个电容上的（ ）。 A ．电压不能突变 B ．电流不能突变 C ．电压及电流均不能突变 D ．电压及电流同时发生突变 2．已知RLC 串联谐振电路的电感1L mH =，电容10C F m =，则电路的谐振角频率0 ＝（ ） A ．103 rad/s B ．10-3 rad/s C ．104 rad/s D ．10－4 rad/s 3．已知某正弦电压有效值为380V ，频率为50Hz ，初相为45度，则它的瞬时值表达式为（ ）。 A ．()()380sin 31445u t t =+o B ．()()31445u t t =+o C ．()()31445u t t =+o D ．()() 380sin 5045u t t =+o 4．稳压二极管正常工作时应工作在( )状态。 A ．放大 B ．饱和 C ．反向击穿 D ．截止区 5. 在本征半导体中掺入( )就成为P 型半导体。 A.3价元素 B.4价元素 C.5价元素 D.6价元素 6．为了稳定静态工作点，应引入（ ） 一选择题： 1、理想二极管的反向电阻为（ B ）。 A 零 B 无穷大 C 约几百千欧 D 以上都不对 1.在换路瞬间，下列各项中除( B )不能跃变外，其他全可跃变。 (a)电感电压 (b)电容电压 (c)电容电流 4.在电感性负载两端并联一定值的电容，以提高功率因素，下列说法 正确的是（ D ）。 (A)减少负载的工作电流 (B) 减少负载的有功功率 (C)减少负载的无功功率 (D) 减少线路的功率损耗 5.当三相交流发电机的三个绕组连接成星形时，若线电压 V t u BC )180sin(2380-=ω，则相电压=C u （ D ）。 (a)V t )30sin(2220-ω (b) V t )30sin(2380-ω (c) V t )120sin(2380+ω （d ）2202sin(30)t ω+ 6.两个完全相同的交流铁心线圈，分别工作在电压相同而频率不同 (f1>f2)的两电源下，此时线圈的磁通Φ1和Φ2 关系是( B )。 (a)Φ1 >Φ2 (b)Φ1<Φ2 (c)Φ1=Φ2 7.一负载电阻为RL ，经变压器接到内阻R0＝800Ω的电源上，变压器 原、副绕组的额定电流为2A ／20A ，若使从变压器原绕组看进去的等 效负载电阻RL ′＝R0时，则RL 等于（ B ） (a) 0.8Ω (b) 8Ω (c) 80Ω (d) 800Ω k的电阻中通过2mA的电流，试问电阻两端的电压是（ D ）。 1、3Ω A、10V B、6mV C、1.5V D、6V 2、有一额定值为5W 500Ω的线绕电阻，其额定电流为（ D ）。 A、2500 B、100 C、1 D、0.1 3、一个电热器从220V的电源取用的功率为1000W，如将它接到110V 的电源上，则取用的功率为（ B ）W。 A、125 B、250 C、500 D、1000 1. 稳压管起稳压作用，是利用它的（ D ）。 A 正向特性 B 单向导电性 C 双向导电性 D 反向击穿特性 2.某一负载消耗的有功功率为300W，消耗的无功功率为400var，则 该负载的视在功率为（ c ）。 (a)700VA (b)100VA (c)500VA 3.图右所示电路中P点电位为( a ) (a)5V (b)4V (c)3V (d)2V 2. 采用差分放大电路是为了（ B ） A 加强电路对称性 B 抑制零点漂移 C 增强放大倍数 一．单项选择题 1. 图示电路中,电流I＝（A ）。 A.–3 A B. 2 A C. 3 A D. 5 A 2. 图示电路中, 电压U＝（D ）。 A. 2 V B. 4 V C. 6 V D. 8 V 3. 图示电路中, 电流I＝（A ）。 A. 1 A B. 2 A C. 3 A D. 1/2 A 4. 图示电路中, 实际发出功率的元件是（D )。 A. U S 。 B. R C. U S和I S D. I S 5. 图示电路中, 电压U＝（A ）。 A. 8 V B. －8 V C. 16 V D. －16 V 6. 图示无源单口网络电路中, ab间等效电阻R ab =（B ）。 A. R1R1(R1+R2)(R1+R3)图示电路中, 电流I＝（B ）。 A. 5 A B. －5 A D. 2 A 8 . 图示一阶电路中,开关在t＝0时闭合，电容初始电压u C（0+）= ( C )。 A. -5 V B. 10 V C. 5 V D. 20 V 9. 图示电路中, 电压源单独作用时，电流I＝（B ）。 A. 0 A B. 1 A C. －1 A D. A 10. 图示电路中, ab短路线中电流I ab = ( A ）。 A. 1 A B. 2 A C. 3 A D. -1 A 11. 图示电路中, 电流I＝（A ）。 A. –4A B. 4A C. –2A D. –3A 12. 图示电路中, 电压U＝（C ）。 A. 3 V B. -3 V C. -6 V D. 6 V 13. 图示电路, ab间电压U ab = ( D )。 A. 8 V B. 7 V 。。电力电子技术期末考试试题及答案(史上最全)
