绝缘子绝缘电阻测量操作指导书
编写人：年月日
审核人：年月日
批准人：年月日
日期年月日
安徽省电力公司
安庆培训基地
2 引用文件
国家电网公司《现场标准化作业指导书编制导则》
GBJ 233-1990 《110～500kV架空电力线路施工及验收规范》DL/T 5092—1999P 《110～500kV架空送电线路设计技术规程》国家电网公司电业安全工作规程（电力线路部分）
DL/T 741-2001 架空送电线路运行规程
3 测量前准备
3．2工器具及仪表、材料
4 操作程序
4．1开工
4.2操作内容及标准
5验收总结
7、测量绝缘子绝缘电阻记录表
目录 1、编制依据 2、试验内容 3、试验的基本条件 4.发电机试验 5、电力变压器试验 6.高低压异步电动机试验 7.直流电动机试验 8.高压断路器试验 9.电压互感器试验 10.电流互感器试验 11.套管试验 12.绝缘油试验 13.隔离开关 14.避雷器试验 15·支柱绝缘子试验 16. 母线试验 17.电力电缆试验 18职业安全与环境因素
19.安全文明施工及环境管理 1、编制依据 1.1《电气装置安装工程电气设备交接试验标准》 GB 50150-91 1.2《电气装置安装工程电气设备交接试验标准条文说明》 GB 50150-91 1.3中国航空工业规划设计研究院设计图纸 1.4 厂家技术协议/技术资料 2、试验内容: 2.1 工程概况 浙江京新兴天然气发电有限公司联合循环发电厂安装一台1*50MW燃气发电机,一台65T/H余热锅炉,一台19MW汽轮发电机。 2.2电气设备一次试验范围 a. 电力变压器(两台主变.三台厂用变及一台励磁变; b. SF6断路器; c.电压互感器; d.电流互感器; e.套管; f. 绝缘油; g.隔离开关; h.避雷器;
i.支柱绝缘子 j.母线(10KV; k.电力电缆(10KV; 3、试验的基本条件 3.1 3.2 3.3物质准备及要求 a.安全围栏及标示牌若干; b.绝缘鞋,安全带若干; c.绝缘胶带若干;
d.对讲机1对; e.4米竹梯1个; f.扳手8寸4个,其它专用工具若干套; 3.4作业环境及其它应具备条件 3.4.1 电气一次设备安装基本完,场地平整。 3.4.2 试验现场应尽可能清洁,照明充足。 3.4.3 试验人员应熟悉被试设备周围环境情况。 3.4.4 所有试验人员必须了解被试设备的产品使用说明书及其结构原理,了解电气装置安装工程施工及验收规范的相关部分,熟悉电气试验作业指导书,熟悉试验标准和要求,熟悉测试仪器,对试验结果能进行分析并做出结论。 3.4.5 试验前必须接受技术交底,拟好试验结果记录表格,做到试验完,记录清楚,报告及时完成。 3.4.6 试验设备应接地良好,试验人员应有良好的绝缘保护措施, 所使用的工具应有绝缘把手。 3.4.7试验必须有操作人、监护人至少各一名,并在试验前分工明确。在进行较复杂试验时, 所有成员分工应职责明确, 以便工作顺利进行,一旦发现意外时能及时处理。3.4.8试验电源要求电压稳定,容量足够,试验接线要考虑操作方便,无论出现故障或每次试验结束均应能及时断开电源。接线时要有防止短路、接地的保护装置,电源导线绝缘应良好并敷设合理,以免受损坏及造成触电危险。 3.4.9试验设备的选择要注意型式、容量、规格,仪表选择要注意型式、精度、规格、内阻等。
避雷器试验作业指导书与试验标准 2016年12月6日
目录 第一章总则 (2) 第二章引用标准 (3) 第三章检修工作准备 (4) 第四章检修试验作业 (16) 第五章检修报告编写及要求 (27) 第六章检修工作的验收 (28)
第一章总则 第一条为了提高避雷器设备的检修质量，使设备的检修工作达到制度化、规范化，保证避雷器安全可靠运行，特制定本规范。 第二条本规范是依据国家有关标准、规程、制度并结合近年来国家电网公司输变电设备评估分析、生产运行情况分析以及设备运行经验而制定的。 第三条本文对避雷器主要检修作业的工作准备、工艺流程、试验验收等管理要求和技术手段；检修包括检查（检测）和修理两部分内容，检修工作在认真做好设备缺陷检查和诊断工作的基础上，根据修理的可能性和经济性，对设备进行修理或部件更换。 第四条本标准适用于国家电网公司系统的10kV～750kV金属氧化物避雷器以及系统标称电压10kV～500kV碳化硅阀式避雷器。
第二章引用标准 第五条以下列出了本规范应用的标准、规程和导则，但不限于此。 GB7327－1987 交流系统用碳化硅阀式避雷器 GB11032－2000 交流无间隙金属氧化物避雷器 GB2900.12－1989 电工名词术语避雷器 GB50150－1991 电气装置安装工程电气设备交接试验标准 GB/T16927.1－1997 高电压试验技术第一部分：一般试验方法GBJ 147－1990 电气装置安装工程高压电器施工及验收规范 DL/T596－1996 电力设备预防性试验规程 DL/T804－2002 交流电力系统金属氧化物避雷器使用导则 DL/T815－2002 交流输电线路用复合外套金属氧化物避雷器 Q/GDW109－2003 750kV系统用金属氧化物避雷器技术规范 GB 5 0150-2006 电气装置安装工程电气设备交接试验标准 国家电网公司《变电站管理规范》（试行） 国家电网公司《电力生产设备评估管理办法》 国家电网公司《110(66)kV～750kV避雷器技术标准》 国家电网公司《110(66)kV～750kV避雷器运行管理规范》 国家电网公司《110(66)kV～750kV避雷器技术监督规定》 国家电网公司《预防110(66)kV～750kV避雷器事故措施》 第三章检修工作准备

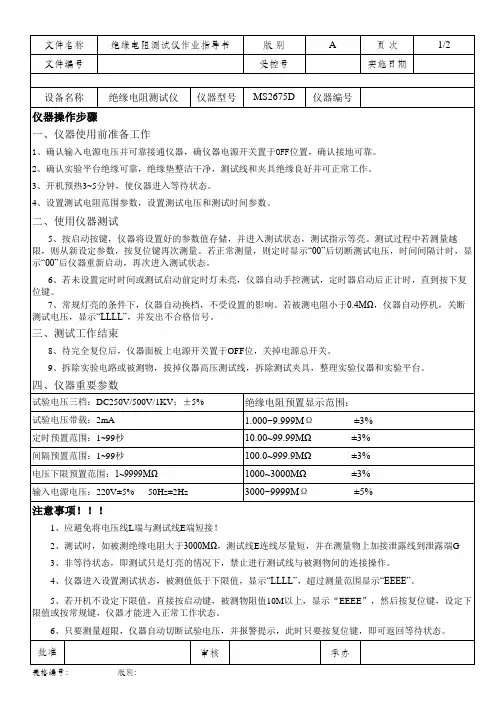

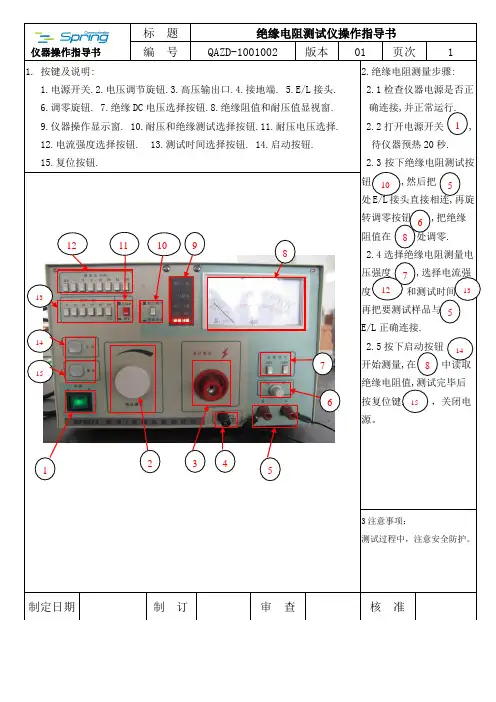

绝缘电阻测试仪操作作业指导书 一.操作说明 1-1.连接供电电源，本仪器电源要求220V±10%.50HZ； 1-2.连接测试线，将被测电阻接到仪器后面测试端，对有极性要求的被测物应注意正负极性，屏蔽线层接到接地端； 1-3.打开电源，这时仪器前面板两个窗口亮，电阻窗口显示溢出标记“1”，时间窗口显示“00”，测试前仪器应预热15分钟（如图所示） 1-4.选择参数，测试电压.量程先选定；（如图所示） 1-5.如果需要报警，则请按下“设置/测试”状态转换键，然后下启动键，这时测试灯亮，用小螺丝刀缓缓调节“预置调节”旋钮，看到右窗口显示的数值与你要求的下限报警电阻值一致时为止。最后按“复位”键，弹出“设置/测试”状态转换键按下“报警/不报警”转换键；（如图所示） 1-6.如果要求定时测试，则按下“定时”键，然后拔“定时置数”拔码，使得时间显示数符合要求；（如图所示） 1-7.开始测试，按“启动”键，测试灯亮，时间开始倒计时，测试端有高压输出，仪器进入测试状态，前面右窗口显示绝缘电阻值（警告：测试时人手请勿接触被测物）；（如图所示） 1-8.终止测试，在测试时按一下“复位”键，则终止测试。在报警状态下，如果被测物绝缘状态不好，此时仪器会自动终止测试，同时报警灯亮，并有长声提示；（如图所示） 1-9.如果量程或电压选择不当（太大），则进入测试时有间断声提示，同时电阻窗口显示
数值也不能用。如果量程选的太小，则电阻窗口显示溢出标记“1”； 二.安全警告事项 2-1.未经培训合格人员，不能随意调节该仪器参数； 2-2.请勿在腐蚀性环境中使用本仪器（不要在含有腐蚀性液体或气体的地方使用本产品，否则将本产品造成伤害）； 2-3.请勿在爆炸性环境下操作（不在存放易爆品的地方使用本产品，否则可能危及人身安全）； 2-4.请勿在严重粉尘环境下使用（本仪器内有高电压发生器件，在量粉尘会影响绝缘和散热效果）； 2-5.采用标准的电源插座（采用单相250V/10A三级标准电源插座，其接地极必须与地线相连接！）； 2-6.供电电源（打开是源前确保供电电源电压与额定电压相符，本仪器使用的电源标准为AC220±10%.50HZ） 2-7.保险丝（为了避免火灾及发生事故，请使用标准保险丝【5A】，更换保险丝前，请切断电源和负载，勿用不符合要求的保险丝或短接保险丝管座！） 2-8.，由于测试电路输出电压有上百伏或上午伏，因此测试操作要非常小心，一旦开始测试，人手绝对不能接触测试回路，也不要短路，绝对禁止在带电的电路或设备上使用本仪器。； 2-9.测试灯.超漏灯如果损坏，必须马上更换，以免引起误判； 2-10.维护事项：在确保切断电源及电源插头的前提下，方可进行仪器的日常维护.清洁或者更换保险丝等工作。仪器内部清洁工作及故障修理，必须由专业人员操作。平时严禁打开机箱，以免发生触电事故。；
目录 1.工程概况 2.施工前应具备的必要条件 3.施工机械及工器具配置 4.劳动力配置 5.质量目标 6.施工工序及施工方法 7.工序质量及工艺标准 8.职业健康安全目标 9.作业危险点分析及控制措施 10.安全文明施工及环境保护目标 11.环境因素分析及控制措施 12.成品保护措施 13.施工完成后应交付的资料 1．工程概况 施工地点及名称、范围 本施工方案适用于大唐柴窝堡风电场一期工程110kV升压站中的氧化锌避雷器安装。主要施工地点在大唐柴窝堡风电场110kV升压站内110kV区以及主变110kV中性点。 工程特点 本工程中110kV区避雷器采用Y10W-102/266W，主变区避雷器采用186W型，避雷器针对不同的使用位置，避雷器设计选用的形式亦不同。 编制依据 1.3.1《大唐柴窝堡风电场一期工程110kV升压站施工组织设计》 施工图《110kV屋外配电装置》 施工图《主变压器及其各侧引线安装》 《电气装置安装工程避雷器安装及验收规范》(GBJ 147) 《电力建设安全管理规定》2005年版 《新疆电力建设公司质量体系文件》（Q/XDJ—1－GCB－ZLCX-2003） 《输变电工程达标投产考核标准》 (2005年版)
主要工作量 2 将已编制好的施工方案进行交底，组织人力，准备好施工用工器具；注重与土建专业的密切配合，了解和掌握建筑安装工作的进展情况，及时开展避雷器安装的施工工作。施工图及技术资料文件齐全。 作业指导书及相关技术、安全措施准备完毕并批准使用。 施工用电满足施工要求。 工器具准备齐全，满足施工要求。 3．施工机械及工器具配置
4 5变电站氧化锌避雷器工程 5.1.1避雷器安装分项工程合格品率100％。 工序检验项目质量标准 5.2.1避雷器外观应完整无破损，组合单元应试验合格。 5.2.2有接线端子标识的避雷器，接线端子应经计数器接地或直接接地。 5.2.3底座中心偏差≤5mm ，安装孔中心线偏差≤5mm ，高度偏差≤5mm 。 5.2.4垂直度偏差≤‰避雷器高；并列安装的避雷器三相中心应在同一直线上。 5.2.5金属接触面应清洁，无氧化膜，并涂有电力复合脂。 5.2.6各节位置及组合符合制造厂编号规定，型号符合设计要求。 5.2.7均压环外观清洁无损坏变形并固定牢固，均压环与外套四周间隙均匀一致。 5.2.8计数器动作试验正常。 5.2.9接线端子与母线连接紧固，引线连接不使避雷器端子受力超过允许外应力，接地引线安装平直，固定牢靠。 6．施工顺序及方法 工艺流程图 施工工序及方法6.2.1配制底座 6.2.1.16.2.1.26.2.1.3
1 编写的目的及使用范围 1.1 目的： 为了便于更好地维护好断路器，保证断路器处在良好状态下运行，规范检修试验标准，编写本作业性指导书。 1.2 适用范围： 电业局所属变电站，投运断路器设备。 1.3 对工作人员的要求： 为了保证检修试验质量，做到标准化，规范化，必须按照本作业性指导书有条款进行。 1.4 引用标准： 本作业性指导书涉及到的标准很多，大致可以分为两种，一种是所涉及设备的基本标 准，一种是有关试验的标准。为精练起见，择主要标准列入。 1.4.1《电气装置安装工程电气设备交接试验标准》 GB 50150--91 国家技术监督局中华人民共和国建设部。 1.4.2《电力设备预防性试验规程》 DL/T 596—1996 中华人民共和国电力行业 1.4.3 各个厂家出厂试验报告。因断路器的型号不同，断路器的导电回路电阻值以制造厂 规定为标准。 1.4.4《电气装置工程施工及验收规范》工程建设标准规范 2.断路器试验所需工器具 2.1 断路器作业性指导书（Q/308-707。23-2001） 1本 2.2 电力设备预防性试验规程（DL/T 596-1996） 1本 2.3 电气装置安装工程电气设备交接试验标准（GB50150-91） 1本、 2.4 2500伏摇表试仪（ZG—114）1台 2.5交流介损测试仪（AI-6000 ） 1台 2.6导电回路电阻测试仪（5501） 1台 2.7交流耐压装置（YGZ-100） 1套 1
2.8温.湿度计 1个 2.9具有保护装置的试验电源 1个 3.断路器试验作业流程图（附表一） 4.测量断路器的绝缘电阻 4.1使用2500V兆欧表（电动或手摇）均可，测量断路器的分．合闸绝缘电阻。标准按 规程执行。（DL/T 596-1996）.（GB 50150-91） 4.2 MD兆欧表操作规定 4.2.1 MD兆欧表的使用操作 4.2.1.1 断开被试设备电源，并使设备短路接地充分放电，对电容较大的设备放电时间不 少于2分钟。 4.2.1.2 仪器检查：将兆欧表放置平稳，将零线接地，旋转开启按钮启动兆欧表，使表针 向无限大。然后，将火线接地，检查表针是否指零，检查无误后，开始正常工作。 4.2.1.3开始测试时，先启动兆欧表，然后将火线接于被试设备上进行测量。测量完毕后， 应先将火线离开被试品，然后关闭按纽开关。 4.2.1.4测量时间一般为一分钟，待指针稳定后，读取数值。 4.2.1.5吸收比指60秒与15秒时绝缘电阻比值。 4.2.1.6极化指数指10分钟与1分钟时绝缘电阻比值。 4.3注意事项 4.3.1使用条件，环境温度0--40度，相对湿度不超过85%。 4.3.2 电压的选择（如表） 4.3.3 在进行测量前后，对被测物一定要进行充分放电，以保证人身及仪表的安全。 4.3.4 测量时，地线与火线应分离开。 4.3.5 遇有被试设备表面潮湿时，应加屏蔽。 4.3.6 在测量大容量设备绝缘电阻时，为防止设备反充电，应先将兆欧的火线离开被试 2

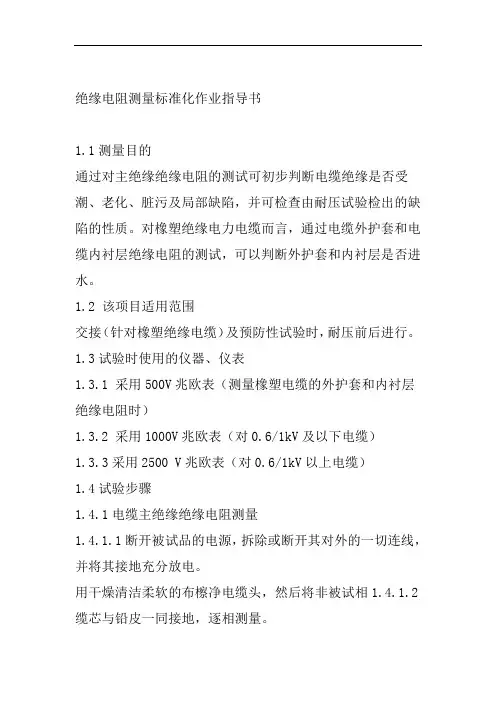

电缆绝缘电阻的正确测量 电线电缆命名与型号 命名原则及案例: 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表 0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？ 电线电缆产品的命名有以下原则： 1、产品名称中包括的内容 (1)产品应用场合或大小类名称 (2)产品结构材料或型式； (3)产品的重要特征或附加特征 基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。 2、结构描述的顺序 产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。 3、简化 在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。 案例： 额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 “额定电压8.7/15kV”——使用场合/电压等级 “阻燃”——强调的特征 “铜芯”——导体材料
“交联聚乙烯绝缘”——绝缘材料 “钢带铠装”——铠装层材料及型式(双钢带间隙绕包) “聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料) “电力电缆”——产品的大类名称 与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。 电线与电缆的区分 其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。 电线电缆的型号组成与顺序如下： [1:类别、用途] [2:导体] [3:绝缘] [4:内护层] [5:结构特征] [6:外护层或派生] [7:使锰卣] 1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。 型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。
金属氧化物避雷器电气试验标准化作业指导书一. 适用范围 本作业指导书适应于避雷器交接、大修和预防性试验。 二. 引用的标准和规程 GB50150-2006《电气装置安装工程电气设备交接试验标准》 DL/T596-1996《电力设备预防性试验规程》 三. 试验仪器、仪表及材料 本试验室主要做的试验项目： 1、测量金属氧化物避雷器及基座绝缘电阻； 2、测量金属氧化物避雷器的工频参考电压和持续电流； 3、测量金属氧化物避雷器直流参考电压和0.75倍直流参考电压下的泄露电流； 4、检查放电计数器动作情况及监视电流表指示； 5、工频放电电压试验。 注：无间隙氧化物避雷器的试验项目为1、2、3、4项,；2、3可选做一项； 有间隙氧化物避雷器试验项目为1、5项。 1.交接及大修后试验所需仪器及设备材料： 2.预防性试验所需仪器及设备材料：
四、安全工作的一般要求 1. 必须严格执行DL409-1991《电业安全工作规程》及市公司相关安全规定。 2. 现场工作负责人负责测试方案的制定及现场工作协调联络和监督。 五、试验项目 1.绝缘电阻的测量 1.1试验目的 测量避雷器的绝缘电阻，目的在于初步检查避雷器内部是否受潮；有并联电阻者可检查其通、断、接触和老化等情况。 1.2该项目适用范围 10kV及以上避雷器交接、大修后试验和预试。 1.3试验时使用的仪器 35kV及以下的用2500V兆欧表；对35kV及以上的用5000V兆欧表；低压的用500V兆欧表测量。 1.4测量步骤 1.4.1断开被试品的电源，拆除或断开对外的一切连线，将被试品接地放电。放电时应用绝缘棒等工具进行，不得用手碰触放电导线。 测量避雷器绝缘电阻接线图 1.4.2 用干燥清洁柔软的布擦去被试品外绝缘表面的脏污，必要时用适当的清洁剂洗净。 1.4.3兆欧表上的接线端子“E”是接被试品的接地端的，“L”是接高压端的，“G”是接屏蔽端的。应采用屏蔽线和绝缘屏蔽棒作连接。将兆欧表水平放稳，当兆欧表转速尚在低速旋转时，用导线瞬时短接“L”和“E”端子，其指针应指零。开路时，兆欧表转速达额定转速其指针应指“∞”。然后使兆欧表停止转动，将兆欧表的接地端与被试品的地线连接，兆欧表的高压端接上屏蔽连接线，连接线的另一端悬空(不接试品)，再次驱动兆欧表或接通电源，兆欧表的指示应
电力变压器预防性试验作业指导书 中能建安徽电力建设第二工程公司 作业指导书版本号：B版状态：执行 编号：ET-001 电力变压器预防性试验作业指导书 编制: 日期 审核：日期 批准：日期 生效日期：
电力变压器预防性试验作业指导书编号:ET-001版本号：B版状态：执行 目录 1、目的 2、适用范围 3、编制依据 4、试验项目 5、试验准备 6、试验条件 7、试验顺序 8、试验方法 9、工艺质量及计量要求 10、质量记录 11、安全管理、文明施工及环境保护 12、附录 文件修改记录： 版本号修改说明修改人审核人批准人
1目的 1.1为了确定电力变压器制造和安装质量符合有关规程规定，保证电力变压器的安 全投运。 2适用范围 2.1适用于500kV及以下电压等级的电力变压器预防性试验。 3编制依据 3.1设计院设计图纸。 3.2厂家提供的电力变压器技术资料。 3.3《电力建设安全工作规程》（火力发电厂部分）（DL5009.1-2002）。 3.4《电气装置安装工程电气设备预防性试验标准》（DL/T596-1996）。 3.5《电力建设安全健康与环境管理工作规定》（DL2002-01-21） 4试验项目： 序号试验项目备注 1.测量绕组连同套管绝缘电阻、吸收比或极化指数，测量铁芯的绝缘电阻 2.测量绕组连同套管的直流电阻 3.测量电力变压器各档位的变比及接线组别 4.测量绕组连同套管直流泄漏电流 5.测量绕组连同套管的介损以及电容值 6.高压套管的绝缘电阻以及高压套管的介损 7.变压器油试验 8.绕组交流耐压试验 5试验准备： 5.1人力资源： 5.1.1试验负责人1名。 5.1.2试验人员3名。 5.2技术资料： 5.2.1制造厂家的技术说明书。 5.2.2《电气装置安装工程电气设备预防性试验标准》（DL/T596-1996）。 5.2.3设计院图纸。
金属氧化物避雷器交接试验 作 业 指 导 书 编号：TYDQJS‐ZZ‐00 编制： 日期： 审核： 日期： 批准： 日期：
目录 1. 适用范围 (2) 2. 编写依据 (2) 3. 作业流程 (2) 4. 危险源辨识和安全措施 (3) 5. 作业准备 (3) 6. 试验作业方法 (4) 7. 质量控制措施及检验标准 (9) 8. 试验记录表格 (12) 9. 附件 (15)
1.适用范围 本作业指导书适用于金属氧化物避雷器（或过电压保护器）试验作业。 2.编写依据 序号 引用标准 标准名称 备注 1. GB 50150‐2006《电气装置安装工程电气设备交接试验标准》 2. DLT 5293‐2013 《电气装置安装工程 电气设备交接试验报告统一格式》 3. GB11032‐2010 《交流无间隙金属氧化物避雷器》 4. 《电气设备试验及故障处理实例》（第二版）（中国水利水电出版） 5. DL 408—1991 《电业安全工作规程》（含线路和变电站电气部分） 6. BDYCSY‐ZW‐08 《金属氧化物避雷器交接试验作业指导书》（南方电网） 3.作业流程 试验准备 试验接线和 空试 绝缘电阻试验 直流参考电压和持续电流试验 工频参考电压和持续电流试验 放电计数器及电流表指示检查 试验结果判定和试验记录 试验结束
注：当避雷器带有间隙保护时，必须做工频放电电压试验。 4.危险源辨识和安全措施 序号 危险源名称 危险种类危险等级危险控制（安全）措施 1. 试验设备未接地 或接地不良 设备损坏低风险 试验前，应认真检查接地线连接可靠， 接地良好 2. 试验区域未设置 安全围栏 人身伤残中等风险试验区域必须按规定设置围栏和标示牌 等安全措施，并安排专人进行监护 3. 引接试验电源时 触电 人身伤亡高风险 落实各项安全措施，加强监护 4. 试验电源不稳定 设备损坏中等风险试验前应用仪器测量电源电压，确保符 合试验要求 5. 高压试验过程中 防范措施不到位 人身伤残高风险 试验开始时，应通知附近作业人员，并 设置安全围栏，派专人把守；操作人员 应大声告知各在场人员，得到回应可以 开始，方可升压，如有异常应立即断电。 6. 登高作业安全防 护措施不完善 人身伤残高风险 使用高空平台车、梯子等作业工具登高 接线，如必须登高作业时，需正确使用 安全带，穿软底鞋 7. 设备存在感应电 人身伤残中等风险使用保安接地线 8. 高压试验过程中 发生电压反击 设备损坏中等风险严格按照规定流程或作业指导书的方法 操作 9. 被试品残余电荷 人身伤残低风险 试验后，应及时对被试品充分放电，放 电用的接地线必须可靠接地 5.作业准备 1) 人员配备 表5‐1 作业人员配备 试验名称 试验人员数量配合人员数量 备注 绝缘电阻测试 2 1 直流1mA电压和0.75U1mA下的 泄漏电流测试 3 3 工频参考电压和持续电流测试 3 3 放电计数器动作情况及监控电 流表指示检查 2 0 工频放电电压试验 3 3 试验记录 2 0 一人记录，一人复查试验设备运输 3 2 2) 工器具及仪器仪表配置

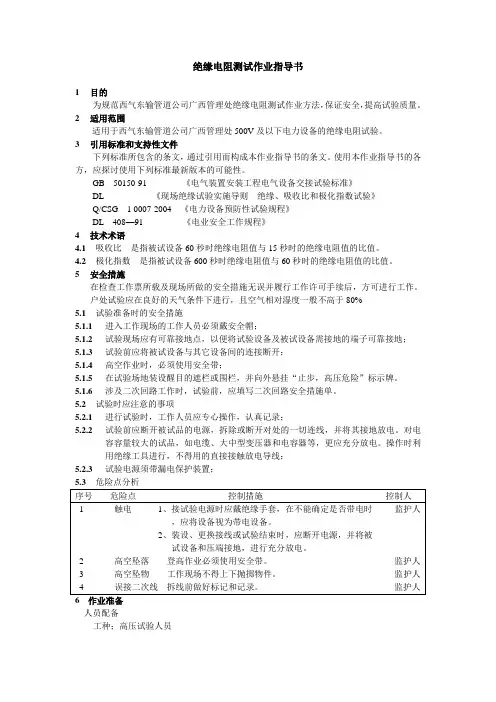

绝缘电阻正确的测量方法 在使用兆欧表时，自身会产生很高的电压，由于测量对象通常为电气设备，所以必须正确使用，否则将造成安全事故或设备事故。本文介绍如何用兆欧表正确测量绝缘电阻，供初学者参考。 一、准备工作 在使用前要做好以下准备： 1.必须切断被测设备电源，并对地短路放电，不允许在设备带电的情况下进行测量。 2.对那些可能感应出高电压的设备，必须消除这种可能性后，才能进行测量。 3.注意被测物表面需保持清洁，减小表面电阻，确保测量结果的正确性。 4.应检查兆欧表是否处于正常状态，主要检查其"0"和"∞"两点。即摇动手柄，使电机达到额定转速，在短路兆欧表时指针应指在"0"位置，而开路时指针应指在"∞"位置。 5.注意平稳、牢固地放置兆欧表，且远离较大电流导体及强磁场。 二、正确测量 在测量时，要注意兆欧表的正确接线，否则将引起不必要的误差。兆欧表的接线柱有三个：一个为"L"，即线端；一个为"E"，即地端；另一个为"G"，即屏蔽端（也叫保护环）。一般被测绝缘物体接在"L"、"E"之间，但当被测绝缘体表面严重漏电时，必须将被测物的屏蔽端或不需测量的部分与"G"端相连接。这样漏电流就经由屏蔽端"G"直接流回发电机的负端形成回路，而不再流过兆欧表的测量机构（流比计）。从根本上消除了表面漏电流的影响，特别应该注意的是测量电缆线芯和外表之 用兆欧表测量电器设备的绝缘电阻时，一定要注意"L"和"E"端不能接反。正确的接法是："L"端接被测设备导体，"E"端与接地的设备外壳相连，"G"端接被测设备的绝缘部分。如果接反了"L"和"E"端，流过绝缘体内及表面的漏电流经外壳汇集到地，由地经"L"流进流比计，使"G"失去屏蔽作用而给测量带来较大误差。另外，因为"E"端内部引线同外壳的绝缘程度低于"L"端与外壳的绝缘程度，将兆欧表放在地上，采用正确的接线方式时，"E"端对仪表外壳和外壳对地的绝缘电阻相当于短路，不会造成测量误差；而当"L"与"E"接反时，"E"对地的绝缘电阻就会与被测绝缘电阻并联，使测量结果偏小，造成较大的误差。 1 / 1
避雷器 避雷器带电测试 [1] 2.测试内容及原理 2.1 测试内容 a) 全电流 b) 阻性电流（或功率损耗） c) 泄漏电流谐波；判定老化的重要方法 d) 各相泄漏电流与运行电压相角差 2.2 测试原理 在交流电压下，避雷器的总泄漏电流包含阻性电流（有功分量）和容性电流（无功分量）。在正常运行情况下流过避雷器的主要为容性电流，阻性电流只占很小一部分，为5%～20%。但当电阻片老化后，避雷器受潮、内部绝缘部件受损以及表面严重污秽时，容性电流变化不大，阻性电流大大增加。所以带电测试
主要是检测泄漏电流及其阻性分量[3]。 3.国内常用测试方法 a) 全电流法； b) 补偿法(阻性电流法)；采用电压互感器二次接线信号(局里主要采用方式) c) 谐波法； d) 测温法; e) 改进补偿法；采用检修箱电源作为电压信号代替PT二次电压[4] 4.测试方法及测试设备 (1) 设备：南京伏安电气有限公司ZD-1型金属氧化物避雷器阻性电流带电测量仪 (2) 测试方法，可参考《金属氧化物避雷器带电测试作业指导书》[5]，目前相关测试接线方法大致有以下几种，如下图所示[6]
(3) 干扰及改进方法 干扰原因：测量三相氧化锌避雷器时，由于相间干扰影响，A、C 相电流相位都要向B 相方向偏移，一般偏移角度2°～4°左右，这导致A 相阻性电流增加，C 相变小甚至为负[6]。相间干扰向量图见图4。 改进方法:采用自动边补方式[6]，自动边补（边相补偿）原理是假定B相对A、C相影响是对称的，测量出I c超前I a的角度Φca，A相补偿Φoa=（Φca-120°）
/2，C相补偿Φoc=-（Φca-120°）/2。 5.典型故障数据 (1) 220 kV I 母A 段避雷器A 相型号为Y10W5-220 / 520W[7] 2007年7月21日 2007年8月2日 6.典型故障原因 a) 结构受损，避雷器内部受潮[4] b) MOA阀片老化，引起阀片击穿[8]
绝缘电阻测试仪操作规程 绝缘测试仪安全操作规程 1. 目的: 正确指导绝缘测试的操作、使用、维护保养。 2. 范围: 本规程适用于本公司生产过程使用绝缘测试仪的操作。 3. 检查: 3.1 检查仪器外壳是否可靠接地。 3.2 检查各显示数表指示是否正常。 3.3 检查测试线是否完好。 4. 测试: 4.1 设定绝缘测试仪:AC (交流测试);电压:1000V ;升压时间 6s ;保压时间 40s ,泄漏电流小于 10mA 。 4.2根据产品需要的测试参数调整好后,不得更改。 4.3 测试工装准备:将空插板插座孔正负极接通并引出线,将地线并联并引出线。连接绝缘测试仪红线(输出端)与正负极接通引出线,连接黑线与接地引出线,用绝缘胶布包好连接位置。 4.4 测试准备:将装配好的控制箱电源进线插头插到专用绝缘测试插板工装上,打开控制箱电源进线开关。 4.5 测试过程:打开绝缘测试电源,观察显示数据与设定标准是否相符,如符合,按下加压绿色开关,观察加压、保压 ; 泄漏电流小于 10mA 产品合格 . 如大于 10mA 则设备报警,该产品不合格。 4.5 测试完毕,按复位开关,取下被测物。 5 注意事项 5.1 测试仪器在测试前必须预热,以保证测试仪器的正常运行,测试仪器的预热时间为 3-10分钟。 5.2 为安全起见,应尽量避免检测端短路,以免损坏仪器。 5.3 当仪器在使用过程中发生意外,应立即切断电源。 5.4检查故障时,必须关掉电源。 5.5本仪器应避免阳光正面直射。 5.6本仪器应每年送到有关部门检定。 安全帽冲击穿刺试验机耐穿刺性能操作步骤 1、打开仪器的电源开关,预热 10分钟 2、将事先准备好的安全帽,正确佩戴到头模上,关好试验箱门 3、按下“吸合”按键, 电磁吸合装置工作, 把穿刺锥的上平面放在电磁装置的下平面上, 穿刺锥被吸住,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。 脚踏开关 =吸合按键, 此步骤也可这样操作, 先把穿刺锥的上平面放在电磁装置的下平面上,再踩一下脚踏开关,穿刺锥 被吸合,按下“释放”按键,电磁吸合装置停止工作,穿刺锥迅速的自由落下砸在安全帽的上端,如果安全帽被穿刺锥穿透,则报警器发出滴滴的报警声,同时操作面板上的穿透指示灯被点亮。 4、记录试验结果,打开试验箱门,取出安全帽和重锤,一次试验完成,如需继续试验重复 2-3步骤进行下次试验。 安全帽冲击穿刺试验机冲击吸收性能操作步骤 1、打开仪器的电源开关,预热 10分钟。 2、将事先准备好的安全帽, 正确佩戴到头模上, 关好试验箱门, 再按一下“清零”按键, 清除系统零点力值。

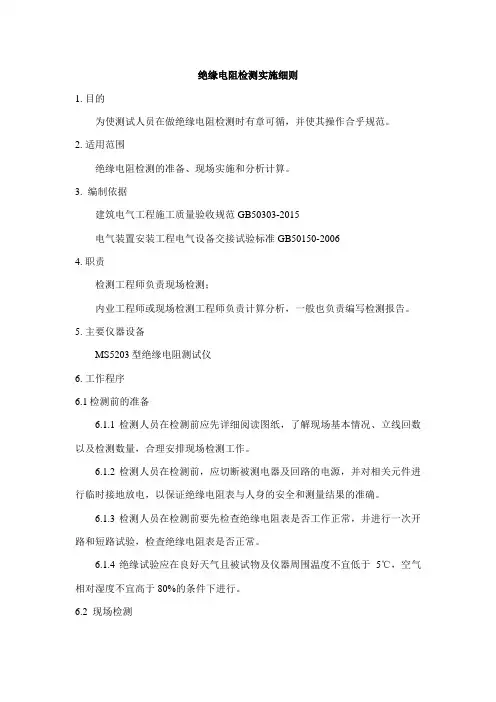

绝缘电阻的正确测量方法 一、测试内容施工现场主要测试电气设备、设施和动力、照明线路的绝缘电阻。 二、测试仪器 测试设备或线路的绝缘电阻必须使用兆欧表（摇表），不能用万用表来测试。兆欧表是一种具有高电压而且使用方便的测试大电阻的指示仪表。它的刻度尺的单位是兆欧，用ΜΩ表示。在实际工作中，需根据被测对象来选择不同电压等级和阻值测量范围的仪表。而兆欧表测量范围的选用原则是：测量范围不能过多超出被测绝缘电阻值，避免产生较大误差。施工现场上一般是测量500V以下的电气设备或线路的绝缘电阻。因此大多选用500V，阻值测量范围0----250ΜΩ的兆欧表。兆欧表有三个接线柱：即L（线路）、E（接地）、G（屏蔽），这三个接线柱按测量对象不同来选用。 三、测试方法 1、照明、动力线路绝缘电阻测试方法线路绝缘电阻在测试中可以得到相对相、相对地六组数据。首先切断电源，分次接好线路，按顺时针方向转动兆欧表的发电机摇把，使发电机转子发出的电压供测量使用。摇把的转速应由慢至快，待调速器发生滑动时，要保证转速均匀稳定，不要时快时慢，以免测量不准确。一般兆欧表转速达每分钟120转左右时，发电机就达到额定输出电压。当发电机转速稳定后，表盘上的指针也稳定下来，这时指针读数即为所测得的绝缘电阻值。测量电缆的绝缘电阻时，为了消除线芯绝缘层表面漏电所引起的测量误差，其接线方法除了使用“L”和“E”接线柱外，还需用屏蔽接线柱“G”。将“G”接线柱接至电缆绝
缘纸上。 2、电气设备、设施绝缘电阻测试方法首先断开电源，对三相异步电动机定子绕组测三相绕组对外壳（即相对地）及三相绕组之间的绝缘电阻。摇测三相异步电动机转子绕组测相对相。测相对地时“E”测试线接电动机外壳，“L”测试线接三相绕组。即三相绕组对外壳一次摇成；若不合格时则拆开单相分别摇测；测相对相时，应将相间联片取下。 四、绝缘电阻值测试标准 绝缘阻值判断 (1)、所测绝缘电阻应等于或大于一般容许的数值，各种电器的具体规定不一样，最低限值： 低压设备0.5MΩ， 3-10KV 300MΩ、 20-35KV为400MΩ、 63-220KV为800MΩ、 500KV为3000MΩ。 1、现场新装的低压线路和大修后的用电设备绝缘电阻应不小于0.5ΜΩ。 2、运行中的线路，要求可降至不小于每伏1000Ω=0.001MΩ，每千伏1 MΩ。 3、三相鼠笼异步电动机绝缘电阻不得小于0.5ΜΩ。 4、三相绕线式异步电动机的定子绝缘电阻值热态应大于0.5ΜΩ、冷态应大于2ΜΩ，转子绝缘电阻值热态应大于0.15ΜΩ、冷态应大于0.8ΜΩ。
9、横担、金具及绝缘子安装 1 适用范围 1.1 电压等级 35kV及以下配网工程。 1.2 电气类别 横担、金具及绝缘子安装制作。 2 编写依据 表2 编写依据 3 作业流程图
4 安全风险辨析与预控 4.1 横担、金具及绝缘子安装作业前，施工项目部根据该项目作业任务、施工条件，参照《电网建设施工安全基准风险指南》（下简称《指南》）开展针对性安全风险评估工作，形成该任务的风险分析表。4.2 按《指南》中与横担、金具及绝缘子安装作业相关联的《电网建设安全施工作业票》（编码：PWJX-01-01/01），结合现场实际情况进行差异化分析，确定风险等级，现场技术员填写安全施工作业票，安全员审核，施工负责人签发。 4.3 施工负责人核对风险控制措施，并在日站班会上对全体作业人员进行安全交底，接受交底的作业人员负责将安全措施落实到各作业任务和步骤中。 4.4 安全施工作业票由施工负责人现场持有，工作内容、地点不变时可连续使用10天，超过10天须重新办理作业票，在工作完成后上交项目部保存备查。 表4.1作业任务安全基准风险指南 5 作业准备 5.1 作业前施工条件 表5.1 作业前施工条件
5.2 人员、主要工器具及仪器仪表配置 表5.2 人员、主要工器具及仪器仪表配置
6 作业方法 表6 作业方法
7质量控制措施及检验标准 7.1质量控制措施 7.1.1现场负责人应根据现场情况安排技术人员负责质量监控。 7.1.2作业人员必须熟悉工程作业流程和质量检验标准；技术岗位人员必须持有与作业相应、有效的上岗证。 7.1.3现场负责人在进行安全技术交底时必须详细介绍本作业质量控制要点、常见的质量通病及其防治措施。 7.1.4作业现场必须有经审核批准的设计图纸和施工方案，作业人员必须按图施工。 7.1.5施工质量检验一般按以下方式进行。质量检验一般采用三级检验制，施工
