一点透视的画法

一点透视的画法
一点透视的画法

一点透视的画法

同学们,如果教材不能随身携带,画图的时候忘记基本画法可以及时上网查询,但是具体的画法及细部讲解还要参考教材《居住空间室内设计速查手册》

能展现室内5个界面,图面效果稳定。适于表现静态单纯的空间环境。画面中平行于基准面的各个垂直面,其水平、垂直尺寸比例不变,纵深方向的尺寸逐渐缩小,消失于灭点。

下面以一个单人卧室平面为例来说明一点透视的基本画法:

绘出右图平面的一点透视图方法如以下各个步骤图:

⑴绘制界面轮廓:

通过上图“立点”向上做垂线,与基准面交于点A。这就是灭点在基准面上

的平面位置。

并延长,与墙角线相交于点 GO JG 的距离即为该柜体在透视图中的长度。 按比例绘制基准面。

做一条平行于基准面底线的水平线,水平线与基准面底线距离为视高。(我

们习惯将视高定为1.4米)通过A 点向上做垂线,与视平线相交于点“ M , M 即是该透视 图的灭点。

分别连接四个基准面角点与灭点 M,这样就绘制出了这个单人卧室一点透视

的五个界面。

绘制出界面后还要求一个十分重要的点:距点。首先标出视平线与基准面的

交点C,自C 点开始,向右量出立距,从而得到 D 点,这就是距点。

⑵将平面“搬”到透视平面上:

基准面上的所有尺寸反映的都是物体的真实尺寸, 也叫做真高面。因此透视图中构

件、家具的尺寸都要在这个面上量取。 下面我们首先绘制这个单人卧室最右边的长柜体。

真高面上量取柜体的宽度为 600,得到点E 。连接并延长 M E 。此ME 勺延长线即为柜体的 长度所在线。

延长基准面的底线到 F,使JF 的距离等于柜体的真实长度 3000。连接距点D 与F

,

通过点G做水平线,与ME的延长线交于点HO E、J、G H所围合的橙色梯形就是

柜体在透视中的平面。通过这个方法可以求出其它家具在透视中的平面位置。

⑶把家具拉高:分别通过上图求得柜体的四个顶点向上做垂线。其中最里面的一个面与基准面重合。柜体的高度在基准面上量取于点N。以此方法求得柜体的立体图形。

,得到点K,连接M K,并延长,与柜体的垂直线交

~⑶步骤方法在顶部找到正确的透视 \ JEl

/

:

IL 准确的墨线,完成墨线底稿的制作。顶部造型也要用⑴

⑷整理造型完成透视图:求出空间的基本家具轮廓后,就要通过丰富这些构件的细节

位置,再丰富造型。(见下图)

并同时添加配景来完成最终效果。 这个过程要注意线条的美感。可以先铅笔起稿,然后描出

Tn

CAD图笔宽及字体

一点透视规划鸟瞰图画法

第二章规划专业常用透视规律 2.1一点透视鸟瞰图步骤详解 2.1.1 设计平面图转化一点透视鸟瞰图方法详解 2.2 两点透视鸟瞰图步骤详解 2.2.1规划设计平面图转化两点透视鸟瞰图方法详解2.3 三点透视鸟瞰图步骤详解 2.3.1 三点透视理论及在鸟瞰图中的运用 2.3.2 规划设计平面图转化三点透视鸟瞰图方法详解 3.3鸟瞰图中的配景表达 3.3.1 鸟瞰图中的植物画法 3.3.2 鸟瞰图中的远山、远水画法 3.3.3 满足空间的远景处理手法详解

2.1一点透视鸟瞰图步骤详解 第一步:分析 首先我们拿到一张平面图,要分析该平面图适合从哪个角度来画鸟瞰图,对于一点透视的鸟瞰图来说,往往楼层的高度是一个很重要的因素,一点透视的鸟瞰图适合前景建筑较低,远景建筑较高的角度,否则近景建筑高度过高的话就会遮挡到后面大部分的内容。我们以一张平面图来进行分析: 我们可以看到该图红色部分为高层建筑,而非红色部分建筑楼层较为平均,所以我们选择如下角度。然后将其划分为4*4的网格,以方便我们寻找透视底图当中对应的位置。

第二步:构图及透视 (1)初学画鸟瞰图时很多同学容易把画面画的过满,所以我们在画图时先画出一个距离纸边一厘米的构图框,然后再找出视平线和灭点(视平线在画面上方的三分之一处,灭点定在视平线二分之一位置靠右偏移一点的位置),在此基础上找出平面底图大概的位置。 2、将找好的底图进行等分,且找出对角线与等分线相交的点,找出网格纵向的线。 3、过相交的点找出横向的分割线,求的网格

第三步:定位 根据平面图找出对应的透视底图, 第四步:体块 找出的建筑体块进行拔高 第五步:细节及配景 1刻画出建筑的细节

一点透视的画法

一点透视的画法 同学们,如果教材不能随身携带,画图的时候忘记基本画法可以及时上网查询,但是具体的画法及细部讲解还要参考教材《居住空间室内设计速查手册》 能展现室内5个界面,图面效果稳定。适于表现静态单纯的空间环境。画面中平行于基准面的各个垂直面,其水平、垂直尺寸比例不变,纵深方向的尺寸逐渐缩小,消失于灭点。 下面以一个单人卧室平面为例来说明一点透视的基本画法: 绘出右图平面的一点透视图方法如以下各个步骤图: ⑴绘制界面轮廓: 通过上图“立点”向上做垂线,与基准面交于点A。这就是灭点在基准面上 的平面位置。

并延长,与墙角线相交于点 GO JG 的距离即为该柜体在透视图中的长度。 按比例绘制基准面。 做一条平行于基准面底线的水平线,水平线与基准面底线距离为视高。(我 们习惯将视高定为1.4米)通过A 点向上做垂线,与视平线相交于点“ M , M 即是该透视 图的灭点。 分别连接四个基准面角点与灭点 M,这样就绘制出了这个单人卧室一点透视 的五个界面。 绘制出界面后还要求一个十分重要的点:距点。首先标出视平线与基准面的 交点C,自C 点开始,向右量出立距,从而得到 D 点,这就是距点。 ⑵将平面“搬”到透视平面上: 基准面上的所有尺寸反映的都是物体的真实尺寸, 也叫做真高面。因此透视图中构 件、家具的尺寸都要在这个面上量取。 下面我们首先绘制这个单人卧室最右边的长柜体。 在 真高面上量取柜体的宽度为 600,得到点E 。连接并延长 M E 。此ME 勺延长线即为柜体的 长度所在线。 延长基准面的底线到 F,使JF 的距离等于柜体的真实长度 3000。连接距点D 与F ,

透视画法

成角透视及其运用 第一节成角透视原理及画法 ?成角透视的定义:画面物体(概括成方体)一个角对着画 者,左右侧面向视平线的两个距点或余点小时的现象就叫做成角透视。 成角透视主要特点(以成角透视立方体为例) ● 1.边棱呈两种状态,有一种原线——垂直边,有一种变线——成角边,分左右两组。 ● 2.产生两个灭点——余点,是左右两组纵深成角边的灭点,故称二点透视。两个余点在心点两侧的视平线上形成,由于观察角度的变化,决定了成角透视的余点在视平线上的位置是可移的(两个余点位置的制约关系,请参阅教材成角透视的特点(3)与(4))。 ● 3.立方体各个平面都含有成角边,都发生形变,左右成角边与画面成角互为90°余角(又称余角透视),两个侧立面,成角大的一侧离余点近,缩得窄;而另一侧成角小离余点远,展得宽;水平面离视平线近窄远宽,与视平线相贴时被压缩为水平直线。 平置正方形成角透视的原理: ●1、平置正方形的透视形四边消失于两距点。 ●2、地位左右不同的透视变化:近角正对画者时透视左右对称,远 近两角都在视垂线上。在画左右两侧时,透视形里狭长,远角向心偏斜。 ●3、地位高低不同的透视变化,比画者眼高时,越低越扁平,比画 者眼低时,越高越扁平。最后形成一水平线与视平线重叠。 ●4、地位远近不同的透视变化,越远越小,比画者眼高时,越远越 低;比画者眼低时,越远越高,最后,接近视平线。 平置正方形成角透视的画法: ●1先画出视平线和视垂线,确定心点,距点1和距点2,基线等。 ●2画出正方形平视图,设四角为ABCD。A角与画面相接。DB引垂直画面得db线。 ●3将db线定于基线上,A点边在基线上。 ●4由A点引透视线向距点1和距点2及心点消失。d,b点引透视线向心点消失,得 D',B'两交点。再由B'点引透视线向距点1消失。D'点向距点2消失得C 点。即画成ABCD正方形的成角透视图。

一点透视画法

十二、室内透视 作者:100ms.co… 文章来源:本站原创更新时间:2003-1-19 | 【字体:小大】 1.一点透视求法。 1)先按室内的实际比例尺寸确定ABCD。 2)确定视高H.L.,一般设在1.5m-1.7m之间。 3)灭点VP及M点(量点)根据画面的构图任意定。 4)从M点引到A-D的尺寸格的连线,在A-a上的交点为进深点,作垂线。 5)利用VP连接墙壁天井的尺寸分割线。 6)根据平行法的原理求出透视方格,在此基础上求出室内透视。 图例:根据室内的平面、剖面,求室内透视。 作法:1)先按室内的比例尺寸,求出室内透视格。 2)在透视方格的基础上,画出平面布置透视图。 3)在平面透视的边角点上作垂线,量出实际高度点连接完成室内透视(图41-45)。

2.二点透视求法 作法一: 1)按照一定比例确定墙角线A-B,兼作量高线。

2)AB间选定视高H.L.,过B作水平的辅助线,作G.L.用。3)在H.L.上确定灭点V1、V2,画出墙边线。 4)以V1、V2、为直径画半圆,在半圆上确定视点E。 5)根据E点,分别以V1、V2为圆心求出M1、M2量点。 6)在G.L.上,根据AB的尺寸画出等分。 7)M1、M2分别与等分点连接,求出地面、墙柱等分点。 8)各等分点分别与V1、V2连接,求出透视图(图46、47)。 作法二: 1)过P点作一水平线P-C,并按地板格等分之。

2)连结CD交视平线于M1点。 3)从M1点向P-C各等分连线,在PD上的交点,为V1方向的地板透视点,各点连接V1。 4)BP也用同理求出透视图。窗格的方法也如此(图48)。 作法三: 1)按室内实际比例画出ABCD边框。 2)确立视高H.L.,灭点V1,任意定出M点,V2灭点线,由V2交点b引垂线,求出第二灭点透视框。 3)用M点求出进深,找出CD中点O,连接V1,连接E-d。 4)再依次用对角线、分割增殖法求出透视图(图49、50)。

室内设计透视图中一点透视画法.

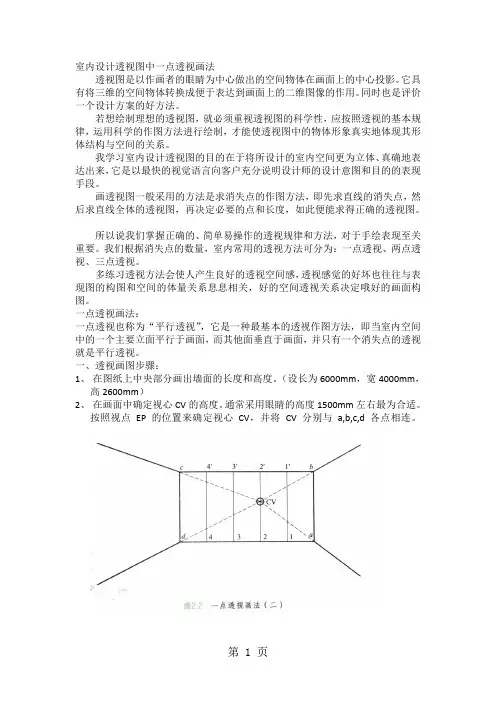

室内设计透视图中一点透视画法 透视图是以作画者的眼睛为中心做出的空间物体在画面上的中心投影。它具有将三维的空间物体转换成便于表达到画面上的二维图像的作用。同时也是评价一个设计方案的好方法。 若想绘制理想的透视图,就必须重视透视图的科学性,应按照透视的基本规律,运用科学的作图方法进行绘制,才能使透视图中的物体形象真实地体现其形体结构与空间的关系。 我学习室内设计透视图的目的在于将所设计的室内空间更为立体、真确地表达出来,它是以最快的视觉语言向客户充分说明设计师的设计意图和目的的表现手段。 画透视图一般采用的方法是求消失点的作图方法,即先求直线的消失点,然后求直线全体的透视图,再决定必要的点和长度,如此便能求得正确的透视图。 所以说我们掌握正确的、简单易操作的透视规律和方法,对于手绘表现至关重要。我们根据消失点的数量,室内常用的透视方法可分为:一点透视、两点透视、三点透视。 多练习透视方法会使人产生良好的透视空间感,透视感觉的好坏也往往与表现图的构图和空间的体量关系息息相关,好的空间透视关系决定哦好的画面构图。 一点透视画法: 一点透视也称为“平行透视”,它是一种最基本的透视作图方法,即当室内空间中的一个主要立面平行于画面,而其他面垂直于画面,并只有一个消失点的透视就是平行透视。 一、透视画图步骤: 1、在图纸上中央部分画出墙面的长度和高度。(设长为6000mm,宽4000mm,高2600mm)
