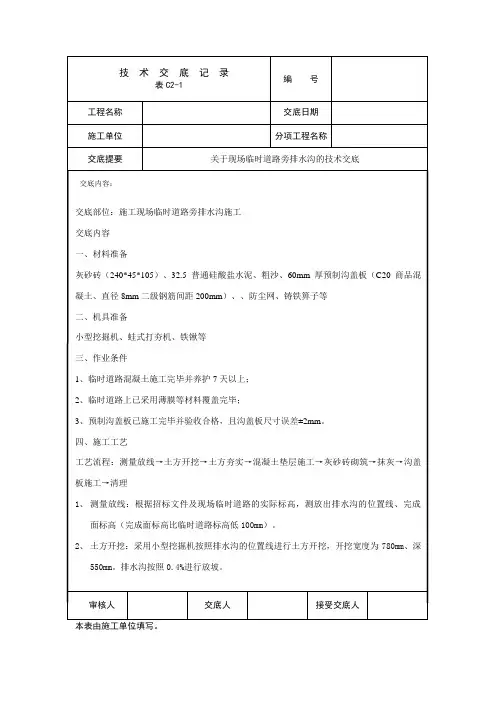

交底部位：施工现场临时道路旁排水沟施工
交底内容
一、材料准备
灰砂砖（240*45*105）、32.5普通硅酸盐水泥、粗沙、60厚预制沟盖板（C20商品混凝土、直径8二级钢筋间距200）、、防尘网、铸铁箅子等
二、机具准备
小型挖掘机、蛙式打夯机、铁锹等
三、作业条件
1、临时道路混凝土施工完毕并养护7天以上；
2、临时道路上已采用薄膜等材料覆盖完毕；
3、预制沟盖板已施工完毕并验收合格，且沟盖板尺寸误差±2。
四、施工工艺
工艺流程：测量放线→土方开挖→土方夯实→混凝土垫层施工→灰砂砖砌筑→抹灰→沟盖板施工→清理
1、测量放线：根据招标文件及现场临时道路的实际标高，测放出排水沟的位置线、完成
面标高（完成面标高比临时道路标高低100）。
2、土方开挖：采用小型挖掘机按照排水沟的位置线进行土方开挖，开挖宽度为780、深
550。排水沟按照0.4%进行放坡。
3、土方夯实：清理残余的土方，并采用蛙式打夯机对排水沟沟底土方进行夯实（夯实三
遍）；要求沟底土方无松软土。若沟底出现松软土，则必须通知项目部管理人员并按照项目部管理人员的要求采用素土进行换填。
4、混凝土垫层施工：采用C20混凝土浇筑50厚的混凝土垫层并采用铁抹子三遍收面，面
层必须无孔洞、砂眼等质量问题。
5、灰砂砖砌筑：采用砌筑灰砂砖砌筑排水沟两侧墙体、砌筑砂浆等级为M5；墙体厚度为
240、高560；砌筑方法采用一顺一丁砌法。排水井的砌法同排水沟，排水井直径1250(内径)。
具体安装见附图
6、抹灰：排水沟两侧墙体砌筑完毕后，采用1：3的水泥砂浆对排水沟两侧墙体进行抹
灰；抹灰时采用直接进行面层抹灰，无需分层抹灰即分底层抹灰、面层抹灰。掉落沟底的水泥砂浆必须清理干净。
7、沟盖板安装：待抹灰完成三天后，即可进行预制沟盖板安装；安装前先对沟盖板进行
挑选，根据尺寸不同进行选择安装；安装时，若沟盖板与下方排水沟才在缝隙，则采用干硬性水泥砂浆进行垫实。每个30米双排铸铁箅子；同时按照招标文件要求将排水沟盖板与排水井盖板相连接。排水井沟盖板安装要求方向一致、盖板与下方沟体无缝隙等。
五、质量要求
1、排水沟沟底土方夯实、无松软土；
2、排水沟墙体及抹灰平整度、垂直度、宽度误差均为0-5；
3、沟盖板安装方向一致、周边缝隙。
六、安全文明施工
1、进入施工现场佩带安全帽、禁止吸烟及喝酒；
2、所有进场人员均经三级安全教育合格后方可进场；
3、大型施工机械必须具有合格证、租赁合同且操作人员必须具有上岗证；
4、大型机械施工期间，施工机械周边四米范围内禁止施工人员进行施工、站立、旁观等。
5、施工期间禁止在既有道路上行搅拌砂浆；
6、预制盖板进场后堆放高度禁止超过1米；
8、每天安排施工人员对施工完毕的道路进行清扫、洒水。
