中 南 大 学
模拟电子技术试卷（第1套）
一、一、填空题（20分，每空1分）
1．双极型三极管是 控制器件，当其工作在放大区时发射结需要加 偏置，集电结需要加 偏置。场效应管是 控制器件。
2． 在有源滤波器中，运算放大器工作在 区；在滞回比较器中，运算放大器工作在 区。
3． 在三极管多级放大电路中，已知A u1＝20，A u2＝－10，A u3＝1，则可知其接法分别为：A u1是 放大器，A u2是 放大器，A u3是 放大器。
4． 在双端输入、单端输出的差动放大电路中，发射极R e 公共电阻对 信号的放大作用无影响，对 信号具有抑制作用。差动放大器的共模抑制比K CMR ＝ 。
5． 设某一阶有源滤波电路的电压放大倍数为
2001200
f
j A += ，则此滤波器为 滤波器，其通带放大倍数为 ，截止频率为 。
6． 如图所示的功率放大电路处于 类工作状态；其静态损耗为 ；电路的最大输出功率为 ；每个晶体管的管耗为最大输出功率的
倍。
二、基本题：（每题5分，共25分）
1．如图所示电路中D 为理想元件，已知u i = 5sin ωt V ，试对应u i 画出u o 的波形图。
2．测得电路中NPN型硅管的各级电位如图所示。试分析管子的工作状态（截止、饱和、放大）。3．已知BJT管子两个电极的电流如图所示。求另一电极的电流，说明管子的类型（NPN或PNP）并在圆圈中画出管子。
4．如图所示电路中，反馈元件R7构成级间负反馈，其组态为；
其作用是使输入电阻、放大电路的通频带变。
三、如图所示电路中，β＝100，
Ω
=
'
100
b b
r，试计算：(15分)
1．放大电路的静态工作点；（6分）
2．画出放大电路的微变等效电路；（3分）
3．求电压放大倍数A u、输入电阻R i和输出电阻R o；（6分）
四、判断如图所示电路中引入了何种反馈，并在深度负反馈条件下计算闭环放大倍数。（9分）
五、电路如图所示。试用相位条件判断下面的电路能否振荡，将不能振荡的电路加以改正。（6分）
六、用理想运放组成的电压比较器如图所示。已知稳压管的正向导通压降U D =0.7V ，U Z = 5V。1．试求比较器的电压传输特性；
2．若u i =6sinωt V，U R为方波如图所示，试画出u o的波形。（10分）
七、理想运放电路如图所示，设电位器动臂到地的电阻为KR W，0≤K≤1。试求该电路电压增益的调节范围。(10分)
八、一串联型稳压电路如图所示。已知误差放大器的A u >>1，稳压管的U z ＝6V，负载R L＝20Ω。1．试标出误差放大器的同相、反相端；
2．说明电路由哪几部分组成？
3．求U o的调整范围；（10分）
参考答案
一、
1．电流、正向、反向；电压。
2．线性、非线性。
3．共基、共射、共集。
4．差模、共模、oc od
A A 。
5．低通、200、200。
6．乙类、0、L CC
R V 22
、0.2。
二、
2．放大状态。
4．电压－串联、增大、宽。
三、
1． V U mA I A
I CEQ CQ BQ 2.32.222==≈μ 2． 115//-=-=be L C u r R R A β
Ω==Ω
=≈=K R R k r r R R R C o be be b b i 33.1////21
四、反馈组态为：电压－串联负反馈 1211R R F
A uf +==
五、该放大电路为共基接法，根据瞬时极性法可知引入了负反馈，不能振荡。 更正：将变压器副边的同名端标在“地”的位置即可。
六、
1． R R TH U U R R U 3221-=-=
；
＝，＝时，当；
＝，＝－时，当V 4U V 6U 0V 4U V 6U 0TH R TH R -<>i i u u
七、运放构成差动输入形式，反相端输入为U I ，同相端输入I I
U U ~0='。 I
I f I f I f o U U R R U R R U R R U ~)1(111-='++-=
八、
1．误差放大器的同相在下方、反相端在上方。
2．电路由四个部分构成：（1）由R 1、R 2和R W 构成的取样电路；（2）由运放构成负反馈误差放大器；
（3）由R 和D W 构成基准电压电路；（4）由T1和T2复合管构成调整管。 3． V U R R R R R U R R R R U R R R R R U Z w w Z w Z w w o 10~15~221221221=+++++=+"++=
---○---○--- ---○---○--- ………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试试卷(1) 20 ~20 学年 1 学期 电子技术 课程 时间100分钟 一、 选择题(本题10分，每小题2分) 1、电路如图所示，所有二极管均为理想元件，则D1、D2、D3的工作状态为（ ）。 A ．D1导通，D2、D3截止； B ．D1、D2截止，D3导通； C ．D1、D3截止，D2导通； D ．D1、D2、D3均截止； 2、存储器的电路结构中包含（ ）、存储电路和输入/输出电路（或读写控制电路）这三个组成部分。 3、已知Intel2114是1K* 4位的RAM 集成电路芯片，它有地址线（ ）条，数据线（ ）条。 4、右图所示波形反映的逻辑函数是（ ）。 （其中A 、B 为输入波形，Y 为输出波形） A ．与非； B ．异或； C ．同或； D ．或； 5、对功率放大电路的基本要求是在不失真的情况下能有（ ）。 A ．尽可能高的电压放大倍数 B.尽可能大的输出功率 C. 尽可能小的零点漂移 6、位D/A 转换器当输入数字量10000000为5v 。若只有最低位为高电平，则输出电压为（ ）v ；当输入为10001000，则输出电压为（ ）v 。 7、已知被转换的信号的上限截止频率为10kHz ，则A/D 转换器的采样频率应高于（ ）kHz ；完成一次转换所用的时间应小于（ ）。
二、简答题（24分） 1．写出下图电路输出逻辑表达式。 2．图中各触发器的初始状态Q＝0，试画出在CP信号连续作用下各触发器Q端的电压波形。 6、如图所示为一555定时器应用电路 （1）说明该电路的功能； （2）试画出电路的电压传输特性曲线。 4．下图电路中，变压器副边电压有效值为2U2。 （1）画出u2、u D1和u O的波形； （2）求出输出电压平均值U O（AV）
模拟试卷一 一、填空(16分) 1．半导体二极管的主要特性是___________ 。 2．三极管工作在放大区时, 发射结为____ 偏置, 集电结为_____偏置; 工作在饱和区时发射结为___偏置, 集电结为____偏置。3．当输入信号频率为fL和fH时, 放大倍数的幅值约下降为中频时的__倍, 或者是下降了__dB, 此时与中频时相比, 放大倍数的 附加相移约为_____ 。 4．为提高放大电路输入电阻应引入___反馈; 为降低放大电路输出电阻, 应引入_____反馈。 5．乙类功率放大电路中, 功放晶体管静态电流ICQ =____、静态时的电源功耗PDC =______。这类功放的能量转换效率在理想情况下, 可达到_____, 但这种功放有______失真。 6．在串联型稳压电路中, 引入了——负反馈; 为了正常稳压, 调整管必须工作在____区域。 二、选择正确答案填空(24分) 1．在某放大电路中, 测的三极管三个电极的静态电位分别为0 V, -10 V, -9.3 V, 则这只三极管是( )。 A．NPN 型硅管 B．NPN 型锗管 C．PNP 型硅管 D．PNP 型锗管2．某场效应管的转移特性如图１所示, 该管为 ( )。
A．P沟道增强型MOS管 B．P沟道结型场效应管 C．N沟道增强型MOS管 D．N沟道耗尽型MOS管 3．在图示2差分放大电路中, 若uI = 20 mV, 则电路的( )。 A．差模输入电压为10 mV, 共模输入电压为10 mV。 B．差模输入电压为10 mV, 共模输入电压为20 mV。 C．差模输入电压为20 mV, 共模输入电压为10 mV。 D．差模输入电压为20 mV, 共模输入电压为20 mV。 4．通用型集成运放的输入级采用差动放大电路, 这是因为它的( )。 A．输入电阻高 B．输出电阻低 C．共模抑制比大 D．电压放大倍数大 5．在图示电路中,Ri为其输入电阻, RS为常数, 为使下限频率fL 降低, 应( )。 A．减小C, 减小Ri B．减小C, 增大Ri C．增大C, 减小Ri D．增大C, 增大 Ri 6．如图所示复合管, 已知V1的 b1 = 30, V2的 b2 = 50, 则复
￥ ---○---○--- ~ 学 院 专业班级 学 号 姓 名 ………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试试卷(1) 20 ~20 学年 1 学期 电子技术 课程 时间100分钟 80学时， 5 学分，闭卷，总分100分，占总评成绩 60 % 题 号 一 】 二 三 四 五 六 七 八 合 计 ; 满 分 10 19 16 12 8 15 10 10 < 100 得 分 — 评卷人 复查人 一、选择题(本题10分，每小题2分) 1、电路如图所示，所有二极管均为理想元件，则D1、D2、D3的工作状态为（ ）。 A ．D1导通，D2、D3截止； B ．D1、D2截止，D3导通； C ．D1、D3截止，D2导通； D ．D1、D2、D3均截止； 《 2、存储器的电路结构中包含（ ）、存储电路和输入/输出电路（或读写控制电路）这三个组成部分。 3、已知Intel2114是1K* 4位的RAM 集成电路芯片，它有地址线（ ）条，数据线（ ）条。 4、右图所示波形反映的逻辑函数是（ ）。 （其中A 、B 为输入波形，Y 为输出波形） A ．与非； B ．异或； C ．同或； D ．或； 5、对功率放大电路的基本要求是在不失真的情况下能有（ ）。 A ．尽可能高的电压放大倍数 B.尽可能大的输出功率 | C. 尽可能小的零点漂移 6、位D/A 转换器当输入数字量为5v 。若只有最低位为高电平，则输出电压为（ ）得 分 …
》
二、简答题（24分） 1．写出下图电路输出逻辑表达式。 2．图中各触发器的初始状态Q＝0，试画出在CP信号连续作用下各触发器Q端的电压波形。 6、如图所示为一555定时器应用电路 （1）说明该电路的功能； （2）试画出电路的电压传输特性曲线。 4．下图电路中，变压器副边电压有效值为2U2。 （1）画出u2、u D1和u O的波形； （2）求出输出电压平均值U O（AV） 得分 评卷人
一、填空（30分，每空1分） 1、半导体中存在两种载流子，分别为 电子和 空穴 。杂质半导体分为两种，分别为 N 型半导体 和 P 型半导体 。 2、三极管实现放大作用的内部结构条件是发射区掺杂浓度 高；基区做得 很薄 ，且掺杂浓度 低 。实现放大作用的外部条件是外加电源的极性应保证了射结正偏 ；而集电结 反偏 。 3、组成放大电路的基本原则是外加电源的极性应使三极管的 发射结 正向偏置，三极管的 集电结 反向偏置，以保证三极管工作在放大区。针对放大电路的基本分析方法有两种，分别为 微变等效法 和 图解法 。 4、基本放大电路有三种组态，即 共发射极 、 共基极 和 共集电极 。多级放大电路常用的耦合方式有三种，分别为 直接耦合、阻容耦合 和变压器耦合。多级放大电路的电压放大倍数为各级电压放大倍数的 代数乘积 。 13、电压负反馈使输出电压 稳定 ，因而降低了放大电路的 输出电阻；电流负反馈使输出电流 稳定 ，因而提高了电路的 输出电阻 。串联负反馈增大 放大电路的输入电阻，并联负反馈则减小输入电阻。在实际的负反馈放大电路中，有以下四种基本的组态，分别为 电压串联负反馈、电压并联负反馈 、电流串联负反馈、电流并联负反馈。 二、按要求选其中正确的一项填入括号（20分，每小题4分） 1、在某种纯净的半导体中掺入以下杂质可以形成N 型半导体。(D) A 、含四价元素的杂质 B 、含空穴的杂质 C 、三价元素镓 D 、五价元素磷 2、在三极管的基本组态电路中(B) A 、共集组态的电压增益最大 B 、共集组态的电压增益最小 C 、共发组态的电压增益最小 D 、共基组态的电压增益最小 3、差分放大器是一种直接耦合放大器，它(D) A 、只能放大直流信号 B 、只能放大交流信号 C 、不能放大交流信号 D 、可以抑制共模信号 4、在实际工作中调整放大器的静态工作点一般是通过改变(C) A 、发射极电阻 B 、集电极电阻 C 、基极电阻 D 、三极管的值 5、判断负反馈电路可能发生自激振荡的根据有（C ） A 、负反馈深度较大的两级放大电路； B 、环路增益的幅值 1 AF ； 得分 评卷人
《模拟电子期末练习题》应用电子2班张昌文 《模拟电子技术》模拟试题一 填空题：（每空1分共40分） 1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向）导电性。 2、漂移电流是（）电流，它由（）载流子形成，其大小与（）有关，而与外加电压（）。 3、所谓理想二极管，就是当其正偏时，结电阻为（零），等效成一条直线；当其反偏时，结电阻为（无穷大），等效成断开； 4、三极管是（电流）控制元件，场效应管是（电压）控制元件。 5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 6、当温度升高时，晶体三极管集电极电流Ic（变大），发射结压降（变小）。 7、三极管放大电路共有三种组态分别是（共）、（）、（）放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（）负反馈，为了稳定交流输出电流采用（）负反馈。 9、负反馈放大电路和放大倍数AF=（），对于深度负反馈放大电路的放大倍数AF=（）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（），（）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号，而加上大小相等、极性相反的两个信号，称 为（）信号。 12、为了消除乙类互补功率放大器输出波形的（交越）失真，而采用（甲乙类）类互补功率放大器。 13、OCL电路是（双）电源互补功率放大电路；OTL电路是（单）电源互补功率放大电路。 14、共集电极电路电压放大倍数（1），输入电阻（大），输出电阻（小），常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（零点）漂移，也称（温度）漂移，所以它广泛应用于（集成）电路中。 16、用待传输的低频信号去改变高频信号的幅度称（调幅），未被调制的高频信号是运载信息的工具称（载波信号）。 17、模拟乘法器输出与输入的关系式是U0=（KU X U Y ），电路符号是（）。 二、选择题 1、稳压二极管是一个可逆击穿二极管，稳压时工作在（B）状态，但其两端电压必须（C），它的稳压值Uz才有 导通电流，否则处于（F ）状态。 A、正偏 B、反偏 C、大于 D、小于 E、导通 F、截止 2、用直流电压表测得放大电路中某三极管各极电位分别是2V、6V、2.7V，则三个电极分别是（C），该管是（D）型。 A、（ B、 C、E）B、（C、B、E）C、（E、C、B） D、（NPN） E、（PNP） 3、对功率放大器的要求主要是（B）、（D）、（E）。A、U0高 B、P0大 C、功率大 D、Ri大 E、波形不失真 4、共射极放大电路的交流输出波形上半周失真时为（b ），此时应该（ e ）偏置电阻。 A、饱和失真 B、截止失真 C、交越失真 D、增大 E、减小 5、差分放大电路是为了（C）而设置的。A、稳定Au B、放大信号C、抑制零点漂移 6、共集电极放大电路的负反馈组态是（A ）。A、压串负B、流串负C、压并负 7、差分放大电路RE上的直流电流IEQ近似等于单管集电极电流ICQ（B ）倍。A、1 B、2 C、3 8、为了使放大器带负载能力强，一般引入（A ）负反馈。A、电压B、电流C、串联
《模拟电子技术》模拟试题七 一、选择题（每空2分，共34分） 1、三端集成稳压器CXX7805的输出电压是（） A 5v B 9v C 12v 2、测某电路中三极管各极电位分别是0 V、-6V、0.2V则三极管的三个电极分别是（），该管是（）。 A (E、C、B) B(C、B、E) C(B、C、E) D(PNP) E(NPN) 3、共射极放大电路的交流输出波形上半周失真时为（）失真。共射极放大电路的交流输出波形下半周失真时为（）失真。 A 饱和 B 截止C交越D频率 4、差分放大电路是为了（）而设置的。 A稳定Au B放大信号C抑制零点漂移 5、对功率放大器的主要要求有（）（）（） A Uo高 B Po大C效率高 D Ri大 E 波形不失真 6、LM386是集成功率放大器，它可以使电压放大倍数在（）变化。 A 0-20 B 20 -200 C 200-1000 7、单相桥式整流电容波电路输出电压平均在Uo=( )U2。 A 0.45 B 0.9 C 1.2 8、当集成运放线性工作时，在两条分析依据（）（）。 A U-=U+ B I-=I+=0 C Uo=Ui D Au=1 9、对功率放大器的主要要求有（）（）（）。 A Uo高 B Po大C效率高 D Ri大 E 波形不失真 10、振荡器的输出信号最初是由（）而来的。 A基本放大器 B 选频网络C干扰或噪声信号 二、填空题（每空1分，共32分） 1、自由电子为（）载流子，空穴为（）载流子的杂质半导体称为（）半导体。 2、PN结的单向导电性，就是PN结正偏时（），反偏时（）。 3、扩展运动形成的电流是（）电流，漂移运动形成的电流是（）。 4、所谓理想二极管就是当其正偏时，结电阻为（），等效成一条直线；当其反偏时，结电阻为（），等效成开断。 5、场效应管的漏极电流ID=( ),所以它是（）控制文件。 6、当温度升高时三极管的集电极电流IC（），电流放大系数β
. ---○---○--- ---○---○--- 学 院 专业班级 学 号 姓 名 ………… 评卷密封线 ……………… 密封线内不要答题，密封线外不准填写考生信息，违者考试成绩按0分处理 ……………… 评卷密封线 ………… 中南大学考试试卷(1) 20 ~20 学年 1 学期 电子技术 课程 时间100分钟 80学时， 5 学分，闭卷，总分100分，占总评成绩 60 % 题 号 一 二 三 四 五 六 七 八 合 计 满 分 10 19 16 12 8 15 10 10 100 得 分 评卷人 复查人 一、选择题(本题10分，每小题2分) 1、电路如图所示，所有二极管均为理想元件，则D1、D2、D3的工作状态为（ ）。 A ．D1导通，D2、D3截止； B ．D1、D2截止，D3导通； C ．D1、D3截止，D2导通； D ．D1、D2、D3均截止； 2、存储器的电路结构中包含（ ）、存储电路和输入/输出电路（或读写控制电路）这三个组成部分。 3、已知Intel2114是1K* 4位的RAM 集成电路芯片，它有地址线（ ）条，数据线（ ）条。 4、右图所示波形反映的逻辑函数是（ ）。 （其中A 、B 为输入波形，Y 为输出波形） A ．与非； B ．异或； C ．同或； D ．或； 5、对功率放大电路的基本要求是在不失真的情况下能有（ ）。 A ．尽可能高的电压放大倍数 B.尽可能大的输出功率 C. 尽可能小的零点漂移 6、位D/A 转换器当输入数字量10000000为5v 。若只有最低位为高电平，则输出电压为（ ）v ；当输入为10001000，则输出电压为（ ）v 。 7、已知被转换的信号的上限截止频率为10kHz ，则A/D 转换器的采样频率应高于（ ）kHz ；完成一次转换所用的时间应小于（ ）。 得 分 评卷人

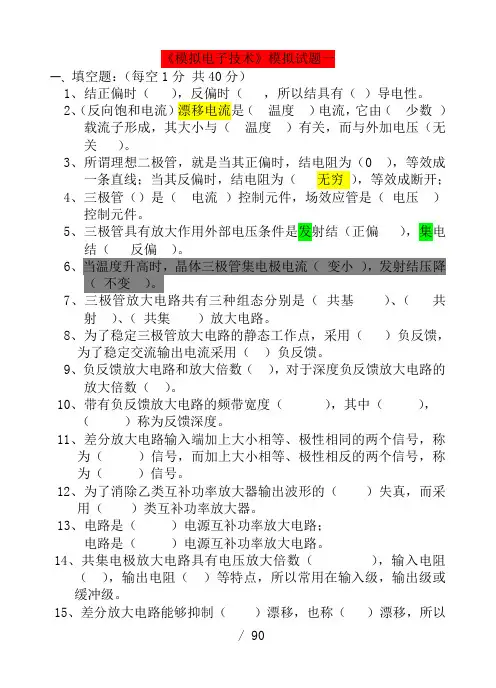

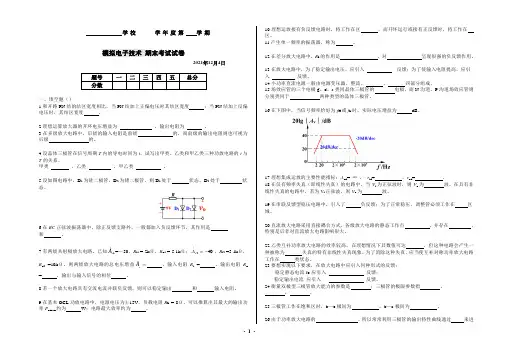

《模拟电子技术》模拟试题一 一、填空题：（每空1分共40分） 1、PN结正偏时（导通），反偏时（截止），所以PN结具有（单向） 导电性。 2、漂移电流是（温度）电流，它由（少数）载流子形成，其大小与（温 度）有关，而与外加电压（无关）。 3、所谓理想二极管，就是当其正偏时，结电阻为（0 ），等效成一条直线；当其 反偏时，结电阻为（无穷），等效成断开； 4、三极管是（电流）控制元件，场效应管是（电压）控制元件。 5、三极管具有放大作用外部电压条件是发射结（正偏），集电结（反偏）。 6、当温度升高时，晶体三极管集电极电流Ic（变小），发射结压降（不变）。 7、三极管放大电路共有三种组态分别是（共基）、（共射）、（共集） 放大电路。 8、为了稳定三极管放大电路的静态工作点，采用（电压并联）负反馈，为了稳 定交流输出电流采用（串联）负反馈。 9、负反馈放大电路和放大倍数AF=（1/（1/A+F）），对于深度负反馈放大电路 的放大倍数AF=（1/ F ）。 10、带有负反馈放大电路的频带宽度BWF=（）BW，其中BW=（）， （）称为反馈深度。 11、差分放大电路输入端加上大小相等、极性相同的两个信号，称为（）信号， 而加上大小相等、极性相反的两个信号，称为（）信号。 12、为了消除乙类互补功率放大器输出波形的（）失真，而采用（）类互 补功率放大器。 13、OCL电路是（）电源互补功率放大电路； OTL电路是（）电源互补功率放大电路。 14、共集电极放大电路具有电压放大倍数（），输入电阻（），输出电阻 （）等特点，所以常用在输入级，输出级或缓冲级。 15、差分放大电路能够抑制（）漂移，也称（）漂移，所以它广泛应用于（） 电路中。 16、用待传输的低频信号去改变高频信号的幅度称为（），未被调制的高频信 号是运载信息的工具，称为（）。
