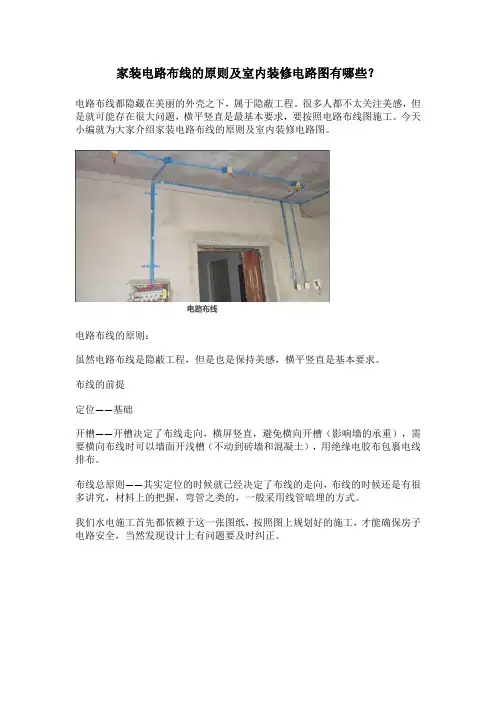

家装电路布线原理
家装电路布线原理是指根据家居需求和电气安全标准规范，将各个房间的电器连接起来，确保电器正常运行并防止电路过载或短路等电气危险。
首先，家装电路的布线原理要考虑家庭用电的基本需求。我们通常将家庭电路分为照明电路、插座电路和特殊用途电路。照明电路用于家庭的照明设备，包括各种各样的灯具和投影设备等。插座电路用于连接各种常见家电设备，如电视、冰箱、洗衣机等。特殊用途电路则是为满足特定需求而设置的电路，例如空调、电视机顶盒等。
在考虑电路布线时，我们要遵守相关电气安全标准规范。一般来说，我们会将不同层次电压的线路安排在不同的位置。高压线路，如220V电路，通常会安装在家庭电源箱附近。低压线路，如12V或24V电路，通常会被安装在需求设备附近。这样的布线可以降低主电线对辐射敏感的设备的干扰，并增加电路的安全性。
此外，电路布线时还需要注意合理的线路规划。首先，要避免过长的导线，以减少能量损失和功率降低。其次，要避免导线交叉和层叠，以防止电磁干扰和信号干扰。还要避免导线与金属物体或其他线路直接接触，以避免电流短路，导致电路故障。
在家装电路布线中，地线的设置也是十分重要的。地线是为了防止电器故障或电击事故时将电流导回地面，保护人身安全。地线一般使用黄绿双色线来标识，其
截面积应与相线一致。地线应连接到家庭电源箱的地线上，并可与地面相连。在家庭装修中，特别是在厨房、浴室等潮湿环境下，地线的设置尤为重要。
此外，布线还需要考虑配电盒的设置。配电盒是将家庭电路和电源连接起来的一个重要设备。要保证配电盒的定位合理，便于维修和操作。它应放置在通风良好的地方，远离潮湿和易燃物品。同时，配电盒应采用合适的规格和标准，以容纳所需的回路数和断路器数量。
在电路布线过程中，还要注重负载均衡。负载均衡是指将各个电器设备合理地分配到不同的电路上，以避免电流过载和过热。我们可以根据设备的功率需求和使用频率来设计负载均衡。例如，可以将耗电量较大的设备分配到不同的插座电路上，避免同一个插座上同时连接多个高功率设备。
综上所述，家装电路布线原理是基于家庭用电需求和电气安全标准规范的设计原则。合理的电路布线能确保电器正常运行，避免电气危险，并提高电器设备的使用寿命。在实际布线过程中，我们需要考虑多个因素，如电路类型、线路规划、地线设置、配电盒等，以保证安全可靠的家庭电路布线。
新房装修水电改造布线规范 新房装修的过程中，水电改造属于隐蔽工程，在做完以后就会埋进墙里，所以，很多人都不太关注美感，但这里乐乐所指的美感更多在于布线的整齐、流畅，横屏竖直是基本要求，要达到这样的要求就要严格遵守水电改造的布线规范，下面就让我们一下了解一下新房装修水电改造的布线规范有哪些。 一、新房装修水电改造布线规范 1.定位：根据设计不好的图纸上对电的用途展开定位; 2.开槽：定位完成后，水电工根据定位和水电路走向来开槽; 3.布线：根据水电路布线原则合理布线。 二、新房装修电路布线原则 1.强弱电的间距必须在750px-1250px； 2.强弱电更不能同穿一根管内； 3.管内导线总横截面面积必须大于维护管横截面面积的40%，比如说20管内最多穿着4根2.5平方的线； 4.长距离的线管尽量用整管； 5.线管如果须要相连接，必须用接点，接点和管及必须用胶粘不好； 6.如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修； 7.当布线长度少于15m或中间存有3个伸展时，在中间必须安装一个接线盒，因为收纳电线时，太长或伸展多了，线从穿线管过不去； 8.一般情况下，电线应与煤气管道相距1000px以上； 9.通常情况下，空调插座加装应离地2m以上； 10.没有特别要求的前提下，插座安装应离地750px高度； 11.控制器、插座面对面板，必须左侧零线右侧火线控制器、插座面对面板，必须左侧零线右侧火线； 12.家庭装修中，电线只能并头连接； 13.接头处使用按住接线法，必须必须结实稳固； 14.接好的线，要立即用绝缘胶布包好；
15.确认了火线、零线、地线的颜色后，以及相同相同功能的用线和线管后，颜色都无法混为一谈； 16.家里不同区域的照明、插座、空调、热水器等电路都要分开分组布线，一旦哪部分需要断电检修时，不影响其他电器的正常使用； 17.在略过电路后，领电路布置图，便利以后检修、墙面修整或在墙上踢钉子，避免电线被毁坏。 三、新房装修水管布线原则 1.水管与墙体平行，水管之间的夹角为90度； 2.冷热水管之间的距离一般在10-15cm左右，“左热右冷”是规范的铺设，冷热水管的弯头必须处于同一平面，处于下水口上方； 3.水管与电线管距离不大于55mm,这样的间距就是为了避免各种线管互相阻碍。 以上就是今天乐乐为大家介绍的关于新房装修水电改造的布线规范的知识，希望我们的知识对准备装修的业主能有所帮助。
装修施工工艺大全 一、家装电路施工工艺 一．电路改造工艺流程 1.草拟布线图。 2. 划线。确定线路终端插座，开关，面板的位置，在墙面标画出准确的位置和尺寸。 3.开槽。 4. 埋设暗盒及敷设PVC 电线管。 5. 穿线。 6. 安装开关，面板，各种插座，强弱电箱和灯具。 7. 检查。 二．电路改造的施工要点 1．设计布线时，执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。 2.开槽深度应一致，一般是PVC管直径+10MM。 3．电源线配线时，所用导线截面积应满足用电设备的最大输出功率。一般情况，照明 1.5平方，空调挂机及插座2.5平方，柜机 4.0平方，进户线10.0平方。 4.暗线敷设必须配阻燃PVC管。插座用SG20管，照明用SG16管。当管线长度超过15m或有两个直角弯时，应增设拉线盒。天棚上的灯具位设拉线盒固定。 5.PVC 管应用管卡固定。PVC 管接头均用配套接头，用PVC 胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与PVC 管用锣接固定。 6.PVC 管安装好后，统一穿电线，同一回路电线应穿入同一根管内，但管内总根数不应超过8 根，电线总截面积（包括绝缘外皮）不应超过管内截面积的 40％。 7.电源线与通讯线不得穿入同一根管内。 8.电源线及插座与电视线及插座的水平间距不应小于500mm。 9.电线与暖气、热水、煤气管之间的平行距离不应小于300mm,交叉距离不应小于100mm。
10.穿入配管导线的接头应设在接线盒内，线头要留有余量150MM ，接头搭接应牢固，绝缘带包缠应均匀紧密11 ?安装电源插座时，面向插座的左侧应接零线（N）,右侧应接相线（L）,中间上方应接保护地线（PE）。保护地线为2.5平方的双色软线。 12．当吊灯自重在3kg 及以上时，应先在顶板上安装后置埋件，然后将灯具固定在后置埋件上。严禁安装在木楔、木砖上。 13．连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端于上。 14.导线间和导线对地间电阻必须大于0.5M Q。 15.电源插座底边距地宜为300mm,平开关板底边距地宜为1300mm。挂壁空调插座的高度1900MM。脱排插座高2100MM，厨房插座高950MM，挂式消毒柜1900MM，洗衣机1000MM。电视机650MM。 16.同一室内的电源、电话、电视等插座面板应在同一水平标高上，高差应小于5mm. 17..每户应设置强弱电箱，配电箱内应设动作电流30MA 的漏电保护器，分数路经过控开后，分别控制照明，空调，插座等。控开的工作电流应与终端电器的最大工作电流相匹配，一般情况下，照明10A，插座16A，柜式空调20A，进户40-60A。 18.安装开关，面板，插座及灯具时应注意清洁，宜安排在最后一涂乳胶漆之前。 三、木地板施工要领 1.实铺地板要先安装地龙骨,然后再进行木地板的铺装。 2.龙骨的安装方法:应先在地面做预埋件,以固定木龙骨,预埋件为螺栓及铅丝,预埋件间距为800毫米,从地面钻孔下入。 3.木地板的安装方法：实铺实木地板应有基面板,基面板使用大芯板。 4.地板铺装完成后,先用刨子将表面刨平刨光,将地板表面清扫干净后涂刷地板漆,进行抛光上蜡处 5.所有木地板运到施工安装现场后,应拆包在室内存放一个星期以上,使木地板与居室温度、湿度相适应后才能使用。
家装电路施工详解 （详细图解，绝对有用） 1顶上是二级吊顶，我们就以他为例，说一下顶内的电线做法 2提醒大家一下确每一根电线都要串线管保护 筒灯的尾端是用蛇皮管保护的，因为他要弯曲与移位的需要。
3通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象
4这是第二种做法，也是施工规范上规定，我一直都是在这样做，好多年了，我祥细的说一下分支线路就是这种接法，主线路不能截断，附电线围绕主线缠绕6--8圈。电线出现打火、短路、接触不良的现象很严重，处理起来是很简单，电线打火与短路是因为没有正确的接线头造成的，接线头松动后，高负荷电流通过时就会产生电离子，电离子相互排斥样子很象电焊的焊花，同时温度也升高起来了，而且很快，如果能粘上就通电，通不了电就形成了短路。 5现在接线头如果说究的话，电线应该用防火胶布缠在里面，它的作用就是防止电打火烧坏东西，这是在吊顶内很重要，特别是现在很多吊顶材料用了木方做龙骨，更需要这样做，我在做工的时候都用它了，（吊顶内）。
的做工是否专业
7电线的打火，短路，接触不良，等等的故障不止是在接头上，还有一处是在接线盒内，有很多的现象是新房子水电都没有问题，装修结束后问题就现来了，再说一下电线盒内线头接法。看着乱其实是有规律的，红的是火线，篮的是零线，花的是地线，套线帽是一次性，有的工人打开后把线接好用胶布简单的处理一下就完事了，这是不正确的。 8上属电线盒内的接头处理是这样的
9这是线路中有外接电源时的接法，通常的电线接头都是这样的接法，才能保证电线接头不发生打火、短路，与接触不良的现象，分支线路就是这种接法，主线路不能截断，附电线围 绕主线缠绕6--8圈。
家庭装修水电布线常识家庭装修水电布线常识 水电 1、防水施工宜采用涂膜防水 2、防水工程应该在隐蔽工程施工完成并验收后做 3、防水施工完成后要做2次蓄水试验 4、浴室防水层应该不低于1.8米 5、地漏、阴阳角、管道等地方要多做一次防水 6、地漏要用防臭地漏 7、冷热水管左热右冷 8、水管尽量不要从地上走 9、冷水管在墙里要有1CM的保护层， 热水管是1.5CM，因此槽要开得深 10、装PPR管是要考虑贴好瓷砖的厚度，这样管子不会露出来 11、烧菜只有几分钟，洗菜要很久，水斗一定要买大的 12、龙头和台盆要配套，弄不好就装不上去了 13、马桶安装不能用水泥，要用硅胶 14、马桶、龙头安装好后要注意保护 15、买马桶时要考虑马桶的坑距 16、洗衣机要考虑是上排水还是下排水 17、卫生间里最好不要装电话，容易受潮 18、卫生间里的镜子要先考虑好尺寸，否则镜前灯很容易就装高了 19、卫生间管道最好留检修孔 20、强电弱电不能穿在同一根管子里 21、左零、右相上接地 22、电源插座距地300，开关1.4米 23、开关不要装在门背后 24、插座多多宜善 25、大功率电器用16A插座，如电烤箱等 26、暗盒要用好的 27、暗盒一定要和面板配套，否则有可能装不上 28、 PVC电线管内电线截面面积不得超过电线管截面面积的40% 29、卧室的空调不要对着床 30、空调洞要考虑向外倾斜，否则雨水会进来 31、灯尽量考虑双控 32、卫生间最好安装防溅插座 33、阳台上要考虑个插座 34、电线槽要横平竖直，排好照，以后用起来方便 35、公用烟道要装止逆阀 36、买来的电器一定要好好让工人看说明书 水电装修的验收知识
家庭装修电路设计图解 一、家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要； 二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。 三、目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。 1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。 2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。如果用普通的PVC管穿线，就是12元/平方的人工费。用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。 3、国标的做法就要22元了，完全不开横槽，只开竖槽。 四、水电施工的基本原则： 水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。 1、定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。 2、开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽，因为会影响墙的承受力。 3、布线：布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。
一般规定 1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。 2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。 3 、配线时，相线与零线的颜色应不同；同一住宅相线（L ）颜色应统一，零线（N ）宜用蓝色，保护线（PE ）必须用黄绿双色线。 4 、导线间和导线对地间电阻必须大于ffice:smarttags" />0.5M Ω。 5 、各弱电子系统均用星型结构。 6 、进线穿线管2~3 根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质PVC 管）。 7 、直线管的管径利用率应为50%~60% ，弯管的管径利用率应为40%~50% 。 8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。 9 、暗管直线敷设长度超过30 米时，中间应加装过线盒。 10 、暗管必须弯曲敷设时，其路由长度应≤15 米，且该段内不得有S 弯。连续弯曲超过2 次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通等。 11 、暗管弯曲半径不得小于该管外径的6~10 倍。 12 、在暗管孔内不得有各种线缆接头。 13 、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。 14 、电线与暖气、热水、煤气管之间的平行距离不应小于300mm ，交叉距离不应小于100mm 。 15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。 16 、暗盒均应该加装螺接以保护线路。 17、电路配管、配线施工及电器、灯具安装除遵守本规定外，应符合国家现行有关标准规范的规定。 18 、工程竣工后应向业主提供综合布线工程竣工简图。 主要材料质量要求 1 、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。 ①电源线：根据国家标准，单个电器支线、开关线用标准1.5 平方毫米线，主线用标准2.5 平方毫米线；空调插座用4 毫米平方线； ②背景音乐线：标准2 ×0.3 平方毫米线 ③环绕音响线：100 芯无氧铜 ④视频线：AV 影音共享线 ⑤网络线：超五类UTP 双绞线 ⑥有线电视线：宽带同轴电缆 2 、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。 3 、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。 4 、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。 5 、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。施工要点： 1 、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。 ①电源插座间距不大于3m ，距门道不超过1.5m ，距地面30cm 。（国际标准） ②所有插座距地高度30cm 。
●家装电路施工图解 ●家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材 很重要； ? 二、电线规格的选用：家庭装修中，按国家的规定，照明、开关、插座要用2.5平方的电线，空调 要用4平方的电线，热水器要用6平方的电线。 ●目前电的安装方法很多，有的是12元/平方，有的是15元/平方，做法不同，做工费用也不同。 ?功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分 4组线。 ?分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要 房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都要需要单独的空开控制。如果用普通的PVC管穿线，就是12元/平方的人工 费。用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。 ◆ ?国标的做法就要22元了，完全不开横槽，只开竖槽。 ●水电施工的基本原则：
◆水电的施工原则就是，走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地，走顶的线 在吊顶或者石膏线里面，即使出了故障，检修也方便，损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。 ?定位：首先要根据你对电的用途进行电路定位，比如，哪里要开关、哪里要插座、哪里要灯等电工会 根据你的要求进行定位。 ◆ ?开槽：定位完成后，电工根据定位和电路走向，开布线槽，线路槽很有讲究，要横平竖直，不过，规 范的做法，不允许开横槽，因为会影响墙的承受力。 ◆ ?布线：布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布 线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙。 ◆ ?弯管：冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。
完美家庭弱电布线工程-家庭弱电连接示意图（适用于强电与弱电改造） 弱电布线施工规范与工艺（适用于强电与弱电改造）一、一般规定1 、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。 2 、配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立 配线安装插座。 3 、配线时，相线与零线的颜色应不同；同一住宅相线（ L ）颜色应统一，零线（ N ） 宜用蓝色，保护线（ PE ）必须用黄绿双色线。 4 、导线间和导线对地间电阻必须大于 0.5M Ω。 5 、各弱电子系统均用星型结构。 6 、进线穿线管 2~3 根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户 内信息插座。所敷设暗管（穿线管）应采用钢管或阻 燃硬质聚氯乙烯管（硬质 PVC 管）。 7 、直线管的管径利用率应为 50%~60% ，弯管的管径利用率应为 40%~50% 。 8 、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。 9 、暗管直线敷设长度超过 30 米时，中间应加装过线盒。 10 、暗管必须弯曲敷设时，其路由长度应≤ 15 米，且该段内不得有 S 弯。连续弯曲超过 2 次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采 用国家明令禁止的三通四通等。 11 、暗管弯曲半径不得小于该管外径的 6~10 倍。 12 、在暗管孔内不得有各种线缆接头。 13 、电源线配线时，所用导线截面积应满足用电设备最大输出功率。 14 、电线与暖气、热水、煤气管之间的平行距离不应小于 300mm ，交 * 距离不应小于 100mm 。 15 、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀 紧密。 16 、暗盒均应该加装螺接以保护线路。
家装电路施工图解以及厨房下水管如何安装，收藏多学学！ 电线应该大家都接过，但接得规不规范，牢不牢固，就看各人手段了。 家庭装修中，要涉及强电（照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线,线材很重要 一、电线规格的选用：家庭装修中,按国家的规定，照明、开关、插座要用2。5平方的电线，空调要用4平方的电线,热水器要用6平方的电线。 二、目前电的安装方法很多：有的是12元/平方,有的是15元/平方，做法不同，做工费用也不同。 1、功能性的做法：主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。 2、分组做法：分组就是每个空间的都要单独分组，每个空间的空调还要单独分组,一个三房两厅就需要房间3组，客厅1组，餐厅1组,两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组，总共要12组线，每组都需要单独的空开控制。如果用普通的PVC管穿线,就是12元/平方的人工费。用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头,很费工时的,所以贵一点。强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱. 3、国标的做法就要22元了,完全不开横槽，只开竖槽。 三、水电施工的基本原则：水电的施工原则就是,走顶不走地，顶不能走，考虑走墙，墙也不能走，才考虑走地,走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便,损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管,必然会伤害到混凝土层，甚至钢筋。
1、定位：首先要根据你对电的用途进行电路定位，比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位. 2、开槽：定位完成后，电工根据定位和电路走向，开布线槽,线路槽很有讲究,要横平竖直，不过,规范的做法,不允许开横槽，因为会影响墙的承受力。 3、布线：布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂，是布线的最好选择，因为它的转角是有弧度的，线可以随时更换，而不用开墙. 4、弯管:冷弯管要用弯管工具，弧度应该是线管直径的10倍，这样穿线或拆线，才能顺利。 四、布线要遵循的原则： 布线原则(1）如下图:强弱电的间距要在30 -50公分,因为强电会干扰你的电视和电话； 布线原则(2）如上图：强弱电更不能同穿一根管内； 布线原则（3）如下图:管内导线总截面面积要小于保护管截面面积的40％，比如20管内最多穿4根2。5平方的线； 布线原则（4）如下图：长距离的线管尽量用整管; 布线原则（5）如下图：线管如果需要连接，要用接头，接头和管要用胶粘好； 布线原则（6）如下图：如果有线管在地面上，应立即保护起来，防止踩裂，影响以后的检修； 布线原则（7）如下图:当布线长度超过15米或中间有3个弯曲时，在中间应该加装一个接线盒，因为拆装电线时，太长或弯曲多了,线从穿线管过不去；
家装电线布线方法原则 一、布线的一般原则布线应根据线路要求、负载类型、场所环境等具体情况，设计相应的布线方案，采用适合的布线方式和方法，同时应遵循以下一般原则。 1．选用符合要求的导线对导线的要求包括电气性能和机械性能两方面。导线的载流量应符合线路负载的要求，并留有一定的余量。导线应有足够的耐压性能和绝缘性能，同时具有足够的机械强度。一般室内布线常采用塑料护套导线。 2．尽量避免布线中的接头布线时，应使用绝缘层完好的整根导线一次布放到头，尽量避免布线中的导线接头。因为导线的接头往往造成接触电阻增大和绝缘性能下降，给线路埋下了故障隐患。如果是暗线敷设（实际上室内布线基本上都是暗线敷设），一旦接头处发生接触不良或漏电等故障，很难查找与修复。必需的接头应安排在接线盒、开关盒、灯头盒或插座盒内。 3．布线应牢固、美观明线敷设的导线走向应保持横平竖直、固定牢固。暗线敷设的导线一般也应水平或垂直走线。导线穿过墙壁或楼板时应加装保护用套管。敷设中注意不得损伤导线的绝缘层。 二、明线明线是指将导线沿墙壁或天花板明敷设，包括塑料线卡固定、钢精扎头固定、瓷夹板固定、塑料线槽板固定等形式。明线通常采用单股绝缘硬导线或塑料护套硬导线，这样有利于固定和保持走线平直。 1．塑料线卡固定 塑料线卡固定由塑料线卡和固定钢钉组成，单线卡用于固定单根护套线；双线卡用于固定两根护套线。线卡的槽口宽度具有若干规格，以适用于不同粗细的护套线。敷设时，首先将护套线按要求放置到位，然后从一端起向另一端逐步固定。固定时，将塑料线卡卡在需固定的护套线上，钉牢固定钢钉即可。一般直线段可每间隔20cm左右固定一个塑料线卡，并保持各线卡间距一致。在护套线转角处、进入开关盒、插座盒或灯头时，应在相距5～10cm 处固定一个塑料线卡。走线应尽量沿墙角、墙壁与天花板夹角、墙壁与壁橱夹角敷设，并尽可能避免重叠交叉，既美观也便于日后维修。如果走线必须交叉，则应用线卡固定牢固。两根或两根以上护套线并行敷设时，可以用单线卡逐根固定，也可用双线卡一并固定。布线中如需穿越墙壁，应给护套线加套保护套管。保护套管可用硬塑料管，并将其端部内口打磨圆滑。 2．钢精扎头固定钢精扎头由薄铝片冲轧制成。用钢精扎头固定护套线的方法与使用塑料线卡类似，需注意的地方例如：应沿墙角或壁橱边沿敷设，直线段固定点的间距，护套线进入转角、开关盒或插座盒时的固定距离，交叉走线及并行走线的固定方法等，均与塑料线卡固定布线相同。与塑料线卡所不同的是，采用钢精扎头固定时应先将钢精扎头固定到墙上，沿确定的布线走向，用小钢钉将钢精扎头钉牢在墙上，各钢精扎头间的距离一般为20cm左右，并保持间距一致。然后将护套线放置到位，从一端起向另一端逐步固定。固定时，用钢精扎头包绕护套线并收紧即可。 3．瓷夹板固定瓷夹板适用于固定单股绝缘导线。瓷夹板有双线式、三线式等形式，包括上瓷板、下瓷板和固定螺钉，如图11所示。双线式瓷夹板具有两条线槽，用于固定两根导线。三线式瓷夹板具有3条线槽，用于固定3根导线。布线时，沿布线走向每隔80cm左右在墙壁上钻孔并钉入木楔子，各木楔子间距应一致。再将瓷夹板用木螺钉轻轻固定在木楔
家庭综合布线系统设计 一、设计准备： 1.设计选择的住房：四室两厅，一厨三卫的一套住房，参考图如下 本次设计参考图 下面是一个典型的普通家用综合布线系统的组成示意图： 本次设计参考图 2、家庭综合布线系统： 家庭综合布线系统是指将网络、电视、电话、多媒体影音等设计进行集中控制的电子系统。综合布线系统由家用信息接入箱（或称配线箱）、信号线和信号端口模块组成，各种线缆被信息接入箱集中控制，信号线和端口是各种应用系统的“神经”和“神经末梢”。 信息接入箱的作用是集中控制输入和输出的电子信号，各种线路可以在箱内跳接达成通路。在综合布线投入使用以后，平时会按需要进行线路的调配，以控制线路的具体属性和作用，这样就可以不必更改线路甚至破坏原有装修。 普通的信息接入箱至少能控制有线电视信号、电话语音信号和网络数字信号这三种电子信号；而较高级的配线箱则能控制视频、音频信号，如果房子所在的社区提供相应的服务，还可以实现电子监控、自动报警、远程抄水电煤气表等一系列功能。各种信号在信息接入箱里都有相应的功能接口模块来管理各自线路的连接。信息接入箱管理原理与电脑网络的中心机柜非常类似。 信号线传输各种电子信号，这些信号线包括：双绞线（网线）、同轴电缆、电话线、音频线、视频线及各种安防和水电煤气自动抄表的信号线、控制线。信号端口接驳终端设备。如：电视机、电话、电脑、交换机、防盗报警器、自动抄表器等。 该系统是由一个信息接入箱、各种线缆以及各个信息出口的标准接插件的级成，各个功能部件采用模块化设计和星形拓朴结构，各个模块和各个线路相互独立，单个线路出现故障，不会影响其它信息家电的使用。家庭综合布线系统的分布装置由模块化的信息接入箱来担作.主要包括：网络模块、电话模块、电视模块、影音模块四大模块，有部分有能力的家庭还可以增加防盗报警的监控模块。根据用户的实际需求可以在各个功能模块上接入、分配、转接和维护管理，从而支持电话、上网、有线电视、家庭影院、音乐欣赏、视频点播、安防报警等各种应用。 家庭综合布线的组成模块也就是信息接入箱的功能模块条，它们管理着各种信号输入和输出的连接，所有的各条来自房间各角落接口插座上的线路集中连接入各个对应功能模块的背面，有的模块有正面插口，它与房间角落对应插座的接口是一致的。另外还包括各房间的接口模块（俗称：插座）。 3、对重要原件简单介绍： 双绞线（Twisted Pair）是由两条相互绝缘的导线按照一定的规格互相缠绕（一般以顺时针缠绕）在一起而制成的一种通用配线，属于信息通信网络传输介质。双绞线过去主要是用来传输模拟信号的，但现在同样适用于数字信号的传输。双绞线是综合的一种传输介质。
家庭装修电路施工大全 一、电路改造工艺流程: 1。草拟布线图。 2。划线。确定线路终端插座，开关，面板的位置,在墙面标画出准确的位置和尺寸。 3。开槽。 4. 埋设暗盒及敷设PVC电线管。 5。穿线. 6. 安装开关，面板,各种插座，强弱电箱和灯具. 7。检查. 8. 完成电路布线图，提交公司备案。 二、电路改造的施工要点： 1．设计布线时,执行强电走上，弱电在下，横平竖直，避免交叉，美观实用的原则。 2．开槽深度应一致，一般是PVC管直径+10MM。 3．电源线配线时,所用导线截面积应满足用电设备的最大输出功率。一般情况，照明、插座2。5mm2、空调4mm2。 4．暗线敷设必须配阻燃PVC管.插座用SG20管,照明用SG16管。当管线长度超过15m或有两个直角弯时,应增设拉线盒。天棚上的灯具位设拉线盒固定。 5． PVC管应用管卡固定。PVC管接头均用配套接头，用PVC胶水粘牢，弯头均用弹簧弯曲。暗盒，拉线盒与PVC管用锣接固定. 6． PVC管安装好后，统一穿电线，同一回路电线应穿入同一根管内,但管内总根数不应超过8根,电线总截面积（包括绝缘外皮）不应超过管内截面积的40％。 7．电源线与通讯线不得穿入同一根管内。 8．电源线及插座与电视线及插座的水平间距不应小于500mm. 9．电线与暖气、热水、煤气管之间的平行距离不应小于300mm,交叉距离不应小于100mm. 10．穿入配管导线的接头应设在接线盒内，线头要留有余量150MM，接头搭接应牢固，绝缘带包缠应均匀紧密. 11．安装电源插座时，面向插座的左侧应接零线（N),右侧应接相线（L），中间上方应接保护地线(PE）。保护地线为2。5平方的双色软线。 12．当吊灯自重在3kg及以上时，应先在顶板固定。 一. 水电工程 1.在偶看来水电工程是头等重要的,面子上的东西还可能改改,这隐蔽工程,做完了封上后可不能改了。 2。脱排.热水器要尽早定下来,因为在橱柜设计时需要精确的尺寸以定位。 3。先封阳台后装空调或卫星的同学，建议阳台上先打好洞,厅里装柜机的，要确定以后出冷凝水的下水道4。在留插座位置。打洞位置时,不要指望装修公司.监理或设计师会给你什么建议，一切都要靠自己先定好 5。浴室准备上整体柜的ＴＸ，一定要在排冷。热水管前确定精确位置（主要现在很多整体浴柜都是墙出水的),不然以后就麻烦了 6。有条件的同学,建议把冰箱也定下来(主要是尺寸），方便橱柜.插座定位等 7。拖把池也留根热水管吧，方便以后洗衣时LP可以用用热水(偶的臭袜子LP坚持用手洗的）…这次偶没有留，给ＬＰ数落了好几回了….。 8。有DC的同学，做完隐蔽工程千万要自己要拍照留存…千万不要相信装修公司会给你画水电走向图就足
家庭装修电线布线标准 家庭装修中，电线布线是一个至关重要的环节。合理的电线布线不仅能够确保 家庭用电的安全，还能够美化家居环境，提高家居的舒适度。因此，家庭装修电线布线标准至关重要。下面将从电线选择、布线规范、安全防护等方面进行详细介绍。 首先，选择合适的电线材料至关重要。在家庭装修中，常用的电线材料主要有PVC绝缘电线、交联聚乙烯绝缘电线等。在选择电线材料时，首先要确保材料符 合国家标准，其次要根据家庭用电的功率和用途来选择合适的规格和型号，以确保电线能够承载家庭用电的需求。 其次，电线的布线规范也是至关重要的。在家庭装修中，电线的布线应该遵循 一定的规范，比如电线应该避免与水管、暖气管等交叉敷设，应该保持一定的安全距离。此外，电线的敷设应该尽量避免弯曲，避免在墙面上过多的穿孔，以免影响墙体的结构稳定。 另外，安全防护也是家庭电线布线的关键。在家庭装修中，应该在电线的连接 处加装绝缘套管，避免因为电线连接不牢固而造成短路、漏电等安全隐患。此外，家庭装修中的插座和开关也应该安装在干燥通风的位置，避免因为潮湿而导致电路短路。 最后，家庭装修电线布线标准也需要考虑到家庭成员的用电习惯和需求。比如，在客厅和卧室等休息区域，应该设置足够的插座，以满足家庭成员日常用电的需求；在厨房和卫生间等潮湿区域，应该选择防水防潮的电线材料，以确保家庭用电的安全。 综上所述，家庭装修电线布线标准是家庭装修中不可忽视的重要环节。选择合 适的电线材料、遵循正确的布线规范、加强安全防护以及考虑家庭成员的用电需求，都是确保家庭用电安全的关键。希望本文所述内容能够为大家在家庭装修中的电线布线提供一些参考和帮助。
单火线取电电路原理 单火线取电电路是一种常用的电路设计，其原理是通过单个火线来提供电源供电，同时使用地线作为回路。该电路设计在家居装修、电力设备和消费电子等领域得到广泛应用。本文将详细介绍单火线取电电路的原理、结构和应用。 一、原理介绍 单火线取电电路的原理基于交流电的供电方式，其中火线是交流电流的正常传输路径，而零线和地线分别用于电路的返回回路和安全保护。在传统电路设计中，通常需要同时连接火线和零线来提供电源，但单火线取电电路只需要连接火线即可，大大简化了电路的结构。 该电路的核心原理是电压的相位差。正常情况下，火线和零线的电压相位差为180度，即正负相间，而地线的电压为零。通过利用电器中的电容器或电感器，单火线取电电路可以将电流相位差适当调整，使得电流通过电器后的零线电压与电源火线电压相位差为180度，从而实现正常工作。 二、电路结构 单火线取电电路的结构相对简单，主要由电源、开关、负载和电容器或电感器组成。 1. 电源：电源是提供电流的来源，通常为交流电源。 2. 开关：开关用于控制电路的通断，可以选择手动或自动开关。
3. 负载：负载是电路中消耗电能的设备或电器，如照明灯具、家电等。 4. 电容器或电感器：电容器或电感器用于调整电流的相位差，以使 电路正常工作。 三、应用领域 单火线取电电路在各个领域都有广泛的应用，以下为几个常见的应 用领域： 1. 家居装修：单火线取电电路在家庭装修中的应用非常普遍，能够 极大地简化电线的布局，并确保安全供电。 2. 电力设备：许多大型电力设备也采用单火线取电电路，可以有效 减少线缆的使用和维护成本。 3. 消费电子：一些小型电子产品，如手机充电器、电视机和电脑等，也采用了单火线取电电路，提供便捷的电源供应方式。 4. 工业控制：在一些工业控制系统中，单火线取电电路可以简化电 设备的电源布线，并提供稳定可靠的电源供应。 四、安全注意事项 在使用单火线取电电路时，需要注意以下安全事项： 1. 确保电源的稳定性和可靠性，使用符合标准的电源设备。 2. 使用合格的开关和电器设备，确保其与单火线取电电路兼容。
家庭电路安装布线规则 电源如何安装才算符合规范 1.一般住宅开关的安装高度应是距地面1.2米。 2.拉线开关离地面安装高度要求为2米。 3.明装插座离地面安装高度要求1.3～1.5米。 4.暗装插座离地面要求0.2～0.3米。 5.室内吊灯灯具安装高度一般应大于2.5米，受条件限制可减至2.2米。 6.户外照明灯具安装高度一般不低于3米。 7.户外墙上灯具安装高度应不低于2.5米。 8.空调座【挂机】2.3米， 9.厨房插座1.5米卫生间插座不低于1.8米， 10.配电箱不低于1.8米， 11.灯距地不小于2.7米 12.闸大于配线安载电流的2倍 13.选购电源插座应留意防雷、阻燃、过载三种爱护功能，不买“三无”产品;在购买时检查产品的额定电压、电流值，应高于运用的定额等。 14.为了居家安全用电，一般要求小容量的漏电开关装在电度表后面。 15.室内布线施工后的相对地绝缘电阻至少不应小于0.5
兆欧。 16.现行的住宅设计规范要求每套住宅的进户线截面不应小于10平方毫米。 17.一般照明开关应装于火线上。 如何在墙上铺设管线 电气工程要严格根据图纸和技术规范进行施工，室内布线除通过空心楼板外均应穿管敷设，管内导线的总截面积不得大于管内径总截面积的40%，管内不得有接头和扭结。 接线盒内导线应留有余地，长度为150毫米为宜。这样，假如发生线路故障，可以对比图纸进行检查，并可更换有故障的线路。假如不按此要求埋线施工，而将导线径直埋入墙中，不但导线简单被腐蚀损坏造成漏电，而且一旦电线损坏，除了将这一线路报废外别无方法。 只有一丝不苟根据技术规范的要求仔细施工，电气工程的隐患肯定会被消灭在萌芽之中，装潢工程的质量才能得到保证。装修阅历：电路改造别嫌麻烦 首先全部电线需要都套管。否那么，时间长了这些线路一旦老化很可能产生漏电，假如换线，需要要拆墙、木地板……所以说电路改造第一步——确认施工工艺尤为重要，关系着整个工程的质量。 其次，全部线路都需要为活线。刚开始听工人介绍时我还不以为然，后来事实证明，我的想法是错的。看着他们把
家庭装修电路设计图解 一、家庭装修中,要涉及强电(照明、电器用电）和弱电（电视、电话、音响、网络等）电路线埋暗线，线材很重要; 二、电线规格的选用:家庭装修中,按国家的规定，照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。 三、目前电的安装方法很多，有的是12元/平方,有的是15元/平方，做法不同，做工费用也不同。 1、功能性的做法:主是不用分很多组，只要能达到用电的目的就可以了，一个三房两厅的房子也就是分4组线。 2、分组做法：分组就是第个空间的都要单独分组，每个空间的空调还要单独分组，一个三房两厅就需要房间3组，客厅1组，餐厅1组，两个卫生间2组，厨房1组，三个房间空调要3组，客厅空调1组,总共要12组线，每组都要需要单独的空开控制。如果用普通的PVC管穿线，就是12元/平方的人工费。用冷弯管穿线的人工费就是15元/平方，因为每个弯管都需要用弯管器作弯头，很费工时的，所以贵一点。强弱电分槽布线的，要加3元，就是18元/平方，说白了就是加多开槽的钱。 3、国标的做法就要22元了,完全不开横槽，只开竖槽。 四、水电施工的基本原则： 水电的施工原则就是，走顶不走地，顶不能走，考虑走墙,墙也不能走，才考虑走地，走顶的线在吊顶或者石膏线里面，即使出了故障，检修也方便,损失不大，如果全部走地了，检修就要指导地板掀起来，地面是混凝土结构，要埋线管，必然会伤害到混凝土层，甚至钢筋。 1、定位：首先要根据你对电的用途进行电路定位，比如,哪里要开关、哪里要插座、哪里要灯等电工会根据你的要求进行定位。 2、开槽:定位完成后，电工根据定位和电路走向,开布线槽，线路槽很有讲究，要横平竖直，不过，规范的做法，不允许开横槽,因为会影响墙的承受力. 3、布线：布线一般采用线管暗埋的方式。线管有冷弯管和PVC管两种，冷弯管可以弯曲而不断裂,是布线的最好选择，因为它的转角是有弧度的,线可以随时更换,而不用开墙。
家庭装修布线规范 一般规定 1、本章适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。 2、配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。 3、配线时，相线与零线的颜色应不同;同一住宅相线(L)颜色应统一，零线(N)宜用蓝色，保护线必须用黄绿双色线。 4、导线间和导线对地间电阻必须大于0.5MΩ。 5、各弱电子系统均用星型结构。 6、进线穿线管2~3根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管(穿线管)应采用钢管或阻燃硬质聚氯乙烯管(硬质PVC管)。 7、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。 8、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。 9、暗管直线敷设长度超过30米时，中间应加装过线盒。 10、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S 弯。连续弯曲超过2次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通等。 11、暗管弯曲半径不得小于该管外径的6~10倍。
12、在暗管孔内不得有各种线缆接头。 13、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。 14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交叉距离不应小于100mm。 15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。 16、暗盒均应该加装螺接以保护线路。 17、电路配管、配线施工及电器、灯具安装除遵守本规定外，应符合国家现行有关标准规范的规定。 18、工程竣工后应向业主提供综合布线工程竣工简图。 主要材料质量要求 1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。 ①电源线:国家标准，单个电器支线、开关线用标准1.5平方毫米线，主线用标准2.5平方毫米线;空调插座用4毫米平方线; ③环绕音响线:100芯无氧铜 ④视频线:AV影音共享线 ⑤网络线:超五类UTP双绞线 ⑥有线电视线:宽带同轴电缆 2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
家装强弱电区别 强电是指220v电压的线路,主要是照明.插座.空调和其他家用电器的电源线,如:电热水器,脱排油姻器,微波炉,电烤箱,洗碗机,洗衣机,冰箱，浴霸，电视音响等。根据民用建筑规范,照明线用1.5平方,插座2.5平方,大功率空调4平方线,目前上海民用建筑绝大部分都严格按标准施工的,家装中假如不移动强弱电箱,没有必要废弃原有的布线,全部重新穿管布线,除了极大地铺张社会资源外,在楼板上开槽,且深至甚至5厘米，这是对建筑结构的破坏！是否有些必要？值得大家深思！ 弱电是指网络,电话和电视线,还有小区的防盗监控系统的线路,强弱电穿管必需分别穿管，决不能强弱电同穿一管！有线和网络信号比较脆弱,应尽量削减接头，接线柱插,铜质暴露久了会氧化,触点接触不良产生电阻,造成信号哀减和不稳,影响电视的接收效果(图像幌动或重影)以及电脑的上网速度(可能会老是断线)。家装的网络和有线肯定要选用优质的线材和触点良好的接线座,不能贪廉价买劣质线材！ 数年前有线公司刚开通数字电视时,上门接线施工时会从楼道总盒处一线接至电视处,一机一线,即每个电视均由楼道处接至！电视图像肯定一流,有线通速度极佳！如今的新居都有弱电箱,重新布线时应选择最短路径,接线时接触肯定要良好！不然铺完地板入住后发觉有线和网络的毛病,懊悔莫及！有人只能重排明线,你说冤不冤！ 大部分业主都知道家装中的水电改造工程是至关重要的，水电工程本身对家居品质有重要影响，而且水电工程是做成隐藏工程的，假如在
施工中不能确保品质，以后修理很麻烦。 但是却很少有业主对家装水电工程的细节有深化了解，尤其是电路改造，更是有很多业主连强弱电都分不清晰，所以这一期水电学问我们讲讲家装中的强弱电和电路施工学问。 强电就是电压高、电流大，用来传输动力能源，假如人担心全的接触强大，会造成重大危急，严峻的可能造成生命平安危急，而弱电的电流小，电压低，不足以对人造成致命损害。 简洁的来分，家装时的照明线线路、插座线就是强电，平常用的电话线、电视线、网线就是弱电。家居的强弱电在先分明确，才能确定好强弱电的改造事宜。 以弱电改造来分析，弱电线路现在对家居便捷的影响特别大，业主在装修前就要听设计师意见，加上自己生活要求的不同，设计合理的弱电方案，要尽可能考虑周全，避开以后使用不便利。 在装修时，不管是强电还是弱电，业主都要提出来要装修公司留出电路布局图，在布局图上标清晰每根线的走向，同时在装修时每根线都标上数字记号，这样便利以后检修或者升级。 常用的弱电材料有电话线，现在家装中的电话线都是以二芯为主，假如家里的电话还连接传真机，那么就建议用四芯的电话线。现在大部分家庭都装数字电视了，都是以采纳数字电视同轴电缆为主。 网络已经普及，家里的网线主要是用双绞线、同轴电缆、光缆三种。
