矿务集团公司矿井风量计算细则修订稿

矿务集团公司矿井风量

计算细则

Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】

矿务集团有限公司矿井风量计算细则

某某矿务集团有限公司矿井风量计算细则(试行)

一、矿井供风原则

1、矿井供风总的原则是，既要能确保矿井安全生产的需要，又要符合经济要求。

2、矿井所需风量的确定，必须符合安监总煤矿字〔～〕42 号“ 关于印发《煤矿通风能力核定办法(试行)》的通知”及《煤矿安全规程》中有关条文的规定，即：

(1)氧气含量的规定;

(2)沼气、二氧化碳、氢气等有害气体安全浓度的规定;

(3)井巷风流速度的规定;

(4)空气中悬浮粉尘允许浓度的规定;

(5)空气温度的规定；

(6)每人每分钟供风量不少于4m3 的规定。

二、矿井需要总进风量计算

矿井需要总进风量按各采煤工作面、掘进工作面、硐室、备用工作面及其它巷道等用风地点实际需要风量分别进行计算。

q 矿=（∑q 采+∑q 掘全+∑q 硐+∑q 备＋∑q 其它）×k 矿通（m3/min）（1－1）式中：q 矿——矿井需要总进风量，m3/min；

∑q 采——矿井独立通风采煤工作面需要风量之和，m3/min；

∑q 掘全——矿井独立通风掘进工作面局部通风机安装处全风压需要风量之和，m3/min；

∑q 硐——矿井独立通风硐室需要风量之和，m3/min；

∑q 备——矿井独立通风备用工作面需要风量之和，m3/min；

∑q 其它——矿井除了采、掘、硐室和备用工作面以外的其它用风巷道需要风量之和，

m3/min；

k 矿通——矿井通风系数，包括矿井内部漏风和配风不均衡等因素，一般可取k 矿通=～,低瓦斯矿井(有高瓦斯地区的矿井除外)独立供风采掘工作面数量少于12 个且最大通风流程小于10000m 时，取k 矿通=，否则，取k 矿通=。

1、采煤工作面需要风量计算

每个采煤工作面需要风量，应按瓦斯、二氧化碳绝对涌出量和爆破后有害气体产生量以及工作面气温、风速和人数等规定分别进行计算，然后取q 采1～q 采5的最大值作为该采煤工作面需要风量。

(1)采煤工作面按气象条件确定需要风量，其计算公式为：

q 采1=q 基本×k 采高×k 采面长×k 温（m3/min）（2－1）

式中: q 采1——采煤工作面需要风量，m3/min；

q 基本——不同采煤方式工作面所需的基本风量，m3/min。

k 采高——采煤工作面采高调整系数（见表1）；

k 采面长——采煤工作面倾斜长度调整系数（见表2）；

k 温——采煤工作面温度与对应风速调整系数（见表3）。

q 基本=60×v 采1×s 采max×70% （m3/min）（2－2）

式中：v 采1——采煤工作面适宜风速，取v 采1≥1m/s；

s 采max——采煤工作面最大控顶距时净断面积，m2。

s 采max=采煤工作面最大控顶距×工作面实际采高－输送机、支架(支柱)、梁子等所占的

面积(m2) （2－3）

表1 k 采高——采煤工作面采高调整系数采高(m) < ～≥ 及放顶煤工作面系数(k 采高) 表2 k 采面长——采煤工作面倾斜长度调整系数采煤工作面倾斜长度(m) ＜150 150～200 ＞200

调整系数(k 长) ～～表3 k 温——采煤工作面温度与对应风速调整系数采煤工作面空

气温度（℃）采煤工作面风速（m/s）配风调整系数k 温

<18 ～

18～20 ～

20～23 ～～

23～26 ～～

26～28 ～～

28～30 ～～

(2)按照瓦斯绝对涌出量计算需要风量

根据《煤矿安全规程》规定，按采煤工作面回风流中瓦斯浓度不超过1％的要求计算：

q 采2=100×q 采ch4×k 采ch4 （m3/min）（2－4）

式中：q 采2——采煤工作面实际需要风量，m3/min；

q 采ch4——采煤工作面回风巷风流中日平均瓦斯绝对涌出量（正常生产条件下，连续观

测1 个月，取月平均日瓦斯绝对涌出量），m3/min；k 采ch4——采煤工作面瓦斯涌出不

均衡系数。（正常生产条件下，连续观测1个月，日最大瓦斯绝对涌出量与月平均日瓦斯

绝对涌出量的比值）。

100——采煤工作面回风流中瓦斯浓度不超过1%所换算的常数。按二氧化碳或其它有害气体的绝对涌出量计算需要风量，根据《煤矿安全规程》规定，按采煤工作面回风流中不同有害气体的允许浓度并参照按瓦斯绝对涌出量的计算方法执行。

布置有专用排放瓦斯巷（俗称尾巷,且符合《煤矿安全规程》第一百三十七条的规定）的采煤工作面需要风量计算:

q 采2=q 采回+q 采尾（m3/min）（2－5）

q 采回=100×q 采ch4×k 采ch4 （m3/min）（2－6）

q 采尾= qch4 尾×k 采ch4÷% （m3/min）（2－7）

式中：qch4 尾——采煤工作面尾巷的风排瓦斯量，m3/min；

其他符号的含义同上。

(3)按采煤工作面温度选择适宜的风速计算需要风量:

q 采3 =60×v 采3×s 采平均（m3/min）（2－8）

式中：v 采3——采煤工作面风速，可按本细则第四项第2 小项有关要求选取（见表3），m/s；

s 采平均——采煤工作面最大和最小控顶距净断面积的平均值，m2。

(4)按采煤工作面同时作业人数和炸药量计算需要风量：

每人供风量≮4m3/min：

q 采4>4n （m3/min）（2－9）

每千克炸药供风量≮25m3/min：

q 采5>25a 药（m3/min）（2－10）

式中：n——工作面最多人数；

a 药——一次爆破炸药最大用量，kg。

(5)按采煤工作面风速进行验算：

15s 采平均

式中：s 采平均——采煤工作面最大和最小控顶净断面积的平均值，m2。

采煤工作面采空区顶板悬顶时，必须采取加大风量及控制风流防止向采空区扩散的措施，确保采煤工作面控顶区域内最低风速不得小于 m/s，有害气体浓度符合《煤矿安全规程》规定。

2、备用采煤工作面需要风量计算

备用工作面亦应满足按瓦斯、二氧化碳、气温等规定计算的风量，且最少不得低于同一采煤方式相同的采煤工作面实际需要风量的50%。

q 备≥×q 采（2－12）

3、掘进工作面局部通风机处的需要风量

（1）掘进工作面的需要风量

每个掘进工作面需要风量，应按瓦斯、二氧化碳绝对涌出量和爆破后有害气体产生量以及工作面气温、风速和人数等规定分别进行计算，然后取q 掘1～q 掘4的最大值作为该掘进工作面需要风量。

①按照瓦斯绝对涌出量计算：

q 掘1＝

100×q 掘×k 掘（m3/min）（3－1）

式中:q 掘——单个掘进工作面需要风量，m3/min；

q 掘——掘进工作面回风流中瓦斯绝对涌出量（正常生产条件下，连续观测1个月，取月平均日瓦斯绝对涌出量），m3/min；

k 掘——掘进工作面瓦斯涌出不均衡系数。（正常生产条件下，连续观测1 个月，日最大瓦斯绝对涌出量与月平均日瓦斯绝对涌出量的比值）；100——掘进工作面回风流中瓦斯浓度不超过1%所换算的常数。按二氧化碳绝对涌出量计算需要风量时，可参照瓦斯绝对涌出量计算方法进行。

②按照风速、温度计算掘进工作面需要风量

q 掘2＝60×v 掘×s 掘max×k 温m3/min （3－2）

式中：v 掘——局部通风机供风巷道内最低允许风速，m/s；

岩巷v 掘≥s，煤巷和半煤岩巷v 掘≥s；

s 掘max——局部通风机供风巷道的最大净断面积(掘进工作面因出现断层、高冒、地质构造造成巷道断面积增大的除外)，m2；

k 温——局部通风机供风巷道空气温度调整系数，可按本细则第四项第2 小项有关要求选取（见表4）；

表4 k 温——掘进工作面空气温度调整系数

掘进工作面空气温度（℃）配风调整系数k 温

18～20

20～23 ～

23～26 ～

26～28 ～

28～30 ～

③按掘进工作面同时作业人数和炸药量计算需要风量:

每人供风量≮4m3/min：

q 掘3>4n （m3/min）（3－3）

每千克炸药供风量≮25m3/min：

q 掘4>25a 药（m3/min）（3－4）

式中：n——掘进工作面最多人数；

a 药——一次爆破炸药最大用量，kg。

④按风速进行验算:

岩巷掘进最低风量， q 岩掘>9s 掘max （ m3/min）

煤巷掘进最低风量， q 煤掘>15s 掘max （m3/min）

岩煤巷道最高风量， q 掘<240s 掘min （m3/min）

式中：s 掘max——局部通风机供风巷道的最大净断面积，m2；

s 掘min——局部通风机供风巷道的最小净断面积，m2。

（2）局部通风机选型

①局部通风机工作风量计算

q 扇= q 掘×p m3/min （3－5）

式中：q 扇——局部通风机工作风量，m3/min；如有实测百米漏风率p100，可按公式（3－6）计算，当无实测资料时，应按公式（3－5）计算。q 扇= q 掘/（1- l× p100/100）（3－6）

l——风筒长度，m；

p——局部通风机供风巷道风筒漏风系数，柔性风筒应按下式计算：

p=1/（1-nl 接），（3－7）

n——风筒接头数；

l 接——一个接头漏风率，反压边连接时，l 接=。

②局部通风机工作风压计算

根据掘进工作面设计长度、局部通风机需要工作风量、掘进工作面需要风量、风筒风阻，计算掘进工作面局部通风机工作风压值：

hft =rpxq 扇xq 掘pa （3－8）

式中：rp——压入式风筒的总风阻，m8 ；风筒风阻是由摩擦风阻、局部风阻组成，其大小取决于风筒的直径、接头方式、风筒总长度、风压、单节风筒长度、风筒的材质等，如有实测百米风阻值r100，可按公式（3－9）计算，当无实测资料时，应按公式（3－10）计算。

hft——压入式局部通风机全风压，pa；

rp＝r100×（l/100），（3－9）

rp＝α×l/（d5）+（n×ζj0+∑ζbei＋ζin）×［ρ/（2s2）］（3－10）

α——风筒摩擦阻力系数（无实测资料时可参用表5），m4；

l——风筒长度，m；

d——风筒直径，m；

ρ——空气密度，kg/m3；

s——风筒断面积，m2；

n——风筒接头个数；

ζj0——风筒接头局部阻力系数（无实测资料时可参用表5）；

ζbei——风筒拐弯局部阻力系数（无实测资料时可参用表6）；

ζin——风筒入口局部阻力系数，当入口处完全修圆时，取ζin ＝；

不加修圆的直角入口时，取ζin＝～。表5 胶质风筒α、ζj0 选用范围参考表风筒直径（mm）

摩擦阻力系数α

（m4）接头局部阻力系数ζj0备注

300

400

500

600

～

700

800

1000

～

接头为插接、反边接头

表6 胶质风筒拐弯局部阻力系数参考表拐弯角度20° 40° 60° 80° 90° 100°ζbei ③选择合适局部通风机

根据工作风压、风量和局部通风机的性能曲线，选择合适的局部通风机。

④根据所选用局部通风机型号，确定局部通风机的工作风量。

局部通风机的工作风量范围应以该局部通风机出厂说明书中提供的有效风量范围为准，各

矿必须保存好局部通风机出厂说明书，以此为矿井配风计算和局部通风机选型的凭证，无

此资料时，可参考表7 选取。

表7 部分局部通风机选型表

型号功率（kw）级数建议q 扇（m3/min）风压pa 备注

jbt-51 1 225-145 245-1177

jbt-52 11 2 225-145 490-2350

jbt-61 14 1 390-250 343-1569

jbt-62 28 2 390-250 686-3139

dsfa-5 2× 2 230-150 350-2800

2×15 2 395-230 450-4850

fbd5/2× 2× 2 200-140 500-2800

fbd5/2× 2× 2 240-180 700-3200

2×11 2×11 2 350-240 800-3700

fbd6/2×15 2×15 2 400-300 1500-4400

fbd6/2×22 2×22 2 500-380 1600-5000

fbd6/2×30 2×30 2 600-430 XX-5800

fbd6/2×55 2×55 2 1100-800 3000-5800

（3）局部通风机安装处巷道全风压供风量的计算:

q 掘全=∑q 扇实+60×v 安×s 安（m3/min）（3－11）

式中：q 掘全——局部通风机安装处巷道的全风压供风量，m3/min；

∑q 扇实——安装在同一地点并联通风的各局部通风机实际工作风量之和，m3/min。可现场实测或参考表7 选取，供风长度小时取大值，反之取小值。

v 安——局部通风机吸入口至局部通风机供风井巷回风口之间的风速，m/s。安装局部通风机的巷道中的风量，除了满足局部通风机的吸风量而外，还应保证局部通风机吸入口至局部通风机供风井巷回风口之间的

风速，以防止局部通风机吸入循环风和这段距离内风流停滞，造成瓦斯积聚。风速岩巷取≥s、煤巷和半煤巷取≥s；s 安——局部通风机吸入口至局部通风机供风巷道回风口之间的巷道断面，m2。

4、井下硐室需要风量计

算

按矿井各个独立通风硐室需要风量的总和确定：

∑q 硐=q 硐1+q 硐2+q 硐3+...+q 硐n （m3/min）（4－1）

式中：∑q 硐——所有独立通风硐室需要风量总和，m3/min；

q 硐1、q 硐2、q 硐3、、q 硐n——不同独立通风硐室需要风量，按硐室配风原则计算，并与徐矿集团实际配风情况相比，取其最大值，m3/min。

（1）井下不同硐室配风原则：

井下爆炸材料库配风必须保证每小时4 次换气量：

q 库=4v/60= （m3/min）（4－2）

式中：q 库——井下爆炸材料库需要风量，m3/min；

v——井下爆炸材料库的体积（包括联络巷在内的爆炸材料库的空间总体积），m3。井下充电室，应按其回风流中氢气浓度小于%计算风量。

机电硐室需要风量应根据不同硐室内设备的降温要求进行配风。

选取硐室风量，须保证机电硐室温度不超过30℃，其它硐室温度不超过26℃。（2）根据经验和集团公司实际配风情况，井下硐室供风量应为：

①排水泵房

主排水泵房：q≮150 m3/min；

采区排水泵房：q≮80 m3/min。

②空气压缩机房

装机总容量＞80m3 的：q≮150 m3/min；

装机总容量在60～80m3 的：q≮120 m3/min；

装机总容量40～60m3 的：q≮100 m3/min；

装机总容量≤40 m3 的：q≮80 m3/min。

③充电硐室

充电硐室配风量q＝100～150 m3/min。

④绞车房

直径及以上绞车房的：q≮80 m3/min；

直径以上绞车房的：q≮60 m3/min；

直径以上绞车房的：q≮50 m3/min；

直径以下绞车房的：q≮30 m3/min；

⑤变电所

中央变电所：q≮70 m3/min；

采区变电所：q≮50 m3/min；

⑥其它机电硐室q≮30 m3/min。

⑦爆破材料库

大型爆破材料库：q≮120 m3/min；

中型爆破材料库：q≮100 m3/min；

小型爆破材料库：q≮80 m3/min；

爆破材料发放站：q≮60 m3/min。

5、其它巷道需要风量计算

按矿井各个其它巷道需要风量的总和确定：

∑q 其它=q 其1+q 其2+q 其3+...+q 其n （m3/min）（5－1）

式中：q 其1、q 其2、q 其3、...、q 其n——各其它巷道需要风量，m3/min。按瓦斯涌出量计算：

q 其i=100×qch4×k 其通（m3/min）（5－2）

式中：q 其i——第i 个其它巷道需要风量，m3/min；

qch4——第i 个其它巷道最大瓦斯绝对涌出量，m3/min；

k 其通——其它巷道瓦斯涌出不均衡系数，取k 其通＝～；

100——其它巷道中风流瓦斯浓度不超过1%所换算的常数。

按其风速验算:

q 其它i>9×s 其i （m3/min）（5－3）

架线机车巷中的风速验算:

q 其它架线机车＞60×s 其i （5－4）式中： s其i——第i 个其它巷道断面，m2。

三、矿井有关通风参数的计算方法

1、矿井有效风量是指风流通过井下各用风地点实测风量之和（包括独立通风采煤

工作面、掘进工作面、备用工作面、硐室及其它用风巷道）。

矿井有效风量计算：

q 有效=∑q 采i+∑q 掘全i+∑q 硐i+∑q 备i＋∑q 其它i （m3/min）（6－1）式中：q 有效——矿井有效风量，m3/min；

∑q 采i——矿井独立通风采煤工作面实测风量之和，m3/min；

∑q 掘全i——矿井独立通风掘进工作面局部通风机安装处全风压实测风量之和，

m3/min；

∑q 硐i——矿井独立通风硐室实测风量之和，m3/min；

∑q 备i——矿井独立通风备用工作面实测风量之和，m3/min；

∑q 其它i——矿井其它独立用风巷道实测风量之和，m3/min。

2、矿井有效风量率（e）是矿井有效风量与各台主要通风机工作风量总和之比。

矿井有效风量率计算：

e＝q 有效÷∑q 主通i×100 （6－2）

式中：e——矿井有效风量率，%；

q 有效——矿井有效风量，m3/min；

∑q 主通i——各台主要通风机工作风量总和，m3/min。

3、矿井外部漏风量是指直接由主要通风机装置及其风井附近地表漏失的风量之和。矿井外部漏风量计算：

∑q 外漏＝∑q 主通i－∑q 井i （m3/min）（6－3）

式中：∑q 外漏——矿井外部漏风量之和，m3/min；

∑q 主通i——各台主要通风机工作风量总和，m3/min;

∑q 井i——各回风井的实测风量之和，m3/min。

4、矿井外部漏风率是指矿井外部漏风量与各台主要通风机工作风量总和之比。

矿井外部漏风率计算：

l＝∑q 外漏÷∑q 主通i×100 （6－4）

式中：l——矿井外部漏风率，%。

∑q 外漏——矿井外部漏风量之和，m3/min；

∑q 主通i——各台主要通风机工作风量总和，m3/min。

5、矿井内部漏风量是指矿井实际总进风量与矿井有效风量之差。

矿井内部漏风量计算：

q 内漏＝q 实进－q 有效（m3/min）（6－5）

式中：q 内漏——矿井内部漏风量，m3/min；

q 实进——矿井实际总进风量，m3/min；

q 有效——矿井有效风量，m3/min。

6、矿井主要通风机工作风量（排风量），应等于矿井的实际总回风量、外部漏风量之和。

7、矿井总进风量比（g）是反映矿井通风能力大小的指标，该值合理范围应在100%＜g＜110%。该值大于110%时，则反映主要通风机能力充裕，矿井实际进风量过大，经济不合理，主要通风机工况点应予下调；该值g≤100%时，则反映主要通风机目前工况点满足不了矿井安全生产，工况点应予上调。

矿井总进风量比计算：

g＝q 实进÷q 矿×100 （6－6）

式中：g——矿井总进风量比，%；

q 实进——矿井实际总进风量，m3/min；

q 矿——矿井需要总进风量，m3/min。

8、矿井等积孔（a）是用以表示矿井通风难易程度的指标。

①单风井矿井等积孔计算：

h

q a 主通19 . 1 = （6－7）

式中：a——矿井等积孔，m2；

q 主通——主要通风机工作风量，m3/s；

h——主要通风机的静压，pa。

②多风井矿井等积孔计算：

∑ ∑

∑ =

主通

主通

q / h q

q

19 . 1

i i

a （6－8）

式中：a——矿井等积孔，m2；

∑q 主通——各台主要通风机工作风量总和，m3/s；

∑qihi——各台主要通风机工作风量和对应的主要通风机静压乘积之和，s。∑qihi= q1h1＋q2h2＋?＋qnhn

9、矿井内部漏风系数是指矿井实际总进风量与矿井总有效风量之比

。矿井内部漏风系数计算：

k＝q 实进÷q 有效（6－9）

式中：k——矿井内部漏风系数；

q 实进——矿井实际总进风量，m3/min；

q 有效——矿井有效风量，m3/min。

10、计算矿井有效风量、有效风量率、漏风量、漏风率、漏风系数及主要通风机工作风量时，风量均应换算成标准状态下的风量，可按下式计算：

q 标＝q 测×ρ测÷ （6－10）

式中：q 标——标准状态下的风量，m3/min；

q 测——测定地点的实际风量，m3/min；

ρ测——测定地点的空气密度，kg/m3；

——标准状态下矿井空气密度，kg/m3。

四、矿井通风能力核算方法

矿井通风能力是指矿井主要通风机在实际工况点时对应的矿井实际总进风量可供生产煤炭量的能力。

矿井有两个及以上通风系统时，应按照每一个通风系统分别进行通风能力核定，矿井通风能力为每一通风系统通风能力之和。

1、矿井通风能力核定采用总体核算法或由里向外核算法计算。

方法一（总体核算法，产量在30 万吨/年以下的矿井可使用本法）下一页

煤矿矿井风量计算办法根据据规程2016

(2016) 根据据规程煤矿矿井风量计算办法 XX集团XX煤矿 矿井风量计算办法 编制单位：通风处 编制： 审查： 通风处长： 通风副总： 通风助理：

总工程师： 二一七年一月一日〇． (2016) 根据据规程煤矿矿井风量计算办法XX煤矿矿井风量计算办法为规范我矿各生产作业地点及矿井配风、通风能力核定、各地点《作业规程》中的风量计算，根据《煤矿生产能力核定标准》等相关规定，结合我矿实际情况，特制定本办法。Lcs11R。 一、计算依据 《煤矿安全规程》专家解读（2016年修订版）、《煤矿井工开采通风技术条件》（AQ1028-2006）、《煤矿通风能力核定标准》（AQ1056-2008）3zdv9v。 根据以上标准，结合矿井实际情况，矿井需要的风量应按下列要求分别计算，并选取其中的最大值： 各采掘工作面、硐室及其它用风地点需风量按下列要求分别计算，并选取最大值： 1.按井下同时工作的最多人数计算，每人每分钟供给的风量不得少于 3；4m按采掘工作面、硐室及其他地点实际需要风量的总和进行计算。各2.地点的实际需要风量，必须使该地点的风流中的甲烷、二氧化碳和其他有害气体的浓度，风速、温度及每人供风量符合《煤矿安全规程》的有关规定。 h1AXsz。按实际需要计算风量时，应避免备用风量

过大或过小。应当根据具体次。年修订1条件制定风量计算方法，至少每53cFBkV。二、风量计算办法㈠生产矿井需要风量按各采掘进工作面、硐室及其他巷道等用风地点分别进行计算，包括按规定配备的备用工作面。现有通风系统必须保证各用风地点稳定可靠供风。。2kQBhi k)＋∑Q·Q＋∑＋∑≥Q(∑QQQ＋∑aqschfurrarlcf式中：3 /minQ—矿井需要风量, m；ra3；Q/minm—采煤工作面实际需要风量，cf (2016) 根据据规程煤矿矿井风量计算办法3；—掘进工作面实际需要风量，m/minQ hf3 m/min；Q—硐室实际需要风量，ur3；—备用工作面实际需要风量，Qm/min sc3 Q—其他用风巷道实际需要风量，m/min；rl取k入式压系数(抽出式k取1.15-1.20,矿k—井通风需风aqaqaq。1.25-1.30)㈡采煤工作面的需要风量每个采煤工作面实际需要风量，应按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、工作人员和爆破后的有害气体产生量等规定分别进行计算，然后取其中最大值。。bqAYTn①按气象条件计算：k·70%×V×S·kQ=60×clcfcfchcf : 式中；Q—采煤工作面实际需要风量；m3/min cf中选取，V—采煤工作面的风速，按采煤工作面进风流的温度从表1cf m/s；按最大和最小控顶有效断面的平均S—采煤工作面的平均有效断面积，cf2；值计算，m 2；K—采煤工作面采高调整系数，具体取值见表ch；—采煤工作面长度调整系数，具体取值见表K3cl—有效通风断面系数；70% —单位换算产生的系数。60表1 采煤工作面进风流气温与对应风速 采煤工作面风速采煤工作面进风流气温℃m/s 1.0 20

矿井通风设计及风量计算方法

矿井通风设计施工时的基本原则和要求

通风系统合理可靠的含义

通风网络图的绘制 矿井风量计算办法 按照《煤矿安全规程》第一百零三条：“煤矿企业应根据具体条件制定风量计算方法，至少每5年修订1次”，要求，根据《煤矿井工开采通风技术条件》（AQ1028-2006）、《煤矿通风能力核定标准》（AQ1056-2008），结合本矿开采的实际情况，制定本办法。 一、全矿井需要风量的计算 全矿井总进风量按以下两种方式分别计算，并且必须取其最大值： 1、按井下同时工作的最多人数计算矿井风量： Q 矿进=4×N×K 矿通 （m3/min） 式中：Q 矿进 ——矿井总进风量，m3/min； 4——每人每分钟供给风量，m3/min.人； N——井下同时工作的最多人数，人； K 矿通——矿井通风需风系数（抽出式取K 矿通 =～）。 2、按各个用风地点总和计算矿井风量： 按采煤、掘进、硐室及其他巷道等用风地点需风量的总和计算： Q 矿进=（∑Q 采 +∑Q 掘 +∑Q 硐 +∑Q 其他 ）×K 矿通 （m3/min） 式中：∑Q 采 ——采煤工作面实际需要风量的总和，m3/min； ∑Q 掘 ——掘进工作面实际需要风量的总和，m3/min； ∑Q 硐 ——硐室实际需要风量的总和，m3/min； ∑Q 其他 ——矿井除了采、掘、硐室地点以外的其他巷道需风量的总和，m3/min。 K 矿通——矿井通风需风系数（抽出式K 矿通 取～）。 二、采煤工作面需要风量 按矿井各个采煤工作面实际需要风量的总和计算： ∑Q 采=∑Q 采i +∑Q 采备i （m3/min） 式中：∑Q 采 ——各个采煤工作面实际需要风量的总和，m3/min； Q 采i ——第i个采煤工作面实际需要的风量，m3/min； Q 采备i ——第i个备用采煤工作面实际需要的风量，m3/min。 每个采煤工作面实际需要风量，按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、人员和爆破后的有害气体产生量等规定分别进行计算，然后取其中最大值。有符合规定的串联通风时，按其中一个采煤工作面实际需要的最大风量计算。 1、按气象条件计算： Q 采=Q 基本 ×K 采高 ×K 采面长 ×K 温 （m3/min）

煤矿矿井风量计算办法(根据据规程)

XX集团XX煤矿 矿井风量计算办法 编制单位：通风处 编制： 审查： 通风处长： 通风副总： 通风助理： 总工程师： 二〇一七年一月一日 XX煤矿矿井风量计算办法 1

为规范我矿各生产作业地点及矿井配风、通风能力核定、各地点《作业规程》中的风量计算，根据《煤矿生产能力核定标准》等相关规定，结合我矿实际情况，特制定本办法。 一、计算依据 《煤矿安全规程》专家解读（2016年修订版）、《煤矿井工开采通风技术条件》（AQ1028-2006）、《煤矿通风能力核定标准》（AQ1056-2008）根据以上标准，结合矿井实际情况，矿井需要的风量应按下列要求分别计算，并选取其中的最大值： 各采掘工作面、硐室及其它用风地点需风量按下列要求分别计算，并选取最大值： 1.按井下同时工作的最多人数计算，每人每分钟供给的风量不得少于4m3； 2.按采掘工作面、硐室及其他地点实际需要风量的总和进行计算。各地点的实际需要风量，必须使该地点的风流中的甲烷、二氧化碳和其他有害气体的浓度，风速、温度及每人供风量符合《煤矿安全规程》的有关规定。 按实际需要计算风量时，应避免备用风量过大或过小。应当根据具体条件制定风量计算方法，至少每5年修订1次。 二、风量计算办法 ㈠生产矿井需要风量 按各采掘进工作面、硐室及其他巷道等用风地点分别进行计算，包括按规定配备的备用工作面。现有通风系统必须保证各用风地点稳定可靠供风。 Q ra≥(∑Q cf＋∑Q hf＋∑Q ur＋∑Q sc＋∑Q rl)·k aq 式中： Q ra—矿井需要风量, m3/min； Q cf—采煤工作面实际需要风量，m3/min； Q hf—掘进工作面实际需要风量，m3/min； Q ur—硐室实际需要风量，m3/min； Q sc—备用工作面实际需要风量，m3/min；

矿井风量计算办法

矿井风量计算办法 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT

矿井风量计算办法 一、矿井需要风量的计算 矿井需要风量按各采掘工作面、硐室及其他用风巷道等用风地点分别进行计算，包括按规定配备的备用工作面需要风量，现有通风系统应保证各用风地点稳定可靠供风。 Q ra≥(∑Q cf＋∑Q hf＋∑Q ur＋∑Q sc＋∑Q rl)×k aq (1) 式中： Q ra——矿井需要风量, m3 / min； Q cf——采煤工作面实际需要风量，m3 / min； Q hf——掘进工作面实际需要风量，m3 / min； Q ur——硐室实际需要风量，m3 / min； Q sc——备用工作面实际需要风量，m3 / min； Q rl——其他用风巷道实际需要风量，m3 / min； k aq——矿井通风需风系数(抽出式k aq取～,压入式k aq取。 二、采煤工作面实际需要风量的计算 每个采煤工作面实际需要风量，应按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、人员和爆破后的有害气体产生量等规定分别进行计算，然后取其中最大值。 （一）按气象条件计算 Q cf=60×70%×v cf×S cf×k ch×k cl (2) 式中:

v cf——采煤工作面的风速，按采煤工作面进风流的温度从表１中选取，m/s； S cf——采煤工作面的平均有效断面积，按最大和最小控顶有效断面的平均值计算，m2； k ch——采煤工作面采高调整系数，具体取值见表2； k cl——采煤工作面长度调整系数，具体取值见表3； 70%——有效通风断面系数； 60——为单位换算产生的系数。 表1 采煤工作面进风流气温与对应风速 表2 k ch—采煤工作面采高调整系数 表3 k cl—采煤工作面长度调整系数

矿务集团公司矿井风量计算细则修订稿

矿务集团公司矿井风量 计算细则 Document number【SA80SAB-SAA9SYT-SAATC-SA6UT-SA18】

矿务集团有限公司矿井风量计算细则 某某矿务集团有限公司矿井风量计算细则(试行) 一、矿井供风原则 1、矿井供风总的原则是，既要能确保矿井安全生产的需要，又要符合经济要求。 2、矿井所需风量的确定，必须符合安监总煤矿字〔～〕42 号“ 关于印发《煤矿通风能力核定办法(试行)》的通知”及《煤矿安全规程》中有关条文的规定，即： (1)氧气含量的规定; (2)沼气、二氧化碳、氢气等有害气体安全浓度的规定; (3)井巷风流速度的规定; (4)空气中悬浮粉尘允许浓度的规定; (5)空气温度的规定； (6)每人每分钟供风量不少于4m3 的规定。 二、矿井需要总进风量计算 矿井需要总进风量按各采煤工作面、掘进工作面、硐室、备用工作面及其它巷道等用风地点实际需要风量分别进行计算。 q 矿=（∑q 采+∑q 掘全+∑q 硐+∑q 备＋∑q 其它）×k 矿通（m3/min）（1－1）式中：q 矿——矿井需要总进风量，m3/min； ∑q 采——矿井独立通风采煤工作面需要风量之和，m3/min； ∑q 掘全——矿井独立通风掘进工作面局部通风机安装处全风压需要风量之和，m3/min； ∑q 硐——矿井独立通风硐室需要风量之和，m3/min；

∑q 备——矿井独立通风备用工作面需要风量之和，m3/min； ∑q 其它——矿井除了采、掘、硐室和备用工作面以外的其它用风巷道需要风量之和， m3/min； k 矿通——矿井通风系数，包括矿井内部漏风和配风不均衡等因素，一般可取k 矿通=～,低瓦斯矿井(有高瓦斯地区的矿井除外)独立供风采掘工作面数量少于12 个且最大通风流程小于10000m 时，取k 矿通=，否则，取k 矿通=。 1、采煤工作面需要风量计算 每个采煤工作面需要风量，应按瓦斯、二氧化碳绝对涌出量和爆破后有害气体产生量以及工作面气温、风速和人数等规定分别进行计算，然后取q 采1～q 采5的最大值作为该采煤工作面需要风量。 (1)采煤工作面按气象条件确定需要风量，其计算公式为： q 采1=q 基本×k 采高×k 采面长×k 温（m3/min）（2－1） 式中: q 采1——采煤工作面需要风量，m3/min； q 基本——不同采煤方式工作面所需的基本风量，m3/min。 k 采高——采煤工作面采高调整系数（见表1）； k 采面长——采煤工作面倾斜长度调整系数（见表2）； k 温——采煤工作面温度与对应风速调整系数（见表3）。 q 基本=60×v 采1×s 采max×70% （m3/min）（2－2） 式中：v 采1——采煤工作面适宜风速，取v 采1≥1m/s； s 采max——采煤工作面最大控顶距时净断面积，m2。

MTT 6342019版煤矿矿井通风计算方法

MMT/T 634—2019 煤矿矿井风量计算方法 2018年-12-29发布 2019年-7-1实施 煤矿矿井风量计算方法 1 范围 本标准规定了煤矿矿井风量计算的术语与定义、总则、矿井需风量计算方法、矿井有效风量的计算方法与计算结果表述。 本标准适用于煤矿的新井设计、生产矿井的改扩建与采区的风量计算。 2 规范性引用文件 下列文件对于本文件的应用题必不可少的。凡就是注日期的引用文件,仅所注日期的版本适用于本文件,凡就是不注日期的引用文件,其最新版本《包括所有的修改单》适用于本文件。 《煤矿安全规程) 3 术语与定义 本标准采用下列术语与定义 3、1 需风量 required air quantity 矿井生产过程中,为供人员呼吸、稀释与排出有害气体、浮尘,

以创造良好气候条件所需要的风量。 3、2 矿井有效风量 effective air quantity 送到采掘工作面、硐室与其她用风地点的风量之总与。 3、3 矿井有效风量率ventilation efficiency;volumetric efficiency;effective rate of air quantity 矿井有效风量占矿井总进风量的百分数。 3、4 矿井外部漏风量 surface leakage air quantity 主要通风机装置及其风井附近地表漏风的风量总与。 3、5 矿井外部漏风率 surface leakage rate 矿井外部漏风量占通风机风量的百分数。 4 总则 4、1 风量计算依据 4、1、1供给煤矿井下任何用风地点的新鲜风量,应依照 4、1、2、4、1、3进行计算,并取其最大值,作为该用风地点的供风量。 4、1、2 按该用风地点同时工作的最多人数计算,每人每分钟供给风量不得少于4m3。 4、1、3 按该用风地点的风流中瓦斯、二氧化碳、氢气与其它有害气

《矿井风量计算细则》201611

焦煤公司风量计算细则 一、编制依据 焦煤公司矿井风量计算细则的编制,主要依据《煤矿安全规程》、《煤矿井工开采通风技术条件》、《煤矿通风能力核定标准》、国家及河南省有关文件等规定要求,结合对所属矿井生产实际与通风状况进行全面调研分析,在模拟计算操作的基础上进行修订完善。 二、风量计算的原则与要求 1、计算矿井需风量时,要由里向外进行,即先计算采掘工作面、采区硐室、采区其它用风地点的需风量。然后计算独立通风系统硐室(如爆破材料库、充电硐室等)的需风量。通过风量计算,求得井下各用风地点的需风量,确定矿井的总进风量、总回风量与主要通风机工作风量。 2、多回风井的矿井,应分别计算出每个主要通风机系统担负的总进风量、总回风量与主要通风机工作风量。 3、矿井各用风地点所配备的风量必须符合《煤矿安全规程》中关于瓦斯与二氧化碳浓度的规定、最高风速与最低风速的规定、采掘工作面与机电硐室最高温度的规定。采掘工作面要选择适宜的风速,创造良好的气候条件。 4、矿井、采区、采掘工作面的风量,应根据矿井生产地区、采掘工作面的采掘强度、瓦斯及二氧化碳涌出量的变化等情况,随时进行计算与调整。 5、采掘工作面及其它用风地点的需风量按最高风速验

算后,最大供风量如不能满足需要时,应采用抽采瓦斯、调整通风系统或以风定产等方法进行处理。 6、各矿井每旬必须进行一次全面测风,采掘工作面根据实际需要随时进行测风。每次测风结束后,都应将测风结果填写在测风记录本及测风站(点)的记录牌上;旬、月测风报表,都必须报矿总工程师审阅,每月的通风月报必须上报焦煤公司通风管理部。 7、根据风量计算与测风结果,矿通风区(队)应及时做好矿井风量调节,保证各用风地点风量分配合理;矿总工程师应根据矿井生产地区变化,组织有关部门及时制定矿井风量调节方案,保证矿井主要通风机安全、经济、高效运行。 8、采掘工作面通风条件发生变化需要调整风量时,应在《作业规程》复查意见中进行修订。 三、风量计算 (一) 采煤工作面需风量 每个采煤工作面实际需要风量,应按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、工作人员与爆破后的有害气体产生量等规定分别进行计算,然后取其中最大值。工作面有串联通风时,两个工作面需风量分别计算后选用其中最大值。 采煤工作面需风量的计算方法如下: 1.按气象条件计算: Q c=60×70%×v×S×k h×k l(m3/min) 式中:v—采煤工作面的风速,m/s。按采煤工作面进风流的最高

矿井通风风量计算细则

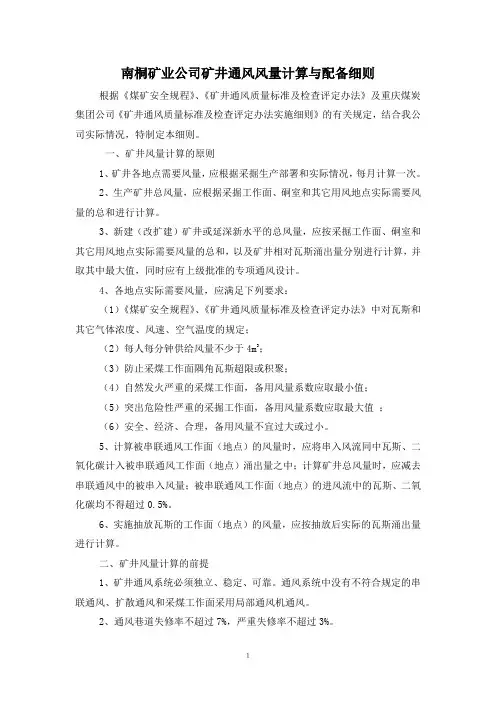

南桐矿业公司矿井通风风量计算与配备细则根据《煤矿安全规程》、《矿井通风质量标准及检查评定办法》及重庆煤炭集团公司《矿井通风质量标准及检查评定办法实施细则》的有关规定，结合我公司实际情况，特制定本细则。 一、矿井风量计算的原则 1、矿井各地点需要风量，应根据采掘生产部署和实际情况，每月计算一次。 2、生产矿井总风量，应根据采掘工作面、硐室和其它用风地点实际需要风量的总和进行计算。 3、新建（改扩建）矿井或延深新水平的总风量，应按采掘工作面、硐室和其它用风地点实际需要风量的总和，以及矿井相对瓦斯涌出量分别进行计算，并取其中最大值，同时应有上级批准的专项通风设计。 4、各地点实际需要风量，应满足下列要求： （1）《煤矿安全规程》、《矿井通风质量标准及检查评定办法》中对瓦斯和其它气体浓度、风速、空气温度的规定； （2）每人每分钟供给风量不少于4m3； （3）防止采煤工作面隅角瓦斯超限或积聚； （4）自然发火严重的采煤工作面，备用风量系数应取最小值； （5）突出危险性严重的采掘工作面，备用风量系数应取最大值； （6）安全、经济、合理，备用风量不宜过大或过小。 5、计算被串联通风工作面（地点）的风量时，应将串入风流同中瓦斯、二氧化碳计入被串联通风工作面（地点）涌出量之中；计算矿井总风量时，应减去串联通风中的被串入风量；被串联通风工作面（地点）的进风流中的瓦斯、二氧化碳均不得超过0.5%。 6、实施抽放瓦斯的工作面（地点）的风量，应按抽放后实际的瓦斯涌出量进行计算。 二、矿井风量计算的前提 1、矿井通风系统必须独立、稳定、可靠。通风系统中没有不符合规定的串联通风、扩散通风和采煤工作面采用局部通风机通风。 2、通风巷道失修率不超过7%，严重失修率不超过3%。

煤矿矿井风量计算办法(根据据规程2016)

XX 集团XX 煤矿矿井风量计算办法 编制单位：通风处 编制： 审查： 通风处长： 通风副总： 通风助理： 总工程师： 二〇一七年一月一日

XX 煤矿矿井风量计算办法 为规范我矿各生产作业地点及矿井配风、通风能力核定、各地点《作业规程》中的风量计算，根据《煤矿生产能力核定标准》等相关规定，结合我矿实际情况，特制定本办法。Lcs11R。 一、计算依据 《煤矿安全规程》专家解读（2016 年修订版）、《煤矿井工开采通风 技术条件》（AQ1028-2006）、《煤矿通风能力核定标准》（AQ1056-2008）3zdv9v。 根据以上标准，结合矿井实际情况，矿井需要的风量应按下列要求分别计算，并选取其中的最大值： 各采掘工作面、硐室及其它用风地点需风量按下列要求分别计算，并选取最大值： 1. 按井下同时工作的最多人数计算，每人每分钟供给的风量不得少于4m3； 2. 按采掘工作面、硐室及其他地点实际需要风量的总和进行计算。各地点的实际需要风量，必须使该地点的风流中的甲烷、二氧化碳和其他有害气体的浓度，风速、温度及每人供风量符合《煤矿安全规程》的有关规定。 h1AXsz。 按实际需要计算风量时，应避免备用风量过大或过小。应当根据具体条件制定风量计算方法，至少每5 年修订1 次。3cFBkV。 二、风量计算办法 ㈠生产矿井需要风量按各采掘进工作面、硐室及其他巷道等用风地点分别进行计算，包括按规定配备的备用工作面。现有通风系统必须保证各用风地点稳定可靠供风。2kQBhi。 Q ra ≥（∑ Q cf ＋∑ Q hf ＋∑ Q ur ＋∑ Q sc ＋∑ Q rl ）·k aq 式中： Q ra—矿井需要风量, m 3/min ； Q cf —采煤工作面实际需要风量，m3/min ； Q hf —掘进工作面实际需要风量，m3/min ； Q ur —硐室实际需要风量，m3/min ； Q sc—备用工作面实际需要风量，m3/min ；

矿井通风风量计算细则

渝南矿司通瓦发〔2011〕70号 重庆南桐矿业有限责任公司 关于印发《矿井通风风量计算与配备细则》的 通知 公司所属各矿： 现将《重庆南桐矿业有限责任公司矿井通风风量计算与配备细则》印发给你们，希认真贯彻执行。原《南桐矿业公司矿井通风风量计算与配备细则》渝南矿司通瓦发[2005]2号文同时作废。 二〇一一年七月一日

重庆南桐矿业有限责任公司 矿井通风风量计算与配备细则 根据《煤矿安全规程》、重庆能源投资集团公司《矿井通风安全质量标准化及考核评级办法》的有关规定，结合我公司实际情况，特制定本细则。 一、矿井风量计算的原则 1、矿井各用风地点需要风量，根据采掘生产部署和实际情况，每月计算一次。 2、生产矿井总风量，根据采煤、掘进、硐室及其他用风地点实际需要风量的总和进行计算。 3、新建（改扩建）矿井或延深新水平的总风量，按井下同时工作的最多人数；采掘工作面、硐室和其他用风地点实际需要风量的总和；以及矿井相对瓦斯涌出量分别进行计算，并取其中最大值。 4、各用风地点实际需要风量，应满足下列要求： （1）《煤矿安全规程》、《矿井通风安全质量标准化及考核评级办法》中对瓦斯和其他气体浓度、风速、气象条件的规定； （2）每人每分钟供给风量不少于4m3； （3）自然发火严重的采煤工作面，风量备用系数应取最小值； （4）突出危险性严重的采掘工作面，风量备用系数应取最大值； （5）安全、经济、技术合理，富余风量不宜过大或过小。 5、计算被串联通风工作面（地点）的风量时，应将串入风流中的瓦斯、二氧化碳涌出量计入被串联通风工作面（地点）涌出量之中；计算矿井总风量时，应按其中最大一个工作面（地点）实际需要的风量计算；被串联通风工作面（地点）的进风流中的瓦斯、二氧化碳浓度均不得超过%。 二、矿井风量计算的前提 1、矿井通风系统必须独立、稳定、可靠。通风系统中没有不符合规

矿井风量计算方法

丁家渠煤矿 矿井风量计算方法 编制： 审核： 总工程师： 二O一七年一月 矿井风量计算方法 按照《煤矿安全规程》规定：煤矿企业应根据具体条件制定风量计算方法，至少每5 年修订1次”，要求，根据《煤矿井工开采通风技术条件》(AQ1028-2006)、《煤矿通风能力核定标准》(AQ1056-2008)，结合本矿开采的实际情况，制定本办法。 一、全矿井需要风量的计算 全矿井总进风量按以下两种方式分别计算，并且必须取其最大值： 1、按井下同时工作的最多人数计算矿井风量： 式中：Q矿矿井总进风量，m3/min ； 4 每人每分钟供给风量，m3/min人； N --- 井下同时工作的最多人数，人； K矿一一矿井通风需风系数(抽出式取k矿=1.15?1.20)。 2、按各个用风地点总和计算矿井风量： 按采煤、掘进、硐室、备用工作面及其他巷道等用风地点需风量的总和计算： 式中：XQ采---------- 采煤工作面实际需要风量，m3/min ； EQ掘--------- 掘进工作面实际需要风量，m3/min ； EQ硐——硐室实际需要风量，m3/min ； _ 3 EQ备备用工作面实际需要风量，m /min EQ其他一一矿井除了采、掘、硐室地点以外的其他巷道需风量，m3/min。 k矿一一矿井通风需风系数(抽出式k矿取1.15?1.20)。

二、采煤工作面需要风量 每个采煤工作面实际需要风量，按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、人员和爆破后的有害气体产生量等规定分别进行计算，然后取其中最大值。 1按气象条件计算： 式中:Q采---------- 采煤工作面需要风量，m3/min ； v采——采煤工作面的风速，m/s,按采煤工作面进风流的最高温度从表1中选取; S采一一采煤工作面的平均有效断面积，按最大和最小控顶有效断面的平均值计算， 2 m ； k 采高――采煤工作面采高调整系数，具体按表1取值； k采长一一采煤工作面长度调整系数，具体按表2取值； 70%有效通风断面系数； 60单位换算产生的系数。 表1采煤工作面进风流气温与对应风速 表1采煤工作面采高调整系数 表2采煤工作面长度调整系数 表3 K温一一采煤工作面空气温度与对应风速调整系数 2、按照瓦斯涌出量计算: 3 Q 采=100Xq 采X K CH4（m /min） Q 采=100Xq cg XK cg

煤矿风量计算细则

明矾沟煤矿风量计算细则 第一章总则 第一条为认真贯彻落实党和国家有关安全生产的法律法规，进一步规范全矿的风量计算工作，防止超通风能力生产，有效遏制瓦斯事故的发生，根据《煤矿安全规程》、《煤矿通风能力核定标准》（AQ1056-2008）、《煤矿生产能力核定标准》、及有关法律法规和有关技术性规范，按照“就高不就低”的原则，特制定本细则。 第二条本细则适用明矾沟煤矿各个部门、施工队伍。 第三条根据矿井建设的具体情况，具体条件制定风量计算细则，至少每5年修订1次。并将风量计算细则报上级主管部门备案。根据风量计算细则每月制定矿井风量分配计划。 第四条各部门、个施工队伍在计算各个采煤工作面、掘进工作面、机电硐室和其他巷道的实际需风量时，必须使各地点风流中的瓦斯、二氧化碳、氢气和其他有害气体的涌出量，稀释到规定允许的浓度，风速和温度都符合《规程》的有关规定。 第五条风量计算有两个含义：一是对全矿井、采区、采掘工作面需要风量的预算，作为编制设计、作业规程、计划的依据；二是对用风地点实际风量按有关规定要求进行验算，作为调整风量的依据。根据矿井的实际生产布局，每月计算一次矿井需要风量,制定矿井配风计划。 第五条发生下列情形之一、造成矿井风量发生变化的，应按本细则计算方法重新计算矿井风量，并在30日内计算完成： （一）通风系统发生变化； （二）生产工艺发生变化； （三）矿井瓦斯等级发生变化或瓦斯赋存条件发生重大变化； （四）实施改建、扩建、技术改造并经“三同时”验收合格； （五）其他影响到矿井通风能力的重大变化。

第二章风量计算细则 第六条矿井总进风量按以下两种方法分别计算，并且必须取其最大值： 1.按井下同时工作的最多人数计算矿井风量，每人每分钟供给风量不得少于4m3。 Q矿进= 4×N×K矿通 式中，Q矿进——矿井总进风量，m3／min； N——井下同时工作最多人数，人； K矿通——矿井通风系数，取1.25。 2.按各个地点总和计算矿井风量： 按采煤、掘进、硐室及其他地点实际需要风量的总和计算：Q矿进= ( ∑Q采+∑Q掘+∑Q硐+∑Q其他)× K矿通 式中，Q矿进——矿井总进风量，m3／min； ∑Q采——采煤工作面实际需要风量的总和，m3／min； ∑Q掘——掘进工作面实际需要风量的总和，m3／min； ∑Q硐——各种硐室实际需要风量的总和，m3／min； ∑Q其他——除采煤、掘进、硐室以外其他巷道实际需要风量的总和，m3／min； K矿通——矿井通风系数，（抽出式K矿通取1.15-1.2）。第七条各个采煤工作面实际需要风量，应按工作面瓦斯涌出量、二氧化碳涌出量、风速、人数和爆破后的有害气体、温度等规定分别进行计算，采取最大值。有串联通风时，应按其中一个采煤工作面实际需要的最大风量计算。备用工作面应满足瓦斯、空气温度和风速等规定计算风量，且不低于其采煤时实际风量的50%。对于确实不能形成全风压通风的残采工作面可参照掘进工作面风量计算确定，但必须保证满足工作面配风要求。

煤矿风量计算细则

煤矿风量计算细则 一、煤矿风量计算细则适用范围 本办法适用于具有独立通风系统的合法生产矿井。 二、矿井通风能力核定方法 矿井有两个以上通风系统时，应按照每一个通风系统分别进行通风能力核定，矿井的通风能力为每一通风系统通风能力之和。 矿井通风能力核定采用总体核算法或由里向外核算法计算。 方法二（由里向外核算法，产量在30万吨/年以上矿井使用） 1．生产矿井需要风量按各采煤、掘进工作面，硐室及其它巷道等用风地点分别进行计算。现有通风系统必须保证各用风地点稳定可靠供风。 Q矿≥（∑Q采+∑Q掘+∑Q硐+∑Q备＋∑Q其它）×K矿通（m3/min） 式中： ∑Q采——采煤工作面实际需要风量的总和，m3/min； ∑Q掘——掘进工作面实际需要风量的总和，m3/min； ∑Q硐——硐室实际需要风量的总和，m3/min； ∑Q备——备用工作面实际需要风量的总和，m3/min； ∑Q其它——矿井除了采、掘、硐室地点以外的其它巷道需风量的总和， m3/min； K矿通——矿井通风系数(抽出式K矿通取 1.15~1.2,压入式K矿通取 1.25~1.3)。

（1）采煤工作面的需要风量 每个回采工作面实际需要风量，应按瓦斯、二氧化碳涌出量和爆破后的有害气体产生量以及工作面气温、风速和人数等规定分别进行计算，然后取其中最大值。 低瓦斯矿井的采煤工作面按气象条件或瓦斯涌出量（用瓦斯涌出量计算，采用高瓦斯计算公式）确定需要风量，其计算公式为： Q采=Q基本×K采高×K采面长×K温 式中: Q采——采煤工作面需要风量，m3/min； Q基本——不同采煤方式工作面所需的基本风量，m3/min。 Q基本——工作面控顶距×工作面实际采高×工作面有效断面70%×适 宜风速（不小于1m/s）； K采高——回采工作面采高调整系数（见表2）； K采面长——回采工作面长度调整系数（见表3）； K温——回采工作面温度调整系数（见表4）。 表2 K采高——回采工作面采高调整系数

矿井风量计算细则技术标准

Q/FKB 矿井风量计算细则标准 2013-06-30 发布2013-07-01 实施肥矿集团白庄煤矿发布

矿井风量计算细则标准 1 范围 本标准规定了矿井风量计算的有关技术内容和要求。 本标准适用于山东能源肥矿集团白庄煤矿。 2 规范性引用性文件 本标准中涉及规范性引用文件，凡是注明日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本适用于本文件。 煤矿安全规程 AQ1056-2008煤矿通风能力核定标准 煤矿质量标准化基本要求及评分办法（试行）煤安监行管〔2013〕1号 3 矿井供风的基本原则 矿井风量计算是通风技术管理的主要基础工作，选择正确的风量计算办法，实现用风地点合理稳定供风，不仅是瓦斯治理、预防煤层自燃和综合防尘的先决条件，也是矿井生产能力核定的重要依据。根据《煤矿安全规程》第一百零三条“煤矿企业应根据具体条件制定风量计算办法，至少每5年修订一次”的要求，参照近期上级下发的相关规范、标准、指令等，结合集合公司瓦斯矿井伴有瓦斯异常区、煤尘具有爆炸性、以及井下气候条件等煤层开采自然和技术因素及实际配风经验，特修改制定本细则。 4 矿井需要风量 4.1按井下同时工作的最多人数计算，每人每分钟供给风量不少于4m3。 Q ra＝4×N cf 式中: Q ra——全矿井实际需要风量，m3/min； 4——每人每分钟供给风量不少于4m3； N cf——全矿井下同时工作最多人数，人。 4.2 按采煤、掘进、硐室及其它地点实际需要风量的总和计算，包括按规定配备的备用工作面需要风量。 Q ra＝(∑Q cf+∑Q hf+∑Q ur+∑Q sc +∑Q rl)×Kaq 式中： Q ra——矿井需要风量，m3/min； ∑Q cf—采煤工作面实际需要风量的总和，m3/min； ∑Q hf—掘进工作面实际需要风量的总和，m3/min； ∑Q ur—硐室需要风量的总和，m3/min； ∑Q sc—备用工作面实际需要风量的总和，m3/min； ∑Q rl—其他用风巷道实际需要风量的总和，m3/min； Kaq——矿井通风需风系数（抽出式Kaq取1.15～1.20）。 矿井需风系数包括矿井内部漏风和配风不均衡等因素，一般抽出式K取1.15～1.2，瓦斯矿井独立供风的采掘工作面数量少于12个，最大通风流程小于10000m时，抽出式取1.15，否则抽出式取1.20。

煤矿巷道及通风计算公式

煤矿巷道及通风计算公式 一、常见断面面积计算： 1、半圆拱形面积=巷宽×（巷高+0.39×巷宽） 2、三心拱形面积=巷宽×（巷高+0.26×巷宽） 3、梯形面积=（上底+下底）×巷高÷2 4、矩形面积=巷宽×巷高 二、风速测定计算： V表=n/t (m/s) (一般为侧身法测风速) 式中：V表：计算出的表速； n：见表读数； t：测风时间（s） V真=a+ b×V表 式中：V真：真风速（扣除风表误差后的风速）； a、b：为校正见表常数。 V平=K V真=（S-0.4）×V真÷S 式中：K为校正系数（侧身法测风时K=（S-0.4）/S，迎面测风时取1.14）； S为测风地点的井巷断面积 三、风量的测定： Q=SV 式中Q：井巷中的风量（m3/s）;S：测风地点的井巷断面积（m2）; V：井巷中的平均风速（m/s） 例1：某半圆拱巷道宽2m,巷道壁高1m,风速1m/s，问此巷道风量是多少。 例2：某煤巷掘进断面积3m2,风量36 m3/min，风速超限吗？

四、矿井瓦斯涌出量的计算： 1、矿井绝对瓦斯涌出量计算（Q瓦） Q瓦=QC （m3/min） 式中Q：为工作面的风量；C：为工作面的瓦斯浓度（回风流瓦斯浓度-进风流中瓦斯浓度） 例：某矿井瓦斯涌出量3 m3/min，按总回风巷瓦斯浓度不超限计算矿井供风量不得小于多少。 2、相对瓦斯涌出量（q瓦） q瓦= （m3/t） 式中Q瓦：矿井绝对瓦斯涌出量；1440：为每天1440分钟； N：工作的天数（当月）； T：当月的产量 五、全矿井风量计算： 1、按井下同时工作最多人为数计算 Q矿=4NK （m3/min） 式中4：为《规程》第103条规定每人在井下每分钟供给风量不得少于4立方米；N：井下最多人数；K：系数（1.2~1.5） 2、按独立通风的采煤、掘进、硐室及其他地点实际需要风量的总和计算 Q矿=（∑Q采+∑Q掘+∑Q硐…+∑Q其他）×K 式中K：校正系数（取1.2~1.8） 六、采煤工作面需风量 1、按瓦斯涌出量计算

矿井通风风量计算细则

矿井通风风量计算与配备细则 根据《煤矿安全规程》、《矿井通风质量标准及检查评定办法》的有关规定，结合我公司实际情况，特制定本细则。 一、矿井风量计算的原则 1、矿井各地点需要风量，应根据采掘生产部署和实际情况，每月计算一次。 2、生产矿井总风量，应根据采掘工作面、硐室和其它用风地点实际需要风量的总和进行计算。 3、新建（改扩建）矿井或延深新水平的总风量，应按采掘工作面、硐室和其它用风地点实际需要风量的总和，以及矿井相对瓦斯涌出量分别进行计算，并取其中最大值，同时应有上级批准的专项通风设计。 4、各地点实际需要风量，应满足下列要求： （1）《煤矿安全规程》、《矿井通风质量标准及检查评定办法》中对瓦斯和其它气体浓度、风速、空气温度的规定； （2）每人每分钟供给风量不少于4m3； （3）防止采煤工作面隅角瓦斯超限或积聚； （4）自然发火严重的采煤工作面，备用风量系数应取最小值； （5）突出危险性严重的采掘工作面，备用风量系数应取最大值； （6）安全、经济、合理，备用风量不宜过大或过小。 5、计算被串联通风工作面（地点）的风量时，应将串入风流同中瓦斯、二氧化碳计入被串联通风工作面（地点）涌出量之中；计算矿井总风量时，应减去串联通风中的被串入风量；被串联通风工作面（地点）的进风流中的瓦斯、二氧化碳均不得超过0.5%。 6、实施抽放瓦斯的工作面（地点）的风量，应按抽放后实际的瓦斯涌出量进行计算。 二、矿井风量计算的前提 1、矿井通风系统必须独立、稳定、可靠。通风系统中没有不符合规定的串联通风、扩散通风和采煤工作面采用局部通风机通风。 2、通风巷道失修率不超过7%，严重失修率不超过3%。 3、根据我公司采掘工作面瓦斯涌出差异大和保护层工作面邻近层卸压瓦斯

矿井需要风量计算方法

矿井通风风量计算方法 一全矿井需要风量计算： 1）按井下同时工作最多人数计算，每人每分钟供风量不少于4m2/mi n.。 Q 需=4X N X K 矿通=4X 50X 1.25= 250 m P/min.。 式中N ——（取50人）井下同时工作最多人数 K矿通一一矿井通风系统，包括矿井内部漏风和配风不均等因素, 一般 可取1.2?1.25。 2）按采煤、掘进、硐室及其它地点实际需要风量的总和计算： Q需=（刀Q采+刀Q掘+刀Q硐+刀Q其它）X K矿通 式中刀Q采--------------- 独立通风的采煤工作面实际需要风量的总和 ----------------------- m3/min.。 刀Q掘 ------------独立通风的掘进工作面实际需要风量的总和m3/min.。 刀Q硐 ------------独立通风的硐室工作面实际需要风量的总和m3/min.。 刀Q其它——独立通风的其它井巷及需要进行通风的风量总和m3/mi n.。 K矿通一一矿井通风系统，包括矿井内部漏风和配风不均等因素 一般可取1.2?1.25。 （1）采煤实际需要风量，按同时回采的各个工作面实际需要风量的总和计算：刀Q 采=（Q采1 + Q采2 + Q采3 + .... ）K采备 式中Q采1,Q采2,Q 采3 .......... .......... 各米煤工作面实际需要的风量m3/min.。 K采备-------- 备用工作面系数，一般取K米备=1.1,当备用工作面已单独计 算风量列入上式时，K采备=1.0。 每个采煤工作面实际需要风量，应按瓦斯、二氧化碳涌出量和炸药消耗量及 工作面的气温、风速与人数等分别进行计算，并取其中最大值。采煤工作面 有串联通风时，按其中一个采煤工作面实际需要风量的最大风量计算。 ㈠按瓦斯涌出量计算Q采= 100Q CH4 K采通_________ m3/min.。 C 式中Q CH4——采煤工作面瓦斯绝对涌出量m3/min.； C ―― 采煤工作面回风流中允许的最大瓦斯含量，%，C=1% ； K采通一一采煤工作面的通风系数，主要包括瓦斯涌出不均衡和备用风量等因素，应该通过实际考察确定。一般可取K 采通=1.2?2.1。 ㈡按二氧化碳涌出量计算Q采=100Q CO2 K米通_______________ m3/min.。 C 式中Q CO2---- 采煤工作面二氧化碳绝对涌出量m3/mi n.； C――采煤工作面回风流中二氧化碳最大允许含量为C=1.5%

矿井测风及风量计算细则制度

矿井测风及风量计算细则制度 一、必须建立测风制度，配备足够的测风工坚持正常的测风工作。每10天对矿井、采区的进、回风量，采掘面以及其它用风地点的风量进行一次全面的测风。因井下风量调整或主要通风机工况变化等原因，使井下风量发生较大的变化时，由通风部门领导安排测风工及时进行全面测风。 二、采煤工作面测定进、回风巷道的风量；掘进工作面测定局部通风机的全压供风量、出口风量、入口风量及全压总回风量。 三、安装局部通风机前测定局部通风机前的全压供风量；更换局部通风机后及时测定局部通风机的全压供风量、出口风量、入口风量及全压总回风量。 四、主要通风机的外部漏风量至少每半年测定一次；对于非掘进工作面的局部通风地点的风量每月进行一次测定。

五、瓦斯涌出异常的采、掘工作面以及主要进回风巷道的风量，通风段根据实际需要增加测风次数。 六、所有测风结果要及时填写到测风地点的记录牌板上和台帐上，数据要求真实可靠，严禁弄虚作假。测风员在测风过程中如发现通风系统有问题，要立即查明原因并向通风段长汇报，待通风系统稳定后重新测定风量。 七、矿井主要进回风巷、采区进回风巷必须建立正规的测风站，采掘工作面及其它巷道的测风点建立临时的测风站，测风站必须挂测风牌版。对正规测风站的断面每季度进行一次校正，对临时测风站的断面每月进行一次校正。测风时将巷道风量、风速、断面、温度、瓦斯和二氧化碳浓度、测定时间、测风工填写到测风牌版和测风记录本上，数字齐全清楚。 八、风量测定结果每旬报矿长、总工程师、安全矿长、通风矿长、通风段长、通风技术段长。旬报要在每月5、15、25日前报出，月报要在下月10日前报

出。当矿井风量发生较大变化时，应及时向总工程师和主管通风矿长汇报。

矿井有效风量率计算及与漏风率的关系

矿井有效风量率是反映矿井通风系统风设施控制风流情况、通风设施漏风量大小的指标，其计算公式如下： P=井下各地点有效风量之和/矿井总入风量×100% 采煤工作面有串联通风时，按其中一个最大需风量计算。备用工作面也应按上述要求、满足瓦斯、二氧化碳、风流温度和风速等规定计算需风量、且不得低于其回采时需风量的50%。 风量计算依据。 供给煤矿井下任何用风地点的新鲜风量，必须依照下述各种条件进行计算，并取其最大值，作为该用风地点的供风量。 1 、按该用风地点同时工作的最多人数计算，每人每分钟供给风量不得少于4m3； 2 、按该用风地点的风流中瓦斯、二氧化碳、氢气和其它有害气体的浓度，风速以及温度等都符合《煤矿安全规程》的有关各项规定要求，分别计算，取其最大值。 有效风量率是矿井有效风量（指风流通过井下个工作地点的世实际风量总和）占矿井总进风量的百分数； 矿井漏风分为外部漏风和部漏风。外部漏风量是指直接由主要通风机装置及其风井附近地表漏风总和，可用各台主要通风机风量总和减去矿井总进风量；外部漏风率也就是外部漏风量与各台主要通风机风量总和之比；部漏风量可用矿井总进风量减去有效风量，部漏风率是指井下漏风量占通风机工作风量的百分比。 矿井有效风量率和漏风率的计算方法及之间关系：有效风量率+漏风率=1 ;有效风量+部漏风量=总进风量。 井下所有独立回风的用风点(如采掘工作面、硐室)以及其他巷道实际得到的风量之和与主扇的工作风量之比的百分数。它是衡量矿井通风技术管理水平和采区供风情况的指标。一般要求有效风量率应大于85%。有效风量率过低不仅浪费了通风用电，而且不能保证供风，威胁矿井安全生产。因此，要求在设计施工和生产管理等各方面都应尽量减小漏风，提高矿井有效风量率。 通风系统中用图论的方法对其进行抽象描述，直观的几何图形来表示，即可用通风网络图表述。这样能清楚的反映了风流的方向和分合关系，这也是进行通风计算的基础。 通风网络可以进行矩阵表示，这样有关风量平衡定律、能量平衡定律都可以数量化的计算了。然后研究串联、并联、角联风网就可以很简单的用数学表达式表述了。 这样对于通风网络进行动态分析很方便。 煤矿安全规程规定 第一百零三条矿井需要的风量应按下列要求分别计算，并选取其中的最大值： （一）按井下同时工作的最多人数计算，每人每分钟供给风量不得少于4m3。

2017最新矿井风量计算方法

ViCAi 丁家渠煤矿 矿井风量计算方法 编制: 审核: 总工程师: O一七年一月

矿井风量计算方法 按照《煤矿安全规程》规定：煤矿企业应根据具体条件制定风量计算方法，至少每5年修订1次”，要求，根据《煤矿井工开采通风技术条件》 (AQ1028-2006)、《煤矿通风能力核定标准》(AQ1056-2008)，结合本矿开采的实际情况，制定本办法。 一、全矿井需要风量的计算 全矿井总进风量按以下两种方式分别计算，并且必须取其最大值： 1、按井下同时工作的最多人数计算矿井风量： 0矿=4 N k矿 式中：Q矿--------矿井总进风量，m3/min ； 4 ----- 每人每分钟供给风量，m3/min人； N ----- 井下同时工作的最多人数，人； K矿一一矿井通风需风系数(抽出式取k矿=1.15?1.20)。 2、按各个用风地点总和计算矿井风量： 按采煤、掘进、硐室、备用工作面及其他巷道等用风地点需风量的总和计算： Q矿二"Q采亠-Q掘亠二Q硐亠二Q备亠一Q其他k矿 式中：XQ采------- 采煤工作面实际需要风量，m3/min ； EQ掘------ 掘进工作面实际需要风量，m3/min ； EQ硐——硐室实际需要风量，m3/min ； _ 3 EQ备--- 备用工作面实际需要风量，m /min EQ其他一一矿井除了采、掘、硐室地点以外的其他巷道需风量，m3/min。 k矿一一矿井通风需风系数(抽出式k矿取1.15?1.20)。 二、采煤工作面需要风量 每个采煤工作面实际需要风量，按工作面气象条件、瓦斯涌出量、二氧化碳涌出量、人员和爆破后的有害气体产生量等规定分别进行计算，然后取其中最大值。 1、按气象条件计算： Q采二60 70% v采S采k采高k采长
