潜水泵型号及参数 信息来源：发布日期：2014-2-20 点击23938次 ? 潜水泵与普通的水泵不同的是它工作在水下，而其他类型的水泵多在地面工作。泵启动前，吸入管和泵内必须充满液体。开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。 在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。 ? 目录 ? 清水潜水泵 ? 污水潜水泵 ? 深井潜水泵 ? ? ?清水潜水泵型号及参数
?? 型号流量 (M3/H) 扬程 (m) 配管内径 (mm) 使用电压 (v) 包装尺寸(cm) 毛重(KG) QDN1.5-4.5-0.08KW 1.5 4.5 25 220 12*12*30.5 4 QDN3-5-0.12KW 3 5 25 220 14*14*32 5.5 QDN1.5-7-0.12KW 1.5 7 25 220 14*14*32 5.5 QDN5-7-0.25KW 5 7 40 220 16*16*36 7.5 QDN3-25-0.55KW 3 25 50 220 21*21*45 13.5 QDN1.5-30-0.55KW 1.5 30 50 220 15*15*52 16 QDN6-14-0.55KW 6 14 40 220 19*19*37 9.5 QDN10-10-0.75KW 10 10 50 220 19*19*37 12 QDN25-6-0.75KW 25 6 65 220 19*19*47 12.5 QDN3-30-0.75KW 3 30 50 220 21*21*45 15.3 QDN1.5-40-0.75KW 1.5 40 50 220 15*15*56 17 QDN3-35-1.1KW 3 35 50 220 21*21*47 17 QDN6-24-1.1KW 6 24 50 220 21*21*47 17 QDN8-20-1.1KW 8 20 50 220 21*21*47 17 QDN1.5-60-1.1KW 1.5 60 50 220 15*15*63 19 QDN1.5-80-1.5KW 1.5 80 50 220 15*15*70 22 QDN6-30-1.5KW 3 60 50 220 15*15*70 22 QDN40-6-1.1KW 40 6 65 220 19*19*40 14 QDN25-9-1.1KW 25 9 65 220 19*19*40 14 QDN15-14-1.1KW 15 14 50 220 19*19*40 14 ? ? ? ?污水潜水泵型号及参数 ?
井用潜水泵型号及结构特点 井用潜水泵随着我国科技的高速发展，其竞争力也得到了很大的提升，此类产品使用地点比较特殊，客户在产品选择时需要关注的地方有很多，例如扬程、流量等。产品的好坏不仅仅只是产品本身的特性，同时产品也需要遇到他的伯乐。只有这样，产品才能发挥发的最大价值。 接下来将详细介绍井用潜水泵的选型注意事项： 1、根据井径、水质初定泵型。不同类型的泵对井孔直径的大小都有一定的要求，泵体部分不能紧靠井内壁，以防水泵振动将井损坏。 2、井水含沙量超过万分之一的机井，不宜安装使用深井泵。因为井水含沙量过大，引起水泵振动，缩短水泵寿命。 3、根据井的出水量，选定井泵的流量。每一眼井都有一个经济上最优的出水量，水泵的流量应等于或小于机井水位下降到井水深度一半时的出水量。水井可能提供最大的出水量为选定井泵流量的依据。水泵流量，以厂牌型号或说明书上标注的数字为准。 4、根据井水位下降深度和输水管路水头损失，确定井泵实际需要的扬程，即井泵的扬程，它等于水位到出水池水面的垂直距离(净扬程)加上损失扬程。损失扬程通常为净扬程的6——9%，一般为1——2m。水泵管井下部分的总长度不应超过水泵说明书上规定的入井最大长度。 一类产品的好坏，重点在于产品的特点，但是在产品选型时同样重要。随着井用潜水泵在我国使用范围不断增大，对其选型做更多的研究，不仅可以提高产品的竞争力也可以提高产品的推广率。井用潜水泵想要有更好的发展前景，还要做的工作还有很多。
井用潜水泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井撮地下水、也可用于河流、水库、水渠等到提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。 1、深井潜水泵由：水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接;配备有不同规格的三芯电缆;起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。 2、潜水泵每级导流壳中装有一个橡胶轴承;叶轮用锥形套固定在泵轴上;导流壳采用螺纹或螺栓联成一体。 3、高扬程潜水泵上部装有止回阀，避免停机水垂造成机组破坏。
潜水泵的使用注意事项及维护保养 一、潜水泵的使用 1、使用前的检查 （1）检查潜水泵的机壳是否有裂纹，若有裂纹则不能使用。 （2）检查潜水泵的放气孔、放水孔、放油孔和电缆接头处的封口是否松动，如有松动必须旋紧。 （3）检查潜水泵的绝缘电阻。用500v绝缘电阻表检测，其绝缘电阻不应小于5mω,若低于此值，应打开放水、放气孔，烘干或晒干后再使用。 （4）潜水泵的电缆线最好不要有接头，若有接头应包扎好，整个电缆线应无破损、折断现象，否则应更换新电缆。另外，电缆线要架空，不要太长。 （5）起动前校正电源正负极，以免水泵倒转，不出水。 （6）开机前对供电线路、开关进行全面检查，并在地面通电空转3~5min，若运转正常，再放入水中投入使用。 2、使用中应注意的事项 （1）不同型号的潜水泵，应按规定的扬程使用，配用的钢管、橡胶管或帆管内径应符合技术要求。 （2）出水管尽可能不要弯曲，及时发现并修补输水管的破裂处，以减少功率损失。 （3）潜水泵放入水中或提出水面时，必须拉住耳环上的绳子，绝对不能拉电缆线，否则会造成电缆线损坏。 （4）潜水泵不能抽排污水或含砂量大的水，尤其是采用机械密封的潜水泵更应注意这一点。 （5）潜水泵电源应按规定选用，电源与水泵的距离不能过远，电压应在正常值的±10%之内，并在电源或水泵处埋设一根1m以上的铁棍作地线，以确保安全。电源必须接地可靠，加装漏电保护器。另外，尽量避免在电源电压过高或过低时开机，电压过高，会引起电动机过热而烧坏绕组；电压过低，则电动机转速下降，会造成起动绕组长时间发热，甚至烧坏绕组和电容器。 （6）潜水泵的潜水深度一般为0.5~3m，并应垂直吊起，不能横卧，更不能陷入泥沙中。 （7）潜水泵应采用断路器作控制设备，也可以采用三刀刀开关，但必须装上6a的电熔丝。
怎样进行降水时水泵的选择 ⑵降水井结构 项目井深混凝土死管滤水管井径管径 J1～J16 25.00m或27.00m 15.00m 10.00m或12.50m ф600mmф300mm 拟采用25-40 t/小时、扬程大于30m的潜水泵抽水。 问题一：一般降水用水泵有哪些类型，适用条件， 二：水泵型号是哪些，怎么规定的 三：在进行降水水泵确定时，应考虑哪些方面的内容？ 小型水泵的选择与使用 近年，我国水泵的社会保有量大幅度增长，尤其是以潜水泵、自吸泵等为代表的小型农用水泵，由于价格低、易操作等优点深受广大用户青睐。但是，由于小型水泵的生产厂家众多，技术力量良莠不齐，致使产品质量优劣悬殊。再加上操作、使用不当等因素，使为数不少的用户产生了新的烦恼，甚至经济上出现了不少的损失。据统计，目前我国农用水泵每年生产数量的一半用来更换报废产品。因此，如何选择到一台经久耐用、称心如意的水泵和怎样延长水泵的寿命就成为广大用户十分关心的问题。 一、选择标准化水泵 (一)何谓标准化水泵标准化水泵就是国家根据ISO的要求，制定、推行的最新型号的水泵。其主要特点是体积小、重量轻、性能优、易操作、寿命长、能耗低等。它代表着当前水泵行业的最新潮流。 (二)如何选择水泵用户选择水泵时，最好是到农机部门认可的销售点，一定要认清生产厂家。建议优先考虑购买充水式潜水电泵，并且看清牌号和产品质量合格证。千万不能购买“三无”(即无生产厂家、无生产日期、无生产许可证)产品，否则出现了问题，用户将束手无策。
(三)什么牌水泵好作为用户，由于受到专业知识的局限，很难定夺，最好的方法是咨询水泵方面的行家。如果实在无人咨询，不妨去咨询一些老的水泵用户，尤其是那些与自己使用条件相近者，买这些用户信得过、质量可靠而又比较成熟的产品，不失为一种明智的选择。同时，应根据当地的电源情况来决定用单相泵或三相泵。 二、选择满足扬程要求的水泵 (一)水泵扬程选择所谓扬程是指所需扬程，而并不是提水高度，明确这一点对选择水泵尤为重要。水泵扬程大约为提水高度的1.15～1.20倍。如某水源到用水处的垂直高度20米，其所需扬程大约为23～24米。选择水泵时应使水泵铭牌上的扬程最好与所需扬程接近，这样的情况下，水泵的效率最高，使用会更经济。但并不是一定要求绝对相等，一般偏差只要不超过20％，水泵都能在较节能的情况下工作。 (二)铭牌扬程多大为好，选择铭牌上扬程远远小于所需扬程的一台水泵，往往会不能满足用户的愿望，即便是能抽上水来，水量也会小得可怜，甚至会变成一台无用武之地的“闲泵”。是否购买的水泵扬程越高越好？其实不然。高扬程的泵用于低扬程，便会出现流量过大，导致电机超载，若长时间运行，电机温度升高，绕组绝缘层便会逐渐老化，甚至烧毁电机。 三、选择合适流量的水泵水泵的流量，即出水量，一般不宜选得过大，否则，会增加购买水泵的费用。应具体问题具体分析，如用户自家吃水用的自吸式水泵，流量就应尽量选小一些的；如用户灌溉用的潜水泵，就可适当选择流量大一些的。 四、使用中应注意的几个问题正确掌握使用方法是延长水泵寿命、减少经济损失的重要因素。 (一)对于潜水泵启动前应做一些必要的检查：泵轴的转动情况是否正常，有无卡死现象；叶轮的位置是否正常；电缆线和电缆插头有无破裂、擦伤和折断现象等。运行中要注意观察电压的变化情况，一般控制在
井用潜水泵 结构： 井用潜水泵是由泵体、扬水管、泵座、潜水电机（包括电缆）和起动保护装置等组成。泵体是潜水泵的工作部件，它是由进水段、导流壳、逆止阀、泵轴和叶轮等零部件组成。 原理： 由潜水电机驱动潜水泵的叶轮旋转，使叶轮进口处形成真空，将水吸入，水在叶轮叶片的作用下产生离心力，从而获得速度能和压力能。具有一定能量的水通过导流壳，进入下一级别叶轮，随着泵级数的增加，压力不断递增，左后通过扬水管及泵座送入地面的管路系统中。 常见故障原因及排除方法：
井用潜水泵的维护 （1）井用潜水泵在使用前，须用兆欧表检查电机绝缘电阻，其值最低不能少于50ΜΩ. （2）水浸电机应打开灌水螺塞，灌满洁净的清水后再拧紧螺塞，不可将灌水螺塞拧掉后直接入井。 （3）使用前检查电缆有无破裂、拧断。如有损坏应及时调换，以防漏电。 （4）井用潜水泵在下水前应向泵内注入清水，然后空转1-2分钟，并起动两次，检查起动和空转是否正常，转向是否符合要求。如果转向相反，将任意两相接线调换即可。检查扬水管是否有裂纹，联接是否牢固。 （5）井用潜水电泵下井及起吊时，绝不允许硬拉电缆，以免电缆损坏或接头处断开，造成不应有的事故。应当用铁线或卡板下井及起吊。（6）电源电压应控制在额定电压的±5%范围内，这样电机才能正常工作。如果电压过低或过高，电机不可继续使用，以免电机长期在过电压或欠电压下工作时损坏。
（7）井用潜水电泵潜入水中时应垂直吊放，不得斜放。入水深度以在动水位下5m为宜， （8）井用潜水泵实际扬程应在0.8-1.1倍额定扬程内使用，以提高机组效率，节约能源，同时避免电机超载。 （9）电机接线必须接受，以免电机缺相运转烧毁电机。电缆必须经常检查有无电裂，擦伤等情况，有则及时更换或修补。 （10）井用潜水泵运行半年后，应维修检查，更换损坏零件。（11）井用潜水泵用后，水浸电机应放净电机内清水，将电泵清洗干净，涂油防锈，并竖直放在干燥处保管。
（本文由三昌泵业网络部整理、仅供参考） 水泵基础知识 1.供水设备：单位时间内输出一定流量、扬程的自动启停的给水装置。 2.消防供水设备：用于消防用途的供水设备。2002年前生产该设备必须有省级消防部门颁发的生产 许可证书或备案登记证书。凡越省际范围销售，必须到拟销售的省份进行审查备案，办理登记入境（省）销售手续。自我国加入WTO后，公安部取消了入境（省）备案手续，不再发放消防产品登记备案证书。消防供水设备企业只要出具国家消防检测单位的检测合格报告，用户在中国消防产品网站http://211.101.148.74/上查阅即可。 3.生活供水设备：用于生活用途的供水设备。 4.生产供水设备：用于生产用途的供水设备。 5.囊式落地膨胀水箱：囊式供水设备在锅炉（换热站）膨胀系统的应用。主要取代高位膨胀水箱， 解决采暖（制冷）系统中的热胀冷缩问题与自动补水问题。 6.农田灌溉系统：供水设备在农田灌溉系统的应用。 7.人工造浪系统：囊式供水设备应用人工造浪系统。 （二）供水设备的种类 根据供水设备的用途可分生活供水设备、生产供水设备、消防供水设备三种。 根据供水设备的原理与构成分成三类。补气式供水设备、囊式供水设备、变频供水设备。 1.补气式供水设备：利用密封罐内空气的可压缩性，调节输水的给水装置，其作用相当于高位水箱 或水塔，由气压罐内压力变化自动控制水泵的工作，当罐内空气压力不足时，能够自动补气增压。 2.囊式供水设备：囊内为水室，罐囊之间为气室，一次充气常年使用，其运行工况是当气压罐内压 力降至用户要求的低限时，压力传感信号通过电控柜开启水泵，自动输水至罐内。当系统压力不
水泵自动化控制系统使用说明书 一、···················概述 乌兰木伦水泵自动化控制系统是由常州自动化研究所针对乌兰木伦矿井下排水系统的实际情况设计的自动控制系统。通过该系统可实现对水泵的开停、主排水管路的流量、水泵排水管的压力、水仓的水位等信号的实时监测，并能通过该系统实现三台主水泵的自动、手动控制并和KJ95监控系统的联网运行，实现地面监控。 基本参数： 水泵：200D43*33台（无真空泵） 扬程120米流量288米3/小时 主排水管路直径200mm 补水管路直径100mm 水仓：3个 水仓深度分别为： 总容量：1800米3 主电机：3*160KW 电压：AC660V 启动柜控制电压：AC220V 220变压器容量：1500VA
二、系统组成 本控制系统主要由水泵综合控制柜，电动阀门及传感器三大部分组成。参见“水泵控制柜内部元件布置图：。 1、水泵综合控制柜是本系统的控制中心，由研华一体化工控机、数据采集板、KJ95分站通讯接口、中间继电器、控制按钮及净化电源及直流稳压电源组成。 其中，净化电源主要是提供一个稳定的交流220V电压给研华一体化工控机，以保证研华一体化工控机的正常工作，直流稳压电源主要提供给外部传感器、中间继电器及数据采集板的工作电源。 控制按钮包括方式转换按钮、水泵选择按钮及手动自动控制按钮，分别完成工作方式的转换、水泵的选择及水泵的手动和自动控制。本控制柜共有40个按钮，从按钮本身的工作形式来说这些按钮有两种，一种为瞬间式，即按钮按下后再松开，按钮立刻弹起，按钮所控制的接点也不保持；另外一种为交替式，即按钮按下后再松开按钮，按钮并不立刻弹起，而是再按一次后才弹起，按钮所控制的接点保持（如方式转换按钮、水泵选择按钮等）。 中间继电器采用欧姆龙公司MY4型继电器，主要完成信号的转换和隔离。另外，还对外部开关量信号进行扩展，以保证这些信号在不同状态下的使用要求。 控制柜的数据采集板分为开关量输入板（两块）、开关量输出板（一块）和模拟量数据采集板（两块）。这些数据采集板主要是对传感器采集来的模拟量信号和中间继电器的开关量信号转换成工控机识别的信号，并将工控机发出的控制
深井潜水泵选型及价格参数 一、深井潜水泵选型须知： (1)测出井的实际深度H、静水位Hi、水深H和井孔直径。 (2)根据抽水试验，求出该井的最大可能出水量Qmax和相应的最大水位降Smax，求出单位流量时的水位降Sq，即Sq=SmaxQmax。 如果缺乏准确的抽水试验资料，Qmax可以按照下式估算： Qmax=(2H-Smax)SmaxQ(2H-S)S 式中H—井中水深，m; Q-抽水实验在水位稳定时，井中的出水量，msh; S-相应于Q时井中的水位降，即静水位到稳定水位间的距离，m; Smax-井的最大水位降，m，一般为H2; Qmax—相应于Smax时的最大可能出水量，m3h。 二、深井潜水泵选型步骤： (1)确定深井潜水泵的型号根据机井孔直径和井深初步选定深井泵的型号。如井孔内径为200mm时，只能选用200QJ以下深井泵，以保持井与泵间的足够的间隙。 (2)求水位降根据所选型号，参照产品样本，查出其额定流量Qe，按下式求出此流量时的水位降。 SM=SqQe (6—40) 式中SM—水位降，m，SMH2。 (3)求动水位深度按下式求出相应的动水位深度 Hd=Hi+SM (6—41)
(4)算出深井潜水泵在井中输水管的总长度 L=Ha+(1～2) (6-42)式中L-输水管的总长度，m。 求出的L值不应大于该型号泵在产品样本中所给出的输水管放入井口最大长度。 (5)求总损失扬程根据输水管直径和流量，查出每10m长输水管的摩擦 损失h值，则输水管的总损失为： △Hz=0.1hL (6-43)式中L-输水管总损失扬程，m。 (6)求提水所需扬程 Hx=Hd+△Hz (6—44) 式中Hx——深井潜水泵扬水至井口地面所需的扬程。如果是将水抽至离地某高度时，则上式中Hx还要加上高出地面一段的管路输水摩擦损失。
潜水泵的工作原理及性能特点 潜水泵是一种用途非常广泛的水处理工具，与普通的抽水机不同，潜水泵是电机与水泵直联一体潜入水中工作在水下，潜水泵可分为井用潜水泵、作业面潜水泵、潜污泵、排沙潜水泵、矿用立泵等。本文结合我校多年的维修经验，论述深井潜水泵使用过程中的常见故障现象及分析处理。 1 潜水泵的工作原理及性能特点 潜水泵是一种电机与水泵直联一体潜入水中工作的通用提水机械，其工作原理是电动机通过泵轴带动叶轮高速旋转，在离心力的作用下对液体作功，把机械能转换成液体能量，液体(水)飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口的排出管流出。潜水泵的设计出发点是“不缠绕、不堵塞”，有的型号还装有撕裂机构或切割装置，能将水中长纤维、带状物等撕裂后排出。潜水泵的先天弱点是，其抽送的介质多为软质，对水中含沙量限制在3%以内，含沙量大时，易损坏密封，电机一旦进水，轴承、绕组绝缘损坏，导致电机烧毁。 2 深井潜水泵的安装使用 潜水泵一般对电源电压、频率的上下偏差范围都有一定的要求，对大功率潜水泵必须采用降压起动或软启动，以减少对电网或其它电气设备以及潜水泵自身的冲击。潜水泵的安装使用要根据使用环境正确选型并注意相关事项。 2.1潜水泵的选型及使用环境 潜水泵的选型应根据工况特点正确选择，选型时主要考虑流量、扬程、安装方式等。只有所选扬程与实际所需扬程接近，水泵才能高效节能运行，选择不当将对水泵运行影响极大。 一般地，深井潜水泵的使用环境应满足如下几方面的要求： (1)电源频率为50Hz，额定电压为允差±5%的三相交流电源; (2)固体物含量(按质量计)不大于0.01%; (3)水泵进水口必须在水位lm以下，但潜水深度不超过静水位以下70m，泵下端距井底水深至少lm; (4)要求井竖直，井壁光滑，井管不得错开。 2.2深井潜水泵的安装 深井潜水泵的安装首先要检查供电线路、电网电压、频率、控制开关是否符合使用条件;其次水泵必须采取良好的接地措施;检查电控柜安装是否正确并良好接地;检查起吊设施要安全可靠。水泵的安装按以下顺序进行： (1)拆下位于水泵中部的滤水网，拧下注水螺塞和放水螺塞，向机内注满洁净的中性水，然后拧紧螺塞。检查电机各连接部位是否有渗漏，如有渗漏进行密封处理。

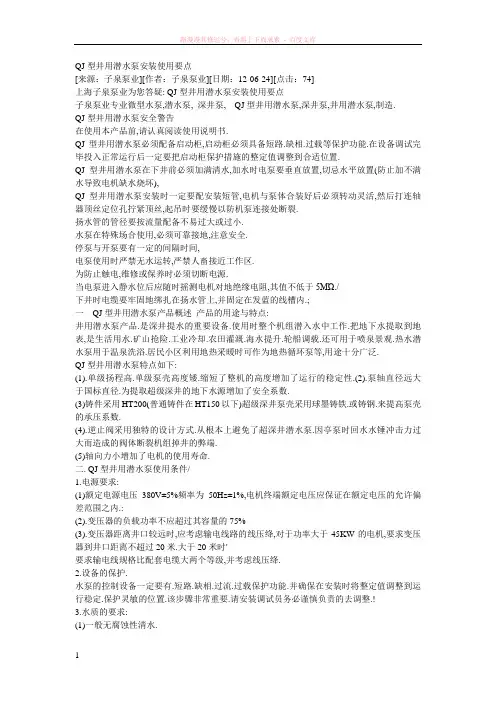

QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可能于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用 QJ型井用潜水电泵特点是： 1．电机、水泵一体，潜入水中运行，安全可靠。 2．对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下，钢管、 胶管、塑料管等均可作扬水管使用)。 3．安装、使用、维护方便简单，占地面积小，不需建造泵房。 4．结构简单，节省原材料。 潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。 型号意义型号意义 结构说明 1．QJ型潜水电泵机组由：水泵、潜水电机(包括电缆)、输水管和控制开关四大部分组成。 潜水泵为单吸多级立式离心泵；潜水电机为密闭充水湿式、立式三相鼠笼异步电动机，电机与水泵通过爪式或单键筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自耦减压起动器、输水管为不同直径的钢管制成，采用法兰联接，高扬程电泵采用闸阀控制。 2．潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。 3．高扬程潜水泵上部装有止回阀，避免停机水锤造成机组破坏。 4．潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电机。5．潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙烯绝缘，尼龙护套耐水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2～3层，外面 包上2～3层防水胶布或用水胶粘结包一层橡胶带(自行车里胎)以防渗水。 6．电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。 7．电机上端有一个注水孑L，有一个放气孔，下部有一个放水孔。 8．电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，承爱水泵的上下轴向力。 使用须知 一、电机使用前必须灌满清水，拧紧注水放气螺栓，否则不准使用 二、陆地试运转不得超过—秒。 三、电泵不准倒卧或斜倾使用。 四、电动机必须完全潜入水中，但潜入深度应不大于70米。 五、引线与电缆接头按规定操作（详见图）。 六、订购高扬程潜水电泵阅（高扬程潜水电泵型图谱）及（高扬程潜水电泵使用手册）。使用条件 本潜水电泵可在下列条件下连续运行使用： 1．额定频率为50Hz，额定电压为380±5％v的三相交流电源。 2．水泵进水口必须在动水位l米以下，但潜水深度不得超过静水位以下70米， 电机下端距井底水深最少在1米以上。 3．水温一般不得高于20。c。 4．水质要求：(1)水中含砂量不大于0．01％(重量比)； (2)PH值在6．5～8．5范围：
深井潜水泵简介 一、深井潜水泵产品概述 QJ型深井潜水泵是电机与水泵直联一体潜入水中工作的提水机具，深井潜水泵适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。 二、QJ型深井潜水泵产品特点 1、电机、水泵一体，潜入水中运行，安全可靠。 2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。 3、安装、使用、维护方便简单，占地面积小、不需建造泵房。 4、结构简单、节省原材料。 潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。 三、QJ型深井潜水泵型号意义： 四.QJ型深井潜水泵产品参数 型号 扬程参考 使用范围 （M） 电机功率 （KW） 额定电流 （A） 出水管直径 （寸）150QJ10-50/740-5537.9 2（67mm）150QJ10-100/1480-110 5.513.7 150QJ10-150/21120-1707.518.5 150QJ20-24/419-2937.90 150QJ20-30/524-3637.90 150QJ20-36/629-43410.26 150QJ20-42/734-50410.26 150QJ20-48/838-58 5.513.74 150QJ20-54/943-65 5.513.74 150QJ20-60/1048-727.518.5 150QJ20-66/1153-797.518.5 150QJ20-72/1258-767.518.5 150QJ20-78/1362-947.518.5
一、井下排水 根据矿井开拓方式，本矿设计排水系统为一级排水，投产时在+2375m水平标高井底车场设1套井底主、副水仓及排水设施，矿井涌水由井底主、副水仓直接排至+2500m地面消防水池。 （一）、矿井不同时期井下正常、最大涌水量 根据《陇南市武都区龙沟补充勘查地质报告》预测计算，矿井最大涌水量4.5m3/h ，正常值涌水量3m3/h。涌水 PH≤5，管路敷设斜架倾角约 25°，排水垂高129m（地面消防水池+2500m，水泵标高+2375m，再加上井底车场至水仓最低水位距离 4m）。 （二）、设计依据 =3m3/h； （1）矿井正常涌水量：Q B =4.5m3/h； （2）矿井最大涌水量：Q max （3）排高：129m。 （三）、选型计算 1、所需水泵最小流量 Q1= 24Q B/20 = 24×3/20 =3.6（m3/h） 2、所需水泵最大流量 Q2= 24Q max/20 = 24×4.5/20 =5.4（m3/h） 3、排水总高度 h= 排水高度+吸水高度=125+4=129（m） 4、水泵所需扬程的估算。 HB=Hc/ηg(取0. 77∽0. 74) =129 /0.77∽0.74 =168∽175m 5、管路阻力计算 管路阻力按下式计算：
（m） 式中： Hat—排水管路扬程损失m； Hst—吸水管路扬程损失m； λ—水与管壁摩擦的阻力系数，查表D=108mm钢管0.038： —管路计算长度，等于实际长度加上底阀、异形管、逆止阀、闸阀及其它L i 部分补充损失的等值长度m，计算长度取值500m； D —管道公称直径m;取0.1m； g —水流速度，按经济流速取2.0m。 V d 将各参数代入公式，经计算=38m。管路淤积后增加的阻力系数取1.7，增加的阻力为65m。 6、水泵扬程 淤积前：H=129+38=167m; 淤积后：H=129+65=194m; （四）、排水泵选择 选择MD12-50×5型矿用多级离心泵，其流量为12m3/h，扬程为250m；配用防爆电机功率30kW、进出口50mm、效率46.5%。 （五）、排水泵的工作、备用、检修台数 选择MD12-50×5型矿用多级离心泵3台，其中1台工作、1台备用、1台检修。 （六）、排水能力、电机功率和吸上真空高度校验 按管路淤积后工况参数校验排水能力，按管路淤积前工况参数校验电机功
深井潜水泵的安装要求及操作方法 深井泵的安装要求,深井泵的操作方法 (1)深井泵的安装要求 ①本规定适用于长轴深井泵和井用潜水泵的安装。 ②深井泵的清洗和检查应符合下列要求：零件和部件的所有配合面(螺纹、止口、端面等)均应清洗洁净；出厂已装配好的部件不应拆卸j工作部件(转动部分)的转动应灵活。 ③泵就位前应进行下列检查：井管内径和井管直线度应符合设备技术文件的规定，泵成套机组人井部分在井内应能自由上下，潜水泵不得损伤潜水电缆；井管管口伸出基础的扫应平面高度不应小于25mm(图2-1)；井管与基础间应垫放软质隔离层；基础中部顶留空问的尺寸应符合扬水管与泵座连接的要求；井管内应无油泥和污杂物；扬水管应平直，螺纹和法兰端面应无碰伤，并应清洗洁净。 长轴深井泵尚应按下列的要求进行检查：工作部件转动应灵活，叶轮轴的轴向窜动量应符合设备技术文件的规定；泵的传动轴端面应平整，端面和螺纹应无损伤，并应清洗洁净，传动轴在两端支承的情况下，中部的径向跳动不应大于0．2ram；轴承支架和橡胶轴承应完好无损，橡胶轴承不应沾染油脂。 (2)深井泵的操作方法 ①操作者必须掌握操作规程通用部分。 ②开泵运行：深井潜水泵启动前应打开放气阀，然后关上，启动时出口阀不宜关死，可稍打开一些，待启动后立即打开，控制到适当的位置，潜水泵运转平稳后即打开压力表阀门；潜水泵运转时，观察电流表和电压表的指示是否有显著变化，运转是否有噪声，正常工作电流不应大于电机铭牌上所规定的额定值；水泵应在规定的流量范围内使用，水泵流量切不可过大，过大或过小应适当调整出口阀的开度；有下列情况之一者应立即停止运行，泵的工作状态没有改变、电压为额定值而电流超过额定值，泵间歇出水，扬水管有显著振动、发出轰隆的噪声，保护开关频繁跳闸。 ③停泵：停止泵的运转，关上出口阀及压力表阀门；水泵停车时，为减少水的倒流，应在切断电路后，关闭阀门；如果再启动时，须在停车5min以后或更长时间进行。
井用潜水泵安装及结构 一、井用潜水泵产品特点： 1、电机、水泵一体，潜入水中运行，安全可靠。 2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。 3、安装、使用、维护方便简单，占地面积小、不需建造泵房。 4、结构简单、节省原材料。潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。 二、井用潜水泵型号意义： 三、井用潜水泵使用条件： 井用潜水泵可在下列条件下连续运行使用： 1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。 2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。 3.水温一般不得高于20℃.
4.水质要求： （1）水中含砂量不大于0.01%（重量比）； （2）PH值在6.5~8.5范围； （3）氯离子含量不大于400毫克/升。 5.要求井正值，井壁光滑，不得有井管错开。 四、井用潜水泵结构说明： 1、井用潜水泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电
机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。 2、井用潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。 3、井用潜水泵上部装有止回阀，避免停机水垂造成机组破坏。 4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电 5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。
施工组织设计 1.投标人编制施工组织设计的要求：编制时应采用文字并结合图表形式说明施工方法；拟投入本标段的主要施工设备情况、拟配备本标段的试验和检测仪器设备情况、劳动力计划等；结合工程特点提出切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施，同时应对关键工序、复杂环节重点提出相应技术措施，如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其他地上地下设施的保护加固措施等。 （1）主要施工办法 我公司将对提供的水泵、电器、成套给水设备以及相关的配套产品进行现场的安装调试指导，协助用户对产品进行安装调试，是产品能够更好、更快的投入实际运行。 现将我公司现场安装调试指导计划安排如下： 根据用户要求提供必要的设备安装图纸； 根据用户设备的安装进度，指派由具有专业经验的专业工程师（视设备的形式指派水泵工程师、电器工程师、专业安装工程师）进行现场的安装或指导； 待设备安装完毕后，根据用户的具体情况，现场具备调试条件后（通水、通电、相关人员到场等），我公司将指派具有专业经验的专业工程师对设备进行调试，使其达到或满足设计选型或用户的预期要求，并完成相关部门的验收工作。 （2）拟投入的主要物资计划 材料的进场计划 由我单位采购的材料，将从我单位合格材料供应商中选择供货商，采购时报请监理进行价格比或认质认价。材料及设备在使用前考虑材料的生产、运输及送检验提前进货，在使用过程中根据堆放场地情况分批进场，以保证施工需要。主材料应在施工人员入驻前进场，在施工前天完成材料交付与甲方的审核、检查、审查等工作，甲方检验合格后将材料运至施工现场的临时仓库内，作好开工前的准备工作。水电设备与主材料同期到场，另外为安装人员配备安全帽，在现场设
井用潜水泵价格及型号参数 井用潜水泵在矿山、建设施、农业、工业、城乡居民引用水供应等领域使用越发的广泛。伴随着其使用范围增大，许多人都注意到对井用潜水泵型号和参数的研究变得更加重要，我们必须时刻注意到，一项产品的好坏，它的产品型号和参数至关重要。 一、井用潜水泵型号： 85QJ，100QJ,125QJ,150QJ,175QJ,200QJ,250QJ,300QJ,350QJ,400QJ，4SP， 6SP,8SP,10SP系列不锈钢。 二、井用潜水泵参数： 流量、扬程、泵转速、配套功率、额定电流、效率、出水口管径等等。 井用潜水泵成套组成由控制柜，潜水电缆，扬水管，潜水电泵和潜水电机组成。 通过以上的分析，我们可以比较清晰的了解到，井用潜水泵的型号众多，这是我国科研人员经过多年的探索和专研并且经过实际作战总结和设计出的、适合我国工业发展的类型。泵类产品最重要的参数主要有：流量、扬程、泵转速、配套功率等。对相关参数的研究，对于产品的提升也意义重大。 井用潜水泵选型指导井用潜水泵该如何选型井用潜水泵选型的几个步骤 市场上各种类型的井用潜水泵，单看说明很不好区分。那么深井泵如何选型呢?下面是业内人士总结的一些深井泵选型心得： 1、根据井径、水质初定泵型。不同类型的泵对井孔直径的大小都有一定的要求，水泵的最大外形尺寸要小于井径25～50mm。若井孔歪斜，则泵的最大外形尺寸还应小些。总之，泵体部分不能紧靠井内壁，以防水泵振动将井损坏。
2、根据井的出水量，选定井泵的流量。每一眼井都有一个经济上最优的出水量，水泵的流量应等于或小于机井水位下降到井水深度一半时的出水量。当抽水量大于机井出水量时，会引起机井壁坍塌淤积，影响井的使用寿命;若抽水量过小，井的效益就得不到充分发挥。所以，最好的办法是对机井进行抽水试验，以水井可能提供最大的出水量为选定井泵流量的依据。水泵流量，以厂牌型号或说明书上标注的数字为准。 3、根据井水位下降深度和输水管路水头损失，确定井泵实际需要的扬程，即井泵的扬程，它等于水位到出水池水面的垂直距离(净扬程)加上损失扬程。损失扬程通常为净扬程的6～9%，一般为1～2m。水泵最下面的一级叶轮入水深度以1～1.5m为宜。水泵管井下部分的总长度不应超过水泵说明书上规定的入井最大长度。
QJ型井用潜水电泵价格及特点 一、QJ型井用潜水电泵产品概述： QJ型井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。 二、QJ型井用潜水电泵产品特点： 1、电机、水泵一体，潜入水中运行，安全可靠。 2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。 3、安装、使用、维护方便简单，占地面积小、不需建造泵房。 4、结构简单、节省原材料。潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。 三、QJ型井用潜水电泵型号意义： 四、QJ型井用潜水电泵使用条件： QJ型井用潜水泵可在下列条件下连续运行使用： 1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。 2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。
3.水温一般不得高于20℃. 4.水质要求： （1）水中含砂量不大于0.01%（重量比）； （2）PH值在6.5~8.5范围； （3）氯离子含量不大于400毫克/升。 5.要求井正值，井壁光滑，不得有井管错开。 五、QJ型井用潜水电泵结构说明：
1、QJ型井用潜水泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。 2、QJ型井用潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。 3、QJ型井用潜水泵上部装有止回阀，避免停机水垂造成机组破坏。 4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电 5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按QJ型电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。 6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。 7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。 8、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。
井用潜水电泵性能及参数 一、井用潜水电泵产品概述： 井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。 二、井用潜水电泵产品特点： 1、电机、水泵一体，潜入水中运行，安全可靠。 2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。 3、安装、使用、维护方便简单，占地面积小、不需建造泵房。 4、结构简单、节省原材料。潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。 三、井用潜水电泵型号意义： 四、井用潜水电泵使用条件： 井用潜水泵可在下列条件下连续运行使用： 1.额定频率为50HZ，额定电压为380±5%V的三相交流电源。 2.水泵进水口必须在动水位1米位以下，但潜水深度不得超过静水位以下70米，电机下端距井底水深最少在1米以上。
3.水温一般不得高于20℃. 4.水质要求： （1）水中含砂量不大于0.01%（重量比）； （2）PH值在6.5~8.5范围； （3）氯离子含量不大于400毫克/升。 5.要求井正值，井壁光滑，不得有井管错开。 五、井用潜水电泵结构说明：
1、井用潜水泵机组由：水泵、潜水电机（包括电缆）、输水管和控制开关四大部分组成。潜水泵为单吸多级立式离心泵：潜水电机为密闭充水湿式、立式三相笼异步电动机，电机与水泵通过爪式或单健筒式联轴器直接；配备有不同规格的三芯电缆；起动设备为不同容量等级的空气开关和自偶减压起动器、输水管为不同直径的钢管制成、采用法兰联接，高扬程式电泵采用闸阀控制。 2、井用潜水泵每级导流壳中装有一个橡胶轴承；叶轮用锥形套固定在泵轴上；导流壳采用螺纹或螺栓联成一体。 3、井用潜水泵上部装有止回阀，避免停机水垂造成机组破坏。 4、潜水电机轴上部装有迷宫式防砂器和两个反向装配的骨架油封，防止流砂进入电 5、潜水电机采用水润滑轴承，下部装有橡胶调压膜、调压弹簧，组成调压室，调节由于温度引起的压力变化；电机绕组采用聚乙稀绝缘，尼龙护套耐用消费品水电磁线，电缆联接方式按电缆接头工艺，把接头绝缘脱去刮净漆层，分别接好，焊接牢固，用生橡胶绕一层。再用防水粘胶带缠2~3层，外面包上2~3层防水胶布或用水胶粘结包一层橡胶带（自行车里带）以防渗水。 6、电机密闭，采用精密止口螺栓，电缆出口加胶垫进行密封。 7、电机上端有一个注水孔，有一个放气孔，下部有一个放水孔。 8、电机下部装有上下止推轴承，止推轴承上有沟槽用于冷却，和它对磨的是不锈钢推力盘，随水泵的上下轴向力。
深井泵型号及参数 一、深井泵工作原理： 开泵前，吸入管和泵内必须充满液体。开泵后，叶轮高速旋转，其中的液体随着叶片一起旋转，在离心力的作用下，飞离叶轮向外射出，射出的液体在泵壳扩散室内速度逐渐变慢，压力逐渐增加，然后从泵出口，排出管流出。此时，在叶片中心处由于液体被甩向周围而形成既没有空气又没有液体的真空低压区，液池中的液体在池面大气压的作用下，经吸入管流入泵内，液体就是这样连续不断地从液池中被抽吸上来又连续不断地从排出管流出。二、深井泵的用途与特点： 井用电泵是根据国家标准设计的节能产品，广泛用于农田灌溉、工矿企业的供排水和高原、山区的人、畜用水。 该型泵由QJ泵和YQS型电机组成一体潜入水下进行工作。具有结构简单、体积小、重量轻、安装、维修方便，运行安全、可靠、高效节能等特点。 QJR型系列井用耐热泵是与井用耐热三相异步电动机直接联成一体，组装成的耐热电泵，耐热水温可达100°C，是潜入井中，提取地热水的有效机具；地热是一种最廉价，最清洁，用之不竭的最新能源，现今广泛应用于采暖，医疗，洗浴，养殖，种植，工农业，厂矿企业，娱乐服务，保健设施等许多方面。它具有泵机合一，结构简单，运行可靠，无噪音，性能优良，机组效率高，安装维修方便；并具有耐热，防腐，抗老化等诸多优点，是堤取地热水的最新产品。 种类 1、立式竖直使用，比如在一般的水井中； 2、斜式使用，比如在矿井有斜度的巷道中； 3、卧式使用，比如在水池中使用
三、深井泵注意事项： 1.井用泵应使用在含砂量低于%的清水源，泵房内设预润水箱，容量应满足一次启动所预润水量。 2.新装或经过大修的深井泵，应调整泵壳与叶轮的间隙，叶轮在运转中不得与壳体摩擦。 3.深井泵在运转前应将清水通入轴与轴承的壳体内进行预润。 4.深井泵启动前，检查项目应符合下列要求： 1）底座基础螺栓已紧固； 2）轴向间隙符合要求，调节螺栓的保险螺母已装好； 3）填料压盖已旋紧并经过润滑； 4）电动机轴承已润滑； 5）用手旋转电动机转子和止退机构均灵活有效。
