综合布线实验报告

篇一：网络综合布线实训报告

郑州轻工业学院

实验报告

实验名称：

课程名称：

院（系）：

专业班级：

姓名：

学号：

成绩：

指导教师：

日期：

地点：网络综合布线网络综合布线计算机与通信工程学院网络工程

一、设计概述 ................................................ . (1)

二、总体设计 ................................................ . (1)

2.1实验

一................................................. .. (1)

2.1.1实验目的................................................. .. (1)

2.1.2实验准备................................................. .. (1)

2.1.3实验步骤................................................. .. (1)

2.2实验

二................................................. .. (3)

2.2.1实验目的................................................. .. (3)

2.2.2实验准备................................................. .. (4)

2.2.3实验步

骤................................................. .. (4)

2.3实验

三................................................. .. (6)

2.3.1实验目的................................................. .. (6)

2.3.2实验准备................................................. .. (6)

2.3.3实验步骤................................................. .. (6)

2.4实验

四................................................. .. (7)

2.4.1实验目的................................................. .. (8)

2.4.2实验准备.................................................

综合布线实验报告

综合布线实验报告 Prepared on 22 November 2020

综合布线实验报告姓名：xxx 学号：0614130x 班级：xxxxxx 课程名称综合布线实验项目跳线制作实验项目类型验证演示综合设计其他指导教师 xxx 成绩 ■ 一、实验目的 1、熟悉双绞线的介质标准和RJ45连接器接口制作方法 2、掌握直通UTP 和交叉UTP 的使用环境 3、掌握测试网络通信速度的方法二、实验环境五类UTP 电缆，RJ-45水晶头，RJ-45线缆测试仪，压线钳，剥线钳，剪刀，装有网卡的计算机两台。三、实验步骤 1、制作直通UTP 电缆（1）取一段1m 左右的双绞线，两端用剪刀剪齐，用剥线钳剥去一端的塑料包皮约20mm 。注意在剥线的过程中不要将导线的绝缘层割破或弄断导线。（2）将四对线扇状排开，从左到右一次为“橙白/橙”“蓝白/蓝”“绿白/绿”“棕白/棕”。将缠绕的导线拉直，按照T568B 的线序平排。（见图）（3）并拢、铰齐线头。并留有14mm 的长度。注意，芯线留得太长，芯间的相互干扰就会增强。如果线芯太短，接头的金属不能全部接触到芯线，则会造成断路或接触不良。图：

（4）检查芯线的排列顺序，将钳断插入到RJ-45头中。注意插入的时候，水晶头的带有拴卡的一面向下。尽量将芯线顶到接头的前端。（5）再次检查水晶头中的线序。并检查芯线是否已经到了水晶头的前端。（6）将水晶头塞入压线钳的RJ-45插座内，用力压下压线钳的手柄。(见图（7）用同样的方法完成另一头的制作，也按照568B的线序来制作。这样就完成直连线的制作了。 2、制作交叉UTP电缆特别要注意：与前面制作方法一样，但一端用568B，另外一端则用568A 标准。这样就完成了交叉线的制作。 3、测试双绞线要测试双绞线是否接通，可用测线器来测试。通常测试仪一组有两个：其中一个为信号发射器，另一个为信号接受器，双方各有8个LED灯以及一个RJ-45插槽。（1）将两端做好RJ-45机头的网线两端别插至侧线器上。（2）打开测线器的电源，观察测试灯闪烁的情况。正确的情况下，连在同一条芯线上的指示灯会一起亮起来。若发射器的第一个灯亮时，接受器却没有仍和灯亮起，表示连通有问题。（3）观察直通线和交叉线在测试时有什么差别 4、使用直连UTP电缆连接到交换机和网卡将RJ-45接头插入计算机网卡或交换机接口，听到“喀”一声，就可以了。拔出接头时，应该按柱接头的卡拴。如果插入、拔出不顺，说明接头夹的不紧，在用压线钳用力夹一夹。看指示交换机和网卡的指示灯是否亮 5、使用交叉UTP电缆连接两台计算机操作方法同上，看指示网卡的指示灯是否亮 6、设置两台计算机的IP地址按照操作4：将第一台计算机的IP地址设为：机器号1.机器号图

综合布线系统工程设计实训报告

目录实训目的 (2) 工程概况 (2) 设计要求 (2) 内容要求 (2) 设计过程及成果 (2) 1.点数统计表 (2) 2、端口对应表 (3) 3、综合布线系统图 (5) 4.综合布线系统施工图 (5) 5.综合布线系统工程材料统计表 (6) 6.综合布线工程预算表 (6) 7.综合布线系统工程施工进度表 (7) 实训结论 (7)

实训目的 1、了解综合布线系统工程的基本设计要点； 2、掌握综合布线系统工程设计项目和设计方法； 3、进行综合布线系统工程设计实训。工程概况实训要求以北Ｄ楼作为简化的建筑主体，因此北Ｄ楼为六层楼，集教学与办公功能于一体，其中，一层是学生工作办公室；二、三、四层分别是信息学院、自动化学院、管理学院办公室；五、六层为留学生教室。因此根据功能的不同设计三种不同布局的综合布线系统。设计要求内容要求 1、点数统计表设计实训; 2、端口对应表设计实训; 3、综合布线系统图设计实训; 4、综合布线系统施工图设计实训; 5、综合布线系统工程材料统计表设计实训; 6、综合布线工程预算表设计实训; 7、综合布线系统工程施工进度表设计实训设计过程及成果 1.点数统计表点数统计表能够一次准确和清楚的表示和统计出建筑物的信息点数量。信息点数量和位置的规划设计非常重要,直接决定项目投资规模。工作区信息点点数统计表简称点数表。按照教学楼网络要求，把每个房间的数据点和语音点数量填写到表格中。填写时逐层逐房间进行，从楼层的第一个房间开始，逐间分析应用需求和划分工作区，确认信息点数量。在每个工作区首先确定网络数据信息点的数量，然后考虑语音信息点的数量，同时还要考虑其它智能化和控制设备的需要，例如：在门厅要考虑指纹考勤机、门警系统等网络接口。

智慧综合布线系统建设设计方案

智慧综合布线系统建设设计方案【设计要点】智慧医院弱电系统由医院由感染楼（建设中），教学科研楼及肿瘤中心，医疗楼（含门诊医技、住院楼）等部分组成。园区内设置二个数据中心机房，电话交换机房及信息中心机房；电话交换机房位于医疗楼（含门诊医技、住院楼）地下一层，信息中心机房位于医疗楼（含门诊医技、住院楼）地下一层。由于园区面积较大，建筑较多，设三个汇聚机房,一是在医疗楼（含门诊医技、住院楼）地下一层设置医疗楼汇聚机房，二是在教学科研楼及肿瘤中心设置汇聚机房，三是感染楼一层设置汇聚机房。综合布线系统采用星型结构，按照核心层、汇聚层和接入层三层结构进行设计，在满足水平距离不超过90米的要求下设置弱电间。系统总体设计如下：内外网，采用两套独立的垂直主干；核心到汇聚的数据主干采用双链路二根48芯万兆室内多模

光纤，汇聚到接入的数据主干采用单链路两根12芯万兆多模室内光缆。水平部分采用6类非屏蔽线缆，语音主干采用五类大对数线缆，光纤点采用六芯万兆多模光缆在汇聚机房及信息中心统一进行配线管理。结合本次项目的特点，我司将为智慧医院提供一套“国际领先，国内一流”的结构化布线系统解决方案，实现系统对高性能的语音、数据和图像的传输的支持，成为一个模块化、高灵活性的智能化系统。通过延伸到每个区域和房间的信息点，将电话、电脑、网络设备、通讯设备与管理设备连接为一个整体，高速传输语音、数据、图像，从而为内部管理者和使用者提供综合性资讯服务。建成后的智慧医院综合布线系统将能随着网络技术的发展，满足未来10－15年的使用需求。 1.1.1 对原设计的研读和优化建议通过对原设计图纸的研读，我们得知：

e网络综合布线实验报告完整.

桂林航天工业高等专科学校电子工程系网络综合布线课程实验报告 2011-----2012学年第二学期专业: 班级: 学号: 姓名: 同组者：指导教师:

任务一建筑物基本情况与用户需求调查实践一、目的与要求通过实训掌握综合布线总体方案和各子系统的设计方法，熟悉一种施工图的绘制方法（AUTOCAD 或VISIO ），掌握设备材料预算方法、工程费用计算方法。设计内容符合国家《建筑与建筑群综合布线系统工程设计规范GBT-T-50311-2000 》以桂林航专2号实验楼为综合布线工程的设计目标，通过设计，掌握综合布线总体方案和各子系统的设计方法，熟悉一种施工图的绘制方法（AUTOCAD 或VISIO ），掌握设备材料预算方法、工程费用计算方法。二、实验内容通过对桂林航专2号实验楼的实地测量和考察，完成下列任务： 1、工程概况现场考察，画出项目建筑三视图、平面图（标注尺寸） 2、用户需求调查（按二号实验楼的具体实验室分布进行估算）三、实验步骤 1 ）、现场勘测大楼，从用户处获取用户需求和建筑结构图等资料，掌握大楼建筑结构，熟悉用户需求、确定布线路由和信息点分布。 2 ）、总体方案和各子系统的设计。 3 ）、根据建筑结构图和用户需求绘制综合布线路由图，信息点分布图。 4 ）、综合布线材料设备预算。 5 ）、设计方案文档书写。四、实验结果记录（以报告形式，每组一份另行装订）五、实验心得体会：（手写）

任务二RJ-45跳线制作与测试一、实训目的:掌握网络跳线的制作方法二、实训理论与步骤：制作步骤如下：步骤 1：利用斜口错剪下所需要的双绞线长度，至少 0.6米，最多不超过 100米。然后再利用双绞线剥线器（实际用什么剪都可以）将双绞线的外皮除去2－3厘米。有一些双绞线电缆上含有一条柔软的尼龙绳，如果您在剥除双绞线的外皮时，觉得裸露出的部分太短，而不利于制作RJ－45接头时，可以紧握双绞线外皮，再捏住尼龙线往外皮的下方剥开，就可以得到较长的裸露线；步骤 2：剥线完成后的双绞线电缆；步骤 3：接下来就要进行拨线的操作。将裸露的双绞线中的橙色对线拨向自己的前方，棕色对线拨向自己的方向，绿色对线剥向左方，蓝色对线剥向右方；步骤 4：将绿色对线与蓝色对线放在中间位置，而橙色对线与棕色对线保持不动，即在靠外的位置，调整线序为以下顺序左一：橙左二：蓝左三：绿左四：棕步骤 5：小心的剥开每一对线，白色混线朝前。因为我们是遵循EIA／TIA 568B的标准来制作接头，所以线对颜色是有一定顺序的。需要特别注意的是，绿色条线应该跨越蓝色对线。这里最容易犯错的地方就是将白绿线与绿线相邻放在一起，这样会造成串扰，使传输效率降低。左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕常见的错误接法是将绿色线放到第 4只脚的位置。应该将绿色线放在第 6只脚的位置才是正确的，因为在100BaseT网络中，第3只脚与第6只脚是同一对的，所以需要使用同一对线。（见标准EIA／TIA 568B）左起：白橙／橙／白绿／蓝／白蓝／绿／白棕／棕步骤 6：将裸露出的双绞线用剪刀或斜口钳剪下只剩约 13mm的长度，之所以留下这个长度是为了符合EIA／TIA的标准，您可以参考有关用RJ-45接头和双绞线制作标准的介绍。最后再将双绞线的每一根线依序放入RJ－45接头的引脚内，第一只引脚内应该放白橙色的线，其余类推。步骤 7：确定双绞线的每根线已经正确放置之后，就可以用RJ－45压线钳压接RJ －45接头，市面上还有一种RJ－45接头的保护套，可以防止接头在拉扯时造成接触不良。使用这种保护套时，需要在压接RJ－45接头之前就将这种胶套插在双绞线电缆上。步骤8：网络跳线的测试将制作好的网络跳线接到测试仪的两个端口，仔细观察信号出现的顺序。三、实训心得体会：（详细记录自己制作网络跳线的过程，总结成功经验和测试结果，写在背面）

综合布线系统设计方案

综合布线系统系统概述数字校园是随着计算机、通信技术和联网技术、楼宇控制技术的普及应用，逐步发展起来的。数字校园是指对学校的四个基本要素即结构、系统、服务、管理以及它们之间的相互联系的最优考虑，来提供一个投资合理，同时又拥有高效率的舒适、温馨、安全便利的环境以及长远的系统灵活性及市场能力。 ****大学新校区的智能化建设应是建立在综合布线系统基础上的，具有高度楼宇自动化、通讯自动化和办公自动化的新型数字校园，它需要物业和电子技术的紧密结合。智能的程度如何，自动化的实现，就必然取决于系统的设计水平和合理化程度。布线系统是建筑物或建筑群内的信息传递的媒介。它不仅将话音和数据通信设备、交换设备和其它信息管理系统彼此相连，同时还能够连接楼宇自控、监控系统和通道控制系统。其灵活性、兼容性和可靠性已得到中国用户的认可，并已经广泛地在国家职能部委、学校、机关、银行、大型集团公司等行业得以推广。在国际上结构化综合布线系统( SCS )早已成为建筑大楼的基本设施。结构化综合布线系统( SCS )为用户提供了最合理的布线方式，并依靠其高品质的材料，一改传统布线的面貌，为****大学新校区能够真正的成为智慧型的数字化大学奠定了25年内不需改变通讯线路的传输媒介基础。

****大学新校区综合布线需要考虑结构化综合布线系统为计算机网络系统、卫星及公用天线系统、安保系统、多媒体系统、楼宇自动化控制系统、信息集成管理自动化系统等子系统的各类信息交换提供的物理链路。某大学新校区的综合布线既要满足各单体楼的使用需求，又要从校园整体布线结构上进行优化设计，是整体布线结构明了实用，避免因为施工的先后顺序造成的材料浪费和重复施工。网络布线系统某大学新校区的网络覆盖了园区内几乎所有的单体建筑，是数字化校园应用的高速通道，如何合理的设计好室外的拓扑结构直接关系到网络的逻辑结构和性能好坏。我们对校园所有的总体布局和功能分区进行了综合考虑，决定主干室外采用单模光纤，布线结构上采用星形加环形的结构，在校园总体设计上选择了几个区域中心和一个应用总中心（可作为核心），区域中心之间通过48芯单模光纤一一连接构成一个环，可作双环结构（可选）；选择图文信息中心为园区总中心，该中心到各区域中心之间采用2×48芯单模光纤进行连接，将来可以做成双核心的结构（可选）；各单体建筑根据物理分布通过12芯单模光纤接入就近的区域中心。单体楼如宿舍、辅助用房等采用超五类四对非屏蔽双绞线连接用户终端和设备间的配线设备，教学楼、行政中心、科研楼、图文信息中心等地方建议采用6类布线系统作数据水平线缆，语音布线建议采用超五类4对非屏蔽双绞线；从区域中心到单体楼

综合布线实验实验报告

综合布线与网络工程 ——大学生活动中心综合布线方案专业：班级：学号：姓名：

目录目录-------------------------------------------------------------- 2 一、需求分析-------------------------------------------------------- 5 1.1信息需求的类型---------------------------------------------- 5 1.2信息点数量。------------------------------------------------ 5 二、设计方案----------------------------------------------------- 5 2.1总体思路（设计原则）---------------------------------------- 6 2.2总体结构---------------------------------------------------- 6 2.3宿舍布线系统的设计------------------------------------------ 6 2.3.1 工作区子系统------------------------------------------ 6 2.3.2 水平子系统-------------------------------------------- 7 2.3.3 管理子系统-------------------------------------------- 7 2.3.4 干线子系统-------------------------------------------- 7 2.3.5 设备间子系统------------------------------------------ 7 2.4 采用线缆类型及各系统材料配置-------------------------------- 7 2.4.1 水平子系统-------------------------------------------- 8 2.4.2 工作区子系统------------------------------------------ 8 2.4.3 设备间------------------------------------------------ 9 2.5产品选型---------------------------------------------------- 9 三.施工方案说明---------------------------------------------------- 11 3.1 工作区子系统安装------------------------------------------- 11 3.2 水平区子系统安装------------------------------------------- 12 四、系统调试及验收------------------------------------------------- 12 4.1布线标准--------------------------------------------------- 12 4.2 水平管理子系统安装----------------------------------------- 13 4.3 施工要求标准----------------------------------------------- 13 4.4 垂直主干子系统安装----------------------------------------- 14

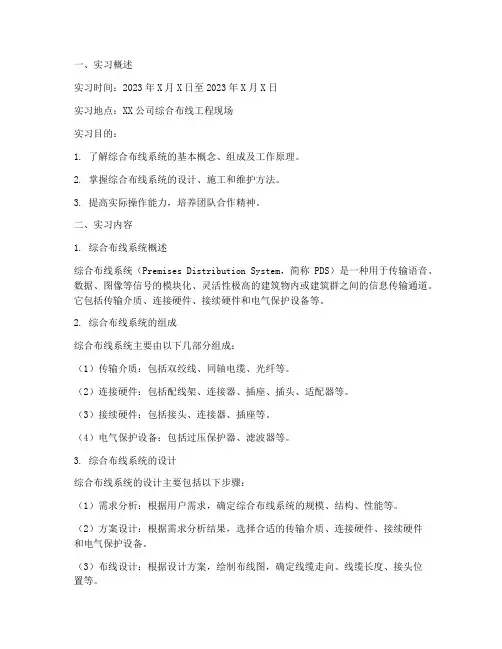

综合布线实训报告

综合布线实训报告摘要：计算机网络的发展几乎与计算机的发展一同起步。近年来，随着数字化城市和智能化建筑的快速发展和普及，网络综合布线系统已经成为每栋建筑物的重要组成部分。相关技术标准不断完善，大力促进了综合布线技术的发展和应用。网络综合布线是一门新发展起来工程技术,它涉及许多理论和技术问题,是一个多学科交叉的新领域，也是计算机技术、通信技术、控制技术与建筑技术紧密结合的产物。综合布线是自20世纪90年代初传入我国的，随着我国政府大力加强基础设施的建设，市场需求在不断的扩大，庞大的市场需求促进了该产业的快速发展。特别是2007年10月1日开始实施的GB50311-2007《综合布线系统工程设计规》和GB50312-2007《综合布线系统工程验收规》两个中国标准，对综合布线系统工程的设计、施工、验收、管理等提出了具体要求和规定，大力促进了综合布线系统在中国的应用和发展。综合布线系统指用数据和通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持语音、数据、影像和其他信息技术的标准应用系统。综合布线是集成网络系统的基础，它能够支持数据、语音及其图像等的传输要求，为计算机网络和通信系统的支撑环境。同时，作为开放系统，综合布线也为其它系统的接入提供了有力的保障。

关键字：布线网络配置技术标准施工

第一章需求分析（1）公司简要需求：本期项目的目标是建立如下系统： 1．构造一个既能覆盖总公司又能与外界、子公司进行网络互通、共享信息、展示企业的计算机企业网。 2．选用技术先进、具有容错能力的网络产品，在投资和条件允许的情况下也可采用结构容错的方法。 3．具有较好的可扩展性，为今后的网络扩容作好准备。 4．采用OA办公，做到集数据、图像、声音三位一体，提高企业管理效率、降低企业信息传递成本 5．整个公司计划采用100M光纤接入到运营商提供的Internet。每日17点前必须完成当日的订单数据床送，数据容量大约在10G以上。集团统一一个出口，便于控制网络安全 6．设备选型上必须在技术上具有先进性，通用性，且必须便于管理，维护。应具备未来良好的可扩展性，可升级性，保护公司的投资。设备要在满足该项目的功能和性能上还具有良好的性价比。设备在选型上要是拥有足够实力和市场份额的主流产品，同时也要有好的售后服务. （2）具体用户需求： 1．网络设备配置配备网络交换设备，实现楼宇间的千兆光纤连接，保证未来各应用系统的实施以及满足集团各种计算机应用系统的大信息量的传输。 2．网管系统设计提供可以对整个网络系统进行管理的中文图形界面工具，使系统维护人员可以集中控制网络的所有设备。

1 综合布线系统设计原则

1 综合布线系统设计原则 1.1 综合布线设计的标准综合布线系统标准是一个开放型的系统标准，它能广泛应用。因此，按照综合布线系统进行布线，会为用户今后的应用提供方便，也保护了用户的投资，使用户投入较少的费用，便能向高一级的应用范围转移。本项目中，综合布线系统的设计满足以下标准： TIA/ EIA-568A——商业大楼电信布线标准（加拿大采用CSA T529） EIA/ TIA-569——电信通道和空间的商业大楼标准（CSA T530） EIA/ TIA-570——住宅和N型商业电信布线标准（CSA T525 ） TIA/ EIA-606——商业大楼电信基础设施的管理标准（CSA T528） TIA/ EIA-607——商业大楼接地／连接要求（CSA T527） GB/T 50311-2000——《建筑与建筑群综合布线系统工程设计规范》 GB/T 50312-2000——《建筑与建筑群综合布线系统工程验收规范》 CECS72：97——《建筑与建筑群综合布线系统工程设计及验收规范》 1.2 综合布线设计的要点综合布线系统的设计方案虽然随着用户的需求和布线的具体环境不同，会有各种变化，但任何综合布线方案在设计时都要满足以下几点要求： 1）实用性：能支持多种数据通信、多媒体技术及信息管理系统等，能够适应现代在和未来技术的发展； 2）灵活性：任意信息点能够连接不同类型的设备，如微机、打印机、终端、服务器、监视器等； 3）开放性：能够支持任何厂家的任意网络产品，支持任意网络结构，如总线形、星形、环型等； 4）模块化：所有的接插件都是积木式的标准件，方便使用、管理和扩充； 5）扩展性：实施后的综合布线系统是可扩充的，以便将来有更大需求时，很容易将设备安装接入； 6）经济性：一次性投资，长期受益，维护费用低，使整体投资达到最少。 2 现场环境及信息点统计 2.1 用户现场环境（描述用户需要进行综合布线系统的建筑物环境。） XXX企业有员工XXX人，计算机、服务器等设备XXX台，具有办公室XX间，分布

综合布线实验报告doc

综合布线实验报告篇一：网络综合布线实训报告郑州轻工业学院实验报告实验名称：课程名称：院（系）：专业班级：姓名：学号：成绩：指导教师：日期：地点：网络综合布线网络综合布线计算机与通信工程学院网络工程目录一、设计概述 ................................................ . (1) 二、总体设计 ................................................ . (1)

2.1实验一................................................. .. (1) 2.1.1实验目的................................................. .. (1) 2.1.2实验准备................................................. .. (1) 2.1.3实验步骤................................................. .. (1) 2.2实验二................................................. .. (3) 2.2.1实验目的................................................. .. (3) 2.2.2实验准备................................................. .. (4) 2.2.3实验步

网络综合布线实训报告

郑州轻工业学院实验报告实验名称：网络综合布线课程名称：网络综合布线院（系）：计算机与通信工程学院专业班级：网络工程姓名：学号：成绩：指导教师：日期：地点：

目录一、设计概述 (1) 二、总体设计 (1) 2.1实验一 (1) 2.1.1实验目的 (1) 2.1.2实验准备 (1) 2.1.3实验步骤 (1) 2.2实验二 (3) 2.2.1实验目的 (3) 2.2.2实验准备 (4) 2.2.3实验步骤 (4) 2.3实验三 (6) 2.3.1实验目的 (6) 2.3.2实验准备 (6) 2.3.3实验步骤 (6) 2.4实验四 (7) 2.4.1实验目的 (8) 2.4.2实验准备 (8) 2.4.3实验步骤 (8) 2.5实验五 (11) 2.5.1实验目的 (11) 2.5.2实验准备 (11) 2.5.3实验步骤 (12) 2.6实验六 (13) 2.6.1实验目的 (13) 2.6.2实验准备 (13) 2.6.3实验步骤 (14) 三、实验总结 (16)

一、设计概述网络综合布线要求熟练掌握综合布线七个子系统的划分方式、位置、作用。能够完成七个子系统的设计，并计算设计预算。能够熟练绘制综合布线施工图。熟练掌握综合布线各种工具、材料的用途和使用方法。二、总体设计 2.1实验一 1综合布线产品及工具认知教学 2双绞线端接故障认知教学 2.1.1实验目的 1)认识综合布线工程中常用的传输介质。 2)认识综合布线工程中常用的连接器件。 3)认识综合布线工程中常用的工具。 4)能够正确选购使用传输介质、连接器件及工具。 5)知道综合布线工程中常见的双绞线端接故障种类和产生原因。 6)认识到双绞线端接故障对数据传输的影响。 2.1.2实验准备 1)熟悉综合布线常用的传输介质种类、规格和用途。 2)熟悉综合布线工程中常用的连接器件种类、规格和功能。 3)熟悉综合布线工程中常用的工具和使用方法。 4)熟悉双绞线接线端各种故障。 2.1.3实验步骤 1)参观”华育?”综合布线器材工具展示柜,如图2.1-1所示。

综合布线系统设计方案

综合布线系统设计方案二零零六年xx月

目录 1. 概述 (4) 2. 系统结构与配置 (6) 2.1. 用户需求分析 (6) 2.2. 结构化综合布线的设计标准及设计原则 (6) 2.2.1. 设计标准 (6) 2.2.2. 设计原则 (7) 2.3. 系统设计方案及配置 (7) 2.3.1. 系统总体设计 (7) 2.3.2. 系统详细设计 (10) 3. 系统功能 (21) 3.1. 功能简介 (21) 3.2. 系统操作方法 (21) 4. 系统性能指标 (22) 4.1. 概述 (22) 4.2. 标准 (22) 4.3. 被测线路的定义 (22) 4.4. 测试指标及标准 (23) 4.5. 测试仪器 (24) 4.6. 测试仪器清单 (24) 5. 系统材料总清单 (25) 6. 系统要求 (26) 6.1. 环境要求 (26) 6.1.1. 照明 (26) 6.1.2. 接地 (26) 6.1.3. 设备间要求 (26)

6.2. 注意事项 (27) 6.2.1. 用户培训 (27) 6.2.2. 竣工文档 (27) 7. 设计总结 (29)

1. 概述综合布线系统是建筑物或建筑群内的信息传输系统。它使话音和数据通信设备、交换机设备、信息管理系统及设备控制系统、安全系统彼此相连，也使这些设备与外部通信网络相连接。它包括建筑物到外部网络或电话局线路上的连线、与工作区的话音或数据终端之间的所有电缆及相关联的布线部件。布线系统由不同系列的部件组成，其中包括：传输介质、线路管理硬件、连接器、插座、插头、适配器、传输电子线路、电器保护设备和支持硬件。建筑物结构化综合布线网是由六个独立的子系统组成： a)工作区(WORK AREA)子系统---由工作区内的终端设备连接到信息插座的连接电缆组成。常用设备是计算机(PC，工作站，中端，打印机)，电话，传真机等设备。 b)管理子系统(ADMINISTRATION)---由交叉连接、直接连接配线的（配线架）连接硬件等设备所组成。实现配线管理，其设计很完善，使用颜色编码，很容易追踪和跳线，体积小比传统配线箱节省50％空间。 c)水平子系统(HRIZONTAL)---由每一个工作区的信息插座开始，经水平布置一直到管理区的内侧配线架的线缆所组成。实现信息插座和管理子系统间(跳线架)的连接，常用三类和五类双绞线实现这种连接。 d)主干线(RISER; BACKBONE)子系统---由建筑物内所有的（垂直）干线多对数线缆组成，即多对数铜缆，同轴电缆和多模多芯光纤以及将此线缆连接到其他地方的相关支撑硬件所组成。实现计算机设备、程控机PBX和各管理子系统间的连接。常用通信介质是光纤，使系统传输率达到100MBPS。 e)设备间子系统(EQUIPMENT)---由设备间的线缆、连接器和相关支撑硬件组成。实现布线系统与设备的连接，主要为配合不同设备有关的适配器。 f)建筑群子系统---将一个建筑物中的线缆延伸到建筑物群，实现楼宇之间布线，连接到另一些建筑物中的通讯设备和装置上，它由电缆、光缆和入楼处线缆上过流过压的电器保护设备等相关硬件组成。综合布线系统本身具有很高的兼容性，根据用户要求，本方案为开放式结构，能支持话音及多种计算机数据和图像传输系统。系统能兼容话音、数据、图像的传输，并可与外部公用网络进行连接。

综合布线实验报告

综合布线实验报告姓名：xxx 学号：0614130x 班级：xxxxxx 课程名称综合布线实验项目跳线制作实验项目类型验证演示综合设计其他指导教师xxx 成绩■ 一、实验目的 1、熟悉双绞线的介质标准和RJ45连接器接口制作方法 2、掌握直通UTP和交叉UTP的使用环境 3、掌握测试网络通信速度的方法二、实验环境五类UTP电缆，RJ-45水晶头，RJ-45线缆测试仪，压线钳，剥线钳，剪刀，装有网卡的计算机两台。三、实验步骤 1、制作直通UTP电缆（1）取一段1m左右的双绞线，两端用剪刀剪齐，用剥线钳剥去一端的塑料包皮约20mm。注意在剥线的过程中不要将导线的绝缘层割破或弄断导线。（2）将四对线扇状排开，从左到右一次为“橙白/橙”“蓝白/蓝”“绿白/绿”“棕白/棕”。将缠绕的导线拉直，按照T568B的线序平排。（见图）（3）并拢、铰齐线头。并留有14mm的长度。注意，芯线留得太长，芯间的相互干扰就会增强。如果线芯太短，接头的金属不能全部接触到芯线，则会造成断路或接触不良。（4）检查芯线的排列顺序，将钳断插入到RJ-45头中。注意插入的时候，水晶头的带有拴卡的一面向下。尽量将芯线顶到接头的前端。图：

（5）再次检查水晶头中的线序。并检查芯线是否已经到了水晶头的前端。（6）将水晶头塞入压线钳的RJ-45插座内，用力压下压线钳的手柄。(见图（7）用同样的方法完成另一头的制作，也按照568B的线序来制作。这样就完成直连线的制作了。 2、制作交叉UTP电缆特别要注意：与前面制作方法一样，但一端用568B，另外一端则用568A标准。这样就完成了交叉线的制作。 3、测试双绞线要测试双绞线是否接通，可用测线器来测试。通常测试仪一组有两个：其中一个为信号发射器，另一个为信号接受器，双方各有8个LED灯以及一个RJ-45插槽。（1）将两端做好RJ-45机头的网线两端别插至侧线器上。（2）打开测线器的电源，观察测试灯闪烁的情况。正确的情况下，连在同一条芯线上的指示灯会一起亮起来。若发射器的第一个灯亮时，接受器却没有仍和灯亮起，表示连通有问题。（3）观察直通线和交叉线在测试时有什么差别？ 4、使用直连UTP电缆连接到交换机和网卡将RJ-45接头插入计算机网卡或交换机接口，听到“喀”一声，就可以了。拔出接头时，应该按柱接头的卡拴。如果插入、拔出不顺，说明接头夹的不紧，在用压线钳用力夹一夹。看指示交换机和网卡的指示灯是否亮？ 5、使用交叉UTP电缆连接两台计算机操作方法同上，看指示网卡的指示灯是否亮？ 6、设置两台计算机的IP地址按照操作4：将第一台计算机的IP地址设为：机器号，子网掩码设为；第二台计算机的IP地址设为机器号，子网掩码设为。用Ping命令测试网络连通性。按照操作5：将第一台计算机的IP地址设为：机器号，子网掩码设为；第二台计算机的图

网络综合布线实验报告

网络综合布线实验报告桂林航天工业高等专科学校电子工程系网络综合布线课程实验报告 201 -----201 学年第学期专业: 班级 : 学号 : 姓名: 同组者: 指导教师:

任务一: 桂林航专2号实验楼综合布线系统设计报告(一) 工程概况及用户需求调查 1工程概况桂林航专2号实验楼是一座七层的建筑物，其中，桂林航专2号实验楼的5，6，7层。总建筑面积一千多平方米。主要用于电路实验与电脑房以及教师办公室和部分储物室 2设计原则与目标(根据实际情况酌情增减)

2.1设计目标:根据标准设计的布线方案，能适应和支持现有的或将来的通信及计算机网络需求，能适合语音、数据计算机局域网(LAN)、光纤分布数据接口(FDDI)、图像和其它连接的需要。智能化楼宇的结构化布线系统不仅为现代化的信息通讯铺设了信息高速公路，而且也为楼宇的智能管理提供了集中的控制通路。结构化布线系统为用户创造了舒适、快捷的软环境，节约了发展商与经营者的人力和财力开支，极大地提高了对建筑物的综合管理水平，，满足了各部门对通讯和网络的需求。根据对结构化布线系统(Structured Cabling System-SCS)的要求, 本大楼布线系统的设计主要满足通信和计算机网络二部分。该系统将为用户提供集话音、数据、文字、图像于一体的多媒体信息网络，帮助用户实现多功能电话、语音信箱、网络代理连接Internet等应用。大楼通信系统外接ChinaPAC、ChinaDDN 或ISDN线路，进入Internet 网络后，就可以方便地与世界各地进行联系，实现电子商务、POS、电子邮件(E-Mail)及电子数据交换 (EDI)等功能。 2.1系统设计原则及依据本设计方案参照 ISO/IEC ISO 11801 ANSI/TIA/EIA568A标准之结构化综合布线系统的有关规定设计，采用符合超5类标准的普天布线线缆和连接硬件，并由普天公司认证的设计人员设计，以确保整个系统的规范和质量。本系统支持语言和数据(图象、多媒体)传输，可满足快速以太网、ATM155Mbps /622.5Mbps及千兆以太网等应用场合。综合布线同传统的布线相比较，有着许多优越性，是传统布线所无法比及的。其特点主要表现为它的兼容性、开放性、灵活性、可靠性、先进性和经济性。而且在设计、施工和维护方面也给人们带来了许多方便。兼容性:综合布线的首要特点是它的兼容性。所谓兼容性是指它自身是完全独立的而与应用系统相对无关，可以适用于多种应用系统。综合布线将语音、数据与监控设备的信号线经过统一规划和设计，采用相同的传输介质、信息插座、交连设

综合布线设计实验报告

桂林电子科技大学综合布线实验报告实验名称布线工程图设计制作实验辅导员意见：电子信息工程系通信技术专业班第 2 实验小组作者张三学号 091 同作者辅导员实验日期 2011 年 5 月 31 日成绩签名一、实验目的通过综合实验掌握综合布线总体方案和各子系统的设计方法，熟悉一种施工图的绘制方法（AUTOCAD 或 VISIO ），掌握设备材料预算方法、工程费用计算方法。设计内容符合国家《建筑与建筑群综合布线系统工程设计规范GBT-T-50311-2000 》。二、实验设备 1、测量尺1把 2、VISIO软件 3、WORD、EXCEL等OFFICE软件三、实验内容 1、工作区子系统设计 2、水平子系统设计

3、垂直子系统设计 4、管理间子系统设计 5、设备间子系统设计 6、建筑群子系统设计 7、总体方案设计四、实验课时 4课时。五、实验原理综合布线是一项新兴的产业，它不完全是建筑工程中的“弱电”工程。综合布线设计是否合理，直接影响到电话、计算机等设备的功能。由于综合布线配线间以及所需的电缆竖井、孔洞等设施都与建筑结构同时设计和施工，即使有些内部装修部分可以不同步进行，但是它们都依附于建筑物的永久性设施，所以在具体实施综合布线的过程中，各工种之间应共同协商，紧密配合，切不可互相脱节和发生矛盾避免疏漏造成不应有的损失或留下难以弥补的后遗症。六、实验步骤设计一个合理的综合布线系统一般有7个步骤 : （1）分析用户需求。（2）获取建筑物平面图。（3）系统结构设计。（4）布线路由设计。（5）可行性论证。

（6）绘制综合布线施工图。（7）编制综合布线用料清单。具体实验内容及步骤如下： 1 、现场勘测大楼，从用户处获取用户需求和建筑结构图等资料，掌握大楼建筑结构，熟悉用户需求、确定布线路由和信息点分布。 2 、根据汇出的布线路由图，估算出施工中以下材料的数量清单：单口面板、 86 型标准底盒、信息模块的数量，超五类 UTP 双绞线的箱数（ 305M / 箱），立式机柜大小（用多少 U 表示）， 24 口配线架数量，（只需要计算或估算给出的这一层楼所需材料），制成表格，包括材料的种类、规格、数量。估算线材要有计算步骤和计算过程。同时回答以下问题：放线时怎样做放线记录？如何快速算出所放双绞线的长度？怎样快速算出一箱双绞线所剩的长度？ 3、根据布线路由图，计算从网络信息中心到弱电井、从信息网络中心到走廊的金属线槽截面的大小和型号，以及金属线槽连接件的型号和数量（包括立柱、托臂水平弯通、水平三通等）， PVC 槽及连接件的型号和数量、 PVC 管的型号和数量，其它配件的种类和数量，施工中需要哪些工具？计算金属线槽大小时要有计算步骤和计算过程。 4、设计方案文档书写，包括工程概述、设计方案、材料清单、工程预算和标书。八、布线工程设计实例 1、第七教学楼1层网络布线设计布线工程设计图如下：

综合布线系统设计方案书

XXX综合布线系统设计方案书二零零××年××月

综合布线实训报告.

网络技术专业综合布线实训报告信息工程系指导教师：张殿明班级：网络111 姓名：高霞学号： 2011241013

目录第一部分绪论 ....................................................................................................................... - 1 - 第二部分基本实训............................................................................................................... - 3 - 实训一工作区子系统：网络插座的设计和安装实训.................................................. - 3 - 实训目的............................................................................................................................. - 3 - 实训要求............................................................................................................................. - 3 - 主要仪器及耗材................................................................................................................ - 3 - 实训内容与步骤................................................................................................................ - 3 - 实训二水平子系统：PVC线管（槽）布线实训.......................................................... - 6 - 实训目的............................................................................................................................. - 6 - 实训要求............................................................................................................................. - 6 - 实训设备、材料和工具................................................................................................... - 6 - 实训内容与步骤................................................................................................................ - 7 - 实训三水平子系统——PVC 线管布线实训 ............................................................... - 10 - 实训目的........................................................................................................................... - 10 - 实训要求........................................................................................................................... - 10 - 实训设备、材料和工具................................................................................................. - 10 - 实训内容与步骤.............................................................................................................. - 10 - 第三部分实训总结............................................................................................................. - 13 -
