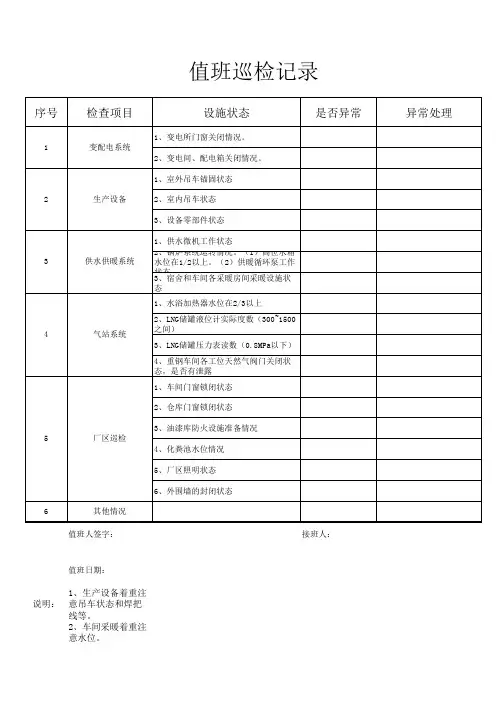

变电所巡检记录表
西安重装铜川煤矿机械有限公司
变电所巡视检查要求
一、一般检查
1、变（配）电运行人员充分了解和正确掌握运行中电气设备的健康状况，通过巡视检查，对运行设备加强监视，以使及时发现问题进行处理。
2、运行人员巡视检查设备时，应严格遵守《变电所安全操作规程》和《变电所管理制度》，在保证安全的前提下，采用听、嗅、看、测相结合的办法，根据各类设备的检查项目，认真仔细巡检，不流于形式。
3、巡视周期。
（1）正常巡视每四小时一次，无人值班变电所按生产班次至少巡视一次；
（2）夜间熄灯巡视，每周一次；
（3）特殊和异常巡视:根据情况适当增加巡查次数，重点巡查谁是进行。
二、巡视检查的内容：
1、运行中的一、二次设备，直流设备；
2、处于备用状态下的设备；
3、电气照明及通风设备；
4、消防设备；
5、电缆沟、构架及房屋；
6、防雷保护及接地装置。
变电站设备巡检系统介绍 一、设备巡检的目的 设备巡检和设备的缺陷管理工作一直以来都是设备管理工作的难点和重点，而设备巡检到位情况、设备缺陷统计分析、设备运行参数的趋势分析则是设备巡检及缺陷管理工作中存在的主要难题；设备巡检的目的就是为了监视设备的运行情况，以便及时发现和消除设备缺陷，预防事故发生，确保设备安全运行。设备巡检是一种先进的设备维护管理制度，它的指导思想是推行全员和全面质量管理，以“预防维修”来取代“计划维修”。其作用和意义体现在以下几个方面。 ⑴、实行设备巡检制度能使设备隐患和异常及时得到发现和解决，保证设备经常处于良好的技术状态，提高了设备的完好率和利用率。 ⑵、由于每项检查作业都有明确内容和量化的检测评定标准，既保证了每次检查和维护的质量，可使突发性事故的可能性降到最低限度，又减少了事后抢修工作量，有利下提高设备的生产能力，同时也降低设备维修成本。 ⑶、设备巡检工作目标明确、考核具体、管理规范，有利于推行各种经济责任制，提高工作效率，减少专职检修人员。 ⑷、有利于建立完整的设备技术资料档案，便于信息反馈和实现计算机辅助管理，提高设备管理现代化的水平。 二、“UTXS-3D设备巡检系统”解决方案 设备的技术状态和设备运行状态如何，必须通过对设备进行巡回检查后才可以得出相应的结果。为了提高设备的利用率，设备运行的可靠性、降低维修成本。加强对设备巡检及缺陷管理，是提高设备的运行管理水平的一项重要措施，它能有效地为评估设备状态、确定合理的运行方式、及时安排检修提供可靠、详细的数据并有助于做出科学分析。 1、设备巡检的核心思想 2、“UTXS-3D设备巡检系统”解决方案
变电站设备巡视作业指导书
目录 1 适用范围 ............................. 错误!未定义书签。 2 引用标准 (4) 3巡视要求和巡视周期 (4) 3.1巡视要求 (4) 3.2巡视周期 (5) 4 巡视前准备 (5) 4.1人员要求 (5) 4.2危险点分析 (5) 4.3安全措施 (6) 4.4巡视工器具 (7) 5 巡视卡的使用说明 (7) 6巡视路线图 (7) 6.1开关场巡视路线图 (8) 6.2主控室、保护室巡视路线图 (8) 7巡视准备情况检查....................... 错误!未定义书签。8指导书执行情况评估..................... 错误!未定义书签。附录1 设备全面巡视标准 (9) 附录2 设备班中巡视标准 (18)
附录3 设备交接班巡视标准 (34) 附录4 设备夜间巡视标准 (39) 附录5 设备巡视卡 (40)
1、适用范围：本指导书规定了变电站运行人员对变电站一、二次设备巡视作业程序和要求。 2 引用标准 国家电网安监[2005]83号国家电网公司电力安全工作规程（变电站和发电厂电气部分） 国家电网生技[2005]172号输变电设备运行规范 国家电网生技[2005]174号输变电设备技术监督规定 DL/T 587—1996 微机继电保护装置运行管理规程 DL 5027—1993 电力设备典型消防规程 国家电网公司[2003]387号变电站管理规范（试行） 国家电网生[2003]243号防止电气误操作装置管理规定 国家电网生技[2005]400号国家电网公司十八项电网重大反事故措施（试行） 3 巡视要求和巡视周期 3.1巡视要求 3.1.1值班人员在值班期间应按规定对一、二次设备进行巡视检查， 对设备的异常和缺陷要作到及时发现、认真分析、正确处理、作好记录并及时汇报。 3.1.2值班人员正常巡视应按“变电站设备巡视卡”要求和规定的巡视 路线进行。 3.1.3设备巡视时，运行人员必须遵守《电力安全工作规程》（变电站和 发电厂电气部分）的有关规定。

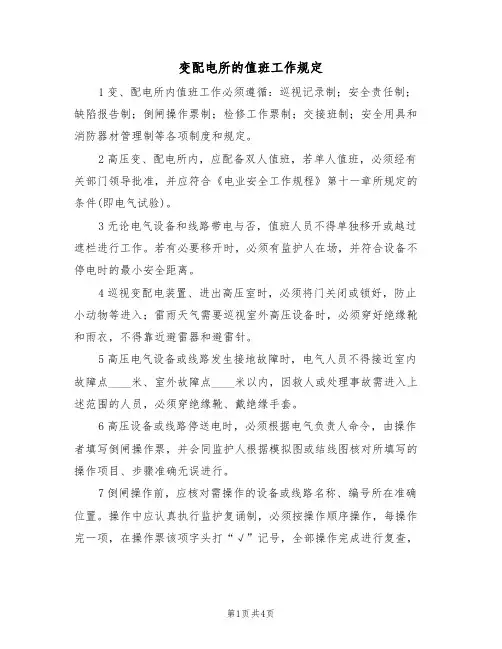

岗位责任制 一、值班人员应该热爱本职工作，遵纪守法、服从命令，严格执行各种规章制度。 二、负责监督设备运行情况，认真填写各种记录。 三、严格按照停送电制度进行操作，有人工作应先断开开关，拉开隔离开关并闭琐，在开关手柄上悬挂“禁止合闸，有人工作”警示牌。 四、当设备发生异常情况时，应立即给调度室或上级主管部门汇报，并加强监视，当发生人身触电及重大设备事故时，应立即断开有关电源，并立即给调度室汇报。 五、值班人员不得进行检修工作，如必须进行检修，应采取有效的安全措施，并至少有两人参加，方可工作。 六、保管好各种安全用具，仪器、仪表、消防器材及备品备件。 七、值班人员还应学会触电急救法及各种消防器材的使用。 八、搞好室内外卫生。
要害场所管理制度 一、变电室门口应悬挂“非工作人员，禁止入内”警示牌。 二、建立健全来客登记制度，认真填写登记表，非工作人员必须由机电管理人员或值班维修人员带领，方可入内。 三、值班人员因事外出时，变电室门应加锁，以防他人进入乱动设备造成事故。 四、非值班人员不得在变电室内闲谈，休息或吃饭。 五、按规定配齐各种绝缘用具，仪器、仪表、消防器材、及安全设施，并妥善保管。

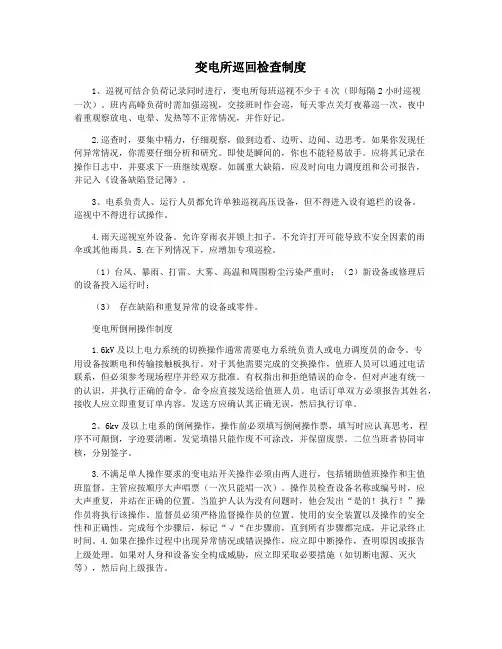

变电所巡回检修制度 一、巡回检查是及时发现设备缺陷和异常的一项重要措施，值班人员应认真执行巡检制度,每班至少巡检两次。 二、值班人员应按时巡检，认真检查,及时发现问题，将事故消灭在萌芽状态。 三、当发现有重大隐患危及人身或重大设备安全时，应立即停止设备运行，并及时汇报，处理后方可投入运行。 四、值班人员巡检时，应遵守《安全规程》有关规定，不得打开设备进行任何形式的检修工作。 五、下列情况应加强巡回检查： 1、长期停运、检修后停运或新安装的设备。 2、设备过负荷运行时。 3、设备发生异常情况，暂时不能停电检修时。 六、巡回检查应认真填写记录，并及时上报。
附件2 35kV箱式变电站巡视维护作业指导书 1.目的 规范高低压配电设备的定期巡视及维护作业要求。 2.范围 适用于高低压设备巡视及维护。 3.职责 部门/岗位职责 专业管理部门规范配电设备管理标准； 监督指导各物业服务中心配电设备的管理。 监督本部门配电设备管理 物业服务中心负 责人 维修负责人制定配电设备管理责任人； 监督配电设备管理责任人职责落实情况； 组织配电设备定期维保工作。 设备负责人定期巡检及维护配电设备。 4.方法与过程控制 4.1高低压配电室管理规范 1）配电室房门上有相对应设备房标识。 2）配电室内照明足够，墙面、地面无污迹、整洁，物品摆放整齐，无杂物。 3）设备现场的操作作业指导书齐全有效，各类设备维修检修记录规范完整。 4）配备足够的灭火器和应急灯，通风良好。 5）高低压配电室电缆进线孔洞应采取封堵措施，配电室如位于地下室，封堵措 施应具备防止水浸作用。 6）高低压配电室墙面应悬挂于设备运行实际情况完全相符的供配电系统图，图 中的开关状态、接线标注正确。 7）对于未移交供电局的高低压配电室，可根据现场需要每个项目至少配置一套 检定有效的绝缘靴、绝缘手套、高压试电笔、接地线、高压操作杆、专用扳手。8）配电柜前后应铺设不少于60厘米宽与配电柜等长的绝缘胶垫，边缘划有警示标线。电缆沟内清洁无杂物，电缆排列有序，有防鼠措施。
4.2.1高低压配电设备适用管理要求： 1）高低压配电柜内部连接螺栓无松动、发热、无接线变色，盘内装置无异常声响、无焦糊气味，配电回路标识清楚准确。仪表、蜂鸣器、电铃、按钮、指示灯 完好无损坏、无缺项；电流值在额定范围内，三相不平衡电流在25%范围内。已启用的电流超过200A设备、大发热量设备、母排、电容器、电缆等重要部位必 须张贴测温试纸或试温贴片。 2）电容补偿柜管理要求：应根据用电负荷特点，合理调整变压器运行状态。电 容补偿屏自动控制器必须始终处于自动状态。 A.功率因数能手动、自动调节控制。补偿柜内接触器动作灵敏、放电电阻、 熔断器可靠无损坏。 B.补偿控制手动、自动切换有效。 C.补偿电容壳体无膨胀，相间对地绝缘电阻大于0.5兆欧。 D.功率因数不小于0.90。 3）未使用开关或线路有人作业时，应将开关置于“关”位置并悬挂“有人工作，严禁合闸”标识。 4）操作直流柜、应急直流电源柜，应按设备使用说明书要求做好蓄电池的充放 电保养工作，平时浮充电压一般为：23.5v-25.5v。 5）蓄电池管理要求： A.镍中倍率碱性蓄电池浮充使用时，及时补充电解液。蓄电池不应发生如下 现象： 电解液过少，露出部分极板 蓄电池外部短路 电池电压不正常 电极板膨胀，气孔塞堵塞 电解液内含有机杂质 爬碱严重 B.酸性蓄电池经常保持在浮充状态，定期作定充保养。电池端子绝缘良好， 表面清洁无电解残液。电线绝缘完好无锈蚀。充电状态不允许开盖。
变（配）电所运行管理 1.变（配）电所运行巡视检查制度 1.1巡视检查的一般规定 a）变（配）电所应根据本所的具体情况，制订各类设备巡视周期、巡视时间及巡视要求。值班人员应按规定对设备进行巡视检查 b）变（配）电所电气设备巡视检查周期如下： I）有人值班的变（配）电所，每班巡视一次，无人值班的变（配）电所，至少每周巡视一次； ii）处于污染环境的变（配）电所，对室外电气设备的巡视周期，应根据污源性质、污秽影响程度及天气情况来确定； iii）变（配）电所设备特殊巡视周期，视具体情况确定； iv）电力用户有特殊用电的情况下，可根据上级指示安排特殊巡视。 c）巡视高压设备时，应注意保持安全距离，禁止移开或越过遮拦，禁止触摸高压电气设备，不得在其上面进行工作。雷雨天巡视室外高压电气设备，不得靠近避雷器和避雷针，距避雷器和避雷针的距离应大于 5m 以上； d）寻找高压设备接地故障点时，应穿绝缘靴，运行人员对故障点的安全距离；室内应大于 4m，室外应大于8m。手触摸设备外壳和架构时应戴绝缘手套 e）巡视人员在巡视开始和终了时，均应告知本值人员，终了时应说明巡视结果，并做好记录； f）巡视中发现设备缺陷，应报值长研究消除，对威胁设备安全运行的情况，并可能引起严重后果的，应向有关领导汇报，并做好记录 g）电力用户的电气技术负责人，应定期刑变（配）电所的设备进行巡视检查。 1.2根据下列具体情况应安排特别巡视检查。 a）设备过负荷或负荷有显著增加； b）新设备、长期停运和维修后投入运行的设备； c）运行中的异常现象和严重缺陷； d）根据领导指示或要求，加强值班时； e）重要节日及政治活动时； f）遇有风、雷、雨、雪、雹等恶劣天气时； g）设备发生重大事故，经处理恢复送电后，对事故范围内的设备。 1.3巡视检查的一般内容。 a）充油设备的油面应在标准范围内，充油套管的油面应在监视线内，充油设备外壳应清洁 无渗油现象； b）导线应无松股、断股、过紧、过松等异常，接头、刀闸、插头应有示温腊片，并无发
变电所巡检细则 一、变(配) 电运行人员主要职责 1. 认真执行两票三制度(操作票、工作票、交接班制度、巡回 检查制度、定期试验切换制度. 2. 熟悉本变(配) 电所一、二次结线及设备规范、作用，了 解有关系统运行方式，掌握正确的操作及维护方法. 3. 严格执行电网调度命令. 4. 时刻注意防止小动物和雨水进入高低压配电间 5. 负责做好现场安全措施，保证检修人员工作安全 6. 按规定做好各种记录. 7. 对本变(配) 电所设备负有运行、监视和维护责任. 8. 变(配) 电所的安全用具，消防设备，事故备品，要定期 进行检查、试验。维修，及时补充，调换，保持完整齐全和试验合格. 9. 对本变(配) 电所设备负有运行、监视和维护责任。应经常 开展业务培训，学习，不断提高业务技术水平，达到“三熟三能”(熟悉设备、系统和基本原理; 熟悉操作和事故处理; 熟悉本岗位的规程制度; 能分析运行状况; 能及时发现
故障和排除故障，能掌握一般的维修技能。 二、设备的巡视检查 1、一般要求 (1) 变(配) 电运行人员充分了解和正确掌握运行中电气设 备的健康状况，通过巡视检查，对运行设备加强监视， 以便及时发现问题进行处理。 (2) 运行人员巡视检查设备时，应严格遵守《电业安全工 作规程》和《变(配) 电所现场运行规程》，在保证安 全的前提下，采用听、嗅、看、测相结合的办法， 根据各类设备的检查项目，认真仔细巡查，不流于形 式。 (3) 巡视周期 1) 正常巡视每4 小时一次中，无人值班变电所按生产 班次班至少巡视一次 2) 夜间熄灯巡视，每周一次 3) 特殊和异常巡视: 根据情况适当增加巡查次数，重 点巡查随时进行。 2、巡视检查内容 (1) 运行中的一、二次设备，直流设备;
编号：SY-AQ-02471 ( 安全管理) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 35KV变电站巡视检查制度 Inspection system of 35kV substation
35KV变电站巡视检查制度 导语：进行安全管理的目的是预防、消灭事故，防止或消除事故伤害，保护劳动者的安全与健康。在安全管 理的四项主要内容中，虽然都是为了达到安全管理的目的，但是对生产因素状态的控制，与安全管理目的关 系更直接，显得更为突出。 为了加强站内“两票三制”的严格执行，确保设备的安全运行。值班人员必须认真按时巡视设备，以便对设备异常，缺陷做到及时发现，认真分析，正确处理，做好记录，并向有关上级汇报。 一、设备巡视应按规定的项目和内容进行，并分为日常巡视、定期巡视及特殊巡视。 二、日常巡视应按规定路线和时间进行，巡视时间一般为：交接班时、高峰负荷时、晚间闭灯时。 三、值班人员应根据检查巡视卡的内容，认真进行巡视并做好记录。 四、定期巡视应每周进行一次，巡视卡应做为历史资料保存。 五、站长每周至少对全站设备进行一次全面检查。 六、进行定期巡视时，运行人员应两人同行，并携带巡视检查卡，根据卡上的巡视项目，对照设备逐一进行巡视检查，每检查完一项，随即在“巡视检查卡”对应栏内打“√”或填入相应数据和记事。
七、值班人员在巡视检查中，要精力集中，认真、仔细。采用看、听、嗅、摸、测等方法，综合分析设备运行状况： ㈠看：设备油色、油位、压力表指示、导电连接部分、瓷件及机械部分有无异常及损坏。 ㈡听：设备声音是否正常； ㈢嗅：设备有无味等异常气味； ㈣摸：运行设备外壳（接地部分）温度有无异常。 ㈤测：采用远红外测温仪，定期测试导电部分连接处，接触面有无发热，并将测试结果进行分析。 八、值班人员检查完毕后，将巡视检查时间、检查人姓名、检查类别、检查项目及结果记入巡视检查记录。 九、遇有下列情况，应增加特殊巡视： ㈠设备过负荷或负荷有明显增加时； ㈡设备经过检修、试验、改造或长期停用重新投入运行及新安装的设备投入运行； ㈢设备缺陷近期有发展时；
变电所的管理制度 做好变电所的运行管理工作，是实现安全、可靠、经济、合理供电的重要保证。因此，变电必须备有与现场实际情况相符合的运行规章制度，交由值班人员学习并 严格遵守执行，以确保安全生产。 一、运行制度 1.交接班制度 交接班工作必须严肃、认真进行。交接班人员应严格按规定履行交接班手续， 具体内容和要求如下。 （1）交班人员应详细填写各项记录，并做好环境卫生工作；遇有操作或工作任 务时，应主动为下班做好准备工作。 （2）交班人员应将下列情况做详尽介绍：工具仪表、备品备件、钥匙等是否齐 全完整。 （3）接班人员应认真听取交接内容，核对模拟图板和现场运行方式是否相符。 交接完毕，双方应在交接班记录簿上签名。 （4）交接班时，应尽量避免倒闸操作和许可工作。在交接中发生事故或异常运行情况时，须立即停止交接，原则上应由交班人员负责处理，接班人员应主动协助处理。当事故处理告一段落时，再继续办理交接班手续。 （5）若遇接班者有醉酒或精神失常情况时，交班人员应拒绝交接，并迅速报告 上级领导，做出适当安排。 2.巡回检查制度 为了掌握、监视设备运行状况，及时发现异常和缺陷，对所内运行及备用设备，应进行定期和特殊巡视制度，并在实践中不断加以修订改进。 （1）巡视周期。有人值班的变电所每小时巡视一次，无人值班的变电所每四小时至少巡视一次，车间变电所每班巡视一次。特殊巡视按需要进行。
（2）定期巡视项目。 1）注油设备油面是否适当，油色是否清晰，有无渗漏。 2）瓷绝缘子有无破碎和放电现象。 3）各连接点有无过热现象。 4）变压器及旋转电机的声音、温度是否正常。 5）变压器的冷却装置运行是否正常。 6）电容器有无异声及外壳是否有变形膨胀等现象。 7）电力电缆终端盒有无渗漏油现象。 8）各种信号指示是否正常，二次回路的断路器、隔离开关位置是否正确。 9）继电保护及自动装置压板位置是否正确。 10）仪表指示是否正常，指针有无弯曲、卡涩现象；电度表有无停走或倒走现 象。 11）直流母线电压及浮充电流是否适当。 12）蓄电池的液面是否适当，极板颜色是否正常，有无生盐、弯曲、断裂、泡 胀及局部短路现象。 13）设备缺陷有无发展变化。 （3）特殊巡视项目。 1）大风来临前，检查周围杂物，防止杂物吹上设备；大风时，注意室外软导线 风偏后相间及对地距离是否过小。 2）雷电后，检查瓷绝缘有无放电痕迹，避雷器、避雷针是否放电、雷电计数器是 否动作。 3）在雾、雨、雪等气象时，应注意观察瓷绝缘放电情况。 4）重负荷时，检查触头、接头有无过热现象。 5）发生异常运行情况时，查看电压、电流及继电保护动作情况。
电气人员巡检内容及注意事项 一：设备巡检 主变和厂用变 1）变压器运行声音正常,无振动、放电现象。 2）变压器本体、套管及附属设备无渗漏油。 3）油枕、套管、有载调压开关的油位、油色正常。 4）呼吸器硅胶颜色正常。有2/3变红色时联系检修更换。 5）主变/厂变本体油温及绕组温度正常， 6）主变在线气体监视装置读数正常。 7）外壳及中性点接地装置完好，厂变中性点接地电阻运行正常。8）压力释放器完好。 9）冷却装置运行方式正确。 10）冷却风扇运行正常。 11）冷却器控制箱信号指示正确,无报警。 12）避雷器泄漏电流、动作次数正常。、 13）瓦斯继电器内部无气体，运行正常。 发电机和励磁系统 1）发电机冷却系统正常，无异常现象。 2）发电机、励磁变等声音正常，无金属磨擦或撞击声，无异常振动现象。 3）发电机本体各部温度正常，无异味、无局部过热现象。
4）发电机出口电压，避雷器声音正常，无异常现象。 5）用测温仪测得发电机外壳温度正常。 6）发电机中性点接地变压器运行正常。 7）定子铁心定子绕组报警温度110℃上限120℃ 8）发电机进风温度不超过40℃，出风报警温度75℃，上限90℃ 电动机 1）电动机的电缆接头无过热及放电现象。电动机外壳接地良好，接地线牢固；遮拦及防护罩完整，地脚螺丝无松动。风扇罩、风扇无破损，风扇罩网上无杂物。 2）轴承的润滑油位正常，对强力润滑的轴承，检查其油系统和冷却水系统运行正常。 3）电动机运行正常，无异味、异音。测量电动机轴承的温度、振动、轴向串动，确认在规定范围内。 4）直流电动机应注意检查的项目： a.碳刷是否有冒火、晃动或卡涩现象。 b.碳刷软铜辫是否完整，是否有碰外壳、过热现象。 c.碳刷是否已过短。 d.碳刷是否有因滑环、整流子磨损不均匀，整流子中间云母片有无凸出，电刷固定件松动， 机组振动等引起的不正常振动现象。 二：配电室巡检 1）配电室内温度、湿度符合规定。
柴油发电机日常巡检内容 一、检查柴油发电机的柴油油位、标号。处于备用状态下，柴油发电 机的油箱油位应指示在600升（油表的2/3处）；禁止柴油发电机的油箱油位低于200升（油表的1/3处）。所用应为-10#柴油。 二、检查柴油发电机供油管路和接头无泄露现象；各软管部分无切口、 裂纹、磨损现象。 三、检查柴油发电机的机油油位、型号。加注机油时，应高于标尺 FULL（满）的指示；当标尺指示低于ADD时，应加注机油；要求使用CF-4级 15W/40型号机油。 四、检查机油管路和接头无泄漏现象。 五、检查冷却水液位正常，冬季时采用50/50的防冻液和水的混合液 加以保护；冷却回路管路和接头无泄漏现象。 六、检查蓄电池内电解液液位正常，电池无漏液、温升现象。 七、检查柴油发电机冷却水加热器及其电源完好，室内温度保持在 10℃以上。 八、检查柴油发电机进、排气口和废气排放口畅通无阻，消音器工作 正常。 九、检查柴油发电机电机风扇皮带张力适中，无老化开裂现象；风扇 无堵塞现象。 十、检查柴油发电机显示器指示的电池电压、机体温度、机油压力等 参数正常。、 十一、柴油发电机室内环境清洁，消防器材齐备。
UPS日常巡检内容 一、检查UPS面板显示的运行状态，重点检查菜单中的负载输出参数。 二、检查面板指示灯是否处于正常状态（绿灯为正常，黄灯为一般警 报，红灯为故障报警），有无声音报警。 三、检查UPS控制柜顶部风机运行是否正常。 四、检查UPS控制柜有无异常声音、异味等现象。 五、检查UPS控制柜及电池外部有无灰尘、积垢、漏液、温升等异常 现象。
变频器日常巡检内容 一、检查变频器面板显示的运行状态和报警文字；同时检查LED指示 灯指示正常。“ON”绿灯亮表示控制部分正在工作；“WARM”黄灯表示一般警告；“ALARM”闪烁的红灯表示故障报警。 二、检查变频器面板上“AUTO.ON”指示灯亮，变频器具备启动条件； 检查变频器控制柜上转换开关打到对应的位置（手动时打到本地，自动时打到远程）。 三、检查变频器柜装风扇运转正常。 四、检查变频器柜内无异常声音、异味等现象。

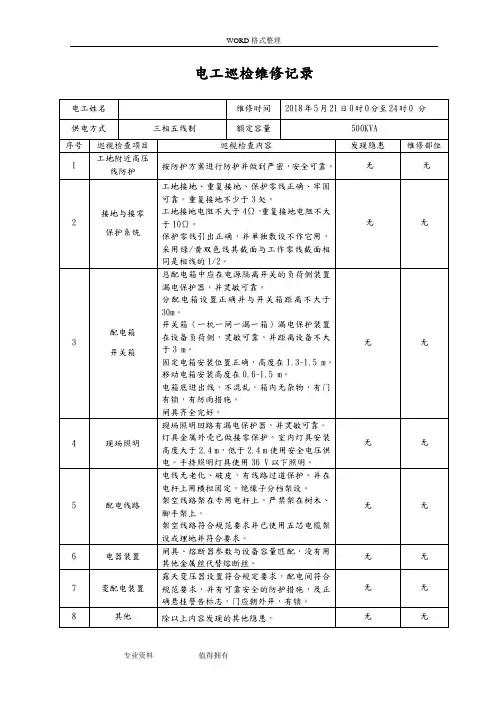

---------------------------------------------------------------最新资料推荐------------------------------------------------------ 变电站巡视检查项目记录表 变电站巡视检查项目记录表变电站名称：________________设备位置分类单元一、本体的巡视检查项目 1）变压器运行声音是否正常。 2）变压器油色、油位是否正常，各部位有无渗漏油现象。 3）变压器油温及温度计指示是否正常，远方测控装置指示是否正确。 4）变压器两侧母线有无悬挂物，金具连接是否紧固；引线不应过松或过紧，接头接触良好，试温蜡片无融化现象。 巡视人员:______________________巡视检查内容巡视时间:_____年____月_____日巡视检查结果处理意见一号主变设备区5）呼吸器是否通畅；硅胶是否变色；瓦斯继电器是否充满油；压力释放器（安全气道）是否完好无损。 主变压器6）瓷瓶、套管是否清洁，有无破损裂纹、放电痕迹及其它异常现象。 7）主变外壳接地点接触是否良好。 8）有载分接开关的分接指示位置及电源指示是否正常。 9）冷却系统的运行是否正常。 10）各控制箱及二次端子箱是否关严，电缆穿孔封堵是否严密，有无受潮。 11）警告牌悬挂是否正确，各种标志是否齐全明显。 1/ 12
二、有载分接开关的巡视检查项目 1、有载分接开关的分接指示器指示是否正确，电压指示是否在规定电压允许偏差范围内。 2、控制器电源指示灯是否正常。 3、分接开关储油柜的油位、油色及其干燥剂是否正常。 4、分接开关及其附件各部位有无渗漏油。 5、计数器动作是否正常，能否及时记录分接变换次数。 6、电动操作箱门关闭是否严密，防潮、防尘、防小动物措施是否良好。
变电所巡检细则 一、变（配）电运行人员主要职责： 1.认真执行两票三制度（操作票、工作票、交接班制度、巡回检查制度、 定期试验切换制度）； 2.熟悉本变（配）电所一、二次结线及设备规范、作用，了解有关系统 运行方式，掌握正确的操作及维护方法。 3.严格执行电网调度命令； 4.时刻注意防止小动物和雨水进入高低压配电间； 5.负责做好现场安全措施，保证检修人员工作安全； 6.按规定做好各种记录； 7.对本变（配）电所设备负有运行、监视和维护责任； 8.变（配）电所的安全用具，消防设备，事故备品，要定期进行检查、 试验。维修，及时补充，调换，保持完整齐全和试验合格。 9.对本变（配）电所设备负有运行、监视和维护责任。 应经常开展业务培训，学习，不断提高业务技术水平，达到“三熟三能”（熟悉设备、系统和基本原理；熟悉操作和事故处理；熟悉本岗位的规程制度；能分析运行状况；能及时发现故障和排除故障，能掌握一般的维修技能。） 二、设备的巡视检查 1、一般要求 （1）变（配）电运行人员充分了解和正确掌握运行中电气设备的健康状况，通过巡视检查，对运行设备加强监视，以便及时发现问题进行处理。 （2）运行人员巡视检查设备时，应严格遵守《电业安全工作规程》和《变（配）电所现场运行规程》，在保证安全的前提下，采用听、嗅、
看、测相结合的办法，根据各类设备的检查项目，认真仔细巡查，不流于形式。 （3）巡视周期，（1）正常巡视每4小时一次中，无人值班变电所按生产班次班至少巡视一次，（2）夜间熄灯巡视，每周一次，（3）特殊和异常巡视：根据情况适当增加巡查次数，重点巡查随时进行。 2、巡视检查内容： （1）运行中的一、二次设备，直流设备； （2）处于备用状态的设备； （3）电气照明及通风设备； （4）消防设备； （5）电缆沟，构架及房屋； （6）防雷保护及接地装置。 3、高压配电装置的巡视检查： （1）配电装置内部应无杂音及放电声，配电室门窗完整，照明、通风良好。温湿度正常； （2）各种充油设备的油面位置应在规定范围内，油色应正常，油位计及设备外观清洁，无渗漏油现象； （3）瓷套等瓷绝缘部件应无掉瓷、破碎，裂纹及闪络放电痕迹和严重的电晕现象，瓷绝缘表面应清洁； （4）部位连接点应无腐蚀及过热现象，监视示温片或变色漆应无熔化或变色现象； （5）高压油开关电容型瓷套无漏胶现象，合闸指示器指示正确、清楚。并与指示灯指示一致； （6）真空断路器真空泡（灭弧室）的屏蔽罩内颜色不应有变你，特别要注意断路器分闸时的弧光颜色，正常情况呈蓝色；真空度降低时 变红色；
变电站设备巡视检查制度 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
变电站设备巡视检查制度示范文本使用指引：此管理制度资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、值班人员应根据变电站设备状况,制定并在站内建立 专用设备巡视记录簿,在变电站建立日常设备巡视卡,巡视一 次登记一次 2、设备的巡视一般应有两个或以上共同执行 3、变电站应标注醒目的设备巡视路线及重点巡视部 位标记 4、巡视设备发现异常或设备事故应按,的规定汇报处 理,发现的设备缺陷应及时向管理部门汇报,并登记,严重缺陷 或发展中的缺陷应立即向调度检查部门汇报,并在未消除或 未得到调度答复前,巡视人员不得离开变电站现场 5、巡视周期 各变电站每周巡视一次,每半月夜间巡视一次,节假日或
恶劣气候时,应进行特殊巡视，在巡视中如遇紧急情况应立即停止巡视,参加事故处理,事毕后及时补巡。 请在此位置输入品牌名/标语/slogan Please Enter The Brand Name / Slogan / Slogan In This Position, Such As Foonsion
赤道几内亚吉布劳水电站输变电工程项目 变电站巡检作业指导书 (试行) CMEC项目经理部 东方电子股份有限公司项目经理部
目录 1、一般要求 2、巡检前的准备 3、变压器巡视标准化作业指导卡 4、断路器巡视标准化作业指导卡 5、开关柜巡视标准化作业指导卡 6、柴油发电机、EPS装置巡视标准化作业指导卡 7、隔离开关、互感器标准化作业指导卡 8、母线巡视标准化作业指导卡 9、防雷设施巡视标准化作业指导卡 10、电力电缆巡视标准化作业指导卡 11、高压室及站用电系统巡视标准化作业指导卡 12、直流系统巡视标准化作业指导卡 13、继电保护及自动保护装置的巡视标准化作业指导卡
14、消防器材、安全工用具的巡视标准化作业指导卡 15、辅助设施的巡视标准化作业指导卡 赤几电站巡检标准化作业指导 1、一般要求 1.1设备巡视的种类 为了监视设备的运行情况，以便及时发现和消除设备缺陷，预防事故的发生，确保设备安全运行，应对变电设备进行巡视检查。每个值班人员必须严格按照规程要求，认真负责，一丝不苟地做好设备检查工作。及时发现异常和缺陷，及时汇报调度和上级，杜绝事故发生。 变电设备的巡视检查，一般分为全面巡视、正常巡视及特殊巡视三种。 1.2 巡视周期： 1.2.1 220KV变电站全面巡视每周两次； 1.2.2 110KV变电站全面巡视每周1次； 1.2.3 20KV变电站全面巡视两周1次； 1.2.4有人值守的变电站，由可单独巡视设备的值守人员分时段进行巡视检查； 1.3 遇到下列情况应增加巡视次数： 1.3.1设备过负荷或负荷有显著增加时，每周增加1次巡检；
六、变电所应具备记录簿 1、各种记录簿的名称 1）运行记录簿 2）操作记录簿 3）设备缺陷记录簿 4）断路器开闸记录簿 5）设备检修、试验记录簿 6）继电保护、自动装置、（远动装置）调试工作记录簿7）蓄电池充放电巡视记录簿 8）事故预想记录簿 9）培训工作记录簿 10）避雷器动作记录簿 11）反事故演习记录簿 12）安全活动记录簿 13）事故、障碍及异常记录簿 14）运行分析记录簿 15）安全（仪器、仪表）用具试验登记簿 2、各种记录的填写内容
1）运行记录簿 （1）由当值人员填写。应填写年、月、日、天气情况、交接班时间和参加交接班人员姓名。 （2）变电所的运行方式。 （3）设备投运和停运情况。 （4）设备检修、试验、安全措施的布置和工作票执行情况。 （5）继电保护，自动装置及仪表运行变更情况。 （6）事故发生的时间、内容以及处理经过。 （7）设备的异常现象和发现的缺陷以及缺陷处理情况。 （8）调度和上级有关运行工作的通知和指示。 （9）受理工作票的情况。 （10）交接班和交接小结以及与运行有关的其他事宜。 2）操作记录簿 （1）记录调度发令及变电所授权人姓名，操作命令编号，操作命令的内容，发布预令，动令时间及正式执行操作的时间和内容。 （2）记录本班倒闸操作项目，内容及时间。 （3）操作任务完成后应填写终了时间。 （4）记录倒闸操作内容，其他内容均记录入运行记录簿。 3）设备缺陷记录簿 （1）发现缺陷由所长或值班长定性，然后填入记录中。
（2）记录运行、检修、试验人员所发现的缺陷。 （3）按缺陷定性程度分页填写。 （4）记录发现缺陷的时间、内容、分类和发现人姓名。 （5）缺陷消除后，应及时填上消除日期，消除人员和验收人员的姓名。 （6）本单位不能消除的缺陷，应上报单位主管领导，督促及时消除，并做好记录。 4）断路器开闸记录簿 （1）记录由当值人员填写并签名。 （2）按断路器（开关）或线路名称分页填写，记录跳闸原因，保护及重合闸动作情况，外观检查情况，最近一次检修日期。 （3）保护动作跳闸，未重合或重合良好记一次，如重合闸动作不成功，应统计为故障跳闸2次，并记载累计跳闸次数。 （4）自动跳闸应填写跳闸原因和时间。 （5）记录上次检修日期，（便于核对跳闸次数，确定下次检修日期），断路器大修后，累计次数从该次检修后重新统计。 5）设备检修、试验记录簿 （1）按设备名称分页进行，记录检修和试验设备的工作日期，检修类别，内容。 （2）记录由工作负责人填写并签名，值班长审核后签名，按值移交。 （3）记录缺陷处理经过，试验项目，试验数据，设备能否投入运行等结论，工作负责人和验收人员姓名。

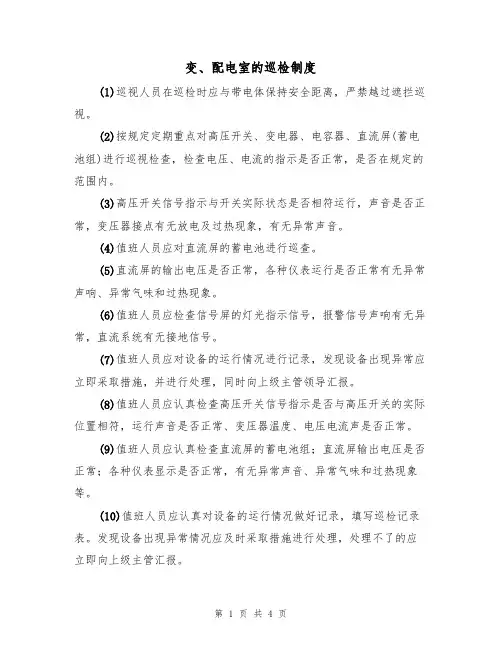

变配电所巡视检查 一、巡视检查类型 1.定期巡视 值班员每天按现场运行规程的规定时间和项目，对运行和备用的设备及周围环境进行定期检查。 2.特殊巡视 在特殊情况下增加的巡视。在设备过负荷或负荷有显著变化，新装、检修或停运后的设备投入运行，运行中有可疑现象及遇到特殊天气时的一种巡视。 3.夜间巡视 其目的在于发现接点过热或绝缘子污秽放电情况。一般在高峰负荷期和阴雨的夜间进行。 二、巡视检查周期 1.有人值班的变配电所，应每日巡视一次，每周夜巡一次。35KV及以上的变配电所，要求每班巡视一次。 2.无人值班的变配电室，应在每周高峰负荷时段巡视一次，夜巡一次。 3.在打雷、刮风、雨雪、浓雾等恶劣天气里，应对室外装置进行白天或夜间的特殊巡视。 4.户外多尘或含腐蚀性气体等不良环境中的设备，巡视次数要适当增加。无人值班的，每周巡视不应少于两次，并应作夜间
巡视。
5.投运或出现异常的变配电设备，要及时进行特殊巡视检查，密切监视变化。 三、巡视检查项目： 1.设备运行中有无异音。 2.设备的瓷套管、瓷瓶是否清洁，有无放电、裂纹、机械损伤和烧伤痕迹。 3.各充油设备的油面是否合适，油色是否正常，油门、油标及各法兰结合处有无渗漏油现象。 4.各部接头螺丝是否紧固，有无发热现象，认真观察有无热气流，霜雪是否熔化，雨天是否有局部发干现象。 5.各引线和母线是否完好，有无断股、变形和烧伤痕迹。 6.变压器温度、油位是否正常，有无杂音及放电声，冷却装置是否正常。 7.开关的分、合闸指示器指示是否正确，开关操作箱是否密闭。 8.夜间巡视应在关闭照明灯后，在暗光下检查接触及连接部位有无烧红过热，主体绝缘有无闪络放电，开关接触不良产生的放电等现象。 四、巡视检查方法 （1）看，看外形、看仪表
值班日志
辽河油田公司 填写说明 一、天气： 记录：阴、晴、雨（大、中、小、暴雨）、雪（雨夹雪、小、中、大）、雷、风（风力级别） 二、本班变电所运行方式： 1、6kv系统运行方式 （1）本班6kv电源由××线××××开关向本所供电。 （2）由6kv××线为本所备用电源，××线，××××开关在断开位置，甲、乙刀闸在合位。 2、主变运行方式 （1）两台主变并列运行。 （2）主变分列运行。 （3）主变单台运行。 3、直流系统运行方式 直流电源由镍隔电池（硅整流、复式整流）供电及电池的运行状态。 备用电源由硅整流（复式整流）装置做备用。 三、6kv设备运行状态： 1、6kv运行设备 正常运行送电的6kv开关柜（包括对设备充电的6kv开关柜）写双重名称。 2、6kv备用开关柜 正常运行的6kv开关柜，由于运行方式改变而处于备用状态，只写开关号。 3、停用设备（此栏目包括66kv设备主变、所用变、直流电源、6kv开关柜）正常运行 设备，因缺陷处理或设备缺陷及正常检修等退出运行，只写停用设备号并写明停用原因。
对变电所预留备用的6kv开关柜，66kv开关不列为停用设备。 4、6kv设备的保护运行状态： 写明哪些保护在退位、哪些保护在投位 四、本班记录： 1、记录本班发生的事故。 （1）事故发生时间及处理完毕时间。 （2）事故时变电所反映出的现象，如：音响、警铃、喇叭、光子牌、表针摆动、信号灯指示、室照明灯光等情况。 （3）事故时保护动作信号，重合闸装置动作，接地选检装置动作等情况。 （4）事故处理经过记录要详细。重要的操作，如拉、合开关等记录时间。 （5）设备损坏情况。 （6）事故后保护信号的复归，由所属调度批准后方可复归。 （7）事故原因当时不清未查明者，事故后查明原因追记事故原因。 2、本所检修作业、工作票名称、编号、签发许可作业时间（结束时间）、作业票负责人。 3、对应检修工作操作票的操作任务，操作票编号、所作的安全措施，如：接地刀闸、接地线、隔板投入、撤出情况。设备停、送电时间。 4、因线路检修、事故处理，运行方式变化等启用或停用开关，设备进行操作，应说明操作原因。 5、设备异常运行现象，发现时间、保护装置动作情况。 6、调度人员发布的命令。 五、交班事项： 1、本班交班对设备存在的安全措施，如隔板、接地线、接地刀闸等重要的安全措施。 2、设备较大的缺陷，异常运行情况。 3、上级指示应做的未完项目，需下一班继续做的事项。 4、交班中必须交接的其它事项。 六、上级指示： 记录上级领导及用电监察人员对变电所安全运行、生产管理、技术通知、行政命令等有关指示、要求。
变电站智能巡检机器人 重庆东电通信技术有限公司 2015年12月
目录 一、概述 (2) 1.1、变电巡检周期 (2) 1.2、变电站巡检内容 (3) 1.3、人工巡检有效性分析 (4) 二、系统设计 (5) 2.1、整体结构 (5) 2.2、机器人控制系统 (6) 2.3、变电站检测系统 (7) 2.3、远程红外监测与诊断系统 (7) 2.4、远程图像监测与诊断系统 (8) 2.5、远程声音监测与诊断系统 (8) 三、基本性能 (9) 3.1、外观质量 (9) 3.2、可见光及红外成像质量 (9) 3.3、运动功能 (10) 3.4、自主充电功能 (10) 3.5、对讲与喊话功能 (10) 3.6、巡检方式设置和切换 (11) 3.7、自检功能 (11) 3.8、智能报警功能 (12)
四、巡检能力 (12) 4.1、变电站区域表计和分合指示（执行机构）识别准确度 (12) 4.2、红外测温准确度 (12) 五、监控后台功能 (12) 5.1、监控后台软件总体功能 (12) 5.2、实时监视功能 (13) 5.3、机器人实时状态控制 (13) 5.4、机器人巡视任务管理功能 (14) 5.5、数据查询统计 (14) 5.6、电子地图功能 (15) 一、概述 根据《国家电网公司变电站管理规范》、《无人值守变电站管理规范(试行)》、《电力公司变电设备管理维护标准》的意见和要求，目前，某供电公司集控站巡视管理规定如下： 1.1、变电巡检周期 变电站设备巡视，分为正常巡视（含交接班巡视）、全面巡视、熄灯巡视和特殊巡视，各类巡视应做好记录。
正常巡视(含交接班巡视)：除按照有关要求执行外，有人值守变电站还应严格执行交接班设备巡视，必须在规定的周期和时间内完成。无人值班变电站：集控站所辖站每日1次；其它集控站所辖站每2日1次。 熄灯检查：应检查设备有无电晕、放电、接头有无过热发红现象。有人值班变电站，无人值班变电站每周均应进行1次。 全面巡视（标准化作业巡视）：应对设备全面的外部检查，对缺陷有无发展作出鉴定，检查设备的薄弱环节，检查防误闭锁装置，检查接地网及引线是否好。无人值班变电站每月进行2次，上半月和下半月各进行1次。 特殊巡视：应视具体情况而定。下列情况时应进行特殊巡视：大风前、后；雷雨后；冰雪、冰雹、雾天；设备变动后；设备新投入运行后；设备经过检修、改造或长期停运后重新投入系统运行后；设备异常情况；设备缺陷有发展时；法定节假日、重要保电任务时段等。在法定节假日、重要保电任务时段，各无人值班变电站每日至少巡视一次。 1.2、变电站巡检内容 迎峰度夏期间除正常巡视外，增加设备特巡和红外测温。无人值班变电站每日巡视1次。红外测温分为正常红外测温、发热点跟踪测温、特殊保电时期红外测温三种。 正常红外测温周期为各变电站每周不少于一次，晚高峰时段进行。主要针对长期大负荷的设备；设备负荷有明显增大时；设备存在
变电所记录管理规定集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-
变电所记录管理制度1．目的：为了加强记录管理工作，细化生产过程管理，制定本制度。 2．范围：供电车间及段（所）的记录。 3．职责：车间文件管理员是车间记录清单主控者，负责对车间和段（所）的记录进行监督检查及管理工作。各段工程技术员负责本段（所）记录的日常管理，段长负责监督检查记录填写情况。 4．管理要求： 4．1记录的填写： 4．1．1记录填写要求数据准确、真实、及时、齐全（不需填写的栏目根据实际情况，可划斜线或做出必要说明不能空项）。 4．1.2记录的填写清晰工整，不允许随意涂改，如需要更改则应用红笔在更改处划两横线，并加盖更改人印章（或签名），再填写更改日期。 4．1.3记录相关责任人要求签字确认。
4．2记录的保管： 4．2.1有记录清单,表样。明确文本或电子版、使用单位、保存期限、检索路径等。 4．2.2记录应统一保管，如工作需要分散保管必须在记录清单中注明保管位置。 4．2.3存放记录的档案柜要干净、整洁。 4．2.4记录的借阅要由借阅人填写《记录借阅登记表》由技术员签字付出，归还时需经双方签字确认。记录的借阅时间最多为7天，如因需要延长应再续借。 4．2.5记录不得外借给非本单位人员，外借必须经车间分管主任同意。未经车间分管主任同意严禁将记录内容泄露给非相关人员或非本单位人员。 4．2.6五年以上需长期保存的记录由段（所）技术人员录入OA办公网，不能进入微机保存的和五年以下的记录由相应班组自行保存。 4．3记录的标识：
变电所应具备记录簿 1、各种记录簿的名称 1）运行记录簿 2）操作记录簿 3）设备缺陷记录簿 4）断路器开闸记录簿 5）设备检修、试验记录簿 6）继电保护、自动装置、（远动装置）调试工作记录簿7）蓄电池充放电巡视记录簿 8）事故预想记录簿 9）培训工作记录簿 10）避雷器动作记录簿 11）反事故演习记录簿 12）安全活动记录簿 13）事故、障碍及异常记录簿 14）运行分析记录簿 15）安全（仪器、仪表）用具试验登记簿 2、各种记录的填写内容
1）运行记录簿 （1）由当值人员填写。应填写年、月、日、天气情况、交接班时间和参加交接班人员姓名。 （2）变电所的运行方式。 （3）设备投运和停运情况。 （4）设备检修、试验、安全措施的布置和工作票执行情况。 （5）继电保护，自动装置及仪表运行变更情况。 （6）事故发生的时间、内容以及处理经过。 （7）设备的异常现象和发现的缺陷以及缺陷处理情况。 （8）调度和上级有关运行工作的通知和指示。 （9）受理工作票的情况。 （10）交接班和交接小结以及与运行有关的其他事宜。 2）操作记录簿 （1）记录调度发令及变电所授权人姓名，操作命令编号，操作命令的内容，发布预令，动令时间及正式执行操作的时间和内容。 （2）记录本班倒闸操作项目，内容及时间。 （3）操作任务完成后应填写终了时间。 （4）记录倒闸操作内容，其他内容均记录入运行记录簿。 3）设备缺陷记录簿 （1）发现缺陷由所长或值班长定性，然后填入记录中。
（2）记录运行、检修、试验人员所发现的缺陷。 （3）按缺陷定性程度分页填写。 （4）记录发现缺陷的时间、内容、分类和发现人姓名。 （5）缺陷消除后，应及时填上消除日期，消除人员和验收人员的姓名。 （6）本单位不能消除的缺陷，应上报单位主管领导，督促及时消除，并做好记录。 4）断路器开闸记录簿 （1）记录由当值人员填写并签名。 （2）按断路器（开关）或线路名称分页填写，记录跳闸原因，保护及重合闸动作情况，外观检查情况，最近一次检修日期。 （3）保护动作跳闸，未重合或重合良好记一次，如重合闸动作不成功，应统计为故障跳闸2次，并记载累计跳闸次数。 （4）自动跳闸应填写跳闸原因和时间。 （5）记录上次检修日期，（便于核对跳闸次数，确定下次检修日期），断路器大修后，累计次数从该次检修后重新统计。 5）设备检修、试验记录簿 （1）按设备名称分页进行，记录检修和试验设备的工作日期，检修类别，内容。 （2）记录由工作负责人填写并签名，值班长审核后签名，按值移交。 （3）记录缺陷处理经过，试验项目，试验数据，设备能否投入运行等结论，工作负责人和验收人员姓名。
