化工管路的布置与安装原则标准范
本
使用说明：本管理制度资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。
一、化工管路布置原则
布置化工管路既要考虑到工艺要求，又要考虑到经济要求，还要考虑到操作方便与安全，在可能的情况下还要尽可能美观。因此，布置化工管路必须遵守以下原则。
(1)在工艺条件允许的前提下，应使管路尽可能短，管件阀件应尽可能少，以减少投资，使流体阻力减到最低。
(2)应合理安排管路，使管路与墙壁、柱子、场面、其他管路等之间应有适当的距离，以便于安装、
操作、巡查与检修。如管路最突出的部分距墙壁或柱边的净空不小于lOOmm，距管架支柱也不应小于lOOmm，两管路的最突出部分间距净空，中压约保持40—60mm，高压应保持约70—90mm，并排管路上安装手轮操作阀门时，手轮间距约lOOmm。
(3)管路排列时；通常使热的在上面，冷的在下；无腐蚀的在上，有腐蚀的在下，输气的在上，输液的在下；不经常检修的在上，经常检修的在下；高压的在上，低压的在下，保温的在上，不保温的在下，金属的在上，非金属的在下；在水平方向上，通常使常温管路、大管路、振动大的管路及不经常检修的管路靠近墙或柱子。
(4)管子、管件与阀门应尽量采用标准件，以便于安装与维修。
(5)对于温度变化较大的管路就采取热补偿措
施，有凝液的管路要安排凝液排出装置，有气体积聚的管路要设置气体排放装置。
(6)管路通过人行道时高度不得低于2m，通过公路时不得小于4．5m，与铁轨的净距离不得小于
6m，通过工厂主要交通干线一般为5m。
(7)一般地，化工管路采用明线安装，但上下水管及废水管采用埋地铺设，埋地安装深度应当在当地冰冻线以下。在布置化工管路时，应参阅有关资料，依据上述原则制订方案，确保管路的布置科学、经济、合理、安全。二、化工管路安装原则

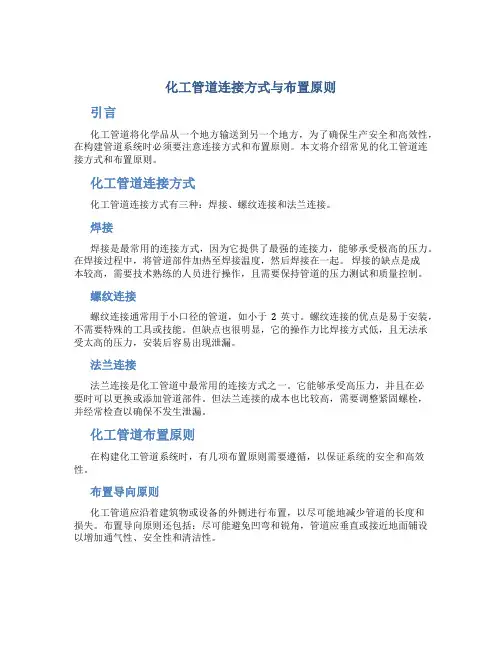

(1)化工管路的连接管子与管子、管子与管件、管子与阀件、管子与设备之间连接的方式主要有4种，即螺纹连接、法兰连接、承插式连接及焊接。
1)螺纹连接是依靠螺纹把管子与管路附件连接在一起，连接方式主要有内牙管、长外牙管及活接头
等。通常用小于直径管路、水煤气管路、压缩空气管路、低压蒸汽管路等的连接。安装时，为了保证连接处的密封，常在螺纹上涂上胶黏剂或包上填料。
2)法兰连接是最常用的连接方法，其主要特点是已标准化，装拆方便，密封可靠，适应管径，温度及压力范围均很大，但费用较高。连接时，为了保证接头处的密封，需在两法兰盘间加垫片，并用螺栓将其拧紧。
3)承插式连接是将管子的一端插入另一管子的钟形插套内，并在形成的空隙中装填料(丝麻、油绳、水泥、胶黏剂、熔铅等)以密封的一种连接方法。主要用于水泥管、陶瓷管和铸铁管的连接，其特点是安装方便，对各管段中心重合度要求不高，但拆卸困难，不能耐高压。
4)焊接连接是一种方便、价廉而且不漏但却难以
拆卸的连接方法，广泛使用于钢管、有色金属管及塑料管的连接。主要用在长管路和高压管路中，但当管路需要经常拆卸时，或在不允许动火的车间，不宜采用焊接方法连接管路。
(2)化工管路的热补偿化工管路的两端是固定的，当温度发生较大的变化时，管路就会因管材的热胀冷缩而承受压力或拉力，严重时将造成管子弯曲、断裂或接头松脱。因此必须采取措施消除这种应力，这就是管路的热补偿。热补偿的主要方法有两种：其一是依靠弯管的自然补偿，通常，当管路转角不大于150°时，均能起到一定的补偿作用；其二是利用补偿器进行补偿，主要有方形、波形及填料3种补偿器。
(3)化工管路的试压与吹扫化工管路在投入运行之前，必须保证其强度与严密性符合设计要求，因
此，当管路安装完毕后，必须进行压力试验，称为试压，试压主要采用液压试验。少数特殊也可以采用气压试验。另外，为了保证管路系统内部的清洁，必须对管路系统进行吹扫与清洗，以除去铁锈、焊渣、土及其他污物，称为吹洗，管路吹洗根据被输送介质不同，有水冲洗，空气吹扫、蒸汽吹洗、酸洗、油清洗和脱脂等。
(4)化工管路的保温与涂色化工管路通常是在异于常温的条件下操作的，为了维持生产需要的高温或低温条件，节约能源，维护劳动条件，必须采取措施减少管路与环境的热量交换，这就叫管路的保温。保温的方法是在管道外包上一层或多层保温材料。化工厂中的管路是很多的，为了方便操作者区别各种类型的管路，常常在管外(保护层外或保温层外)涂上不同的颜色，称为管路的涂色。有两种方法，其一是整个
管路均涂上一种颜色(涂单色)，其二是在底色上每间隔2m涂上一个50—100mm的色圈。常见化工管路的颜色可参阅手册。如给水管为绿色，饱和蒸汽为红色。
(5)化工管路的防静电措施静电是一种常见的带电现象，在化工生产中，电解质之间、电解质与金属之间都会因为摩擦而产生静电，如当粉尘、液体和气体电解质在管路中流动，或从容器中抽出或注入容器时，都会产生静电。这些静电如不及时消除，很容易产生电火花而引起火灾或爆炸。管路的抗静电措施主要是静电接地和控制流体的流速。
请在该处输入组织/单位名称
Please Enter The Name Of Organization / Organization Here
四浙虹工艺*孝流体输送管路设计 目录
1.任务书 2.设计过程 2.1 流程图 2.2 管道设计 2.2.1 主管道规格确定 2.2.2 管道特性方程估算 2.3 泵的设计 2.3.1 项目基础数据及相关信息 2.3.2泵型号确定及其基础特性参数 2.3.3泵工作点确定及其性能参数的校正 2.3.4泵的安装高度估算 2.4 设计结果一览图表 3．条件变化对输送系统的影响分析 4．操作过程及注意事项 5．设计评述 6．参考文献 7.符号说明 、任务书 某工厂需要将一定量溶剂从贮槽送往高位槽,两槽液面稳定, 其间的垂直距离为10m,溶剂温度20C，溶剂贮槽液面与地面的距离为3m,试解决下列问题:
⑴选择输送管子，并画出示意图；⑵选择合适类型的泵；⑶求泵的轴功率和电 机功率；⑷确定泵的安装位置；⑸确定泵的工作点、损耗在阀门上的轴功率； ⑹现若流量需增加10%,可采取什么措施？分析管路设计中可行的节能措施。 注：学号单号同学选用溶剂为乙醇，双号同学选用溶剂为甲醇，输送量为（50+ 学号最后两位）吨/小时。 要求：查阅相关工程设计手册或其它文献，写出设计报告，对工艺参数的选用附上相关出处。 二、设计过程 1.流程图
2. 管道设计 2.1物理参数及操作环境 条件在20 T ，即303.15K 下进行，储罐A 与大气相通，其液面上方大气压 假定为1atm,离心泵根据管路计算选择。输送量为 61000kg/h 。 常压、303.15K 下，乙醇的物性数据为：密度p =789kg/m 3,黏度卩 =1.15*10-3Pa ? s 。 2.2管径、流速、雷诺数的计算与流型的判断 工程设计中.易燃易爆液体管道直径的大小.与安全流 速值的大小有直接的关系。根据化工设计手册 [1] 乙醇的安全流速u w 5m/s,结合乙醇在管路输送的经济 流速[2]，和泵吸入管的推荐流速 0.5 w u w 2.0m/s 和排出管 的推荐流速 2.4 w u w 3.0m/s[3]。 假定液体在吸入管道内的流速 u °=2.2 m s ，在泵排出管 内的流速 u 1=3.0m/s,已知流量 V 77.3m 3/h 0.0215 m 3/s ，由 ..d 2 流量计算式 V - u 得吸入管径为： 同理得排出管径为: 查流体输送用不锈钢无缝钢管规格表【 4】 选取吸入管规格 121mm 4 mm 。则吸入管内径 =96 mm
管道布置图的阅读 了解管道布置图阅读步骤 在进行审查设计、安装施工、了解生产工艺、熟悉设备和管道的现场布置等都需要阅读管道布置图。因此，阅读管道布置图是化工工程技术人员一项必须掌握的基本技能。为了能在读图过程中搞清每一条管道及其管件、阀门、控制点等的设置及安装情况的要求，读图前应作一定的准备，读图时要按一定的步骤进行 一、读图前的准备工作 管道布置图是整个化工设计图纸绘制的最后一个步骤，此时，管道仪表流程图、设备布置图、设备管口图等已经完成。因此在阅读管道布置图之前，最好能找到相关资料，重点是管道仪表流程图和设备布置图。首先，通过阅读管道仪表流程图，对生产过程原理、工艺流程、流程中的设备、管道、各种检测和控制仪表等配置情况进行熟悉了解；然后通过设备布置图，了解厂房建筑的基本构造和各设备的具体布置情况；同时，还要熟悉各种图样中所使用的有关国家及行业标准和规定画法。 二、读图的方法步骤 读图时，如果采用合理的方法步骤，就可既快又好地达到预期目的，总的来讲，应当是从宏观到微观，然后再逐步深入。通过实践就可熟能生巧，总结出更好的读图经验来。 1．概括了解 首先从图纸目录中了解该设计项目中管道布置图样的类型及图纸数量，所需阅读的管道布置图中的平面图、立面剖(向)视图等的配置情况，视图的数量等。再了解有无管道轴测图和设计模型；初步了解图例的含义及设备位号的索引、非标准型管件、管架等图样的提供情况。然后初步浏览各不同标高的平面图，了解各图的比例；如果平面图上还列出了设备管口表时，可依此了解该标高平面所有设备的位号及各设备之间的相互连接关系，或者直接从图面上了解设备位号及其位置。 2．详细分析 依照管道仪表流程图的流程顺序，按设备位号和管道编号，从主要物料开始，对照平面图和剖面图，依次逐条弄清管道与各设备的连接关系，分支情况。如此再进行另一种物料的流向关系分析，直至将所有的主要物料和辅助物料的流向情况全部搞清楚。 弄清楚物料的流向后，再对照管道仪表流程图，了解各管道上安装的阀门、仪表、管件和管架等。 详细阅读各管道、阀门、仪表、管件和管架的定位尺寸、代号和各种相关的文字标注和说明。对于多层结构的复杂管道布置，需反复阅读和认真检查核对，特别是各层图纸间的连接关系是否正确，确保已经完全了解装置内设备、管道、仪表等的整体布置情况。 读图时先弄清各视图配置情况，然后从第一层平面开始，配合有关的立面剖(向)视图，从位号最小的设备开始，逐条分析各管口连接管段的布置情况，弄清来龙去脉，分支情况，阀门、管架、控制点的配置部位，同时分析尺寸及其他有关标注。了解一层平面以后，再依次进行其他各层平面上管道布置的分析，直至完全了解。对于只绘有平面布置图的系统，各管道的相对位置及走向均要靠通过平面尺寸标注、标高数据、管道编号、管内物料流向箭头等诸多因素结合进行判断。 如果手头没有相应的工艺流程图等其他资料，管道布置图的阅读也是可以进行的，但要困难些。首先，应当了解生产的大致原理，根据设备编号大致了解设备的类别，判断其在工艺流程中所起的作用（后面还需验证是否正确）。然后，按照设备编号，按顺序逐个分析各管口的连接情况，配合管道编号，按编号顺序依次弄清物料的名称、流向顺序，进一步确认前面的判断是否正确，如此反复，直至全部了解。 3．归纳和总结
适用范围 二、图面字体规定 1、角图章内用4 mm仿宋体填写；文表内用4号仿宋体填写。 2、角图章外平面图内的设备，建（构）筑物名称及编号文字高度为4mm加粗。 3、其余部分：例如尺寸，说明，管道号文字高度为3.5mm。 三、装置（单元）布置设计规定 1、设计原则 （1）本工程改造部分以尽量利旧原有设施为原则。 （2）满足工艺要求 装置（单元）布置应充分考虑工艺系统要求的设备标高差和泵净吸入头(NPSH)的需要以及过程控制对设备布置的要求，此外为防止结焦、堵塞，控制温降、压降等有工艺要求的相关设备尽量靠近布置。 （3）安全生产 装置（单元）布置应充分考虑设备以及机泵间防火、防爆安全间距的要求，建筑物间的安全距离以及与界区外相邻装置(单元)有安全间距要求的设备或建筑物间的安全距离；装置（单元）布置应设置贯通通道与界区外四周环形通道相连，以保证消防作业的可抵达性和可操作性。 （4）方便设备安装与检修 大型设备如反应器、常、减压塔及分馏塔等均应靠道路一侧布置，既有利设备的现场组对，也方便其吊装；贯通式通道要为每台设备的安装与检修创造条件。此外，设置若干个检修通道口，为某些设备(如压缩机)的检修创造条件。装置布置还应充分考虑设备检修(如管壳式换热器)所需空间以及固体物料装卸所需作业面。 （5）节约 装置（单元）布置应按照“流程顺畅，紧凑布置”的原则，减少装置占地；优化各设备间距，减少管道的往返；对大管径管道，造价高（如高材质）管道，应尽可能最短，以节约投资。 2、设备布置的定位原则 (1)卧式容器基础中心线 (2)塔和立式容器中心线 (3)换热器基础中心线(框架上层) 管程嘴子中心线(地面层) (4)卧式泵泵端基础 (5)立式泵泵中心线 3、装置内通道宽度 （1）车行消防道路最小4000mm （2）检修、维修道路最小4000mm （3）操作通道最小800mm （4）联通通道最小800mm （5）检修消防通道路面内缘转弯半径不宜小于9m. 4、装置内通道净高 （1）卡车通道净空要求最小4500mm （2）工厂主干道净空要求最小5000mm （3）铁路净空要求最小5500mm

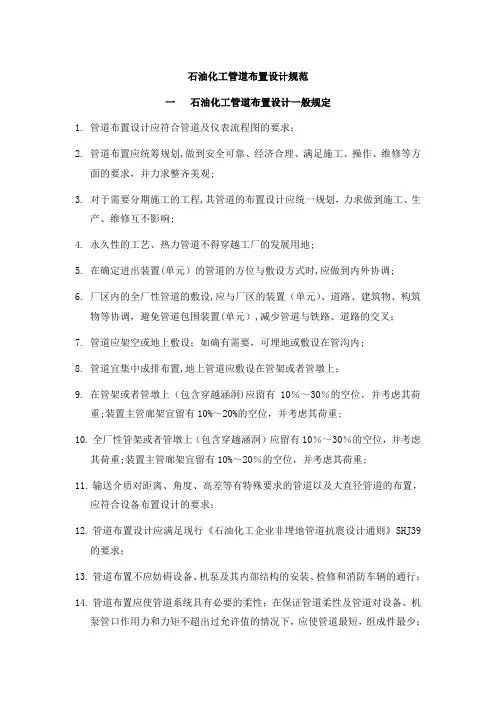

石油化工管道布置设计规范 一石油化工管道布置设计一般规定 1.管道布置设计应符合管道及仪表流程图的要求； 2.管道布置应统筹规划，做到安全可靠、经济合理、满足施工、操作、维修等 方面的要求，并力求整齐美观； 3.对于需要分期施工的工程，其管道的布置设计应统一规划，力求做到施工、 生产、维修互不影响； 4.永久性的工艺、热力管道不得穿越工厂的发展用地； 5.在确定进出装置（单元）的管道的方位与敷设方式时，应做到内外协调； 6.厂区内的全厂性管道的敷设，应与厂区的装置（单元）、道路、建筑物、构筑 物等协调，避免管道包围装置（单元），减少管道与铁路、道路的交叉； 7.管道应架空或地上敷设；如确有需要，可埋地或敷设在管沟内； 8.管道宜集中成排布置，地上管道应敷设在管架或者管墩上； 9.在管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其荷重； 装置主管廊架宜留有10%～20%的空位，并考虑其荷重； 10.全厂性管架或者管墩上（包含穿越涵洞）应留有10%～30%的空位，并考虑其 荷重；装置主管廊架宜留有10%～20%的空位，并考虑其荷重； 11.输送介质对距离、角度、高差等有特殊要求的管道以及大直径管道的布置， 应符合设备布置设计的要求； 12.管道布置设计应满足现行《石油化工企业非埋地管道抗震设计通则》SHJ39 的要求； 13.管道布置不应妨碍设备、机泵及其内部结构的安装、检修和消防车辆的通行； 14.管道布置应使管道系统具有必要的柔性；在保证管道柔性及管道对设备、机 泵管口作用力和力矩不超出过允许值的情况下，应使管道最短，组成件最少；
