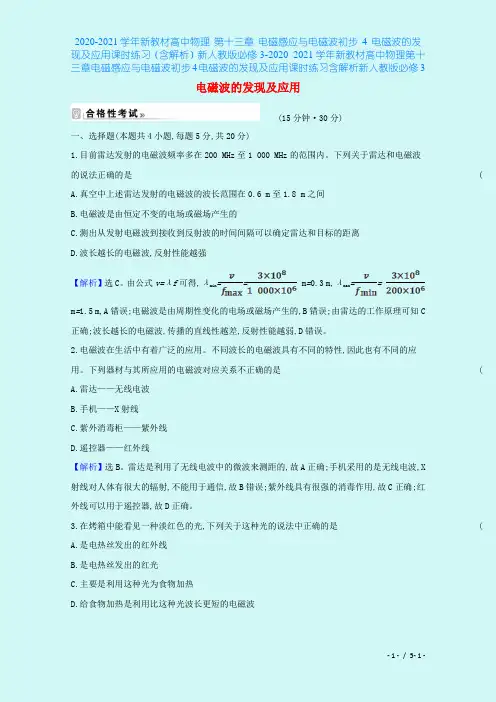

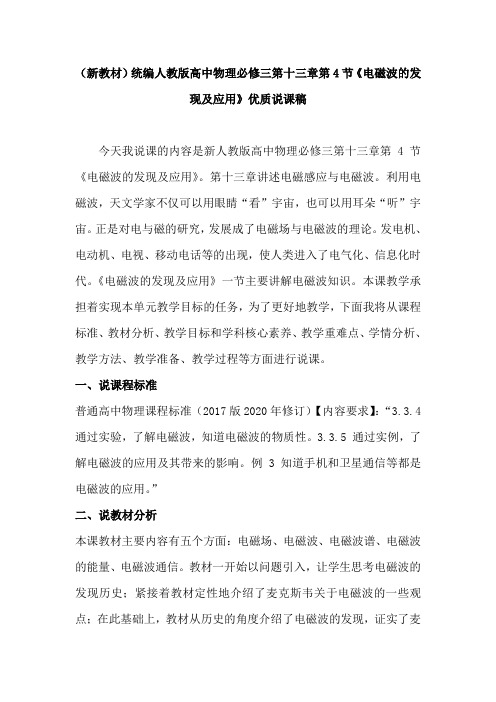

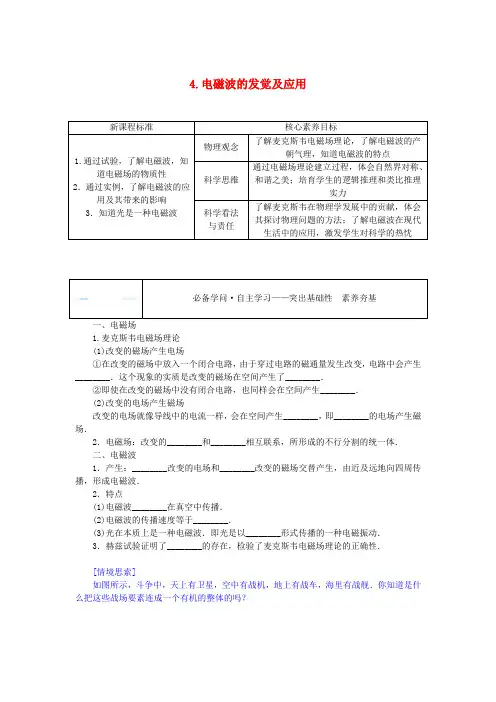

第4节电磁波的发现及应用
1．(2020·安徽省蚌埠市第五中学高二下学期检测)按频率由小到大，电磁波谱的排列顺序是( A )
A．无线电波、红外线、可见光、紫外线、X射线、γ射线
B．无线电波、可见光、红外线、紫外线、X射线、γ射线
C．γ射线、X射线、紫外线、可见光、红外线、无线电波
D．红外线、无线电波、可见光、紫外线、γ射线、X射线
解析：根据电磁波谱，按频率由小到大，排列顺序正确的是选项A。
2. (2020·荆门市龙泉中学高二下学期检测)如图所示的容器中盛有含碘的二硫化碳溶液，在太阳光的照射下，地面呈现的是圆形黑影，在黑影中放一支温度计，可发现温度计显示的温度明显上升，则由此可判定( C )
A．含碘的二硫化碳溶液对于可见光是透明的
B．含碘的二硫化碳溶液对于紫外线是不透明的
C．含碘的二硫化碳溶液对于红外线是透明的
D．含碘的二硫化碳溶液对于红外线是不透明的
解析：地面呈现的圆形黑影，说明该溶液对可见光是不透明的；温度计示数明显上升，由于红外线有显著的热作用，所以说明含碘的二硫化碳溶液对于红外线是透明的，故选项C 正确，ABD错误。
3．(2020·浙江绍兴一中月考)(多选)第四代移动通信技术(4G)采用1 800 MHz～2 635 MHz 频段的无线电波；2020年我国正在全面推行第五代移动通信技术(5G)，采用3 300 MHz～5 000 MHz频段的无线电波。未来5G网络的传输速率是4G网络的50～100倍。下列说法正确的是( AC )
A．5G信号和4G信号都是电磁波
B．在真空中5G信号比4G信号传播速度大
C．在真空中5G信号比4G信号的波长小
D．5G信号和4G信号在空间产生的磁场的磁感应强度随时间是均匀变化的
解析：5G和4G信号都是电磁波，A正确；任何电磁波在真空中的传播速度均为光速，故5G信号和4G信号在真空中的传播速度相同，B错误；根据题意，在真空中5G信号比4G信号的频率大，结合c＝λf可知，5G信号比4G信号的波长小，C正确；根据麦克斯韦电磁场理
论可知，均匀变化的电(磁)场只能产生恒定不变的磁(电)场，不能形成电磁波，故5G信号和4G信号在空间产生的磁场的磁感应强度随时间不是均匀变化的，D错误。
电磁感应综合问题 电磁感应综合问题，涉及力学知识（如牛顿运动定律、功、动能定 理、动量和能量守恒定律等）、电学知识（如电磁感应定律、楞次定律、 直流电路知识、磁场知识等）等多个知识点，其具体应用可分为以下 两个方面： （1）受力情况、运动情况的动态分析。思考方向是：导体受力运动产生感应电动势→感应电流→通电导体受安培力→合外力变化→加速度变化→速度变化→感应电动势变化→……，周而复始，循环结束时，加速度等于零，导体达到稳定运动状态。要画好受力图，抓住a=0时，速度v达最大值的特点。 （2）功能分析，电磁感应过程往往涉及多种能量形势的转化。例 如：如图所示中的金属棒ab沿导轨由静止下滑时，重力势能减小，一 部分用来克服安培力做功转化为感应电流的电能，最终在 R上转转化为焦耳热，另一部分转化为金属棒的动能．若 导轨足够长，棒最终达到稳定状态为匀速运动时，重力势 能用来克服安培力做功转化为感应电流的电能，因此，从 功和能的观点人手，分析清楚电磁感应过程中能量转化的关系，往往 是解决电磁感应问题的重要途径． 【例1】如图1所示，矩形裸导线框长边的长度为2l，短边的长度 为l，在两个短边上均接有电阻R，其余部分电阻不计，导线框一长边
及x 轴重合，左边的坐标x=0，线框内有一垂直于线框平面的磁场，磁场的感应强度满足关系)sin(l x B B 20π=。一光滑导体棒AB 及短边平行且 及长边接触良好，电阻也是R ，开始时导体棒处于x=0处，从t=0时刻起，导体棒AB 在沿x 方向的力F 作用下做速度为v 的匀速运动，求： （1）导体棒AB 从x=0到x=2l 的过程中力F 随时间t 变化的规律； （2）导体棒AB 从x=0到x=2l 的过程中回路产生的热量。 答案：（1）)()(sin v l t R l vt v l B F 203222220≤≤=π （2）R v l B Q 32320= 【例2】 如图2所示，两条互相平行的光滑金属导 轨位于水平面内，它们之间的距离为l =0.2m ，在导轨的一端接有阻值为R=0.5Ω的电阻，在x ≥0处有一及水平面垂直的均匀磁场，磁感强度B=0.5T 。一质量为m=01kg 的金属杆垂直放置在导轨上，并以v 0=2m/s 的初速度进入磁场，在安培力和一垂直于杆的水平外力F 的共同作用下作匀变速直线运动，加速度大小为a=2m/s 2，方向及初速度方向相反，设导轨和金属杆的电阻都可以忽略，且接触良好。求： （1）电流为零时金属杆所处的位置； （2）电流为最大值的一半时施加在金属杆上外力F 的大小和方向； （3）保持其他条件不变，而初速度v 0取不同值，求开始时F 的方

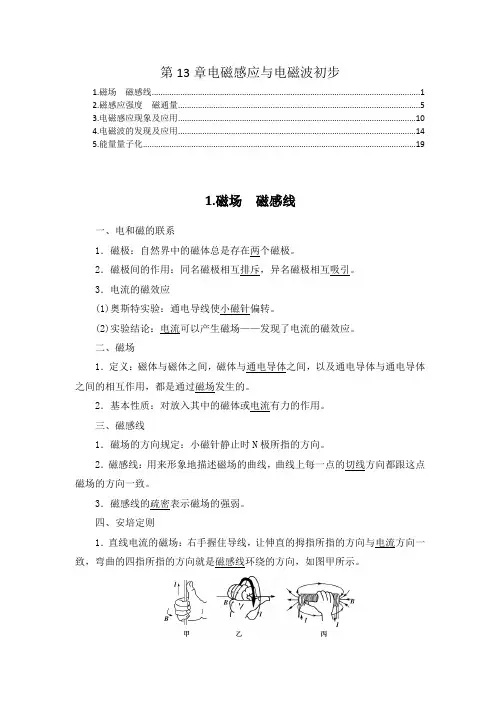

第四章磁场和电磁感应 第一节电流的磁效应 一、磁场 1．磁场：磁体周围存在的一种特殊的物质叫磁场。磁体间的相互作用力是通过磁场传送的。磁体间的相互作用力称为磁场力，同名磁极相互排斥，异名磁极相互吸引。 2．磁场的性质：磁场具有力的性质和能量性质。 3．磁场方向：在磁场中某点放一个可自由转动的小磁针，它N极所指的方向即为该点的磁场方向。 二、磁感线 1．磁感线 在磁场中画一系列曲线，使曲线上每一点的切线方向都与该点的磁场方向相同，这些曲线称为磁感线。如图所示。 条形磁铁的磁感线 磁感线 2．特点 (1) 磁感线的切线方向表示磁场方向，其疏密程度表示磁场的强弱。 (2) 磁感线是闭合曲线，在磁体外部，磁感线由N极出来，绕到S 极；在磁体部，磁
感线的方向由S极指向N极。 (3) 任意两条磁感线不相交。 说明：磁感线是为研究问题方便人为引入的假想曲线，实际上并不存在。 图5-2所示为条形磁铁的磁感线的形状。 3．匀强磁场 在磁场中某一区域，若磁场的大小方向都相同，这部分磁场称为匀强磁场。匀强磁场的磁感线是一系列疏密均匀、相互平行的直线。 三、电流的磁场 1．电流的磁场 直线电流所产生的磁场方向可用安培定则来判定，方法是：用右手握住导线，让拇指指向电流方向，四指所指的方向就是磁感线的环绕方向。 环形电流的磁场方向也可用安培定则来判定，方法是：让右手弯曲的四指和环形电流方向一致，伸直的拇指所指的方向就是导线环中心轴线上的磁感线方向。 螺线管通电后，磁场方向仍可用安培定则来判定：用右手握住螺线管，四指指向电流的方向，拇指所指的就是螺线管部的磁感线方向。 2．电流的磁效应
私塾国际学府学科教师辅导教案 组长审核：
6.磁通量的变化:ΔΦ=Φ2-Φ1,即末、初磁通量之差. (1)磁感应强度B 不变,有效面积S 变化时,则ΔΦ=Φ2-Φ1=B ·ΔS. (2)磁感应强度B 变化,磁感线穿过的有效面积S 不变时,则ΔΦ=Φ2-Φ1=ΔB ·S. (3)磁感应强度B 和有效面积S 同时变化时,则ΔΦ=Φ2-Φ1=B 2S 2-B 1S 1. 注意几个概念： （1）磁通量Φ：某时刻穿过磁场中某个面的磁感应线条数，若穿过某个面有方向相反的磁场，则不能直接用Φ=B ·S ，应考虑相反方向的磁感应或抵消以后所剩余的磁通量。 （2）磁通量变化量ΔΦ：穿过某个面的磁通量随时间的变化量。注意开始和转过180o时平面都与磁场垂直，穿过平面的磁通量是不同的，一正一负，ΔΦ=2B ·S ，而不是零。 （3）磁通量的变化率ΔΦ/Δt ：表述磁场中穿过某一面的磁通量变化快慢的物理量。它既不表示磁通量的大小也不表示磁通量变化的多少，在Φ-t 图像中，可用图形的斜率表示。 剖析： ① 磁通量?的实质就是穿过某面积的磁感线的条数。 ② 磁感线除了有大小以外，还有方向，但它是个标量。磁通量的方向仅仅表示磁感线沿什么方向穿过 某面积，其运算不满足矢量合成的平行四边形定则，只满足代数运算，在求其变化量时，事先要设正方向，并将“+”、“-”号代入。 ③ 由磁通量的定义θ?sin BS =可得：θ ? sin S B = ，此式表示“磁感应强度B 大小等于穿过垂直于磁 场方向的单位面积的磁感线条数”，所以磁感应强度又被叫做“磁感密度”。 [例题1] .如图10-1-4所示，面积大小不等的两个圆形线圈A 和B 共轴套在一条形磁铁上，则穿过A 、B 磁通量的大小关系是A ?＿＿＿＿B ?。 解析：磁铁内部向上的磁感线的总条数是相同的，但由于线圈A 的面积大于B 的，外部穿过线圈向下的磁感线的条数A 的大于B 的，所以A ?＜B ?。 10-1-4
第四章《电磁感应》 预习作业: 一、磁通量（阅读3—1第三章磁场88页） 定义： 公式：单位:符号： 1、理解S？ 2、的量性？ 3、引起的变化的原因？ 4、定性讨论如何确定磁通量的变化？ 磁通密度 推导:B=/S，磁感应强度又叫磁通密度，用Wb/m2表示B的单位; 习题思考：
1、比较穿过线圈A、B磁通量的大小 2、线圈由此时位置向左穿过导线过程,磁通量 如何变化？ 二、4.1划时代的发现（阅读3—2第一节) 问题1：奥斯特在什么思想的启发下发现了电流的磁效应？ 问题2：1803年奥斯特总结了一句话内容是什么? 问题3：法拉第在了奥斯特的电流磁效应的基础上思考对称性原理从而得出了什么样的结论？问题4：其他很多科学家例如安培、科拉顿等物理学家也做过磁生电的试验可他们都没有成功他们问题出现在那里？ 问题5：法拉第经过无数次试验经历10年的时间终于领悟到了什么? 问题6:什么是电磁感应？什么是感应电流?
三、4.2探究感应电流产生的条件（阅读课本第二节) 1、初中学习过电磁感应现象产生的条件？ 2、阅读实验,猜想实验现象？ 演示:导体左右平动，前后运动、上下运动。猜想电流表的指针变化? 演示：把磁铁的某一个磁极向线圈中插入，从线圈中拔出,或静止地放在线圈中,猜想电流表的指针变化？ 演示:线圈A 通过变阻器和开关连接到电源上，线圈B 的两端与电流表连接，把线圈A 装在线圈B 的里面。猜想以下几种操作中线圈B 中是否有电流产生，记录在下表中。 导体棒的运动 表针摆动方向 导体棒的 运动 表针 摆动 方向 向右平动 向后平动 向左平动 向上平动 向前平动 向下平动 结论： 开关和变阻器的状态 线圈B 中有无电流 开关闭合瞬间 开关断开瞬间 开关闭合时，滑动变阻器不动 开关闭合时，迅速移动变阻器的滑片 结论: 导体棒的运动 表针摆动方向 导体棒的 运动 表针 摆动 方向 向右平动 向后平动 向左平动 向上平动 向前平动 向下平动 结论：
电磁感应 1.★电磁感应现象：利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。 （1）产生感应电流的条件：穿过闭合电路的磁通量发生变化，即ΔΦ≠0。 （2）产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。 （3）电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量 （1）定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：Φ=BS。如果面积S与B不垂直，应以B乘以在垂直于磁场方向上的投影面积S′，即Φ=BS′，国际单位：Wb 求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面；磁感线从面的正方向穿入时，穿过该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.★楞次定律 （1）楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割
磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便。 （2）对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ②阻碍什么---阻碍的是穿过回路的磁通量的变化，而不是磁通量本身。 ③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反；当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即“增反减同”。 ④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。 （3）楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化； ②阻碍物体间的相对运动； ③阻碍原电流的变化（自感）。 ★★★★4.法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式E=nΔΦ/Δt 当导体做切割磁感线运动时，其感应电动势的计算公式为E=BLvsinθ。当B、L、v三者两两垂直时，感应电动势E=BLv。 （1）两个公式的选用方法E=nΔΦ/Δt计算的是在Δt时间内的平均电动势，只有当磁通量的变化率是恒定不变时，它算出的才是瞬时电动势。E=BLvsinθ中的v 若为瞬时速度，则算出的就是瞬时电动势：若v为平均速度，算出的就是平均电动势。
中国最负责任的教育机构 私塾国际学府学科教师辅导教案 组长审核： 学员编号：年级：年级课时数：3课时 学员姓名：辅导科目：物理学科教师：杨振 授课主题 教学目的 教学重点 授课日期及时段 教学内容 新课讲-练-总结 一、磁通量 1.定义:磁感应强度与面积的乘积,叫做穿过这个面的磁通量. 2.定义式:Φ=BS. 说明:该式只适用于匀强磁场的情况,且式中的S是跟磁场方向垂直的面积;若不垂直,则需取平面在垂直于磁场方向上的投影面积,即Φ=BS⊥=BSsinθ,θ是S与磁场方向的夹角. 3.磁通量Φ是标量,但有正负.Φ的正负意义是:从正、反两面哪个面穿入，若从一面穿入为正,则从另一面穿入为负. 4.单位:韦伯,符号:Wb. 5.磁通量的直观含义:表示磁场中穿过某一面积磁感线的条数. 6.磁通量的变化:ΔΦ=Φ2-Φ1,即末、初磁通量之差. (1)磁感应强度B不变,有效面积S变化时,则ΔΦ=Φ2-Φ1=B·ΔS. (2)磁感应强度B变化,磁感线穿过的有效面积S不变时,则ΔΦ=Φ2-Φ1=ΔB·S. (3)磁感应强度B和有效面积S同时变化时,则ΔΦ=Φ2-Φ1=B2S2-B1S1. 注意几个概念： （1）磁通量Φ：某时刻穿过磁场中某个面的磁感应线条数，若穿过某个面有方向相反的磁场，则不能直接用Φ=B·S，应考虑相反方向的磁感应或抵消以后所剩余的磁通量。 （2）磁通量变化量ΔΦ：穿过某个面的磁通量随时间的变化量。注意开始和转过180o时平面都与磁场垂直，穿过平面的磁通量是不同的，一正一负，ΔΦ=2B·S，而不是零。 （3）磁通量的变化率ΔΦ/Δt：表述磁场中穿过某一面的磁通量变化快慢的物理量。它既不表示磁通量的大
课题：电磁感应现象 扶沟高中曹曼红 授课学生使用教材：（全日制普通高级中学教材·第二册（必修加选修）第十六章第一节）教学目标 1 知识和技能： （1）在初中对电磁感应现象认识的基础上，准确知道电磁感应现象的定义。 （2）在实验中逐步深入理解产生感应电流的条件，能动手正确组装和连接研究电磁感应现象的电路，并在实验过程中正确选择和使用实验器材。 （3）在表述探究结果的过程中，能逐步认识到引入磁通量的物理意义。并能用磁通量的概念表述产生感应电流的条件。 （4）在阅读教材的基础上，能初步理解磁通量的定义方式，并准确的掌握磁通量的定义式。 2 过程和方法： （1）通过初中所学电磁感应现象的回顾，建立研究电磁感应现象的电路模型。清晰研究对象，明确电路中各部分的作用。通过对学生提出问题的归纳，明确本节课的研究问题，即探讨闭合电路的部分导体做切割磁感线运动是否是产生感应电流的普遍条件，产生感应电流的普遍条件是什么。 （2）通过学生分组实验，逐层深入挖掘感应电流产生的条件。实验的研究方法采用通过实验来“证伪”的方法。 （3）用演示实验，在学生分组实验得到初步结论的基础上，进一步对学生的认知进行去伪存真，创设情景是学生在认知的不断冲突中得到正确的结论，体验到引入磁通量这一物理概念的重要性，为后续知识的学习打下基础。 （4）阅读教材，自主学习来完成对磁通量概念初步认识，并在教师引导下从磁通量的变化的角度重新认识实验结论，并能找到实验中引起磁通量变化的因素。 （5）启发学生观察实验现象，从中分析归纳出产生感应电流的条件，从而进一步理解电磁感应现象，理解产生感应电流的条件。 3 情感、态度与价值观： （1）形成运用实验探索求知规律的价值观。 （2）体验科学探究和严谨和艰辛。 教学重点和难点： 重点：理解产生感应电流的条件 难点：实验探究产生感应电流条件的过程和方法及磁通量的概念 教学设计思路和教学流程： 设计思路：依据建构主义学习理论，为了丰富学生经历，体现学习过程是一个体验、反思、自我构建的过程。本节课以魔术作为引入来引起学生的直觉兴趣，在学生初中学习基础上，在教师的逐步引导下，通过学生实验和教师演示实验，将学生的直觉兴趣，逐步转化为操作兴趣、和理论兴趣，帮助学生构建新知。
电磁感应 一． 典例精析 题型1.（楞次定律的应用和图像）如图甲所示，存在有界匀强磁场，磁感应强度大小均为B ，方向分别垂直纸面向里和向外，磁场宽度均为L ，在磁场区域的左侧相距为L 处，有一边长为L 的形导体线框，总电阻为R ，且线框平面与磁场方向垂直. 现使线框以速度v 匀速穿过磁场区域. 以初始位置为计时起点，规定电流逆时针方向时的电流和电动势方向为正，B 垂直纸面向里时为正，则以下关于线框中的感应电动势、磁通量、感应电流、和电功率的四个图象描述不正确的是 （ ） 解析：在第一段时间，磁通量等于零，感应电动势为零，感应电流为零，电功率为零。 在第二段时间，BLvt BS ==Φ，BLv E =，R BLv R E I = =，R BLv P 2)(=。 在第三段时间， BLvt BS 2==Φ，BLv E 2=，R BLv R E I 2==，R BLv P 2)2(= 在第四段时间， BLvt BS ==Φ，BLv E =，R E I =，R BLv P 2)(=。此题选B 。 规律总结：对应线圈穿过磁场产生感应电流的图像问题，应该注意以下几点：
⑴要划分每个不同的阶段，对每一过程采用楞次定律和法拉第电磁感应定律进行分析。 ⑵要根据有关物理规律找到物理量间的函数关系式，以便确定图像的形状。 ⑶线圈穿越方向相反的两磁场时，要注意有两条边都切割磁感线产生感应电动势。 题型2.（电磁感应中的动力学分析）如图所示，固定在绝缘水平面上的的金属框架cdef 处于竖直向下的匀强磁场中，金属棒ab 电阻为r ，跨在框架上，可以无摩擦地滑动，其余电阻不计．在t =0时刻，磁感应强度为B 0，adeb 恰好构成一个边长为L 的形．⑴若从t =0时刻起，磁感应强度均匀增加，增加率为k (T/s)，用一个水平拉力让金属棒保持静止．在t =t 1时刻，所施加的对金属棒的水平拉力大小是多大？⑵若从t =0时刻起，磁感应强度逐渐减小，当金属棒以速度v 向右匀速运 动时，可以使金属棒中恰好不产生感应电流则磁感应强度B 应怎样随时间t 变化？写出B 与t 间的函数关系式． 解析： 规律总结： 题型3.（电磁感应中的能量问题）如图甲所示，相距为L 的光滑平行金属导轨水平放置，导轨一部分处在以OO ′为右边界匀强磁场中，匀强磁场的磁感应强度大小为B ，方向垂直导轨平面向下，导轨右侧接有定值电阻R ，导轨电阻忽略不计. 在距边界OO ′也为L 处垂直导轨放置一质量为m 、电阻r 的金属杆ab . B d c a b e f
第四章磁场与电磁感应 一、填空题（每空1分） [问题] 某些物体能够______________________________的性质称为磁性。具有__________的物体称为磁体，磁体分为____________和____________两大类。 [答案] 吸引铁、镍、钴等物质磁性天然磁体人造磁体 [问题] 磁体两端____________的部分称磁极。当两个磁极靠近时，它们之间也会产生相互作用力，即同名磁极相互____________，异名磁极相互____________。 [答案] 磁性最强排斥吸引 [问题] 磁感线的方向定义为：在磁体外部由____________指向____________，在磁体内部由____________指向____________。磁感线是____________曲线。 [答案] N极 S极 S极 N极假想闭合 [问题] 在磁场的某一区域里，如果磁感线是一些方向相同分布均匀的平行直线，这二区域称为__________。[答案] 均匀磁场 [问题] 磁感线上任意一点的磁场方向，就是放在该点的磁针______极所指的方向。 [答案] N [问题] _______________的现象称为电流的磁效应。 [答案] 电流产生磁场 [问题] 电流所产生的磁场的方向可用____________来判断。 [答案] 安培定则（或右手螺旋定则） [问题]
[答案] 由a流向b [问题] [答案] [问题] [答案] 二、判断题（每题1分） [问题] （）每个磁体都有两个磁极，一个叫N极，另一个叫S极，若把磁体分成两段，则一段为N极，另一段为S极。 [答案] × [问题] （）磁场的方向总是由N极指向S极。 [答案] × [问题] （）地球是一个大磁体。 [答案] √ [问题] （）磁场总是由电流产生的。 [答案] ×
高二物理学案9（必修班） 二、法拉第电磁感应定律 一、知识梳理 一、感应电动势 闭合电路中由于磁通量的变化产生感应电流产生，产生感应电流的那部分电路相当于电源。我们把电磁感应现象中产生的电动势叫做感应电动势。 画图举例： 二、法拉第电磁感应定律 1、磁通量、磁通量的变化、磁通量的变化率 磁通量：φ = BScos θ 磁通量的变化：Δφ=φ2—φ1 磁通量的变化率：Δφ/Δt 磁通量的变化率与磁通量、磁通量的变化无直接关系，三者间的关系类似于加速度与速度、速度变化的关系。 2、法拉第电磁感应定律 A 、内容：电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。 B 、数学表达式： t E ??=φ （单匝线圈） 对于多匝线圈有 t n E ??=φ 二、例题分析 例1、把一条形磁铁插入同一闭合线圈中，一次是迅速插入，一次是缓慢插入，两次初、末位置均相同，则在两次插入过程中 （ ） A.磁通量变化量相同 B.磁通量变化率相同 C.产生的感应电流相同 D.产生的感应电动势相同 例2、有一个1000匝的线圈，在0.4s 内穿过它的磁通量从0.02wb 增加到0.09wb ，求线圈中的感应电动势。如果线圈的电阻是10Ω，把它从一个电阻为990Ω的电热器串联组成闭合电路时，通过电热器的电流是多大？
三、课后练习 1、关于电磁感应，下列说法中正确的是（ ）。 A 、穿过线圈的磁通量越大，感应电动势越大； B 、穿过线圈的磁通量为零，感应电动势一定为零； C 、穿过线圈的磁通量的变化越大，感应电动势越大； D 、空过线圈的磁通量变化越快，感应电动势越大。 2、如图所示，将条形磁铁从相同的高度分别以速度v 和2v 插入线圈，电流表指针偏转角度较大的是： A ．以速度v 插入 B ．以速度2v 插入 C ．一样大 D ．不能确定 3、桌面上放一个单匝线圈，线圈中心上方一定高度上有一竖立的条形磁铁，此时线圈内的磁通量为0.04Wb ，把条形磁铁竖放在线圈内的桌面上时，线圈内磁通量为0.12Wb 。分别计算以下两个过程中线圈中感应电动势。 （1）把条形磁铁从图中位置在0.5s 内放到线圈内的桌面上。 （2）换用10匝的矩形线圈，线圈面积和原单匝线圈相同，把条形磁铁从图中位置在0.1s 内放到线圈内的桌面上。 【选做题】平行闭合线圈的匝数为n,所围面积为S ，总电阻为R ，在t ?时间内穿过每匝线圈的磁通量变化为?Φ，则通过导线某一截面的电荷量为（ ） A 、 R ?Φ B 、R nS ?Φ C 、 tR ??Φn D 、R ?Φn
【教学目标】 一、知识与技能 1.正确理解功的含义，知道力和物体在力的方向上发生位移是做功的两个不可缺少的因素。 2.正确理解、应用功的计算公式W=Fｌcosα。 3.知道功是标量，正确理解正功和负功的实质，能正确判断正功和负功。 二、过程与方法 1.通过观察日常生活中的各种做功情况，通过比较和分析，理解外力做功的两不可缺少的因素。 2.通过讨论与交流，展现学生思维过程，掌握比较、分析、归纳等逻辑思维方法。 三、情感态度与价值观： 1.经历观察、分析和比较等学习活动，培养学生尊重事实、实事求是的科学态度；培养科学探究的精神、形成科学探究习惯；感受到身边处处有物理。 2.经历讨论与交流，培养学生团结协作的学习态度。 【教学重点】 理解功的概念及正、负功的意义. 【教学难点】 利用功的定义解决有关问题. 【教学过程】
一、导入新课（情景导入） 货物被起重机举高,重力势能增加了;列车在机车的牵引力之下,速 度增大,动能增加了;弹簧受到拉伸或压缩后,弹性势能增加了;“神舟”飞船返回地面时,在落地之前打开降落伞,在空气阻力作用下,速度减小,动能减少了;物体从高处自由下落,速度增加,动能增加了……这 些都是我们所熟知的一些物理现象,这些现象有一个共同的特征,你 能看出来吗? 二、新课教学 1.功的概念 （1）做功的实质 旧知回顾：功这个概念同学们并不陌生,我们在初中就已经 学习过它的初步知识.让同学们思考做功的两个因素:一是作用在物 体上的力;二是物体在力的方向上移动的距离。 教师引导：高中知识的学习对知识的定义与理解更加深入, 我们已经学习位移,对功的要素应如何更加精确地描述? 教学扩展：可以精确描述为:①作用在物体上的力; ②物体 在力的方向上移动的位移。 即如果一个物体受到力的作用,并且在力的方向上发生了位移,物理学中就说这个力对物体做了功。 概念理解：教师用手托黑板擦,提醒学生观察与思考各力是否对 物体做了功? 过程一:平托黑板擦向上移动一段距离。
高三物理电磁感应 （时间：60分钟总分：100分） 一、选择题（每小题5分，共35分） 1.要使b线圈中产生图示I方向的电流，可采用的办法有 [ ] A.闭合K瞬间 B.K闭合后把R的滑动片向右移 C.闭合K后把b向a靠近 D.闭合K后把a中铁芯从左边抽出 2.如图所示，一个闭合线圈放在匀强磁场中，线圈的轴线与磁场方向成30°角，磁感应强度B，随时间均匀变化，线圈导线电阻率不变，用下述哪个方法可使线圈上感应电流增加一倍[ ] A.把线圈匝数增加一倍 B.把线圈面积增加一倍 C.把线圈的半径增加一倍 D.改变线圈轴线对于磁场的方向 3.如图，与直导线AB共面的轻质闭合金属圆环竖直放置，两者彼此绝缘，环心位于AB的上方.当AB中通有由A至B的电流且强度不断增大的过程中，关于圆环运动情况以下叙述正确的是[ ]
A.向下平动 B.向上平动 C.转动：上半部向纸内，下半部向纸外 D.转动：下半部向纸内，上半部向纸外 4.如图所示，两个相互连接的金属环，已知大环电阻是小环电阻的1/4;当通过大环的磁通量变化率为△φ／△t时，大环的路端电压为U.，当通过小环的磁通量的变化率为△φ／△t时，小环的路端电压为(两环磁通的变化不同时发生）[ ] 5 如图所示，把线圈从匀强磁场中匀速拉出来，第一次以速率v拉出，第二 次以2v的速率拉出.如果其它条件都相同.设前后两次外力大小之比F1:F2=K；产生的热量之比Q1:Q2=M；通过线框导线截面的电量之比q1:q2=N.则 [ ] A. K=2:1，M=2:1，N=1:1 B. K=1:2，M=1:2，N=1:2 C. K=1:1，M=1:2，N=1:1 D. 以上结论都不正确 6 如图所示，要使金属环C向线圈A运动，导线AB在金属导轨上应 [ ]
电磁 安培定律 法拉第电磁感应定律 电流的磁效应 电磁感应 右手螺旋定则右手定则 安培力 左手定则1.安培定律：表示电流和电流激发磁场的 磁感线方向间关系的定则，也叫 右手螺旋定则。(1)通电直导线中的安培定则（安培定则一）：用右手握住通电直导线，让大拇指指向电流的方向，那么四指的指向就是磁感线的环绕方向； (2)通电螺线管中的安培定则（安培定则二）：用右手握住通电螺线管，使四指弯曲与电流方向一致 ，那么大拇指所指的那一端是通电螺线管的N 极。 左手反之。
应用：电能转化为磁，可以用于人造磁铁等。 2. 法拉第电磁感应定律：电路中感应电动势的大小，跟穿过这一电路的磁 通变化率成正比。 右手定则：使大拇指跟其余四个手指垂直并且都跟手掌在一个平面内，把 右手放入磁场中，让磁感线垂直穿入手心，大拇指指向导体运动方向，则其余四指指向产生的感应电流的方向。 应用：将动能转化为电能，发电机。 3．安培力：电流导体在磁场中运动时受力。 左手定则：左手平展，使大拇指与其余四指垂直，并且都跟手掌在一个 平面内。把左手放入磁场中，让磁感线垂直穿入手心（手心对准N极，手背对准S极)，四指指向电流方向（既正电荷运动的方向）则大拇指的方向 就是导体受力方向。 应用：通过磁场对电流的作用，将电磁能转化为机械能：电动机。 1．电磁感应现象：英国的物理学家法拉第在1831年发现了电磁感应现象，即闭合电路的一部分导体在磁场里做切割磁感应线的运动时， 导体中就会产生电流，这种现象叫做电磁感应。 2．感应电流：由电磁感应现象产生的电流。 (1)感应电流的方向跟磁场方向和导体切割磁感线
运动的方向有关。 (2)感应电流的产生条件： a.电路必须是闭合电路； b.只是电路的一部分导体在磁场中； c.这部分导体做切割磁感线运动（包括正切、斜切两种情况）。3．交流发电机 （1）原理：发电机是根据电磁感应现象制成的。 （2）能量转化：机械能转化为电能。 （3）构造:交流发电机主要由磁铁（定子）、线圈（转子）、滑环和电刷。
届高三物理电磁感应知识点 物理二字出现在中文中，是取格物致理四字的简称，即考察事物的形态和变化，总结研究它们的规律的意思。小编准备了高三物理电磁感应知识点，具体请看以下内容。 1.电磁感应现象 电磁感应现象：利用磁场产生电流的现象叫做电磁感应，产生的电流叫做感应电流。 (1)产生感应电流的条件：穿过闭合电路的磁通量发生变化，即0。 (2)产生感应电动势的条件：无论回路是否闭合，只要穿过线圈平面的磁通量发生变化，线路中就有感应电动势。产生感应电动势的那部分导体相当于电源。 (3)电磁感应现象的实质是产生感应电动势，如果回路闭合，则有感应电流，回路不闭合，则只有感应电动势而无感应电流。 2.磁通量 (1)定义：磁感应强度B与垂直磁场方向的面积S的乘积叫做穿过这个面的磁通量，定义式：=BS。如果面积S与B不垂直，应以B乘以在垂直于磁场方向上的投影面积S，即=BS，国际单位：Wb 求磁通量时应该是穿过某一面积的磁感线的净条数。任何一个面都有正、反两个面;磁感线从面的正方向穿入时，穿过
该面的磁通量为正。反之，磁通量为负。所求磁通量为正、反两面穿入的磁感线的代数和。 3.楞次定律 (1)楞次定律：感应电流的磁场，总是阻碍引起感应电流的磁通量的变化。楞次定律适用于一般情况的感应电流方向的判定，而右手定则只适用于导线切割磁感线运动的情况，此种情况用右手定则判定比用楞次定律判定简便。 (2)对楞次定律的理解 ①谁阻碍谁---感应电流的磁通量阻碍产生感应电流的磁通量。 ②阻碍什么---阻碍的是穿过回路的磁通量的变化，而不是磁通量本身。③如何阻碍---原磁通量增加时，感应电流的磁场方向与原磁场方向相反;当原磁通量减少时，感应电流的磁场方向与原磁场方向相同，即增反减同。④阻碍的结果---阻碍并不是阻止，结果是增加的还增加，减少的还减少。 (3)楞次定律的另一种表述：感应电流总是阻碍产生它的那个原因，表现形式有三种： ①阻碍原磁通量的变化;②阻碍物体间的相对运动;③阻碍 原电流的变化(自感)。 4.法拉第电磁感应定律 电路中感应电动势的大小，跟穿过这一电路的磁通量的变化率成正比。表达式E=n/t
初中物理电磁感 应
一、【教学过程】 （一）复习引入 1. 师问：通过上节的学习，我们知道磁场对通电导线有力的作用，力的方向与什么有关呢？ 生答：导线中电流的方向、磁感线的方向有关。 2. 师问：通过上节的学习，我们得到了电动机的工作原理是什么呢？ 生答：通电线圈在磁场中受力转动。 通过上节课的学习，我们知道：通电导体在磁场中受到力的作用而能够运动起来，那么运动的导体中是否能够产生电呢？本节针对闭合电路的一部分导体在磁场中运动产生感应电流的现象及其能量的转化作一些分析。 （二）教学内容 1．电磁感应现象：英国的物理学家法拉第在1831年发现了电磁感应现象，即闭合电路的一部分导体在磁场里做切割磁感应线的运动时，导体中就会产生电流，
这种现象叫做电磁感应。 2．感应电流：由电磁感应现象产生的电流。 (1)感应电流的方向跟磁场方向和导体切割磁感线运动的方 向有关。 (2)感应电流的产生条件： a.电路必须是闭合电路； b.只是电路的一部分导体在磁场中； c.这部分导体做切割磁感线运动（包括正切、斜切两种情况）。 3．交流发电机 （1）原理：发电机是根据电磁感应现象制成的。 （2）能量转化：机械能转化为电能。 （3）构造:交流发电机主要由磁铁（定子）、线圈（转子）、滑环和电刷。 磁铁（定子） 线圈（转子） 滑环 电刷 4. 直流电与交流电： （1）方向不变的电流叫做直流电大小和方向作周期性改变的电流叫做交流电。（2）交流电的周期：电流发生一个周期性变化所用的时间，其单位就是时间的单位秒（s）。 （3）交流电的频率：电流每秒发生周期性变化的次数。其单位是赫兹，符号是Hz。频率和周期的数值互为倒数。 5.电动机与发电机的比较：
第周第课时月日课题电磁感应定律 知识目标了解感应电动势 能力目标理解法拉第电磁感应定律 教学内容及组织教法 [课题引入] 1、提问相关知识 2、引入本节课题 [新课内容]（以讲解为主） 一、感应电动势 如果闭合回路中有持续的电流，那么该回路中必定有电动势。因此在电磁感应现象中，闭合回路中有感应电流产生，这个回路必定有感应电动势存在。由电磁感应产生的电动势叫做感应电动势。 应当指出，闭合回路中作切割磁感应线运动的那部分导体就是一个电源，它能产生感应电动势，向外电路提供电能。在左图中，虚框内是一个电源(这部分电路是内电路)。在电源内部，电流是从低电位流向高电位的，因此，左图中a点电位高于b点的电位。 在研究电磁感应时，确定感应电动势比确定感应电流的意义更大。首先，感应电流的大小是随着电阻的变化而变化的，而感应电动势的大小与电阻无关。在图中，除了RP变化以外．其它条件都不变，在这种情况下，可以看出，感应电流的大小是变化的，而感应电动势的值是确定的。其次，电动势是电源本身的特性，与外电路状态无关。不管电路是否闭合，只要有电磁感应现象发生，就会产生感应电动势，而感应电流只有当回路闭合时才有，开路时则没有可见，感应电动势比感应电流更能反映电磁现象的本质。 二、电磁感应定律 在图中，导线cd与磁感应强度垂直，cd沿着滑轨在垂直磁感应强度的方向上作匀速直线运动。cd切割磁感应线要产生感应电流，因此要受到磁场力的作用，其大小为
方向向左。要使cd作匀速直线运动，必须对cd施加一个与F2大小相等、方向相反的外力F1，即 设导线运动速度为v，由cd运动到c’d’所用时间为△t，那么导线由cd运动到c’d’外力所做的功为 所以，在B、L和v相互垂直时，导线作切割磁感应线运动产生的感应电动势为 式中 B——磁感应强度，单位是特[斯拉]，符号为T； 如果导线运动方向和磁场方向的夹角是α，如下图所示。 由于速度是矢量，可按矢量分解的方法将速度v分解成平行磁场方向的分量v1和垂直磁场方向的分量v2。v1对感应电动势不起作用，只有v2对感应电动势起作用。由于v2=vsinα，因此，在这种情况下，感应电动势的一般表达式为 由前面的分析可知
-- 目录 摘要 (1) 关键词 (1) Abstract (1) Keywords (2) 1引言 (2) 2电磁感应现象 (2) 2.1电磁感应现象定义 (2) 2.2电磁感应现象的实质 (2) 3手摇三相交直流发电机演示实验 (2) 3.1原理简析 (2) 3.2演示仪简介及部件原理详述 (2) 3.3三相电流产生机制理论分析 (2) 4三相电路组成结构分析 (3) 4.1三相电源的星形联接 (3) 4.2三相电源的三角形联接 (4) 4.3三相负载的星形联接 (4) 4.4三相负载的三角形联结 (6) 5实验时遇到的问题解析 (5) 5.1实验时微噪产生及原因 (5) 5.2实验仪选用单极励磁绕组的原因 (5) 5.3实验过程中接通电源的瞬间及电源误接交流灯泡发光 (6) 5.4实验时电压6V时为何转子吸到定子上 (6) 6提出演示实验方案 (6) 参考文献 (6)
电磁感应现象在手摇三相发电机演示实验中的应用 物理学院物理学专业08.2班王吉国 摘要：本文分析了手摇三相发电机演示实验的工作原理，解释了电磁感应现象在本实验中的应用，结合本实验室现有仪器从中详述三相电路组成部分，其中着重分析了三相电路的电源联接方式和负载的联接方式以及线电压和相电压与线电流和相电流之间的关系，从而揭示了演示实验中的能量转化方式．进一步通过了实验演示步骤及演示过程对实验中遇到的问题进行理论分析与解释,基于节能理念探寻最佳演示方案，并对实验结果进行理论修正，从而得到研究的实际意义． 关键词：电磁感应现象；三相电路；实验疑问；分析；实验方案 The Electromagnetic Induction Phenomenon in Hand Three-phase Generator Experimental Demonstration of Application Wang jiguo Class 2, Grade 2008 Physics Major School of Physics Abstract: This paper analyzes the hand three-phase generator experimental demonstration of working principle, explaining the electromagnetic induction phenomenon in the application of this experiment, combined with the laboratory instruments from existing described the three-phase circuit component which focuses on analyzing the power of the three-phase circuit connection mode and a load and line voltage. This way and phase voltage and current line of the relationship between the line and reveals experiment of energy conversion way. Further through the experiment demonstration of the experimental process steps and demonstrates the problems in the theory analysis and explanation, based on energy conservation idea for best demo program and the experimental results are theory point correction, and get the practical significance of the study.
高中物理总复习—电磁感应 本卷共150分，一卷40分，二卷110分，限时120分钟。请各位同学认真答题，本卷后附答案及解析。 一、不定项选择题：本题共10小题，每小题4分，共40分．在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选不全的得2分，有选错或不答的不得分． 1．图12-2，甲、乙两图为与匀强磁场垂直放置的两个金属框架，乙图除了一个电阻为零、自感系数为L的线圈外，其他部分与甲图都相同，导体AB以相同的加速度向右做匀加速直线运动。若位移相同，则（） A．甲图中外力做功多B．两图中外力做功相同 C．乙图中外力做功多D．无法判断 2．图12-1，平行导轨间距为d，一端跨接一电阻为R，匀强磁场磁感强度为B，方向与导轨所在平面垂直。一根足够长的金属棒与导轨成θ角放置，金属棒与导轨的电阻不计。当金属棒沿垂直于棒的方向以速度v滑行时，通过电阻R的电流强度是（） A． Bdv R B．sin Bdv R θ C．cos Bdv R θ D． sin Bdv Rθ 3．图12-3，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间。将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场。已知制作这两只线框的铜质导线的横截面积之比是1:2.则拉出过程中下列说法中正确的是（）A．所用拉力大小之比为2:1 B．通过导线某一横截面的电荷量之比是1:1 C．拉力做功之比是1:4 D．线框中产生的电热之比为1:2 4．图12-5，条形磁铁用细线悬挂在O点。O点正下方固定一 个水平放置的铝线圈。让磁铁在竖直面内摆动，下列说法中正确的 是（） R v a b θ d 图12-1 M N v B 图12-3
电磁感应 一、知识网络 二、画龙点睛 概念 1、磁通量
设在匀强磁场中有一个与磁场方向垂直的平面，磁场的磁感应强度为B，平面的面积为S，如图所示。 (1)定义：在匀强磁场中，磁感应强B与垂直磁场方向的面积S 的乘积，叫做穿过这个面的磁通量，简称磁通。 (2)公式：Φ＝BS 当平面与磁场方向不垂直时，如图所示。 Φ＝BS⊥＝BScosθ (3)物理意义 物理学中规定：穿过垂直于磁感应强度方向的单位面积的磁感线条数等于磁感应强度B。所以，穿过某个面的磁感线条数表示穿过这个面的磁通量。 (4)单位：在国际单位制中，磁通量的单位是韦伯，简称韦，符号是Wb。 1Wb＝1T·1m2＝1V·s。 (5) 磁通密度：B＝Φ S⊥ 磁感应强度B为垂直磁场方向单位面积的磁通量，故又叫磁通
密度。 2、电磁感应现象 (1)电磁感应现象：利用磁场产生电流的现象，叫做电磁感应现象。 (2)感应电流：在电磁感应现象中产生的电流，叫做感应电流。 (3)产生电磁感应现象的条件 ①产生感应电流条件的两种不同表述 a．闭合电路中的一部分导体与磁场发生相对运动 b．穿过闭合电路的磁场发生变化 ②两种表述的比较和统一 a．两种情况产生感应电流的根本原因不同 闭合电路中的一部分导体与磁场发生相对运动时，是导体中的自由电子随导体一起运动，受到的洛伦兹力的一个分力使自由电子发生定向移动形成电流，这种情况产生的电流有时称为动生电流。 穿过闭合电路的磁场发生变化时，根据电磁场理论，变化的磁场周围产生电场，电场使导体中的自由电子定向移动形成电流，这种情况产生的电流有时称为感生电流。 b．两种表述的统一 两种表述可统一为穿过闭合电路的磁通量发生变化。 ③产生电磁感应现象的条件 不论用什么方法，只要穿过闭合电路的磁通量发生变化，闭合电路中就有电流产生。
一、电磁感应现象：一切电磁感应现象都可以归结为磁通量的变化引起的： 如： 二、感应电流的方向判断： 楞次定律：感应电流的磁场总是阻碍引起感应电流的磁通量的变化 对于导体切割磁感线时的感应电动势方向的判断，也可以利用右手定则：伸开右手，让磁场穿过掌心，大拇指指向运动方向，四指指向导体内感应电流方向或导体内感应电动势的正极。 三、法拉第电磁感应定律： （1）在电磁感应现象中产生的感应电动势大小，跟穿过这一回路的磁通变化率成正比。 表达式：——平均值 （2）导体在磁场中切割磁感线产生电动势。
表达式：ε=BLv（垂直切割）——瞬时值 若v不与B垂直，则可以将v分解为垂直于B和平行于B，其中垂直分量产生感应电动势。 （3）自感现象：由于通过导体本身电流发生变化而引起的电磁感应现象。 自感电动势，即与电流的变化率成正比，式中L为自感系数由线圈本身的长度、横截面积、匝数以及有无铁芯决定。 [例题分析] 例1、通电直导线与闭合金属框彼此绝缘，它们处于同一平面内，导 线位置与线框轴重合。为了使线框中产生如图所示方向的感应电流，可 以采取的措施是： A、减弱直导线中的电流强度 B、线框以直导线为轴转动 C、线框向右平动 D、线框向左平动 分析：通电直导线产生磁场的磁感线是以电流为圆心的同心圆。闭 合线框在如图所示状态下磁通量j为零。当直导线中电流强度发生变化或线框以直导线为轴转动时，通过线框的磁通量j始终是零，Δj=0，故无感应电流产生。 当线框向右或向左平动时，通过线框的磁通量j都要增加。向右平动原磁场方向为“x”，向左平动原磁场方向为“·”为了阻碍磁通量的增加产生题目中要求感生电流的方向。由楞次定律可判断线框应向左平动，故D选项是正确的。 例2、如图所示，用金属导线变成闭合正方形导线框边长为L，电阻 为R，当它以速度v匀速地通过宽也为L的匀强磁场区过程中，外力需做 功W，则该磁场磁感应强度应为多大？若仍用此种导线变成边长为2L的正 方形导线框，以相同速度通过同一磁场区，外力应做功为原来的几倍？ 解：正方形线框匀速通过磁场ΣF=0，当进入磁场时，cd边切割磁感 线产生ε→产生I→受F安：F外=F安。当出磁场时ab边切割磁感线产生ε→产生I→受F安，则F外=F安。 外力功W=F外·2L=F安×2L=BIL×2L=2BL2× 。 则磁感应强度。 当线框边长为2L时，此时真正产生感应电流的时候是当cd、ab边在磁场中运动时，外力功W'为：（此时电阻为原来的2倍） W'=F外'×2L= F安'×2L=BI'×2L×2L =4BL2×
