835 华南理工大学 2018 年攻读硕士学位研究生入学考试试卷（试卷上做答无效，请在答题纸上做答，试后本卷必须与答题纸一同交回）科目名称：反应堆热工水力分析 适用专业：核电与动力工程 共 5 页 一、填空题（10 小题，每小题2 分，共20 分） 1、反应堆的热功率与（）成正比。 2、控制棒的热源来源于吸收伽马射线和（）反应释放的热量。 3、达到沸腾临界时的热流密度称为（）。 4、反应堆三大安全屏障的第一层安全屏障是（）。 5、计算两相流压降时的基本参数有空泡份额、（）、滑速比。 6、临界热流密度比的最小值称为最小DNB 比，当最小DNB 比值为（）时，表示燃料元件表面发生烧毁。 7、液体冷却剂的流动压降有（）、（）、加速压降和局部压降。 8、流动不稳定性包括（）和（）。 9、热流密度核热点因子Fq N表示堆芯功率分布的（）。 10、核电厂设置的运行参数的极限值是根据（）和（）原则确定的。 二、单项选择题（10 小题，每小题2 分，共20 分） 1、快中子增殖堆要求使用（）做冷却剂。A、 传热能力强而中子慢化能力小的流体B、传热能力 弱而中子慢化能力小的流体C、传热能力强而中子 慢化能力大的流体D、传热能力弱而中子慢化能力 大的流体
2、下述因素的变化不会影响功率分布的有（） A、燃料布置 B、控制棒 C、水隙和空泡 D、燃料装载量 3、下述不属于停堆后的热源是（） A、燃料棒内储存的显热 B、U-235 裂变 C、剩余中子引起的裂变和裂变产物的衰变 D、中子俘获产物的衰变4、对于流动沸腾来说，在较低的壁面温度下，可获得很高的热流密度，因而对实际应用来说最有意义的传热区段是（） A、非沸腾区 B、膜态沸腾区 C、过渡沸腾区 D、核态沸腾区 5、气隙导热模型中的传热形式主要是（） A、辐射 B、对流 C、传导 D、辐射和对流 6、不会导致自然循环能力下降或终止（）A、驱 动压头克服上升段和下降段压力损失B、上升段和下 降段密度差太小C、蒸汽发生器二次侧冷却能力过强 D、堆芯产生气体体积存在压力壳上腔室7、静力学不 稳定性不包括（） A、流量漂移 B、沸水堆的不稳定性 C、沸腾危机 D、流型不稳定性 8、关于热点的描述错误的是（）A、热点是某一燃料元件表面热流密度最 大的点B、热点和热管对确定堆芯功率的输出量起着决定性作用C、燃料元件 表面上热流密度最大的点就是限制堆芯功率输出的热点D、堆芯功率分布的均 匀程度用热流密度和热点因子表示9、压水堆与气冷堆的热工设计准则不同的是（）A、燃料元件芯块内最高温度低于相应燃耗下的熔化温度 B、燃料元件表面不允许发生沸腾临界
第一部分 名词解释 第二章 堆的热源及其分布 1、衰变热：对反应堆而言，衰变热是裂变产物和中子俘获产物的放射性衰变所产生的热量。 第三章 堆的传热过程 2、积分热导率：把u κ对温度t 的积分()dt t u ?κ作为一个整体看待，称之为积分热导率。 3、燃料元件的导热：指依靠热传导把燃料元件中由于核裂变产生的热量从温度较高的燃料芯块内部传递到温度较低的包壳外表面的这样一个过程。 4、换热过程：指燃料元件包壳外表面与冷却剂之间直接接触时的热交换，即热量由包壳的外表面传递给冷却剂的过程。 5、自然对流：指由流体内部密度梯度所引起的流体的运动，而密度梯度通常是由于流体本身的温度场所引起的。 6、大容积沸腾：指由浸没在（具有自由表面）（原来静止的）大容积液体内的受热面所产生的沸腾。 7、流动沸腾：也称为对流沸腾，通常是指流体流经加热通道时产生的沸腾。 8、沸腾曲线：壁面过热度（s w sat t t t -=?）和热流密度q 的关系曲线通常称为沸腾曲线。 9、ONB 点：即沸腾起始点，大容积沸腾中开始产生气泡的点。 10、CHF 点：即临界热流密度或烧毁热流密度，是热流密度上升达到最大的点。Critical heat flux 11、DNB 点：即偏离核态沸腾规律点，是在烧毁点附件表现为q 上升缓慢的核态沸腾的转折点H 。Departure from nuclear boiling 12、沸腾临界：特点是由于沸腾机理的变化引起的换热系数的陡增，导致受热面的温度骤升。达到沸腾临界时的热流密度称为临界热流密度。 13、快速烧毁：由于受热面上逸出的气泡数量太多，以至阻碍了液体的补充，于是在加热面上形成一个蒸汽隔热层，从而使传热性能恶化，加热面的温度骤升； 14、慢速烧毁：高含汽量下，当冷却剂的流型为环状流时，如果由于沸腾而产生过分强烈的汽化，液体层就会被破坏，从而导致沸腾临界。 15、过渡沸腾：是加热表面上任意位置随机存在的一种不稳定膜态沸腾和不稳定核态沸腾的结合，是一种中间传热方式，壁面温度高到不能维持稳定的核态沸腾，而又低得不足以维持稳定的膜态沸腾，传热率随温度而变化，其大小取决于该位置每种沸腾型式存在的时间份额。 16、膜态沸腾：指加热面上形成稳定的蒸汽膜层，q 随着t ?增加而增大。对流动沸腾来说，膜态沸腾又分为反环状流和弥散流。 17、“长大”：多发生在低于350°C 的环境下，它会使燃料芯块变形，表面粗糙化，强度降低，以至破坏。 18、“肿胀”：大于400℃时，由裂变气体氪和氙在晶格中形成小气泡引起的，随着燃耗的增加，气泡的压力增加，结果就是得金属铀块肿胀起来。肿胀是指材料因受辐照而发生体积增大的现象。 19、弥散体燃料：是用机械方法把燃料弥散在热导率高、高温稳定性好的基体金属中制成的材料。 20、输热过程：指当冷却剂流过堆芯时，将堆内裂变过程中所释放的热量带出堆外的过程。 21、易裂变核素：可以由任何能量的中子引起裂变的核素，如铀-235、铀-233、钚-239，只有铀-235是天然存在的，占0.714%；可裂变核素：能在快中子的轰击下引起裂变的核素，

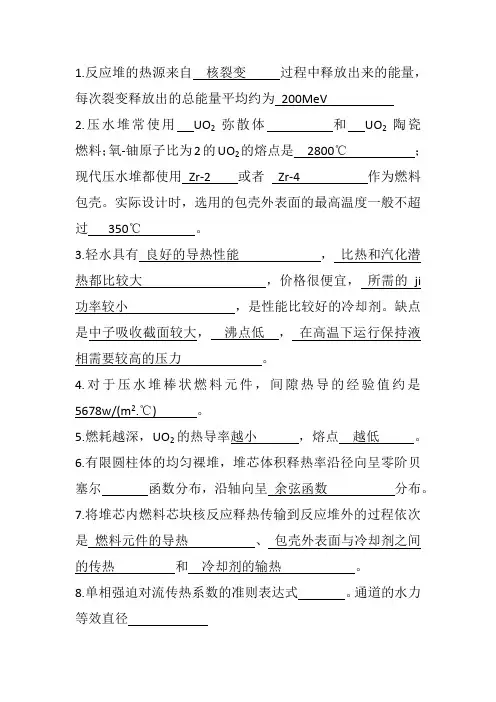

反应堆热工基础卷子 2010级成都理工大学 一、填空 1、核反应堆中，裂变碎片的动能约占总能量的84％，裂变能的绝大部分在燃料元件内转换 为热能，少量在慢化剂内释放，通常取97.4％在燃料元件内转为热能。 2、影响堆芯功率分布的因素主要有燃料布置、控制棒、水隙及空泡。 3、进行瞬态分析的四类电厂工况是正常运行和运行瞬变、中等频率故障、稀有故障和极限 事故。 4、核电厂专设安全系统主要包括应急堆芯冷却系统、辅助给水系统、安全壳喷淋系统和其 他安全设施。 5、回路系统的压降一般包括：提升压降、加速压降、摩擦压降、形阻压降。 6、垂直加热通道中的主要流型包括：泡状流、环状流、滴状流。 二、问答 1、简述反应堆热工分析的内容包括哪5项？ 答：分析燃料元件内的温度分布；冷却剂的流动和传热特性；预测在各种运行工况下反应堆的热力参数；预测各种瞬态工况下压力、温度、流量等热力参数随时间的变化工程；分析事故工况下压力、温度、流量等热力参数随时间的变化过程。 2、核反应堆停堆后为什么还要继续进行冷却？ 答：核反应堆停堆后，虽然堆内自持的裂变反应随即终止，但还是有热量不断地从燃料芯块通过包壳传入冷却剂中。这些热量主要来自燃料棒内储存的显热、剩余中子引起的裂变和裂变产物和中子俘获产物的衰变，因此，反应堆停堆后，还必须继续进行冷却，以便排出这些热量，防止燃料元件损坏。 3、就压水堆而言，造成流量分配不均匀的主要原因有哪些？ 答：就压水堆而言，造成流量分配不均匀的原因主要有：进入下腔室的冷却剂流，不可避免地会形成许多大大小小的涡流区，从而有可能造成各冷却剂通道进口处的静压力各不相同；各冷却通道在堆芯或燃料组件中所处的位置不同，其流通截面的几何形状和大小也就不可能完全一样，燃料元件和燃料组件的制造、安装的偏差，会引起冷却剂通道流通截面的几何形状和大小偏离设计值，各冷却剂通道中的释热量不同，引起冷却剂的温度、热物性以及含气量也各不相同，导致各通道中的流动阻力产生显著差别。 4、什么是流动不稳定性？在反应堆中蒸汽发生器以及其他存在两相流的设备中一般不允 许出现流动不稳定性，为什么？ 答：流动不稳定性是指在一个质量流密度、压降和空泡之间存在着耦合的两相系统中，流体受到一个微小的扰动后所产生的流量漂移或者以某一种频率的恒定振幅或变振幅进行的流量振荡。流动不稳定性对反应堆系统的危害很大，主要表现在流量和压力振荡所引起的机械力会使部件产生有害的机械振荡，导致部件的疲劳损坏；流动振荡会干扰控制系统；流动振荡会使部件局部热应力产生周期性变化，从而导致部件的热疲劳破坏；流动振荡使系统内的换热性能变坏，极大地降低系统的输热能力，并可能造成沸腾临界过早出现。 5、简述压水堆涉及中所规定的稳态设计准则？ 答:目前压水堆设计中所规定的稳态设计准则一般有以下几点：燃料元件芯块内最高温度低于其相应燃耗下的烙化温度，燃料元件外表面不允许发生沸腾临界，必须保证正行运行工况下燃料原件和对内构件能够得到充分冷却。在事故工况下能提供足够的冷却剂以排出堆芯余热，在稳态工况下和可预计的瞬态运行工况中，不发生流动不稳定。
核反应堆物理分析答案 第一章 1-1.某压水堆采用UO 2作燃料，其富集度为2.43%（质量），密度为10000kg/m3。试计算：当中子能量为0.0253eV 时，UO 2的宏观吸收截面和宏观裂变截面。 解：由18页表1-3查得，0.0253eV 时：(5)680.9,(5)583.5,(8) 2.7a f a U b U b U b σσσ=== 由289页附录3查得，0.0253eV 时：()0.00027b a O σ= 以c 5表示富集铀内U-235与U 的核子数之比，ε表示富集度，则有： 5 55235235238(1) c c c ε=+- 151 (10.9874(1))0.0246c ε -=+-= 25528 3 222M(UO )235238(1)162269.91000()() 2.2310() M(UO ) A c c UO N N UO m ρ-=+-+?=?==? 所以，26 352(5)() 5.4910()N U c N UO m -==? 28352(8)(1)() 2.1810()N U c N UO m -=-=? 28 32()2() 4.4610()N O N UO m -==? 2112()(5)(5)(8)(8)()() 0.0549680.9 2.18 2.7 4.460.0002743.2()()(5)(5)0.0549583.532.0() a a a a f f UO N U U N U U N O O m UO N U U m σσσσ--∑=++=?+?+?=∑==?= 1-2.某反应堆堆芯由U-235,H 2O 和Al 组成，各元素所占体积比分别为0.002,0.6和0.398，计算堆芯的总吸收截面(E=0.0253eV)。 解：由18页表1-3查得，0.0253eV 时： (5)680.9a U b σ= 由289页附录3查得，0.0253eV 时：112() 1.5,() 2.2a a Al m H O m --∑=∑=,()238.03,M U = 33()19.0510/U kg m ρ=? 可得天然U 核子数密度28 3()1000()/() 4.8210()A N U U N M U m ρ-==? 则纯U-235的宏观吸收截面：1(5)(5)(5) 4.82680.93279.2()a a U N U U m σ-∑=?=?= 总的宏观吸收截面：120.002(5)0.6()0.398()8.4()a a a a U H O Al m -∑=∑+∑+∑= 1-6 11 7172 1111 PV V 3.210P 2101.2510m 3.2105 3.210φφ---=∑???===?∑????
目录 一、设计任务 (1) 二、课程设计要求 (2) 三、计算过程 (2) 四、程序设计框图 (8) 五、代码说明书 (9) 六、热工设计准则和出错矫正 (10) 七、重要的核心程序代码 (11) 八、计算结果及分析 (17)
一、设计任务 某压水反应堆的冷却剂及慢化剂都是水，用二氧化铀作燃料，用Zr-4作包壳材料。燃料组件无盒壁，燃料元件为棒状，正方形排列。已知下列参数：系统压力 15.8MPa 堆芯输出功率 1820MW 冷却剂总流量 32100t/h 反应堆进口温度287℃ 堆芯高度 3.66m 燃料组件数 121 燃料组件形式17×17 每个组件燃料棒数 265 燃料包壳直径 9.5mm 燃料包壳内径 8.36mm 燃料包壳厚度 0.57mm 燃料芯块直径 8.19mm 燃料棒间距（栅距） 12.6mm 芯块密度 95% 理论密度旁流系数 5% 燃料元件发热占总发热的份额 97.4% 径向核热管因子 1.35 轴向核热管因子 1.528 局部峰核热管因子 1.11 交混因子 0.95 热流量工程热点因子 1.03 焓升工程热管因子 1.085 堆芯入口局部阻力系数 0.75 堆芯出口局部阻力系数 1.0 堆芯定位隔架局部阻力系数 1.05
若将堆芯自上而下划分为5个控制体，则其轴向归一化功率分布如下 表：堆芯轴向归一化功率分布（轴向等分5个控制体） 通过计算，得出 1. 堆芯出口温度； 2. 燃料棒表面平均热流及最大热流密度，平均线功率，最大线功率； 3. 热管的焓，包壳表面温度，芯块中心温度随轴向的分布； 4. 包壳表面最高温度，芯块中心最高温度； 5. DNBR在轴向上的变化； 6. 计算堆芯压降； 二、课程设计要求 1．设计时间为两周； 2．独立编制程序计算； 3．迭代误差为0.1%； 4．计算机绘图； 5．设计报告写作认真，条理清楚，页面整洁； 6．设计报告中要附源程序。 三、计算过程 目前，压水核反应堆的稳态热工设计准则有： （1）燃料元件芯块内最高温度应低于其相应燃耗下的熔化温度。 目前，压水堆大多采用UO2作为燃料。二氧化铀的熔点约为2805 ±15℃，经辐照后，其熔点会有所降低。燃耗每增加104兆瓦·日/吨铀，其熔点下降32℃。在通常所达到的燃耗深度下，熔点将降至2650℃左右。在稳态热工设计中，一般将燃料元件中心最高温度限制在2200～2450℃之间。 （2）燃料元件外表面不允许发生沸腾临界。
《核反应堆热工分析》课程设计 学生：杨伟 学号：20094271 指导教师：陈德奇 专业：核工程与核技术 完成时间:2012年7月5日 重庆大学动力工程学院 二O一二年六月
通过本课程设计，达到以下目的： (1)深入理解压水堆热工设计准则； (2)深入理解单通道模型的基本概念、基本原理。包括了解平均通道（平均 管）、热通道（热管）、热点等在反应堆热工设计中的应用； (3)掌握堆芯焓场的计算并求出体现反应堆安全性的主要参数；烧毁比 DNBR，最小烧毁比MDNBR，燃料元件中心温度t0及其最高温度t0,max，包壳表面温度t cs及其最高温度t cs,max等； (4)求出体现反应堆先进性的主要参数：堆芯流量功率比，堆芯功率密度， 燃料元件平均热流密度（热通量），最大热流密度，冷却剂平均流速，冷却剂出口温度等； (5)通过本课程设计，掌握压水堆热工校核的具体工具； (6)掌握压降的计算； (7)掌握单相及沸腾时的传热计算。
某压水堆的冷却剂和慢化剂都是水，用UO2作燃料，用Zr-4作燃料包壳材料。燃料组件无盒壁，燃料元件为棒状，采用正方形排列。已知参数如表1所示： 将堆芯自下而上分为6个控制体，其轴向归一化功率分布如表2所示： 表2： 堆芯归一化功率分布
3 计算过程及结果分析 3.1流体堆芯出口温度(平均管) ) 1(***..ζ-+ =p t a in f out f C W N F t t 按15.5MPa 下流体平均温度 =(t f,out + t f,in )/2查表得。 假设出口温度为320，则=（292.4+320）/2=306.2，差得=5.836KJ/Kg 。 20.24633.6*) 05.01(*836.5*685003016000 974.0..=-?+ =in f out f t t 由于 |320 -320.246|<0.5 满足条件 3.2燃料棒表面平均热流密度 = W/ 式中为堆芯内燃料棒的总传热面积 = 燃料棒表面最大热流密度 = W/ 燃料棒平均线功率 == W/m 燃料棒最大线功率 = W/m 根据以上已知的公式查表可计算得： = =
课程设计报告 ( 20 13 -- 2014 年度第二学期) 名称：核反应堆热工分析课程设计 题目：利用单通道模型进行反应堆稳态热工设计院系：核科学与工程学院 班级：实践核1101班 学号：1111440306 学生：佳 指导教师：王胜飞 设计周数：1周 成绩：
日期：2014 年 6 月19 日
一、课程设计的目的与要求 反应堆热工设计的任务就是要设计一个既安全可靠又经济的堆芯输热系统。对于反应堆热工设计，尤其是对动力堆，最基本的要安全。要求在整个寿期能够长期稳定运行，并能适应启动、功率调节和停堆等功率变化，要保证在一般事故工况下堆芯不会遭到破坏，甚至在最严重的工况下，也要保证堆芯的放射性物质不扩散到周围环境中去。 在进行反应堆热工设计之前，首先要了解并确定的前提为： （1）根据所设计堆的用途和特殊要求（如尺寸、重量等的限制）选定堆型，确定所用的核燃料、冷却剂、慢化剂和结构材料等的种类； （2）反应堆的热功率、堆芯功率分布不均匀系数和水铀比允许的变化围； （3）燃料元件的形状、它在堆芯的分布方式以及栅距允许变化的围； （4）二回路对一回路冷却剂热工参数的要求； （5）冷却剂流过堆芯的流程以及堆芯进口处冷却剂流量的分配情况。 在设计反应堆冷却系统时，为了保证反应堆运行安全可靠，针对不同的堆型，预先规定了热工设计必须遵守的要求，这些要求通常就称为堆的热工设计准则。目前压水动力堆设计中所规定的稳态热工设计准则，一般有以下几点： （1）燃料元件芯块最高应低于其他相应燃耗下的熔化温度； （2）燃料元件外表面不允许发生沸腾临界； （3）必须保证正常运行工况下燃料元件和堆构件得到充分冷却；在事故工况下能提供足够的冷却剂以排除堆芯余热； （4）在稳态额定工况和可预计的瞬态运行工况中，不发生流动不稳定性。 在热工设计中，通常是通过平均通道（平均管）可以估算堆芯的总功率，而热通道（热管）则是堆芯中轴向功率最高的通道，通过它确定堆芯功率的上限，热点是堆芯中温度最高的点，代表堆芯热量密度最大的点，通过这个点来确定DNBR。 热工课程设计主要是为了培养学生综合运用反应堆热工分析课程和其它先修课程的理论和实际知识，树立正确的设计思想，培养分析和解决实际问题的能力。通过本课程设计，达到以下目的： 1、深入理解压水堆热工设计准则； 2、深入理解单通道模型的基本概念、基本原理。包括了平均通道（平均管）、热通道（热管）、热点等在反应堆设计中的应用； 3、掌握堆芯焓场的计算并求出体现在反应堆安全性的主要参数：烧毁比DNBR，最小烧毁比MDNBR，燃料元件中心温度及其最高温度，包壳表面温度及其最高温度等； 4、求出体现反应堆先进性的主要参数：堆芯流量功率比，堆芯功率密度，燃料元件平均热流密度（热通量），最大热流密度，冷却剂平均流速，冷却剂出口温度等； 5、掌握压降的计算；
第一章绪论（简答） 1. 核反应堆分类： 按中子能谱分快中子堆、热中子堆 按冷却剂分轻水堆(压水堆,沸水堆)、重水堆、气冷堆、钠冷堆 按用途分研究试验堆:研究中子特性、生产堆: 生产易裂变材料、动力堆:发电舰船推进动力2.各种反应堆的基本特征: 3.压水堆优缺点： 4.沸水堆与压水堆相比有两个优点：第一是省掉了一个回路，因而不再需要昂贵的蒸汽发生器。第二是工作压力可以降低。为了获得与压水堆同样的蒸汽温度，沸水堆只需加压到约72个大气压，比压水堆低了一倍。 5.沸水堆的优缺点： 6.重水堆优缺点：优点： ●中子利用率高（主要由于D吸收中子截面远低于H） ●废料中含235U极低，废料易处理 ●可将238U 转换成易裂变材料 238U + n →239Pu 239Pu + n →A+B+n+Q(占能量一半)
缺点： ●重水初装量大，价格昂贵 ●燃耗线（8000～10000兆瓦日／T（铀）为压水堆1/3） ●为减少一回路泄漏（因补D2O昂贵）对一回路设备要求高 7.高温气冷堆的优缺点：优点： ●高温，高效率（750～850℃，热效率40％） ●高转换比，高热耗值（由于堆芯中没有金属结构材料只有核燃料和石墨，而石墨吸收中子截面小。转换比0.85，燃耗10万兆瓦日/T（铀）） ●安全性高（反应堆负温度系数大，堆芯热容量大，温度上升缓慢，采取安全措施裕量大） ●环境污染小（采用氦气作冷却剂，一回路放射性剂量较低，由于热孝率高排出废热少）●有综合利用的广阔前景（如果进一步提高氦气温度～900℃时可直接推动气轮机；～1000℃时可直接推动气轮机热热效率大于50％；～1000－1200℃时可直接用于炼铁、化工及煤的气化） ●高温氦气技术可为将来发展气冷堆和聚变堆创造条件 8.钠冷快堆的优缺点：优点： ●充分利用铀资源 239Pu + n →A+B＋2.6个n 238U + 1.6个n →1.6个239Pu （消耗一个中子使1.6个238U 转换成239Pu ）●堆芯无慢化材料、结构材料，冷却剂用量少 ●液态金属钠沸点为895℃堆出口温度可高于560 ℃ 缺点： ●快中子裂变截面小，需用高浓铀（达～33％） ●对冷却剂要求苛刻，既要传热好又不能慢化中子，Na是首选材料，Na是活泼金属，遇水会发生剧烈化学反应，因此需要加隔水回路 9.各种堆型的特点、典型运行参数 第二章堆芯材料选择和热物性（简答） 1.固体核燃料的5点性能要求：教材14页 2.常见的核燃料：金属铀和铀合金、陶瓷燃料、弥散体燃料 3.选择包壳材料，必须综合考虑的7个因素：包壳材料的选择 ?中子吸收截面要小 ?热导率要大 ?材料相容性要好

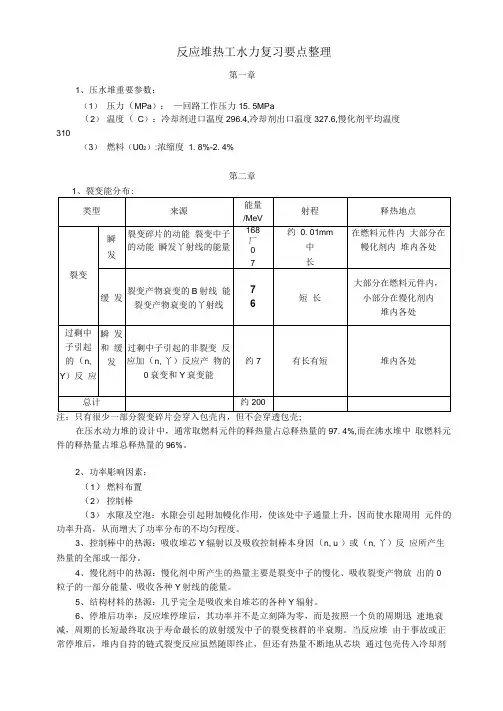

反应堆热工复习 第一章 一、核能的优缺点 1、优点：核能对环境的污染较少；不产生二氧化碳；能量密度高；运输成本低；运行时间长，不需要中途加料；热能产生不需要空气； 2、缺点：产生大量的放射性物质；热效率低；不便于调峰；潜在危险大； 二、比较成熟的动力堆型有那些，他们各有什么特点？ 压水堆：用轻水做冷却剂和慢化剂，冷却剂在流过堆芯时一般不发生饱和核态沸腾。 沸水堆：用轻水做冷却剂和慢化剂，堆芯中的水处于饱和沸腾状态，一回路工作压力比压水堆低很多，没有蒸汽发生器。重水堆：使用重水做慢化剂，使用天然铀作为燃料，冷却剂系统可由一或两个回路组成。 三、反应堆热工分析主要包括那些内容？ 分析燃料原件内的温度分布、冷却剂的流动和传热特性、预测在各种运行工况下反应堆的热力参数，以及在各种瞬态和事故工况，压力、温度、流量等热力参数随时间的变化过程。 四、第四代反应堆有哪些优点？有哪6种第四代反应堆堆型？ 第二章 一、影响堆功率分布的因素有哪些？试以压水堆为例简述他们各自对堆功率分布的影响。 因素：燃料布置、控制棒、水隙及空泡、燃料自屏效应 燃料布置：通过合理布置不同富集度的燃料可以有效的展平堆芯功率分布，提高反应堆热功率。 控制棒：合理的布置有利于堆芯径向功率的展平，但给轴向功率分布带来不利的影响。 水隙及空泡：水隙引起的附加慢化作用使得该处的中子通量上升，水隙周围的燃料原件功率上升。而空泡中蒸汽的密度比水小得多，慢化作用弱，其会导致周围燃料原件功率下降。 燃料自屏效应：热中子主要被棒外层燃料吸收，造成燃料块里层的燃料核未能充分有效地吸收热中子，使得燃料块内层功率较低。 二、反应堆在停堆后为什么还要继续冷却？停堆后的热源由哪几部分组成？他们各具有什么特点？ 1、因为反应堆停堆后反应堆会由于剩余中子引发裂变或是裂变产物的衰变等原因继续产热。 2、由燃料棒内储存的显热、剩余中子引发的裂变热，以及裂变产物、中子俘获产物的衰变热组成。 3、显热和剩余中子的裂变热将在30S之内传出，而衰变热将在停堆后的较长时间内持续产生，其功率随停堆时间的增加而逐渐减少。
反应堆热工水力学作业参考答案 第一章 绪论 1-2、二氧化铀的熔点、密度、热导率、比热的特性如何？ 答：未经辐射的二氧化铀熔点的比较精确的测定值为?±152805C 。辐射以后，随着固相裂变产物的积累，二氧化铀的熔点会有所下降，燃耗越深，下降得越多。熔点随燃耗增加而下降的数值约为：燃耗每增加10000兆瓦·日/吨铀，熔点下降32°C 。 二氧化铀的理论密度为10.983/cm g ，但实际制造出来的二氧化铀，由于存在孔隙，还达不到这个数值。加工方法不同，所得到的二氧化铀制品的密度也就不一样。 热导率：①未经辐照的二氧化铀，可以粗略的认为，温度在1600°C 以下，热导率随着温度的升高而减小，超过1600°C ，二氧化铀的热导率则随着温度的升高而又有某种程度的增大。②辐照对二氧化铀热导率的影响总的趋势是：热导率随着燃耗的增加而减小。应该指出二氧化铀热导率的影响与辐照时的温度有着密切的关系，大体来说，温度低于500°C 时，辐照对热导率的影响比较显著，热导率随着燃耗的增加而有较明显的下降，大于500°C 时，特别是在1600°C 以上，辐照的影响就变得不明显了。③氧铀比对氧化铀的热导率也有一定的影响，随着氧铀比的增加，氧化铀的热导率将显著减小。 二氧化铀的比热可以表示成温度的函数： 在25°C ＜t ＜1226°C 的情况下， 2 62 )15.273/(10610 51.238.304+?-?+=-t t c p 在1226°C ＜t ＜2800°C 的情况下， 4 10 3 62 310 59.110 12.110 71.2789.225.712t t t t c p ---?-?+?-+-= 在上面两式中，p c 的单位是)·/(C kg J ?，t 的单位是C ?。 1-3、反应堆对冷却剂的要求是什么？ 答：在选择合适的冷却剂时希望具有以下特性： ① 中子吸收截面小，感生放射性弱 ② 具有良好的热物性（比热大，热导率大，熔点低，沸点高，饱和蒸汽压力低等），以便 从较小的传热面带走较多的热量。 ③ 粘度低，密度高，使循环泵消耗的功率小 ④ 与燃料和结构材料的相容性好 ⑤ 良好的辐射稳定性和热稳定性 ⑥ 慢化能力与反应堆类型相匹配 ⑦ 成本低，使用方便，尽量避免使用价格昂贵的材料。 1-4、水作为冷却剂，有什么优缺点？ 答：水具有良好的热物性，价格便宜，使用方便，所需输送功率小。缺点主要有：①水的沸点低，为了使高温水保持液态，一回路设备，包括反应堆本体，须在高的压力下运行。②存在沸腾临界问题，使得提高堆内释热功率的可能性受到限制。③水在高温下的腐蚀作用相当
重庆大学《核反应堆热工分析》期末复习要点 第二章堆的热源及其分布 1、裂变能的近似分配（16页） 2、了解堆芯功率的分布及其影响因素（17页4个公式中的参数物理意义及变化影响） 3、影响功率分布的因素（19页——21页的黑体标题，内容了解） 4、停堆后的功率（25页） 5、剩余裂变功率的衰减（25页——26页） 6、衰变功率的衰减（27页） 第三章堆的传热过程 1、导热的概念（30页） 2、记忆热传导微分方程（30页公式3-1） 3、公式3-3和公式3-12的推导（31页、33页） 4、Dittus-Boelter公式；沸腾曲线（34页；37页） 5、产生沸腾的下限公式（39页公式3-26） 6、沸腾临界的定义以及快速烧毁和慢速烧毁（40页——41页） 7、过渡沸腾传热的定义（41页） 8、选择包壳材料要考虑的因素（48页，共7点） 9、热静效应（51页） 10、燃料芯块的肿胀含义（52页） 11、积分热导率的定义，以及定义积分热导率的意义（58页） 第四章堆内流体的流动过程及水力分析 1、单相流体的流动压降组成（87页——92页的黑体标题，共4点） 2、Darcy-Weisbach公式及各项参数意义（87页公式4-4） 3、Blausius关系式及使用范围（88页） 4、截面突然扩大或缩小时的局部压降计算公式（92页——93页，公式4-21和公式4-26） 5、多相流的定义（99页）
5、什么叫流型以及四种主要流型（99页——100页） 6、静态含汽量、流动含汽量、平衡含汽量、空泡份额、滑速比定义式（101页——102页） 7、公式4-49的推导（103页） 8、自然循环的概念，影响自然循环的因素及解决办法（120页——123页） 9、临界流的定义（123页） 10、单相流体的临界流（124页） 11、引起流动不稳定性的原因（133页） 12、两相流不稳定性的分类和定义（133页——134页） 13、流量漂移的特点（134页） 14、水动力稳定性准则（136页公式4-176） 第五章 堆芯稳态热工分析 1、热工设计准则（144页——145页） 2、热管和热点的定义（154页） 3、热流密度核热点因子N q F 的计算式（155页公式5-26） 4、焓升热管因子N H F ?的计算式（155页） 5、降低热管因子和热点因子的途径（157页） 6、只有流动交混因子E H F ?的值小于1，其他都大于1（158页） 7、W —3公式中的平衡含汽量e x 的范围以及3种修正（168页——170页） 8、核反应堆热工参数的选择（174页——175页） 9、蒸汽发生器中温差的最小值的取定及其范围（176页） 10、图5-12的,e R N 的选择及其原因（179页） 11、燃料元件的表面热流密度核DNBR 沿轴向变化示意图（179页） 第六章 堆芯瞬态热工分析 1、棒状元件的导热微分方程（202页公式6-2） 2、四类电厂工况考虑反应堆的安全性（218页——219页） 3、专设安全系统（220页，共3个）
核反应堆物理分析答案 第一章 1-1.某压水堆采用UO 2作燃料，其富集度为2.43%（质量），密度为10000kg/m3。试计算：当中子能量为0.0253eV 时，UO 2的宏观吸收截面和宏观裂变截面。 解：由18页表1-3查得，0.0253eV 时：(5)680.9,(5)583.5,(8) 2.7a f a U b U b U b σσσ=== 由289页附录3查得，0.0253eV 时：()0.00027b a O σ= 以c 5表示富集铀内U-235与U 的核子数之比，ε表示富集度，则有： 5 55235235238(1) c c c ε=+- 151 (10.9874(1))0.0246c ε -=+-= 25528 3222M(UO )235238(1)162269.91000()() 2.2310()M(UO ) A c c UO N N UO m ρ-=+-+?=?= =? 所以，26 352(5)() 5.4910 ()N U c N UO m -==? 28352(8)(1)() 2.1810()N U c N UO m -=-=? 28 32()2() 4.4610()N O N UO m -==? 2112()(5)(5)(8)(8)()() 0.0549680.9 2.18 2.7 4.460.0002743.2()()(5)(5)0.0549583.532.0() a a a a f f UO N U U N U U N O O m UO N U U m σσσσ--∑=++=?+?+?=∑==?= 1-2.某反应堆堆芯由U-235,H 2O 和Al 组成，各元素所占体积比分别为0.002,0.6和0.398，计算堆芯的总吸收截面(E=0.0253eV)。 解：由18页表1-3查得，0.0253eV 时： (5)680.9a U b σ= 由289页附录3查得，0.0253eV 时：1 1 2() 1.5,() 2.2a a Al m H O m --∑=∑=,()238.03,M U = 33()19.0510/U kg m ρ=? 可得天然U 核子数密度28 3()1000()/() 4.8210 ()A N U U N M U m ρ-==? 则纯U-235的宏观吸收截面：1(5)(5)(5) 4.82680.93279.2()a a U N U U m σ-∑=?=?= 总的宏观吸收截面：120.002(5)0.6()0.398()8.4()a a a a U H O Al m -∑=∑+∑+∑= 1-6题
华蛀也力*孑 课程设计报告 （20 13 -- 2014 年度第二学期） 名称：核反应堆热工分析课程设计 题目：利用单通道模型进行反应堆稳态热工设计 院系：_____________________ 班级：实践核1101班 _______________________ 学号：1111440306 _______________________ 学生姓名：_____________________ 指导教师：_____________________ 设计周数：________________________ 成绩：________________________ 日期：2014 年6月19日
、课程设计的目的与要求 反应堆热工设计的任务就是要设计一个既安全可靠又经济的堆芯输热系统。对于反应堆热工设计，尤其是对动力堆，最基本的要求是安全。要求在整个寿期内能够长期稳定运行，并能适应启动、功率调节和停堆等功率变化，要保证在一般事故工况下堆芯不会遭到破坏，甚至在最严重的工况下，也要保证堆芯的放射性物质不扩散到周围环境中去。 在进行反应堆热工设计之前，首先要了解并确定的前提为： （1）根据所设计堆的用途和特殊要求（如尺寸、重量等的限制）选定堆型，确定所用的核燃料、冷却剂、慢化剂和结构材料等的种类； （2 ）反应堆的热功率、堆芯功率分布不均匀系数和水铀比允许的变化范围； （3 ）燃料元件的形状、它在堆芯内的分布方式以及栅距允许变化的范围； （4）二回路对一回路冷却剂热工参数的要求； （5 ）冷却剂流过堆芯的流程以及堆芯进口处冷却剂流量的分配情况。 在设计反应堆冷却系统时，为了保证反应堆运行安全可靠，针对不同的堆型，预先规定了热工设计必须遵守的要求，这些要求通常就称为堆的热工设计准则。目前压水动力堆设计中所规定的稳态热工设计准则，一般有以下几点：（1 ）燃料元件芯块内最高应低于其他相应燃耗下的熔化温度； （2）燃料元件外表面不允许发生沸腾临界； （3）必须保证正常运行工况下燃料元件和堆内构件得到充分冷却；在事故工况下能提供足够的冷却剂以排除堆芯余热； （4 ）在稳态额定工况和可预计的瞬态运行工况中，不发生流动不稳定性。 在热工设计中，通常是通过平均通道（平均管）可以估算堆芯的总功率，而热通道（热管）则是堆芯中轴向功率最高的通道，通过它确定堆芯功率的上限，热点是堆芯中温度最高的点，代表堆芯热量密度最大的点，通过这个点来确定 DNBR。 热工课程设计主要是为了培养学生综合运用反应堆热工分析课程和其它先修课程的理论和实际知识, 树立正确的设计思想，培养分析和解决实际问题的能力。通过本课程设计，达到以下目的： 1、深入理解压水堆热工设计准则; 2、深入理解单通道模型的基本概念、基本原理。包括了平均通道（平均管）、热通道（热管）、热点等在反应堆设计中的应用； 3、掌握堆芯焓场的计算并求出体现在反应堆安全性的主要参数：烧毁比DNBR最小烧毁比 MDNBR 燃料元件中心温度及其最高温度，包壳表面温度及其最高温度等； 4、求出体现反应堆先进性的主要参数：堆芯流量功率比，堆芯功率密度，燃料元件平均热流密度（热通量），最大热流密度，冷却剂平均流速，冷却剂出口温度等； 5、掌握压降的计算; 6、掌握单相及沸腾时的传热计算。 7、理解单通道模型的编程方法。
第一章 核反应堆是一个能维持和控制核裂变链式反应，从而实现核能到热能转换的装置。 传热机理—热传导、热对流、热辐射 世界上第一座反应堆是1942 年美国芝加哥大学建成的。 核反应堆按照冷却剂类型分为轻水堆、重水堆、气冷堆、钠冷堆 按照用途分为实验堆、生产堆、动力堆 按中子能量分类：热中子堆、中能中子堆、快中子堆 以压水堆为热源的核电站称为压水堆核电站主要有核岛和常规岛 核岛的四大部件为蒸汽发生器、稳压器、主泵、堆芯 五种重要堆型压水堆沸水堆重水堆高温气冷堆钠冷快中子增值堆 水作为冷却剂慢化剂的优缺点： 轻水作为冷却剂缺点是沸点低，优点具有优良热传输性能，且价格便宜。描述反应堆性能的参数 反应堆热功率[MWh]：反应堆堆芯内生产的总热量 电厂功率输出[MWe]：电厂生产的净电功率 电厂净效率[%]：电厂电功率输出/反应堆热功率 容量因子[%]：某时间间隔内生产的总能量/[(电厂额定功率)×该时间间隔] 功率密度[MW/m3]：单位体积堆芯所产生的热功率 线功率密度[kW/m]：单位长度燃料元件内产生的热功率 比功率[kW/kg]：反应堆热功率/可裂变物质初始总装量 燃料总装量[kg]：堆芯内燃料总质量 燃料富集度[%]：易裂变物质总质量/易裂变物质和可转换物质总质量 比燃耗[MWd/t]：堆芯工作期间生产的总能量/可裂变物质总质量 本章主要内容 1.压水堆的主要特征 2 沸水堆和重水堆的主要特征 3 热工水力学分析的目的与任务（这个可以忽略） 第二章（本章可以覆盖部分计算题） 热力学第一定律：热力系内物质的能量可以传递，其形式可以转换，在转换和传递过程中总能量保持不变。 热力学第二定律（永动机不可能制成）：不可能将热从低温物体传至高温物体而不引起其它变化；不可能从单一热源取热，并使之完全转变为有用功而不产生其它影响；不可逆热力过程中的熵的微增量总是大于零。 最基本的状态参数：压力（压强Pa，atm，bar，at）比体积（m3/kg）温度 内能：系统内部一切微观粒子的一切运动形式所具有的能量总和，U 焓：热力学中表示物质系统一个状态参数–H，数值上等于系统内能加上压强与体积的乘积。 H = U + pV 熵：表示物质系统状态的一个物理量–S，表示该状态可能出现的程度。dS = dQ=T 水物性插值计算（可能有计算题） 注意原则：采用内插，尽可能避免外推；绝对不能用两相数据插值；
1 目前国际上主要核反应堆有哪些类型？压水核反应堆基本组成部分有那些？ 压水堆、沸水堆、那类快堆、气冷堆、重水堆 压水堆动力装置有一回路、 二回路系统及其他一些辅助系统所组成和主循环泵等设备及他们 之间的关系所组成。二回路系统由蒸汽发生器（二次侧） 、汽轮机、冷凝水泵、给水预热器 和给水泵等设备及他们之间的管系所组成。 2 压水反应堆本体有哪些部分组成？压水反应堆堆芯由哪些部分组成？ 反应堆的本体结构由堆芯、堆内构件、反应堆压力容器以及控制棒驱动机构等几部分组成。 压水堆堆芯由燃料组件、控制棒组件、可燃毒物组件、中子源组件和阻力塞件等组成。 3 堆芯上下支撑结构分别又哪些部分组成？ 堆芯下支撑结构包括：堆芯吊篮、堆芯围板、下栅格板、支撑住、分配孔板、下支撑板、热 屏蔽、堆芯支撑柱等。 堆芯上支撑结构：上栅格板、控制棒导向管、支承筒、上支承板和压紧弹簧。 4 核燃料有哪些基本形式，各有何优缺点？ 金属性燃料： 优点 ，密度较大，硬度不高，容易加工。 缺点 ，（ 1）铀的化学性质活泼；在较 高温度下， 他会与氧、 氮等发生强烈的化学反应； （ 2）金属铀的导热性能较差， 热导率比铁、 铜都低。（ 3）金属铀在一定温度下会发生相变。 陶瓷燃料： 优点 （ 1）熔点高（ 2）热稳定祥和辐照稳定性好，有利于加深燃耗（ 3）有良好 的化学稳定性，与包壳和冷却剂材料的相容性也很好 缺点 ，热导率较低 弥散型燃料： 优点 ，熔点高，与金属的相容性好抗腐蚀和抗辐照； 辐射损伤只限于弥散相附 近，而起结构材料作用的基体相基本上不受辐照的影响。 当燃耗逐渐加深时， 燃料元件不会 发生明显的肿胀，提高了燃料元件的寿命。由于基体相通常为金属材料，热导率有所提高。 基体有韧性， 燃料的机加工性能高， 可用它轧制成具有高效率密度的板状原件。 弥散型燃料 可以多样化。 缺点 ，金属或合金基体所占的份额高，为了提高堆芯功率密度，需采用高浓铀 5. 何为燃料元件包壳及其工作环境，设计要求及功用？常用包壳材料？ 作用：①保护核燃料不受化学腐蚀与机械侵蚀，②包容裂变气体及其其他裂变产物，③保 持核燃料形状。 工作条件 ; ①受中子强辐照②受高温高速冷却剂的腐蚀和侵蚀③裂变产物的腐蚀④承受热、 机械应力 设计要求：①具有良好的核性能，除了具有低中子吸收截面外，感生放射性弱, ② 与核材料相容性要好，能耐较高温度 ③ 具有较好的导热性能 ④ 具有良好的力学性能， 即能够提供合适的力学强度和韧性， 保持燃料原件的结构完整。 ⑤ 应有良好的抗腐蚀能力，包壳对冷却剂应是惰性的 ⑥ 具有良好的辐照稳定性 ⑦ 容易加工成型，成本低廉，便于后处理 燃料外面通常都有一些把燃 料与冷却剂隔离开的金属保护层， 功能： （1）防止冷却剂对燃料的侵蚀以及二者间的有害作用； 泄；（3）保持燃料元件的几何形状并使之有足够的机械强度与刚性。 常用的包壳材料：铝，镁，镐，不锈钢，镍基合金，石墨。 6. 棒状燃料原件由哪那些部分组成？ 棒状燃料原件由燃料芯块、燃料包壳管、压紧弹簧、隔热片（在有些堆中采用） 、端塞等及 部分组成。 7. 堆内热源的由来和分布？ 堆的热源来自裂变过程中释放出来的能量，每次裂变释放出来的总能量约为 200Mev 。其中， 裂变碎片的动能约占总能量的 84%它在铀中的射程很短，所以可以认为这部分能量是在发 生裂变处就地释放出来的， 只有一少部分裂变碎片会穿入包壳内， 但不会穿透包壳。 裂变中 子在和慢化剂的头几次碰撞中就是去了大部分的能量。 由裂变中子产生的热量的分布取决于 使的在燃耗较深的条件下仍能 称它为燃料包壳。 包壳有如下 2）避免燃料中裂变产物的外
课程设计报告 名称：核反应堆热工分析课程设计 题目：利用单通道模型进行反应堆稳态热工设计院系：-------------------- 班级：---------- 学号：--------- 学生姓名：----------- 指导教师：-------- 设计周数：-------- 成绩： 日期：2014年6 月25日
一、课程设计的目的与要求 反应堆热工设计的任务就是要设计一个既安全可靠又经济的堆芯输热系统。对于反应堆热工设计，尤其是对动力堆，最基本的要求是安全。要求在整个寿期内能够长期稳定运行，并能适应启动、功率调节和停堆等功率变化，要保证在一般事故工况下堆芯不会遭到破坏，甚至在最严重的工况下，也要保证堆芯的放射性物质不扩散到周围环境中去。 在进行反应堆热工设计之前，首先要了解并确定的前提为： （1）根据所设计堆的用途和特殊要求（如尺寸、重量等的限制）选定堆型，确定所用的核燃料、冷却剂、慢化剂和结构材料等的种类； （2）反应堆的热功率、堆芯功率分布不均匀系数和水铀比允许的变化范围； （3）燃料元件的形状、它在堆芯内的分布方式以及栅距允许变化的范围； （4）二回路对一回路冷却剂热工参数的要求； （5）冷却剂流过堆芯的流程以及堆芯进口处冷却剂流量的分配情况。 在设计反应堆冷却系统时，为了保证反应堆运行安全可靠，针对不同的堆型，预先规定了热工设计必须遵守的要求，这些要求通常就称为堆的热工设计准则。目前压水动力堆设计中所规定的稳态热工设计准则，一般有以下几点： （1）燃料元件芯块内最高应低于其他相应燃耗下的熔化温度； （2）燃料元件外表面不允许发生沸腾临界； （3）必须保证正常运行工况下燃料元件和堆内构件得到充分冷却；在事故工况下能提供足够的冷却剂以排除堆芯余热； （4）在稳态额定工况和可预计的瞬态运行工况中，不发生流动不稳定性。 在热工设计中，通常是通过平均通道（平均管）可以估算堆芯的总功率，而热通道（热管）则是堆芯中轴向功率最高的通道，通过它确定堆芯功率的上限，热点是堆芯中温度最高的点，代表堆芯热量密度最大的点，通过这个点来确定DNBR。 热工课程设计主要是为了培养学生综合运用反应堆热工分析课程和其它先修课程的理论和实际知识，树立正确的设计思想，培养分析和解决实际问题的能力。通过本课程设计，达到以下目的： 1、深入理解压水堆热工设计准则； 2、深入理解单通道模型的基本概念、基本原理。包括了平均通道（平均管）、热通道（热管）、热点等在反应堆设计中的应用； 3、掌握堆芯焓场的计算并求出体现在反应堆安全性的主要参数：烧毁比DNBR，最小烧毁比MDNBR，燃料元件中心温度及其最高温度，包壳表面温度及其最高温度等； 4、求出体现反应堆先进性的主要参数：堆芯流量功率比，堆芯功率密度，燃料元件平均热流密度（热通量），最大热流密度，冷却剂平均流速，冷却剂出口温度等； 5、掌握压降的计算； 6、掌握单相及沸腾时的传热计算。
