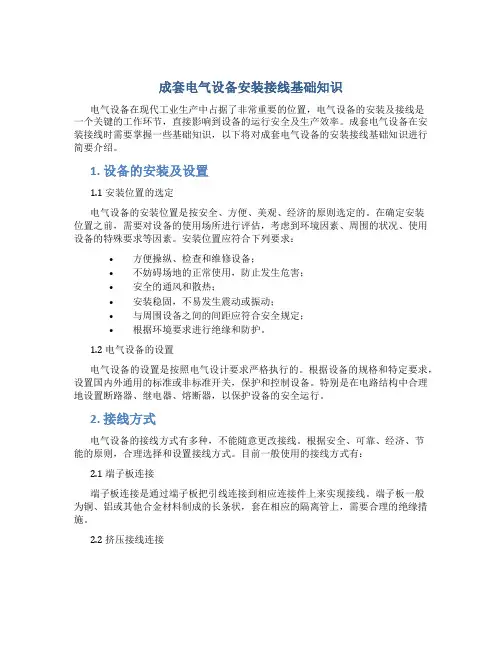

成套电器设备安装接线基础知识培训教材
培训教材
成套安装接线基础知识
作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。要学会看懂、领会有关的图纸。图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。
从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。
在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。
要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。（2 ）每位员工必须知道什么是三按生产：
按图纸生产；按工艺生产；按技术规范生产。质量管理方面“五不”，①材料不合格不投料；②上道工序不
合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。在日常工作中要有一个比较合理的、完整的装配接线计划。电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母
线等。它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，
也就是一次方案回路。为了使电力生产、传输、分
配和使用的各环节安全、可靠、连续、稳定、经济、灵活的运行，并随时监视其
工作情况，在主系统外还需装置相当数量的其它设备，如测量仪表、自动装置继电保护远动及控制信号器具等，这些设备通常与电流、电压互感器的二次绕组直流回路或厂用所用的低压回路连接起来，它们构成的回路称为二次回路，接线称二次接线。描述二次回路的图纸称为二次接线或二次回路（其中包括辅助回路）图。
二次接线的图纸一般有三种形式，即原理图、原理展开图和安装接线图（我们通常所用的是二次接线图）。
在二次接线图中所使用的图形符号和文字符号，它不但用于代表二次接线图中的各电器设备与元件的所在位置，而且反映它所发挥的作用。在二次接线图中，断路器、隔离开关、接触器的辅助触头及继电器的触点，所表示的位置是这些设备在正常状态的位置。所谓正常状态就是指断路器、隔离开关、接触器及继电器处于断路和失电状态。所谓常开、常闭触点是指这些设备在正常状态即断路或失电状态下辅助触点是短开或闭合
的。
二次接线的原理图是用来表示继电保护测量仪表、自动装置的工作原理的。通常是将二次接线和一次接线中与二次接线有关部分画在一起。在原理图上，所有仪表、继电器和其他电器都是以整体形式表示的，其相互联系的电流回路、电压回路、直流回路都是综合在一起，而且还表示有关的一次回路的部分。这种接线图的特点是能够使看图者对整个装置的构成和动作过程有一个明确的整体概念，
它是绘制展开图和安装接线图的基础。
开图是根据原理图而绘制的图纸。展开图一般情况：一方面表示保护及测量装置接的电流、电压互感器在一次系统图中的位置；另一方面表示保护控制回路的展开图。展开图可分为交流、直流两大部分。交流回路展开图一般指的是交流电流回路和交流电压回路的接线图。直流回路展开图指的是控制回路、保护回路、信号回路等接线图。
安装接线图一般包括屏（台，箱）面布置图、屏（台、箱）背视布置图、背面接线图和端子排列图，它是制造安装的主要图纸，也是运行调试检修的主要参考图纸。安装接线图一般由制造厂根据展开图、正面、背面所布置的元器件相应位置而绘制的图纸，是供指导生产检验而用的，同时随产品提供订货单位，是安装调试运行的主要参考图。端子排列图是二次电缆在屏上接线图，主要供施工单位使用，也是调试检修的主要参考图。
平面布置图是表明各种电器设备与线路平面布置的图纸，是进行电器安装的重要依据，也就是我们成套电器设备厂必需参考的图纸，它表明各种电器设备的平面位置、安装方式和其相互关系的图纸，以便厂家在生产过程中必需考虑进出线方式和柜体生产的方案。（即是否有后门装附柜）
在日常工作生产中应该使每位生产人员懂得电器元件的名称、型号、符号、作用与结构，而且还要弄清楚原理，如电压互感器、电流互感器。电压互感器将高压电变为标准的低压电（100V ）。电流互感器，将高压电流或低压大电流变为标准的低压小电流（5A 、1A ）。对计量仪表，对系统的电压、电流、电能等进行测量及与继电器配合，对系统和设备的过电压、过电流、单相接地等故障进
行保护，使二次电路与一次电路隔离，保护二次电路安全运行。同时经互感器变成了标准的低电压、低电流，从而使得电器测量仪表和继电器的电压等级与电流等级有了统一的标准。电压互感器相当于一个电压源，基本处于开路运行，所接负载均为阻值很大的负载，如电压表、电压继电器的线圈等等。这些负载元件均为并联连接，所以不能短接，否则将烧坏互感器，因此电压互感器二次侧不允许短路并应装熔断器（除计量回路外）。电流互感器相当于一个电流源，所接负载阻值极小，如电流表、电流继电器等，这些元件均为串联连接，所以电流互感器二次侧不能开路，否则将会产生高电压，互感器二次侧不安装熔断器、开关之类的元件，当需要切换时，应采取短接，在安装接线中应注意互感器的极性。
继电器：继电器目前在国内来讲种类繁多，有控制继电器与保护继电器，用于保护装置称保护继电器；用于控制称控制继电器。继电器根据功能的不同分为度量继电器和有或无继电器： 1.度量继电器指能度量（或压
力等）大小，并与预定值相比后而动作的继电器。电压继电器：当电路中电压超过或低于整定值而动作的继电器；功率方向继电器：当电流流向某一方向的功率超过整定值而动作的继电器；阻抗继电器：反应故障点至保护装置安装地点距离阻抗，并根据距离远近（阻抗大小）而确定动作时间的继电器；差动继电器：电路中不同地点的电流差值超过整定值而动作的继电器。 2.有或无继电
器：有或无继电器是接受度量继电器动作
之后发出命令而动作，作用于开关跳闸延时、信号等功能的继电器，或者说它是一种接通电源（有电）就动作的继电器，不具备度量电路参数功能。如时间继电器：除信号以外，其触点经过一定延时而闭合或断开的继电器；中间继电器：用来增加信号数量或将信号放大的继电器；信号继电器：用来发出信号或作用于信号系统显示的继电器。
在控制辅助回路中，保护回路除继电器外，少不了控制开关，其作用主要用来接通、切断主开关，如控制按钮、开关、万能开关
LW5 、LW12 等，除以上控制保护元件，还有电工仪表、指示仪表、记录仪表、积算仪表，对发电机来说还需要装有频率表。
指示仪表有：电流、电压、功率、相位等。记录仪表：用来记录电量或经过变换将非电量转为电量的仪表。其记录方式有笔录式、打点式、积算仪表、电度表等。
信号设备：其种类一般分为正常运行显示设备、信号设备、事故信号设备、指挥信号设备等。正常运行信号设备一般为不同颜色的信号灯。光示牌常用于电源指示，并有通断位置指示，设备运行与停止状态。事故信号设备包括事故预告信号设备与事故信号设备。事故信号在某些情况下又称中央信号，当电器设备或系统出现某些事故预兆或某些不正常情况，如绝缘不良、中性点不接地。三相系统中一相接地故障、轻度过负荷、设备温度升高，但尚未造成设备或系统即刻不能运行的严重程度所发出的信号称事故预告信号系统，当设备或系统的故障已经发生，自动开关已跳闸所发出信号为事故信号，事故预告信号和事故信号一般由灯光信号和音响信号来组成，音响信号可唤起值班或操作人员注意，灯光信号可指示事故的类别、性质、事故发生的地点等。事故信号、预告信号可采用不同音响的信号设备，如事故信号采用蜂鸣器、电笛、电喇叭等，预告信号采用电铃。
作为一个成套设备生产厂家的技术人员及员工必须能看懂会应用电器图形的名称、型号、形式、作用及电器元件的型号、符号、作用、性能等相应的技术参数。了解清楚主电路的组合方案与形式、进出线路的方案与方式（架空、出线电缆出线）、设备的安装状况、排列形式（有靠墙离墙）、一排安装或面对面安装；主要元
器件的型号、规格、用途；安装时必须理解内部的结构，以便在安装前构成一个完整的、合理的、正确的安装方案。在装配前参照一次方案、结合规范书及有关资料，将所装配的元器件认真核对（型号、技术数据、电压、电流等级数、数量及型式等）。确定安装方案、元器件的排列、摆放；布局一定要合理、美观，层次
要分明，直观性要强，给客户一种美的感觉，并要尽可能考虑维修及进出线所需空间。在装配前首先要参照一次方案图，结合规范书及有关资料，如用户有特殊要求，除认真校对所选的元件的型号、规格、数量外，并应将其说明书、合格证等妥善整理保管，并及时交给有关部门，以利有一个完整的随机资料提供给客户。
在装配时，应考虑到元器件的电器间隙、爬电距离、飞弧距离，及主母线、分支母线走向布局等，高压元件
装配时应注意对地及相间有效的安全距离。安装
时所采用标准件的规格一定要匹配，一定要采用度锌件，留纹一定要标准，即 1 —5扣，并必须有防松措施。
元件接地的部件应保持良好的接地连续性，接地部位不应有喷涂物在其表面，并应涂上防锈油，以确保保护措施的可靠性。开关柜上操作电器主体最高不得大于2M，最低不得小于0.4M。所安装好的开关、断路器要
做到三相同步性一致，分合要到位，并要符合其本体的技术参数，操作机构一定要轻、灵活、无卡位，操作力小；防误装置要安全可靠，操作程序要合理并要反复操作验证，以确保产品到用户安装使用时无异议。同一批产品元器件安装的位置、方式、方案要尽可能一致。柜、屏、箱进入车间装配工作区时，摆放一定要整齐、美观，以体现企业、员工的技术形象与素质，装配时一定要注意保护元器件的完整，如有损坏，要及时向有关人员说明原因，更不能隐瞒以免引起严重的事故，并立即申报供应部门及时补添损坏了的元件。母线的制作、母线的选择一定参照用户的图纸（即一次方案）及规范书要求规格选配（除无注明外），如无图纸
要求，按厂部有关工艺守则所编制规格选配。制作加工一定要符合工艺要求，弯曲处不准出现裂纹，侧弯处皱纹高度不超过厚度的1%,母线表面不应有明显的锤痕、凹坑等缺陷；搭接面要平整，做到能自然吻合、
连接紧密可靠、接触良好、并有防松措施。母线排列要层次分明、整齐美观。用绝缘导线连接时应符合有关压接标准要求（冷压或压后搪锡）。导线绝缘层剥离的长度及线鼻间隙应符合工艺要求。不同层次的母线连
接的端面应有防电腐蚀的措施。搪锡或涂导电膏，并应保证载流部件间连接时有足够的持久压力，母线的涂漆应均匀，无流痕、刷痕、起泡、皱纹等缺陷；搭接面不得涂漆，同一柜、屏内涂漆应一致，左右高低的差额不能超过5mm,所涂的颜色参照（GB12681-81 ）电工成套装置中的导线颜色：A、黄；B、绿；C、红。零
线或中性线淡蓝色，安全接地线用黄、绿双色线；直流、正极棕色；负极蓝色；接地中性线用淡蓝色，母线的排列层次，交流垂直，A、B、C、N ;上、中、下、最下，水平；左、中、右、最右，前后排列；远、中、近、最近，直流；正负垂直；排列上下，水平、左右，前后、远近排列，特殊情况特殊处理，即可倒相。母线折弯尽可能小于90°，三根母线的搭接应分支为前后、主为中。选用的螺钉一定要匹配，母线的打孔应参照有关工艺守则要求制作。母线载流的选择，以经验计算，600A以下（包括600A）铝为3A ;铜为5A （平
方毫米）铜线排载流量是铝的 1.3倍。
经验公式：母线厚X系数
如：40 X 4 = 40X 12= 480A 铜X 1.3, 480A X 1.3 = 624
母线在高温场所25C以上使用，载流量以系数1.8计算，并列使用时，二根、三根、四根，安全载流量分别乘以系数的0.8、
0.7、0.6计算。
配线工的基本工艺要求：成套配电设备的二次配线质量的好坏对电力系统的安全稳定起着举足轻重的作用，由于某个接线头紧固不牢接触不良都可能导致控制失灵，保护拒动，造成严重的后果。配线是配线工作的技术和艺术的综合体现，这就是要求每个配线工人不仅要熟练掌握配线技术，而且还要加强工艺修养，保证做到不错线、不错号牌，按照工艺要求要做到配线艺术美观、整齐，即合理又节约用量。
单根线的打圈，内径与接线螺丝要匹配，即大0.5—1.0毫米，并要做到顺时针。多芯线的做法，根据接线柱
的外径选用匹配的线鼻，用专用工具做好紧固措施，每个接线柱的接头最多不能多于2只，安装时必需有防
检措施。在日常的配
线中，选配的二次线径电压回路一般采用 1.5毫米，电流采用2.5毫米，电压互感器选用的线径最好为 2.5毫
米。在箱、屏内选用的二次线一般采用黑色线。在日常接线中，首先要按照二次接线图，做好二次标号头，写好元件号，根据二次接线图针对柜（屏）结合实际贴好元件号，二次标号头在接线就位后的方向一定要与二次图相符合，即水平方向从左至右垂直方向由下至上，形成一定规范，利用在试用与维护中使人们能一目了然，对我们的产品有了一个较好的形象。按国家规定有关要求二次线束在柜体内固定点不大于横30厘米，垂40厘米，用语连接
门上的电器，控制台板等可动部位的导线，应采用多根软线，敷设的长度应有适
当裕度，线束应有套塑料管等加强绝缘层。在可动部位两端应用卡子固定，多根的软线必需压接线鼻，电压回路选用匹配的“ U”型线鼻，电流回路选用匹配的羊眼线鼻，并将所有的多根线径插入线鼻内，用专用工具压紧。二次线束穿过金属板时一定要套上橡皮垫圈，以保护导线的绝缘性能，同时敷设在金属板架的线束的固定点，一定要有3~5毫米的绝缘垫层，并要牢固固定。二次回路的导线线端裸露部分之间，及导线端裸露部分与金属骨架的电气间隙，不应小于4mm，爬电距离不小于6mm。不允许有松动的现象。二次配线不
允许中间有接头，杜绝虚接的现象。总之布线工一定要按照国家有关规定结合本单位有关工艺要求，做到布局合理，层次分明、美观大方；横要平；竖要直。接线的质量要做到快、准确；不错线、不漏线；发现图纸有错及时反应到有关部门，确保二此图纸的准确性与合理性。接线的方法，建议做线鼻或羊眼，先从仪表门，
或从端子排（仪表门无元件时）处开始进行接线，这样二次线的利用率就相对提高，废线只留在元件端，同一批柜或屏接线的方式（即走线途径）一定要一致，完工后一定要对自己的工作进行检查、整理，作到自检、互检，然后报检，养成一个良好的工作作风。有关成套设备型号含义：
低压BSL : B表示低压；S表示双面维护；L表示动力。GGD: G1表示交流低压配电屏；G2表示元件固定、
固定接线；D表示电力用柜。
动力箱XL —10，X —箱式结构；L —动力配电；F—防尘；M —照明；R—嵌入式；W —户外。
GG —1A，GG:固定式咼压开关柜。
XGN : X —箱式开关柜；G—固定式；N —户内装置。
有关国家标准含义：
GB —国家标准；JG—建筑工业标准；DL —电力工业标准；JB—机械工业标准。
SDJ—水力工业标准。
在成套配电系统中，工作与控制的电压有交流（AC）直流（DC）之区分，“ J、Z ”、AC、DC、（+、一），交
流额定电压有380V、220V、10KV、6KV ,简称低压、高压。电路图有一次系统图、电器平面布置图、控制保护图（又称原理图）、二次接线安装图，我们作为参与生产、安装成套产品者应该知道、懂得、熟悉系统中大部分图形、文字、符号、代号、作用与功能、含义。
在电气施工图中常用的符号含义：
U :电压，单位“ V ”
I :电流，单位“ A”
R:电阻，单位“ Q”
U :额定电压
UE :额定工作电压
UI :额定绝缘电压
UC :额定辅助电路电压
IE :额定工作电流
I :电流瞬时值
ICW :额定短时耐变电流
COS ①：功率因素
AC :交流
DC :直流
IP :外壳防护等级
PE :保护导体
N :中性导体
PEN :接地的中性导体 安全工作电压：50V 安全工作电流：30MA 安全工作电阻：1700 Q 低压成套设备的分类
1、 直接接触防护：防止人体与带电部件产生危险的一种防护。
2、 间接接触防护：防止人体与裸露导电部件产生危险的一种防护。
污染等级
一、 按成套设备外型设计分为：
1、开启式成套设备
2、固定面板式成套设备 （柜式、柜组式、台式、箱式、箱组式） 二、 按安装方法可分为：
固定式部件 三、 按安装场所可分为： 户内式成套设备 四、 按安装条件可分为： 固定式成套设备 3、圭寸闭式成套设备 1、
1、
1、 2、 2、 2、 可移动部件和抽出式部件 户外式成套设备 可移式成套设备
按动作单元的电气连接形式可分为： F :固定连接 D :可分离连接 W :可抽出式连接
成套开关设备基础知识培训 2019年3月
1、成套开关设备（或称成套电器）概念 成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。 成套开关设备可分为： 1、低压成套开关设备 2、高压开关柜 3、SF 封闭式组合电器（GIS） 6 4、预装式变电站 2、电力系统 电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。 电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。 由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。 即是说，发电厂和用户间需经一定的网络连接。各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。这样的网络就称为“电力网”。 2、直流电与交流电 直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。直流电工作的供用电系统成为直流供电系统。 交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。交流电工作的供用电系统成为交流供电系统。 3、开关电器的作用
开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。 4、电气性能参数 额定电压——电力系统或电气设备所允许的最大电压值。我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。 额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。 额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。 额定短路关合电流——开关电器在合闸时，设备所能承受的短路电流峰值的最大值。 额定短时耐受电流（热稳定电流）——电气设备载流导体在在规定的使用和性能条件下，在规定的时间内，开关在合闸位置能够承载的电流的有效值（这个规定的时间叫额定短路持续时间）。 额定峰值耐受电流（动稳定电流）——电气设备载流导体在在规定的使用和性能条件下，能够承载的额定短时耐受电流第一个大半波的电流峰值。在该短路电流峰值冲击所产生电动力作用下，电气设备不致损坏。 额定绝缘水平——开关设备工作时能够承受高于额定电压的各种过电压作用，不会导致绝缘损坏。一般包括额定工频耐受电压和额定冲击耐受电压。 额定工频耐受电压——对设备按相关标准，施加高于其额定电压的工频（50Hz）电压，由此确定的设备所能承受过电压的能力的限值。 额定冲击耐受电压——在额定电压工作条件下，导体或设备发热不超过长期运行允许温度时，所允许通过的最大电流。 5.成套电器的种类 （1）、低压成套开关设备 按供电系统的要求和使用的场所分： 1、一级配电设备动力配电中心（PC），俗称低压柜。 2、二级配电设备动力配电柜和电动机（马达）控制中心（MCC）。 3、末级配电设备动力配电箱、照明配电箱、插座配电箱、电表计量箱等（俗称三箱）。 按结构特征和用途分类： 1、固定面板式开关柜如：PGL等 2、封闭式开关柜如：GGD、GFB、JYD等。 3、抽出式开关柜如：GCK、MNS、GCS、BLOKSET等。 4、动力、照明配电控制箱如：XL-21（动力箱）、XM（照明箱）、XC（插座箱）、XDD（电表计量箱）等。 （2）、高压成套开关设备 按柜体结构可分为：
开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。 从应用角度划分： (1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。 (2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。 (3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。 (6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。一般与进线柜并列安装，可以一台或多台电容器柜并列运行。电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。作自动控制功能时，也要注意合理分配各组电容器组的投切次数，以免出现一组电容器损坏，而其他组却很少投切的情况。 (7)计量柜：主要用来作计量电能用的(千瓦时)，又有高压、低压之分，一般安装有隔离开关、熔断器、CT、PT、有功电度表(传统仪表或数字电表)、无功电度表、
一次、二次安装接线基础知识 作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。要学会看懂、领会有关的图纸。图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。 从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。 要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。在日常工作中要有一个比较合理的、完整的装配接线计划。电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，也就是一次方案回路。为了使电力生产、传输、分配和使用的各环节安全、可靠、连续、稳定、经济、灵活的运行，并随时监视其工作情况，在主系统外还需装置相当数量的其它设备，如测量仪表、自动装置继电保护远动及控制信号器具等，这些设备通常与电流、电压互感器的二次绕组直流回路或厂用所用的低压回路连接起来，它们构成的回路称为二次回路，接线称二次接线。描述二次回路的图纸称为二次接线或二次回路（其中包括辅助回路）图。二次接线的图纸一般有三种形式，即原理图、原理展开图和安装接线图（我们通常所用的是二次接线图）。在二次接线图中所使用的图形符号和文字符号，它不但用于代表二次接线图中的各电器设备与元件的所在位置，而且反映它所发挥的作用。在二次接线图中，断路器、隔离开关、接触器的辅助触头及继电器的触点，所表示的位置是这些设备在正常状态的位置。所谓正常状态就是指断路器、隔离开关、接触器及继电器处于断路和失电状态。所谓常开、常闭触点是指这些设备在正常状态即断路或失电状态下辅助触点是短开或闭合的。 二次接线的原理图是用来表示继电保护测量仪表、自动装置的工作原理的。通常是将二次接线和一次接线中与二次接线有关部分画在一起。在原理图上，所有仪表、继电器和其他电器都是以整体形式表示的，其相互联系的电流回路、电压回路、直流回路都是综合在一起，而且还表示有关的一次
作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。电器成套设备主要分为：0.4kV、0.69KV、1.2KV 低压开关柜；3.6KV、7.2KV、12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。 产品型号主要有如下三大类： 1、低压类：PGL （不推荐使用）、GGD （安全可靠且性价比高，所以被广泛应用）、BFC （不 推荐使用）、GCL（K）（不推荐使用）、GBD、GCS （森源设计）、MNS （ABB技术）； 2、中高压类：GG-1A （F）（不推荐使用）、XGN2-12 （不推荐使用）、KYN1-12 （不推荐 使用八JYN2,6-12 （不推荐使用）、HXGN-12 （F）、XGN15-12 （SF6 ）、KYN18-12、KYN28-12 （目前市场上主流产品）、KYN □-24（正在成为发展趋势）、JYN1-40.5 （不推荐使用）、XGN □（JGN 口）-40.5 （不推荐使用）、KYN61-40.5 （目前市场上主流产品）、KYN96-40.5 ； 3、箱变类：YBM m2 （2 4、40.5）/0.4、ZGS9 （11）-12 （40.5）/0.4、10KV 中压开关站、35KV 高压开关站。 贰学习与掌握电气成套设备的基础知识 作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，
及三者之间的相互关系。这需要报价员平时多看多学多问。 在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。由它们按照原理关系所组成的回路称为一次回路或一次方案图。为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。由它们按照原理关系所组成的回路称为二次回路或二次方案图。 叁了解电气成套设备的价格组成 1、一二次元器件价格； 2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件 等； 3、母排价格，母排用量按一次方案图预算； 4、壳体价格，比如：GGD ：1800.00 元/台；KYN28-12 ：6500.00 元/台；HXGN-12 2500.00 元/台；KYN61-40.5 ：16500.00 元/台；GCK、GCS、MNS 需按一次方案由专业 壳体厂家进行报价；箱式变电站、非标箱（柜）按箱体尺寸计算。
照明线路的安装基本知识 一、常用导线名称、型号及用途 二、我国常用导线的规格（mm2） 1、1.5、2.5、4、6、10、16、25、35、50、70、95、120、150、185… 三、导线截面选择口诀：铝芯绝缘线在25°C时载流量与截面的倍数关系 10下五，100上二， 25、35，四、三界， 70、95，两倍半。 穿管、温度，八、九折。 裸线加一半。铜线升级算 四、单股铜芯导线的连接 1、单股导线的直接绞接连接法，适用于直径小于2.6mm的单股导线 2、单股导线的绑接连接法，适用于直径在2.6mm以上的单股导线连接 3、单股导线的T型连接法，适用于支线是直径1.6ｍｍ左右的单股细导线 4、单股导线的T型绑接连接法，适用于支线直径为5mm左右的粗导线 5、单股导线与软线的连接、 6、单股导线的终端接头连接方法 7、单股不等径的导线连接
五、导线绝缘层的恢复 绝缘带(黄蜡带或塑料带)应从左侧的完好绝缘层上开始包缠，应包入绝缘层30—40mm，起包时带与导线之间应保持约45°倾斜。 (2）进行每圈斜叠缠包，包一圈必须压叠住前一圈的l／2带宽。 六、线头与接线桩的连接 常见接线桩有3种形式，即平压式、瓦形和针孔式。相应地，单股导线、多股导线与不同接线桩的连接方法也有所不同。 （1）线头与螺钉平压式接线桩的连接。 （2）线头与瓦形接线桩的连接方法 （3）线头与针孔式接线桩连接 在插入针孔时应注意：一是注意插到底；二是不得使绝缘层进入针孔，针孔外的裸线头的长度不得超过3mm；三是凡有两个压紧螺钉的，应先拧紧近孔口的一个，再拧紧近孔底的一个。 七、照明灯具的安装 1、白炽灯 （1）、白炽灯座220V照明灯头离地高度的要求 ①在潮湿、危险场所及户外应不低于2.5m； ②在不属于潮湿、危险场所的生产车间、办公室、商店及住房等一般不低于2m； ③如因生产和生活需要，必须将电灯适当放低时，灯头的最低垂直距离不应低于 1 m。但应在吊灯线上加绝缘套管至离地2m的高度，并应采用安全灯头。若装用日光灯，则日光灯架上应加装盖板； ④灯头高度低于上述规定而又无安全措施的车间、行灯和机床局 部照明，应采用36V及以下的电压。 （2）、白炽灯座的接线要求 火(相)线接顶芯极，零线接螺纹极。 2、荧光灯安装 荧光灯由灯管、启辉器、镇流器、灯架和灯座(灯脚)等元件组成。

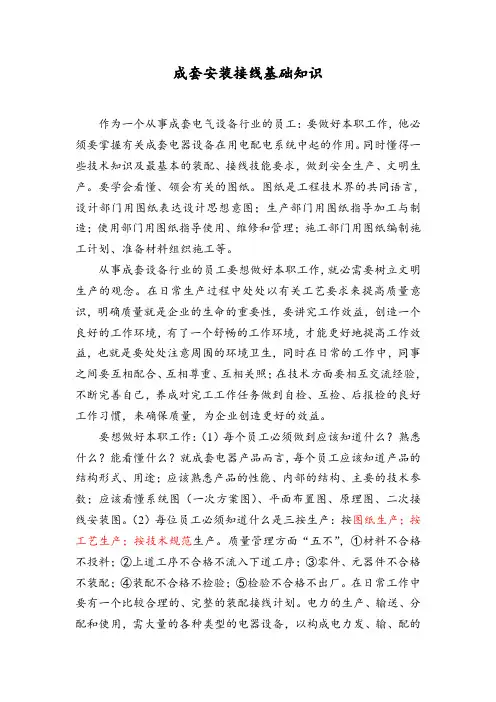

成套安装接线基础知识 培 训 教 材
培训教材 成套安装接线基础知识 作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。要学会看懂、领会有关的图纸。图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。 从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。 要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布臵图、原理图、二次接线安装图。（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配； ④装配不合格不检验；⑤检验不合格不出厂。在日常工作中要有一个比较合理的、完整的装配接线计划。电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，也就是一次方案回路。为了使电力生产、传输、分
成套开关设备基础知识培训 xxxx年3月
1、成套开关设备（或称成套电器）概念 成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。 成套开关设备可分为： 1、低压成套开关设备 2、高压开关柜 3、SF6封闭式组合电器（GIS） 4、预装式变电站 2、电力系统 电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。 电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。 由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，
再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。 即是说，发电厂和用户间需经一定的网络连接。各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。这样的网络就称为“电力网”。 2、直流电与交流电 直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。直流电工作的供用电系统成为直流供电系统。 交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。交流电工作的供用电系统成为交流供电系统。 3、开关电器的作用 开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。 4、电气性能参数 额定电压——电力系统或电气设备所允许的最大电压值。我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。 额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持
开关柜及相应电气元器 件知识汇总 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
开关柜及相应电气元器件知识汇总 图1：抽屉式开关柜 图2：固定式金属封闭环网高压开关柜 开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。 内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。 从应用角度划分： (1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。 (2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。 (3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。 (4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。 (5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。 (6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。一般与进线柜并列安装，可以一台或多台电容器柜并列运行。电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。作自动控制功能时，也要
成套安装接线基础知识 作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。要学会看懂、领会有关的图纸。图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。 从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。 要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。（2）每位员工必须知道什么是三按生产：按图纸生产；按工艺生产；按技术规范生产。质量管理方面“五不”，①材料不合格不投料；②上道工序不合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。在日常工作中要有一个比较合理的、完整的装配接线计划。电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母线等。它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线，也就是一次方案回路。为了使电力生产、传输、分配和使用的各环节安全、可靠、连续、稳定、经济、灵活的运行，并随时监视其工作情况，在主系统外还需装置相当数量的其它设备，如测量仪表、自动装置继电保护远动及控制信号器具等，这些设备通常与电流、电压互感器的二次绕组直流回路或厂用所用的低压回路连接起来，它们构成的回路称为二次回路，接线称二次接线。描述二次回路的图纸称为二次接线或二次回路（其中包括辅助回路）图。二次接线的图纸一般有三种形式，即原理图、原理展开图和安装接线图（我们通常所用的是二次接线图）。 在二次接线图中所使用的图形符号和文字符号，它不但用于代表二次接线图中的各电器设备与元件的所在位置，而且反映它所发挥的作用。在二次接线图中，断路器、隔离开关、接触器的辅助触头及继电器的触点，所表示的位置是这些设备在正常状态的位置。所谓正常状态就是指断路器、隔离开关、接触器及继电器处于断路和失电状态。所谓常开、常闭触点是指这些设备在正常状态即断路或失电状态下辅助触点是短开或闭合的。 二次接线的原理图是用来表示继电保护测量仪表、自动装置的工作原理的。通常是将二次接线和一次接线中与二次接线有关部分画在一起。在原理图上，所有仪表、继电器和其他电器都是以整体形式表示的，其相互联系的电流回路、电压回路、直流回路都是综合在一起，而且还表示有关的一次回路的部分。这种接线图的特点是能够使看图者对整个装置的构成和动作过程有一个明确的整体概念，它是绘制展开图和安装接线图的基础。 开图是根据原理图而绘制的图纸。展开图一般情况：一方面表示保护及测量装置接的电流、电压互感器在一次系统图中的位置；另一方面表示保护控制回路的展开图。展开图可分为交流、直流两大部分。交流回路展开图一般指的是交流电流回路和交流电压回路的接
最新必学的成套电气设备知识大全!
作为一个电器成套设备的报价员，首先要懂得什么叫电器成套设备。电器成套设备是指由壳体、母线、一二次元件、辅材等组成的完整设备，它运行在电网中起着接受和分配电能的作用，同时对电力设备起着控制和保护作用。电器成套设备主要分为：0.4kV、0.69KV、1.2KV低压开关柜；3.6KV、7.2KV、 12KV、24KV中压开关柜（目前发展趋势）、40.5KV高压开关柜，动力箱（柜）、照明箱、控制箱（柜、台）、保护屏、直流屏等。 产品型号主要有如下三大类： 1、低压类：PGL（不推荐使用）、GGD（安全可靠且性价比高，所以被广泛应用）、BFC（不推荐使用）、GCL（K）（不推荐使用）、GBD、GCS（森源设计）、MNS（ABB技术）； 2、中高压类：GG-1A（F）（不推荐使用）、XGN2-12（不推荐使用）、KYN1-12（不推荐使用）、JYN2,6-12（不推荐使用）、HXGN-12（F）、XGN15-12（SF6）、KYN18-12、KYN28-12（目前市场上主流产品）、KYN□-24（正在成为发展趋势）、JYN1-40.5（不推荐使用）、XGN□（JGN□）-40.5（不推荐使用）、KYN61-40.5（目前市场上主流产品）、KYN96-40.5； 3、箱变类：YBM□-12（2 4、40.5）/0.4、ZGS9（11）-12（40.5）/0.4、10KV 中压开关站、35KV高压开关站。 贰学习与掌握电气成套设备的基础知识
作为一个电器成套设备的报价员必须能够看懂并理解一次系统图、二次原理图、平面布置图，及三者之间的相互关系。这需要报价员平时多看多学多问。在电器成套设备中把母线、隔离开关（高压）、刀开关（低压）、断路器（空气开关）、电压互感器、电流互感器、电力变压器、交流接触器、保护继电器（热继电器）、避雷器等组成的设备叫一次设备。由它们按照原理关系所组成的回路称为一次回路或一次方案图。为了使一次系统能安全可靠、稳定地运行，随时监视一次系统运行状态，同时能随时控制一次系统所必须配备许多其他电器元件及设备，如：测量仪表（电流表、电压表、功率因素表、功率表、频率表等）、控制信号元件（信号灯、按钮、万能转换开关等）、继电保护装置等。由它们按照原理关系所组成的回路称为二次回路或二次方案图。 叁了解电气成套设备的价格组成 1、一二次元器件价格； 2、辅材价格，包括：二次线、端子、线鼻、线夹、绕线管、号码管、字码、扎带、标准件等； 3、母排价格，母排用量按一次方案图预算； 4、壳体价格，比如：GGD：1800.00元/台；KYN28-12：6500.00元/台；HXGN-12：2500.00元/台；KYN61-40.5：16500.00元/台；GCK、GCS、MNS 需按一次方案由专业壳体厂家进行报价；箱式变电站、非标箱（柜）按箱体尺寸计算。

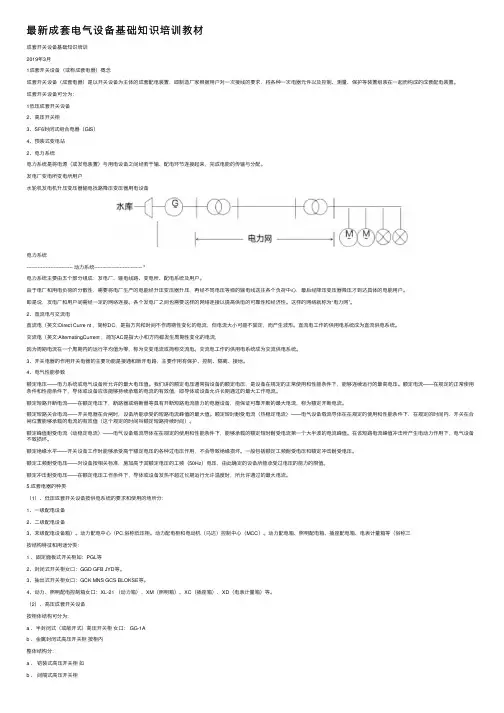

最新成套电气设备基础知识培训
成套开关设备基础知识培训 2019年3月
1、成套开关设备（或称成套电器）概念 成套开关设备（成套电器）是以开关设备为主体的成套配电装置，即制造厂家根据用户对一次接线的要求，将各种一次电器元件以及控制、测量、保护等装置组装在一起而构成的成套配电装置。 成套开关设备可分为： 1、低压成套开关设备 2、高压开关柜 封闭式组合电器（GIS） 3、SF 6 4、预装式变电站 2、电力系统 电力系统是将电源（或发电装置）与用电设备之间经若干输、配电环节连接起来，完成电能的传输与分配。 电力系统主要由五个部分组成：发电厂、输电线路、变电所、配电系统及用户。 由于电厂和用电负荷的分散性，需要将电厂生产的电能经升压变压器升压，再经不同电压等级的输电线送往各个负荷中心，最后经降压变压器降压才到达具体的电能用户。
即是说，发电厂和用户间需经一定的网络连接。各个发电厂之间也需要这样的网络连接以提高供电的可靠性和经济性。这样的网络就称为“电力网”。 2、直流电与交流电 直流电（英文:Direct Current，简称DC），是指方向和时间不作周期性变化的电流，但电流大小可能不固定，而产生波形。直流电工作的供用电系统成为直流供电系统。交流电（英文:AlternatingCurrent，简写AC）是指大小和方向都发生周期性变化的电流，因为周期电流在一个周期内的运行平均值为零，称为交变电流或简称交流电。交流电工作的供用电系统成为交流供电系统。 3、开关电器的作用 开关电器的主要功能是接通和断开电路，主要作用有保护、控制、隔离、接地。 4、电气性能参数 额定电压——电力系统或电气设备所允许的最大电压值。我们讲的额定电压通常指设备的额定电压，是设备在规定的正常使用和性能条件下，能够连续运行的最高电压。 额定电流——在规定的正常使用条件和性能条件下，导体或设备应该能够持续承载的电流的有效值，即导体或设备允许长期通过的最大工作电流。 额定短路开断电流——在额定电压下，断路器或熔断器等具有开断短路电流能力的电器设备，能保证可靠开断的最大电流，称为额定开断电流。 额定短路关合电流——开关电器在合闸时，设备所能承受的短路电流峰值的最大值。
高低压成套配电装置知识 高低压成套配电装置,又称成套开关设备或开关柜。是以开关设备为主体，将其它各种电器元件按一定主接线要求组装为一体而构成的成套电气设备，它用于配电系统，作接受 与分配电能之用。对线路进行控制、测量、保护及调整。主要有高、低压开关柜，箱变等 1. 开关柜的特点 (a) 开关柜作为封闭式半封闭式，对电器元件及辅助件保护性好，能有效地防止灰尘、雨水、动物 随意进入而影响供电的质量。 (b) 开关柜独立性好，能有效的防止因电路等故障使事故扩大。 (c) 开关柜联锁比效比较可靠、全面、安全性能高。 (d) 便于运输和安装。 (e) 能与微机结合，实现自动化管理。 (f) 开关柜为金属外壳，从强度和刚度都能满足要求，而且壳体都可确保安全可靠接 地。 2. 开关柜的分类 (a) 按柜体的结构特点分为开启式和封闭式两种。开启式柜体结构简单，造价低，一 次元件之间一 般不隔开，母线外露。封闭式的则将一次电器元件用隔板分隔成不同的小室，较开启式的 安全，可以防止事故的扩大，但造价要高。 (b) 按一次电器元件固定的特点分为固定式和手车式。固定式柜体一次元件安装完后，位置是不动的，但检修较为不便，而手车式的柜体断路器及操动机构全部在手车上（有时 包括互感器、仪表等），检修断路器及机构等元件时，可将手车推出柜外，所以比较安全、方便、缺点是增加活动触头使回路电阻增加。 (c) 按电压等级分为低压、及高压开关柜 (d) 按使用环境可分为户内式与户外式，以及一般环境型与特殊环境型（即矿用、温 热带、高原型） 3. 柜体 3.1柜体外形尺寸的允许偏差见表7（等于JB/T6753.4中 4.1表1的A级） 表7 柜体外形尺寸的允许偏差
成套电器设备安装接线基础知识培训教材 培训教材 成套安装接线基础知识 作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。要学会看懂、领会有关的图纸。图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。 从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。 在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。 要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该熟悉产品的性能、内部的结构、主要的技术参数；应该看懂系统图（一次方案图）、平面布置图、原理图、二次接线安装图。（2 ）每位员工必须知道什么是三按生产： 按图纸生产；按工艺生产；按技术规范生产。质量管理方面“五不”，①材料不合格不投料；②上道工序不 合格不流入下道工序；③零件、元器件不合格不装配；④装配不合格不检验；⑤检验不合格不出厂。在日常工作中要有一个比较合理的、完整的装配接线计划。电力的生产、输送、分配和使用，需大量的各种类型的电器设备，以构成电力发、输、配的主系统。这些设备主要是指发电机、变压器、隔离开关、断路器、电压互感器、电流互感器、电力电容器、避雷器、电缆、母 线等。它们在电力系统中通常称为一次设备，把这些设备连接在一起组成的电路称为一次接线，也称主接线， 也就是一次方案回路。为了使电力生产、传输、分 配和使用的各环节安全、可靠、连续、稳定、经济、灵活的运行，并随时监视其 工作情况，在主系统外还需装置相当数量的其它设备，如测量仪表、自动装置继电保护远动及控制信号器具等，这些设备通常与电流、电压互感器的二次绕组直流回路或厂用所用的低压回路连接起来，它们构成的回路称为二次回路，接线称二次接线。描述二次回路的图纸称为二次接线或二次回路（其中包括辅助回路）图。 二次接线的图纸一般有三种形式，即原理图、原理展开图和安装接线图（我们通常所用的是二次接线图）。 在二次接线图中所使用的图形符号和文字符号，它不但用于代表二次接线图中的各电器设备与元件的所在位置，而且反映它所发挥的作用。在二次接线图中，断路器、隔离开关、接触器的辅助触头及继电器的触点，所表示的位置是这些设备在正常状态的位置。所谓正常状态就是指断路器、隔离开关、接触器及继电器处于断路和失电状态。所谓常开、常闭触点是指这些设备在正常状态即断路或失电状态下辅助触点是短开或闭合 的。 二次接线的原理图是用来表示继电保护测量仪表、自动装置的工作原理的。通常是将二次接线和一次接线中与二次接线有关部分画在一起。在原理图上，所有仪表、继电器和其他电器都是以整体形式表示的，其相互联系的电流回路、电压回路、直流回路都是综合在一起，而且还表示有关的一次回路的部分。这种接线图的特点是能够使看图者对整个装置的构成和动作过程有一个明确的整体概念，
电气成套设备基础知识 一．电压等级 在我国电力系统中，把标称电压1kV及以下的交流电压等级定义为低压，把标称电压1kV以上、330kV以下的交流电压等级定义为高压，把标称电压330 kV 及以上、1000 kV以下的交流电压等级定义为超高压，把标称电压1000 kV及以上的交流电压等级定义为特高压，通常还有一个“中压”的名称，我国国家电网公司(SG)的规范性文件中把1 kV 以上至20 kV 的电压等级称为中压我公司产品涉及的电压等级为10KV及以下：10KV，6KV，3KV，1KV，400KV 常用的高压是10KV(12KV)，低压是380V(400V) 注：12kV是开关柜的额定电压,代表它的绝缘水平,10kV是该设备运行系统的电压，我们可以理解为是一个意思。 目前国内各地采用的电压系统有所不同： ●城网电压等级及特点 西北地区：330kV —110kV —10kV —380V 东北地区：220kV —66kV —10kV —380V 上海、天津：220kV —35kV —10kV —380V 苏州工业园：220kV —110kV —20kV —380V 全国其它地区：220kV —110kV —10kV —380V ●农网电压等级 110kV —35kV —10kV —380V ●机车网电压等级 110kV —27.5kV(或55kV) ●强电-弱电 以人体的安全电压来划分。人体安全电压是36V,安全电流是10mA 注：目前国内正在试用24KV（20KV)电网电压，优势：比10KV电网配电容量大，传输能力提高，比35KV电网造价低，占地少 二．我公司主要产品 箱式变电站：YB-12/630

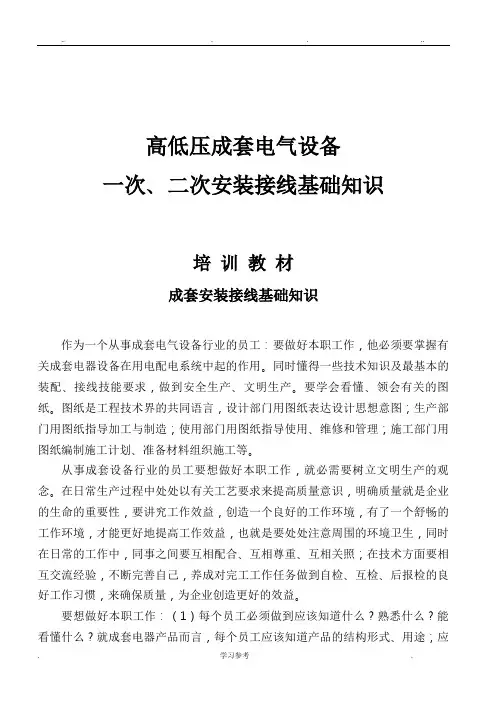

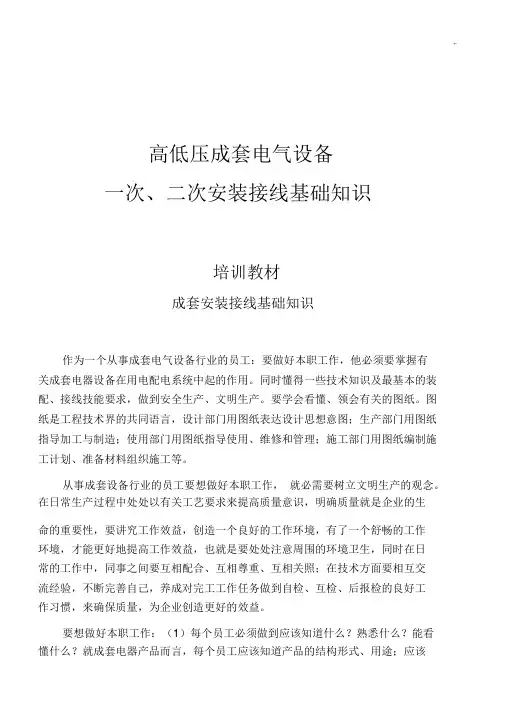

高低压成套电气设备 一次、二次安装接线基础知识 培训教材 成套安装接线基础知识 作为一个从事成套电气设备行业的员工：要做好本职工作，他必须要掌握有关成套电器设备在用电配电系统中起的作用。同时懂得一些技术知识及最基本的装配、接线技能要求，做到安全生产、文明生产。要学会看懂、领会有关的图纸。图纸是工程技术界的共同语言，设计部门用图纸表达设计思想意图；生产部门用图纸指导加工与制造；使用部门用图纸指导使用、维修和管理；施工部门用图纸编制施工计划、准备材料组织施工等。 从事成套设备行业的员工要想做好本职工作，就必需要树立文明生产的观念。在日常生产过程中处处以有关工艺要求来提高质量意识，明确质量就是企业的生命的重要性，要讲究工作效益，创造一个良好的工作环境，有了一个舒畅的工作环境，才能更好地提高工作效益，也就是要处处注意周围的环境卫生，同时在日常的工作中，同事之间要互相配合、互相尊重、互相关照；在技术方面要相互交流经验，不断完善自己，养成对完工工作任务做到自检、互检、后报检的良好工作习惯，来确保质量，为企业创造更好的效益。 要想做好本职工作：（1）每个员工必须做到应该知道什么？熟悉什么？能看懂什么？就成套电器产品而言，每个员工应该知道产品的结构形式、用途；应该
