1.如图甲所示，为测量滑轮组机械效率的实验装置，钩码总重9N ．
(1)若拉力大小为5N ，该滑轮组的机械效率为________；
(2)若不考虑绳重.绳子和滑轮之间的摩擦，只改变滑轮组绳子的绕法（如图乙所示），该滑轮组的机械效率将________；若只增加钩码的个数，该滑轮組的机械效率将________（选填“增大“.“减小“.“不变“）． 2.
（1）通过表中数据可分析出实验1是用 （填“甲”或“乙”）图做的实验，实验2是用 （填“甲”或“乙”）图做的实验。
（2）请将表中空白处填上恰当的数据。（百分号前保留整数）
（3）通过实验1和实验2的数据分析可得出结论：使用不同的滑轮组，提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率___________。
（4）比较实验1和实验3可得正确结论：使用同一滑轮组，________________________，可以提高滑轮组的机械效率。
3.小明在“测滑轮组机械效率”的实验中，用如图甲所示的滑轮组进行了三次实验，实验数据如下表：
（1）分析表中数据，回答以下问题：
①表中有一个数据的记录是错误的，错误的数据是________，应改为_________； ②第3次实验中滑轮组的机械效率是_________； ③滑轮组的机械效率与_________无关。
（2）小红在小明实验的基础上多使用一个滑轮也做了实验，如图乙所示。 ①小红多使用一个滑轮，目的是为了改变________________________________；
甲 乙
②当这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率__________（选填“相同”或“不相同”），理由是：____________________________________。
4.小明测滑轮组机械效率的实验过程如图所示。小明匀速拉动弹簧测力计时，弹簧测力计的示数如图 丁所示。
（1）根据上面的实验数据，计算该滑轮组做的有用功、总功和机械效率（写出计算步骤）。
（2）若增加提升钩码的个数，该滑轮组的机械效率 （填“增大”、“不变”或“减小”）。 影响该滑轮组机械效率的因素还有 。
5.在“测量滑轮组机械效率”的实验中，小明同学测的数据如下表所示： （1）根据表格提供的信息请你帮小明完成滑轮组的装置图。
（2）在表中空白处写出机械效率的值。
（3）实验后小明积极思考如果该滑轮组的滑轮个数及绕绳方式不变，改变其他因素是否会影响它的机械效率呢？他想可能改变绳子与滑轮之间的摩擦会影响机械效率。你还能提出一个猜想吗？并针对你的猜想设计实验方案。
猜想； ； 实验方案： 。
实验数据如下表所示． (1) 在表格的空格处，填上合适的数据．
(2) 在图16中用笔画线代替细绳组装滑轮组． (3)第1次实验测得滑轮组的机械效率为________．
(4)如果将重为3N 的钩码挂在同一滑轮组下，根据题中已有的信息可以判断出这时滑轮组的机械效率应在___________范围内．
丁 甲 乙 丙 丁
7.在做“测滑轮组机械效率”的实验中，小强和同学们组装了如图所示的甲、乙两个滑轮组（每只滑轮重 都相同，不计摩擦和绳重）。
（1）对于甲图所示的滑轮组，如果没有刻度尺，只要测出钩码重G ，然后竖直向上匀速拉动弹簧秤使钩码 升高，从弹簧秤上读出拉力值F ，即可算出该滑轮组的机械效率η= 。 （2）比较甲、乙两滑轮组的机械效率，可知η甲 η乙（选填：＞、＜或＝）。 （3）实验后小强猜想，对于同一滑轮组（例如图乙），它的机械效率也可能不是固定的，于是他用实验进 行了探究，并证明自己的猜想是正确的。你认为小强应采用的正确方法是什么？ 答： 。

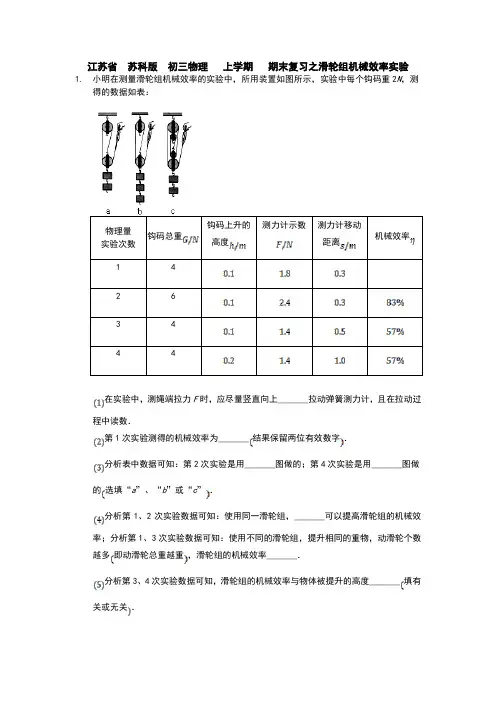

8.小华在测量滑轮组机械效率的实验中，所用装置如图所示，实验中每个钩码重2N ，测得的数据如下表：
（1）在实验中，测绳端拉力F 时，应尽量竖直向上??????拉动弹簧测力计，且在拉动过程中读数； （2）第1次实验测得的机械效率为??????；
（3）分析表中数据可知：第2次实验是用??????图做的；第4次实验是用??????图做的；（选填“a ”、“b ”或“c ”)
（4）分析第1、2次实验数据可知：使用同一滑轮组，??????可以提高滑轮组的机械效率；分析第1、3次实验数据可知：使用不同的滑轮组，提升相同的重物，动滑轮个数越多（即动滑轮总重越重），滑轮组的机械效率??????；
（5）分析第3、4次实验数据可知，滑轮组的机械效率与物体被提升的高度??????。 9.小强在测滑轮组的机械效率时，记录了如下的实验数据：（不计绳重和摩擦） （1）根据下表的数据可以计算出滑轮组的机械效率为 。 （2）请帮助小强画出该滑轮组的绕线方式。
（3）当动滑轮重为 N 时，使用该滑轮组提起2N 重的钩码刚好不省力。
1.（1）60%（2）不变；增大
2.（1）甲;乙（2）74％;83％（3）越低（4）物重越重，滑轮组的机械效率越低
3.（1）①17cm ；15cm ；②80％；③物体上升的高度h 。 （2）
①拉力的方向；
②相同；在忽略绳重及摩擦的情况下，滑轮组的机械效率只跟物重G 物和动滑轮的总重G 动有关，而题目中这两个量都相同，所以两次的机械效率相同。
4.⑴根据题目的实验数据得知：物体重G ＝2.0N ，弹簧测力计拉力F ＝0.8N ， 物体升高H ＝0.1 m ，弹簧测力计移动的距离L ＝0.3m 根据W ＝FS 得：W 有＝GH ＝2.0N×0.1m ＝0.2J W 总＝FL ＝0.8N×0.3m ＝0.24J η＝W 有／W 总＝0.2J ／0.24J ＝83.3﹪ ⑵增大;动滑轮重;绳的重及机械的摩擦
5.（1）略 （2）83.3％（3）略
6.（1）40 （2）略 （3）66.7﹪（4）66.7％〈η〈72.7％
7.（1）η＝Fn G
（2）＞（3）用相同的滑轮组提升不同的数量的钩码，分别测出相应的机械效率，然后进
行比较，得出结论。 8.（1）匀速 （或缓慢）（2）74% （3）b c （4）增加物重 越低 （5）无关
9.不考虑摩擦和绳重时，F ＝（G ＋G 动）/n ，代入η＝Fn G
，得η＝G/(G+G 动)，代入数据可求得η＝80％。
由表格中数据可知，s=2h ，所以绕线时，要有2股绳子吊起动滑轮。根据滑轮组省力公式F ＝（G ＋G 动）/2，不省力即F=G 物＝2N ，解得G 动＝2N 。
第四部分物理实验设计开放题 【习题282】一根长1m左右、粗细均匀的细木棒，一个已知质量为m的钩码，一把刻度尺，还有一些细绳和一支铅笔。只用这些器材如何测出这根细木棒的质量。写出实验步骤，导出计算木棒质量的公式。 【答案】实验步骤： (1)用刻度尺找出木棒重心，用铅笔做出标记； (2)用细线系住木棒，一处做支点； (3)用细线系住钩码套在木棒上； (4)调节钩码或支点的位置使木棒平衡； (5)用刻度尺分别量出支点到木棒重心及支点到系钩码细线的距离L1、L2。 木棒质量为ML2m/L1 【习题283】用刻度尺、弹簧秤、长方体铁块、烧杯测液体的密度，写出实验步骤及计算液体密度的方法。 【答案】实验步骤：①用刻度尺测出规则铁块的长a、宽b、高c，则V=abc；②用弹簧秤称出铁块的重力G；③用弹簧秤拉着铁块并把铁块浸没入待测液体中，记下弹簧秤的示数G'，则铁块受到的浮力＝ 【习题284】假如由你来设计一座用大理石建造的纪念碑时，你需要考虑这座纪念碑对地面的压强大约有多大，那么，你应该依据什么原理，收集哪些数据来进行估测? 【答案】根据：压强公式P=F／S=ρgh 收集的资料：纪念碑的高度，大理石的密度ρ。 【习题285】设计一个实验如何辨别生鸡蛋和熟鸡蛋? 【答案】用力让两个鸡蛋在光滑的水平面上转动，生鸡蛋内部是液态的，外壳转动起来，而内部的液态，由于惯性还保持静止，所以很快停止转动；而熟鸡蛋是固态，转动时内外速度一致，所以就能转动较长时间才停下来。 【习题286】有一位中学生在实验室用一个没有砝码的自制等臂天平和一个自制的量筒以及细沙、水等简易器材测出一块矿石密度，你认为他是如何测矿石密度的，简要叙述实验过程。 【答案】实验步骤：(1)平衡盛水容器。在天平的一个盘里放盛水容器(可以用量筒)，在另一盘内加沙子至天平平衡。 (2)测矿石质量。在放沙的盘内放上矿石，在容器内加水，直至天平再平衡，此时m水=m石。用量筒测出m水的体积，并求得 m水的大小，即得矿石质量m石的大小。 (3)测矿石体积，求密度。用量筒根据排水法测得矿石的体积 V石，可求得矿石的密度 【习题287】利用身边的刻度尺、平面镜、水、弹簧秤等器材及浮力、电流热效应等知识，可以对一只电灯有哪些联想与设想? 【答案】 (1)灯一平面镜、镜前灯；(2)灯一水、浴室灯(浴霸)；(3)灯一浮力、航标灯；(4)灯一弹簧秤、夜间使用的弹簧秤。 【习题288】设计两种测量牛奶密度的方法，所需器材请在以下提供的器材中选择。 器材：天平(含砝码)、刻度尺、两端开口的直玻璃管(一端扎有橡皮膜)、烧杯(无刻度)、适量的水、足量的牛奶、细线。 要求：写出每种方法所选择的器材、测量步骤、所测量的物理量，并用所测量的物理量写出牛奶密度的表达式。 【答案】方法一：器材：天平、烧杯、适量的水、牛奶、细线。步骤：①用调好的天
一、力学部分 （一）用天平、量筒测密度 [示例]在一次用天平和量筒测盐水密度的实验中，老师让同学们设计测量方案，其中小星和小王分别设计出下列方案： 方案A：（1）用调节好的天平测量出空烧杯的质量m1； （2）向烧杯中倒入一些牛奶，测出它们的总质量m2，则这些牛奶质量为________________；（3）再将烧杯中的牛奶倒入量筒中，测出牛奶的体积V1； （4）计算出牛奶的密度ρ． 方案B：（1）用调节好的天平测出空烧杯的总质量m1； （2）将牛奶倒入量筒中，记录量筒中牛奶的体积V； （3）将量筒内的牛奶倒入烧杯测出它们的总质量m2； （4）计算出牛奶的密度ρ=________．（用m1、m2、V表示） 通过分析交流上述两种方案后，你认为在方案A中，牛奶的________（选填“质量”或“体积”）测量误差较大，导致牛奶密度的测量值比真实值偏________（选填“大”或“小”）． 在方案B中，牛奶的________（选填“质量”或“体积”）测量误差较大，牛奶密度的测量值与真实值相比________（选填“大”或“相等”或“小”）． （二）测滑动磨擦力 [示例]小明在探究滑动摩擦力的大小与哪些因素有关的实验中，实验过程如图所示 （1）在实验中，用弹簧测力计拉着木块时，应沿水平方向拉动，且使它在固定的水平面上________运动．根据________条件可知，此时木块所受的滑动摩擦力与弹簧拉力的大小_______．这种测摩擦力的方法是________（填“直接”或“间接”）测量法. （2）比较（a）、（b）两图说明滑动摩擦力的大小与____________有关；比较____________两图说明滑动摩擦力的大小与接触面的粗糙程度有关． （3）在上述实验中，对于摩擦力大小的测量你认为是否准确？请你作出评价． （三）探究浮力大小 [示例]小明用如图所示装置研究“浮力大小跟物体排开液体体积关系”实验时，将一个挂在弹簧测力计下的金属圆柱体缓慢地浸入水中（水足够深），在接触容器底之前，分别记下圆柱体下面所处的深度h、弹簧测力计相应的示数F，实验数据如下表：
1.如图所示是教材上研究电磁感应现象的实验装置，ab 是一段粗铜导线，通过导线连接灵敏电流计的两接线柱上，通过一系列的实验操作，分析总结出了产生感应电流的条件，请你回想你们当时在做这个实验时的情境，并参照下表示例，再写出其中两次实验操作及相应的实验现象： 竖直上下移动ab ，指针不发生偏转；左右移动ab ，指针发生偏转；左右加快移动ab ，指针偏转幅度变大；换用磁性较大的磁铁，以同样速度左右移动ab ，指针偏角更大；ab 不动，左右移动磁铁，指针偏转；ab 移动方向不同，指针偏转方向不同。 2.某同学阻在练习电路连接的实验中，根据如图所示的电路图连接了实物。检查电路连接无误后，闭合开关，观察到灯泡L 1比L 2亮一些。他猜想：灯泡L 1靠近电池的正极，通过的电 流比灯泡L 2中的大一些。请你设计实验，验证这个猜想是错误的。 实验方案： (所需仪器不限)。灯泡L 1比L 2亮的原因是： 。 实验方案：将电流表分别串联在A 、B 、C 三点，闭合开关，测量出A 、B 、C 三点的电流，比较其大小（或：将两只灯泡的位置调换后，闭合开关，观察两只灯泡的亮度是否变化）。 原因：由于串联，通过两只灯泡的电流相等，根据P=I 2R 可知，电阻大的灯泡，实际功率大， 灯泡就亮一些（本题有其它相近表述均可得分）。 3.利用身边的物品、廉价的材料进行物理实验，探究物理规律，是学习物理的好方法。给你一个透明玻璃杯、一支铅笔、足够的水和一张白纸，请你利用这些器材或从中选用部分器材，设计一个小实验来研究（说明）相关的物理问题或现象。 （1）要研究（说明）的物理问题或现象； （2）选用的器材； （3）简述实验过程及现象。 【方案一】 （1）光的折射（2）玻璃杯、铅笔、水（3）玻璃杯内倒入适量水，将铅笔插入水中，从玻璃杯上方看，水中的铅笔向上弯折；从玻璃杯侧面看，水中的铅笔部分发成侧移。 【方案二】 （1）凸透镜（柱镜）成像（2）玻璃杯、铅笔、水（3）玻璃杯内倒入适量水，将铅笔放到玻璃杯后方，
（机械制造行业）物理实验探究专题滑轮组机械效 率
专题14：测滑轮组的机械效率 1、某实验小组在“测滑轮组的机械效率”的实验中得到的数据如表所示，第1、 2、3次实验装置如图中的甲、乙、丙所示。 （1）、请计算出后两次的机械效率，并填入表格中； (2)、比较1、2两次实验，可得的结论：_______________________________________ (3)、比较2、3两次实验，可得的结论：_______________________________________ 次数钩码重 G/N 钩码上升 高度h/m 测力计的 示数F/N 测力计移 动距离 s/m 机械效率 η/％ 1 2 0.1 0.9 0.3 74.1 2 4 0.1 1.6 0.3 3 4 0.1 1.1 0.5 2、小明在“测滑轮组机械效率”的实验中，用如图甲所示的滑轮组进行了三次实验，数据如下表： ①表中有一个数据的记录是错误的，错误的数据是______ ②3次实验中滑轮组的机械效率是_______ ③本次实验得到的结论是：___________________________________ 实验次数物重 G/N 物体上升的高度 h/cm 测力计的示数F/N 测力计移动的距离 s/cm 1 6 3 2.5 9
2 6 5 2.5 18 3 6 8 2.5 24 （2）小红在小明实验的基础上利用图乙也做了实验， ①小红的做法是为了控究_________________________ ②当这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率_______（选填“相同”或“不相同”），理由是：_____ ________________________________________________. 得到的结论是：___________________________ _______. （3）小军也用如图甲所示的滑轮组进行了三次实验，实验数据如下表： 物理量控制因素物重 G/N 绳端拉力 F/N 机械效率η /％ 较小提升速度10 4.2 79.4 中等提升速度10 4.2 79.4 较大提升速度10 4.2 79.4 在小军的实验中，你得到的结论是：________________________________________。 3、在“测滑轮组机械效率”的实验中，小强按正确方法操作，如图是他实验中的情景，下表是他记录的一组数据。 （1）由表中数据可计算出，滑轮组对钩码做的有用功为_______J,人做的总功为______J。钩码总重G(N) 钩码上升高度h(m) 测力计拉力F(N) 测力计移动距离 s(m) 5 0.05 1.4 0.15 （2）对以上两个计算结果进行比较，其不合理之处是____________；结合测力计放大图，可
中考物理实验探究题专项练习 中考物理实验探究题专项练习主要从复习目标、知识储备、典型例题、操作步骤及精选的探究题习题专练，希望本篇的资料可以帮助大家的复习， 【复习目标】 1、熟练掌握科学探究的各要素。 2、能够熟练掌握课本设计的各个探究实验。 3、能够对提出的生活中的现象和问题 【知识储备】 一个完整的实验探究包括提出问题、猜想与假设、制定计划与设计实验、进行实验与收集证据、分析与论证、评估、交流与合作，在实验探究过程可只包含一个或多个要素。 【典型例题】 【一】对提出问题能力考查 基本要求： ● 能从日常生活、自然现象或实验观察中发现与物理学有关的问题。 ● 能书面或口头表述这些问题。 例题：某生在河边玩耍，看见两女士在散步，一位穿高跟鞋，另一位穿平跟鞋，尽管看起来她们体重相当，但她们留在河边湿地上的脚印深浅有明显差异，高跟鞋后跟的印痕窄而深，平跟鞋的宽而浅。请同学们经思考后提出一个相关问题?
力对物体的破坏作用和受力面积有什么关系? 解题方法： ________________________________________________________ _________ 【二】对猜想与假设的能力考查 基本要求： ●能根据经验和已有知识对问题的成因提出猜想。 ●能对探究的方向和可能出现的实验结果进行推测与假设。 例题.用手将一块木板慢慢压向水中，当物体浸入水中的部分越多时，你的手感受到向上的力越大。请你根据以上实验提出一个假设或猜想。 液体对物体的浮力跟浸入液体的深度有关 练习：对影响液体蒸发快慢因素的研究中，学生发现衣服展开、晾在通风、向阳的地方干的快这一事实，情根据以上事实提出你的猜想 猜想：液体温度高、表面积大、表面空气流速大，液体蒸发的快。【三】对制定计划与设计实验能力考查 基本要求： ●能明确探究的目的和已有条件，会制定计划与设计实验的过程。 ●能选择正确的科学探究的方法及所需要的器材。 ●能考虑影响问题的主要因素，有控制变量的初步意识 例题：设计影响电磁铁磁性强弱的因素实验方案时，通过推理得
初中物理-电学实验题汇总练习-含答案 -CAL-FENGHAI.-(YICAI)-Company One1
初中物理模拟考试电学实验汇总测试 一．实验探究题（共10小题） 1．小虎用图甲所示电路测额定电压为8V的小灯泡的电阻： （1）在图甲中把接错的一根导线打上“×”，再画线把它改到正确的位置上。 （2）改正错误后小虎开始做实验，某一次实验电表示数如图乙所示，则小灯泡电阻大小是Ω（保留小数点后两位数字），小虎想测量小灯泡正常工作时的电阻，应将滑动变阻器的滑片向端移动。（填字母“A”或“B“）。 （3）上述实验结束后，小虎添加了一个电流表和阻值为R0的定值电阻，设计了如图丙所示的电路，测出上述小灯泡的额定功率，请完成下列实验步骤： ①闭合开关，移动滑片P，使电流表A2的示数为，读出此时电流表A1 的示数为I； ②小灯泡的额定功率表达式为：P＝（用已知量和测量量表示）。 2．小虎探究“电流与电阻的关系”，实验室提供的器材有：电源（电压恒为6V），滑动变阻器（规格为“20Ω 1A”），可供选择的定值电阻有10Ω、20Ω、30Ω、40Ω、50Ω、60Ω。
（1）小虎根据图甲连接的实物电路如图乙所示，其中有一根导线连接是错误的，请在图乙中将这根线打上“×”，并画出正确的连线。 （2）电路连接正确后，先用10Ω的定值电阻进行实验，闭合开关后，移动滑动变阻器的滑片P，此时电流表的示数如图丙所示，断开开关，不更换或移动其他元件，仅将10Ω的定值电阻直接换成20Ω的定值电阻进行实验，然后再闭合开关。此时应移动滑片P，使电压表的示数为V。 （3）利用现有器材，其他条件不改变，小虎最多能做次实验，如果题干中6个电阻都能为实验所用，应控制定值电阻两端电压至少是V。 （4）小虎利用实验数据绘制出如图丁所示的图象，可得出电流和电阻的关系是。 3．在测量小灯泡电功率的实验中，电源为三节新铅蓄电池申联，小灯泡上标有“2.5V”字样。 （1）实验中某同学连接了如图甲所示的电路，如果此时闭合开关，会造成的后果是； （2）正确连接电路后，小明闭合开关，发现灯泡不亮，他的下一步操作应该是； （3）实验中，当电压表示数为2.5V时，电流表的示数如图乙所示，则此时小灯泡的电功率为W。 （4）若粗心的同学少领了一只电压表，却多领了一只电流表，老师看见了就给他一个5Ω的电阻，说这样也可以测量岀小灯泡的电功率。请你根据这个小组现有的器材在虚线框内设计一个电路图，仍然可以测量小灯泡的电功率；
实验设计题 学习了弹力知识后，小萱发现：给弹簧施加拉力，当拉力越大时，弹簧的伸长量就越大。于是小萱提出猜想：弹簧的伸长量跟所受拉力成正比。实验桌上已经备有如下器材：一个满足实验要求的弹簧、一个铁架台、一个刻度尺、六个质量均为50g的钩码。请你利用上述实验器材，设计一个实验探究：“弹簧的伸长量（ΔL）跟所受拉力（F）是否成正比”。 要求：（1）请写出实验步骤（可画示意图辅助说明）； （2）画出实验数据记录表。 答案 （1）实验步骤：（4分） ①将弹簧悬挂在铁架台的支架上，用刻度尺测量弹簧的长度L0，将数据记录在表格中。 ②将一个钩码挂在弹簧下面的挂钩上，用刻度尺测量弹簧此时的长度L，将钩码的质量m和弹簧的长度L记录在表格中。 ③仿照步骤②，依次在弹簧下面挂2个、3个、4个、5个、6个钩码，每次用刻度尺测量弹簧的长度L，并将每次钩码的总质量m和相应的弹簧长度L记录在表格中。 ④利用公式F＝G＝mg，分别计算出6次弹簧所受拉力F，分别记录在表格中。 利用公式ΔL＝L－L0，分别计算出6次弹簧的伸长量ΔL，分别记录在表格中。 L0/m m/kg L/m F/N ΔL/m 符合实验要求的可以变换输出电压的学生电源，多个阻值不同的定值电阻，一块已经调零的电压表，开关一个，导线若干。请你利用上述器材，设计实验证明“串联电路两端的总电压等于各个电阻两端电压之和”。 要求：（1）画出实验电路图； （2）写出实验步骤； （3）画出实验数据记录表。 答案：（1）电路图见图；（1分） （2）实验步骤：（3分） ①按照电路图连接电路。 ②闭合开关S，用电压表测量电阻R1两端的电压U1； 断开开关S，把电压表并联在电阻R2两端，闭合开关S，用电压表测量电阻R2两端的电压U2；断开开关S，把电压表并联在电源两端，闭合开关S，用电压表测量电源两端的电压U；把U1、 U2和U记录在表格中。
对“滑轮组机械效率”问题的讨论 “滑轮组的机械效率”是简单机械、功、机械效率等物理知识的综合应用，此类问题涉及有用功、额外功、总功、功率等诸多概念，许多学生由于对这些概念理解不深，不能正确领会这些概念间的区别与联系，往往在解题时感到困惑。下面就结合自己多年的教学体会，就以下四个问题谈一些看法。 一、首先要明确的几个物理概念 （1）有用功是由使用机械的目的所决定的。当用滑轮组沿竖直方向提升物体时，滑轮组对物体竖直向上的拉力做的功就是有用功。若使用滑轮组沿水平方向拉物体时，滑轮组对物体水平方向的拉力所做的功就是有用功。 （2）额外功是由机械克服本身的自重，相互接触物件间的摩擦阻力及绳重所做的功，而其中由于摩擦阻力及绳重所做的功是不易直接求出的，只能间接计算。 （3）总功是指动力对机械所做的功。一般情况下使用滑轮组做功时，动力作用于绳子自由端，但也偶有例外，因此找准动力很重要。 （4）绳子的自由端和动滑轮移动的距离之间有一定的几何关系。一般情况下为：或s=nh（其中：s是指绳的自由端移动的距离，L是指动滑轮或物体在水平方向移动的距离，n 是动力拉动滑轮绳子的股数，h是物体上升的高度）。 （5）由功的原理：“动力对机械所做的功等于机械克服阻力所做的功”。而机械克服阻力所做的功就包含了有用功和额外功。即：。 （6）机械效率是有用功与总功的比值，只能小于或等于1，并且无单位 二、当滑轮组沿水平方向拉物体时，忽略对动滑轮的重力做功 利用滑轮组沿水平方向拉物体时，总功为，有用功为，若物体沿水平方向做匀速直线运动，则物体受平衡力作用，应有：，这时滑轮组的 机械效率为 例1. 如图1所示，用一滑轮组拉着重为的汽车沿水平方向匀速移动，汽车所受的阻力为车重的0.03倍，此时要在绳端加以F=1000N的水平拉力，试求：①滑轮组的机械效率为多少？②若汽车移动的速度为0.2m/s，1min内拉力F做了多少J的功？（滑轮和绳的自重不计，绳足够长）。
中考专题总复习：实验专题 一、初中阶段20个重点考查的实验 光学实验3个实验： 探究光的反射定律；探究平面镜成像的特点；探究凸透镜成像的规律。 热学实验1个： 实验液体温度计并探究水的沸腾过程 电学实验7个： 连接两个用电器组成的串联、并联电路；使用电流表并探究串、并联电路中电流规律；使用电压表并探究串、并联电路中电压的规律；探究欧姆定律；用伏安法测量小灯泡的电阻；用电流表和电压表测量小灯泡的电功率；探究影响电磁铁磁性强弱的因素。 力学实验9个： 用天平测量固体和液体的质量；建构密度的概念；用天平和量筒测量液体和固体的密度；探究牛顿第一定律；探究摩擦力大小的因素；探究杠杆的平衡条件；探究液体压强的规律；探究阿基米德原理；测量滑轮组和斜面的机械效率 二、实验题的特点 实验题是最能体现物理学科的学习能力的一种题型，它不仅能反映学生学习过程中的观察能力、动手动脑能力，而且还能反映学生对学习物理概念和物理规律的理解情况，重要的是它能再现学生的情感、态度、价值观。实验题的形式是多种多样的，它可以用选择题、填空题、问答题、作图题、计算题等不同方式展示，所以各种题型的解题思路、解题方法、以及解题步骤，都适用于对实验题的正确解答。 三、实验题解答过程中需要注意的问题 1、实验原理定方向 正确解答物理实验题必须坚持以实验原理为依据的操作过程，实验原理是整个实验的指导方向，而对实验原理的理解必须做到： （1）、要结合课本中学过的物理知识加深理解实验原理； （2）、要从实验原理中理解实验成立的条件； （3）、弄清一个实验原理可以做不同的类似实验； （4）、理解原理设计替代性实验。 2、实验步骤要有科学性 实验步骤是否合理、完善直接影响着物理实验的质量，因此在实验操作过程中弄懂，理解和熟悉实验步骤对做好实验题是非常重要的： （1）、保证实验步骤的完整性和合理性。 （2）、保证实验步骤的必要性。 3、间接测量物理量的等值性 这种方法常用于实验中无法直接测量的物理量的取值问题，一就是对于一个实验中不能直接测量的物理量。可以通过这个物理量对周围的影响或与别的物理量之间存在的某种关系确定这个物理量的大小，
2012年新课程标准初中物理必做20个实验专题复习试题及答案 一、初中阶段20个重点考查的实验 光学实验3个实验： 探究光的反射定律；探究平面镜成像的特点；探究凸透镜成像的规律。 热学实验1个： 实验液体温度计并探究水的沸腾过程 电学实验7个： 连接两个用电器组成的串联、并联电路；使用电流表并探究串、并联电路中电流规律；使用电压表并探究串、并联电路中电压的规律；探究欧姆定律；用伏安法测量小灯泡的电阻；用电流表和电压表测量小灯泡的电功率；探究影响电磁铁磁性强弱的因素。 力学实验9个： 用天平测量固体和液体的质量；建构密度的概念；用天平和量筒测量液体和固体的密度；探究牛顿第一定律；探究摩擦力大小的因素；探究杠杆的平衡条件；探究液体压强的规律；探究阿基米德原理；测量滑轮组和斜面的机械效率 二、实验题的特点 实验题是最能体现物理学科的学习能力的一种题型，它不仅能反映学生学习过程中的观察能力、动手动脑能力，而且还能反映学生对学习物理概念和物理规律的理解情况，重要的是它能再现学生的情感、态度、价值观。实验题的形式是多种多样的，它可以用选择题、填空题、问答题、作图题、计算题等不同方式展示，所以各种题型的解题思路、解题方法、以及解题步骤，都适用于对实验题的正确解答。 三、实验题解答过程中需要注意的问题 1、实验原理定方向 正确解答物理实验题必须坚持以实验原理为依据的操作过程，实验原理是整个实验的指导方向，而对实验原理的理解必须做到： （1）、要结合课本中学过的物理知识加深理解实验原理； （2）、要从实验原理中理解实验成立的条件； （3）、弄清一个实验原理可以做不同的类似实验； （4）、理解原理设计替代性实验。 2、实验步骤要有科学性 实验步骤是否合理、完善直接影响着物理实验的质量，因此在实验操作过程中弄懂，理解和熟悉实
1.如图甲所示，为测量滑轮组机械效率的实验装置，钩码总重9N ． (1)若拉力大小为5N ，该滑轮组的机械效率为________； (2)若不考虑绳重.绳子和滑轮之间的摩擦，只改变滑轮组绳子的绕法（如图乙所示），该滑轮组的机械效率将________；若只增加钩码的个数，该滑轮組的机械效率将________（选填“增大“.“减小“.“不变“）． 2. （1）通过表中数据可分析出实验1是用 （填“甲”或“乙”）图做的实验，实验2是用 （填“甲”或“乙”）图做的实验。 （2）请将表中空白处填上恰当的数据。（百分号前保留整数） （3）通过实验1和实验2的数据分析可得出结论：使用不同的滑轮组，提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率___________。 （4）比较实验1和实验3可得正确结论：使用同一滑轮组，________________________，可以提高滑轮组的机械效率。 3.小明在“测滑轮组机械效率”的实验中，用如图甲所示的滑轮组进行了三次实验，实验数据如下表： （1）分析表中数据，回答以下问题： ①表中有一个数据的记录是错误的，错误的数据是________，应改为_________； ②第3次实验中滑轮组的机械效率是_________； ③滑轮组的机械效率与_________无关。 （2）小红在小明实验的基础上多使用一个滑轮也做了实验，如图乙所示。 ①小红多使用一个滑轮，目的是为了改变________________________________； 甲 乙
②当这两位同学使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，它们的机械效率__________（选填“相同”或“不相同”），理由是：____________________________________。 4.小明测滑轮组机械效率的实验过程如图所示。小明匀速拉动弹簧测力计时，弹簧测力计的示数如图 丁所示。 （1）根据上面的实验数据，计算该滑轮组做的有用功、总功和机械效率（写出计算步骤）。 （2）若增加提升钩码的个数，该滑轮组的机械效率 （填“增大”、“不变”或“减小”）。 影响该滑轮组机械效率的因素还有 。 5.在“测量滑轮组机械效率”的实验中，小明同学测的数据如下表所示： （1）根据表格提供的信息请你帮小明完成滑轮组的装置图。 （2）在表中空白处写出机械效率的值。 （3）实验后小明积极思考如果该滑轮组的滑轮个数及绕绳方式不变，改变其他因素是否会影响它的机械效率呢？他想可能改变绳子与滑轮之间的摩擦会影响机械效率。你还能提出一个猜想吗？并针对你的猜想设计实验方案。 猜想； ； 实验方案： 。 实验数据如下表所示． (1) 在表格的空格处，填上合适的数据． (2) 在图16中用笔画线代替细绳组装滑轮组． (3)第1次实验测得滑轮组的机械效率为________． (4)如果将重为3N 的钩码挂在同一滑轮组下，根据题中已有的信息可以判断出这时滑轮组的机械效率应在___________范围内． 丁 甲 乙 丙 丁
2017中考物理实验题专题训练 一、中考物理实验题型及解法分析： 1、测量型实验题 这种实验主要包括直接测量型实验和间接测量型实验。（如测密度，测电阻，测电功率） 2、探究型实验题 这种实验一般是要求通过实验得出某些物理量之间的关系，或某些物理规律。 常用探究的方法：“控制变量法”“等效替代法”“类比法”等方法。 3、开放型实验题 有许多物理实验可以用不同的方法来做，用不同的实验方法、不同的验仪器能得出相同的实验结果，也就是说物理实验具有开放性。 4、设计型实验题 设计型实验让我们自行设计实验方案，能考查综合运用能力、创新能力和独立解决问题的能力。设计题大部分没有惟一答案，只要求写出其中的一种或几种，还有就是贴近生产、生活，常把日用品作为实验仪器来验证物理规律，考查知识的迁移能力与运用能力。 二、初中物理实验常用的科学探究方法 1.控制变量法：规律：被探究的因素不同，其它因素在要控制相同。 2. 转换法：对一些看不见、摸不着的现象，不好直接认识它，根据它们表现出来的看得见、摸得着的现象来间接认识它们；或者不易直接测量的物理量用容易测量的物理量间接测量。(如探究电热的多少与哪些因素有关的实验中通过温度计的示数反映电热的多少) 3. 实验推理法（理想实验法）：例如：牛顿第一定律。 4.建立模型法：例如：研究磁现象时用到磁感线模型，引入光线来表示光的传播路径和方向。等等。 5.类比法：例如：将原子结构模型与太阳系的结构类比；电压与水压类比；电流与水流类比等。 6.等效替代法：例如：探究平面镜成像特点时，用未点燃的蜡烛去代替点燃蜡烛的像. 三、初中物理实验题的解题方法： （1）解探究实验题目应抓住探究的目的思考，应怎样操作才能验证某个猜想或得出想要的规律、关系。 （2）解测量实验题目应抓住实验的目的和原理思考，要测出某个物理量要知道那些物理量，然后根据题目给出的器材怎样才能测出这些物理量，思考清楚后再去解答 三、初中物理实验清单（加粗字体的为重点，年份是指广东中考已考） 声学 1、探究声音的产生与传播 2、探究声音的单调、响度与什么因素有关 光学 1、探究光的反射规律 2、探究平面镜成像特点（2013）（2016） 3、探究凸透镜成像规律（2012）（2014）（2015） 热学 1、探究影响液体蒸发快慢的因素； 2、探究晶体和非晶体的熔化和凝固规律 3、比较不同物质的吸热本领（比热容） 4、观察水的沸腾实验。（2015） 力学 1、用天平量筒测密度（原理：ρ=m/v） 2、探究影响压力的作用效果的因素；
2019-2020 年中考物理实验专题复习题及答案 一、填空题 ( 每空 1 分，共 37 分 ) 1．为测量运动员短跑时的平均速度．在室外测出40 m的路程，每隔 10 m作一记号．选出 4 位记时员分别站在10、20、30、40 m处；让该运动员跑完40 m路程即告实验完毕．(1)实验中所用的主要器材是_______和 _______； (2) 实验原理是 _______________．2．瓶里放少量的碘，并且对烧瓶微微加热，可以观察到碘的_______现象．停止加热，过一会儿，在烧瓶壁上可观察到碘的_______现象． 3．做“研究透镜成像规律实验”前，首先要利用_______ 和_______ 测出一凸透镜的焦距．做这个实验时，为了使像能成在光屏的中央，应先调节好_______和_______的高度，使它们的中心跟 _______的中心大致在同一高度． 4．某同学做“平面镜成像的特点”实验时，将一块玻璃板竖直架在 一把直尺的上面，再取两段等长的蜡烛 A和 B 一前一后竖放在直尺上，点燃 玻璃板前的蜡烛 A，用眼睛进行观察，如图所示．在此实验中： (1)直尺的作用是便于比较物与像的 ______________ 关系； (2)两段等长的蜡烛是为了比较 ______________关系； (3)移去蜡烛 B，并在其所在位置上放一光屏，则光屏上_______接收到蜡烛 A 的烛焰的像( 填“能”或“不能” ) ．这说明平面镜成的是 _______像． 5．在实验室里，我们通常用_______法来测定电阻的阻值，即只要测出电阻两端的 _______和通过它的 _______，就可以用公式_______算出电阻的阻值．根据这一实验要求， 除待测电阻外，还必需的器材是_______、 _______、 _______、 _______、 _______．6．如果你的家庭电路中有一只表盘上标有3000 R/kWh 的电能表，另外你手头还有一块 秒表．如何测量你家中某一盏白炽灯的实际电功率? (1)写出测量方法： _______________ ； (2)要测量哪些物理量： _______________ ； (3)写出根据测量的物理量，计算灯泡电功率的数学表达式：______________． 7．白炽灯的灯丝常在_______时发生断开，如若能接上继续使用，则电功率将比原来 _______( 填“大”或“小”) ，这是由于它的电阻变_______了． 8．把几滴红墨水滴入清水中，隔一会儿，清水变成红水，这是_______现象．当红墨水分别滴入冷水和热水中，可以看到热水变色比冷水快．这说明温度越高，______________．9．水的比热是_______．装有 50 L水的太阳能热水器，在阳光照射下，水温从20℃上升到 50℃，该热水器中水吸收的热量是_______． 10．黑板的“反光”现象属于光的_______现象；我们能从不同方向看到本身不发光的 物体，是由于光射到物体上时，发生了_______反射的缘故． 11．普通自行车上，通过增大压力来增大摩擦的装置是_______；在前后轮中减小摩擦 的措施是在轮子的轴上安装了_______． 二、选择题 ( 每题 2 分，共 24 分) 12．使用天平时，下列哪种原因会使测量产生误差( ) A．天平使用之前忘了调节 B．游码所对标尺的读数估计值偏小了 C．将砝码放在天平的左盘里，被称物体放在天平的右盘里，并使用了游码 D．少加了一个 2 g 游码标示的质量 13．少数不法商贩将煤矸石( 矿井下与煤共生一处的石块) 破碎后掺在优质煤中高价销售 给客户．客户为了防止上当，最恰当的方法是可以检测下述物理量中的()
初中物理设计实验题 第二章 1用音叉、乒乓球和细线设计实验，证明“声音是由物体振动产生的” 。答：将正在发声的音叉靠近细线悬挂的乒乓球时，发现乒乓球被弹起，说明“声音是由物体振动产生的” 。 2“声音是由物体振动产生的” 。答：向正在发出声响的鼓面上撒沙子，发现沙子在跳动，说明：“声音是由物体振动产生的” 。 3验证“声音能在水中传播” 。答：把正在发声的防水闹钟放到水中，依然可以听到闹钟的声音，说明水可以传播声音。 第三章 1：“熔化现象存在” 。答：将一块冰放在烧杯里，10 分钟后发现杯中有水出现，这就说明了熔化现象存在。 验证：“凝固现象存在” 。答：将水放在冰箱的冷冻室里，1 小时后发现水中有冰出现，这就说明了凝固现象存在。 验证：“汽化现象存在” 。答：将一滴酒精滴在玻璃片上，过一段时间后，发现酒精消失，这就说明了汽化现象存在。 2：液体蒸发时要吸收热量。答 1：用蘸上酒精的棉花包裹在温度计的玻璃泡上，发现：温度计示数下降，说明：“液体蒸发时要吸收热量” 。答 2：将酒精擦在手背上，手背感觉凉，说明“液体蒸发时要吸收热量” 。 3给你一温度计、棉布、水，请你设计一个小实验，验证：“蒸发有制冷作用” 。答：将温度计的玻璃泡用蘸了水的棉布包着，发现温度计示数下降，说明：“蒸发有制冷作用” 。 4验证：“液体表面积越大，液体蒸发的越快” 。答：在两块玻璃片上各滴上一滴等量的酒 精，放在相同的环境下，将其中一滴摊开，过一段时间后，观察到摊开酒精先消失，证明液体表面积越大，蒸发越快。
5验证：“液体温度越高，液体蒸发的越快” 。答：在两块玻璃片上各滴上一滴等量的酒精， 放在相同的环境下，将其中一滴用酒精灯加热，发现加热的那滴酒精先消失，证明液体温度越高，蒸发的越快。 6.验证：“液化现象存在” 。答：从冰箱中拿出一瓶饮料，一会儿发现瓶外有水珠出现，这就说明了液化现象存在。 7.请你设计一个实验验证：“降低温度可以使气体液化” 。答 1：将水沸腾时产生的水蒸气，通入冷试管中，一段后会看到试管中有水珠出现，说明“降低温度可以使气体液化” 。答 2：冬天将玻璃片从室外拿到室内，发现它上面有一层雾，说明“降低温度可以使气体液化” 。 8（1）现有：烧瓶、酒精灯、带导管的橡皮塞、烧杯、水、温度计，请设计实验验证“液化放热。” 答：烧瓶内装水，塞好带导管的瓶塞，用酒精灯加热烧瓶，将水蒸气通入盛有凉水的烧杯中，用温度计策烧杯内水的温度。发现温度升高，说明“液化放热” 。 8.（2）验证：“液化放热” 将一壶水烧开，让水蒸气喷到冷玻璃片上，发现玻璃片上有水珠出现，且玻璃片变热。说明“液化放热” 。 9验证：“升华现象”和“凝华现象” 。答：在试管中放入少量的固态碘，塞紧塞子后放入盛热水的水槽中，发现固态碘不见了，试管中出现紫色气体，由此说明“升华现象”存在。再将试管放入凉水中，发现紫色的气体不见了，试管壁上出现黑色的固态小颗粒，由此说明“凝华现象”的存在。 第四章：光的直线传播 1.验证“光在同种均匀介质中沿直线传播” 。答 1：用激光手电透过烧杯外壁照射滴入几滴牛奶的水中，发现光束是直的，说明“光在同种均匀介质中沿直线 传播” 。答 2：点燃蚊香，用透明可乐瓶收集一瓶烟雾，用激光手电照射，发现在烟雾中光束是直的，说明“光在同种均匀介质中沿直线传播” 。
机械效率实验题典型例题 1．用一个定滑轮和一个动滑轮组成滑轮组有两种绕线方法。小杰和小华 各选取一种方法做实验。 （1）小杰采用了如图23甲所示的绕线方法组装滑轮组。他通过滑轮组 用3N 的拉力F 将重4.8N 的物体匀速提升了0.1m 的距离，此滑轮组的机械效率为 。 （2 22乙 中画出滑轮组的绕线。 2．图15甲是小刚测量滑轮组机械效率的示意图。实验时，他用弹簧测 力计拉动绳子自由端，将总重为6N 的钩码从A 位置匀速提升到B 位 置，同时弹簧测力计从图中的A ＇位置匀速竖直上升到B ＇位置，在 这个过程中，弹簧测力计对绳的拉力为F ，弹簧测力计的示数如图15 乙所示。则： （1）钩码上升的高度是 cm ； （2）拉力F 做的功是 J ； （3）滑轮组机械效率是 %。（结果保留一位小数） 3．小刚同学测滑轮组机械效率时所用的实验装置如图23所示。 （1）表中第1次实验数据有错误，改正后计算出其机械效率为 。 （2）根据另一组正确的数据计算出的机械效率为 ；比较两次的机 图23 乙 甲 甲 图15 乙 0 N
（3）实验中拉动弹簧测力计时要注意 。 （4）小刚用弹簧测力计测力时发现示数有忽大忽小现象， 引起这种现象的原因是 造成的。为改变这种现 象，小刚让弹簧测力计静止下来读数，这样他测得的 机械效率将 （选填“变大”、“变小”或“不变”）。 （5）若将此滑轮组换一种绕绳方法，不计摩擦及绳重，滑 轮组的机械效率 （选填“变大”、“变小”或“不变”）。 4．图19甲是小刚测动滑轮的机械效率的示 意图。他用弹簧测力计拉动绳子自由端， 将重为6N 钩码从A 位置匀速提升到B 位 置，同时弹簧测力计从图中的A ' 位置匀 速竖直上升到B ' 位置， 在这个过程中， 弹簧测力计对绳的拉力为F ，弹簧测力计 的示数如图18乙所示。则： (1) 弹簧测力计的示数是 N ； (2) 弹簧测力计移动的距离为 cm ； (3) 滑轮组做的有用功是 J 。 5．某学习小组要用实验研究被提升物体所受重力对滑轮组机械效率的影 响，他们用如图17所示的同一滑轮组进行了多组实验，通过实验得到了下表中的数据： 图18 甲 9 乙 0 N
力学部分 一、密度（探究和测量） 1、同学们在实验室里测小矿石的密度,选用天平、量筒、小矿石、细线、烧杯和水,进行了如下的实验操作： A ．将小矿石用细线系好后慢慢地放入量筒中并记下总的体积． B ．把游码放在标尺的零刻度线处，调节横梁上的螺母，使横梁平衡. C ．把天平放在水平桌面上． D ．将小矿石放在左盘中,在右盘中增减砝码并移动游码直至横梁平衡. E ．在量筒中倒入适量的水并记下水的体积． ⑴正确的实验操作顺序是 (只填字母序号). ⑵在调节天平时，发现指针位置如图1甲所示，此时应将平衡螺母向 调． ⑶用调节好的天平称小矿石的质量.天平平衡时,放在右盘中的砝码和游码的位置如图16 乙所示；量筒量出小矿石的体积如图1丙所示，由此可知，小矿石的密度ρ= kg/m 3． 2、小刚同学想测酱油的密度，但家里只有天平、小空瓶，而没有量筒．他思考后按照自己设计的实验步骤进行了测量，测量内容及结果如图2所示。 （1）他第三次测得物体的质量如图2b 中砝码和游码所示，其结果m 3＝ g 。 （2）请按照图4a 的顺序写出对应的实验步骤： 第一步： ； 第二步： ； 第三步： 。 （3）请你根据小刚测量的数据帮他计算出酱油的密度 。 图 1 a b
二、重力与质量的关系 3 （1）表中漏填了两个数据，请你在表中补上。 （2）根据上表数据，在图3中画出重力随质量变化的图线。 （3）由数据和图线可得出的结论是：___________________________________。 三、摩擦力的影响因素 4、(2010广东)在探究“滑动摩擦力的大小与哪些因素有关”的实验中。 （1）小明的三次实验情况分别如图4中的甲、乙、丙所示。实验时，用弹簧测力计拉木块在水平木板（或毛巾）上做匀速直线运动，根据＿＿＿＿＿＿知识可知，这时滑动摩擦力的大小等于弹簧测力计的示数。 （2）小明在探究“滑动摩擦力的大小与压力的关系”时，利用图4中甲、乙两组数据比较得出：“压力越大，滑动摩擦力就越大”的结论。你认为他这样对比这两组数据就得出这样的结论对吗？＿＿＿＿＿＿。你的理由是：＿＿＿＿＿＿＿＿＿＿＿。 （3）请你根据小明这三次实验情况设计一个实验数据记录表格。 （4）从图中甲、丙两组数据比较，你能得出的结论是：＿＿＿＿＿＿＿＿＿＿＿＿＿。 图4 图3
初三物理电学实验探究题及答案
xxxXXXXX学校XXXX年学年度第二学期第二次月考 XXX年级xx班级 姓名：_______________班级：_______________考号：_______________ 题号 一、实 验,探究 题 二、计 算题 三、综 合题 四、作 图题 总分 得分 一、实验,探究题 （每空？分，共？分） 1、测量“小灯泡的电功率”，小灯泡的额定电流为0.3A，灯丝阻值在10Ω～15Ω之间，所提供的器材有：电流表、电压表、电源（电压恒为6V）、开关各一个，滑动变阻器（“5Ω，2A”、“20Ω，1A”）两个，导线若干． （1）小明没有连接完的实物电路，如图1所示，请你用笔画线代替导线将实物图补充完整． （2）小明选用的滑动变阻器的规格为． （3）闭合开关，移动滑片，当电流表的示数为0.3A时，电压表示数如图2所示，读数为V，小灯泡的额定功率为W． （4）小红没用电压表，但多用了一个开关，其它器材与小明的相同，也测出了小灯泡的额定功率． ①请在图3虚线框内画出她设计的电路图． ②写出实验步骤：实验步骤． ③写出测定额定功率的表达式：P额= ． 2、如图22甲所示是小刚测量小灯泡电功率的电路。电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为10Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别 为10Ω和50Ω。 评卷人得分
（1）在检查仪器时，发现电流表的指针如图乙所示，则他接下来的操是。 （2）应该选用的滑动变阻器是。（选填“R1”或“R2”） （3）用笔画线代替导线将电路连接完整。 （4）闭合开关前，滑动变阻器的滑片P应放在端。（填“a”或“b”） （5）检查仪器和电路无误后，闭合开关，移动滑动变阻器的滑片，进行了多次测量， 多次测量的目的 是：。 （6）在某次测量中，调节滑动变阻器滑片到某一位置时，电压表示数如图丙所示 要测定小灯泡的额定功率，应将滑片适当地向（选填“左”或“右”） 移动，同时眼睛应观察。 3、如图21是探究“电流通过导体产生的热的多少跟哪些因素有关”的实验电路（烧瓶、煤油质量和玻璃管均相同），瓶中的电阻采用金属丝。 （1）实验中，通过观察来判断电流通过导体产生热的多少。 （2）在电流与通电时间相同的条件下，选用长度和横截面积都相同的两种材料进行实验，为了使实验现象最明显，可以选用表中的铜与进行对比。 4、如图20所示的电路，闭合开关后，电压表读数为6V，电流表读数为0.6A。
2015-2005年中考设计实验专题汇总 2015年：实验桌上有带横杆的铁架台、刻度尺、弹簧测力计、细绳，另外还有钩码一盒，质量不等的滑轮2个，滑轮的轮与轴之间的摩擦很小，可忽略不计。请选用上述实验器材证明：动滑轮的机械效率与动滑轮所受重力有关。 要求：（1）写出实验步骤；（2）画出实验数据记录表格。 解析： 1、用已调零的弹簧测力计测出动滑轮的重力分别为G1、G2，如图先用重 力为G1的动滑轮组装实验器材，用弹簧测力计拉住细绳端，竖直向上匀 速缓慢拉动，使质量为m的钩码匀速上移一段距离，读出弹簧测力计的示 数为F1，用刻度尺测出绳端移动距离s和钩码移动距离h，记录G1、F1、 m、s、h在实验记录表格中。 2、换用另一个重力为G2的动滑轮组装实验器材，钩码质量m不变，仿 照步骤①再做一次，记录G1、F1、m、s、h在实验记录表格中。 利用公式η=W有/W总分别计算两次滑轮组的机械效率 G动/N m/kg F/N s/m h/m W总/J W有/Jη 2014年：实验桌上有三个完全相同的烧瓶，烧瓶内装有质量相等的煤油、型号相同的温度计和阻值相等且不变的电阻丝R，如图18所示。另外，还有满足实验要求的电源、滑动变阻器和开关各一个，电流表和停表各一块，导线若干。请利用上述实验器材，设计一个实验证明：“保持电阻阻值不变，在相同时间内通过电阻的电流越大，电流通过电阻产生的热量越多”。实验设计中可用煤油升高的温度Δt的大小
图2 R S A 表示电流通过电阻丝R 产生热量的多少。请画出实验电路图，写出实验步骤，画出实验数据记录表格。 解析： 实验电路图如图2所示。 实验步骤： （1）按电路图将装置甲、滑动变阻器、电流表等串联接入电路中，将滑动变阻器的滑片调到 阻值最大的位置，观察并记录装置甲中温度计的示数t0。 （2）闭合开关S 的同时按下停表开始计时，观察并记录电流表的示数I ，通电3min ，停止计时的同时观察并记录温度计的示数t ，断开开关S 。 （3）用装置乙替换电路中的装置甲，改变滑动变阻器滑片的位置，观察并记录装置乙中温度计的示数t0。仿照步骤（2），做一次实验。 （4）用装置丙替换电路中的装置乙，再次改变滑动变阻器滑片的位置，观察并记录装置丙中温度计的示数t0。仿照步骤（2），再做一次实验。 实验数据记录表： 2013年：实验桌上有符合实验要求的橡皮筋一根、 弹簧测力计 （量程0-5N ）一个、钩码（每个钩码的质量为50g ）一盒、带横杆的铁架台一个、刻度尺一把、细线若干。请你选用上述实验器材设计一个实验证明：如果同一直线上的两个力F1与F2的方向相反，且F1大于F2，则F1与F2的合力F=F1-F2。请你写出实验步骤（可画示意图辅助说明），画出实验数据记录表格。 解析：实验步骤： I/A t0/℃ t/℃ Δt/℃ 甲 乙 丙 图18 温度计 接线柱 R R 温度计 接线柱 R 温度计 接线柱
