SCW-98系列
智 能 测 温 仪
唐 山 拓 新 电 器 有 限 公 司
警告：以下内容请特别注意!
本仪表使用时不得置于日晒、雨淋、潮湿及有易燃、易爆、有腐蚀性气体的环境。否则将导致仪表损坏或引起安全事故。
不得安装在正对热辐射源及有强电磁干扰的地方，否则将导致仪表损坏或导致仪表工作不稳定及测量不准确。
仪表安装的位置应远离动力电缆（距离不得小于5米），有强电磁干扰的场合（特别是大功率中频感应炉），于仪表连接的信号输入线应加装金属软管或使用带屏蔽层的信号线，否则将导致仪表工作不稳定及测量不准确。应特别注意的是测温时测枪一定不要接触炉壁，否则将导致仪表无能工作。
中频炉使用时，仪表安装要注意与现场的钢梁及墙壁绝缘（仪表背后衬一块绝缘材料板）。
在大功率中频感应炉的应用场合，采取上述措施仍无效时，建议采用在测量时电炉暂时停电的方法，保证生产正常进行。
仪表的供电电源应使用仪表专用电源，现场没有仪表专用电源的，应配备UPS不间断电源装置。否则将可能导致仪表工作不稳定。
提示：以下内容请随时注意！
随时检查测温系统的各组成部分间的连接是否紧固（仪表与补偿导线，补偿导线与测温枪，枪与热电偶），任何环节有松动都将导致仪表工作不稳定及测量不准确。
补偿导线不得有铜导线裸露的现象。
热电偶应确保干燥，如若潮湿应烘干后再使用。
测温过程中操作人员必须双手紧握测温枪，使测温枪不抖动，保证测成率及准确性。
因炉内钢水温度分布的不均匀，所以要求侧量位置要定点定深度，保证所测温度的代表性和一致性，才能正确的指导生产过程。
测量时插枪的垂直深度，一般不要小于30mm（钢水液面以下），热电偶头部应尽可能的插入熔池的中部。
测量示意图如下：
注意： 测温前必需将渣层扒开，测量时要将测枪一次、迅速插到液面下的一定深度（特别注意渣层厚度不包括在内），等到仪表红灯点亮、电铃响时在提枪。测温前不能将热电偶头部置于炉口处过长时间，或靠近炉口处烘烤，否则将导致测量不准，或造成测量失败。
•
•
••
•
•
•
•
•
•
•

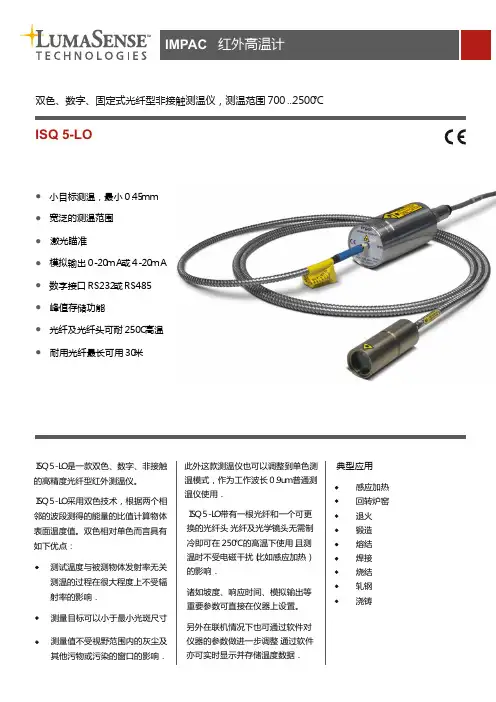

•ISQ 5-LO
双色、数字、固定式光纤型非接触测温仪，测温范围７００．．．２５００℃
小目标测温，最小０．４５ｍｍ●
宽泛的测温范围●
激光瞄准
模拟输出０－２０ｍＡ或４－２０ｍＡ
数字接口ＲＳ２３２或ＲＳ４８５
峰值存储功能
光纤及光纤头可耐２５０Ｃ高温
耐用光纤最长可用３０米●
●
●
●
●
●
ＩＳＱ５－ＬＯ是一款双色、数字、非接触
的高精度光纤型红外测温仪。
ＩＳＱ５－ＬＯ采用双色技术，根据两个相
邻的波段测得的能量的比值计算物体
表面温度值。双色相对单色而言具有
如下优点：
测试温度与被测物体发射率无关
测温的过程在很大程度上不受辐
射率的影响．
测量目标可以小于最小光斑尺寸
测量值不受视野范围内的灰尘及
其他污物或污染的窗口的影响．此外这款测温仪也可以调整到单色测
温模式，作为工作波长０．９ｕｍ普通测
温仪使用．
ＩＳＱ５－ＬＯ带有一根光纤和一个可更
换的光纤头．光纤及光学镜头无需制
冷即可在２５０℃的高温下使用，且测
温时不受电磁干扰（比如感应加热）
的影响．
诸如坡度、响应时间、模拟输出等
重要参数可直接在仪器上设置。
另外在联机情况下也可通过软件对
仪器的参数做进一步调整．通过软件
亦可实时显示并存储温度数据．典型应用
感应加热
回转炉窑
退火
锻造
熔结
焊接
烧结
轧钢
浇铸在线 / 离线
响应时间
激光瞄准按键发射率坡度模拟输出
0 or 4 ... 20 mA带色彩标识光缆电缆接头Technical Data
细节说明可选: ISQ 5-LO-C, 集成PID控制器的特别版本
ISQ 5-LO-C 配置 PID 控制器。可自动控制和监视过程温度。
控制器将当前的测量温度与目标温度进行比较，计算控制信号并给出0或4至20 mA的输出信号
（非温度信号）。控制器反应速度非常快，按照高温计响应时间（<10 ms）更新信号。
控制器内置的自整定算法可以自动确定控制部分P，I和D的近似值。
激活或关闭控制器并设定相应参数既可通过软件实现亦可通过 HT 6000便携式参数调整装置或者
1 红外线测温仪使用方法及技巧
要想在使用红外线测温仪中更得心应手，我们还要注意一些使用时的方法：
1、红外线测温仪是不能透过玻璃进行测量温度，玻璃有很特殊的反射和透过特性，不允许精确红外线温度读数。但是可通过红外线窗口测温。红外线测温仪最好不用于光亮的或抛光的金属表面的测温(不锈钢、铝等)。
2、红外线测温仪只能测量物体的表面温度，不能测量其内部温度。
3、要仔细定位热点，发现热点，用它瞄准目标，然后在目标上作上下扫描运动直至确定热点。
4、我们在使用时，要注意环境条件：烟雾、蒸汽、尘土等。它们均会阻挡仪器的光学系统而影响精确测温。
5、使用红外线线测温仪时，还要注意环境温度，如果它突然暴露在环境温差为20度或更高的情况下，允许仪器在20分钟内调节到新的环境温度。
在使用红外线测温仪测量温度时，被测物体发射出的红外线能量，通过红外线测温仪的光学系统在探测器上会转换为电信号，该信号的温度读数显示出来，有几个决定精确测温的重要因素，最重要的因素是发射率、视场、到光斑的距离和光斑的位置。 发射率，所有物体会反射、透过和发射能量，只有发射的能量能指示物体的温度。当红外线测温仪测量表面温度时，仪器能接收到所有这三种能量。所以，所有红外线测温仪必须调节为只读出发射的能量。测量误差通常由其它光源反射的红外线能量引起的。有些红外线测温仪可改变发射率，多种材料的发射率值可从出版的发射率表中找到。
其它仪器为固定的予置为的发射率。该发射率值是对于多数有机材料、油漆或氧化表面的表面温度，就要用一种胶带或平光黑漆涂于被测表面加以补偿。使胶带或漆达到与基底材料相同温度时，测量胶带或漆表面的温度，即为其真实温度。距离与光斑之比，红外线测温仪的光学系统从圆形测量光斑收集能量并聚焦在探测器上，光学分辨率定义为红外线测温仪到物体的距离与被测光斑尺寸之比(D:S)。比值越大，红外线测温仪的分辨率越好，且被测光斑尺寸也就越小。激光瞄准，只有用以帮助瞄准在测量点上。红外线光学的最新改进是增加了近焦特性可对小目标区域提供精确测量，还可防止背景温度的影响。视场，确保目标大于红外线测温仪测量时的光斑尺寸，目标越小，就应离它越近。当精度特别重要时，要确保目标至少2倍于光斑尺寸。

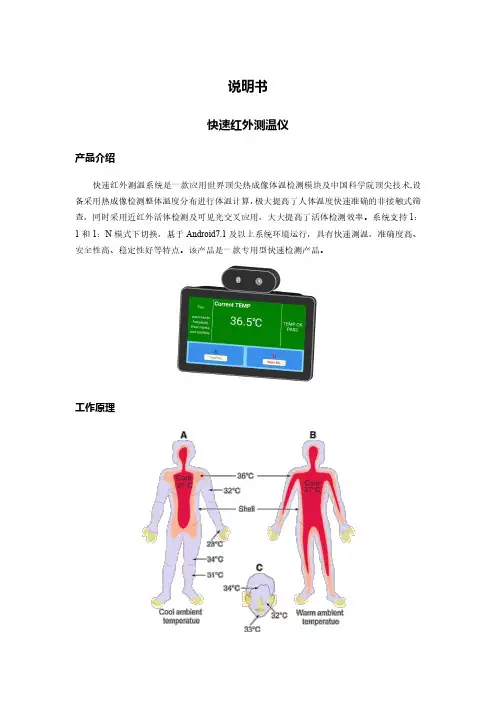

说明书
快速红外测温仪
产品介绍
快速红外测温系统是一款应用世界顶尖热成像体温检测模块及中国科学院顶尖技术,设
备采用热成像检测整体温度分布进行体温计算，极大提高了人体温度快速准确的非接触式筛
查，同时采用近红外活体检测及可见光交叉应用，大大提高了活体检测效率。系统支持1：
1和1：N模式下切换，基于Android7.1及以上系统环境运行，具有快速测温，准确度高、安全性高、稳定性好等特点。该产品是一款专用型快速检测产品。工作原理日常生活中，任何物体都在不停地发射红外辐射，热像仪吸收红外辐射后会根据温升情
况，配合人体干烧算法计算得到的相对温度信息。
对人体而言，体内核心温度是恒定的（36.5~37℃）;脸部体表温度为32~36.5℃。
如果人体在室外测量或者从室外刚进入室内进行测量，体表温度受环境温度影响，会导
致体表温度偏低。
但如果人体已经是在干烧，体内热量会不停传导至体表，通过干烧算法，我们的热像仪
可以准确测出其干烧状态。
功能介绍
1.自助测温
降低交叉感染风险，体温异常预警
2.人员设定
门禁设置人员进入数量如：200人
超200人禁止进入
3.远距离测温
100-120CM精准远距测温
高温禁止通行
4.数据记录
自动记录测温次数+报警次数
5.快速测温
0.25秒测温+误差正负0.3℃
适应场景
学校，政府办公大楼，办事营业大厅，医院，养老院，写字楼主要特性
1.快速通行同时进行检测，快速筛查
2.快速识别应用
3.0.25S测温快速通行，100CM-120CM远距离精准测温，高温报警禁止通行
4.支持多国语言，中英文播，超薄超小设计，非接触式
5.原装进口传感器
6.识别速度快，检测耗时约0.25s
7.采用基于流动态人员检测，支持离线测温
规格参数-硬件硬件CPUCortex-A7架构，主频1.5G
内存DDR31G
存储EMMCFLASH16G(最大可扩展到32G)
操作系统安卓7.1
显示屏7英寸液晶显示屏，分辨率：1024*600
外观材质铝合金外壳，钢化玻璃面板
