水环式真空泵维护保养规程

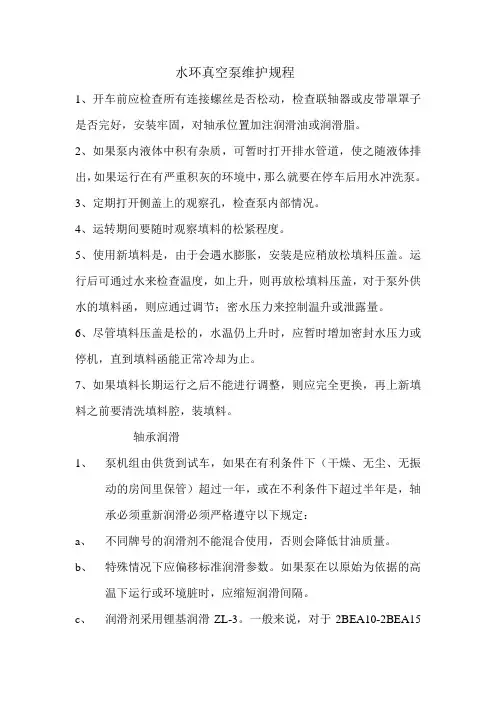

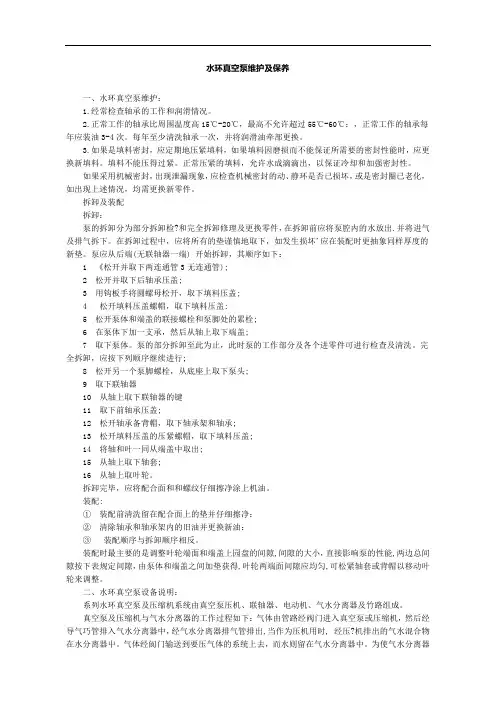

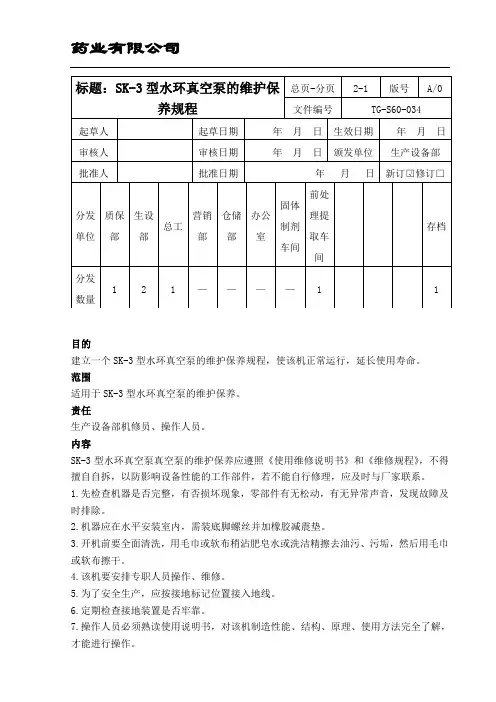

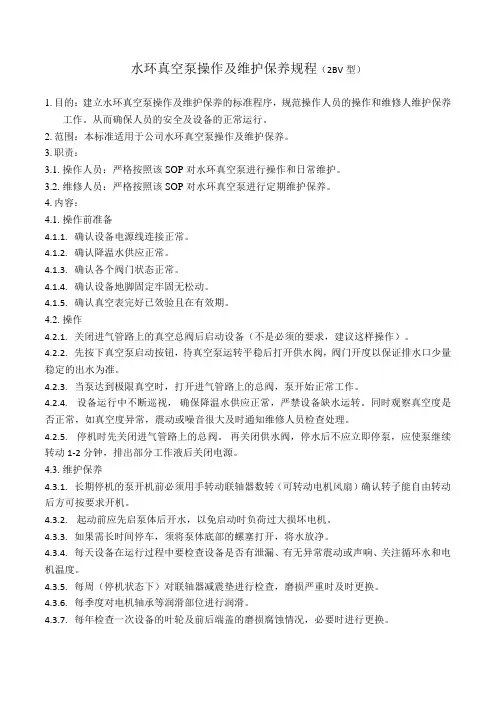

1. 设备维护
1.1 日常维护
1.1.1 严格按操作规程程序启动、运转与停车，并做好运行记录，做到齐全、准确、及时。
1.1.2 每班检查各润滑部位的润滑情况。
1.1.3 检查填料密封的漏损情况，定期压紧填料，必要时予以更换。
1.1.4 检查供水状况，保持足够的水量。
1.1.5 经常观察泵的压力和电机电流是否正常和稳定，设备运转有异常声响或振动，发现问题及时处理。
1.1.6 保持泵及周围环境整洁，及时消除跑、冒、滴、漏。密封符合要求。1.1.7 维修人员定时上岗，检查设备并及时处理所发现的问题。
1.1.8 环境温度较低的情况下，泵停用时，排尽剩液，以防冻裂机壳及零件。

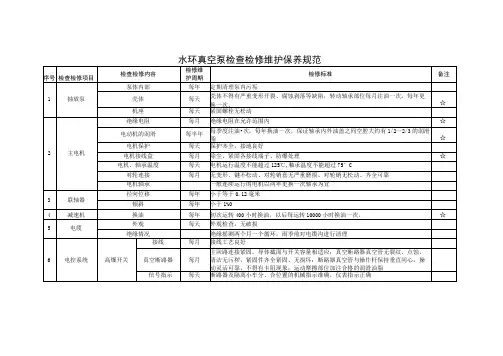

1.2 定期检查内容
遇有下列情况之一者，应紧急停车处理：
a. 泵内发出异常的声响；
b. 泵突然发生剧烈振动；
c. 循环水突然中断。
2. 试车与验收
2.1 试车前的准备工作
2.1.1 清除泵座机周围一切杂物，清理干净现场。
2.1.2 检查泵座、电机座螺栓及各部联接螺栓的紧固情况。
2.1.3 检查密封是否符合要求，冷却系统是否畅通。
2.1.4 盘车应无卡阻或轻重不均的现象。
2.2 试车
2.2.1 试车时间不少于2小时，应达到：
a. 运转平稳无杂音，冷却、润滑良好；
b. 轴承温度正常；
c. 轴承部位壳体的振动不超过规定；
d. 真空度达到铭牌数值；电机电流不超过额定值；
e. 密封符合要求；
2.3 验收
泵在检修后质量符合本规程要求，检修记录齐全、准确，试车正常，可按规定办理验收。

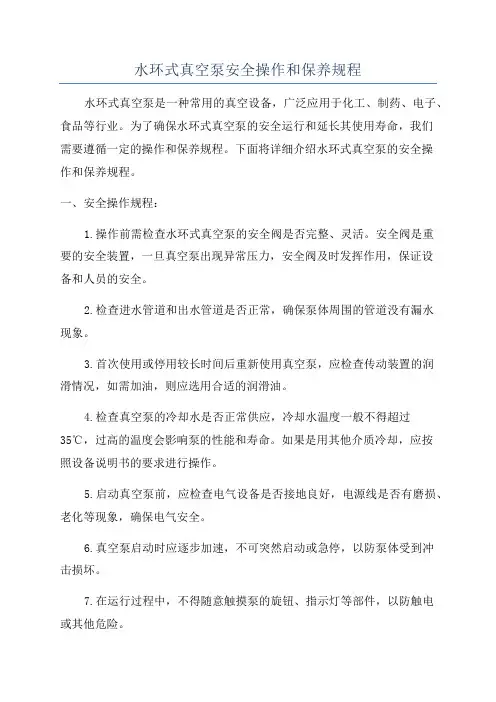

3. 维护安全注意事项
3.1 维护安全注意事项
3.1.1 泵座上不准放置维修工具和任何杂物。
3.1.2 泵在运转中，不得靠近转动部位擦拭设备。
3.1.3 保持电机接地线完好，清扫时注意不要将水喷洒在电机上。
3.2 试车安全注意事项
3.2.1 试车应有组织地进行，并有专人负责试车中的安全检查工作。
3.2.2 开停车由专人操作，操作者必须持有本岗位的“安全作业证”。
3.2.3 严格按照泵的启动、停车操作程序开停车。
3.2.4 试车中如发现不正常的声响或其他异常情况时，应停车检查原因，并消除后再试。
