Mapinfo软件使用手册
MapInfo是美国MapInfo公司的桌面地理信息系统软件，是一种数据可视化、信息地图化的桌面解决方案。它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能，形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统。MapInfo 含义是“Mapping + Information （地图+信息）”即：地图对象+属性数据。
目前大部分使用的mapinfo软件为英文版，汉化的版本直观性较强，但是一些功能以及操作复杂度相对较高，mapinfo版本自开发以来历经版本较多，当前最新版本mapinfo11.0，
下边以mapinfo10.0为例进行操作演示。
（1）软件安装，下载或者拷贝安装软件，然后进行安装。
（2）软件使用，
1、安装完成mapinfo软件后，电脑开始菜单中选择所有程序，看到mapinfao应用程序选择
mapinfo professional 10.0点击鼠标左键，软件打开完毕。见图一
（图一）
2、打开软件后默认是否恢复上次任务，是选择确定，否的话选择取消。见图二
（图二）
3、安装插件
Mapinfo软件是在无线优化当红具有较强的实用性，但大多数主要是针对GSM网络的，对TD无线优化工作有一定的局限性，因此针对TD优化工作而制作的专用插件就显得尤
为重要。下文将介绍TDPlanning插件的安装。
插件版本TDPlanning2.3，安装具体步骤如下：
第一步选择工具下拉菜单工具管理器见图三
（图三）
第二步选择增加工具选项后填写标题，选择位置里边找到插件的位置—打开—确定。见图四
（图四）
4、工参导入
汉化版本无法正常打开EXCELL格式，首先将EXCELL格式转化为TXT格式见图五，然后打开TXT格式，
选择文件选项下打开选项，然后选择转化为TXT格式的文档打开，见图六
注意：在带分界符页面中的文件字符集项应选择没有字符集转换，选中下边以第一列作行作为列标题。见图七
确定后出现如图八页面
（图五）
（图六）
（图七）
（图八）
5、生成图层
首先选择GCI-CDMA Tools选项（GCI-CDMA Tools插件的安装同TDPlanning），选择三扇区生成器选项出现如下界面，需要对基站维度、经度、站点覆盖半径、天线的半功率角、方向角进行设置。见图九，选择确定后出现如图十界面。
(图九)
（图十）
第二步选择图层---图层控制选项，界面左边出现相应的编辑显示选项。见图十一
（图十一）
第三部选择文件打开，打开电子地图（包括道路、建筑、河流、铁路等，根据实际情况打开），具体见图十二
（图十二）
然后根据自己的需要进行查询，编辑等操作具体见图十三
（图十三）
Mapinfo使用教程 一、安装 二、控件的安装 将Addgps1.mbx控件拷贝到C:\Program Files\MapInfo\Professional 6.5 SCP\TOOLS下即可。 三、mapinfo的使用 1、打开mapinfo软件 2、增加工具方法如下：工具工具管理器增加工具 打开“增加工具”出现如下对话框： 点激，出现如下对话框： 选中addgps1.MBX，打开，回到“增加工具”对话框如下（标题随意）：
确定，“工具管理器“如下： 确定后，可发现mapinfo菜单快捷栏中多出了。 四、制图 1、打开，出现“Open GPS Date”对话框，查找所要处理的文本文件，打开。
2、生成新图，输入MAPINFO图名（参考林务管理作业编码说明），确定，请及时保存。 3、处理使每一图成闭合曲线，使图尽量圆润。 4、查找无间隙、无断线、无重复、无交叉等，选中全图，后执行“对象/合并”，再选中，执行“对 象/转换成区域”，将区域填充颜色（参考MAPINFO出图标准和管理）。 5、执行“表/更新列”出现如下对话框：选择更新的表、更新的列，点击“辅助”
确定。 6、生成浏览窗口，执行“表/维护/紧缩表” 确定，保存，表会自动关闭。 7、打开刚关闭的表，按鼠标右键，选择“图层控制”，将此表栏位的编辑勾选，点击“标注”
在“标注项”选中“GPS面积”，后选择“表达式”，出现对话框如下，输入表达式其中””为英文的双引号，确定。 在“标注选项”对话框中的“样式”，点击，出现“文本样式”对话框，更改字体属性，字体为12号粗体Arile，颜色与区域颜色相同，如下：
地图软件安装及使用说明 一、软件安装 注：本软件为试用版，请使用正版软件。 1.如：图1所示，打开光盘中“MapInfo7.0特别版”→“安装”→“setup.exe”开始安装程序。 图1 2. 如：图2中所示，选择“我接受许可证协议中的条款”后，点击“下一步”继续。 图2
3.如图3所示，输入用户，单位和试用版序列号“MIPWCC0700509692”，后点击下一步继续。 注：试用版序列号可在光盘中的“MapInfo7.0特别版”→“安装”→“试用版序列号”→“mapinfo7sn.txt”双击打开查看。 图3 4.如图4所示选择“完全安装”后，点击下一步继续。 图4
5.如图5所示，点击“更改…”按钮更改程序安装位置，不更改直接点击下一步继续。 图5 6. 如图6所示，点击“更改…”按钮更改许可文件安装位置，不更改直接点击下一步继续。 图6
7．如图7所示，点击“安装”按钮开始安装程序，等待安装完成。 图7 8.程序安装过程中出现如图8所示时，点击“否”按钮继续。 图8 9.出现如图9所示时，点击“完成”按钮完成安装。 图9
二、软件使用 注：本软件为试用版，请使用正版软件。 1.1使用软件前请先解压光盘中的“全国地图2010.rar”到电脑中。解压完成后如图1，双击打开光盘中的“cutmap.MBX”。 图1 2.打开程序时弹出窗口如图2，点击“延续试用期限”继续下一步操作。 图2
2.第一次运行程序时，弹出如图3中窗口点击“取消”后继续下一步。 图3 3.进入程序后，点击“文件”→“打开”，如图4在弹出窗中选择“标准位置”后找到刚才解压的地图包的文件夹打开，在文件类型中选择“workspace(*.wor)”。 图4
MapInfo常规使用方法 MapInfo常规使用方法 (1) 一、Mapinfo制作基站站点分布图 (2) 1.软件版本 (2) 2.软件安装 (2) 3.常用功能 (2) 3.1 主工具条 (2) 3.2 绘图工具条 (2) 4.使用方法及技巧 (2) 4.1 由Excel表创建基站信息图层 (2) 4.2 图层控制 (5) 4.3 保存工作空间 (6) 4.4 查找功能 (6) 5.效果 (7) 二、Cell tool/Cell Maker插件制作基站三扇区 (8) 三、SiteSee插件制作基站三扇区 (12) 四、Mapinfo其他用法 (16) 一、Mapinfo制作基站站点分布图 1.软件版本 目前我们常用的是MapInfo Professional 8.0 SCP。 2.软件安装 安装和解密两个过程。 1、安装：双击可执行文件：setup.exe；
2、破解：将MapInfo Professional\Key\Mapinfo+2.9.Hero下面 的文件：Mapinfo+.exe，mapx40.ocx两个文件拷贝到安装 目录：C:\Program Files\MapInfo\Professional下面，然后点 击：Mapinfo+.exe运行即可。 3.常用功能 3.1 主工具条 3.2 绘图工具条 在某一图层被设为可编辑时，绘图工具条便可以使用，在其上面进行绘图。 4.使用方法及技巧 4.1 由Excel表创建基站信息图层 第一步，打开Excel表。选择“文件”下拉菜单－选择“打开”，即出现下图所示对话框：
找到Excel表所在文件夹－文件类型选择Microsoft Excel (*.xls)－打开Excel表。 第二步，指定工作表中要访问的部分。打开Excel文件后，出现一个选择框，如下图： 如果Excel表无标题行，在上图（左）状态下直接确定即可。 如果Excel表有标题行，需要在“以选中范围……”前打勾，如上图（右），并在“命 名范围”栏内选择“其他…”，即出现
Mapinfo软件使用手册 MapInfo是美国MapInfo公司的桌面地理信息系统软件，是一种数据可视化、信息地图化的桌面解决方案。它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能，形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统。MapInfo 含义是“Mapping + Information （地图+信息）”即：地图对象+属性数据。 目前大部分使用的mapinfo软件为英文版，汉化的版本直观性较强，但是一些功能以及操作复杂度相对较高，mapinfo版本自开发以来历经版本较多，当前最新版本mapinfo11.0， 下边以mapinfo10.0为例进行操作演示。 （1）软件安装，下载或者拷贝安装软件，然后进行安装。 （2）软件使用， 1、安装完成mapinfo软件后，电脑开始菜单中选择所有程序，看到mapinfao应用程序选择 mapinfo professional 10.0点击鼠标左键，软件打开完毕。见图一 （图一） 2、打开软件后默认是否恢复上次任务，是选择确定，否的话选择取消。见图二 （图二） 3、安装插件 Mapinfo软件是在无线优化当红具有较强的实用性，但大多数主要是针对GSM网络的，对TD无线优化工作有一定的局限性，因此针对TD优化工作而制作的专用插件就显得尤 为重要。下文将介绍TDPlanning插件的安装。 插件版本TDPlanning2.3，安装具体步骤如下：
第一步选择工具下拉菜单工具管理器见图三 （图三） 第二步选择增加工具选项后填写标题，选择位置里边找到插件的位置—打开—确定。见图四 （图四）
MapInfo使用是网络规划优化中一个重要的软件，熟练的使用，可以有效清晰的提高我们工作的效率。 一，Mapinfo中添加插件的方法： ⑴首先打开Mapinfo，选择TOOL Mannager。 ⑵找的sitesee插件后在后面的loaded和autoload都打对钩，Ok退出。 在Table菜单下即可看到WFI Sitesee子菜单。 二，使用MapInfo插件sitesee制作基站图点位图和扇区图 所需：Mapinfo、sitesee插件、工参表（包含经纬度） 1、先把工参表转化成TXT格式的。（由于Mapinfo打开xls文件时较为复杂，我们通 常是将xls转换为txt后再导入Mapinfo中。打开工参表后，点击“文件—另存 为”） 注意选择保存类型为“文本文件（制表符分隔）（*.txt）”。 2、打开MapInfo软件，将TXT的工参导入MapInfo软件中。 文件类型选择“带字符格式的TXT”点击打开 注意如上对话框中红色部分的选择，字体的设置设置为不用转换，并采用第一行作为列标题。点击OK后即成功导入表 3，出现如下图 4、制作基站点位图：点击table菜单中Greate points选项，如下图所示： 注意选择好x、y坐标分别采用的数据的列名，通常我们均采用经度LONGITUDE作为x轴，纬度LATITUDE作为y轴。 点击using Symbol可以选择采用的符号形状、符号颜色、符号大小等 选择站点的形状、大小、颜色，点OK，站点图制作完成。 基站点位图制作有利于区分新建站和原站。 5，使用sitesee插件制作基站扇区图，打开sitesee插件：
点击Table—WFI SiteSee—Create Site Boundaries创建站点边界 选择如下图，纬度、经度、扇区的大小（一般选择或者），波瓣角（一般选择65、45、30），在选择“方位角”点OK 将表中各个字段填写完全，点击OK后生成tab文件并提示填选文件保存位置。 点击File—Open打开生成的Tab文件,如下图所示 6、扇区图制作完成，显示基站名 选择上图的站名就可以 同时显示站名和PN的方法，选择“Expression”,出现对画框，选择“站名+PN”点OK 三，我想给基站拓扑图赋上颜色，最好不同的扇区颜色不同，怎么做？ 有两种做法，这里先讲简单的一种，另外一种是专题制图法，将在后面进行阐述。 ⑴点击Window---New Redistrict Window新建重新分区窗口 在需要红色标注的地方选择扇区号所对应的列名，点击OK即可 ⑵生成地图如下图所示 该方法缺点是支持的站点个数不能超过1000. 四，创建专题地图 可以根据不同指标将基站分为不同方式显示，例如我们划分不同BSC区域、话务载频区域，簇分划分都可以依照上面的不同颜色区分而画。 1、首先打开全网扇区图或者站点图，点击MAP菜单中Greate Thematic Map 选项 2、点击Nest 根据不同的条件设置区分地图，可以根据归属不同BSC、话务载频、割接开通批次等 3、根据如下话务载频情况设置不同的颜色 4、点OK，得到如下图
Mapinfo使用方法 目录 1运用mapinfo制作基站图 (2) 1.1基站数据库制作及更新 (2) 1.1.1原始数据来源 (2) 1.1.2引入宏RNP.xla (2) 1.1.3制作基站数据库表 (3) 1.2将数据库表制作成基站图 (4) 2Mapinfo深入运用 (9) 2.1常用工具的介绍 (9) 2.1.1查找功能 (9) 2.1.2运用Piano查看频点分布 (10) 3附件 ......................................................................................................................................................错误！未定义书签。
1运用mapinfo制作基站图 1.1基站数据库制作及更新 1.1.1原始数据来源 原始基站数据可分为两个部分： 一部分为所有小区在OMCR上的参数设置数据，包括频点、LAC、CI、BSC、CellName、BSIC、NCC、BCC、CellType、HopMode等。这些数据可以从OMCR上下载下来。下载所得的文件有好几个，其中我们将用到的是Cell.csv文件。 另一部分则为小区的基础数据，如经纬度、方位角、电子下倾角、机械下倾角、天线类型、塔高、天线挂高、塔的类型等。这些数据可以向局方所取，如果没有可以通过DT小组现场采集数据。 1.1.2引入宏RNP.xla 在制作数据库前先要将宏RNP.xla导入到你的EXCEL中。这个宏一般用于RNP工作中所以在这里不多做介绍，我们只运用它来制作数据库的功能。 首先，打开任意一个EXCEL文件，选择工具—>加载宏，将会弹出一个对话框<加载宏>。 然后，单击浏览选择rnp_1008.xla所在的文件位置，单击确定即完成导入宏的步骤。此时，你的Excel的左边将出现一列新的工具栏，这个工具栏就是刚才导入的宏。
一、mapinfo7.0安装 1、运行setup.exe 2、将mapinfo+.exe复制到安装目录下并运行。（或将MapinfoProlicense复制到安装目录） 二、导入插件工具 1、插件seesite需与安装文件夹放在同一目录下 2、将SeeSite插件拖到已打开的Mapinfo7.0，在工具管理器“已装入”和“自动装入”打钩，每次打开Mapinfo就会自动导入插件（若不在同意目录下会导入失败） 三、基站图层制作 1、将工参数据存为“xls”格式，点击SeeSite下“制作基站扇形数据” 2、选择已制作好的工参文件打开
3、选择扇形样式 4、制作完成后就会显示基站图层，如图所示
四、7.0常用的操作 1、图层编辑 1.1空白图层制作 点击文件下新建表，打开新的地图窗口，点击创建 在名字栏输入新表名字，点击创建
至此，一个空白图层已制作完成，利用绘图工具可在空白图层上进行需要的图案绘制，文字输入等，编辑完成后选择“文件”下“保存表”
1.2对已有图层的编辑 打开图层后单击鼠标右键，选择图层控制，在“可编辑”栏打钩方可对图层进行编辑，确定 然后同样利用绘图工具对图层进行编辑，编辑完成后选择“文件”下“保存表”或“另存副本为” 2、优化工具的使用 导入插件SeeSite后会出现优化工具栏， 全部关闭或重复点击打开缺省工程文件、代开TAB目录中RFcon表数据、删除临时层数据、标注CI或干扰频点、标注基站名、显示小区频点信息、查找基站、查找频点、频点列表、显示小区同临频干扰、查看与本小区同频同色小区、查看选择的圆形区域同频同色小区对、显示邻小区、显示切入邻小区、修改邻小区并生成脚本、修改扇区属性分析小区覆盖半径、查找优选频点列表、通过测量矩阵显示干扰图和计算最佳频点、计算小区的最佳色码、通过参数新建基站、新建地图点、制作LAC，BSC专题地图
《地理信息系统基础》实验指导书 课程名称：地理信息系统基础 课程编号： 软件名称：MapInfo Professional 6.5, ORACLE 9.0 指导教师：周晓光、赵玲 实验内容： 实验一、MAPINFO地理信息系统的基本功能与基本操作 实验二、MAPINFO的空间数据录入 实验三、空间数据查询、分析与数据转换 实验四、MAPINFO 的空间数据入库（ORACLE SPATIAL）与调用 实验一、MAPINFO地理信息系统的基本功能与基本操作 实验目的： （1）熟悉桌面GIS软件MapInfo的界面环境 （2）初步掌握MapInfo主要工具、菜单命令的使用 （3）理解GIS软件应具备的基本功能 实验内容及步骤： 一、熟悉MapInfo的界面环境 1、在地图窗口打开MapInfo表 a、选择“文件>打开表”或从“快速启动”对话框中选择“打开表”，出现打开表的对话框。 b、在“文件类型”下拉列表中可以选择要打开的文件类型，可以选择打开dBASE DBF(*.dbf)文件、分界ASCII（*.txt）、Excel电子表格（*.xls）、以及栅格图像文件等。要打开MapInfo表，则在文件类型中选择MapInfo(*.tab)。 小技巧：按住Shift键，可同时打开连续的多张表， 按住Ctrl键，可同时打开不定顺序的多张表。 c、设定要打开的表名称、目录和驱动器。本实验中打开data目录下的China.tab 表、Chinahwy.tab表和Chincaps.tab表。 你会看到一个显示中国地图的窗口，该窗口叫做地图窗口。浏览屏幕上部的菜单条，将发现其中多了一个“地图”菜单。 2、在浏览窗口中查看数据 a、选择窗口＞新建浏览窗口（或者单击常用工具条上的新建浏览窗口按钮 ） b、出现“浏览表对话框”，选择China表，按“确定”。
网优中经常遇到的几种Mapinfo功能 一、基站查找功能 MAPINFO是网优普遍使用的软件，但是因为无法进行定位基站，使查找基站时只能按照经纬度在地图上拖动，相当麻烦，其实Mapyifo中可以有自动定位功能，具体打开方法如下： 1、打开Mapyifo工具软件，然后导入基站数据，按以下步骤操作。 2、在表结构中选择使用的基站图层（即需查找内容所在表）
3、在需要定位的索引中打勾，如站名或者小区标识，点确定 4、确认搜索表、查找对象所在列，便可以直接使用Ctrl + F 实现查找功能。查找到的地点会用标注符号做出标记，默认为空五角星，可以更换样式及颜色，见下图。
5、找到查找站点，并标注（如果查找站点不在当前所视窗口内，查找后便自动将查找站点居中）
二、如何导入.excel数据 Mapyifo支持2种格式文件的导入.excel和.txt 2种格式导入方法略有不同，下面将对如何导入.excel和.txt做简要的说明及图解。（注意表格是否存在公式的数据，经纬度的小数点应为实心，而不是句号） 2.1 如何导入.excel数据 1、通过打开找到需要导入的表格（注意所选格式及首选视图） 2、打开所选表格，命名范围选择其他，并在（以选中范围的上以行作为列标题）前打勾。在其他范围内，将A1改为A2.然后点击确定。
3、确定后，基站数据就被导入，然后选中表----创建点。此步操作就是对导入数据以点的形式在Mapinfo中表现出来。 4、需修改内容包括：为哪个表创建点，使用符号，经度，纬度。确认无误后，点确定，此时将会在导入表格同目录下生成与表格同名的.TAB .ID .MAP文件， 5、生成3个图层文件后，就可以关闭浏览窗口，重新打开，就可以看到TAB文件了，直
Mapinfo软件的基本应用 Mapinfo是一款桌面地理信息系统软件，是一种数据可视化、信息地图化的桌面解决方案。它依据地图及其应用的概念、采用办公自动化的操作、集成多种数据库数据、融合计算机地图方法、使用地理数据库技术、加入了地理信息系统分析功能，形成了极具实用价值的、可以为各行各业所用的大众化小型软件系统，今天我们主要讲解Mapinfo在网络优化中的一些基本应用。 Mapinfo在通信行业是必不可少的应用软件，生成基站信息表，便于站点的规划管理和数据分析，专题地图的制作，结合地图分析现场环境等信息，以及新开站点的规划，前台拉网路线的规划等。 一：MapInfo使用-创建点 1、实例：假如当前需要对新开50个站点做测试，如何在较短的时间内测试完所有站点，我们需要有一个测试计划，利用撒点图，我们可以高效的排出工作计划，制作50个站点的撒点图，根据站点的分布，日均测试量，筛选出相邻站点，合理的分配，有效的完成测试任务。 2、撒点图制作流程 打开Mapinfo程序，在打开出现的窗口点击“Cancel”。 点击菜单栏“文件”，在出现的列表中点击“打开”。
在出现的对话框中，先选择“工程参数表.xls”的路径，在“文件类型”下选择“Microsoft Excel”，在“工程参数表.xls”出现后，点击“工程参数表.xls”，则文件名自动变为“工程参数表.xls”，点击“打开”。
在出现的窗口，点击“用第一行作为表头”，然后点击“OK”。 在出现的窗口中，点击“OK”后，出现一个窗口，窗口内容为“工程参数表.xls”里内容，第一行作为表头。
点击菜单栏“表”，在出现的下拉列表中点击“创建点”，在出现的窗口中，点击“LAC”，在出现的列表中选择“X”，点击”CI”，在出现的列表中选择“Y”，然后点击“OK”，则已经将“工程参数表.xls”里的经纬度创建为点。
MAPINFO实验报告 邯郸市行政地图—丛台区 一．实验目的 熟悉并掌握Mapinfo的基本功能：测量分析、缓冲区分析、地图代数、多边形操作、数字高程模型（DEM）分析及其它功能。在绘图过程中学会基本栅格图像的配准，矢量化，数据的管理和应用分析等。从而加深对GIS及其相关应用的认识。 二．实验内容 根据已经配准好的邯郸市行政地图通过鼠标手工跟踪显示在屏幕上的栅格图象来创建矢量地图对象，并进行一定的属性数据的编辑与管理、地图的分析与应用的相关操作。 三．实验要求 用MapInfo打开邯郸数字化.wor工作空间。根据地图上要素类型建立相应的图层，并进行数字化及相关属性数据设计。 四．实验步骤 1.打开工作空间 用MapInfo打开邯郸数字化.wor工作空间。（该图以配准好，可以直接进行数字化） 2.图层分层 图层分层是矢量化前的必须步骤，它使信息简单清晰便于查找，而且在编辑时方便灵活突出主题，减少工作量和数据冗余，为以后的相关操作做铺垫。 根据地图做如下分层： 地图名称地图要素图层分类 邯郸市行政地图 丛台区市政府点图层部门 银行 超市 书店 医院 工厂 公司 院校 电影院
宾馆 村庄 主要街道线图层 次要街道 环路 铁路 街区面图层 河流 公园 广场 其它 区标注文本层 街区标注 公园标注 表1 3.图层的创建 3.1主菜单目录上的文件，单击新建表。 3.2加到当前地图窗口，然后单击创建。 图1
3.3字栏输入Name、id等字段，Name类型为 字符型，宽度设为50，id设为整形。然后单击创建。 3.4文件名。可以设为你要数字化的图层的名称，如村庄、超市、加油站、学校、一级道路等，单击保存，设置保存的路径。 图2 注：可以一次把所有图层全部建好，也可以一次只建立一个图层，数字化完这个图层根据需要再建立新的图层。建议一次之建立一个图层，这样使数字化步骤更加清晰。 4.数字化 4.1数字化之前先进行图层控制设置，使当前图层可编辑。 右击图层在图层控制对话框中设置。 注：图层控制对话框中，第一个小框，也就是最上边有个小眼睛的，表示显示，选中可使图层在地图窗口中显示，不选中即不在地图窗口中显示。第二个框，上边有支笔，选中即图层处于编辑状态。第三个框为可选择，选中它即该图层的要素可以在图中被选中。第四个框为自动标注，选中即可在图中显示标注。 图3
基本操作 1、建议将EXCEL格式文件转换为TXT格式，这样没那么容易出错。虽然MAPINFO也支 持EXCEL格式。 2、然后运行Mapinfo，点击菜单栏【File】，选择【Open】，文件类型选【Delimited ASCII （*.txt）】，打开开始另存为文本格式的基站数据，出现以下界面： 2、在【File Character Set:】选项中选择No character set conversion,【Use First Line for Column Titles】前打勾，然后点击确定。具体详见下图： 3、确定之后点击菜单栏【Tools】，选择【Run MapBasic Program】，然后选择插件（SiteSee） 具体见下图：插加在邮件的附件中
或者：击菜单栏【Tools 】，选择【Tool Manager 】，使用Add Tool 加载SiteSee 这个工具。
4、然后点击菜单栏【Table】，选择【WFI SiteSee】，选择然后选择【Create Site Boundaries】见下图： 5、执行完第4步后将弹出如下窗口：
6、按照如下选择后点击OK
7、第6步OK后出现如下结果，在文件名中输入你要保存的文件名（比如：siteqq），点击保存即可； 8、点击菜单栏【File】，选择【Open】，即可看到你所保存的文件，选中即可打开； 9、点击【query】选择【SQL Select】，填写以下表格：
将同一基站的不同小区的几条信息合并为一条： 点击table选择export，将查询的表格以.txt文件格式保存。

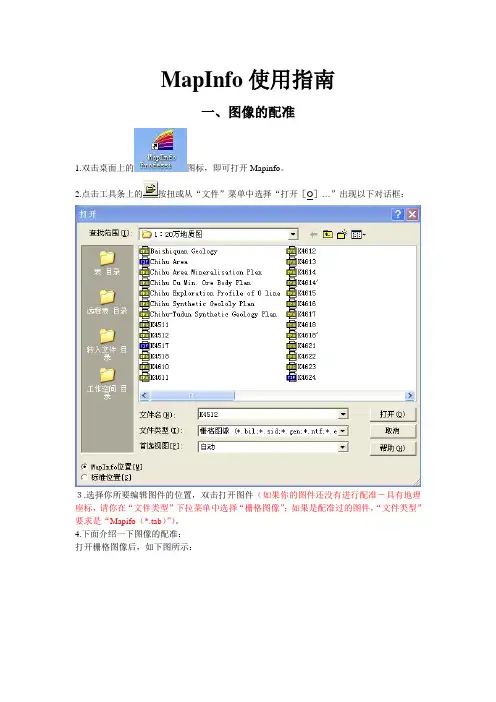

MapInfo使用指南 一、图像的配准 1.双击桌面上的图标，即可打开Mapinfo。 2.点击工具条上的按扭或从“文件”菜单中选择“打开［O］…”出现以下对话框： ３.选择你所要编辑图件的位置，双击打开图件（如果你的图件还没有进行配准－具有地理座标，请你在“文件类型”下拉菜单中选择“栅格图像”；如果是配准过的图件，“文件类型”要求是“Mapifo（*.tab）”）。 4.下面介绍一下图像的配准： 打开栅格图像后，如下图所示：
