长拉山隧道K80+880～K80+980洞身衬砌
格栅拱架支护施工方案
一、编制依据及编制原则
1、编制依据
⑴《公路隧道施工技术规范》 JTJ042-94
⑵《公路工程质量检验评定标准》JTG F80/1-2004
⑶青海省S309线多拉麻科至杂多段公路工程C合同段合同文件
⑷《青海省S309线多拉麻科至杂多段公路工程两阶段施工图设计》第五册第一分册长拉山隧道施工设计图
⑸青海省S309线多拉麻科至杂多段公路工程C合同段实施性施工组织设计
⑹类似工程的施工经验
2、编制原则
⑴确保实现业主所要求的工期、质量、安全、环保目标。
⑵严格遵守施工验收规范、规程和制度。
⑶科学组织、精心施工，保证优良率达95%以上。
⑷合理安排施工计划，统筹规划，保证施工有序性、连续性、均衡性。
⑸考虑本标段工程特点和工期要求，精心施工。
二、工程概况
长拉山隧道为青海省道309线多拉麻科至杂多段公路隧道，位
于杂多县子曲河食宿站以西的长拉山上。起始里程为K80+810，终止里程为K83+190，全长2380m。本合同段承建正洞起始里程为K80+810，终止里程为K82+110，全长1300m。
K80+880～K80+980段围岩类别为Ⅳa级围岩深埋段，地质概况：中风化灰岩，青灰色，节理裂隙发育，局部填充方解石岩，岩体较破碎，中薄层状结构，围岩稳定性差，施工时拱部施工不当可产生局部掉块、坍塌，侧壁基本稳定，雨季时易出现雨淋状流水，该地层含地下水，在施工过程中做好防排水措施，施工时注意破碎带易造成大规模坍。衬砌类型为Ⅳa级围岩，支撑支护类型为：15×15格栅钢架支撑，纵向间距为100m，纵向连接筋采用Ф22钢筋。
三、施工准备工作
1、原材料试验工作已完成。
2、施工人员及机械设备已到场。
3、搅拌站已安设到位，满足搅拌砼的要求，隧道初期支护的原材料已进场。
4、洞口施工控制网已布置，满足测量进洞要求。
5、施工便道已满足施工要求。
四、施工方法和注意事项
长拉山隧道K80+880～K80+980段衬砌类别为Ⅳa级围岩。
1、格栅拱架的加工
（1）格栅拱架加工时严格按照技术交底的尺寸进行加工，加工成品的格栅拱架要进行试拼，检查其弧度是否符合设计要求，有无
发生平面扭曲，连接板眼孔对位是否准确。如不符合要求，进行重新加工制作。
2、格栅拱架的安设
（1）在安设格栅拱架前，要先对开挖断面进行初喷，初喷厚度不小于3cm，并对开挖断面进行超欠挖检查，对超挖过大部分应进行喷射砼找平，对欠挖部分要及时进行处理。进入工作面进行安设之前，先检查工作面是否处于安全状态，有险情，应先进行排除。
（2）安设的格栅拱架其拱脚必须放在牢固的基础上，拱脚标高不足时，不得用块石、碎石砌垫，脚底超挖部分应用喷射混凝土填充。
（3）格栅拱架分段安装，各段之间采用螺栓连接，每段拱架接在钢板之上，采用双面焊接，焊缝厚度不小于4mm。
（4）每榀拱架之间采用Φ22钢筋连接，纵向连接钢筋环向间距为1.0m。
（5）安设的格栅拱架应靠紧围岩，与围岩的间隙，采用喷砼填实。
（6）安设好的格栅拱架应通知测工进行检查其断面尺寸、间距、拱架倾斜度和断面尺寸是否侵入二衬断面。
五、质量检查及验收标准
1、质量检查实行三级检查制，格栅拱架安设完毕之后，应由施工队先行自检，然后报项目部质检工程师检查，项目部质检工程师检查合格后，报现场监理工程师检查。
2、验收标准与方法如下：
项目部质检工程师严格按照上表进行检查验收，不符合验收标准，责令施工作业班组进行返工重做。
六、施工人员编制及机械设备
隧道此分项工程的施工由隧道队承担，由两个作业班组施工，共投入劳动力36人。项目部成立了隧道项目管理机构，派了有丰富隧道施工经验的项目管理负责人和专业工程师。机械设备安排：500KW和300KW发电机各1台、自卸车2台、装载机1台、电焊机4台、切500割机2台、冷弯机1台。所有机械的维修、保养均由隧道施工队承担，隧道队成立机修班，经常对机械进行维修保养，保证工程机械的正常使用。
人员到位情况一览表
机械进场设备报验单
七、质量保证措施、质量保证体系
1、在企业职工中树立“质量关系千万家，搞好质量人人抓”的观念，使其认识到质量工作的好坏与企业、个人利益的关系，把质量工作贯穿到施工的全过程中，深入到企业的每个人，形成道道工序齐抓紧共管，上下自律，使工程质量始终处于受控状态。
2、施工前组织技术人员，对照工地实际，细致复核图纸，发现问题及时与设计单位取得联系，待设计单位确认明确后，方可进行施工。
3、严格按照国家和公路技术规范及设计要求施工。
4、推行ISO 9002系国际质量认证标准，按质量管理手册严格要求，使各项工程质量落到实处。
5、推行我单位以往行之有效的《施工技术管理条例》和《分级技术负责制》，使基层单位技术工作规范化。
6、推行全面质量管理，实行项目分解及目标管理，对重大技术问题组织QC小组攻关，科学指导施工，积极推广新技术、新工艺、新材料，为创质量全优的目标共同努力。
7、坚持测量双检制，隐蔽工程签证，质量挂牌，质量讲评，质量双检，质量事故分析等行之有效的质量管理体制。
8、严格执行施工前的技术交底制度，对作业人员坚持进行定
期质量教育和考核。
9、项目经理部建立严格的质量检查组织机构，全力支持和充分发挥质检机构人员的作用。主动接受监理工程师的监督和帮助，积极为监理工程师的工作提供和创造便利条件。
10、严把主要材料采购、进场使用的检验关
（1）、进入工程主体的材料要严格从符合设计要求、信誉好的厂家进货。所有厂制材料必须有出厂合格证和必要的检验、化验单据，否则，不得在工程中使用。
（2）、每批进场的钢材，应向监理工程师提供供货附件，明确厂家、材料品种、型号、规格、数量、出厂日期及出厂合格证，检验、化验单据等，并按国家有关标准和材料使用要求，分项进行抽样检查和试验，试验结果报监理工程师审核，作为确定使用与否的依据。
11、强化施工管理，确保工程质量
（1）、隧道的各种施工方案和施工工艺都必须提前报工程师审核批准后，方可据以施工。
（2）、严格执行设计文件三级复核制和重大方案集体会审的制度，并在整个施工过程切实执行《施工技术管理条例》。
（3）、施工前有针对性地进行各种技术培训，制订各工程标准化作业细则，提高施工人员的整体水平，为创优质工程提供人员保证。
（4）、大力推广质量工作控制在每道工序的先进经验，严格做到上道工序不合格，下道工序不得施工的制度，由当班领工员及质检测员进行监督控制。
（5）、开展群众性的QC小组活动，对关键工序组织QC小组攻关。
（6）、严格按照《测量双检复核制》的要求进行测量放线，并对中线、水平实行定期、不定人进行复核，确保无误。
八、安全保证措施、安全保证体系
本项工程安全工作实行项目经理施工负责制，项目部建立安全生产管理领导小组，设立专职安全员，各班（组）设兼职安全员，对安全生产的日常工作进行系统的管理，执行各项安全管理制度，形成群众性的安全生产管理网，实现安全生产无事故的目标。
1、进入施工现场必须戴好安全帽，高空作业系好安全带，禁止吸烟。施工现场作业人员严禁酒后上岗，疲劳作业、带病作业。
2、进入施工现场必须遵守施工现场安全管理制度，严禁违章指挥，违章作业；做到三不伤害：不伤害自己，不伤害他人，不被他人伤害。
3、钢拱架安设时，派专人指挥统一指挥，并随时观察围岩情况，发现险情及时通知。
4、电焊工须持特种作业证上岗，作业证过期未年审的不准施焊作业。焊钳与把线必须绝缘良好，连接牢固，更换焊条要戴手套。
在潮湿地点工作，应站在绝缘胶板或木板上。
5、安全用电措施
（1）、所有电气设备的绝缘状况必须良好，各项绝缘指标应达到规定值。凡有裸露带电部位的电气设备和易发生电击危险区域，都应有符合要求的防护，如围栏、护网、箱、闸等屏护设施。
（2）、电气设备及其相连机械设备的金属部分，可能由于绝缘损坏而带电的，必须根据供电系统的特点采取保护性接零或接地措施，手持式电动工具和符合安装条件的电气设备与线路，必须安装触电保护器。
（3）、严禁将电线搭靠或固定在机械、栏杆、钢筋、管子、扒钉等金属件上。
（4）、各种机械、金属设备上所有局部照明及其他易发生电击危险场所的照明和行灯应使用36V以下的安全电压。在金属容器内或特别潮湿的环境中工作时，行灯电灯不得超过12v，安全电压的电源应用双线圈变压器，手持行灯应有绝缘良好的手柄和护罩。
（5）、对电气设备，绝缘用具每三个月检修一次，高压绝缘用具，每半年测试一次，凡不符合要求的机具，严禁使用。
（6）、变压器配电室不得使用易燃的材料建筑，建筑结构应符合防火、防漏、防小动物进入或通风良好的要求。在采用外来电源和自备发电机两个电源交替使用时，必须安设能防止沟通两个电源的连锁装置。
九、环保措施
1、认真贯彻执行各级政府的有关水土保护、环境保护方针政策和法令，结合设计文件和工程特点，及时提报有关环保设计，切实按批准的文件组织实施。
2、组织职工学习环保知识，强化环保意识，使大家认识到环保工作的重要性。
3、施工废水，生活废水不得污染水源、耕地、农田、灌溉渠道，工地垃圾及时运到指定地点深埋，使生态环境受损减少到最低程度。
4、场地废料、应按要求处理，防止水土流失。
5、保持排水通道畅通，工地干净卫生。
衬砌拱护坡首件工程施工方案 根据我标段的整体工作布署，决定将K25+490-K25+660右侧第一级衬砌拱护坡作为“首件工程”先行施工。其中K25+490-K25+660段右侧第一级衬砌拱护坡全长170m，通过对首件衬砌拱衬砌拱护坡施工前的周密策划，对人员、设备、技术、工艺合理组合，规范化施工，并通过检查、总结、完善等手段达到预期的目标，同时将操作方法、工艺流程固定化、标准化，以便指导后续护坡的施工。 一、编制依据 1.余庆至凯里高速公路施工设计图第二册第二分册； 2.路基施工技术规范（JTGF10—2006）； 3.公路工程质量检验评定标准(JTGF80/1-2004) 4.现行的其它技术规范，技术标准、条例、法规及验收规范等； 5.己进场的施工机械及施工技术能力； 6.我公司相似工程施工中成熟的施工技术和管理经验，及相关项目管理办法。 二、工程概况 K25+490-K25+660右侧第一级衬砌拱护坡，共有M7.5浆砌片石232.9m3，C20混凝土29.63m3。 三、施工准备情况 1、原材料试验已完成并通过审批。 2、人员、机械已到位，满足开工条件。 目前K25+490-K25+660右侧第一级衬砌拱护坡的复测已全部完成，结果符合规范要求。为了能够保质保量按时完成工程，我项目部立即组织相关人员和设备积极投入施工，具体情况见人员配备一览表及主要机械设备表： 人员配备一览表
机械设备一览表 四、衬砌拱护坡主要技术要求 4.1技术要求 1、衬砌拱拱柱泄水槽宽0.5m，高0.3m；两侧预制混凝土为厚0.05m，高0.3m，拱圈宽0.45m，厚0.25m. 2、拱柱以M7.5水泥砂浆砌片石砌筑，砌筑断面宽为0.4m，厚度为0.25m，挡水缘部分采用C20素砼预制块砌筑。 3、每15m设一道伸缩缝，缝宽0.02m，缝内填塞沥青麻絮或沥青木板条，深0.10m。
现浇刚拱架施工技术方案 一、主要施工方案 拱梁模板支架拟定采用搭设碗扣钢管满堂支架，现浇拱梁支架采用整体预压；拱梁及斜撑梁、横系梁、边跨行车道板、弦杆模板拟全部采用厚1.5㎝竹胶模板施工；拱梁钢筋在拱梁底模支立并经沉降观测稳定后绑扎焊接安装；拱梁钢筋安装完成后再安装拱梁侧模，拱梁顶模（封盖）按拱梁混凝土浇筑进度分段进行；拱梁混凝土由拌和站搅拌提供，由混凝土运输车运输至施工现场，采用人工配合吊车浇筑施工，拱梁混凝土要求一次浇筑完成，拱梁混凝土浇筑顺序按从两边向桥跨中方向合拢同时对称进行，两侧拱梁及坚持按“对称、平衡、同步进行”的原则施工。 二、主要施工工艺流程（详见拱梁施工工艺框图） 拱梁→横系梁→斜撑梁→弦杆及边跨行车道板具体工序如下： 测量放样→基础处理→搭设碗扣钢管支架→支立拱梁底模→拱梁模板支架预压→卸载、调整支架→安装拱梁（绑扎或焊接）钢筋→安装横系梁钢筋→安装拱梁侧模→安装拱梁顶模（封盖）→安装横系梁模板→浇筑拱梁混凝土→安装拱梁顶模（封盖）<按拱梁混凝土浇筑进度循环进行直至合拢>→浇筑横系梁混凝土→拆除拱梁模板（侧模、顶模）→拆除横系梁模板→安装斜撑梁支架→安装斜撑梁钢筋→安装斜撑梁模板→浇筑斜撑梁混凝土→安装弦杆、边跨行车道板钢筋→安装弦杆、边跨行车道板模板→浇筑弦杆、边跨行车道板混凝土→拆除模板及支架。 三、施工工艺、方法 1、碗扣钢管支架基础处理 采用换填砂砾垫层和浇筑C20混凝土地基处理。 施工前，首先沿支架基础周围开挖临时截水沟，以防止周围地表水侵入浸泡支架基础，然后将支架范围内的表面软土、淤泥挖除，换填砂砾垫层，换填厚度不小于1.0m，地基土和换填土都必须经过夯实，其压实度不低于95%。而后在此上面浇筑一层厚度为15cm的C20混凝土基础作为钢管支架的支承面，确保支架稳固。 2、碗扣钢管支架搭设设计 根据拱梁混凝土的静载重量（静载），加上施工荷载组合（活载），分段计算出碗扣支架立杆的横向间距、纵向排距，计算出需要的横杆竖向间距，且要求每根立杆的极限承受
现浇砼方格骨架护坡施工方案 一、工程概况 我合同段为XX高速公路TJ-XX合同段，里程桩号为K111+000～K117+325，全长6.325km，当填方边坡高度H≥5m、挖方边坡高度≥8m时，采用现浇砼方格骨架内草灌防护。 二、施工机械和人员 1、主要施工机械、设备 主要施工机械、设备表 2、监理人员配备：路基专业监理工程师一名、测量专业监理工程师一名、试验监理工程师一名、监理员一名。 3、项目部人员配置：项目总工一名、生产副经理一名、工段长一名、技术员一名、实验员一名、工长一名、模板工五名、振捣工二名、普工十名。 三、施工准备 1、现浇混凝土衬砌拱施工前，必须待该段路基土石方施工完成。先测量放出路基的边线，用挖掘机结合人工对路基边坡进行整修，边坡修整时用坡度尺拉线修整，修整后的边坡坡度不得大于设计值，修整后的边坡经监理工程师验收合格后方可进行下道工序。
2、基础开工前，向监理工程师提交本工程施工组织设计和开工报告，经监理工程师批准后方可开工。 3、测量放样：根据设计要求定出骨架基础大样，用挖掘机结合人工将基础基坑开挖好，按图纸设计平面位置、标高及几何尺寸进行施工。 4、施工现场用电采用发电机发电。 5、在现场设置分项工程施工标志牌，标明主要技术负责人、现场质量管理人员、试验检测人员、安全负责人、主要施工工艺及质量标准，来指导施工。并设立安全生产牌。 四、临时排水方案 由于我合同段主要属于膨胀土土质区域，施工期间应严格采取措施避免雨水浸泡、冲刷坡面及基坑，因此在施工前需做好临时截水沟、隔水土埂等设施，防止雨水冲毁边坡，同时准备好雨布，防止施工过程中突然降雨而冲刷未凝固的混凝土表面。 五、现浇砼方格骨架施工方案 1、施工放样 现浇砼方格骨架工程分段施工，分段放样，根据路基中线及横坡放出方格骨架坡角（顶）线，并确定其骨架基础顶面高程，根据该段边坡长度准确放出骨架位置。线位设好以后报请监理检测，符合要求后再进行下道工序施工。 2、砼材料及浇筑要求 方格骨架材料为C20混凝土，我合同段拟采用从搅拌站集中供应混凝土。由于混凝土需要在坡面上浇筑，将混凝土坍落度控制在3～5cm，且和易性好。因骨架尺寸较小，且处在斜坡上，浇筑时采用人工插钢钎振捣。为防止混凝土下滑，可采取隔段加挡板横隔的方式。
一、编制依据 1、我公司编制的兰州至郎木寺高速公路（S2）临夏至合作段LHSJ1合同段（LH15合同段）投标文件； 2、兰州至郎木寺高速公路（S2）临夏至合作段LHSJ1合同段两阶段施工图设计（LH15合同段：K85+748.252～K95+000.000）； 3、现行有关法规、标准、技术规范、定额，以及环境保护、水土保持方面的政策和法规； 4、工程现场调查资料； 5、类似工程的施工实践经验； 6、我公司人员、机械设备的配备以及经济技术实力情况； 7、实施性施工组织设计（指导性）； 二、工程概况 合作北隧道右线出口YK91+158.5～YK91+120为V级围岩，设有仰拱。仰拱初支采用I20a工字钢，纵向间距为75cm，26cm厚C25喷射混凝土；仰拱衬砌采用50cm厚C30模筑钢筋混凝土，仰拱回填采用C15片石混凝土；采用预制C25矩形中心排水沟（0.6×0.6m）；检查井(内径0.8m、外径 1.0m)布置位置：ZK90+990、ZK91+77.5、ZK91+165、YZK90+990、YK91+77.5、YK91+165均采用C20钢筋混凝土。 三、仰拱施工施工方案 1、施工工序 测量放样→开挖出渣→清除浮渣→中心排水沟安装→安装仰拱
钢拱架→喷射C25砼→安装仰拱衬砌钢筋→安装模板→中心水沟模板立设→模筑C30钢筋砼→仰拱回填及检查井 2、仰拱开挖 仰拱开挖不能半边跳槽开挖施工，必须一次全断面开挖，封闭成 环，施工临时通行设刚便桥跨越，V级围岩地段仰拱开挖长度控制在 2.5m以内，为了避免两侧初期支护悬空，可在拱脚处增加一些临时支撑，确保结构安全。 仰拱采用挖掘机开挖，人工修整到位，必要时采用控制爆破；基 底开挖应圆顺、平整，不得欠挖，超挖部分应用同级混凝土回填。 仰拱采用自卸车出渣，出渣后应及时清除仰拱上的浮渣。 3、中心排水沟安装 中心排水沟（0.6×0.6×2.5m）预埋于仰拱底设计高程-2.9m处，隧道V级围岩仰拱防排水示意图: 基底采用C15混凝土，中心排水沟两侧采用3～5cm碎石回填。横向 引水管（Φ100HDPE波纹管）与中心排水沟相接。 中心排水沟预埋前必须清除管内污垢、杂物，铺设应牢固。
XX高速公路集团有限公司建设项目 XX至XX高速公路XX至XX段XX标 路基衬砌拱首件施工方案 编制： 审核： 批准： 中铁航空港第一工程有限公司 XX高速XX合同段项目经理部二分部 二零一五年一月
路基衬砌拱首件施工方案 一、编制依据 1、设计施工图纸及相关技术资料。 2、《公路工程质量检验评定标准》（JTG F80/1—2004）。 4、我单位的施工实力及类似工程施工经验。 二、工程概况 本方案为首件路基ZK32+767～ZK32+880（左）段衬砌拱编制。 ZK32+767～ZK32+880，线路跨越沟谷，上覆0~1m米亚粘土、粘土夹杂碎石，下伏钙质粉砂岩夹泥岩，填方位于一斜坡地下，填方坡脚地形平缓，基底开挖台阶，斜坡填方体内设置土工格栅补强以保证填方路基的整体稳定，边坡采用衬砌拱进行防护。 主要工程数量：衬砌拱设置在填方地段，共113m，M7.5浆砌片石1151.55m3，C20砼预制块162.27m3。 工期安排：依据本合同段总体施工工期，结合施工现场条件及人、材、机、料的配置情况，计划工期为2015年3月1日至2015年3月20日。二、施工准备 （一）人员配备
（二）机具配置 三、工艺流程图
衬砌拱剖面和立面图 四、施工方法 1、材料要求 片石：石料选用厚度不小于15cm具有一定长度和宽度的片状石料，石料质地强韧、密实，无风化剥落、裂纹和结构缺陷，表面清洁无污染。石料强度要求在30MPa以上，用做镶面的片石选择表面较平整、尺寸较大者，并加以修整。 砂：采用中粗砂，最大粒径不宜超过5mm，含泥量不超过4%。 水泥：采用普通硅酸盐p42.5水泥 施工现场不堆放不合格材料，废弃的材料及时清理出场。 砂浆使用强制式拌和机现场拌和，材料使用中砂，且为山砂，拌3～5min 后使用。砂浆随拌随用，保持适宜稠度；在拌和3～5h使用完毕；运输过程或存贮过程中发生离析、泌水砂浆，砌筑前重新拌和；已凝结的砂浆不得使用。砂浆的类别和强度等级应符合设计规定，配合比设计通过实验确定，采用重量比，应满足规范要求中的技术条件要求。砂浆必须具有良好的和易性，用于石砌体时宜为50～70mm。砂浆强度为M7.5。 2、施工工艺 1）施工放样 以线路中线控制，依据设计图纸段落内护坡道标高与路床顶面高差按照边坡坡率推算坡脚位置，段落内坡脚位置点进行加桩设置，放样出边坡尺寸。 2）修整边坡
隧道仰拱施工方案
一、工程概况 店村，设计为高速公路双向四车道分离式，设计速度为100Km/h。隧道建筑界限净宽为14.5m，建筑界限净高：左侧车道5.0m，右侧车道5.5m，荷载为公路Ⅰ级。隧道基本情况如下表： 1、地形地貌 隧址区属构造剥蚀低山地貌，山势较陡，坡度40°～50°。进口附近基岩裸露，坡度较陡。出口附近植被发育，坡积层厚，坡度较陡。RK2+730附近为最高峰，高程为397.28m。隧道左线最大埋深在ZK2+680处，右线最大埋深在K2+730处，埋深为95米。 2、气候气象 项目区地处中纬度欧亚大陆东缘，横跨太行山中段东坡和华北平原的山前地区，属于暖温带大陆性季风气候。最冷平均气温-2.8℃，最热平均气温26.6℃。降水集中，地区分布不均，降水量集中在7、8月份，年平均降水量为556.4毫米。 3、水文地质 隧道由一道山脊下部穿过，山脊坡降较大，利于地表水的排泄。隧道范围内的雨季冲沟内会有暂时性流水，由于下部为强风化基岩，裂隙发育，地表为残坡积碎石及全风化基岩，可造成地表水的渗入，施工时可能会产生滴水现象。
隧道区域内地下水主要为第四系松散层含水和基岩孔隙裂隙水，进口处裂隙中及出口段碎石层，由于地表坡度较缓，可能产生滴水和渗水，雨季可能形成珠串状流水。 4、地质特征 断裂于隧道进口附近处（ZK2+755）经过该断裂，该断裂主要活动时代在晚第三纪晚期，中更新世有过明显活动，该断裂长治以北为晚更新世活动断裂。水准测量表明（1971-1991）上盘下降速率约为0.2mm/a。沿断裂有多次中强地震及小震群发生，最大震级为5.5级，该断层为寒武系白云岩地层内的逆断层，为高倾角断层，坡走向NWW，倾向SE，断层破碎带宽度不大，断层西侧为Z1d紫色砂石，页岩地层，东侧为白去岩地层。位于隧道进口东北向约230米处，存在一向斜，向斜倾向为295°，倾角22-25°，走向为NE20°，受向斜影响，该处岩层较为破碎。 隧址区山坡分布第四系坡积（Q2d1）碎石、块石，其它地段大部分基岩裸露。基岩为寒武系白云岩、震旦系砂页岩。 隧道进口部位基岩出露且埋深较浅，受晋获断裂带的影响，裂隙很发育，且为紫红色砂、页岩与白去岩接触带，隧道仰坡稳定性差，应当进行加强防护。隧道出口位于坡积碎石处，坡积坡度较陡，受到开挖扰动后可能会失稳，建议对出口处坡积物进行清理，并进行适当放坡并对仰坡进行支护。 5、地震
1、仰拱及填充施工工艺、方法措施1.1仰拱及仰拱填充工艺流程
图1：仰拱及仰拱填充工艺流程 1.1仰拱及填充参数 1.1、施工方法 ㈠仰拱开挖 测量组根据现场技术人员提供的仰拱尺寸及高程正确放样。开挖班组根据测量放样尺寸正确开挖仰拱。仰拱开挖应尽量采用不爆破或弱爆破，采用弱爆破后挖机直接开挖至设计标高，使仰拱基本成型，挖掘机、装载机配合自卸卡车出渣；出渣后，测量人员应对隧底开挖尺寸进行测量放线，与设计值进行比较，判断尺寸是否符合设计要求，并对欠挖部位进行处理；仰拱开挖完成后为了不干扰前面施工，需搭设栈桥，栈桥长度应满足仰拱施工要求。 ㈡仰拱初期支护 ①仰拱开挖后，应及时进行仰拱支护；仰拱初期支护混凝土强度、厚度、钢架加工安装质量必须符合设计及规范要求。 ②在施实仰拱支护前，基坑中的虚渣、杂物、积水等必须清除干净。 ③混凝土喷射采用湿喷工艺施工，开挖后先初喷，钢拱架安装完
成后再复喷至设计厚度。 仰拱初期支护参数 ㈢仰拱钢筋安装 ⒈仰拱钢筋统一有钢筋加工场进行制作、加工统一运至现场进行安装。 表1：钢筋加工的允许偏差表 ⒉在钢筋下料前，应清除钢筋表面的泥层、油污及锈蚀，并严格按照设计图纸，核对钢筋规格、尺寸、形状及数量，正确后方可进行仰拱钢筋的下料。 ⒊钢筋的安装位置，其间距、保护层及各部分钢筋的大小尺寸，均应符合设计图纸的规定。其偏差不得超过表2中的规定。
表1：钢筋加工的允许偏差表 ⒋安装仰拱钢筋之前，在隧底仰拱初支面上按照设计的钢筋位置、间距画线，现在仰拱底部放置仰拱底层环向钢筋定位卡具，并固定好，放置仰拱底层钢筋垫块（每平米不少于4个），然后按照卡具的卡槽位置依次安装仰拱底层环向钢筋，接着放置仰拱底层纵向钢筋并与环向钢筋绑扎牢固。 ⒌为保证混凝土保护层厚度，应在钢筋与模板之间设置强度不低于设计强度的混凝土垫块。垫块埋设应相互错开，分散布置，每平米垫块数量不少于4个。 ⒍钢筋绑扎完毕后，技术人员须按照设计图纸和施工规范的标准进行详细检查，并作出检查记录，钢筋检查合格后，必须由质检工程
长拉山隧道K80+880～K80+980洞身衬 砌格栅拱架支护施工案 一、编制依据及编制原则 1、编制依据 ⑴《公路隧道施工技术规》JTJ042-94 ⑵《公路工程质量检验评定标准》JTG F80/1-2004 ⑶省S309线多拉麻科至杂多段公路工程C合同段合同文件 ⑷《省S309线多拉麻科至杂多段公路工程两阶段施工图设计》第五册第一分册长拉山隧道施工设计图 ⑸省S309线多拉麻科至杂多段公路工程C合同段实施性施工组织设计 ⑹类似工程的施工经验 2、编制原则 ⑴确保实现业主所要求的工期、质量、安全、环保目标。 ⑵格遵守施工验收规、规程和制度。 ⑶科学组织、精心施工，保证优良率达95%以上。 ⑷合理安排施工计划，统筹规划，保证施工有序性、连续性、均衡性。 ⑸考虑本标段工程特点和工期要求，精心施工。 二、工程概况 长拉山隧道为省道309线多拉麻科至杂多段公路隧道，位于杂
多县子曲河食宿站以西的长拉山上。起始里程为K80+810，终止里程为K83+190，全长2380m。本合同段承建正洞起始里程为K80+810，终止里程为K82+110，全长1300m。 K80+880～K80+980段围岩类别为Ⅳa级围岩深埋段，地质概况：中风化灰岩，青灰色，节理裂隙发育，局部填充解岩，岩体较破碎，中薄层状结构，围岩稳定性差，施工时拱部施工不当可产生局部掉块、坍塌，侧壁基本稳定，雨季时易出现雨淋状流水，该地层含地下水，在施工过程中做好防排水措施，施工时注意破碎带易造成大规模坍。衬砌类型为Ⅳa级围岩，支撑支护类型为：15×15格栅钢架支撑，纵向间距为100m，纵向连接筋采用Ф22钢筋。 三、施工准备工作 1、原材料试验工作已完成。 2、施工人员及机械设备已到场。 3、搅拌站已安设到位，满足搅拌砼的要求，隧道初期支护的原材料已进场。 4、洞口施工控制网已布置，满足测量进洞要求。 5、施工便道已满足施工要求。 四、施工法和注意事项 长拉山隧道K80+880～K80+980段衬砌类别为Ⅳa级围岩。 1、格栅拱架的加工 （1）格栅拱架加工时格按照技术交底的尺寸进行加工，加工成品的格栅拱架要进行试拼，检查其弧度是否符合设计要求，有无发
中铁十一局集团昭通市大山包一级公路第三标段隧道仰拱施工方案 目录 一、编制依据及原则 .................................................. - 1 - 1.1编制依据 (1) 1.2编制原则 (1) 1.3编制范围及目的 (2) 二、工程概况地质及水文特征 .......................................... - 2 - 2.1项目说明 (2) 2.1.1工程简介 .................................................... - 2 - 3.1本工程特点及设计的处理措施 (5) 三、施工计划与安排 .................................................. - 6 - 3.1总体思路 (6) 3.2施工计划安排 (7) 3.2.1施工工期安排 ................................................ - 7 - 3.2.2仰拱施工人员配置 ............................................ - 7 - 3.2.3仰拱施工主要机械配置 ........................................ - 8 - 四、隧道仰拱施工方案 ................................................ - 9 - 4.1施工准备 ...................................................... - 9 - 4.2仰拱开挖 ...................................................... - 9 - 4.3仰拱初期支护 ................................................. - 10 -
上承式拱桥的施工 一、有支架施工 二、缆索吊装施工 三、劲性骨架施工 四、转体施工 五、悬臂施工
满膛支架、拱架(圬工拱桥)就地砌筑简易排架+吊装设备预制安装就地浇筑拱架梁式支架(组合体系拱 )满膛支架 劲性骨架法有支架施工斜吊式悬浇法劲性骨架与塔架斜拉联合法悬臂桁架法 塔架斜拉索法悬拼法 悬浇法悬臂法缆索吊装法 有平衡重 无平衡重 平转 竖转 竖转和平转的组合 转体施工法 无支架施工拱 桥 的 施 工 方法
一、有支架施工 在事先设置的拱架上进行拱体的砌筑、浇注、安装，最后落架并完成余部分施工。 适用情况：砖石、混凝土块、混凝土拱桥 砖石拱圈及拱上建筑砌筑 钢筋混凝土拱圈就地浇注
（一）砖石拱圈及拱上建筑砌筑 1、拱架及拱石的准备 2、拱圈砌筑顺序 3、拱圈三分法砌筑 4、拱架预压 5、分段支撑砌筑 6、拱圈合拢 7、拱上建筑安装
1、拱架及拱石的准备－拱圈施工放样 拱圈或拱架的准确放样，是保证拱桥符合设计要求的基本条件之一。 石拱桥的拱石，要按照拱圈的设计尺寸进行加工，为了保证尺寸准确，需要制作拱石样板。 一般采用放出拱圈大样的办法来制作样板，即在样台上将拱圈按1：1的比例放出大样，然后用木板或锌铁皮在样台上按分块大小制成样板，并注明拱石编号，以利加工。 样台必须保证在施工期间不发生过大变形。 对于对称的拱圈，为节省场地，可只放出半孔大样。 常用的放样方法有直角坐标法、多圆心法等。拱弧分点越多，用这种方法放出的拱圈尺寸越精确。
1、拱架及拱石的准备－拱架构造及安装拱架要求： 结构简单，稳定性好，可重复使用。 拱架在各种施工荷载作用下，其内力须经计算确定。 拱架安装时，应预先设置预拱度，以抵抗施工过程中的各种变形和下沉。预拱度值采用二次抛物线分配。 拱架的卸落时间应严格掌握，卸落设备应简单可靠。 支架基础必须稳固，承重后应能保持均匀沉降且沉降值不得超过预计范围。
目录 一、编制依据 (1) 二、编制原则 (1) 三、编制目的 (1) 四、工程概况 (2) 五、首件工程施工组织 (2) 5.1 施工时间 (2) 5.2 技术准备 (3) 5.3 人员安排 (3) 5.4 机械和仪器设备 (3) 5.5 材料准备 (4) 5.6 施工便道准备 (4) 六、施工工艺及方法 (4) 6.1衬砌拱护坡施工工艺 (5) 6.2主要施工方法 (5) 七、质量保证措施 (7) 八、安全保证措施 (9) 8.1安全生产技术保证措施 (9) 8.2施工现场的安全措施 (10) 8.3用电安全保证措施 (10) 十、安全文明施工措施 (10)
衬砌拱护坡首件工程施工方案 一、编制依据 1.1 沿河至德江高速公路第十施工合同段两阶段施工图设计 1.2 公路路基施工技术规范（JTG F10-2006） 1.3 公路工程质量检验评定标准 (JTG F80/1-2004) 1.4 砌体结构工程施工质量验收规范（GB50203-2011） 1.5 公路工程安全施工技术规程（JTJ 076-95） 二、编制原则 2.1 遵守合同条款要求，认真贯彻业主或监理工程师的指示、指令和要求； 2.2 严格遵守合同明确的设计规范、施工规范和质量评定与验收标准； 2.3 坚持技术先进性、科学合理性、经济实用性、安全可靠性与实事求是相结合； 2.4 自始至终对施工现场坚持实施全员全方位、全过程严密监控、动静结合、科学管理的原则； 2.5 实施项目管理，通过对劳务、设备、材料、技术、资金、方案、时间与空间的优化处理，实现成本、工期、质量及社会效益。 三、编制目的 3.1、通过首件工程，可以建立类似分项工程形象的、直观的施工标准，能够更直接的验证施工方案的可行性。
新建贵阳至广州铁路GGTJ-1标隧道仰拱、仰拱填充施工方案 编制： 复核： 审核： 中铁二局贵广铁路工程指挥部四项目部 2009年12月
目录 1、工程概况 (1) 2、施工工艺及方法 (1) 2.1前期已施作段仰拱及仰拱填充预留厚度浇筑施工工艺及方法 (2) 2.2仰拱、仰拱填充施工工艺流程 (4) 2.3仰拱、仰拱填充施工方法 (4) 3、钢筋施工质量保证 (9) 4、混凝土浇筑质量保证 (11) 5、施工注意事项 (12) 6、安全技术保证措施 (14)
隧道仰拱、仰拱填充施工方案 1、工程概况 前期仰拱填充为确保达到无砟轨道拱填充顶面高程精度要求（允许误差为±15mm），填充顶面向下暂预留35cm厚的砼暂不浇筑，待隧道贯通后统一浇筑预留的仰拱填充。 现根据局指强力推行标准化作业的要求，仰拱砼施工顶面底出仰拱填充顶面20cm，并收面成反坡（反坡面指向仰拱圆心方向），仰拱砼施工必须采用弧型模板。仰拱填充施工时按双块式无碴轨道施工（即内轨顶面标高至填充顶面为52cm），仰拱填充砼施工至填充顶面标高处，仰拱填充不再预留。前期仰拱填充预留35cm厚的填充砼要求浇筑至仰拱填充顶面标高处，完成后方可进行下一环仰拱及仰拱填充的施工。仰拱填充顶面在隧道中线左右各90cm范围内及距左右侧沟槽侧壁80cm范围内设置2%的横向排水坡，隧道侧沟槽侧壁边设置φ160过水孔。填充顶面确保达到无砟轨道填充顶面高程精度要求（允许误差为±15mm）及平整度要求，仰拱及仰拱填充施工断面图如下所示。 2、施工工艺及方法
2.1前期已施作段仰拱填充预留厚度浇筑施工工艺及方法 由于前期隧道仰拱填充施工为达到平整度要求，要求仰拱填充预留35cm，待隧道贯通后统一浇筑预留的仰拱填充。现要求仰拱填充浇筑至填充顶面，施工方案如下： 2.1.1.为保证车辆通行，前期仰拱填充砼部份预留应分幅浇筑，车辆在隧道内单侧通行。 2.1.2浇筑前期仰拱填充预留部分砼前，技术人员均要通过水准测量测出已浇筑段的顶面高程，如测算出有预留厚度小于30cm的，需凿除多余填充砼，保证30cm以上的预留厚度。 2.1.3浇筑混凝土前对原仰拱及填充砼面进行凿毛处理，然后用用高压水将仰拱填充顶面冲洗干净，不得有泥灰、积水等杂质。 2.1.4无论是中心水沟已浇筑段还是中心水沟预留段均先安装模板浇筑中心水沟砼，中心水沟砼强度为C25，中心水沟一侧采用中心水沟模板，另一侧采用L30a型槽钢或小型钢模，浇筑砼须捣固密实。待水沟终凝后浇筑仰拱填充砼，内侧利用水沟砼为模板，外侧采用L30a型槽钢或小型钢模。中心水沟砼浇注和仰拱填充预留砼可根据实际施工调整施工工序，即先浇注中心水沟砼或者先浇注仰拱填充预留部分均可行。 2.1.5模板安装必须测量放线定位,通过水准测量，用木条垫起模板底部，调节模板高度，控制仰拱填充砼顶面高程达到精度要求。模板安装牢固，平整顺直，接缝严密，不得漏浆，每次砼浇筑长度不大于24m。技术人员检查合格后领工员方可允许开盘浇筑砼。有变形缝的地方，按原变形缝预留并处理，即变形缝处采用中埋式橡胶止水带+聚苯乙烯硬质泡沫板+双组份聚硫密封膏嵌缝材料进行防水处理，由于原仰拱施工已安装中埋式橡胶止水带，在施工原预留仰拱填充砼时可不再埋设中埋式橡胶止水带。 2.1.6为保证填充混凝土顶面的平整度及光洁度，试验室应做好混凝土坍落度试验，加强拌合站的管理，必须按要求拌制混凝土。加强振捣提浆，收面时为保证砼表面平整
(此文档为Word格式，下载后可以任意编辑修改！）（文件备案编号：） 施工方案 工程名称： 编制单位： 编制人： 审核人： 批准人： 编制日期：年月日
一、工程概况 竹鹅溪综合治理工程（南支）第四合同段0+729处设计有一座30m 跨石拱桥，桥宽10.5m。主拱圈为等截面悬链线，厚度为80cm，净矢跨比1/5，主拱圈矢高6m，腹拱圈为等截面圆弧，厚度35cm，净矢跨比为1/5，矢高70cm，腹拱墩拱圈为等截面圆弧，厚度30cm，净矢跨比为1/2，矢高60cm，桥梁下部为重力式U型砌石桥台，桥台基础放置在除去风化层的新鲜岩层上，并嵌入新鲜岩层60cm以上。该桥设计荷载为车行道单向限载重10t，主拱圈、腹拱圈、腹拱墩拱圈材料为M10砂浆砌粗料石，桥台为M10砂浆砌块石（片石）、桥立面为M5砂浆砌块石（片石），石料标号不小于30MPa。 二、施工方案选择 （一）方案选择 本石拱桥支架采用扣件式支架，拱架采用型钢焊接支架，支架搭设完毕后进行了预压。 主拱圈砌筑分环砌筑，每环分六段，每段按水平均匀分割，水平长度为5m，先砌筑拱脚部位，再砌筑拱顶部位，最后砌筑1/4跨径处。 卸架同排同时进行，分三个循环卸落。 （二）工程工艺流程 （1）围堰（2）基坑开挖（3）基础底板（4）浆砌桥台（5）拱架基础（6）拱架搭设（7）搭架预压（8）拱圈砌筑第一环（9）拱圈砌筑第二环（10）拱上横墙（11）卸载（12）卸架（13）腹拱圈砌筑 (14) 护拱 (15)拱上填料 (16)拱上附属构筑物
三、施工准备 1、人员及设备准备 人员安排：管理人员：15名，各施工队施工人员70名。 机械设备配置：挖掘机：1台；电焊机：2台；8t吊车：1台；10t 自卸汽车：5台；20KW发电机：2台；潜水泵：3台；水准仪：2台；全站仪：1台；砂浆搅拌机：2台；运输砂浆拖拉机：2台；铁皮：300平方。 2、施工技术组织 根据设备需求及施工精度布设控制网点，补充施工需要的水准点、桥梁轴线、桥梁控制桩。为保证施工测量放样作好准备。 作好原材料的检验和配合比的选定。 3、材料准备 砂、石料、水泥、枕木、木材、沥青、脚手架、钢材等在柳州可以采购，质量能达到要求。 4、平面布置 桥梁处在河道上，因采用满堂拱架施工，施工前，应将上游河水通过围堰栏截进拓污管道，再将河道淤泥清除，用片石挤淤，使基础满足搭设搭架基础承载力。挤淤宽度为桥宽两侧加宽5m，5m作为外墙架及便道使用，并将现场场地进行平整，作为材料堆放和施工活动场地。 施工用水、电采用就近租用居民及厂矿的自来水。电不能满足时采用发电机发电。 5、现场管理 （1) 施工标志牌、围护 进场后，在施工现场明显处设置施工标志牌及配合比牌，施工标志
重庆中环建设有限公司 澜阿公路1合同段骨架护坡施工方案 骨架护坡施工方案 1、编制依据及原则 1.1编制依据 1、普洱市澜沧至孟连至勐阿二级公路土建施工1合同段招投标相关文件及1合同段两阶段施工设计图； 2、澜阿二级路1合同段路基土石方施工和整体施工安排需要； 3、普洱市公路经营养护有限责任公司对相关质量、安全要求； 4、我项目部相关资源配制和管理需要； 5、《公路工程技术规范》（JTGB01-2003）、《公路路基施工技术规范》（JTG F10-2006）、《公路工程质量检验评定标准》（JTG F80/1-04）和其他与本工程施工技术、安全、质量验收等方面有关的国家标准和交通部颁发的各种规范、规程及法规文件等。 1.2编制原则 根据本合同段路基土石方填筑规模，工期目标，工程特点，施工工艺及地质条件，合理配备生产要素，对生产要素实行优化组合； 坚持高标准，严要求，按“统一指挥，网络管理，分工负责，全面推进”的组织原则。 坚持“百年大计、质量为本”的原则。精心组织、严格管理，合理安排工作量和工期，确保工程质量。 坚持实事求是的原则。在施工组织设计中，坚持施工技术先进、施工方案可行、重合同守信誉、施工组织科学合理、按期优质安全
澜阿公路1合同段骨架护坡施工方案重庆中环建设有限公司 高效、不留后患。 重视生态环境。在施工期间及竣工通车后保证不发生水土流失，保证不破坏当地环境。贯彻执行国家和当地政府的方针政策，遵守 法律法规，尊重当地的民风民俗。 2、工程概况 本合同段起点K0+000（=项目起点）接澜惠二级公路K4+660处，向西南沿老公路布线，于K0+353.766改为分离式路基，右侧仍沿老路布设，左侧改由南朗河南岸布设，至K4+485（ZK4+485）本合同 结束。全长8.616km。本合同主要位于勐朗镇，沿南朗河布设。全 线设计速度为60km/h，公路等级为二级，路基宽度分别为 8.5m、12m,路基土石方71.97万方。路基边坡防护工程量较大，骨 架护坡形式有拱形骨架护坡和人字形骨架护坡。 拱形骨架采用M10浆砌片石，本防护方法适用于路堤边坡高度 大于3.0m时的路堤边坡防护。路堤边坡高度H<4.0m时，采用单排 衬砌拱，4.0m≤H≤8.0m时设双排衬砌拱，8.0m≤H≤12.0m时设三排衬砌拱。人行踏步(兼流水槽)对应于中央分隔带横向排水管铺设 协调进行，无排水管时每100m设一道，但根据边坡高度、路段长度，每一填方路段设置不少于一道为宜。拱骨架厚度为0.3m,宽度 0.4m，骨架净距3m,采用M10浆砌片石，镶边石采用C25预制砼块，厚23cm，宽5cm。 人字形骨架护坡适用于边坡高度＞3m的土质路堑边坡、全风化 及强风化岩质路堑边坡的防护，边坡坡率不陡于1：0.75。骨架、
目录 隧道仰拱找平层专项施工方案 1.编制依据 （1）《大金沟隧道设计图》京沈客专施隧88-01～10； （2）《双线隧道复合式衬砌参考图》京沈客专施隧参01-01～73；；（3）《高速铁路隧道工程施工质量验收标准》10753-2010； （4）《铁路混凝土工程施工质量验收标准》10424-2010； （5）京沈客专隧联【2016】（沈阳）002 号 2.编制范围 本方案适用于京沈客专辽宁段8标项目经理部管段娘盘山隧道、大金沟隧道仰拱找平层施工。 3.工程概况 娘盘山隧道位于阜新市七家子乡石场村境内。进口里程504+010，出口里程504+775，全长765m；大金沟隧道位于辽宁省阜新市阜新蒙古族自治县清河村大金沟组北100m，进口里程511+300, 出口里程512+180,全长880m；标段两座隧道仰拱填充施工均预留部分仰拱找平层未浇筑，目前隧道要进行剩余仰拱找平层施工，特制定此方案以
指导现场施工。． 4.仰拱找平层施工流程 覆盖找平层再次确定标→→凿毛→→→施工准备清洗→清洗高线施工洒水养生 5.仰拱找平层施工 仰拱找平层总体采用清洗凿毛浇筑方案，提前清洗凿毛不少于5版仰拱位置，仰拱找平层施工缝应与衬砌施工缝在同一断面，每次浇筑4～5版仰拱找平层，施工时在施工缝位置插入2.5厚三合板，施工完成后覆盖土工布并洒水养生14天。 5.1 施工准备 ①现场技术负责人对工人进行技术交底； ②施工用小型机械、工具准备； 5.2清洗 清洗地面浮土并采用清水清洗干净。 5.3凿毛 凿除已浇筑混凝土表面的水泥砂浆和松散层，采用人工凿毛或机械凿毛，凿毛后露出新鲜混凝土面积不低于75％。 5.2再次清洗 对凿毛处理的混凝土面清扫干净，并用清水冲洗干净。 5.3 确定标高线 沿线路方向每隔12米（即施工缝位置）标记各个变坡点标高，纵向点与点间挂线以控制标高（其中半圆型水槽位置可以采用半圆型钢
两家庄隧道钢拱架支撑施工方案 一、工程概况 两家庄隧道为一座高速公路分离式中隧道，进口位于十堰市张湾区汉江街道办两家庄西南侧，出口位于十堰市张湾区红卫街道办大沟水库东北侧，轴线方向约230o，呈北东～南西向展布。左幅里程桩号ZK4+590～ZK5+185，全长595m，最大埋深约115m；右幅里程桩号YK4+590～YK5+185,全长595m，最大埋深约111m。左幅进口和右幅出口洞门采用端均为台阶式，左幅出口和右幅进口洞门采用端均为端墙式。 隧道洞身段围岩为Ⅲ、Ⅳ、Ⅴ级，其衬砌类型为Z0c型、Z5+型、Z4型、Z3型其长度见表1-1。 隧道衬砌类型表（表1-1） 分离式隧道主洞复合式衬砌支护设计参数表 二、自然及地质条件 1、地形地貌 隧址区属构造剥蚀低山-丘陵地貌区，相对高差约160m，隧道轴线经过地
段地面高程约370m～487m。隧道进口地形坡度均较陡，自然坡角约35°～40°，山坡上植被较发育，分布有少量农田果园，坡脚处有少数居民点。隧道进口端分布有乡村水泥路，交通较便利；出口端交通稍有不便。 2、地质构造 隧址区位于秦岭褶皱系之东段，南秦岭印支冒地槽褶皱带（南秦岭构造带）二级构造单元之武当山复背斜范围内，可见明显的揉皱现象。主要出露中元古界武当山群（Pt2wd）片岩，片理产状略变化，实测片理产状分别为20°∠83、125°∠78°， 12°∠70°7°∠60°节理裂隙较发育。 3、地层岩性 隧址区出露、揭露的地层主要为中古界武当山群（Q4e1+d1）片岩，具体分述如下： 强风化片岩（Q4e1+d）：灰黄色，分布于山体表层，钻探揭示厚度4.64～5.6m，结构严重破坏，锤击易碎，成分为云母、石英等，裂隙发育，岩芯破碎，呈碎块状、短柱状，采取率65%～67%，RQD=40%~48%。 中风化片岩（Pt2wd）：灰白色、深灰色、灰色，最大揭露厚度17.7m,变晶结构，片状构造，主要成分有云母、石英、长石等，节理裂隙较发育，岩芯呈短-长柱状，采取率80%～90%，RQD=50%～72%. 4、水文地质条件 隧道区地表水系较发育，主要为隧道出口端大沟水库水体、进口端冲沟内季节性流水以及大气降水形成的地表面流等，水量受季节性影响变化较大，其自然排泄畅通，隧道洞口地面标高远高于水库水位，对隧道施工影响较小。但应注意

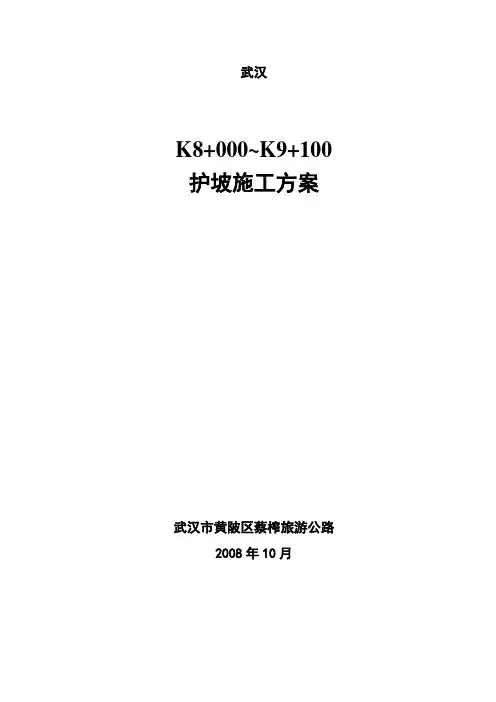

武汉 K8+000~K9+100 护坡施工方案 武汉市黄陂区蔡榨旅游公路 2008年10月
