手机充电器外壳毕业设计

手机充电器外壳毕业设计
手机充电器外壳毕业设计

摘要

前言

一、塑件工艺分析

1.1塑件设计要求...................................................

1.2塑件生产批量要求...............................................

1.3塑件的成型要求.................................................

1.4丙烯腈-丁二烯-苯乙烯共聚物(ABS)..............................

1.5材料的确定及相关参数...........................................

二、基本结构

2.1、模具的成形方法................................................

2.2、型腔的布置....................................................

2.3选择浇注系统...................................................

2.4冷却系统的设计................................................

2.5确定推出方式...................................................

2.6侧向抽芯机构...................................................

2.7模具的结构形式.................................................

三、模具设计的有关计算

3.1注射机的选择

3.2、模具成形尺寸设计计算

四、注塑机参数校核

4.1最大注射量校核.................................................

4.2锁模力校核.....................................................

4.3模具与注塑机安装部分相关尺寸校核...............................

4.4模具闭合高度校核...............................................

4.5开模行程校核...................................................

4.6模具结构、尺寸的设计计算.......................................

4.7型腔结构.......................................................

4.8型芯结构.......................................................

4.9导向机构.......................................................

4.10复位杆........................................................

4.11拉料杆........................................................

4.12推件杆........................................................

4.13推出结构......................................................

五、塑料注射模具技术要求及总装技术要求

5.1零件的技术要求.................................................

5.2总装技术要求及装配图........................................... 结论

致谢

参考文献

这套设计共花我4周的时间从图书馆查资料、和同学们讨论、分析和整理成文,决定做手机充电器外壳的设计。设计中从材料的选取,工艺分析等来设计的。另外该套模具巧妙的设计了拉料杆,保证了凝料在第一次分型时留在凹模板一侧,顶杆推动推杆固定板时凝料自动脱落,实现了从泣射到塑件被顶出的全自动化,提高了生产效率。滑块上的导轨既起导向功能,出便于安装在凸模板上。由于塑件是壁厚较薄而均匀的塑件,而且,凸模部分有许多孔和凸台,有较大的包紧力,为保正塑件的推出,故设计了多根推杆水平衡推出力。经过生产实践证明,该副模具的开合模动作完全符合设计要求,适于大批量生产。

关键词:分流道、注射、模具

在兴华模具厂实习期间,使我对模具制造行业有了一定的了解和认识,故在这次做毕业论文选择课题时,我最终选择设计关于以塑模为课题的设计,体现塑模在兴华模具厂的实际操作及应用。

现代经济的飞速发展和工业产品技术的不断提升,各行各业对模具的需求量越来越大,技术要求也越来越高。期间其发展重点应该是既能满足大量需要,又具有较高的技术含量,特别是目前国内尚不能自给、需大量进口的模具和能代表发展方向的大型、精密、复杂、长寿命模具。又由于模具标准件的种类、数量、水平、生产集中度等对整个模具行业的发展有重大影响。因此,一些重要的模具标准件也必须重点发展,而且其发展速度应快于模具的发展速度,这样才能不断提高我国的模具标准化水平,从而提高模具质量,缩短模具生产周期及降低成本。由于我国的模具产品在国际市场上占有较大的价格优势,因此对于出口前景好的模具产品也应作为重点来发展。而且应该是目前已有一定基础,有条件、有可能发展起来的产品。如:1.大型精密塑料模具塑料模具占我国模具总量的比例正逐年上升,发展潜力巨大。目前虽然已有相当技术基础并正在快速发展,但技术水平与国外仍有较大差距,总量也供不应求,每年进口几亿美元。

2.主要模具标准件目前国内已有较大产量的模具标准件主要是模架、导向件、推杆推管、弹性元件等。这些产品不但国内配套大量需要,出口前景也很好,应继续大力发展。

3.大型精密塑料模具塑料模具占我国模具总量的比例正逐年上升,发展潜力巨大。目前虽然已有相当技术基础并正在快速发展,但技术水平与国外仍有较大差距,总量也供不应求,每年进口几亿美元。

4.主要模具标准件目前国内已有较大产量的模具标准件主要是模架、导向件、推杆推管、弹性元件等。这些产品不但国内配套大量需要,出口前景也很好,应继续大力发展。

一、塑件工艺分析

1.1 塑件设计要求

该产品用于手机充电器外壳上,要求具有绝缘性的作用。该产品精度及表面粗糙度要求为一般精度,但在加工制造过程中要求各部分有一定配合精度关系。

1.2 塑件生产批量要求

该产品为大批量生产。故设计的模具要有较高的注塑效率,浇注系统要能自动脱模,可采

用侧浇口自动脱模结构。由于该塑件要求批量大,所以模具采用一模二腔的结构,浇口形式采用侧浇口,由于塑件相对较小,所以可以采用一点进料,以利于充满型腔。相对于大塑件可采用相对于小的塑件大的分流道,以达到同时充模的效果。

1.3 塑件的成型要求

化学性能稳定,绝缘性好,宜于成形加工等,闭弯折不容易产生损坏和断裂现象。塑件表面要求无飞边或缩孔现象。

1.4模具种类与模具设计的关系

不同种类的塑料其工艺性能、成形特性也不相同,因此为了确定塑料的工艺性能、成形特征,并在模具中充分利用以获得优质的塑料制件。

如下表塑料种类与模具设计关系

二、选用塑料

1.4丙烯腈-丁二烯-苯乙烯共聚物(ABS)

性能:1.ABS是丙烯腈、丁二烯、苯乙烯三种单体的共聚物,价格便宜,原料易得,是目前产量最大、应用最广的工程塑料之一。ABS无毒、无味,为呈微黄色或白色不透明粒料,成型的塑件有较好的光泽,密度为1.02-1.05g/cm3

2. ABS是丙烯腈、丁二烯、苯乙烯三种单体的共聚物,故它有3种组分的综合力学性能,而每一组分又在其中其着固有的作用。具有良好的表面硬度、耐热性、耐化学腐蚀、坚韧、成型加工性和着色性能。

3. ABS的热变形温度比PS、PE、PP、PVC都高,尺寸稳定性较好,具有一定的化学稳定性和良好的介电性能,经过调色可配成任何颜色。

4.根据ABS中三种组分之间的比例不同,其性能也略有差异,从而适应各种不同的应用。

5.耐冲击用:有高抗冲击强度,电绝缘,防霉,防湿,耐水性能。

6.自然放霉,耐湿,耐酸特性及具有高度防湿,防霉,耐高频特性。

用途:1.可做工业电器开关及零件,仪表壳,纺织机械零件、矿灯零件,旋纽灯头,开关,插座等日用电器零件

2.可作电绝缘性,耐水性要求较高的电器仪表及电讯工业零件,交通电工器材及无线电零件

3.可作耐高频的短波和超短波电讯器材,高绝缘试验仪器,无线电,雷达,电子管灯座等电器零件

4.可作要求耐热,耐水,防霉,防腐的各种电器零件,用于船舶,湿热带气候条件时

5.可用于有金属嵌件的复杂塑件,或用于防霉,防湿,防震场合时作真空管插座,电磁开关座,蓄电池箱盖,通讯机外壳

6.可作蓄电池零件,人造纤维工业用零件,卫生医药用具,有酸,蒸气侵蚀的工作条件时零件以及湿度大,频率高,电压高的电器,机械零件

7.ABS还可制作成水表客、纺织器材、电器零件、文教体育用品、玩具、电子琴及收录机外壳、食品包装容器、农药喷雾器及家具等。

1.5材料的确定及相关参数

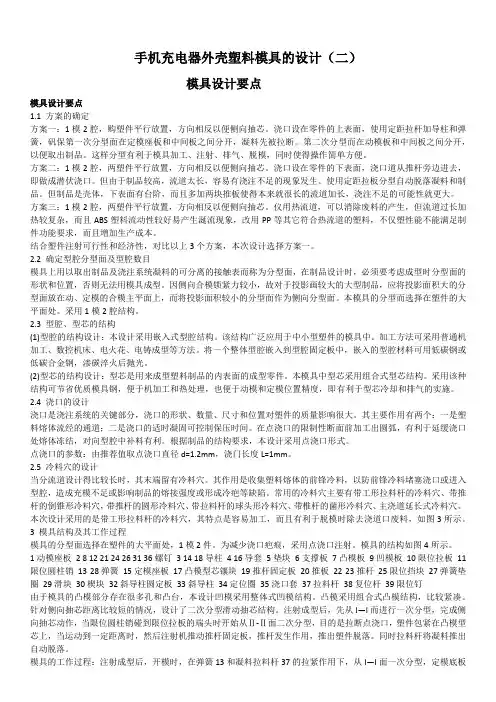

?? 方案一:1模2腔,购塑件平行放置,方向相反以便侧向抽芯。浇口设在零件的上表面,使用定距拉杆加导柱和弹簧,矾保第一次分型面在定模座板和中间板之间分开,凝料先被拉断。第二次分型而在动模板和中间板之间分开,以便取出制品。这样分型有利于模具加工、注射、排气、脱模,同时使得操作简单方便。

方案二:1模2腔,两塑件平行放置,方向相反以便侧向抽芯。浇口设在零件的下表面,浇口道从推杆旁边进去,即做成潜伏浇口。但由于制品较高,流道太长,容易有浇注不足的现象发生。使用定距拉板分型自动脱落凝料和制品。但制品是壳体,下表面有台阶,而且多加两块推板使得本来就很长的流道加长,浇注不足的可能性就更大。

方案三:1模2腔,两塑件平行放置,方向相反以便侧向抽芯。仪用热流道,可以消除废料的产生,但流道过长加热较复杂,而且ABS塑料流动性较好易产生涎流现象,改用PP等其它符合热流道的塑料,不仅塑性能不能满足制件功能要求,而且增加生产成本。

结合塑件注射可行性和经济性,对比以上3个方案,本次设计选择方案一。

ABS的成形条件:

注射成形机类型:螺杆式

密度(g/cm3):1.02~1.05

计算收缩率(%):1.2~1.0

预热:温度(℃)80~100

时间:(h)3~5

料筒温度(℃):后段 160~170

中段 170~180

前段 180~190

喷嘴温度(℃):170~180

模具温度(℃):90~120

注射压力(Mpa)80~130

成形时间(s):注射时间20~90

高压时间0~9

冷却时间20~60

总周期 60

适用注射机类型:螺杆式

后处理:方法红外线灯、烘箱温度(℃) 140~145

时间(h) 4

二、基本结构

2.1、模具的成形方法

塑件采用注射成形法生产.为保证塑件表面质量,使用点浇口成形,因此模具应为双分形面注射模.

2.2、型腔的布置

塑件形状简单,质量较小,生产批量大.所以应使用多型腔注射模具.考虑到塑件的侧面有矩形孔(7X2),需侧向抽芯,所以模具采用一模二腔(计算方法如下),平衡布置.这样模具尺寸较小,制造加工方便,生产效率高,塑件成本较低.其布置如下图:

型腔图

塑件分型面的选择应保证塑件的质量要求,塑件的分型面有多种选择,图如下,分型面选择在轴线上,这种选择会使塑件表面留下分型面痕迹,影响塑件表面质量.同时这种分型面也使侧向抽芯困难,假如分型面选择在下端面,这样的选择使塑件的外表面可以在整体凹模型腔内成型,塑件大部分外表面光滑,仅在侧向抽芯处留有分型面痕迹.同时侧向抽芯容易,而且塑件脱模方便.双分型面注射模注射成型塑件表面平整、没有较大的浇口痕迹.由于该塑件为多型腔注射模,浇注系统有分流道,即要实现分流道脱模,又要实现塑件脱模,所以应该应用双分型面.

图2 分型面

2.3 选择浇注系统

浇注系统是指模具中从注射机喷嘴起到型腔入口为止的塑料熔体的流动通道

1)主流道的设计

主流道是指浇注系统中从注射机喷嘴开始到分流道的流通通道. 主流道衬套的材料常用T8A、T10A制造,热处理后硬度为50—55HRC。主流道衬套与定模板采用H7/m6的过渡配合,主流道衬套与定位圈采用H9/m9的过渡配合。由于受型腔或分流道的反压力作用,主流道衬套会产生轴向定位移动,所以主流道衬套的轴向定位要可靠其结构形式如下图。

2)分流道的设计

分流道的截面形状有:圆形、梯形、u形、半圆形、矩形;分流道的长度应尽可能的短,少弯折的减少压力损失和热量损失;分流道的表面粗糙度为R a<1.6m; 分流道采用半圆截面流道,其半径为3-10 mm.其结构如下图。

图4 分流道的设计

3)浇口的设计

浇口的作用是使料流加速,并控制衬料时间,控制料流状态。常用的截面形状有圆形和矩形两种。流口不仅对塑件熔体的流动性和充模特征有关,而且与塑件的成形质量有着密切的关系。因此浇口的形式与塑料品种要相互适应。浇口位置的选择:尽量缩短流动距离,保证熔料能迅速地充满型腔。浇口开在塑件壁厚处,且应减少熔痕;有利于型腔气体的排出。所以,塑件的浇口选择在塑件的壁厚处,由于大塑件所填充塑料多,为此,在大塑件处的两壁厚处各设一浇口,这样可以提高充模速度。对于小塑件的浇口设在塑件的中心线上(小塑件为对称圆形)。浇口采用点浇口形式其结构如下图。

2.4 冷却系统的设计

注射模具的温度变化是时间的函数,模具各局部温度有明显的不同,而且也在一定周期内变化.为了获得良好的塑件质量,应该使模具在工作中维持适当而且均一的温度,因此就要有一套完整的冷却系统.模具的冷却系统实际上是热交换的设计.由于热与温度的不可逆性,冷却系统的精确计算十分繁琐.在使冷却系统有足够的调节余地的基础上,可以采用比较简单而实用的方法,也就是用模具的传热部分的温差方法.

1)冷却回路的尺寸确定

冷却回路的设计应做到回路系统内流动的介质能充分吸收成形塑件所传导的热量,使模具成

形表面的温度稳定地保持在所需的温度范围内,并且要做到使冷却介质在回路系统内流动畅通,无滞留部位.

冷却回路所需的总面积计算

冷却回路所需总表面积可按下式计算

式中 A ---冷却回路总表面积,2m

M ----单位时间内注入模具中树脂的质量,h kg

q ---单位质量树脂在模具内释放的热量,Kg J

,q 值可查表; α----冷却水的表面传热系数,()K m W

?2 M θ----模具成形表面的温度,℃;

W θ--- 冷却水的平均温度,℃ 。

PP 成形时放出的热量 q =5.9Kg J ?

冷却水的表面传热系数α可用下式计算

式中 α----冷却水的表面传热系数,()K

m W ?2; ρ-----冷却水在该温度下的密度,

3m Kg ν----冷却水的流速,s m ;

d -----冷却水孔直径,m

φ-------与冷却水温度有关的物理系数,

2)冷却回路的总长度的计算

冷却回路总长度可用下式计算

式中 L -----冷却回路总长度,m ;

A -----冷却回路总表面积,2

m ;

d -----冷却水孔直径,mm 。

确定冷却水孔的直径时应注意,无论多大的模具,水孔的直径不能大于14mm ,否则冷却水难以成为湍流状态,以致降低热交换效率。一般水孔的直径可根据塑件的平均壁厚来确定。平均壁厚为2mm 时,水孔直径可取10——14mm 。

3)冷却水体积流量的计算

塑料树脂传给模具的热量与自然对流散发到空气中的模具热量、辐射散发到空气中的模具热量及模具传给注射机热量的差值,即为用冷却水扩散的模具热量。假如塑料树脂在模内释放的热量全部由冷却水传导的话,即忽略其他传热因素,那么模具所需的冷却水体积流量则可用下式计算

式中 v q -------冷却水体积流量,min 3

m ;

M -------单位时间注射入模具内的树脂质量,h kg ;

q --------单位质量树脂在模具内释放的热量,Kg J

; c -------冷却水比热容,()K Kg J

?; ρ--------冷却水的密度,3m Kg

1θ-------冷却水出口处温度,℃

2θ-------冷却水入口处温度,℃ 。

4)模具加热

当注射成形工艺要求模具温度在80℃以上时,模具必需有加热装置,由于注射成形工艺要求模具温度在40—80℃,因此模具中不用设置加热装置即可满足需要。

2.5确定推出方式

由于塑件的形状为方形,采用推杆推出机构,推杆的推出机构是整个推出机构中简单,较常见的一种形式.由于设置推杆的自由度较大,而且推杆截面大部分为圆形,容易达到推杆与模板或型芯上推杆孔的配合精度,推杆推出是运动阻力小,推出动作灵活可靠,损坏后便于更换,因此在生产中广泛应用.

2.6侧向抽芯机构

塑件的侧面有7X2的方孔,因此模具应有侧向抽芯机构,由于抽距离较短,抽出力较小,所以采用斜导柱,滑块抽芯机构.斜导柱安装在定模座板上,滑块安装在定模座板上.

2.7模具的结构形式

我国目前标准化注射模零件的国家标准有12个,分《中小型模架》(GB/T12556.1—90)和《大型模架》(GB/T12555.1—90)两种。《中小型模架》标准中规定,模架的周界尺寸范围

为:≤560mmx900mm ,并规定模架的形式为品种型号.塑料注射中小型模架标准GB/T12556.1~12556.2-90.其组合形式有A1,A2,A3,A4四种,根据条件选用A4.其结构形式如下图。

三、模具设计的有关计算

3.1注射机的选择

由给出的工件可称得工件的质量为80g ,可计算浇注系统的体积为315cm 所以:3374.5641.180cm cm g g

m V ===σ塑件

选用XS-ZY-125型卧式注射机,其性能参数如下:

额定注射量: 3125cm

注射压力: Mpa 120

锁模力: KN 900

最大注射面积: 2

320cm

最大开模行程: mm 300

模具最大厚度: mm 300

模具最小厚度: mm 200

拉杆间距: mm 290260?

喷嘴直径: mm 4

喷嘴圆弧半径: mm 12 3.2、模具成形尺寸设计计算

在计算型腔的尺寸之前,首先要确定使用塑料的成形收缩率,查表得:取ABS 的成型收缩率为3%,根据精度等级的选用,采用6级。

依精度等级而定的计算法,一般塑件(SJI1372—78 5-6级精度)

凹模

L=[L`(1+S )-δc]+δM

凸模

L=[L`(1+S)+δc]- δM

中心距

L=L`(1+S)±δM/2

磨损严重时δc=Δ/2

磨损轻微时δc=Δ/5——Δ/8

不考虑磨损时可去掉上列各式中的δc

L`为塑件的基本尺寸,为塑件的公差,为模具制造公差,为模磨损量。因考虑到塑件是大批量生产,磨损严重取δc=Δ/2,查表塑件精度与模具制造精度的关系, δM取Δ/4.

型腔相关尺寸:

L62.5=[62.5X(1+0.03)-0.64/2]+0.64/4

=64.1+0.16

L45.5=[45.5×(1+0.03)-0.56/2]+0.56/4

=46.6+0.14

L39 =[39×(1+0.03)-0.52/2]+0.52/4

L36 =[36×(1+0.03)-0.52/2]+0.52/4

L19 =[19×(1+0.03)-0.44/2]+0.44/4

L16 =[16×(1+0.03)-0.40/2]+0.40/4

L10=[10×(1+0.03)-0.36/2]+0.36/4

L9=[9×(1+0.03)-0.32/2]+0.32/4

型芯相关尺寸:

L31.5=[31.5×(1+0.03)-0.52/2]+0.52/4

L11=[11×(1+0.03)-0.36/2]+0.36/4

L8=[8×(1+0.03)-0.32/2]+0.32/4

四、注塑机参数校核

4.1最大注射量校核

注射机的最大注塑量应大于制品的重量或体积(包括流道及流口凝料和飞边),通常注塑

机的实际注塑量最好在注塑机的最大注塑量80%

所以,选用的注塑机最大注塑量应

式中机V ——注塑机的最大注塑量:单位 3

cm

塑料V ——注塑机的体积,单位 3cm

该产品:V 塑件=803cm 浇V ——浇注系统体积,单位 3cm

该产品:浇V =153

cm 故 31188

.015808.0cm V V V =+=+≥浇塑件机 确定的注塑机注塑量为:1183cm 。所以,满足要求。

4.2 锁模力校核

锁机

F >A P 模 模P ——熔融型料在型腔内的压力(70—100 Mpa )80%

A ——塑件和浇注系统在分型面上的投影面之和:计算为9782mm 2

锁机F ——注塑机的额定锁模力

故 锁机F >A P 模 =68 x 9782=665(KN )

所以选定的注塑机为:900(KN ) 满足条件

4.3 模具与注塑机安装部分相关尺寸校核

即 模具长x 宽<拉杆间距

模具的长宽为200x250<注塑机拉杆间距260x290

4.4 模具闭合高度校核

模具实际厚度H 模=245mm

注塑机最小闭合厚度H 最小=200 mm

即 H 模>H 最小 故满足要求

4.5 开模行程校核

我们所选的注塑机的最大行程与模具厚度有关,故注塑机的开模行程应满足下式:

()最小模机H H S -->()mm H H 10521-++

因为 ()最小模机H H S --()200245300--=

H 1——推出距离 单位mm

H 2——包括注射系统在内的塑件高度 单位mm

S 机——注射机最大开模行程

故 满足要求

4.6模具结构、尺寸的设计计算

模具结构是由定模座板、定模板、型腔板、型芯板、模座、推板固定板、推板、导柱、导套、推件杆、推料杆、回程杆、斜导柱、滑块和各种螺钉组成,其各部分相互配合完成工作.

4.7型腔结构

计算型腔数目

1)注射机的可塑化能力与每一模所需注入的熔体量

从保证塑件内在质量上考虑,每次注射所送出的熔体容量以占注射机的可塑化能力的80%为宜.根据我国1974标准,公称注射两为1000cm 3

的注射机,其塑化能力为125kg/h.当用其他塑料时,应按密度计算,公式如下:

Qmax =V ·ρ·C (cm 3

/h)

Qmax-注射机对某种塑料的最大注射量(cm 3/h)

V-注射机规定的注射量(cm 3/h)

ρ-使用的塑料在常温下的密度(g/cm 3)

c-系数,

结晶性塑料 c ≈0.85

非结晶性塑料 c ≈0.95

使用公称注射量为1000cm3的注射机,注射容积40cm3的POM 塑件,计算模具可能制作的型腔数.

POM 的密度基本与聚苯乙烯相近,

≈125Kg/h=125000g/h

Q=QmaxX0.8÷ρ=94339≈94000 cm3/h=1566.6cm3/min

设每一注射循环时间为20秒,则1566.6÷3=533 cm3

每一件塑件为40cm3,加上浇道容积约为10 cm3,共计40+10=50 cm3

533÷50≈10(腔)

2)从注射机的锁模力、开模距离考虑

根据塑件的尺寸,投影面积为28 ,材料为ABS,有工具书查表求注射压力.

壁厚2mm,点浇口中心进料时,最长流程为130+0.0707X10≈138mm.流程比为138÷2≈70. 有工具书查表, 壁厚2mm时,L/t=70,Ps≈25Mpa.查表得Kc=1.15.塑件形状复杂,取Ks=1.15.注射压力P

≈29(Mpa)

10腔的总投影面积为:

A=28X10=280(cm2)

所需锁模力为:

≈122(KN)

开模距离:塑件长约63mm,从动模上取下时,模板开距不应小于其长的二倍,即126 mm.1000cm3注射机的模板行程为700mm,最大模具厚度为600 mm.完全可以取出塑件.但从开模距离来考虑,可以选用500 cm3的注射机(模板行程为300mm),但锁模力为3500KN,不能作成一模10腔,只能作成4腔.一模4腔时,估计模板尺寸约为250 mm X200 mm.

所以型腔板是由滑块、4个凹模、4个导柱孔、1个推料杆和分流道及点浇口组成.其尺寸如图2。

4.8型芯结构

型芯板是由2个凸模、16个推件孔、4个导柱孔、4个回程杆孔和一个推料杆孔以及4个螺纹孔组成.其尺寸如图

4.9导向机构

当动定模合拢后就构成了型腔,为了保证动定模合拢时的导向机构——合模导向机构。合模导向机构在模具中的作用,一是定位作用,模具每次合拢时,都有一个唯一的准确方位,从而保证型腔的正确形状;二是导向作用,引导动定模正确闭合,避免凸模式型芯先进入型腔而

损坏;三是承受一定的侧压力,在成行过程中承受单向侧压力。导向机构主要由导柱和导套组成

1)导柱1

2)导柱2

4.10复位杆

对于大塑件而言,因为其内型腔有两个圆孔,所以使用一般的推杆推出机构、推板推出机构等满足不了塑件脱模的要求,为此大塑件的脱模方式采用侧陷槽脱出机构,侧陷槽是指塑件在非开模方向上的凸出或凹进部位,这些部位在脱模时必须采用特殊的方法,推出侧凹陷机构分为用成形嵌件推出,用内倾滑块脱出,用内斜销及滑块脱出等多中方式。根据本模具的成型特点考虑,使用内倾滑块脱出机构,因为其可用滑动的倾斜推杆推出。在大塑件的另一端用一个推杆将其推出,而对于小塑件来说,将设置四个推杆,其中两两相同各在一侧,这样可以平衡其受了力,更好的将塑件推出。复位零件,为了使推出元件合模后能回到原来的位置,在设计时应考虑推出机构的复位,推出机构中常用的复位零件有复位杆和弹簧,对于本模具的形式和结构的综合考虑,选用复位杆推出机构。

4.11拉料杆

拉料杆可分为球形拉料杆、z形拉料杆和薄片式拉料杆,根据对各种拉料杆的对比分析和对本模具成型特点考虑用z形拉料杆,其尺寸就及形状如下图:

4.12推件杆

4.13推出结构

塑件在模腔中成形后,便可以从模具中取下,但在塑件取下以前,模具须完成一个将塑件从模腔中推出的动作,模具上完成这一动作机构称为脱模推出机构。

推出机构的组成:第一部分是直接作用在塑件上将塑件推出的零件;第二部分是用来固定推出零件的零件,有推杆固定板、推板等;第三部分是用作推出零件推出动作的导向及和模时推迟推出零件复位的零件。推出机构应使塑件脱模时不发生变形或损伤塑件的外观;推力的分布依脱模阻力的大小合理合理安排;推出机构的结构力求简单,动作可靠,不发生误动作,和模时要正确复位。

五、塑料注射模具技术要求及总装技术要求

5.1零件的技术要求

塑料注射模具应优先按GB/T12555.1—90和GB4169.1—11选用标准模架和标准件。模具成形零件材料和热处理要求,优先按下表内容选用。

模具成形零件优先选用材料和热处理硬度参数如表(11-2)

5.2总装技术要求及装配图

总装技术要求如表(11-3)

外壳2注射模具设计

外壳2注射模具设计 前言 随着中国当前的经济形势的日趋好转,在“实现中华民族的伟大复兴”口号的倡引下,中国的制造业也日趋蓬勃发展;而模具技术已成为衡量一个国家制造业水平的重要标志之一,模具工业能促进工业产品生产的发展和质量提高,并能获得极大的经济效益,因而引起了各国的高度重视和赞赏。在日本,模具被誉为“进入富裕的原动力”,德国则冠之为“金属加工业的帝王”,在罗马尼亚则更为直接:“模具就是黄金”。可见模具工业在国民经济中重要地位。我国对模具工业的发展也十分重视,早在1989年3月颁布的《关于当前国家产业政策要点的决定》中,就把模具技术的发展作为机械行业的首要任务。 近年来,塑料模具的产量和水平发展十分迅速,高效率、自动化、大型、长寿命、精密模具在模具产量中所战比例越来越大。注塑成型模具就是将塑料先加在注塑机的加热料筒内,塑料受热熔化后,在注塑机的螺杆或活塞的推动下,经过喷嘴和模具的浇注系统进入模具型腔内,塑料在其中固化成型。 本次毕业设计的主要任务是外壳模具的设计。也就是设计一副注塑模具来生产底座盖塑件产品,以实现自动化提高产量。针对底座盖的具体结构,通过此次设计,使我对点浇口双分型面模具的设计有了较深的认识。同时,在设计过程中,通过查阅大量资料、手册、标准、期刊等,结合教材上的知识也对注塑模具的组成结构(成型零部件、浇注系统、导向部分、推出机构、排气系统、模温调节系统)有了系统的认识,拓宽了视野,丰富了知识,为将来独立完成模具设计积累了一定的经验 本次设计中得到了徐老师的指点。同时也非常感谢马老师的精心教诲。 由于实际经验和理论技术有限,设计的错误和不足之处在所难免,希望各位老师批评指正。

管壳式换热器设计 课程设计

河南理工大学课程设计管壳式换热器设计 学院:机械与动力工程学院 专业:热能与动力工程专业 班级:11-02班 学号: 姓名: 指导老师: 小组成员:

目录 第一章设计任务书 (1) 第二章管壳式换热器简介 (1) 第三章设计方法及设计步骤 (2) 第四章工艺计算 (3) 4、1 物性参数的确定 (3) 4、2核算换热器传热面积 (4) 4、2、1传热量及平均温差 (4) 4、2、2估算传热面积 (6) 第五章管壳式换热器结构计算 (7) 5、1换热管计算及排布方式 (7) 5、2壳体内径的估算 (10) 5、3进出口连接管直径的计算 (10) 5、4折流板 (10) 第六章换热系数的计算 (15) 6、1管程换热系数 (15) 6、2 壳程换热系数 (16) 第七章需用传热面积 (17) 第八章流动阻力计算 (19) 8、1 管程阻力计算 (20) 8、2 壳程阻力计算 (20) 总结 (22)

第一章设计任务书 煤油冷却的管壳式换热器设计:设计用冷却水将煤油由140℃冷却冷却到40℃的管壳式换热器,其处理能力为10t/h,且允许压强降不大于100kPa。 设计任务及操作条件 1、设备形式:管壳式换热器 2、操作条件 (1)煤油:入口温度140℃,出口温度40℃ (2)冷却水介质:入口温度26℃,出口温度40℃ 第二章管壳式换热器简介 管壳式换热器就是在石油化工行业中应用最广泛的换热器。纵然各种板式换热器的竞争力不断上升,管壳式换热器依然在换热器市场中占主导地位。目前各国为提高这类换热器性能进行的研究主要就是强化传热,提高对苛刻的工艺条件与各类腐蚀介质适应性材料的开发以及向着高温、高压、大型化方向发展所作的结构改进。 强化传热的主要途径有提高传热系数、扩大传热面积与增大传热温差等方式,其中提高传热系数就是强化传热的重点,主要就是通过强化管程传热与壳程传热两个方面得以实现。目前,管壳式换热器强化传热方法主要有:采用改变传热元件本身的表面形状及表面处理方法,以获得粗糙的表面与扩展表面;用添加内物的方法以增加流体本身的绕流;将传热管表面制成多孔状,使气泡核心的数量大幅度增加,从而提高总传热系数并增加其抗污垢能力;改变管束支撑形式以获得良好的流动分布,充分利用传热面积。 管壳式热交换器(又称列管式热交换器)就是在一个圆筒形壳体内设置许多平行管子(称这些平行的管子为管束),让两种流体分别从管内空间(或称管程)与管外空间(或称壳程)流过进行热量交换。 在传热面比较大的管壳式热交换器中,管子根数很多,从而壳体直径比较大,以致它的壳程流通截面大。这就是如果流体的容积流量比较小,使得流速很低,因而换热系数不高。为了提高流体的流速,可在管外空间装设与管束平行的纵向隔板或与管束垂直的折流板,使管外流体在壳体内曲折流动多次。因装置纵向隔板而使流体来回流动的次数,称为程数,所以装了纵向隔板,就使热交换器的管外空

化工原理课程设计管壳式换热器汇总

化工原理课程设计管壳式换热器汇总 公司内部档案编码:[OPPTR-OPPT28-OPPTL98-OPPNN08]

设计一台换热器 目录 化工原理课程设计任务书 设计概述 试算并初选换热器规格 1. 流体流动途径的确定 2. 物性参数及其选型 3. 计算热负荷及冷却水流量 4. 计算两流体的平均温度差 5. 初选换热器的规格 工艺计算 1. 核算总传热系数 2. 核算压强降 经验公式 设备及工艺流程图 设计结果一览表 设计评述 参考文献 化工原理课程设计任务书 一、设计题目: 设计一台换热器 二、操作条件: 1、苯:入口温度80℃,出口温度40℃。 2、冷却介质:循环水,入口温度35℃。

3、允许压强降:不大于50kPa。 4、每年按300天计,每天24小时连续运行。 三、设备型式: 管壳式换热器 四、处理能力: 99000吨/年苯 五、设计要求: 1、选定管壳式换热器的种类和工艺流程。 2、管壳式换热器的工艺计算和主要的工艺尺寸的设计。 3、设计结果概要或设计结果一览表。 4、设备简图。(要求按比例画出主要结构及尺寸) 5、对本设计的评述及有关问题的讨论。 1.设计概述 热量传递的概念与意义 1.热量传递的概念 热量传递是指由于温度差引起的能量转移,简称传热。由热力学第二定律可知,在自然界中凡是有温差存在时,热就必然从高温处传递到低温处,因此传热是自然界和工程技术领域中极普遍的一种传递现象。 2. 化学工业与热传递的关系 化学工业与传热的关系密切。这是因为化工生产中的很多过程和单元操作,多需要进行加热和冷却,例如:化学反应通常要在一定的温度进行,为

罩壳注塑模设计

X学院 课程设计 课程名称:注塑模课程设计 题目名称:罩壳注塑模设计 专业班级:学号:学生姓名:指导导师: 目录 设计题目????????????????????????????2一: 塑件的工艺性分析???????????????????????3 1、塑件的原材料分析???????????????????????3 2、塑件的结构工艺性分析?????????????????????4 3、塑件的尺寸精度分析??????????????????????4 4、塑件表面质量分析??????????????????????4 二: 成型设备选择与校核?????????????????????4

1、注塑机的初选?????????????????????????4 2、注塑机的校核与终选??????????????????????5 3、塑件模塑成型工艺参数的确定??????????????????6三: 注射模的结构设计??????????????????????6 1、分型面的选择?????????????????????????7 2、型腔数目的确定及型腔的排列?????????????????8 3、注系统的设计?????????????????????????8 4、型芯、型腔结构的确定?????????????????????9 四: 成型零件尺寸计算??????????????????????10 五: 冷却系统的设计 ???????????????????????10 1、冷却直径和位置 ???????????????????????10 2、冷却介质 ??????????????????????????1 1 六、模架的尺寸 ????????????????????????1 1 七.排气系统的设计 ???????????????????????1 2 八:导向与定位结构的设计 ????????????????????1 2 九:推件方式的选择 ???????????????????????1 2 十:模具的工作原理及特点 ????????????????????13 1、工作原理??????????????????????????14 2、结构特点??????????????????????????14设计小结????????????????????????????15 参考文献 ????????????????????????????15

手机壳注塑模具设计说明书

本科毕业论文(设计) 题目手机壳模具设计与结构设计作者 机械工程学院 学院 专业料成型与控制工程 学号 指导教师 二〇一六年二月二十二日

摘要 本次设计就是将手机壳作为设计模型,将注塑模具的相关知识作为依据,阐述塑料注塑模具的整体设计过程。 该毕业设计的内容是手机壳的注塑模具,材料为PC,根据其结构形状特点以及通过对手机壳成型工艺的正确分析,确定型腔的总体布局,选择分型面,确定脱模方式,设计浇注系统等;同时本文对注塑模具进行简要介绍,对注塑模具中的主要零件进行设计计算,在设计过程中着重考虑其生产实际中的经济性和合理性。 关键词:注塑模具;注射成型;分型面

Abstract This design is the air refreshing agent box as a design model, the injection mold related knowledge as the basis, elaborated the whole design process of plastic injectio n mould. The content of graduation design is the injection mold of air refreshing agent box, the material is PC, according to the structure characteristics and the correct analysis of the air refreshing agent box molding process, to determine the overall layout of the cavity, the choice of parting surface, gating system design to determine the stripping method, etc.; at the same time this paper gives a brief introduction about the injection mould, the main parts of injection mold design and calculation, in the design process focuses on the actual production in the economy and rationality. Keywords:The plastic mold;the parametrization;;divides the profile

手机壳注塑模具设计

摘要 本次设计就是将手机壳作为设计模型,将注塑模具的相关知识作为依据,阐述塑料注塑模具的整体设计过程。 该毕业设计的内容是手机壳的注塑模具,材料为PC,根据其结构形状特点以及通过对手机壳成型工艺的正确分析,确定型腔的总体布局,选择分型面,确定脱模方式,设计浇注系统等;同时本文对注塑模具进行简要介绍,对注塑模具中的主要零件进行设计计算,在设计过程中着重考虑其生产实际中的经济性和合理性。 关键词:注塑模具;注射成型;分型面

Abstract This design is the air refreshing agent box as a design model, the injection mold related knowledge as the basis, elaborated the whole design process of plastic injectio n mould. The content of graduation design is the injection mold of air refreshing agent box, the material is PC, according to the structure characteristics and the correct analysis of the air refreshing agent box molding process, to determine the overall layout of the cavity, the choice of parting surface, gating system design to determine the stripping method, etc.; at the same time this paper gives a brief introduction about the injection mould, the main parts of injection mold design and calculation, in the design process focuses on the actual production in the economy and rationality. Keywords:The plastic mold;the parametrization;;divides the profile

管壳式换热器设计说明书

1.设计题目及设计参数 (1) 1.1设计题目:满液式蒸发器 (1) 1.2设计参数: (1) 2设计计算 (1) 2.1热力计算 (1) 2.1.1制冷剂的流量 (1) 2.1.2冷媒水流量 (1) 2.2传热计算 (2) 2.2.1选管 (2) 2.2.2污垢热阻确定 (2) 2.2.3管内换热系数的计算 (2) 2.2.4管外换热系数的计算 (3) 2.2.5传热系数 K计算 (3) 2.2.6传热面积和管长确定 (4) 2.3流动阻力计算 (4) 3.结构计算 (5) 3.1换热管布置设计 (5) 3.2壳体设计计算 (5) 3.3校验换热管管与管板结构合理性 (5) 3.4零部件结构尺寸设计 (6) 3.4.1管板尺寸设计 (6) 3.4.2端盖 (6) 3.4.3分程隔板 (7) 3.4.4支座 (7) 3.4.5支撑板与拉杆 (7) 3.4.6垫片的选取 (7) 3.4.7螺栓 (8) 3.4.8连接管 (9) 4.换热器总体结构讨论分析 (10) 5.设计心得体会 (10) 6.参考文献 (10)

1.设计题目及设计参数 1.1设计题目:105KW 满液式蒸发器 1.2设计参数: 蒸发器的换热量Q 0=105KW ; 给定制冷剂:R22; 蒸发温度:t 0=2℃,t k =40℃, 冷却水的进出口温度: 进口1t '=12℃; 出口1 t " =7℃。 2设计计算 2.1热力计算 2.1.1制冷剂的流量 根据资料【1】,制冷剂的lgp-h 图:P 0=0.4MPa ,h 1=405KJ/Kg ,h 2=433KJ/Kg , P K =1.5MPa ,h 3=h 4=250KJ/Kg ,kg m 04427.0v 3 1=,kg m v 3 400078.0= 图2-1 R22的lgP-h 图 制冷剂流量s kg s kg h h Q q m 667 .0250 4051054 10=-= -= 2.1.2冷媒水流量 水的定性温度t s =(12+7)/2℃=9.5℃,根据资料【2】附录9,ρ=999.71kg/m 3 ,c p =4.192KJ/(Kg ·K)

壳管式冷凝器课程设计分解

壳管式冷凝器课程设计 第一部分: 一:设计任务:用制冷量为KW 6.273的水冷螺杆式冷水机组,制冷 剂选用a R 134,蒸发器形式采用冷却液体载冷剂的卧式蒸发器,冷凝器采用卧式壳管式。 二:工况确定 1:冷凝温度k t 确定: 冷却水进口温度c t w ?=321,出口温度c t w ?=372,冷凝温度k t :由 c t t t m k ?=++=++= 405.52 37 32221θ。 2:蒸发温度0t 确定: 冷冻水进口温度c t s ?=121,出口温度c t s ?=72,蒸发温度0t :由 c t t t m s s ?=-+=-+= 25.72 7 122210θ。 3:吸气温度c ?7,采用热力膨胀阀时,蒸发器出口温度气体过热度为c ?-53。过冷度为c ?5,单级压缩机系统中,一般取过冷度为c ?5。 三:热力计算: 1: 热力计算:制冷循环热力状态参数经过查制冷剂的参数可知,作表格如下:

2热力计算性能 (1)单位质量制冷量o q 1542494035 1 =-=-=h h q Kg KJ (2)单位理论功o w 65.2440365.4271' 20=-=-=h h w s Kg KJ (3)制冷循环质量流量m q

s Kg q Q q m 517.1154 6 .2330 == = (4)实际输气量vs q s m v q q m vs /1.0066.0517.131=?=?= (5)输气系数λ:取压缩机的输气系数为 (6)压缩机理论输气量vh q s m q q vs vh 3133.075 .01 .0== = λ (7)压缩机理论功率o p Kw w q p m 4.376 5.24517.10 =?=?= (8)压缩机指示功率i p Kw i i p p 4485.04.370 ===η (9)制冷系数及热力完善度 理论制冷系数:25.665 .24154000=== w q ε 实际制冷系数:78.444 9.06.2330=?=== i m m i s p Q ηηεε 卡诺循环制冷系数:24.715 .27515.31315 .27500=-=-= T T T K c ε 故热力完善度为:66.024 .778.4===c s εεη (10)冷凝器热负荷 由=-+ =i s h h h h η1 212kg kJ /432, 则kg kJ h h q Q m k /268)255432(517.1)(32=-=-= (11)压缩机的输入电功率

注塑模具类—照相机外壳的注塑模设计毕业设计论文

2013届本科毕业设计(论文) 照相机外壳的注塑模设计 Photography engine box body note mold design 院系: 专业/班级: 学号: 学生姓名: 指导教师: 20** 年6 月

开题报告 1.课题的目的和意义 1.1课题研究的目的 ⑴了解聚合物的物理性能、流动特性,成型过程中的物理、化学变化及其塑料的组成、分类及其性能; ⑵掌握塑料成型的基本原理的和工艺特点,熟悉成型设备对模具的要求。正确分析成型工艺对塑料制件结构和塑料模具的要求; ⑶掌握典型塑料成型模具结构特点与设计计算方法,通过训练,能够结合工程实际进行模具设计; ⑷初步掌握运用计算机进行塑料模具设计与分析的能力; ⑸初步掌握分析、解决现场成成型问题的能力,包括初步掌握分析成型制件缺陷产生的原因和提出解决措施的能力。 1.2课题研究的意义 模具被称为工业产品之母,所有工业产品莫不依赖模具才得以规模生产、快速扩张,被欧美等发达国家誉为“磁力工业”。由于模具对社会生产和国民经济的巨大推动作用和自身的高附加值,世界模具市场发展较快,当前全球模具工业的产值已经达到600亿至650亿美元,是机床工业产值的两倍。 中国注塑模具行业也在快速发展,中国模具产品产值已从1993年的110亿元增长到1997年的200亿元,并超过了机床产品的产值,到2002年增长到360亿元,1996年至2002年间的年均增长速度达到14%以上,在某些行业年均增速更是高达100%。2003年模具产值已达450亿元,增长25%以上,出口3.368亿美元。 2文献综述(相关课题国内外研究的现状) 国内外塑料模具技术比较表 项目国外国内 注塑模型腔精度 0.005~0.01mm 0.02~0.05mm 型腔表面粗糙度 Ra0.01~0.05μm Ra0.20μm 非淬火钢模具寿命 10~60万次 10~30万次 淬火钢模具寿命 160~300万次 50~100万次 热流道模具使用率 80%以上总体不足10% 标准化程度 70~80% 小于30%

手机外壳(中件)塑料模具设计(全套图纸)

前言 塑料是20实际人类的重大发明,它的发明和广泛使用,为人类的物质文明谱写了新的篇章,大大推动了人类社会的进步和繁荣。随着各种性能优越的各种工程塑料的不断开发,注塑工艺越来越多地用于制造领域成形各种性能要求的制品,,在机电、仪表、化工、汽车和航天航空等领域,塑料已成为金属的良好代用材料并得到了广泛的应用,出现了金属材料塑料化的趋势。据最近数据统计,在工业发达国家,日本生产塑料模具和生产冲压模的企业各占40%,韩国模具专业,生产塑料模的占43.9%,新加坡全国有460家模具企业,60%生产塑料模。作为最有效的塑料成型方法之一的注塑成型技术具有一次成型各种结构复杂和尺寸精密的塑料。成型周期短、生产率高、大批生产时成本低廉、易于实现自动化或自动化生产等特点。因此,世界塑料模具成型中约占半数以上是注塑模具。 选题背景:目前,手机的普及速度大大超越了专家的预测与想象。它已从最初的模拟系统发展到目前的数字系统。在此期间手机的功能越来越丰富,体积越来越小,造型越来越美观,充分体现了技术与艺术结合。除了最基本的实用功能外,手机还要考虑美观和舒适,在设计上必须充分考虑使用对象、使用场合、功能要求、人机工效学等因素。应此,能够快速制造出结构合理、外观漂亮、能吸引大众眼球的手机外壳注塑模具已成为生产厂家关注的焦点。本次毕业设计题目是“手机壳键盘部分注塑模具设计”,塑件为手机键盘部分外壳。

目录 前言 (1) 1.概论 (5) 1.1设计前应注意事项 (6) 1.2基本程序 (6) 1.3注射模设计审核要点 (6) 1. 塑件的成形工艺性分析 (9) 1.1塑件材料的选择及其结构分析 (9) 1.2ABS的注射成型工艺 (10) 1.2.1注射成型工艺过程 (10) 1.2.2ABS的注射成型工艺参数 (10) 1.3ABS性能分析 (10) 1.3.1使用性能: (10) 1.3.2成型性能: (11) 1.4ABS成型塑件的主要缺陷及消除措施: (12) 2 模具结构形式的拟定 (13) 2.1确定型腔数量及排列方式 (13) 2.2模具结构形式的确定 (13) 3 注塑机型号的确定 (15) 3.1有关塑件的计算 (15) 3.2注射机型号的确定 (15) 3.3注射机及型腔数量的校核 (16) 3.4注射机及参数量的校核 (16) 4.分型面位置的确定 (19) 4.1分型面的形式 (19) 4.2分型面的设计原则 (19) 4.3分型面的确定 (19) 5.浇注系统的形式和浇口的设计 (20) 5.1主流道的设计 (20) 5.2冷料井的设计 (23) 5.2.1主流道冷料井的设计 (23) 5.2.2分流道冷料井的设计 (24)

化工原理课程设计换热器设计

化工原理 课 程 设 计 设计任务:换热器 班级:13级化学工程与工艺(3)班 姓名:魏苗苗 学号:1320103090 目录 化工原理课程设计任务书 (2) 设计概述 (3) 试算并初选换热器规格 (6) 1. 流体流动途径的确定 (6)

2. 物性参数及其选型 (6) 3. 计算热负荷及冷却水流量 (7) 4. 计算两流体的平均温度差 (7) 5. 初选换热器的规格 (7) 工艺计算 (10) 1. 核算总传热系数 (10) 2. 核算压强降 (13) 设计结果一览表 (16) 经验公式 (16) 设备及工艺流程图 (17) 设计评述 (17)

参考文献 (18) 化工原理课程设计任务书 一、设计题目: 设计一台换热器 二、操作条件:1、苯:入口温度80℃,出口温度40℃。 2、冷却介质:循环水,入口温度32.5℃。 3、允许压强降:不大于50kPa。 4、每年按300天计,每天24小时连续运行。 三、设备型式:管壳式换热器 四、处理能力:109000吨/年苯 五、设计要求: 1、选定管壳式换热器的种类和工艺流程。 2、管壳式换热器的工艺计算和主要的工艺尺寸的设计。 3、设计结果概要或设计结果一览表。

4、设备简图。(要求按比例画出主要结构及尺寸) 5、对本设计的评述及有关问题的讨论。 六、附表: 1.设计概述 1.1热量传递的概念与意义 1.1.1热量传递的概念 热量传Array递是指由于 温度差引起 的能量转移, 简称传热。由 热力学第二 定律可知,在 自然界中凡 是有温差存 在时,热就必 然从高温处 传递到低温 处,因此传热

罩壳注塑模设计说明书

( XX学校 毕业设计说明书/ 课题名称:罩壳注塑模设计说明书 学生姓名 学号 所在学院 专业 . 班级 指导教师 起讫时间:年月日~年月日

@ . / } 【

¥ - " 目录 > 摘要......................................................... II Abstract...................................................... III 第一章绪论.. (1) 选题的依据及意义 (1) 国内外研究现状及发展趋势 (1) 第二章罩壳工艺性分析 (4)

材料性能 (4) 成型特性和条件 (4) ( 结构工艺性 (4) 零件体积及质量估算 (5) 罩壳注塑工艺参数的确定 (5) 初选注射机的型号和规格 (5) 第三章罩壳注塑模具的结构设计 (7) 分型面的选择 (7) 确定模具基本结构及模架的选定 (7) 确定型腔的数量和布局 (8) @ 浇注系统设计 (9) 主流道设计 (9) 分流道截面设计及布局 (9) 浇口设计及位置选择 (10) 冷料穴设计 (11) 定位环的设计 (12) 注塑模成型零部件设计 (12) 型腔、型芯结构设计 (12) ] 成型零件工作尺寸计算 (13) 合模导向机构设计 (14) 脱模机构设计 (14) 脱模力计算 (15) 浇注系统凝料脱出机构 (15) 冷却系统设计 (15) 模架及模具材料的选择 (16) 第四章注射机相关参数校核 (17) * 最大注射量的校核 (17) 注射压力校核 (17) 锁模力校核 (18)

手机后壳的注塑模具设计

手机后壳的注塑模具设计 费 飞 (无锡机电高等职业技术学校 江苏 无锡 214028) 摘 要:以手机后壳注塑模具设计为例,介绍了注塑模具的设计方法和流程。首先根据塑件材料及工艺特性用M O LDF LOW 软件对零件进行模流分析,然后选择注塑机并确定型腔数目,接着确定成形方案:总体结构设计、分型面设计、浇注系统设计、脱模机构设计、冷却系统设计等。最后进行注塑机工艺参数校核,包括注射量、锁模力、注射压力、模具厚度和注射机闭合高度等方面。该设计方法对其它不同结构产品的注塑模具设计有一定的参考价值。 关键词:结构;模流分析;模具 中图分类号:T N929.53 文献标识码:A 文章编号:1672-1047(2006)04-0076-06 Design of injection mould for mobile phone battery cover Fei Fei (Wuxi Higher Mechanical and Electronical and Professional and Techenical School Wuxi 214028 Jiangsu ) Abstract :Chosen the m obile phone battery cover ,paper introduced the method of the injection m ould design.Firstly ,based the usage material categ ory and the craft characteristic ,an analysis is carried out by s oftware of M O LDF LOW.Secondly ,select the right injection ma 2chine and fix the number of cavity.Then ,make the shape scheme ,this is contained total structure design ,dividing a design for face ,sprinkling to note the system design ,take off design and cool system design.Finally ,check the parameters of design ,including the injec 2tion quantity ,locking the m old dint ,injection pressure ,the m olding tool thickness and the machine closing height etc.The method this the 2sis introduced can be used to other structure product. K ey w ords :S tructure ;M old flow analysis ;M ould 1引言 目前世界上塑料的体积产量已经赶上和超过了钢铁,成为当前人类使用的第一大类材料。我国的塑料工业正在飞速发展,塑料制品的应用已经深入到国民经济的各个部门,塑料制品与模具设计是塑料工程中的重要组成部分,是塑料工业中不可缺少的环节。塑料成型模具是成型塑料制品的工具。本文以手机后壳为例,介绍了注塑模具设计流程,该流程包括工艺分析,选择注塑机,确定成型方案,最后对该注塑机进行必要的工艺参数校核。下面就对该实例进行详细论述。 2工艺分析 2.1塑件使用材料及工艺特性分析 本例使用材料为透明的pc 和bbs 按一定比例混合使之达到要求的一种材料,属于热塑性塑料,成型性能较好(收缩率为0.5%~0.7%),流动性好,比热容较低,在料筒中塑化效率高,成型周期短,精度等级高,耐冲击,可以进行UV 处理,有很高的着色性。 2.2结构工艺性分析 精度要求高,尺寸不大,外形对称,一个侧抽芯。 ? 67?第8卷第4期2006年12月 黄冈职业技术学院学报Journal of Huanggang P olytechnic V ol.8N o.4 Dec.2006 收稿日期:2006-11-05 作者简介:费 飞,男,无锡机电高等职业技术学校讲师。

最新外壳注塑模具设计毕业

外壳注塑模具设计

外壳注塑模具设计 专业:模具设计与制造学号: 姓名:指导老师: 摘要 本文主要介绍的是充电器外壳注塑模具的设计方法。首先分析了充电器外壳制件的工艺特点,包括材料性能、成型特性与条件、结构工艺性等,并选择了成型设备。接着介绍了充电器外壳注塑模的分型面的选择、型腔数目的确定及布置,重点介绍了浇注系统、成型零件、合模导向机构、脱模机构、定距分型机构以及冷却系统的设计。然后选择标准模架和模具材料,并对注射机的工艺参数进行相关校核。最后对模具的工作原理进行阐述,以及在安装调试过程中可能出现的问题进行总结、分析,并给出了相应的解决方法。 本文论述的充电器外壳注塑模具采用三板式结构,即浇注系统凝料和制件在不同的分型面脱出,采用一模四腔的型腔布置,最后利用推板将制件推出。 关键词:充电器外壳;注塑模;三板模;浇注系统;脱模机构;定距分型机构

The mould injection design of charger shell Abstract The designing methods of injection mould of the charger shell are mainly introduced in this paper. First, the technological characteristics are analysed, including material properties, forming characteristics and conditions, the process of the structure, the forming equipment is selected.Then the parting line is selected, the number of cavities is determined.The specific introduction are made on gating system, cooling system,Molding parts, Steering mechanism, moulding mechanism, and spacer parting institutions.Then the standard mould bases and Mould materials are selected.and the technological parameters of the forming equipment is checked. Finally, problems that may emerge during the mold installation process are analysed and the appropriate solutions are provided. Threepence mould is used on the design of charger shell,that is pouring material and the plastic parts are ejected from different parting lines. there are four cavities in this mould,finally a stripper plate is used to push off the charger shells. Keyword:Charger shell;Injection mould;Threepence mould;Gating system;Moulding mechanism ; Space parting institutions

课程设计 手机壳注塑模具设计

主要阐述手机壳的注塑模设计,提供了使用 PRO/E软件进行整个注塑模设计 的流程,以及塑件的CAE分析。 手机壳、塑料、注塑模、PRO/E模具设计 该同学在手机外壳的注射模具设计中,经过认真调研和方案论证,确定了具体设计方案, 在产品造型上有较强的创新意识,深入钻研每个重要环节,对产品的可行性和工艺进行了详细分析。采 用Pro/E+EMX建立模型并进行模型的受力分析,模拟模型在现实情况下的使用情况,并得出模型检验 结果,以认真负责的工作态度出色的完成了整个注塑模设计的全过程,具备了设计人员应有的基本素质 和能力。 一.调研报告 1.手机壳的造型结构发展状况 移动电话的普及速度大大超越了专家的预测与想象。它已从最初的模拟系统发展到目前 的数字系统。在此期间,移动电话的功能越来越丰富,体积越来越小,造型越来越美观,充 分体现了技术与艺术结合。除了最基本的实用功能外,移动电话还要考虑美观和舒适,在设 计上必须充分考虑使用对象、使用场合、功能要求、人机工效学等因素。2.材料确定 PC/ABS合金在汽车、机械、家电、计算机、通讯器材、办公设备等方面获得了广泛应

用,如移动电话的机壳、手提式电脑的外壳、以及汽车仪表盘〔板)等。资料显示:PC/ABS 已广泛应用于制造手机外壳。 3.薄壳制品与模具设计 薄壳制品成型时模具设计是至关重要的一步。成型薄壳制品时需要特别设计的薄壳件专 用模具。与常规制品的标准化模具相比,薄壳制品模具从模具结构、浇注系统、冷却系统、 排气系统、脱模系统都发生了重大变化,成本也增加了30%---40% 4.塑件选择 据调查,东亚尤其是中国的用户对于翻盖手机却相当青睐,在中国市场销售的全部手机 中,翻盖手机的数量超过了一半。国产手机厂商了解本土消费者的心理,摒弃欧美崇尚的直 板机而主推折叠机,开发出符合东方人审美趣味的机型,款式漂亮,内容丰富,得到了广大 消费者的喜爱。针对以上情况,选用翻盖式手机壳注塑模设计。 二、产品工艺分析 1 .产品造型设计 塑件的选择:女性翻盖手机 本人负责的部分是翻盖部分,翻盖部分的特点是上盖采用复杂曲面设计,上下盖的分型 面都比较复杂,而且下盖需要侧向抽芯。见图1: a)

管壳式换热器机械设计参考资料

1前言 (1) 1.1概述 (1) 1.1.1换热器的类型 (1) 1.1.2换热器 (1) 1.2设计的目的与意义 (2) 1.3管壳式换热器的发展史 (2) 1.4管壳式换热器的国内外概况 (3) 1.5壳层强化传热 (3) 1.6管层强化传热 (3) 1.7提高管壳式换热器传热能力的措施 (4) 1.8设计思路、方法 (5) 1.8.1换热器管形的设计 (5) 1.8.2换热器管径的设计 (5) 1.8.3换热管排列方式的设计 (5) 1.8.4 管、壳程分程设计 (5) 1.8.5折流板的结构设计 (5) 1.8.6管、壳程进、出口的设计 (6) 1.9 选材方法 (6) 1.9.1 管壳式换热器的选型 (6)

1.9.2 流径的选择 (8) 1.9.3流速的选择 (9) 1.9.4材质的选择 (9) 1.9.5 管程结构 (9) 2壳体直径的确定与壳体壁厚的计算 (11) 2.1 管径 (11) 2.2管子数n (11) 2.3 管子排列方式,管间距的确定 (11) 2.4换热器壳体直径的确定 (11) 2.5换热器壳体壁厚计算及校核 (11) 3换热器封头的选择及校核 (14) 4容器法兰的选择 (15) 5管板 (16) 5.1管板结构尺寸 (16) 5.2管板与壳体的连接 (16) 5.3管板厚度 (16) 6管子拉脱力的计算 (18) 7计算是否安装膨胀节 (20) 8折流板设计 (22)

9开孔补强 (25) 10支座 (27) 10.1群座的设计 (27) 10.2基础环设计 (29) 10.3地角圈的设计 (30) 符号说明 (32) 参考文献 (34) 小结 (35)

(建筑工程设计)食品工程原理课程设计管壳式冷凝器设计

目录 食品工程原理课程设计任务书 (2) 流程示意图 (3) 设计方案的确定及说明 (4) 设计方案的计算及说明(包括校核) (5) 设计结果主要参数表 (10) 主要符号表 (11) 主体设备结构图 (11) 设计评价及问题讨论 (12) 参考文献 (12)

一食品工程原理课程设计任务书 一.设计题目:管壳式冷凝器设计. 二.设计任务:将制冷压缩机压缩后的制冷剂(F-22,氨等)过热蒸汽冷却,冷凝为过冷液体,送去冷库蒸发器使用。 三.设计条件: 1.冷库冷负荷Q0=学生学号最后2位数*100(kw); 2.高温库,工作温度0~4℃。采用回热循环; 3.冷凝器用河水为冷却剂, 每班分别可取进口水温度: 17~20℃(1班)、21~24℃(2班)、 25~28℃(3班)、 13~16℃(4班)、9~12℃(5班)、5~8℃(6班); 4.传热面积安全系数5%~15%。 四.设计要求:1.对确定的工艺流程进行简要论述; 2.物料衡算,热量衡算; 3.确定管式冷凝器的主要结构尺寸; 4.计算阻力; 5.编写设计说明书(包括:①封面;②目录;③设计题目; ④流程示意图;⑤流程及方案的说明和论证;⑥设计计算及说明(包括校 核);⑦主体设备结构图;⑧设计结果概要表;⑨对设计的评价及问题讨 论;⑩参考文献。) 6.绘制工艺流程图,管壳式冷凝器的结构图(3号图纸)、及花 板布置图(3号或者4号图纸)。

二、流程示意图 流程图说明: 本制冷循环选用卧式管壳式冷凝器,选用氨作制冷剂,采用回热循环,共分为4个阶段,分别是压缩、冷凝、膨胀、蒸发。 1 2 由蒸发器内所产生的低压低温蒸汽被压缩机吸入压缩机气缸,经压缩后温度升高; 2 3 高温高压的F—22蒸汽进入冷凝器;F—22蒸汽在冷凝器中受冷却水的冷却,放出热量后由气体变成液态氨。 4 4’ 液态F—22不断贮存在贮氨器中; 4’ 5 使用时F—22液经膨胀阀作用后其压力、温度降低,并进入蒸发器; 5 1 低压的F—22蒸汽在蒸发器中不断的吸收周围的热量而汽化,然后又被压缩机吸入,从而形成一个循环。 5’1是一个回热循环。 本实验采用卧式壳管式冷凝器,其具有结构紧凑,传热效果好等特点。所设计的卧式管壳式冷凝器采用管内多程式结构,冷却水走管程,F—22蒸汽走壳程。采用多管程排列,加大传热膜系数,增大进,出口水的温差,减少冷却水的用量。

管壳式换热器设计讲解

目录 任务书 (2) 摘要 (4) 说明书正文 (5) 一、设计题目及原始数据 (5) 1.原始数据 (5) 2.设计题目 (5) 二、结构计算 (5) 三、传热计算 (7) 四、阻力计算 (8) 五、强度计算 (9) 1.冷却水水管 (9) 2.制冷剂进出口管径 (9) 3.管板 (10) 4支座 (10) 5.密封垫片 (10) 6.螺钉 (10) 6.1螺钉载荷 (10) 6.2螺钉面积 (10) 6.3螺钉的设计载荷 (10) 7.端盖 (11) 六、实习心得 (11) 七、参考文献 (12) 八、附图

广东工业大学课程设计任务书 题目名称 35KW 壳管冷凝器 学生学院 材料与能源学院 专业班级 热能与动力工程制冷xx 班 姓 名 xx 学 号 xxxx 一、课程设计的内容 设计一台如题目名称所示的换热器。给定原始参数: 1. 换热器的换热量Q= 35 kw; 2. 给定制冷剂 R22 ; 3. 制冷剂温度 t k =40℃ 4. 冷却水的进出口温度 '0132t C =" 0136t C = 二、课程设计的要求与数据 1)学生独立完成设计。 2)换热器设计要结构合理,设计计算正确。(换热器的传热计算, 换热面积计 算, 换热器的结构布置, 流体流动阻力的计算)。 3)图纸要求:图面整洁、布局合理,线条粗细分明,符号国家标准,尺寸标注规范,使用计算机绘图。 4)说明书要求: 文字要求:文字通顺,语言流畅,书写工整,层次分明,用计算机打印。 格式要求: (1)课程设计封面;(2)任务书;(3)摘要;(4)目录;(5)正文,包括设计的主要参数、热力计算、传热计算、换热器结构尺寸计算布置及阻力计算等设计过程;对所设计的换热器总体结构的讨论分析;正文数据和公式要有文献来源编号、心得体会等;(6)参考文献。 三、课程设计应完成的工作 1)按照设计计算结果,编写详细设计说明书1份; 2)绘制换热器的装配图1张,拆画关键部件零件图1~2张。

相关主题
文本预览
相关文档 最新文档
