ES-2010 变压器油色谱在线监测系统
使 用 手 册 第一章 基本说明
福州亿森电力设备有限公司非常感谢您选用 ES-2010 变压器油色谱在线监测系统。为确保安全正确的使用本系统，请在使用前一定详细阅读本使用手册。阅读后请妥善保存，以便必要时查阅。
本使用手册在安全规程上采用如下三种方式强调一些重要事项：
警告
这种警示栏是指对生命和健康有一定危险的提示。忽视这种警告可能导致严重的或
致命的伤害。
1.1 规定用途
ES-2010 变压器油色谱在线监测系统是用于电力变压器油中溶解气体的在线分析与故障诊断，适用于 110kV 及以上电压等级的电力变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。
当心 ES-2010系统是否只用于规定的用途，由用户负责。为了安全起见，在系统的安装、改进投入运行和更新过程中，事前未经本公司同意不能进行其他未授权的作业。
否则可能危害本系统和变压器的安全运行。在变压器油的处置上一定要遵守当地的
环境保护条例。
警告
必须严格遵守所有有关的防火规程。
当心
这种警示栏是指对本设备和用户的其他设备有一定危险的提示，但不会导致严重的
或致命的伤害。 注意
这种提示是对某一事项的重要说明。
1.2相关标准
本设备引用下列标准，通过引用标准中的相关条文构成本标准的条文。由此规定了本设备的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存。
（1 ）GB1094 －1996 电力变压器
（2 ）GB2536 －1990 变压器油
（3 ）GB7597 －1987 电力用油取样方法
（4 ）GB/T507 －1986 绝缘油介电强度测定法
（5 ）GB/T7601 －1987 运行中变压器油水分测定法
（6 ）GB/T14542 －93 运行中变压器油的维护管理规定
（7 ）DL/T 596 －1996 （2005 复审）电力设备预防性试验规程
（8 ）DL/T 572 －1995 （2005 复审）电力变压器运行规程
（9 ）GB /T 7252 --- 2001 变压器油中溶解气体分析和判断导则
（10 ）GB/T17623 －1998 绝缘油中溶解气体组份含量的气相色谱测定法
（11 ）GB/T 2423 －2001 电工电子产品环境试验
（12 ）GB/T 17626 －1998 电磁兼容试验和测量技术
（13 ）GB/T 13384 －1992 机电产品包装通用技术要求
（14 ）GB190 — 1990 危险货物包装标志
（15 ）GB5099 －1994 钢质无缝气瓶
（16 ）GB/T 9361 －1988 计算站场地安全要求
（17 ）GB 4943 －2001 信息技术设备的安全
（18 ）GB/T 2887 －2000 电子计算机场地通用规范
（19 ）GB 4208 －1993 外壳防护等级（IP 代码）
1.3安全规程
从事本设备的安装、投入运行、操作、维护和修理的所有人员
◆必须有相应的专业资格。
◆必须严格遵守各项使用说明。
◆不要在数据处理服务器上玩电子游戏、浏览网页。
◆不要在数据处理服务器上任意安装软件，避免不必要的冲突。
违章操作或错误使用可能导致：
◆降低设备的使用寿命和监测精度。
◆损坏本设备和用户的其他设备。
◆造成严重的或致命的伤害。
第二章ES-2010变压器油色谱
在线监测系统简介
ES-2010 变压器油色谱在线监测系统可实现自动定量循环清洗、进油、油气分离、样品分析、数据处理、实时报警；快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。该系统作为油色谱在线监测领域的新一代产品，将为电力变压器实现在线远程DGA 分析提供稳定可靠的解决方案，是电力系统状态检修制度实施的有力保障。
ES-2010 系统是结合了本公司在电力色谱自动全脱气装置运行中近十年的成功经验，并总结国内外油色谱在线监测的优缺点，倾心打造而成。该系统保持了我公司产品向来所具有的稳定性、可靠性、准确性等方面的优势：
?在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6的浓度及增长率；
?定量清洗循环取样方式，真实地反应变压器油中溶解气体状态；
?油气分离安全可靠，不污染，排放和不排放变压器油可由用户自己选择；
?采用专用复合色谱柱，提高气体组分的分离度；
?采用进口特制的检测器，提高烃类气体的检测灵敏度；
?高稳定性、高精度气体检测技术，误差范围为± 10% ，优于离线色谱± 30%的指标；
?成熟可靠的通信方式，采用标准网络协议，支持远程数据传输；
?数据采集可靠性高，采用过采样技术Δ－∑模数转换器，24 位分辨率，自动校准；
?多样的数据显示及查询方式，提供报表和趋势图，历史数据存储寿命为10 年；
?环境适应能力强，成功应用于高寒、高温、高湿度、高海拔地区；
?抗干扰性能高，电磁兼容性能满足GB/T17626 与IEC61000 标准；
?提供有两级报警功能，报警信号可远传；
?开放的数据库，可接入电力系统局域网；
此外，ES-2010 系统采用了模块化设计，高性能嵌入式处理器的应用使色谱在线监测系统更加稳定可靠，并具有下列特点：
?更快的分析周期，最小监测周期为40-60 分钟，可由用户自行设置，推荐检测周期为24 检测一次；
?油气分离速度快，仅需10 分钟左右，采用特殊的环境适应技术，消除温、湿度变化对气体分配系数的影响；
?分析后的油样采用脱气和缓冲处理技术，消除回注变压器本体的油样中夹杂的气泡，多层隔离式回注油（返油）技术，绝对保证载气不会带进变压器本体中；
? C2H2 最低检测限可达0.3 μ L/L ；
?采用双回路多模式恒温控制，控温精度达± 0.1 ℃，设备配有自动恒温工业空调；
?采用嵌入式处理器控制系统，将油气分离、数据采集、色谱分析、浓度计算、数据报警、设备状态监控等多功能集于一体，不会出现数据丢失等情况，大大提高了系统的可靠性和稳定性；
?功能接口电路采用光耦隔离设计，进一步提高系统抗干扰性能；
?采用基于RS-485 的总线标准，可实现全数字、远程数据传输、控制和参数设置；
?加强系统故障诊断功能，提供改良三比值法、大卫三角法和立方体图示法，给出诊断结果；
?加强系统自检，增加远程维护功能，提供设备异常事件报警；
?可扩展性高，可便捷的与其它监测装置集成；
?系统结构紧凑，安装维护简便，操作人性化；
2.1 ES-2010变压器油色谱在线监测系统组成
ES-2010 变压器油色谱在线监测系统由现场监测单元、主控室单元及监控软件组成。现场监测单元即色谱数据采集装置由油样循环采集单元、油气分离单元、气体检测单元、数据采集单元、现场控制处理单元、通讯控制单元及辅助单元组成。其中辅助单元包括置于色谱数据采集器内的载气，变压器接口、油管及通信电缆等。
其组成示意图如图2.1 、图2.2 所示：
图2.1 ES-2010 变压器油色谱在线监测系统组成示意图
图2.2 ES-2010 变压器油色谱在线监测系统实物照片
2.2 ES-2010 变压器油色谱在线监测系统工作原理
ES-2010 变压器油色谱在线监测系统工作时，先利用油样采集单元进行油路循环，处理连接管道的死油，再进行油样定量；油气分离单元快速分离油中溶解气体输送到六通阀的定量管内并自动进样；在载气推动下，样气经过色谱柱分离，顺序进入气体检测器；数据采集单元完成AD 数据的转换和采集，嵌入式处理单元对采集到的数据进行存储、计算和分析，并通过RS485接口将数据上传至数据处理服务器（安装在主控室），最后由监测与预警软件进行数据处理和故障分析。如图2.3 所示
图2.3 ES-2010 系统原理示意图
2.3 ES-2010 变压器油色谱在线监测系统主要技术参数
18 耐地震能力：地震波为正弦
波；持续时间：三个周波，
安全系数 1.80
地震烈度 9 度地区：地面水平加速度 0.4g ，地面垂直
加速度 0.2g
地震烈度 8 度地区：地面水平加速度 0.25g ，地面垂直
加速度 0.125g
地震烈度 7 度地区：地面水平加速度 0.2g ，地面垂直
加速度 0.1g
19 存储运输极限环境温度-40 ℃～＋ 80 ℃
20 外壳的防护性能室内安装部件（主站单元） IP51 ，室外安装部件（本系
统和通讯控制单元） IP56
21 外形尺寸宽600mm ×深 530mm ×高 1100mm
22 整机重量100kg
23 基础尺寸宽620mm ×深 530mm ×地面高 250mm
2.4 ES-2010变压器油色谱在线监测网络
ES-2010 变压器油色谱在线监测系统通过用户的MIS 系统远端显示监测界面、数据查询、参数设置等现场具备的全部功能。采用有线接入方式：一个电厂或变电站可以用一台数据处理服务器，通过RS485 总线控制多台色谱数据采集器，每一台色谱数据采集器可监测一台电力变压器。
2.5 ES-2010变压器色谱在线监测系统配置
标准配置色谱数据采集器含油样循环\ 油样采集\ 油气分离\ 气体监测\数据采集\ 现
场控制处理\通讯控制单元及载气
数据处理服务器华硕工控
19”液晶彩色显示器
辅助单元一：通讯单元有线方式：双铰屏蔽电缆
RS485通讯接口
辅助单元二：载气 2 瓶8L 高纯合成空气，用一备一
第三章ES-2010变压器油色谱
在线监测系统硬件安装前准备工作在确定安装ES-2010 变压器油色谱在线监测系统前请确认以下准备工作（确定的安装方案）已完成：
?选择合适的取油口及回油口
?选择合适的色谱数据采集装置安装位置，安装基础平台已施工完毕
?选择合适的色谱数据采集装置工作电源
?选择合适的色谱数据服务器(安装位置)
?确定数据处理服务器与色谱数据采集装置的配置
3.1选择合适的取油口及回油口
ES-2010 变压器色谱在线监测系统从变压器中取油、对油进行分析，然后把油送回到变压器中。取油口和回油口的选择对于油中溶解气体的精确分析是非常重要的。选择合适的取油口及回油口通常包括以下内容：
3.1.1确定取油口和回油口的位置
我们推荐从变压器的下部取油，把实验室人员的取油口改装后使用，一次采样结束后在采样阀回油口回油。取油口位置的油应该能够充分代表变压器中的油。如图3.1所示
图3.1 ES-2010 油路系统连接图
3.1.2 确定取油口和回油口规格参数
需确定取油口、回油口、接口阀门的类型、接口阀门螺纹规格及阀门高度等主要参数，并正确估算取油回油口与色谱数据采集装置安装位置的距离，以便厂方加工相应的转接阀门并附带足够长度的油管。
3.2 选择合适的色谱数据采集装置安装位置 3.2.1 色谱数据采集装置安装位置的确定
选择色谱数据采集装置的安装位置时，应该考虑以下方面：
① 色谱数据采集装置应该安装在不影响变压器维护和不影响其它工作的位置。
② 色谱数据采集装置前后两侧应预留 1.0 米的空间，以便用于色谱数据采集器的安装与维护 ，其正面（带指示灯面）应面向巡检通道。
③ 色谱数据采集装置安装位置应尽量接近取油口和回油口的位置。色谱数据采集装置安装位置确定后应正确估算取油口、回油口与安装位置的距离。 ④ 色谱数据采集器安装位置附近应有 AC220V 电源。
3.2.2 安装基础平台施工
如图 3.2 所示，进行安装基础平台施工。
注意
不推荐采用变压器冷却管道或压力管道处的阀门作为取油口（回油口）。
图3.2 基础平台示意图
3.3选择合适的色谱数据采集装置工作电源
ES-2010 变压器色谱在线监测系统使用交流220V 电源，功耗为1000W 。安装前需确定电源控制柜与色谱数据采集装置间的距离。
3.4选择合适的数据处理服务器安装位置
数据处理服务器建议安装在变电站主控室或电厂的电气控制室内（预留交流220V 电源及通信线通道）。数据处理服务器外型满足19″工业机箱标准，可直接在预留空位的19″标准工业控制屏柜上安装。如无备用，则需要加装19″标准工业控制屏柜。该屏柜需要另行定购。
注意推荐使用变压器检修工作电源作为色谱数据采集装置的电源。
3.5确定数据处理服务器与色谱数据采集装置的配置
数据处理服务器与色谱数据采集器有不同的配置方案，一台数据处理服务器可以带一台色谱数据采集装置，也可以带多台色谱数据采集装置（最多16台）；如下图所示
图3.3 系统监测电力变压器一对一连接图
图3.4 系统监测电力变压器一对多连接图
3.6用户信息
请用户提供下列信息，包括用户基本信息表和变压器基本信息表，这将有助于今后服务以及发生问题时的及时准确处理。
单位名称地址
厂站名称地址
项目联系人联系电话传真
安装负责人联系电话传真
运行维护人联系电话传真
变压器制造厂型号
出厂时间投运时间
变压器容量电压等级
第四章ES-2010变压器油色谱
在线监测系统硬件安装
ES-2010 变压器油色谱在线监测系统是高紧密系统集成的仪器，无论是否在保修期内，用户最好不要随意拆装仪器，以免造成不必要的麻烦。在进行安装工作前，须仔细阅读和理解本章节的全部内容，这对顺利完成安装过程非常重要。
4.1安装所需设备
4 .1.1仪器部件
①色谱数据采集装置：外形尺寸：600 （宽）× 1100 （高）× 520 （深）mm ；
②数据处理服务器：外形尺寸：440（宽）× 180 （高）× 421 （深）mm ；
4.1.2色谱数据采集装置附件
1、8 升标准载气瓶（带有一套减压阀），内装12MPa 高纯合成空气；
2、通信电缆
3 、电源电缆
4、接地线
5、气路不锈钢管
6、取样接口阀
7、附加不锈钢管
8、防护管
9、保温管
4.1.3数据处理服务器附件
①数据服务器电源电缆
②显示器
③显示器通讯电缆
④显示器电源电缆
⑤键盘
⑥鼠标
⑦打印机（为附加定购设备），按合同订购
4.1.4仪器监控软件
仪器监控软件、操作系统、安装程序已安装到服务器。
4.1.5仪器使用手册
ES-2010 变压器油色谱在线监测系统用户使用手册一份，本手册包含安全提示、系统简介、硬件安装指导、软件操作指南及运行维护注意事项五部分内容。
4.2安装流程
为了保证安装工作的顺利进行，确保变压器色谱在线监测系统的正常运行，避免在安装过程中出现不必要的麻烦和损失，必须严格按照下面安装流程进行施工。
4.2.1开箱检查
当收到厂方发运的货品后，应当面检查是否有因运输造成的包装损坏，并核对货品件数，入
库保存。待厂方安装人员到场后及时开箱检查。检查内容包括：
①核对所发货物与发货清单上所列设备、部件的规格、数量是否一致；
②详细检查是否有因运输而造成的设备损坏；
③如果有任何与销售订单内容不符或损坏的情况发生，请立即与福州亿森电力设备有限公司技术工程部联系。联系电话：。
4.2.2线缆铺设
4.2.2.1通信电缆/光缆铺设
ES-2010 变压器油色谱在线监测系统的数据处理服务器安装在主控室内，色谱数据采集装置安装在变压器现场，采用有线方式进行数据传输，互相之间通过RS485 通信。因此，在安装时需要敷设一条铠装屏蔽通信电缆，长度根据实际距离而定。
4.2.2.2电源电缆铺设
ES-2010 变压器油色谱监测系统色谱数据采集装置使用220V 交流电源，需在现场电源控制柜与色谱数据采集装置间铺设一条电源电缆。
4.2.2.3接地线铺设
为确保ES-2010 变压器油色谱监测系统色谱数据采集装置有效接地，色谱数据采集装置机柜与有效接地点之间应有接地线联接。接地电缆采用两端压接镀锡铜鼻子的铜铰线，截面积不小于4mm2；接地导体采用截面48mm 2，厚度4mm 的扁钢。
4.2.3设备安装
4.2.3.1机架固定
在设备安装方案确定的安装基础平台上安装ES-2010 机架。
4.2.3.2色谱数据采集装置安装
将色谱数据采集装置机柜直接安装在ES-2010 机架上。
4.2.3.3数据处理服务器安装
数据处理服务器是一个标准的19″工业机箱，安装地点在变电站或电厂的电气控制室内，安装位置选择一组预留的控制屏。
4.2.3.4取油回油管安装
4.2.3.4.1取油回油管走向确定
按照变压器本体上取油回油阀门的位置及朝向，根据捷径、美观的原则确定取油回油管走向。
注意
确定出回油管走向时，尽量避免油管悬空架设，建议在进出防护管口时必须对不锈钢管进行固定
4.2.3.4.2防护管铺设
按照确定的取油回油管走向，将变压器本体底层油池内的鹅卵石清理出能埋入φ50防护管的通道，铺入所需防护管。
注意防护管建议采用φ50 镀锌钢管，内部可再用金属波纹管保护，靠近变压器侧应有1000mm 直角延伸。
4.2.3.4.3取油回油接口阀安装
安装取油回油阀时，先旋下取油回油口螺帽，更换新的耐油密封圈，按照取油样的方法，用一空桶或其他容器接废油，旋松取油嘴，让油样从取油口流出，流量调至适中，迅速旋上接口阀直至压紧密封圈。接口阀如下图
4.2.3.4.4油管铺设
1、油管加穿中空保温管。
2、将已加装保温管的油管穿入防护管，按预铺防护管的走向铺设油管。
4.2.3.4.5油管连接
将取油回油接口阀上预留口与已铺设油管对接。
4.2.3.4.6取油回油管充放油、及取回油管接入设备
为防止在油管加穿中空保温管时杂物进入油管，应进行取油回油管充放油操作。
1 、逆时针旋松接口阀侧面放油螺栓。
2 、让油样较快速地从油管流出，直至流出的油样无气泡时马上与色谱数据采集装置进出油管接口对接。
4.2.3.4.7取油回油管安装后检漏
取油回油管在完成变压器侧和监测设备安装及油管对接后，用观察油是否渗漏的方法检查油管各连接点是否存在泄漏。
（1）将变压器和设备所有连接的接口处用布或纸擦干净。
（2）1-2 小时后观察，接口处无油迹视作不漏。
警告在安装变压器接口阀过程中，不允许有任何杂物进入变压器本体。
注意请确定使用江苏有能配套提供的油管，该油管已经过多种措施彻底清洗，保证其清洁度符合应用要求，不会造成对变压器油的污染。
注意在进行油路连接时，尽量减少使用连接件，在旋上接口阀等有密封圈密封的接口时要一次性旋紧，避免发生油路渗漏。
4.2.3.5气路安装
工程安装时气路安装仅指载气瓶至内箱主机载气入口之间的安装及检查。
4.2.3.
5.1载气安装
1、卸除载气气瓶保护帽。
2、快速开启、关闭载气瓶开关阀（间隔约1秒），以冲洗载气气瓶接口。
3、将载气瓶放置在机柜内，用抱篐将载气瓶固定。
4.2.3.
5.2 减压阀安装
1、将减压阀安装在气瓶上。
2、将载气连接管安装在减压阀上。
3、确定减压阀已关阀。
4、开启气瓶开关阀至全开。
5、快速开启关闭减压阀，以冲洗载气管路。
6、将载气连接管接入载气入口。
4.2.3.
5.3 载气回路检漏
1、开启载气减压阀至 0.5MPa ， 5 分钟后关闭减压阀，关闭气瓶开关阀。
2、观察减压阀高压侧及低压侧压力表读数，30 分钟，压力表读数不变视作不漏。
4.2.3.6 电气连接
打开电源线端子前盖板，由专业人员按图 4.1 所示将色谱数据采集装置、数据处理服务器的电源、通信线路进行连接。
图 4.1 色谱数据采集装置、数据服务器端子排列图
注意
载气回路检漏发现有渗漏时，可适当用检漏液判断渗漏位置，找出渗漏点
后及时擦干检漏液。
4.2.3.6.1数据处理服务器电源电缆连接
数据处理服务器电源电缆是一条铠装电缆，此电缆既可以作为通讯线连接到数据服务器，也可以作为电源线连接到电源插座上。
4.2.3.6.2色谱数据采集装置电源电缆连接
色谱数据采集器电源电缆是一条2×1.5 的电源线，将现场交流220V 电源连接到色谱数据采集装置机柜内的电源开关的上部端子上，连接好后需要对连接进行一次彻底检查，以保证连接的正确性。
警告电源电缆接入时必须确定线缆不带电，机柜内的电源开关处于OFF 状态，以确保安装人员及仪器的安全，否则，可能对本设备和安装人员导致严重的或致命的伤害。
4.2.3.6.3接地线连接
接地线通过螺栓连接将色谱数据采集装置与有效接地点可靠相连。
4.2.3.6.4通信电缆连接
根据图4.1 通信接线定义，将相应通信接插件对接。
注意数据处理服务器多串口卡与DB9 通信接插件对接时，应确保两者有效固定，防止松脱。
4.2.3.7系统加电
在确认电气连接正确无误后，分别给数据处理服务器和色谱数据采集装置接入220V交流电源。
系统加电后，应仔细观察有无异常情况，色谱数据采集装置控制面板上电源指示灯应有正常指示。
4.2.3.8 ES-2010监控软件安装
系统加电后，为了能够进行功能测试，在数据处理服务器上安装监控软件。
第五章ES-2010变压器油色谱
在线监测系统软件简介
ES-2010 系列变压器油色谱在线监测系统客户端软件V 2 . 0 . 3 ，考虑到多用户、远程在线监测等应用特点，采用了面向对象的设计方式和B/S 的架构体系，使系统具有良好的扩展性和重用性，并具有零客户端安装等特点。
本软件运行于已安装 .net framework2.0 的微软NT/2000/2003 等服务器版操作系统，并配置了Internet 信息服务(IIS) ，版本为5.0 以上。通过本软件，可以实时监测系统数据、浏览历史数据以及查看服务器端及本地谱图数据，并可在获得授权时对系统参数进行修改。
本软件很好地满足了变压器设备在线状态检修的需要，实现了数据分析、数据显示、实时监测、报表、参数设置等功能。本系统运行于网络环境下，提供了友好的用户界面，操作简单，维护方便。
具体特点如下：
融合了全方位的测量设备，提供了全面、丰富的测量内容本系统采用了多方位的测量设备，提供了对多种气体组分、微水（可选）、环境温度、载压等指标的测量，极大丰富了测量内容，给用户提供了多样化的信息。
采用准确、可靠的智能谱峰识别技术色谱单元中采用一种全新的谱峰识别算法，能不完全依赖于保留时间识别出峰的位置和峰的高度。解决了保留时间的变化对峰的识别和测量精度的影响。
故障诊断算法先进、实用采用改良三比值法、大卫三角法及立方体图示法和改良三比值法、大卫三角法及立方体图示法专家系统，该系统故障诊断准确率高，故障分类有效。
采用温度补偿技术，提高了测量结果的准确性、合理性本系统考虑了温度对气体组分浓度的影响，系统内部采用了温度补偿技术。系统运行安全可靠采用了基于权限的用户管理，使系统具有很强的针对性，同时使系统用户管理更富有人性化。
强大的平台支撑软件运行于目前流行的微软 .NET 平台，安全、稳定，具有较强的可扩展性。数据显示生动形象，报表实用、美观用户界面友好，操作方便。
配置要求：
油色谱在线监测系统专用技术规范（范本） 目次 1 标准技术参数 (1) 2 项目需求部分 (2) 2.1 货物需求及供货范围一览表 (2) 2.2 必备的备品备件、专用工具和仪器仪表供货表 (2) 2.3 图纸资料提交单位及其接收单位 (3) 2.4 工程概况 (3) 2.5 项目单位技术差异表 (3) 2.6 使用条件 (3) 3 投标人响应部分 (4) 3.1 投标人技术偏差表 (4) 3.2 销售及运行业绩表 (4) 3.3 推荐的备品备件、专用工具和仪器仪表供货 (4) 3.4 最终用户的使用情况证明 (4) 3.5 投标人提供的试验检测报告表 (4) 3.6 投标人提供的鉴定证书表 (4) 1 标准技术参数 投标人应认真逐项填写标准技术参数表（见表1）中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。如有差异，请填写表7 投标人技术偏差表。表 1 系统标准技术参数表
中给出，投标人应对该差异表响应。差异表与标准技术参数表中参数不同时，以差异表给出的参数为准。 2 项目需求部分 2.1 货物需求及供货范围一览表 表 2 货物需求及供货范围一览表 2.2 必备的备品备件、专用工具和仪器仪表供货表 表 3 必备的备品备件、专用工具和仪器仪表供货表
2.3 图纸资料提交单位及其接收单位 经确认的图纸资料应由卖方提交表 4 所列单位。 2.4.1 项目名称： 2.4.2 项目单位： 2.4.3 工程规模： 2.4.4 工程地址： 2.4.5 交通、运输： 2.5 项目单位技术差异表 项目单位原则上不能改动通用部分条款及专用部分固化的参数。根据工程实际情况，使用条件及相关技术参数有差异时，应逐项在“表5 项目单位技术差异表”中列出。本表是对技术规范的补充和修改，如有冲突，应以本表为准。
安全声明 为保证安全、正确、高效地使用设备，请务必阅读以下重要信息： 1.设备的安装调试应由专业人员进行； 2.设备上电使用前请仔细阅读说明书。应遵照国家和电力行业相关规程，并参照说明书对设备进行操作、调整和测试。 3.设备上电前，应明确连线与正确示图相一致； 4.设备应该可靠接地； 5.设备施加的额定操作电压应该与说明书规定的一致； 6.严禁无防护措施触摸电子器件，严禁带电插拔模件； 7.接触设备端子，要防止电触击； 8. 在正常运行期间，严禁断开、连接与端子相连的导线或连接件，可能会有致命的危险电压、电流，也可能会中断设备的运行，损坏端子及测量电路； 9.如要拆装设备，必须保证断开所有地外部端子连接，或者切除所有输入激励量。否则，触及设备内部的带电部分，将可能造成人身伤害；对设备进行测试时，应使用可靠的测试仪； 1
目录 安全声明 (1) 一、概述 (3) 二、技术性能及指标 (7) 三、功能及原理 (11) 四、系统组成 (17) 五、设备安装 (17) 六、设备调试 (22) 七、后台软件使用 (23) 八、设备维护 (24) 九、注意事项 (26) 十、其他标准 (27) 十一、智能变压器油色谱在线监测系统图 (28) 2
一、概述 1、适用范围 HSM3000系列变压器油中溶解气体在线监测系统是基于气相色谱检测技术的变压器在线监测产品。系统能按预设的周期连续在线检测出变压器油中溶解的H2(氢气)、CO（一氧化碳）、CO2（二氧化碳）、CH4（甲烷）、C2H2（乙炔）、C2H4（乙烯）、C2H6（乙烷）等特征气体及氧气、微水含量。产品适用于油浸式变压器、电抗器、电容器、互感器及油浸套管等（一台油浸设备安装一台监测终端）电气设备的油中溶解气体在线监测。除可用于发电、电网系统变电站以外，还可应用于铁路、石油、石化、冶金、钢铁、煤炭等行业电力大用户。 HSM3000系列变压器油中溶解气体在线监测设备是江苏南京华帅科技有限公司依据智能变电站规范最新研制开发出来的新一代变压器在线监测产品。 3
油色谱分析试验标准 一、作业前的准备 （一）人员配置：2人（一人操作、一人监护） （二）工器具：油色谱分析仪，油样振荡器电源，烘干箱，油样注射器、5ML注射器、1ML注射器万用表，点火器 二注意事项 1、开色谱分析仪器前，一定先打开氮气钢瓶总阀，避免钨丝烧坏。 2、色谱分析仪器上的压力表参数：氮气0.32Mpa，氢气0.14Mpa，空气0.14Mpa。 3、注射样品后，当采集波形因某种原因，时间没有完成而停止了，需要等到上一次时间完成后才可开始注射下一次的样品，进行第二次试验。 4、A信号采集的六个峰值分别是：一氧化碳（CO）、甲烷（CH4）、二氧化碳（CO2）乙烯（C2H4）、乙炔（C2H2）、乙烷（C2H6）。 5、检测器A内的塞子，大概30次换一次。 6、开机后，当没有信号显示，检查“检测器”开关是否打开。 7、柱箱温度值不能升高时，检查柱箱温度开关是否打开。 8、变压器油气体色谱分析 油中溶解气体含量的注意值： 总炔 150ppm 乙炔 5ppm 氢气 150ppm ※总炔=甲烷+乙炔+乙烯+乙烷 ppm是每升油中含该气体的微升数（106） 三常见故障 1信号A显示“8300”，信号板A放大板没插好， 2信号B显示“1535”，调节调零旋转扭，若值没有什么变化，可能是信号B的钨丝烧坏或旋转按钮损害，需厂家修理处理。 3量程都是1如： SIGNAL 1 RANGE 1 SIGNAL 2 RANGE 1 4调零、衰减都是“0”。 四操作步骤 1开机 1.1打开空气、氢气、氮气钢瓶总阀。钢瓶总阀上的输出压力表的值在0.4 Mpa ＜压力值＜0.5Mpa，钢瓶压力表小于2Mpa以下，换钢瓶。 1.2打开色谱分析仪器的红色开关。
设油色谱在线监测装置 变压器需装设油色谱在线监测装置 安装方式：现场机柜安装在变压器现场，后台控制系统主机安装在控制室（具体方式设计联络时确定）。 适应变压器油温:10℃～100℃； 载气：使用时间不小于1年 工作电源：交流220V±10%，50HZ； ●油色谱在线监测装置由安装在变压器现场的现场机柜、油色谱在线监测屏（含数据处理服务器、分析软件等）、色谱数据采集器等组成，每台变压器含油色谱在线监测装置一套。油色谱在线监测屏的尺寸和颜色在设计联络时确定。 ●在线监测系统数据采用有线传输，实现网络远程功能，并能在数据处理服务器上显示监测界面、数据查询、参数设置等功能。 ●应能同时监测变压器油中溶解的氢气(H2)、一氧化碳(CO)、甲烷(CH4)、乙烯(C2H4)、乙炔(C2H2)、乙烷（C2H6）等六种气体组分及总烃的含量、各组 判断所监测设备的状态，对设备初期故障进行预测； ●油气分离装置：采用真空脱气原理，油气分离装置应满足不消耗油、不污染油、循环取油以及免维护等前提条件，确保监测系统的取样方式不影响主设备的安全运行。 ●取样方式须采用循环取油方式，取样后的变压器油必须回到变压器本体内，不能直接排放，不能造成变压器油损耗。取样油必须能代表变压器中油的真实情况。 ●装置具有原始谱图查询功能； ●装置不能使用可燃性气体，实验时不能有火焰； ●装置应通过国家或省级权威机构的产品性能测试和电磁兼容测试，并提供测试报告和测试方法；
●系统设备的安装、使用不影响主设备的正常、安全可靠运行，可以带电安装调试。 ●采用高纯氮气作为载气。 ●载气应为两瓶，一主一备。确保在载气更换过程中不影响监测设备正常运行。 ●监测系统包括在线检测油中溶解气体含量和色谱分析诊断两部分。能自动实现数据采集、智能谱峰识别、三比值分析、立方图分析、大卫三角形分析、相对产气速率和绝对产气速率计算、趋势图分析、色谱谱图分析、原始谱图查询及故障诊断等功能； ●测量周期 监测装置的最小监测周期≤2小时。 监测周期可以通过现场和远程方式自行设定。 ●色谱分离模块须采用单一色谱柱进行气体组份分离，分离模块具备恒温控制系统，恒温精度≤±0.1℃； ●监测系统工程可由用户根据需要设置不同间隔的采样周期.； ●通讯接口：RS485（支持TCP/IP网络协议），具体接口设计联络时确定； ●同一样品多次分析误差不大于其平均值±5%；与试验室分析数据的平行试验结果相差不应大于平均值的±30%。（投标方必须提供至少省级电力试验研究院或实验室出具的产品稳定性、重复性以及最小检测限检测证明）； ●后台处理器抗干扰性能符合对变电站综合自动化系统主控室计算机要求的相关标准； ●历史监测数据和原始谱图能够保存10年。能够对历史数据和原始谱图进行查询； ●可设定变压器色谱数据的越限报警值。一旦系统判断设备状态参数超标，系统能够自动报警；报警功能具有二级，为声/光报警。 ●系统应具备谱图控制功能，用户能够根据自己的需要对数据的图形显示结果进行局部放大、缩小以及定制显示效果等多种控制； ●系统具有完善的安全防护措施，采用基于权限的用户管理； ●系统须提供手动启动检测方式，用户可以在任意时间通过软件启动一次检测，并能观察到整个系统的运行控制流程，可以视现场装置运行情况，自行决定何时进样、何时结束检测。 ●油色谱信息上传至供电段，远方后台进复示终端。
【变压器油色谱分析中试验误差分析】变压器油色谱分析标 准 电气试验测量甲与脚峨颐 泪 变压器油谱色析分中试验误差分析 徐康健 ( 华金电业局 , 浙江金 3华2 10 0 )1 摘[ 2要讨论变压器油谱分色析中影试验响果的结要主素因, 提并应出措对施 " 键词关变压器油色谱析试验分差误 O 引言
变压器油谱色分析法是通过分析油中甲烷C (H );! 乙烷 (CZH " ! 乙烯(QH ;) !乙炔(CZH ) Z 氢!( H :)! 一化氧) 在油样集采和保过存程由空中进人引起气的,或是因温度和压变化力改变了体在油样气中的解度溶从而油分离中来出"的据溶根平解原理 ,衡泡气中含有测组待分是可以肯的定 脱气"若前气泡排将掉 , 会造则试成验果偏结 "振低 (碳( )和一( :二氧化碳C 2( ()等气:体量的变含来判断变化器内部压故的一种有障效法 "故障判方的断确性与油准中解溶 体气量检测结含果的准确度密相关切变压"器油的谱色析有分油取样! 样脱气油! 气样析等多分个环节分析的, 对是极易扩象散的气体组分 , 而因响影试结果验的因素非常多 "本讨文色谱论结果主的误差要提出实 ,现程中过的注事项或意应措施对 "荡 脱气法的用油量为 4m L 但取,自设备油的样一般都 0
过 4超0m L(有标规准定 : 做解溶气分体析时, 取量为 0样5 一 1moL )" 气脱时排掉如多余油样而留全下部泡 ,气0 则因气泡的组分中自全部油样来也对会试结果产生验一影响定" 因建议此:? 油样采的集不量宜过 ,大用够可即 ;?当油样略超量过 m4 I时 , J 4 m 取L 样脱气油并保全留 0 0部气泡, 其差一误般以可略 ;忽 ? 油样量当过超 4 Lm较 0 1样油采集 l 检查取(样用的油1 mo 一l) 0 注射的气器性密" 若密气性好 ,不在运输 !存保! 气脱程过中油, 的部样分分就组会损失 ,导测致定值低偏" H :在中的油溶解数要系比其组分它小多 ,得更从易中逸出,油故容性气差对 :H的响影最明显为" ( 2样取前定要先放一取样净阀内的死油某"些设备) 的取样阀会内发生脱氢应反,如果取样内阀部死油未放的净 就取样 , 那么油样 H 的含 : 就量会大大高于变压 油器中的 实际含 " 多且气量泡也较多时, 宜全取部样和气泡脱气油 , 在算时
ES-Y102变压器油色谱在线监测系统 产品说明书福州亿森电力设备有限公司
目录 1、前言..................................................................错误！未定义书签。 2、产品简介 (6) 3、系统组成 (6) 4、工作原理 (7) 5、技术特点 (8) 6、技术参数 (10) 7、装置安装 (11) 8、在线分析及故障诊断专家系统软件 (12)
1、基本介绍 ES-2010油色谱在线监测系统是集控制、测量分析技术于一体的精密设备，对变压器等油浸电力设备进行在线监测，及在线及时准确检测出绝缘油中溶解的各种故障特征气体浓度及变化趋势，这些气体包括氢气、一氧化碳、甲烷、乙烷、乙烯、乙炔等。ES-2010油色谱在线监测系统能够快速准确的进行油色谱分析，实现完全在线监测油浸式电力设备的运行信息，为变压器等油浸电力设备的长期稳定运行提供了可靠保证。 2主要特点编辑 1、独特的内置油循环系统 2、世界最先进的真空脱气方式 3、专用复合色谱柱 4、高灵敏度的气敏传感器 ES-2010 5、高精度恒温控制系统 6、最新诊断技术
7、先进的数据处理算法 3产品简介编辑 系统组成： 系统由前端脱气装置（ESTAM-sp）、数据处理器(ESTAM-sm)和系统分析管理软件(ESTAM-st)三部分组成 系统特点： ◆油气分离采用一体化气室，密封性能好 ◆高性能渗透膜抗压力强、平衡快、使用寿命长 ◆数据采集器可自动检测并储存多天的检测数据，主控计算机随时实施数据上传 ◆系统数据处理软件实现数据自动上传、自动捕峰、自动出峰增益和自动故障诊断 ◆系统数据通讯支持TCP/IP网络协议，可实现远程检测诊断和系统远程维护 ◆系统检测前端小，便于维护和现场安装 ◆全汉化软件系统，界面友好、操作方便 在线油色谱检测系统 技术参数：

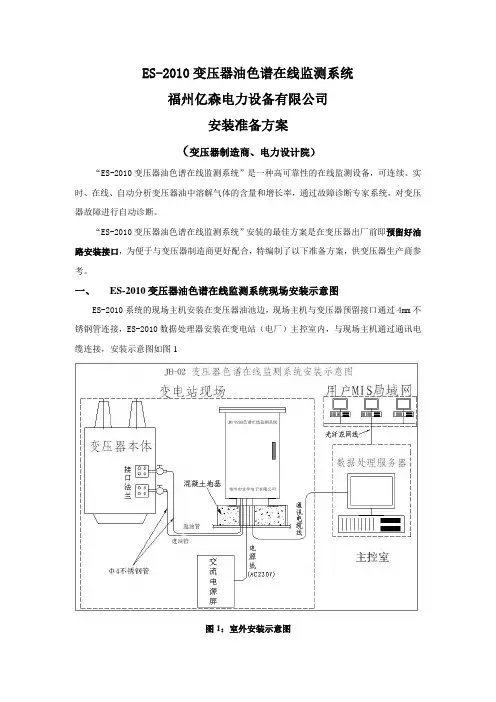

ES-2010变压器油色谱在线监测系统 福州亿森电力设备有限公司 安装准备方案 （变压器制造商、电力设计院） “ES-2010变压器油色谱在线监测系统”是一种高可靠性的在线监测设备，可连续、实时、在线、自动分析变压器油中溶解气体的含量和增长率，通过故障诊断专家系统，对变压器故障进行自动诊断。 “ES-2010变压器油色谱在线监测系统”安装的最佳方案是在变压器出厂前即预留好油路安装接口，为便于与变压器制造商更好配合，特编制了以下准备方案，供变压器生产商参考。 一、ES-2010变压器油色谱在线监测系统现场安装示意图 ES-2010系统的现场主机安装在变压器油池边，现场主机与变压器预留接口通过4mm不锈钢管连接，ES-2010数据处理器安装在变电站（电厂）主控室内，与现场主机通过通讯电缆连接，安装示意图如图1 图1：室外安装示意图
二、ES-2010变压器色谱在线监测系统的组成 ES-2010系统包含配置：（图纸附后） 1．色谱在线监测现场主机：型号：ES-2010，1台； 2．数据处理服务器：型号：品牌服务器1台（安装于变电站主控室，建议组屏）；3．分析软件： 1套； 4．不锈钢连接管：长度根据现场距离而定（连接变压器上接口与油色谱现场主机）；5．配件：通讯电缆（连接油色谱现场主机与数据处理服务器）。 三、ES-2010变压器油色谱在线监测系统安装条件准备： 1．变压器油路接口（变压器厂提供） 由变压器厂在每台变压器本体上开2个接口，并加装阀门，上部接口位置最好在变压器2/3高度，并与下部接口在同一条直线上。 建议两个阀门采用常用的球阀或者闸阀，若采用其他尺寸阀门，变压器厂将接口法兰尺寸告知福州亿森，由福州亿森加工相对应油路接口。 2．现场电源（设计院设计） ES-2010油色谱现场主机电源要求：220V不间断交流电源；由变压器周围配电箱提供，现场设备功耗1000W。 3．油色谱现场主机基础（附图）（设计院设计） ES-2010油色谱在线监测现场主机基础要求用混凝土或水泥材料建立，在砌基础时预埋四个M10×100不锈钢螺栓和三根Ф50镀锌管，膨胀螺栓用来固定油色谱在线监测现场主机，镀锌管用来铺设油管和电缆，附图。 4．数据处理服务器安装位置（设计院设计） ES-2010数据处理服务器外型满足19″工业机箱标准，组屏，可直接在主控室控制屏上安装，要求在控制屏上预留安装位置。 5．主控室电源（设计院设计） ES-2010数据处理服务器电源要求：220V交流电源，所需的交流电源取自室内设备不间断电源，设备功耗400W。 6．主控室网线（设计院设计） 为能达到MIS系统与远程控制的顺利进行，在主控室安装监控服务器系统的控制屏处
电力变压器的油色谱判别及分析 作者：中试高测时间：2013-6-18 阅读： 1 目前，在电力变压器的故障诊断中，单靠电气试验的方法往往很难发现某些局部故障和发热缺陷，中试高测电气变压器油色谱分析仪而通过变压器中气体的油中色谱分析这种化学检测的方法，对发现变压器内部的某些潜伏性故障及其发展程度的早期诊断非常灵敏而有效。 变压器在正常运行状态下，由于油和固体绝缘会逐渐老化、变质，并分解出极少量的气体(主要包括氢H2、甲烷CH4、乙烷C2H6、乙烯C2H4、乙炔C2H2、一氧化碳CO、二氧化碳CO2等多种气体)。当变压器内部发生过热性故障、放电性故障或内部绝缘受潮时，这些气体的含量会逐渐增加。对应这些故障所增加含量的气体成分见表1-1。 表1-1 不同绝缘故障气体成分的变化 故障类型主要增大的气体成 分 次要增大的气体成 分 故障类型 主要增大的气体成 分 次要增大的气体成 分 油过热CH4、C2H4H2、C2H6油中电弧H2、C2H2CH4、C2H4、C2H6油纸过热C2H4、C2H4、CO、CO2H2、C2H6油纸中电弧H2、C2H2、CO、CO2CH4、C2H4、C2H6油纸中局放H2、CH4、C2H2、CO C2H6、CO2受潮或油有气泡H2 油质中火花放电C2H2、H2 根据色谱分析进行变压器内部故障诊断时，应包括： 1.分析气体产生的原因及变化。 2.判断有无故障及故障类型。如过热、电弧放电、火花放电和局部放电等。 3.判断故障的状况。中试高测电气如热点温度、故障回路严重程度及发展趋势等。 4.提出相应的处理措施。如能否继续进行，以及运行期间的技术安全措施和监 视手段，或是否需要吊心检修等。若需加强监视，则应缩短下次试验的周期。 经验表明，油中气体的各种成分含量的多少和故障的性质及程度直接有关。因此在设备运行过程中，定期测量溶解于油中的气体成分和含量，对于及早发现充油电力设备内部 存在的潜伏性有非常重要的意义和现实成效，在1997年颁布执行的电力设备预防性试验规 程中，已将变压器油的气体色谱分析放到了首要位置，并通过近些年来的普遍推广应用和经 验积累取得了显著的成效。 一、特征气体产生的原因 表1-2 变压器内部故障时气体及产生原因
变压器油色谱在线监测系统 GS101H变压器油色谱在线监测系统 产品及安装讲明 1、欢迎使用本公司GS101H变压器油色谱在线监测系列产品。 2、本手册属上海菲柯特电气科技有限公司知识产权，未经许可，任何单位及个人不得翻录。 3、本手册是GS101H型变压器油色谱在线监测系统产品及安装指南,使用产品前请认真阅读。
4、本手册若有任何修改恕不另行通知。 目录 产品讲明 系统概述------------------------------------------------------------------------3 系统构成------------------------------------------------------------------------3 结构与原理----------------------------------------------------------------------4 技术指标和特点------------------------------------------------------------------6运行使用------------------------------------------------------------------------7 日常爱护------------------------------------------------------------------------9 常见咨询题-----------------------------------------------------------------------10安装讲明 安装前要了解的内容-------------------------------------------------------------10系统标准配置-------------------------------------------------------------------12安装要求-----------------------------------------------------------------------12 变压器信息---------------------------------------------------------------------13 系统安装-----------------------------------------------------------------------13 系统调试-----------------------------------------------------------------------17
OGM-701 变压器油色谱在线监测装置 产品使用手册 山东五岳电器有限公司 2012年11月
目录 1 概述 (2) 2 技术指标 (2) 3仪器工作原理 (2) 4系统组成说明 (3) 5安装装置 (4) 6仪器操作说明 (5) 7装置接线端子图 (6)
1 概述 变压器油色谱在线监测装置能够连续监测运行变压器油中氢气、一氧化碳、乙烯、乙炔气体的含量，已达到检测潜伏性故障的目的。该装置结构设计合理，解决了在线油气分离、自动控制操作程序等关键技术，自动化程度高，分析速度快，便于维护。从而帮助电力系统维护人员及时了解变压器绝缘状况及其劣化趋势，使得发生重大绝缘事故之前，进行计划维修，避免不必要的停机。 仪器的主要特点： 1、全微机化操作 实现了监测器控制、监测周期自动设置等全微机操作，是操作极为方便。 2、高灵敏度的气体传感器 采用性能优秀的高灵敏度的电化学传感器，使分析结果的灵敏度大大提高。 3、自诊断功能 根据国标提供的监测标准，实现了在线故障诊断功能。 4、操作使用简单 使用油色谱在线监测仪不需要专门的操作培训，即便是初学者也能在很短的时间内熟练操作。 2 技术指标 1、仪器监测气体浓度范围及其灵敏度 检测范围 5～2000ppm±10% 灵敏度 5ppm 2、系统电源：AC220v,50Hz,2A以上 3仪器工作原理 根据GB7252-87《变压器油中溶解气体分析和判断导则》的要求，油色谱对变压器故障诊断是一个重要的指标。结合当前脱气技术和气体传感器技术的情况，
选用氢气、一氧化碳、乙烯、乙炔4种气体作为变压器的故障特征气体，对产气速率加以重点关注，以气体含量和产气速率两项指标作为故障判断的依据，能及时的反应变压器运行状态，为设备的计划检修过渡到状态检修提供前提条件。 电力变压器油色谱在线监测系统技术方案原理如图1所示。采用高分子透气膜实现自动脱气，通过多次试验，获得平衡转换系数，从而使测量气室中的气体浓度能准确的推断出油中溶解气体的实际浓度。采用高灵敏度气体传感器，连续监测气室中混合气体含量。通讯单元把数据传送到上位机监测软件数据库中，检测软件在把气室中的气体转换成油色谱含量。图2所示，上位机检测软件存储、分析气体的含量，并能够显示气体含量的走势图、进行故障诊断、故障报警。该系统还具有查看历史记录、打印报表、设备档案管理等功能。 图1 电力变压器油色谱在线监测系统 图2电力变压器油色谱在线监测软件系统 4系统组成说明 1、油气分离单元 2、数据采集及其系统控制单元
运行中变压器油色谱分析 异常与解决对策 王海军 （河北大唐国际王滩发电有限责任公司） 摘要：对运行变压器油中氢气含量超标出现的原因进行了详细分析，并提出了氢气含量超标的滤油工艺及防止二次污染的源头控制、过程控制及关键点控制。 关键词：变压器油；色谱分析；热油循环；二次污染 1前言 运行中的变压器油气相色谱分析，以检测变压器油中气体的组成和含量，是早期发现变压器内部故障征兆和掌握故障发展情况的一种科学方法。特征气体的出现与变压器运行中的实际状况及在处理中的工艺有关，处理工艺粗糙可能造成变压器油的二次污染。 本文根据实际运行变压器中出现氢气含量超标的具体情况，分析了产生气体的原因并提出了变压器热油循环的处理工艺，防止变压器油二次污染的要点。 2变压器油中氢气含量超标、二次污染实例 我公司#1高压厂用公用变压器（以下简称#1高公变）于2005年10月1日并网运行，在运行中，根据预防性试验规程对各变压器进行了油色谱跟踪分析，发现#1高公变的氢气值出现过含量超过注意值：H2≤150μL/ L ，具体测量数值见表一： 对#1高公变进行热油循环后的色谱分析中，虽然氢气含量达到标准但在油中又检测到痕量乙炔，见表二
再次热油循环后氢气、乙炔均在标准之内。 3#1高公变油中氢气超标及二次污染原因分析 当变压器油中氢气含量超过注意时，人们根据多年的运行经验及文献[1]中指出： （1）当变压器出现局部过热时，随着温度的升高，氢气（H2）和总烃气体明显增加，但乙炔（C2H2）含量极少。 （2）变压器内部出现放电故障也会出现氢气（H2）。局部放电（能量密度一般很低），产生的特征气体主要是氢气氢气（H2），其次是甲烷（CH4）,并有少量乙炔（C2H2），但总烃值并不高；火花放电（是一种间歇性放电，其能量密度一般比局部放电高些，属低能量放电）时，乙炔（C2H2）明显增加，气体主要成分时氢气（H2）、乙炔（C2H2）；电弧放电（高能放电）时，氢气（H2）大量产生，乙炔（C2H2）亦显著增多，其次是大量的乙烯、甲烷和乙烷。 对于文献[1]中的阐述具有很强的理论性，变压器油是由烷烃、环烷烃和芳香烃等组成[3]的结构复杂的液态烃类混合物。当变压器内发生放电现象，油中的烷烃、环烷烃和芳香烃等烃类混合物发生分解，不同能量的放电产生的特征气体并伴有其他气体产生，根据产生的特征气体可以判断变压器内部发生的具体故障。 三比值法[1]是利用气象色谱分析结果中五种特征气体的三个比值（C2H2/C2H4、CH4/H2、C2H4/C2H6）来判断变压器内部故障性质。根据三比值法的编码规则，三比值法计算结果见表三 从表中特征值0、1、0判定氢气超标的原因为高湿度引起孔穴中的放电，而引起高湿度的原因在变压器生产过程中绝缘材料干燥彻底的情况下只有变压器运行中水分的进入。 所以根据我厂#1高公变在安装、运行过程中的具体情况对变压器油中氢气含量超标、乙炔二次污染分析如下： （1）#1高公变在电建安装过程中曾出现过气体继电器伸缩节法栏处渗油情况，于2005年10月10日更换新伸缩节后，渗油情况解决。在气体继电器伸缩节渗油期间水分、空气从渗油处进入变压器内，导致高公变在运行过程中油中氢气含量超出注意值。2006年2月5日对高公变进行热油循环48小时后，再检测氢气含量为9.99μL/ L，氢气含量超标问题解决。 （2）而乙炔的产生是由于使用的滤油机在滤油之前未对滤油机内部用合格变压器油进行冲洗，而且之前滤油机滤过其他油质。带内部残油进行滤油后的色谱分析里又出现3.23μL/ L的乙炔。重新滤油后再次做色谱分析，油内氢气、乙炔含量合格：氢气4.57μL/ L，乙炔0.00μL/ L。
ES-2010 变压器油色谱在线监测系统 使 用 手 册 第一章 基本说明 福州亿森电力设备有限公司非常感谢您选用 ES-2010 变压器油色谱在线监测系统。为确保安全正确的使用本系统，请在使用前一定详细阅读本使用手册。阅读后请妥善保存，以便必要时查阅。 本使用手册在安全规程上采用如下三种方式强调一些重要事项： 警告 这种警示栏是指对生命和健康有一定危险的提示。忽视这种警告可能导致严重的或 致命的伤害。 1.1 规定用途 ES-2010 变压器油色谱在线监测系统是用于电力变压器油中溶解气体的在线分析与故障诊断，适用于 110kV 及以上电压等级的电力变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。 当心 ES-2010系统是否只用于规定的用途，由用户负责。为了安全起见，在系统的安装、改进投入运行和更新过程中，事前未经本公司同意不能进行其他未授权的作业。 否则可能危害本系统和变压器的安全运行。在变压器油的处置上一定要遵守当地的 环境保护条例。 警告 必须严格遵守所有有关的防火规程。 当心 这种警示栏是指对本设备和用户的其他设备有一定危险的提示，但不会导致严重的 或致命的伤害。 注意 这种提示是对某一事项的重要说明。
1.2相关标准 本设备引用下列标准，通过引用标准中的相关条文构成本标准的条文。由此规定了本设备的技术要求、验收规则、检验方法、适用范围、包装要求、标志、运输及储存。 （1 ）GB1094 －1996 电力变压器 （2 ）GB2536 －1990 变压器油 （3 ）GB7597 －1987 电力用油取样方法 （4 ）GB/T507 －1986 绝缘油介电强度测定法 （5 ）GB/T7601 －1987 运行中变压器油水分测定法 （6 ）GB/T14542 －93 运行中变压器油的维护管理规定 （7 ）DL/T 596 －1996 （2005 复审）电力设备预防性试验规程 （8 ）DL/T 572 －1995 （2005 复审）电力变压器运行规程 （9 ）GB /T 7252 --- 2001 变压器油中溶解气体分析和判断导则 （10 ）GB/T17623 －1998 绝缘油中溶解气体组份含量的气相色谱测定法 （11 ）GB/T 2423 －2001 电工电子产品环境试验 （12 ）GB/T 17626 －1998 电磁兼容试验和测量技术 （13 ）GB/T 13384 －1992 机电产品包装通用技术要求 （14 ）GB190 — 1990 危险货物包装标志 （15 ）GB5099 －1994 钢质无缝气瓶 （16 ）GB/T 9361 －1988 计算站场地安全要求 （17 ）GB 4943 －2001 信息技术设备的安全 （18 ）GB/T 2887 －2000 电子计算机场地通用规范 （19 ）GB 4208 －1993 外壳防护等级（IP 代码） 1.3安全规程 从事本设备的安装、投入运行、操作、维护和修理的所有人员 ◆必须有相应的专业资格。 ◆必须严格遵守各项使用说明。 ◆不要在数据处理服务器上玩电子游戏、浏览网页。 ◆不要在数据处理服务器上任意安装软件，避免不必要的冲突。 违章操作或错误使用可能导致： ◆降低设备的使用寿命和监测精度。 ◆损坏本设备和用户的其他设备。 ◆造成严重的或致命的伤害。
GDDG-IR-OL油色谱在线监测系统 一、概述 没有什么能比计划外的断电更糟糕的了，它会使您的营业收入下降，并对您的声誉和品牌造成难以估量的损失。不过幸运的是：超过50% 的电源变压器故障都可以使用正确的在线检测工具检测到，这意味着严重的故障是可以预防的。但发出错误的警报或需要定期维护的监测系统最终可能会浪费您大量的时间和金钱。这就是我们设计GDDG-IR-OL监测系统的原因。它可为电力变压器提供实时、无故障的气体监测功能—没有误报，也无需维护。在要求苛刻的运行环境中，有两项关键的设计驱动因素：安全性和可靠性。这是在经过数十年不断地倾听客户需要和研制现有设备，并且充分利用超过80 年的为安全至上行业和严苛环境制造传感器和测量设备方面经验的基础上，形成的最终设计要求。 武汉国电西高电气有限公司DGA 油色谱在线监测系统拥有基Web 的 用户界面，用户根本不再需要任何其他软件。根据设计，设备能够在不到两小时内安装好—只需连接油路、电源和数据，一切即告完成。可以通过数字通信和继电器连接到现有控制和监测系统，或将其用作独立的监测设备。如果出现断电等干扰情况，自我诊断功能支持完成自行恢复。红外传感器的制造基于国电西高核心测量技术以及我们自己的洁净室生产的组件。真空气体提取方式意味着油温、油压或油液类型都不会引起数据波动，而密封和受保护的光学器件可防止传感器被污染。使用电容式薄膜聚合物，传感器直接测量油液的湿度，这款传感器已在变压器监测领域应用了20 年。
二、功能 1、测量性能更出色 ? 在洁净室中设计并制造了光学红外传感器
? 光谱扫描提供选择性气体测量 ? 真空气体提取，与油温、油压和油液类型无关 ? 独有的自动校准功能解决长期漂移问题— ?无需重新校准 2、设计更加坚固可靠 ? 密封结构耐受真空和压力变化 ? 与油液接触的组件和管路都采用不锈钢和铝制材料 ? 无耗材，意味着无需定期维护 ? 采用磁力驱动齿轮泵和高品质阀门，提供高耐用度 3、安装和操作更加简化 ? 安装和试运行缩短到不到两小时 ? 以一小时输出为间隔持续运行—无需数据平均 ? 基于浏览器的用户界面，支持轻松地查看和共享数据及更改设置? 系统受到干扰后可自我诊断和自行恢复 三、技术参数 1、油中的测量参数
华能阜康电厂 1#、2#主变 变压器油色谱在线监测装置技术规范书 2014年2月
目录 表1 货物需求及供货范围一览表-------------------------------------------------------- 1表2 必备的备品备件、专用工具和仪器仪表供货表 -------------------------------- 2表3 推荐的备品备件、专用工具和仪器仪表供货表（投标人填写）------------ 2 1 图纸资料提交单位 ----------------------------------------------------------------------- 3 2 工程概况----------------------------------------------------------------------------------- 3 3 使用条件----------------------------------------------------------------------------------- 3 4 总则----------------------------------------------------------------------------------------- 4 4.1标准 ------------------------------------------------------------------------------------------------4 4.2投标书中应提供的资料 -----------------------------------------------------------------------5 4.3中标商应提供的技术文件--------------------------------------------------------------------6 5 技术性能要求 ------------------------------------------------------------------------------ 6 5.1基本要求 ----------------------------------------------------------------------------------------6 5.2各气体测量精度： -----------------------------------------------------------------------------7 5.3电气要求 -----------------------------------------------------------------------------------------7 5.4机械强度要求 -----------------------------------------------------------------------------------8 5.5外壳防护性能 -----------------------------------------------------------------------------------8 5.6后台工作站 --------------------------------------------------------------------------------------8 6 试验------------------------------------------------------------------------------------------ 9 7 售后服务 ------------------------------------------------------------------------------------ 9附录A 投标产品的销售及运行业绩表------------------------------------------------ 11附录B 技术偏差表 ----------------------------------------------------------------------- 11
GDDJ-DGA变压器油色谱在线监测装置 一、规定用途 GDDJ-DGA 变压器油色谱在线监测装置是用于电力变压器油中溶 解气体的在线分析与故障诊断，适用于各种电压等级的电力充油变压器、电弧炉变压器、电抗器以及互感器等油浸式高压设备。 二、安全规程 从事本设备的安装，投入运行，操作，维护和修理的所有人员 ◆必须有相应的专业资格。 ◆必须严格遵守各项使用说明。 ◆不要在数据处理服务器上玩电子游戏、浏览网页。 ◆不要在数据处理服务器上任意安装软件，避免不必要的冲突。 违章操作或错误使用可能导致： ◆降低设备的使用寿命和监测精度。 ◆损坏本设备和用户的其他设备。 ◆造成严重的或致命的伤害。 三、GDDJ-DGA 变压器油色谱在线监测装置简介 GDDJ-DGA 变压器油色谱在线监测装置可实现自动定量循环清洗、进油、油气分离、样品分析，数据处理，实时报警；快速地在线监测变压器等油浸式电力高压设备的油中溶解故障气体的含量及其增长率，并通过故障诊断专家系统早期预报设备故障隐患信息，避免设备事故，减少重大损失，提高设备运行的可靠性。该系统作为油色谱在线监测领域的新一代
产品，将为电力变压器实现在线远程DGA 分析提供稳定可靠的解决方案，是电力系统状态检修制度实施的有力保障。 GDDJ-DGA 系统是结合了本公司在电力色谱自动全脱气装置运行 中近二十年的成功经验，并总结国内外油色谱在线监测的优缺点，倾心打造而成。该系统保持了我公司产品向来所具有的稳定性、可靠性、准确性等方面的优势： ?在线检测H2、CO、CO2、CH4、C2H4、C2H2、C2H6、H20(可选)的浓度及增长率； ?定量清洗循环取样方式，真实地反应变压器油中溶解气体状态； ?油气分离安全可靠，不污染，排放和不排放变压器油可由用户自己选择； ?采用专用复合色谱柱，提高气体组分的分离度； ?采用进口特制的检测器，提高烃类气体的检测灵敏度； ?高稳定性、高精度气体检测技术，误差范围为± 10%； ?成熟可靠的通信方式，采用标准网络协议，支持远程数据传输； ?数据采集可靠性高，采用过采样技术Δ－∑模数转换器，24位分辨率，自动校准； ?多样的数据显示及查询方式，提供报表和趋势图，历史数据存储寿命为10年； ?环境适应能力强，成功应用于高寒、高温、高湿度、高海拔地区； ?抗干扰性能高，电磁兼容性能满足GB/T17626 与IEC61000 标准；
变电站状态监测系统解决方案 许继昌南通信设备有限公司 2011.11
目录 1、配置表 (1) 2、系统整体方案 (1) 3、产品介绍 (2) 3.1GIS监测相关装置 (3) 3.2变压器监测相关装置 (6) 3.3开关柜监测装置 (10) 3.4避雷器在线监测系统 (14) 3.5站内状态监测主站系统 (14)
1、配置表 根据110kV及以上变电站设备配置监测设备如下： 2、系统整体方案 设备状态监测和诊断的关键是在线监测技术，在线监测技术是实现智能设备状态可视化的必要手段，是状态维修的实现基础，为其提供了实时连续的监测数据和分析依据。有效的在线监测系统可以随时掌握设备的技术状况和劣化程度，避免突发性事故和控制渐发故障的发生，从而提高高压电气设备的利用率，有助于从周期性、预防性维修向状态检修的转变，改善资产管理和设备寿命评估，加强故障原因分析。 在线监测、故障诊断、实施维修整个一系列过程构成了电气设备状态检修工作的内涵。因此，积极发展和应用变电站设备在线监测系统的最终目的就是为了以状态检修取代目前的定期维修，为其提供了分析诊断的依据，是状态维修策略不可或缺的组成部分。智能变电站监测总体方案如下图：
IEC61850-8-1 IEC61850-8-1 智能组件 柜 变电站状态监测典型方案架构 状态监测系统系统结构 1）状态监测系统结构应为网络拓扑的结构形式，变电站内状态监测系统向上作为远方主站的网络终端，同时又相对独立，站内自成系统，层与层之间应相对独立，采用分层、分布、开放式网络系统实现各设备间连接。 2）站控层由状态监测系统综合平台组成，提供站内运行的人机界面，实现监视查看间隔层和过程层设备等功能，形成全站状态监测中心，并与远方主站状态监测系统进行通信。 3）间隔层由计算机网络连接的若干个综合数据集成单元组成（针对专业性较强，数据分析较为复杂的监测项目）。过程层由若干个监测功能组IED及状态监测传感器组成。 站控层综合数据单元均与过程层监测功能组主IED整合为状态监测IED，以减少装置数量，节约场地布置空间。过程层传感器由一次厂家成套。 4）状态监测IED采用IEC61850协议与站控层综合平台通信，各监测IED的评价结果通过站控层网络传输至综合平台，综合平台汇总并综合分析，监测数据文件仅在召唤时传送。 5）站控层综合平台设备与状态监测IED连接采用以太网，通信速率满足技术要求。 6）状态监测IED与过程层传感器的连接采用现场总线，通信速率满足技术要求。
变压器油色谱在线监测技术的发展与市场分析 1、变压器油色谱监测的必要性 变压器的内部故障主要有热性故障、电性故障。至于变压器的机械性故障，除因运输不慎受到震动，使某些紧固件松动、线圈位移或引线损伤等外，也可能由于电应力的作用，如过磁振动造成，但最终仍将以热性或电性故障形式表现出来。在国内对359 台故障变压器故障类型的不完全统计分析中，过热性故障变压器为226 台，占总故障台数的63%；高能放电故障的变压器为65 台，占故障总台数的18.1%；过热兼高能放电故障的变压器为36 台，占故障总台数的10%；火花放电故障变压器为25 台，占故障总台数的7%；其余7 台变压器为受潮或局部放电故障，占故障总台数的1.9%。从以上统计的结果来看，过热故障占变压器故障率最高，会加速变压器绝缘老化，一般认为，过热故障除某些特殊故障（如漏磁通在某一部位特别集中，或者在线圈内部有较大的涡流发生源），一般其发展不易很快危及设备的安全运行，因此监视故障的发展便可以及时安排检修进行处理，这样对主要特征气体的变化趋势的监测就尤为重要。变压器油色谱在线监测具有实时性和连续性等特点，能及时发现被监测设备存在的故障，作为变压器油气相色谱分析的补充和发展，安装成熟的油气在线监测装置实时监测变压器的运行状态，对保障大型变压器乃至电网的安全可靠运行是必要的，是变压器从计划检修向状态检修的过渡，是提高其运行可靠性的重要技术手段。 2、变压器油色谱在线监测技术的发展 以色谱分离技术为基本原理的在线监测装置在20 世纪80 年代初已在国外一些电力工业发达的国家研制成功并投入使用。近年来随着国内外色谱分离技术的发展，可检测H2、CO、CH4、C2H4、C2H6、C2H2、CO2等7 种组分含量的色谱在线监测装置，使色谱技术有了新的进展。随着变压器油色谱在线监测技术的发展和装置需求的增加，一些新型、先进的检测原理和方法将不断出现，变压器油色谱在线监测装置的可靠性、准确度、灵敏度会进一步提高，将朝着气体种类全面化、监测对象综合化、诊断技术智能化、与其他自动化技术一体化的方向发展。 从20 世纪90 年代国内开始应用单组分的监测设备，由于产品应用过程中
