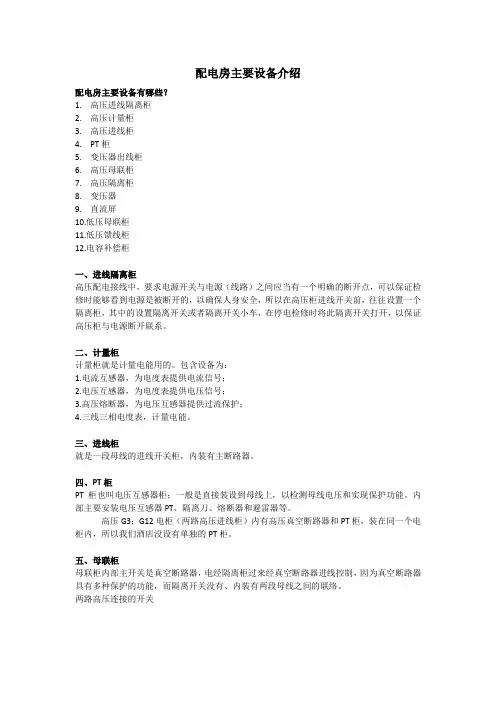

配电房主要设备介绍
配电房主要设备有哪些
1. 高压进线隔离柜
2. 高压计量柜
3. 高压进线柜
4. PT柜
5. 变压器出线柜
6. 高压母联柜
7. 高压隔离柜
8. 变压器
9. 直流屏
10.低压母联柜
11.低压馈线柜
12.电容补偿柜
一、进线隔离柜
高压配电接线中，要求电源开关与电源（线路）之间应当有一个明确的断开点，可以保证检修时能够看到电源是被断开的，以确保人身安全，所以在高压柜进线开关前，往往设置一个隔离柜，其中的设置隔离开关或者隔离开关小车，在停电检修时将此隔离开关打开，以保证高压柜与电源断开联系。
二、计量柜
计量柜就是计量电能用的。包含设备为：
1.电流互感器，为电度表提供电流信号；
2.电压互感器，为电度表提供电压信号；
3.高压熔断器，为电压互感器提供过流保护；
4.三线三相电度表，计量电能。
三、进线柜
就是一段母线的进线开关柜，内装有主断路器。
四、PT柜
PT柜也叫电压互感器柜；一般是直接装设到母线上，以检测母线电压和实现保护功能。内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
高压G3；G12电柜（两路高压进线柜）内有高压真空断路器和PT柜，装在同一个电柜内，所以我们酒店没设有单独的PT柜。
五、母联柜
母联柜内部主开关是真空断路器，电经隔离柜过来经真空断路器进线控制，因为真空断路器具有多种保护的功能，而隔离开关没有、内装有两段母线之间的联络。
两路高压连接的开关
六、隔离柜
也称之为母线隔离柜，内部有隔离手车，高压电缆一般从隔离柜下口接入。主要是和外部电源隔开。
七、变压器
我们使用的是四台干式变压器，容量为每台1600kva。
干式变压器主要有浇注式（绝缘等级为F）和敞开式（绝缘等级为H级）两种，这两种结构用的较多的是浇注式。浇注式干变适用于比较干燥而洁净的室内。
变压器的分类：
1.按冷却方式分：干式（自冷）变压器、油浸（自冷）变压器、氟化物（蒸发冷却）变压器。
2.按防潮方式分类：开放式变压器、灌封式变压器、密封式变压器。
3.按铁芯或线圈结构分类：芯式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、壳式变压器（插片铁芯、C型铁芯、铁氧体铁芯）、环型变压器、金属箔变压器。
4.按电源相数分类：单相变压器、三相变压器、多相变压器。
按用途分：电源变压器、调压变压器、音频变压器、中频变压器、高频变压器、脉冲变压器。
变压器的绝缘等级
变压器的绝缘等级，并不是绝缘强度的概念，而是允许的温升的标准，即绝缘等级是指其所用绝缘材料的耐热等级，分A、E、B、F、H级。绝缘温度等级分为A级E级B级F级H级。
各绝缘等级具体允许温升标准如下：
1.最高允许温度（℃）105 120 130 155 180
2. 绕组温升限值（℃）60 75 80 100 125
3.性能参考温度（℃）80 95 100 120 145
八、直流屏
高压配电室直流电源柜,就是一个不间断电源，它主要用作控制、保护、监控和操作断路器等的电气电源。
交流也可以；主要根据断路器控制操作电源类型来决定；用直流电源柜比交流电源柜有以下好处：
1.直流电源柜不用考虑三相平衡问题；
2.直流电源柜可以在交流电源正常的情况下给蓄电池组事先充满电，当交流电源停电时，由蓄电池馈电，仍能保证断路器的操作、控制、保护和监控用电。总之，较为安全可靠。
九、电容柜
电容柜的作用
1：补偿无功功率
2：提高电能质量
3：降低损耗
通过自动补偿控制器收集到负荷端的无功损耗（功率因数）情况，自动进行电容补偿的投切动作，从而达到减少无功损耗、提高功率因数的目的。
提高功率因数，提高电能质量，功率因数低的话电能都用来做无用功了，我们要用电来做有用功，比例越高越好，所以就用电容器补偿，提高功率因数。此外，规范也有相应的要求。电力局要求不低于。
十、低压联络柜
两路母线联络开关。
十一、低压馈线柜
低压馈线柜也称出线柜，将总电源电能分配输出的一个总开关。
五防连锁
1、防止误分、误合断路器。
即：只有操作指令与操作设备对应才能对被操作设备操作。
2、防止带负荷分、合隔离开关。
即：断路器、负荷开关、接触器合闸状态不能操作隔离开关。
3、防止带电挂（合）接地线（接地开关）。
即：只有在断路器分闸状态，才能挂接地线或合上接地开关。
4、防止带地线送电。
即：防止带接地线（接地开关）合断路器（隔离开关）
5、防止误入带电间隔。
即：只有隔室不带电时，才能开门进入隔室。
