路由器TTL线刷机教程

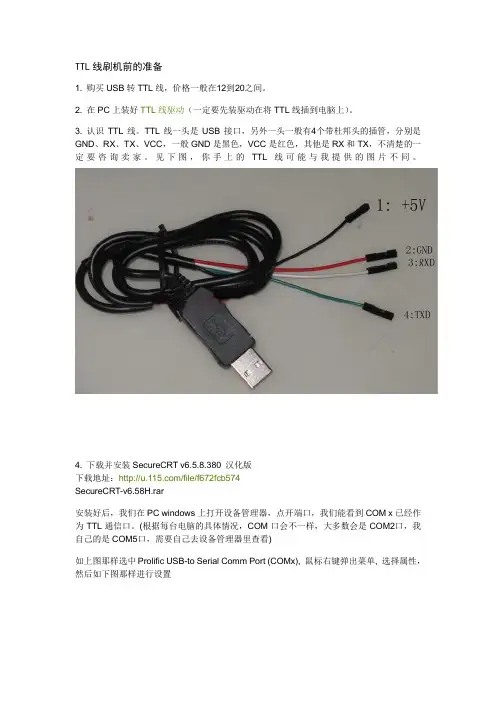

TTL线刷机前的准备

1. 购买USB转TTL线，价格一般在12到20之间。

2. 在PC上装好TTL线驱动（一定要先装驱动在将TTL线插到电脑上）。

3. 认识TTL线。TTL线一头是USB接口，另外一头一般有4个带杜邦头的插管，分别是GND、RX、TX、VCC，一般GND是黑色，VCC是红色，其他是RX和TX，不清楚的一定要咨询卖家。见下图，你手上的TTL线可能与我提供的图片不同。

4. 下载并安装SecureCRT v6.

5.8.380 汉化版，SecureCRT-v

6.58H.rar下载地址：

http://www.doczj.com/doc/2a13124340.html,/file/f672fcb574安装好后，我们在PC windows上打开设备管理器，点开端口，我们能看到COM x已经作为TTL通信口。(根据每台电脑的具体情况，COM口会不一样，大多数会是COM2口，我自己的是COM5口，需要自己去设备管理器里查看)

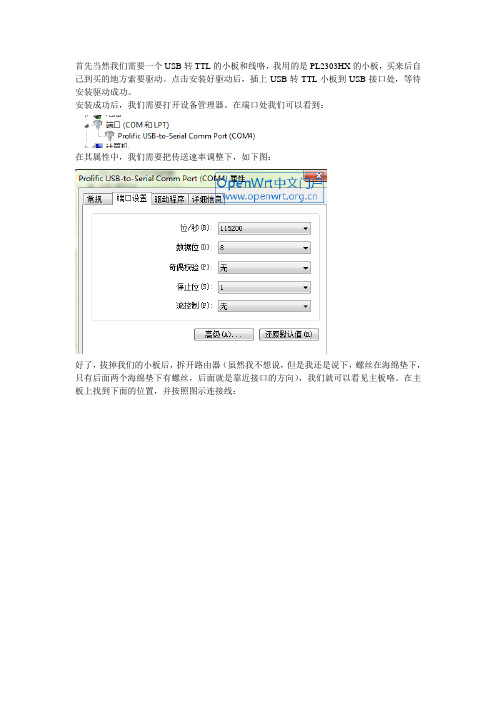

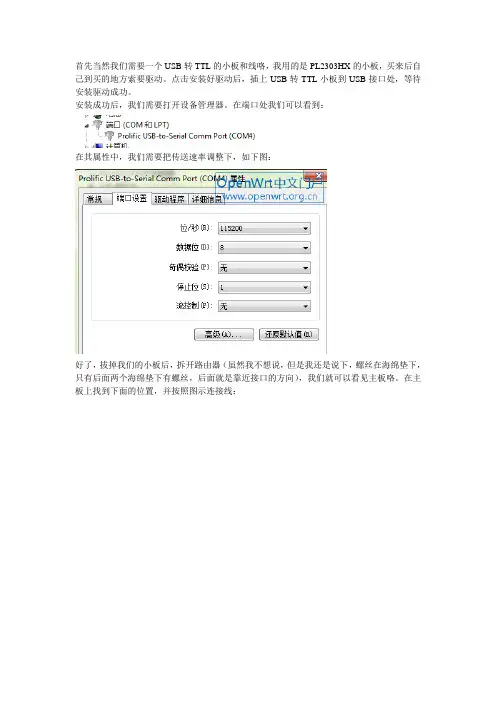

如上图那样选中Prolific USB-to Serial Comm Port (COMx), 鼠标右键弹出菜单, 选择属性，然后如下图那样进行设置

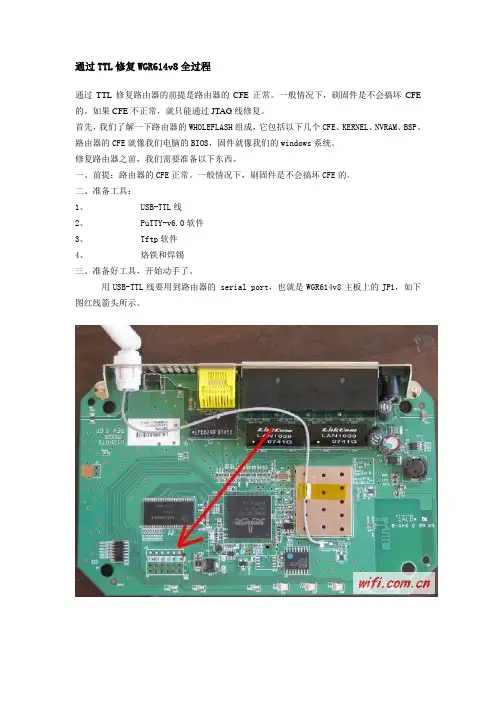

5. 拆开机器。初看上去，设备的后盖一般是看不到螺钉的。但后盖4个角上一般都有4个圆形的海绵垫片，螺钉就藏在下面，请先去除之，然后拧开螺钉，打开后盖，我们就能看到电路板了。下面就请在电路上寻找TTL插针，4 个插针是并排的，一般而言，电路板上只有这样一组并排插针，所以并不难找。请注意并排插针的引脚标注GND,标有GND的插针就是GND。而靠近GND右边一般都是RXD插针，其他依次是TXD、VCC插针。请将TTL 线的GND的细长型插管插到GND插针上。TTL线的RXD插到RXD插针上，TXD也如此办理。但VCC插针请不要插，千万小心。

上面我们描述的是一般规律，但也有例外。

RG100A-AA、DCHG-800-A、G120-T、HA910、H108Bv1.2电路板上TTL的GND右边依次是RXD、TXD、但VCC却在GND左边，其详细接线图请参考http://www.doczj.com/doc/2a13124340.html, 站长yesdong

提供的示意图：

6.将网线一段连入猫的LAN口，任意一个都可以，另一段连接电脑。设置电脑的IP地址为192.168.1.100 ，255.255.255.0 ，192.168.1.1

OK，到此我们的准备工作就做好了

下面我们就开始刷机过程。

刷机步骤

1. 重复检查准备工作。

2. 我们在PC上启动程序SecureCRT

选择菜单“文件”，然后选择快速连接，并按下图进行设置

SecureCRT快速连接

点击连接，我们就能看到如下界面：

SecureCRT快速连接2
