Excel2010/2013/2016制作排列图的方法排列图是我们在质量工作中经常要用到的图表，通过它可以非常直观的看出主要问题的分布情况，运用Minitab可以非常便捷的制作出排列图（如图一），但图形不是很标准－累积曲线不是从零位起始的。这与JB-T 3736.1-94 《质量管理中常用的统计工具排列图》中规定的不一致(如图二)。
（图一）（图二）如何制作标准的排列图呢？经过一番研究，发现在Excel2010/2013/2016中可以较为方便的制作出标准的排列图，现总结如下：

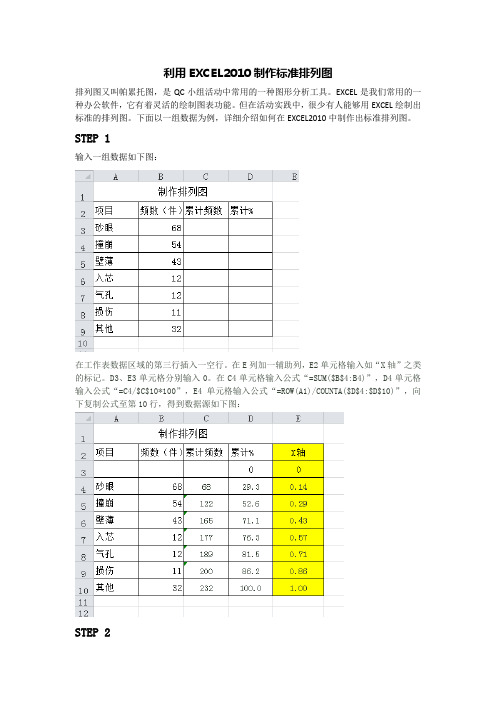

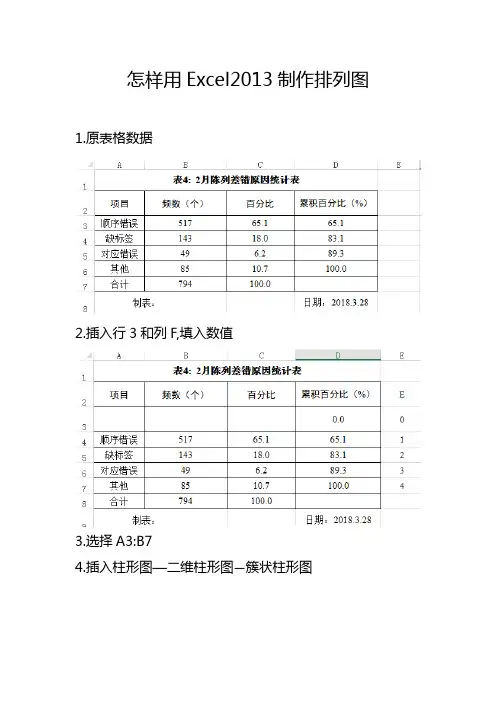

1、准备好数据，其中B2:B8，C2:C8，F1:F8是制作排列图时需用到的数据，其
它数据是统计过程的中间数据，可以不要。
2、选中彩色部份，即B2:B8，C2:C8，E1，F1:F8后点击“插入－柱形图－簇状
柱形图”，弹出如右下图表。
3、选择序列”0”,单击右键，选择“更改系列图表类型”，选择“折线图”－“带数据标记的折线图”
4、此时序列”0”变为折线，但均位于“0”位附近。单击右键，选择“设置数据系列格式”。
5、在“系列选项”中选择“次坐标轴”，你会发现累积曲线发生了变化，这才是我们要的形状！――－但还不是全部，我们需要稍作调整。
6、选择累积曲线，设计－选择数据。
7、选择序列“0”，再单击“图例项（序列）”栏中的“编辑”
8、对“系列值”重新选择，选择F1:F8，顺便将序列名称也改一下，选择E1，确定，返回。
9、选择布局－坐标轴－次要横坐标轴－显示从左向右坐标轴。
10、右键单击图表上方的次要坐标轴，选择“设置坐标轴格式”。坐标轴选项中“位置坐标轴”选择“在刻度线上”。
11、选择柱形图，单击右键，“设置数据系列格式”，将“分类间距”调整为0%。
12、为美观起见，接下来将次要坐标轴隐藏起来，布局－坐标轴－次要横坐标轴－显示无标签坐标轴。次要纵坐标轴也要设置一下，将最大值调为1。数字格式改为“百分比”，小数位为“0”。主要纵坐标轴的等分数最好与次要纵坐标轴一致，本例中都分为10等分。
13、为累积曲线增加数据标签、图表标题。
14、还可以为不同的柱形设置不同的颜色。
15、大功告成！
