刀架编码器ME42L6-T8B3UP
JXG（wh）-Y-P-8-正逻辑
产品特性
工业通用型
采用进口ASIC光电器件性能稳定可靠抗干扰能力强
外径43mm 实心轴径6mm 正逻辑
工位 6 8 10 12工位可选
出线方式多种电缆侧出G 电缆后出E
输出型式多种电压E 集电极开路输出C（PNP）
工作电压DC24V
带极性保护功能防止错接
产品应用：
广泛应用于数控机床刀架设备中
刀架编码器是数控车床的关键配套件。它可将车床刀架的工作位置反馈给数控系统，以实现车床刀具的自动切换。
6 8 10 12 工位刀架编码器可以选择，欢迎咨询
数控车床刀架的设计 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
摘要 数控加工的加工精度高，生产率高，能减轻操作者劳动强度，改善劳动条件，有利于生产管理的现代化以及经济效益的提高。它的发展和运用，影响着制造业水平高低，实现生产过程的数控化，已经成为当今制造业的发展方向，所以非常值得我们去研究。 本设计通过对数控车床六工位自动控制刀架工作原理的分析，综合考虑刀架工作过程的优缺点，确定了设计方案，得到了最终设计的结果,也达到了预先设定的目的。本设计主要包括了数控车床刀架机构的主要部件，其中包括转位机构，刀架的定位机构，驱动伺服电机的选择，蜗轮蜗杆的设计，刀架主轴的结构设计等。最终得到常用的数控车床六工位刀架应满足的要求。 关键词:六工位；电动刀架 ABSTRACT With its high working accuracy and productivity, the numerical con trol processing can reduce the operators’ labor intensity, improve labor condition, and is thus advantageous in the modernization of manufacturing management as well as improvement of economic benefit. Hence, the development and the utilization the numerical control processing play a role and become the development direction in the advancement of manufacturing industry.
通信原理课程设计 设 计 报 告 课题名称： DPCM系统设计 院系：XXXXXXXXXXXX 专业班级：xxxxxxxxxxxxxxxx 姓名：XXXXXX 学号：XXXXXXXXXX 指导老师：XXXXXXXXXX 时间：2015年12月
DPCM系统设计 摘要：通过研究，差分脉冲编码调制（DPCM）是用二进制码组对信号的差值进行幅度量化和编码。然而DPCM是利用信号的相关性找出可以反映信号变化特征的一个差值量进行编码。“差值”就是信号的当前抽样值与预测值之差。根据相关性原理，这一差值的幅度范围一定要小于原信号的幅度范围。但是差值编码一般是以预测的方式来实现的。我们利用MATLAB集成环境下的Simulink仿真平台, 根据DPCM 编码及解码原理图设计一个DPCM编码与解码系统；改变不同模块的数据并用示波器观察编码与解码前后的信号波形；加上各种噪声源,用误码测试模块测量误码率最后根据运行结果和波形来分析该系统性能。 关键词：MATLAB；Simulink平台；DPCM差分编码；仿真
前言 (4) 1.课程设计的意义 (5) 2.DPCM的介绍 (5) 3.DPCM的基本原理 (6) 3.1 DPCM编码与解码系统的研究内容 (6) 3.2 DPCM系统的编码与解码过程 (7) 4.课程设计分析 (7) 4.1 DPCM编码与解码的仿真电路图 (7) 4.2 DPCM编码与解码模块的参数设置 (8) 4.3编码与解码的仿真结果 (12) 5.总结与体会 (12) 参考文献 (13)
本课程设计是通过DPCM系统设计进行仿真。根据DPCM编解码原理，运用正弦波模块、零点保持模块、量化模块、积分器模块、普通编码模块、普通解码模块、增益模块、低通滤波器模块。对语音信号基带通信传输系统进行绘制，设置模块参数，然后运行，最后通过示波器得到相应的仿真波形。通过对仿真波形的观察，能够检验该系统功能是否正确实现。实验表明，经过DPCM调制后的信号，其传输的比特率要比PCM的低，相应要求的系统传输带宽也大大地减小了。此外，在相同比特速率条件下，DPCM比PCM信噪比也有很大的改善。与ΔM相比，由于它增多了量化级，因此，在改善量化噪声方面优于ΔM系统。DPCM的缺点是易受到传输线路上噪声的干扰，在抑制信道噪声方面不如ΔM。
一、目的 建立和规范适当之检验流程、检验方法，以使检验结果具有环保性和全面性以及准确性。 二、范围 适用于本公司所有符合产品的编码器类之进料检验。 三、权责单位 1. 本检验规范由品管部制定并核准后发行。 2. 所制定之规格，如有修改时，须经原核准单位同意后修改之。 四、参考文件 4.1 抽样计划 4.2 承认书 4.3环保测试报告、使用环保材料保证书 4.4产品的监视和测量控制程序. 五、 检验计划 5.1品质检验计划 5.1.1 批之构成：以一次送验量为单位检查批 5.1.2 抽验计划：依MIL-STD-105E 计数值抽样计划实施单次抽样 5.1.3 检验水准：一般检验水准采用Ⅱ级 特殊检验（S-2） 5.1.4 AQL 抽样标准：（Ⅱ级） 严重缺点：CR ——0 主要缺点：MA ——0.4 次要缺点：MI ——1.0 六、检验设备 6.1 游标卡尺 6.2 万用表 6.3编码器测试治具 七、定义（略） 八、环保测试： 鼎品科技有限公司 文件编号 DP-PG-SI-004 版本 V.1.0 文件名称 编码器类来料检验标准 生效日期 制定 沈国正/2014/3/18 审核 批准
8.1.验证供应商是否提供SGS 报告。 九、缺点判定标准 十、记录 10.1将检验结果记录在来料检验报告上。 10.2在物料标签上加盖判定章。 制定 沈国正/2014/3/18 审核 批准 序号 检验项目 缺点说明 缺点别 MA MI 1 一般检验 送料件与《验收入库单》核对，实物与料号不相符。 √ 2 外观检验 1.无环保测试报告. √ 2.无环保料号 √ 3.外包装无环保标识或标签. √ 4.端子与金属弹片有锈迹. √ 5.PIN 脚变形. √ 6.与工程样品对比不相符. √ 3 尺寸检验 脚距：与工程样品不相符. √ 4 电气测试 1.段落感与样品不相符. √ 2.转动时出现有杂音. √ 3.与工程承认样品对比不相符. √ 5 上锡试验 PIN 脚上锡度不良. √ 6 寿命测试 装入测试机内以36次/分。来回360°旋转10万次 后测试功能不正常 √
语音信号频带传输通信系统仿真 ——基于DPCM编码与ASK调制 摘要本课程设计的主要内容是设计一个基于DPCM编码与ASK调制的语音信号频带传输通信系统，并对其进行仿真。该课程设计用的设计和仿真平台是MATLAB7.0集成系统中的Simulink。在Simulink中实现该课程设计，调整系统参数设置，通过观察比较发现输入的语音信号和输出的语音信号一致，其传输质量达到要求，最终结果达到设计的指标。 关键词DPCM编解；ASK调制解调；MA TLAB/Simulink 1 引言 本课程设计的内容为设计一个基于DPCM编码与ASK调制的语音信号频带传输通信系统，并对其进行系统仿真。该系统的主要步骤是录制一段语音信号，对其进行DPCM 编码后再进行ASK调制，送入加性高斯白噪声信道传输，在接收端对其进行ASK解调和DPCM解码以恢复原信号，回放比较传输前后的语音质量，并观察前后信号波形是否一致，绘制误码率曲线。 1.1课程设计的目的 1、对通信原理这门课程有更深入、更系统地认识。 2、掌握一个系统的整体过程，能够对一个系统有全面的了解和认识，能够根据要求设计所需要的系统。 3、掌握数字传输系统的好处与意义。 4、掌握模拟信号的数字化，即模拟信号的编码，本课程设计用的是DPCM编码。 5、掌握把数字信号转化为模拟信号，即数字信号的译码，本课程用的是DPCM的解
码。 6、掌握频带传输的意义和好处。 7、掌握频带传输的调制与解调，本课程为ASK的调制与解调。 8、学会运用设计平台来模拟所需设计的通信系统。 1.2课程设计的要求 1、模型设计应该符合工程实际，模块参数设置必须与原理相符合。 2、处理结果和分析结论应该一致，而且应符合理论。 3、独立完成课程设计并按要求编写课程设计报告书。 1.3设计平台 MATLAB中的Simulink。 Simulink是MATLAB最重要的组件之一，它提供一个动态系统建模、仿真和综合分析的集成环境。Simulink具有适应面广、结构和流程清晰及仿真精细、贴近实际、效率高、灵活等优点，并基于以上优点Simulink已被广泛应用于控制理论和数字信号处理的复杂仿真和设计。同时有大量的第三方软件和硬件可应用于或被要求应用于Simulink。 Simulink是MATLAB中的一种可视化仿真工具，是一种基于MATLAB的框图设计环境，是实现动态系统建模、仿真和分析的一个软件包，被广泛应用于线性系统、非线性系统、数字控制及数字信号处理的建模和仿真中。Simulink提供了一个建立模型方块图的图形用户接口(GUI) ，这个创建过程只需单击和拖动鼠标操作就能完成，它提供了一种更快捷、直接明了的方式，而且用户可以立即看到系统的仿真结果。 Simulink®是用于动态系统和嵌入式系统的多领域仿真和基于模型的设计工具。对各种时变系统，包括通讯、控制、信号处理、视频处理和图像处理系统，Simulink提供了交互式图形化环境和可定制模块库来对其进行设计、仿真、执行和测试[1]。 2 设计原理
H.264编码算法的实现 在H.264编码具体实现过程中，采用了目前国际上应用最广泛的开源编码器X.264作为实现的基础。X.264和JM系列编码器、T.264编码器相比有着优秀的性能和出色效果。由于X.264没有提供直接的开发API，所以在本系统中的编码部分重新封装了X.264的编码API，便于软件系统的设计和使用。以下是本系统中H.264编码的具体实现过程： 1) RGB和YUV颜色空间的转换 在系统中通过Logitech摄像头获得的视频数据为RGB24格式，但是X.264的输入流为标准的YUV（4：2：0）的图像子采样格式。因此，在编码前需要将RGB颜色空间转换为YUV的颜色空间。实现的函数调用有InitLookupTable（）用于初始化色彩空间转换； RGB2YUV420（int x_dim, int y_dim, unsigned char *bmp, unsigned char *yuv, int flip）；用于实际的转换。由于人眼的生理特性，经过图像子采样后，实际的图像大小已经减小为采样前的1.5个样本点，即减小了一半的数据量。 2) 设置H.264编码参数 使用x264_param_default（x264_param_t *param）对当前需要编码的图像参数进行设置。包括数据帧数量（param .i_frame_total）、采样图像的长宽度和高度（param .i_width，param .i_height）、视频数据比特率(param .rc.i_bitrate) 、视频数据帧率（param .i_fps_num）等参数进行设置，以完成编码前预设置。 3) 初始化编码器 将上步中的设置作为编码器初始化的参数， x264_t*x264_encoder_open ( x264_param_t *param )。如果初始化失败将返回NULL，在这里需要对编码器初始化结果进行处理。 4) 分配编码空间 如果编码器初始化成功，则需要为本次处理分配内存空间 Void x264_picture_alloc（x264_picture_t *pic, int i_csp, int i_width, int i_height）。 5) 图像编码 将以上步骤初始化后的数据作为编码输入，使用下面的方法进行编码： int x264_encoder_encode( x264_t *h,x264_nal_t **pp_nal, int *pi_nal,x264_picture_t *pic_in,x264_picture_t *pic_out )；
数控车床刀架的设计
摘要 数控加工的加工精度高，生产率高，能减轻操作者劳动强度，改善劳动条件，有利于生产管理的现代化以及经济效益的提高。它的发展和运用，影响着制造业水平高低，实现生产过程的数控化，已经成为当今制造业的发展方向，所以非常值得我们去研究。 本设计通过对数控车床六工位自动控制刀架工作原理的分析，综合考虑刀架工作过程的优缺点，确定了设计方案，得到了最终设计的结果,也达到了预先设定的目的。本设计主要包括了数控车床刀架机构的主要部件，其中包括转位机构，刀架的定位机构，驱动伺服电机的选择，蜗轮蜗杆的设计，刀架主轴的结构设计等。最终得到常用的数控车床六工位刀架应满足的要求。 关键词:六工位；电动刀架
ABSTRACT With its high working accuracy and productivity, the numerical control processing can reduce the operators’ labor intensity, improve labor condition, and is thus advantageous in the modernization of manufacturing management as well as improvement of economic benefit. Hence, the development and the utilization the numerical control processing play a role and become the development direction in the advancement of manufacturing industry. Based on the analysis of operating principle and process of six-station automatic control knife rest of numerically controlled lathe, this paper determines its solution approach and conclusion. The paper first discusses how to choose such critical pieces of the knife rest of numerically controlled lathe as indexing mechanism, positioning mechanism, drive servo motors, and then discusses the design of worm gear, worm drive, and the structure of principle axis of the knife rest, etc.. The paper then concludes the requirements of common six-station automatic control cutter of numerically controlled lathe. Key words: six-location; electronic knife rest
伺服电机编码器 伺服电机编码器是安装在伺服电机上用来测量磁极位置和伺服电机转角及转速的一种传感器，从物理介质的不同来分，伺服电机编码器可以分为光电编码器和磁电编码器，另外旋转变压器也算一种特殊的伺服编码器，市场上使用的基本上是光电编码器，不过磁电编码器作为后起之秀，有可靠，便宜，抗污染等特点，有赶超光电编码器的趋势。 基本信息 ?中文名称 伺服电机编码器 ?OC输出 三极管输出 ?推挽输出 接口连接方便 ?分类 abz uvw 目录1原理 2输出信号 3分类 4正余弦 5维修更换 6注意事项 7选型注意 8订货代码 原理 伺服编码器这个基本的功能与普通编码器是一样的，比如绝对型的有A,A反，B，B反，Z，Z反等信号，除此之外，伺服编码器还有着跟普通编码器不同的地方，那就是伺服电机多数为同步电机，同步电机启动的时候需要知道转子的磁极位置，这样才能够大力矩启动伺服电机，这样需要另外配几路信号来检测转子的当前位置，比如增量型的就有UVW等信号，正因为有了这几路检测转子位置的信号，伺服编码器显得有点复杂了，以致一般人弄不懂它的道理了，加上有些厂家故意掩遮一些信号，相关的资料不齐全，就更加增添了伺服电机编码器的神秘色彩。
由于A、B两相相差90度，可通过比较A相在前还是B相在前，以判别编码器的正转与反转，通过零位脉冲，可获得编码器的零位参考位。 编码器码盘的材料有玻璃、金属、塑料，玻璃码盘是在玻璃上沉积很薄的刻线，其热稳定性好，精度高，金属码盘直接以通和不通刻线，不易碎，但由于金属有一定的厚度，精度就有限制，其热稳定性就要比玻璃的差一个数量级，塑料码盘是经济型的，其成本低，但精度、热稳定性、寿命均要差一些。 分辨率-编码器以每旋转360度提供多少的通或暗刻线称为分辨率，也称解析分度、或直接称多少线，一般在每转分度5~10000线。 输出信号 1、OC输出:就是平常说的三极管输出，连接需要考虑输入阻抗和电路回路问题. 2、电压输出:其实也是OC输出一种格式，不过置了有源电路. 3、推挽输出:接口连接方便，不用考虑NPN和PNP问题. 4、差动输出:抗干扰好，传输距离远，大部分伺服编码器采用这种输出. 分类 增量编码除了普通编码器的ABZ信号外，增量型伺服编码器还有UVW信号，国产和早期的进口伺服大都采用这样的形式，线比较多。 增量式编码器以转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。 解决的方法是增加参考点，编码器每经过参考点，将参考位置修正进计数设备的记忆位置。在参考点以前，是不能保证位置的准确性的。为此，在工控中就有每次操作先找参考点，开机找零等方法。 比如，打印机扫描仪的定位就是用的增量式编码器原理，每次开机，我们都能听到噼哩啪啦的一阵响，它在找参考零点，然后才工作。 这样的方法对有些工控项目比较麻烦，甚至不允许开机找零(开机后就要知道准确位置)，于是就有了绝对编码器的出现。
标定现场编码器 因为现场编码器所使用地点不同，标定方法不尽相同，但原理相同。此处以轧机入口侧导板 编码器为例讲解。所谓标定是指对图1中红线框中的数值进行设定使得现场的位移变化量与 程序中的位移变化量相同（误差允许范围内）。标定后的值记为β，标定前的经验值记为α。 图1 1.程序中设定 ?现在程序中对所标定参数进行设定（经验值）。 ?设定位置如图2红线框所示 图2 设定值与图2中的蓝线框中的数值有关，如果是蓝线框是100则红线框为两位数， 如果蓝线框是1000则红线框为三位数，设定方法为双击，在对话框中Device栏中 进行输入数值。此处经验值为140记为α。 2.现场测量 ?在现场设备上确定一个测量的基准点（用胶带贴在设备上，在上划线作为每次测量的基准） ?移动现场设备，先进行一次点动，移动量不用很大确保以后的移动方向与此次点动方向相同（减小误差） ?移动现场设备，测量移动距离，记录为L1（473mm） ?在程序中查看程序中的移动量，查看位置如图红线框所示（有多处与此处数值相同）。 记录为S1（565.7mm）。
?再次移动现场设备（与上次方向相同）测量移动距离记录为L2（599mm）。 ?再此查看程序相同位置记录数据为S2（726.8mm）。 3.计算 ①ΔL=|L2‐L1|=126mm ②ΔS=|S2‐S1|=161.1mm ③β=ΔL÷ΔS×α=109.49 经过计算β值为109.49，现场实际测量不免有误差，多测几组（测量计算方法相同） 进行比较，得出最后结果此处给出结果β值为110。 4.验证 让设备移动较大距离（尽量减小误差），测得L1、S1、L2、S2，计算得出ΔL、ΔS比较 俩数值是否相同（误差允许范围）因为现场测量工具粗糙，此处认为误差在0.1mm即 为相同。
目录 摘要 (4) 引言 (5) 第一章、数控车床的分类 (6) 1.1、按车床主轴位置分类 (6) 1.2、按加工零件的基本类型分类 (7) 1.3、按刀架数量分类 (7) 1.4、按功能分类 (7) 第二章、数控车床刀架的概况 (8) 2.1刀架的产生 (8) 2.2刀架基本结构 (9) 2.3刀架的分类 (9) 2.4刀架的几种典型结构 (10) 2.5、刀架工作原理 (12) 第三章、数控车床刀架的PLC控制 (15) 3.1、可编程逻辑控制器（PLC）的作用 (15) 3.2、可编程逻辑控制器（PLC）的组成 (15) 第四章、自动换刀的电器控制 (16) 4.1、刀架电气控制系统 (16) 4.2自动换刀的电气控制线路 (19)
第五章、数控车床自动换刀PLC控制 (21) 5.1、电气设计要求 (21) 5.2、PLC编程的基本步骤及基本编程 (22) 5.3、电动刀架PLC控制 (25) 第六章、数控车床刀架故障与诊断 (28) 6.1故障分析 (28) 总结 (32) 摘要 数控车床又称为 CNC车床，即计算机数字控制车床，是目前国内使用量最大，覆盖面最广的一种数控机床，约占数控机床总
数的25%。数控机床是集机械、电气、液压、气动、微电子和信息等多项技术为一体的机电一体化产品。是机械制造设备中具有高精度、高效率、高自动化和高柔性化等优点的工作母机。 数控机床的技术水平高低及其在金属切削加工机床产量和总拥有量的百分比是衡量一个国家国民经济发展和工业制造整体水平的重要标志之一。数控车床是数控机床的主要品种之一，它在数控机床中占有非常重要的位置，几十年来一直受到世界各国的普遍重视并得到了迅速的发展。 数控车床、车削中心，是一种高精度、高效率的自动化机床。它具有广泛的加工艺性能，可加工直线圆柱、斜线圆柱、圆弧和各种螺纹。具有直线插补、圆弧插补各种补偿功能，并在复杂零件的批量生产中发挥了良好的经济效果。 为了完成不同工序的加工工艺，加工时需要很多刀具，必须配有自动换刀装置。自动换刀装置的功能就是储备一定数量的刀具并完成刀具的自动交换，同时具有换刀时间短，刀具重复定位精度高，结构紧凑及安全可靠等特点。 引言 电动刀架是数控车床重要的传统结构，由于该类刀架采用全电控制，无需另加液压或气动等其它动力源，故对简化机床控制的复杂程
雒补清关于西门子伺服电机内置编码器的正确安装方法 一、工作内容 1、这项技术适用于对德国西门子伺服电机（型号为1FT603-1FT613， 1FK604-1FK610）内置编码器损坏后的安装、调试，配置的增量型编码器为德国海德汉公司的ERN1387.001/020, 绝对值编码器为海德汉公司EQN1325.001。 2、使用工具公制内六方扳手一套，自制专用工具一个，十字改锥及一 字改锥各一把，梅花改锥6件套。 3、可解决的问题对有故障的西门子伺服电机进行修理或更换损坏的 伺服电机内置编码器，做到修旧利废，节约维修费用。 二、操作方法 1、该操作方法和一般操作方法的区别 在数控机床配置的西门子数控系统中，驱动电机分主轴电机和伺服电机两种。当电机定子、转子、轴承有故障或其电机内置编码器损坏时，我们都需要对编码器拆卸进行修理或更换。对主轴电机来说，更换或安装编码器只要用专用工具将其安装到相应位置就可以试车了，不需要调整电机轴或编码器的角度及位置。但对伺服电机来说，则必须按照编码器的安装要求，严格执行安装步骤。只要安装过程中出一点差错，就会出现编码器方面的报警而不能起动机床或出现飞车事故，导致电机报废或机械部件损坏。因此正确安装非常重要。 2、该项技术的操作步骤 2.1拆卸损坏的编码器 关掉机床电源，解掉伺服电机的电源电缆及反馈电缆，把电机从机床
上拆下来放到工作台案上，用内六方扳手去掉电机端盖上的四条螺栓，打开端盖，先卸下编码器盖，拔下编码器上的插接电缆，用十字改锥卸下支持盘上的两条小螺丝，用内六方扳手卸出编码器中心孔内的螺栓，然后用自制专用工具把编码器从电机轴上顶出来。这样第一步工作即告完成。 图1自制专用工具尺寸图 2.2安装海德汉公司ERN1387.001/020或EQN1325.001编码器 2.2.1先安装支持盘 不同型号的电机，其支持盘的外形也不一样，如图2和图3，这由购买的备件提供。用4条M2.5*6的小螺丝将支持盘安装到编码器的轴端。注意事项：确保支持盘面和编码器的底面间距为 5.2mm或12mm。 1.支持盘 2.编码器 图2 1FT606-1FT613/1FK606-1FK613电机内置编码器的支持盘
课程设计 课程名称: 通信原理 设计题目：DPCM通信系统设计 学院：电力学院 专业：智能电网信息工程 班级：00000000000 姓名：0000 学号：00000000000 成绩： 指导教师：00000 日期：2020 年6月22日—2020 年6月29日
课程设计成绩考核表
设计说明 首先安装MATLAB软件，然后熟悉软件环境以及各个模块并利用MATLAB集成环境下的Simulink仿真平台，建立一个很小的系统，用示波器观察正弦波信号的平方的波形；理解DPCM编码及解码原理图并根据DPCM编解码原理图设计一个DPCM 编码与解码系统；改变不同模块的数据并用示波器观察编码与解码前后的信号波形；最后根据运行结果和波形来分析该系统性能，从而更深入地掌握DPCM编码与解码系统的相关知识使自己受益。 关键词：差分脉冲编码调制；编码；解码
1 绪论 (1) 1.1 课程设计意义 (2) 1.2课程设计的步骤 (2) 1.3 课程设计要求 (2) 2 DPCM通信原理的介绍 (3) 2.1 预测编码简介 (3) 2.2 DPCM的基本原理 (4) 2.3 差分脉冲编码调制原理及性能 (4) 3 Simulink仿真过程分析 (7) 3.1 Simulink仿真建模 (7) 3.2 DPCM编码与解码的参数设置 (7) 3.3仿真结果的分析 (11) 4 程序仿真 (12) 4.1仿真程序 (12) 4.2仿真程序运行结果 (12) 结论......................................................................................................... 错误!未定义书签。参考文献.. (14)
maxon motor maxon motor control Encoder HEDL 550_Technical Documentation April 2000 edition The latest edition of these operating instructions may also be found in the internet under:https://www.doczj.com/doc/2a11891540.html,/Service&Support/Downloads/Tacho.htm Encoder Line Drivers Technical Data HEDL-550X/554X HEDL-556X/557X HEDL-560X/564X HEDL-9000/9100/9200HEDL-9040/9140 HEDL-9060/9160/9260HEDL-9061/9161 Features ? Available on Both Encoder Modules (HEDS-9000Series) and Encoder Kit Housings (HEDS-5500Series) ? Complementary Outputs ? Industry Standard Line Driver IC ? Single 5 V Supply ? Onboard Bypass Capacitor ? 70°C and 100°C Versions Available Description Line Drivers are available for the HEDS-55XX/56XX series and the HEDS-9000/9100/9200/9040/ 9140 series encoders. The line driver offers enhanced perform-ance when the encoder is used in noisy environments, or when it is required to drive long distances.The 70°C version utilizes an industry standard line driver IC (26LS31) which provides comple-mentary outputs for each encoder channel. The 100°C version utilizes an industry standard line driver IC, 26C31, which provides complementary outputs for each encoder channel. Thus, the output of the line driver encoder is A, A, B, B and I/I for three channel versions. Suggested line receivers are 26LS32 and 26LS33. For additional information, please refer to: HEDS-5500/5540/5600/5640data sheet, HEDS-90X0/91X0/92X0 data sheets, HEDS-9000 series extended resolution data sheet, and 26LS31 data sheet.Device Characteristics ESD WARNING: NORMAL HANDLING PRECAUTIONS SHOULB BE TAKEN TO AVOID STATIC DISCHARGE also refer to: https://www.doczj.com/doc/2a11891540.html,/motion/hedl550x.html
各种编码器的调零方法 增量式编码器的相位对齐方式 增量式编码器的输出信号为方波信号，又可以分为带换相信号的增量式编码器和普通的增量式编码器，普通的增量式编码器具备两相正交方波脉冲输出信号A和B，以及零位信号Z；带换相信号的增量式编码器除具备ABZ输出信号外，还具备互差120度的电子换相信号UVW，UVW各自的每转周期数与电机转子的磁极对数一致。带换相信号的增量式编码器的UVW电子换相信号的相位与转子磁极相位，或曰电角度相位之间的对齐方法如下： 1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置； 2.用示波器观察编码器的U相信号和Z信号； 3.调整编码器转轴与电机轴的相对位置； 4.一边调整，一边观察编码器U相信号跳变沿，和Z信号，直到Z信号稳定在高电平上（在此默认Z信号的常态为低电平），锁定编码器与电机的相对位置关系； 5.来回扭转电机轴，撒手后，若电机轴每次自由回复到平衡位置时，Z信号都能稳定在高电平上，则对齐有效。 撤掉直流电源后，验证如下： 1.用示波器观察编码器的U相信号和电机的UV线反电势波形； 2.转动电机轴，编码器的U相信号上升沿与电机的UV线反电势波形由低到高的过零点重合，编码器的Z信号也出现在这个过零点上。 上述验证方法，也可以用作对齐方法。 需要注意的是，此时增量式编码器的U相信号的相位零点即与电机UV线反电势的相位零点对齐，由于电机的U相反电势，与UV线反电势之间相差30度，因而这样对齐后，增量式编码器的U相信号的相位零点与电机U相反电势的-30度相位点对齐，而电机电角度相位与U相反电势波形的相位一致，所以此时增量式编码器的U相信号的相位零点与电机电角度相位的-30度点对齐。 将编码器的U相信号零点与电机电角度的零点直接对齐，为达到此目的，可以： 1.用3个阻值相等的电阻接成星型，然后将星型连接的3个电阻分别接入电机的UVW三相绕组引线； 2.以示波器观察电机U相输入与星型电阻的中点，就可以近似得到电机的U相反电势波形； 3.依据操作的方便程度，调整编码器转轴与电机轴的相对位置，或者编码器外壳与电机外壳的相对位置； 4.一边调整，一边观察编码器的U相信号上升沿和电机U相反电势波形由低到高的过零点，最终使上升沿和过零点重合，锁定编码器与电机的相对位置关系，完成对齐。 由于普通增量式编码器不具备UVW相位信息，而Z信号也只能反映一圈内的一个点位，不具备直接的相位对齐潜力，因而不作讨论。 绝对式编码器的相位对齐方式 绝对式编码器的相位对齐对于单圈和多圈而言，差别不大，其实都是在一圈内对齐编码器的检测相位与电机电角度的相位。早期的绝对式编码器会以单独的引脚给出单圈相位的最高位的电平，利用此电平的0和1的翻转，也可以实现编码器和电机的相位对齐，方法如下：1.用一个直流电源给电机的UV绕组通以小于额定电流的直流电，U入，V出，将电机轴定向至一个平衡位置； 2.用示波器观察绝对编码器的最高计数位电平信号；
自动回转刀架的工作原理 自动回转刀架的换刀流程如图2.1所示。 图2.1自动回转刀架的换刀流程 图2.2表示自动回转刀架在换刀过程中有关的销的位置。其中上部的圆柱销2和下部的反靠销6起着重要作用。 当刀架处于锁紧状态时,两销的情况如图a所示，此时反靠销6落在反靠圆盘7的十字槽内，上刀体4的端面齿和下刀的端面齿处于啮合状态（上下端面齿在图a中未画出）。 需要换刀时，控制系统发出刀架的转位信号，三相异步电动机正向旋转，通过蜗杆副带动螺杆正向转动，与螺杆配合的上刀体4逐渐抬起，上刀体4与下刀体之间的端面齿慢慢脱开；与此同时，上盖圆盘1也随着螺杆正向转动（上盖圆盘1通过圆柱销与螺杆联接），当转过约150度时，上盖圆盘1直槽的另一端转到圆柱销2的正上方，由于弹簧3的作用，圆柱销2落入直槽内，于是上盖圆盘1就通过圆柱销2使得上刀体4转动起来（此时端面齿已完全脱开），如图b所示。 上盖圆盘1、圆柱销2以及上刀体4在正转的过程中，反靠销6能够从反靠圆盘7中十字槽的左侧斜坡滑出，而不影响上刀体4寻找刀位时的正向转动，如图c所示。 上刀体4带动磁铁转到需要的刀位时，发信盘上对应的霍尔元件输出低电平信号，控制系统收到后，立即控制刀架电动机反转，上盖圆盘1通过圆柱销2带动上刀体4开始反转，反靠销6马上就会落入反靠圆盘7的十字槽内，至此，完成粗定位，如图d所示。此时反靠销6从反靠圆盘7的十字槽内爬不上来，于是上刀体4停止转动，开始下降，而上盖圆盘1继续反转，其直槽的左侧斜坡将圆柱销2的头部压入上刀体4的销孔内，之后，上盖圆盘1的下表面开始与圆柱销2的头部滑动。在些期间，上、下刀本的端面齿逐渐啮合，实现定位，经过设定的延时时间后，刀架电动机停转，整个换刀过和结束。
实验四DPCM和PCM系统的量化噪声 一、[实验目的] (1) 了解脉冲编码调制的原理。 (2) 了解均匀量化、非均匀量化的原理。 (3) 掌握均匀量化的缺点、非均匀量化的优点，从感性上知道为什么要引入非均匀量化。 (4) 了解增量调制的原理和特点。 (5) 学会用MATLAB 软件进行增量调制( ΔM)仿真实验。 二、[实验器材] 1．计算机一台 三、[实验原理] (1)图1 为PCM 系统的原理框图。由该图及所学知识可知，PCM 系统主要由抽样、量化和编码3部分组成。 1) 抽样 根据抽样定理，若x (t)表示信号源发出的样本函数，抽样器以抽样率fs ≥fm采得样值，则可以由样值无失真恢复原始信号，这里m f 是x(t)频谱中的最高频率。 2) 量化 每个信号样值量化成2^L个幅度电平之一，L是样值量化后的二进制位数。 对于均匀量化器，输出电平标定为，对应的输入信号幅度范围是 ，这里的Δ是步长，它的值是量化范围与量化级数的商。 图1 3) 编码 编码器根据PCM 编码规则将量化值数字化。编码方法也是多种多样的，现有的编码方法中，若按编码的速度来分大致可分为低速编码和高速编码两大类。通信中一般都采用第二类。编码器的种类大体上可以归结为3 种：逐次比较型、折叠级联型和混合型。经过信道传输的二进制码按照与上面3 步相反的逆过程进行解码、扩张和滤波得到输出信号。 (2)增量调制( ΔM)是在PCM 方式的基础上发展而来的另一种模拟信号数字化的方法。ΔM可以看成是DPCM 的一种简化形式，它们都是用二进制形式去表示模拟信号的方法。
在增量调制方式下，采用1比特量化器，即用1 位二进制码传输样值的增量信息，预测器是一个单位延迟器，延迟一个采样时间间隔。预测滤波器的分子系数向量是[0，1]，分母系数为1。当前样值与预测器输出的前一样值进行比较，如果其差值大于零，则发1 码，如果小于零，则发0 码。 四、[实验内容] 使用抽样量化编码器和DPCM编码器分别对同一正弦信号进行量化和编码 五、[实验结果] PCM实验程序代码： 1) 连续信号的均匀量化的主程序 t=[0:0.01:10]; a=sin(t); [sqnr8,aquan8,code8]=u_pcm(a,8); [sqnr16,aquan16,code16]=u_pcm(a,16); sqnr8 %N=8 时的信号量化噪声比 sqnr16 %N=16 时的信号量化噪声比 % 信号波形及其量化后的曲线 plot(t,a,'-',t,aquan8,'-.',t,aquan16,'-',t,zeros(1,length(t))); legend('信号波形','8电平量化','16电平量化','Location','SouthEast') Array 012345678910
数控刀架的类型功能及其基本要求 按换刀方式的不同，数控车床的刀架系统主要有回转刀架、排式刀架和带刀库的自动换刀装置等多种形式，下面对这三种形式的刀架作简单的介绍。 1. 排式刀架 排式刀架一般用于小规格数控车床，以加工棒料或盘类零件为主。其结构形式为： 夹持着各种不同用途刀具的刀夹沿着机床的X坐标轴方向排列在横向滑板上。这种刀架在刀具布置和机床调整等方面都较为方便，可以根据具体工件的车削工艺要求，任意组合各种不同用途的刀具，一把刀具完成车削任务后，横向滑板只要按程序沿X轴移动预先设定的距离后，第二把刀就到达加工位置，这样就完成了机床的换刀动作。这种换刀方式迅速省时，有利于提高机床的生产效率。 2. 回转刀架 回转刀架是数控车床最常用的一种典型换刀刀架，一般通过液压系统或电气来实现机床的自动换刀动作，根据加工要求可设计成四方、六方刀架或圆盘式刀架，并相应地安装4把、6把或更多的刀具。显恒数控回转刀架的换刀动作可分为刀架抬起、刀架转位和刀架锁紧等几个步骤。它的动作是由数控系统发出指令完成的。回转刀架根据刀架回转轴与安装底面的相对位置，分为立式刀架和卧式刀架两种。 3. 带刀库的自动换刀装置 上述排刀式刀架和回转刀架所安装的刀具都不可能太多，即使是装备两个刀架，对刀具的数目也有一定限制。当由于某种原因需要数量较多的刀具时，应采用带刀库的自动换刀装置。带刀库的自动换刀装置由刀库和刀具交换机构组成。 数控刀架的功能及其基本要求 数控机床上的刀架是安放刀具的重要部件，许多刀架还直接参与切削工作，如卧式车床上的四方刀架，转塔车床的转塔刀架，回轮式转塔车床的回轮刀架，自动车床的转塔刀架和天平刀架等。这些刀架既安放刀具，而且还直接参与切削，承受极大的切削力作用，所以它往往成为工艺系统中的较薄弱环节。随着自动化技术的发展，机床的刀架也有了许多变化，特别是数控车床上采用电(液)换位的自动刀架，有的还使用两个回转刀盘。显恒数控加工中心则进一步采用了刀库和换刀机械手，定现了大容量存储刀具和自动交换刀具的功能，这种刀库安放刀具的数量从几十把到上百把，自动交换刀具的时间从十几秒减少到几秒甚至零点几秒。因此，刀架的性能和结构往往直接影响到机床的切削性能、切削效率和体现了机床的设计和制造技术水平。 基本要求： 1）换刀时间短，以减少非加工时间。 2）减少换刀动作对加工范围的干扰。 3）刀具重复定位精度高。 4）识刀、选刀可靠，换刀动作简单可靠。 5）刀库刀具存储量合理。 6）刀库占地面积小，并能与主机配合，使机床外观协调美观。 7）刀具装卸、调整、维修方便，并能得到清洁的维护。

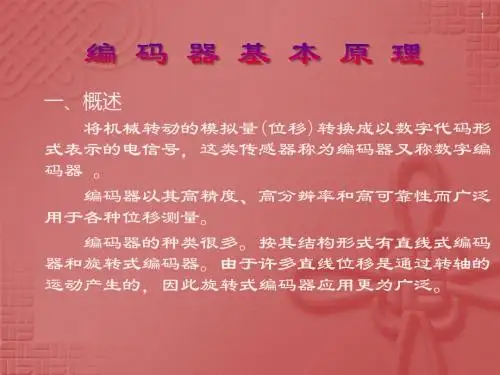

编码器的工作原理及作用：它是一种将旋转位移转换成一串数字脉冲信号的旋转式传感器，这些脉冲能用来控制角位移，如果编码器与齿轮条或螺旋丝杠结合在一起，也可用于测量直线位移。 编码器产生电信号后由数控制置CNC、可编程逻辑控制器PLC、控制系统等来处理。这些传感器主要应用在下列方面：机床、材料加工、电动机反馈系统以及测量和控制设备。在ELTRA编码器中角位移的转换采用了光电扫描原理。读数系统是基于径向分度盘的旋转，该分度由交替的透光窗口和不透光窗口构成的。此系统全部用一个红外光源垂直照射，这样光就把盘子上的图像投射到接收器表面上，该接收器覆盖着一层光栅，称为准直仪，它具有和光盘相同的窗口。接收器的工作是感受光盘转动所产生的光变化，然后将光变化转换成相应的电变化。一般地，旋转编码器也能得到一个速度信号，这个信号要反馈给变频器，从而调节变频器的输出数据。故障现象：1、旋转编码器坏（无输出）时，变频器不能正常工作，变得运行速度很慢，而且一会儿变频器保护，显示“PG 断开”...联合动作才能起作用。要使电信号上升到较高电平，并产生没有任何干扰的方波脉冲，这就必须用电子电路来处理。编码器pg接线与参数矢量变频器
与编码器pg之间的连接方式,必须与编码器pg的型号相对应。一般而言,编码器pg型号分差动输出、集电极开路输出和推挽输出三种,其信号的传递方式必须考虑到变频器pg卡的接口,因此选择合适的pg卡型号或者设置合理. 编码器一般分为增量型与绝对型，它们存着最大的区别：在增量编码器的情况下，位置是从零位标记开始计算的脉冲数量确定的，而绝对型编码器的位置是由输出代码的读数确定的。在一圈里，每个位置的输出代码的读数是唯一的；因此，当电源断开时，绝对型编码器并不与实际的位置分离。如果电源再次接通，那么位置读数仍是当前的，有效的；不像增量编码器那样，必须去寻找零位标记。 现在编码器的厂家生产的系列都很全，一般都是专用的，如电梯专用型编码器、机床专用编码器、伺服电机专用型编码器等，并且编码器都是智能型的，有各种并行接口可以与其它设备通讯。 编码器是把角位移或直线位移转换成电信号的一种装置。前者成为码盘，后者称码尺．按照读出方式编码器可以分为接触式和非接触式两种．接触式采用电刷输出，一电刷接触导电区或绝缘区来表示代码的状态是“１”还是“０”；非接触式的接受敏感元件是光敏
