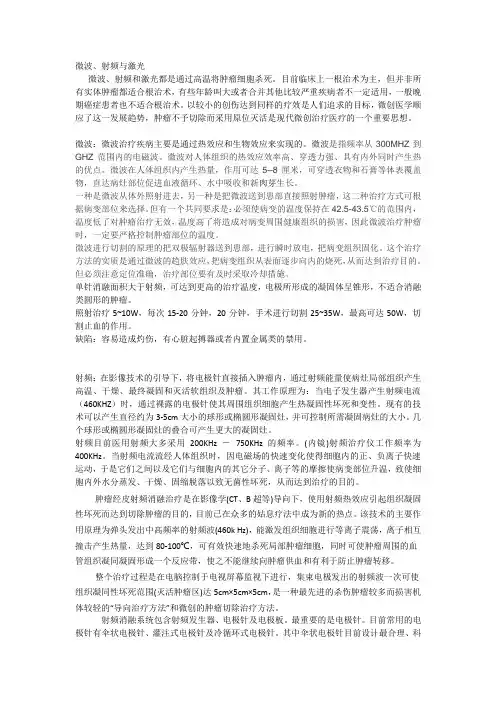

微波、射频与激光
微波、射频和激光都是通过高温将肿瘤细胞杀死。目前临床上一根治术为主，但并非所有实体肿瘤都适合根治术，有些年龄叫大或者合并其他比较严重疾病者不一定适用，一般晚期癌症患者也不适合根治术。以较小的创伤达到同样的疗效是人们追求的目标，微创医学顺应了这一发展趋势，肿瘤不予切除而采用原位灭活是现代微创治疗医疗的一个重要思想。
微波：微波治疗疾病主要是通过热效应和生物效应来实现的。是指频率从300MHZ到GHZ 范围内的电磁波。微波对人体组织的热效应效率高、穿透力强、具有内外同时产生热的优点。微波在人体组织内产生热量，作用可达5--8厘米，可穿透衣物和石膏等体表覆盖物，直达病灶部位促进血液循环、水中吸收和新生长。
一种是微波从体外照射进去，另一种是把微波送到患部直接照射肿瘤，这二种治疗方式可根据病变部位来选择。但有一个共同要求是：必须使病变的温度保持在的范围内，温度低了对肿瘤治疗无效，温度高了将造成对病变周围健康组织的损害，因此微波治疗肿瘤时，一定要严格控制肿瘤部位的温度。
微波进行切割的原理的把双极辐射器送到患部，进行瞬时放电，把病变组织固化。这个治疗方法的实质是通过微波的趋肤效应，把病变组织从表面逐步向内的烧死，从而达到治疗目的。但必须注意定位准确，治疗部位要有及时采取冷却措施。
单针消融面积大于射频，可达到更高的治疗温度，电极所形成的凝固体呈锥形，不适合消融类圆形的肿瘤。
照射治疗5~10W，每次15-20分钟，20分钟，手术进行切割25~35W，最高可达50W，切割止血的作用。
缺陷：容易造成灼伤，有心脏起搏器或者内置金属类的禁用。
射频：在影像技术的引导下，将电极针直接插入肿瘤内，通过射频能量使病灶局部组织产生高温、干燥、最终凝固和灭活软组织及肿瘤。其工作原理为：当电子发生器产生射频电流（460KHZ）时，通过裸露的电极针使其周围组织细胞产生热凝固性坏死和变性。现有的技术可以产生直径约为3-5cm大小的球形或椭圆形凝固灶，并可控制所需凝固病灶的大小。几个球形或椭圆形凝固灶的叠合可产生更大的凝固灶。
射频目前医用射频大多采用200KHz －750KHz的频率。(内镜)射频治疗仪工作频率为400KHz。当射频电流流经人体组织时，因电磁场的快速变化使得细胞内的正、负离子快速运动，于是它们之间以及它们与细胞内的其它分子、离子等的摩擦使病变部位升温，致使细胞内外水分蒸发、干燥、固缩脱落以致无菌性坏死，从而达到治疗的目的。
肿瘤经皮是在(CT、B超等)导向下，使用射频热效应引起组织凝固性坏死而达到切除肿瘤的目的，目前已在众多的中成为新的热点。该技术的主要作用原理为弹头发出中高频率的射频波(460k Hz)，能激发组织细胞进行等离子震荡，离子相互撞击产生热量，达到80-100℃，可有效快速地杀死局部，同时可使肿瘤周围的凝同凝固形成一个反应带，使之不能继续向肿瘤供血和有利于防止。
整个治疗过程是在电脑控制于电视屏幕监视下进行，集束电极发出的射频波一次可使组织凝同性坏死范围(灭活肿瘤区)达5cm×5cm×5cm，是一种最先进的杀伤肿瘤较多而损害机
体较轻的“导向治疗方法”和微创的肿瘤切除治疗方法。
射频消融系统包含射频发生器、电极针及电极板。最重要的是电极针。目前常用的电极针有伞状电极针、灌注式电极针及冷循环式电极针。其中伞状电极针目前设计最合理、科
学安全的一种（即RITA），其套针内藏有7-9根内芯，其中5根带有热敏电热耦可进行温度检测，这样可以精确调控温度，避免局部温度过高或过低而影响治疗。
适应症：肝脏肿瘤：射频消融最早应用在肝脏肿瘤的治疗上，一般情况允许下，肝内肿瘤数目可数（一般4个以下），单个大小找5cm以下疗效最好。
可用于良、恶性实体肿瘤，目前临床应用较多的是：、、乳腺癌。原发性肿瘤、转移性肿瘤、不能手术切除的晚期肿瘤、手术中探查发现不能完全切除的肿瘤、不能承受放疗化疗的肿瘤患者，均可接受。
肾脏肿瘤、前列腺肿瘤、以及一般的实体性肿瘤。子宫肌瘤
并发症：局部疼痛，感觉异常，周围组织热损伤大。
治疗在局麻下进行，治疗时间约1-2小时，患者可一边听音乐看电视，一边接受肿瘤消融治疗，安全系数较高，比较传统的肿瘤治疗方法，其费用低、痛苦小、恢复较快，术后观察1-3 天可出院。结合化疗或，可达到延长患者生命，提高，减轻患者痛苦的目的。
根据肿瘤大小选择个体化的射频消融针直径3cm以下的肿瘤可以选择第一代伞状多极针或单极针，但由于受温度传导影响，各种单极针损毁灶体积较小（如下图），3cm以上较大肿瘤损毁将不彻底，即使对肿瘤进行单极针分次多点损毁，也不能完全覆盖，对患者正常肺组织损伤也较大。直径3cm至5cm的肿瘤应选择二代多极针RITA公司研发的二代锚状多极针一次最大消融直径达5cm以上，因此适合5cm以下的所有肿瘤。直径5cm至7cm以上的肿瘤应选择最新第三代超级针经研究证明，如果用直径4cm球形损毁灶治疗一个直径7cm 的肿瘤，需要22个点才能完整地覆盖（实际操作困难）。用直径5cm球形损毁灶，也需要12个点。RITA公司最新研发第三代超级多极针，一次消融直径达7cm以上，并使用了特殊注射泵，使热传导更快更均匀，治疗时间大幅缩短，治疗大肿瘤效果更确切，病人更轻松不足：与其他所有的治疗方法一样，射频消融术也存在着不足之处，比如比较大的肿瘤是无法通过这种技术杀死的。大于5cm以上肿瘤射频消融的覆盖面不容易完全，残留肿瘤的比例高。这种病人首选应该是外科手术切除，如果是身体原因不能耐受手术是可以考虑作肝脏肿瘤射频治疗。另一个影响效果的原因是射频电极针穿剌的准确性，在理论上说在肿瘤的各部位分布的电极针的各点，在实际操作中受到各种因素的影响比如说位置不好，严重肝硬化结节对超声影像的判断，设备的原因等都直接影响穿剌的准确性，最后都对效果有影响。

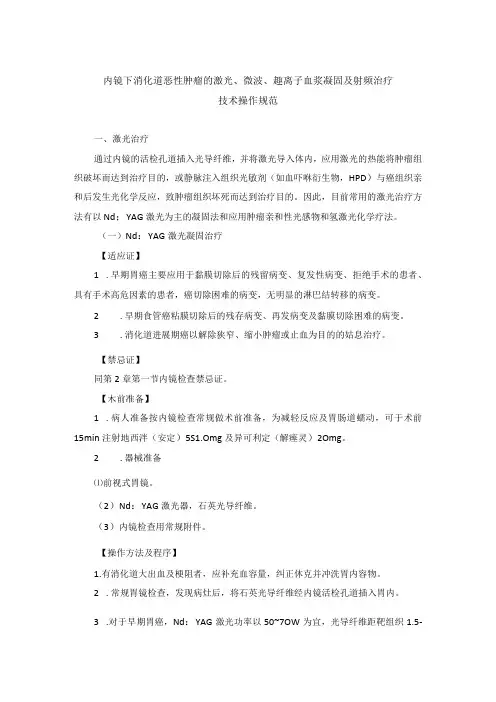

激光：
高强度聚焦超声（HIFU）海扶刀：这种治疗是在B超引导下对体内肿瘤实施三维适形扫描治疗，就好比是一把在体外操作，对体内肿瘤组织进行“切除”的“手术刀”。其原理类似太阳灶聚焦阳光在焦点处产生巨大能量，将超声波聚焦在特定靶区组织，瞬间达到65-100摄氏度高温，破坏肿瘤组织，在组织病理学上表现为凝固性坏死。治疗时无创伤，不开刀，不流血，安全性高，无需麻醉，治疗时间一般一个小时即可完成一次治疗，术后即可下地，可于门诊治疗。常用：子宫肌瘤及各种实体瘤。适用于、、、盆腹腔复发及转移性实质包块，胰腺癌，等的治疗。
不足：受呼吸的影像，靶点可发生移位，造成肿瘤外正常组织的损伤，也可造成肿瘤的不完全消融。
高强度聚焦是上世纪40年代兴起的一项超声外科治疗技术，它通过一定的聚焦方式，将发出的超声能量聚焦于人体，在组织内形成一个声强较高的区域———焦域，使其中的组织在—5秒内温度达到70℃以上，致使这些组织细胞凝固坏死而又不损伤焦域外的正常组织，从而进行治疗。这种非侵入性的治疗方法避免了放疗、化疗的毒副作用及放射性积累问题，同时可避免手术的痛苦和伤害，特别适用于深部病灶和不适于手术的病人。
射频/微波的特点: 1.频率高 2.波长短 3.大气窗口 4.分子谐振 微波频率：3003000 波长：0.11m 独特的特点：的波长与自然界物体尺寸相比拟 在波段，由于导体的趋肤效应、介质损耗效应、电磁感应等影响，期间区域不再是单纯能量的集中区，而呈现分布特性。 长线概念：通常把导线（传输线）称为长线，传统的电路理论已不适合长线！系统的组成： 传输线：传输信号 微波元器件：完成微波信号的产生、放大、变换等和功率的分配、控制及滤波天线：辐射或接收电磁波 微波、天线与电波传播的关系：（简答） 微波： 对象：如何导引电磁波在微波传输系统中的有效传输 目的：希望电磁波按一定要求沿微波传输系统无辐射的传输； 天线 任务：将导行波变换为向空间定向辐射的电磁波，或将在空间传播的电磁波变为微波设备中的导行波 作用：1.有效辐射或接收电磁波；2.把无线电波能量转换为导行波能量 电波传播 分析和研究电波在空间的传播方式和特点 常用传输线机构：矩形波导共面波导同轴线带状线 微带线槽线
分析方法 场分析法：麦克斯韦方程满足边界条件的波动解传输线上电磁场表达式分析传输特性 等效电路法：传输线方程满足边界条件的电压电流波动方程的解沿线等效电压电流表达式分析传输特性 称为传输线的特性阻抗 特性阻抗Z0通常是个复数, 且与工作频率有关。 它由传输线自身分布参数决定而与负载及信源无关, 故称为特性阻抗 对于均匀无耗传输线, 0, 传输线的特性阻抗为 此时, 特性阻抗Z0为实数, 且与频率无关。 常用的平行双导线传输线的特性阻抗有250Ω, 400Ω和600Ω三种。 常用的同轴线的特性阻抗有50 Ω 和75Ω两种。 均匀无耗传输线上任意一点的输入阻抗与观察点的位置、传输线的特性阻抗、终端负载阻抗及工作频率有关, 且一般为复数, 故不宜直接测量。 无耗传输线上任意相距λ /2处的阻抗相同, 一般称之为λ /2重复性。 传输线上电压和电流以波的形式传播, 在任一点的电压或电流均由沿方向传播的行波（称为入射波）和沿方向传播的行波（称为反射波）叠加而成。 传播常数γ: α为衰减常数, 单位为 β为相移常数 对于均匀无耗传输线来说, 由于β与ω成线性关系, 故导行波的相速与频率无关, 也称为无色散波。当传输线有损耗时, β不再与ω成线性关系, 使相速υp 与频率ω有关,这就称为色散特性。 定义传输线上任意一点 z 处的反射波电压（或电流）与入射波电压（或电流）0L Z C =)j /()j (0C G L R Z ωω++=β ωωγj )j )(j (+=++≈a C G L R
