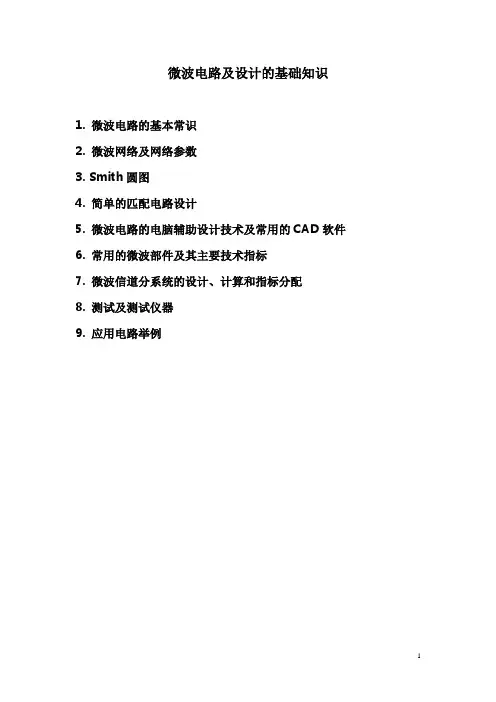

微波电路及设计的基础知识
1. 微波电路的基本常识
2. 微波网络及网络参数
3. Smith圆图
4. 简单的匹配电路设计
5. 微波电路的计算机辅助设计技术及常用的CAD软件
6. 常用的微波部件及其主要技术指标
7. 微波信道分系统的设计、计算和指标分配
8. 测试及测试仪器
微波电路及其设计
1.概述
所谓微波电路，通常是指工作频段的波长在10m～1cm(即30MHz～30GHz)之间的电路。此外，还有毫米波（30～300GHz）及亚毫米波（150GHz～3000GHz）等。
实际上，对于工作频率较高的电路，人们也经常称为“高频电路”或“射频（RF）电路”等等。
由于微波电路的工作频率较高，因此在材料、结构、电路的形式、元器件以及设计方法等方面，与一般的低频电路和数字电路相比，有很多不同之处和许多独特的地方。
作为一个独立的专业领域，微波电路技术无论是在理论上，还是在材料、工艺、元器件、以及设计技术等方面，都已经发展得非常成熟，并且应用领域越来越广泛。
另外，随着大规模集成电路技术的飞速发展，目前芯片的工作速度已经超过了1GHz。在这些高速电路的芯片、封装以及应用电路的设计中，一些微波电路的设计技术也已得到了充分的应用。以往传统的低频电路和数字电路，与微波电路之间的界限将越来越模糊，相互间的借鉴和综合的技术应用也会越来越多。
2.微波电路的基本常识
2.1 电路分类
2.1.1 按照传输线分类
微波电路可以按照传输线的性质分类，如：
图1 微带线
图2 带状线
图3 同轴线
图4 波导
图5 共面波导
2.1.2 按照工艺分类
微波混合集成电路：采用分离元件及分布参数电路混合集成。
微波集成电路（MIC）：采用管芯及陶瓷基片。
微波单片集成电路（MMIC）：采用半导体工艺的微波集成电路。
图6微波混合集成电路示例
图7 微波集成电路（MIC）示例
图8微波单片集成电路（MMIC）示例
2.1.3 微波电路还可以按照有源电路和无源电路分类。其中，有源电路包括放大器、振荡器等；无源电路包括分路器、耦合器、移相器、开关、混频器和滤波器等。
2.2 常用的微波传输线电路元件和不连续性元件
图9 传输线段
图10 耦合线
图11 开路线
图12 短路线
图13 直角拐弯线
图14 阶梯线
图15 渐变线
图16 缝隙
图17 T型结
图18 十字结
其他还有一些如扇形线、Lange耦合器、交指电容和螺旋电感等等。
2.3 常用的微波元器件
这里主要介绍一些常用的贴装无源器件和微波半导体器件。
图19 片状叠层电容及单层电容
图20 片状叠层电感及线绕电感
图21 片状电阻
图22 贴装可调电容
图23 贴装电位器
图24 微波二极管（封装及芯片）
图25 微波三极管和场效应晶体管（封装及芯片）
图26 微波单片集成电路（MMIC）（封装及芯片）
2.4 常用的微波介质基片
我们经常使用的微波介质材料如表1所示。
表1 几种经常使用的微波介质材料
RT/duroid? Series RO4000? Series TMM? Series 图27 Rogers公司生产的几种微波介质基片
注：我司主要使用4350B，FR4电路板。一般在1.5GHZ且功率小的时候用FR4,高于1.5GHZ或者大功率的时候考虑4350B。
3. 微波网络及网络参数
3.1 具有特定内容（含义）的特殊微波网络
3.1.1 平行耦合线定向耦合器
图28平行耦合线定向耦合器3.1.2 兰格（Lange）定向耦合器
图29 Lange定向耦合器3.1.3 威尔金森（Wilkinson）功分器/合路器
图30功分器/合路器
3.1.4 阶梯阻抗变换器
图31阶梯阻抗变换器
3.1.5 微带线低通滤波器
图32微带线低通滤波器
3.1.6 平行耦合线带通滤波器
9
10
11
12
13
14
15
-80
-60
-40
-20
freq, GHz
d B (S (2,1))
d B (S (1,1))
图33平行耦合线带通滤波器
3.1.7 其它，如交指滤波器、谢夫曼移相器及分支线定向耦合器等，也都具有固定（特定）的网络形式。 3.2 一般网络
微波网络是由各种微波元件根据需要组合而成，所以网络的形式具有任意性。上面介绍的那些特殊网络只是其中一些典型的形式而已。
一般来说，简单的网络通常是窄带的电路，如λg/4线。这一点，在设计宽带匹配电路时，需要引起注意。 3.3 网络参数
我们经常使用S 参数（即散射参数）来描述微波网络。以下面的二端口网络为例。
图34 二端口微波网络
在图34所示的二端口微波网络中，a1和b1分别为端口1的归
一化入射电压波和反射电压波；a2和b2分别为端口2的归一化入射电压波和反射电压波。二端口微波网络的输入和输出之间的关系可以表示为
?
??
+=+=22212122121111a s a s b a s a s b （1）
[]=S ??
?
?
??22211211
s s s s （2） 式（1）称做散射方程，[]S 叫散射矩阵或散射参数。 由式（1）可以得出二端口网络的S 参数为：
S11=
211
=a a b ，即当端口2匹配时（Z L =Z 0），端口1的反射系数； S22=
122
=a a b ，即当端口1匹配时（Z S =Z 0），端口2的反射系
数；
S12=
121
=a a b ， 即当端口1匹配时，端口2到端口1的传输系
数；
S21=
212
=a a b ，即当端口2匹配时，端口1到端口2的传输系
数。
通过上面的分析我们可以看出，微波网络的S 参数具有确定的物理意义。实际上，我们以往所经常使用的如Z 参数、Y 参数和H 参数等均可以通过计算与S 参数互相换算。但在微波频率上，只有S
参数是可以测量出来的，这样也就解决了微波网络参数的测量问题。
另外，对于端口数为N的多端口网络，我们同样可以得到类似于式（1）的表达式，这时[]S为N×N维的矩阵。
4.史密斯（Smith）圆图
Smith圆图是一个非常有用的图形化的匹配电路设计和分析工具，且方便有效，在微波电路设计过程中会经常用到。
另外，Smith圆图有阻抗圆图和导纳圆图两种形式，可以视具体情况选用。
图35 Smith阻抗圆图
Z=30+j25Ω
图36 Smith圆图的应用示例
图37 图解用的Smith圆图标准图纸
由图35我们可以看到，在Smith阻抗圆图中存在等电阻圆、等电抗线、纯电阻线、电感平面（jωL）、电容平面（1/ jωC）、开路点、短路点和50Ω点等等。
当然，相对应的在导纳圆图中也存在等电导圆和等导纳线等。
5微波电路的计算机辅助设计技术及常用的CAD软件
自20世纪70年代以来，微波电路CAD技术已经取得了很大的进步。一方面是各CAD软件厂商推出了很多通用和专用的微波电路CAD软件产品，包括电原理图输入和微波电路的图形输入、电路的仿真和优化、容差分析、版图生成及输出、与测试仪器接口等功能，并有许许多多的电路模型库、元件库、半导体器件的线性模型库和非线性模型库等可供选择，应该可以说是功能强大、使用方便、应有尽有。而另一方面，微波电路CAD软件也已被广泛应用于各种微波电路的设计，并成为微波工程师必须掌握的设计工具。
5.1 常用的微波电路CAD软件
微波电路的CAD软件大致可以分成下面几类：
①线性/非线性微波电路仿真软件；
②2.5D平面电路电磁场仿真软件；
③3D电磁场仿真软件；
④系统仿真软件；
⑤专用电路的设计软件。
⑥排版软件
表2 主要的微波电路CAD软件简介
5.2 微波电路计算计辅助设计-简介
微波电路计算计辅助设计（CAD）技术是电子设计自动化（EDA）技术的一个分支，用于射频及微波电路的计算机仿真和优化设计。6.2.1 微波电路CAD的特点及主要内容
与其它电子EDA技术相比，微波电路CAD软件具有以下几个特点：
①必须有精确的传输线模型和各种器件模型；
②有时必须采用电磁场仿真等数值仿真工具；
③一般都具有S参数分析的功能。
