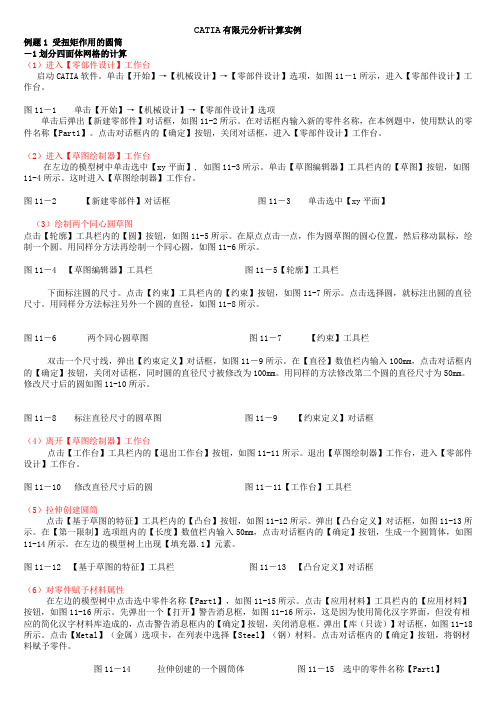

CA TIA有限元分析计算例题
11.1例题1 受扭矩作用的圆筒
11.1－1划分四面体网格的计算
（1）进入【零部件设计】工作台
启动CATIA软件。单击【开始】→【机械设计】→【零部件设计】选项，如图11－1所示，进入【零部件设计】工作台。
图11－1单击【开始】→【机械设计】→【零部件设计】选项单击后弹出【新建零部件】对话框，如图11-2所示。在对话框内输入新的零件名称，在本例题中，使用默认的零件名称【Part1】。点击对话框内的【确定】按钮，关闭对话框，进入【零部件设计】工作台。
（2）进入【草图绘制器】工作台
在左边的模型树中单击选中【xy平面】, 如图11-3所示。单击【草图编辑器】工具栏内的【草图】按钮，如图11-4所示。这时进入【草图绘制器】工作台。
图11－2【新建零部件】对话框
图11－3单击选中【xy平面】
（3）绘制两个同心圆草图
点击【轮廓】工具栏内的【圆】按钮，如图11-5所示。在原点点击一点，作为圆草图的圆心位置，然后移动鼠标，绘制一个圆。用同样分方法再绘制一个同心圆，如图11-6
所示。
图11－4【草图编辑器】工具栏
图11－5【轮廓】工具栏
下面标注圆的尺寸。点击【约束】工具栏内的【约束】按钮，如图11-7所示。点击选择圆，就标注出圆的直径尺寸。用同样分方法标注另外一个圆的直径，如图11-8所示。
图11－6两个同心圆草图
图11－7【约束】工具栏
双击一个尺寸线，弹出【约束定义】对话框，如图11－9所示。在【直径】数值栏内输入100mm，点击对话框内的【确定】按钮，关闭对话框，同时圆的直径尺寸被修改为100mm。用同样的方法修改第二个圆的直径尺寸为50mm。修改尺寸后的圆如图11-10所示。
图11－8标注直径尺寸的圆草图
图11－9【约束定义】对话框
（4）离开【草图绘制器】工作台
点击【工作台】工具栏内的【退出工作台】按钮，如图11-11所示。退出【草图绘制器】工作台，进入【零部件设计】工作台。
图11－10修改直径尺寸后的圆
图11－11【工作台】工具栏
（5）拉伸创建圆筒
点击【基于草图的特征】工具栏内的【凸台】按钮，如图11-12所示。弹出【凸台定义】对话框，如图11-13所示。在【第一限制】选项组内的【长度】数值栏内输入50mm，点击对话框内的【确定】按钮，生成一个圆筒体，如图11-14所示。在左边的模型树上出现【填充器.1】元素。
图11－12【基于草图的特征】工具栏
图11－13【凸台定义】对话框
（6）对零件赋予材料属性
在左边的模型树中点击选中零件名称【Part1】，如图11-15所示。点击【应用材料】工
具栏内的【应用材料】按钮，如图11-16所示。先弹出一个【打开】警告消息框，如图
11-16所示，这是因为使用简化汉字界面，但没有相应的简化汉字材料库造成的，点击警告消息框内的【确定】按钮，关闭消息框。弹出【库（只读）】对话框，如图11-18所示。点击【Metal】（金属）选项卡，在列表中选择【Steel】（钢）材料。点击对话框内的【确定】按钮，将钢材料赋予零件。
图11－14拉伸创建的一个圆筒体
图11－15选中的零件名称【Part1】
图11－16【应用材料】工具栏
图11－17【打开】警告消息框
图11－18【库（只读）】对话框
如果对软件内钢铁材料的属性不了解，可以查看定义的材料属性，也可以修改材料属性参数。在左边的模型树上双击材料名称【Steel】，如图11-19所示。弹出【属性】对话框，如图11-20所示。
图11－19材料名称【Steel】
图11－20【属性】对话框
（7）进入【Advanced Meshing Tools】（高级网格划分工具）工作台
点击菜单中的【开始】→【分析与模拟】→【Advanced Meshing Tools】（高级网格划分工具）选项，如图11-21所示。点击后进入了【高级网格划分工具】工作台。进入工作台后，生成一个新的分析文件，并且弹出一个【新分析算题】对话框，如图11－22所示。点击后，在对话框内选择【Static Analysis】（静态分析算题），然后点击【确定】按钮。
图11－21【开始】→【分析与模拟】→【Advanced Meshing Tools】（高级网格划分工具）
选项
点击【Meshing Method】(网格划分方法)工具栏内的【Octree Tetrahedron Mesher】（Octree
四面体网格划分）按钮，如图11－23所示。需要在【Meshing Method】(网格划分方法)工具栏内点击中间按钮的下拉箭头才能够显示出【Octree Tetrahedron Mesher】（Octree 四面
体网格划分）按钮。
图11－22【新分析算题】对话框
图11－23【Meshing Method】(网格划分方法)工具栏
在图形区左键点击选择圆筒三维实体模型，如图11－24所示。选择实体后弹出【OCTREE Tetrahedron Mesher】（Octree 四面体网格划分器）对话框，如图11-25所示。
点击【Global】（全局）选项卡，在【Size】（尺寸）栏内输入5mm作为网格的尺寸；点击选中【Absolute sag】（绝对垂度）选项，在该数值栏内输入0.5mm；在【Element type】（单元类型）选项区内选中【Paraboic】二次单元。点击对话框内的【确定】按钮，完成设置，关闭对话框。
图11－24选择圆筒三维实体模型
图11－25【OCTREE Tetrahedron Mesher】（Octree 四面体网格划分器）对话框
在左边的模型树上右击【OCTREE Tetrahedron Mesher.1】元素，如图11-26所示。在弹出的右键快捷菜单中选择【Update Mesh】（更新网格）选项，如图11-27所示。程序开始划分网格，划分后的四面体网格如图11-28所示。
图11－26右击【OCTREE Tetrahedron Mesher.1】元素
图11－27选择【Update Mesh】（更新网格）选项
（8）进入【Generative Structural Analysis】（创成式结构分析）工作台
点击主菜单中的【开始（S）】→ 【分析与模拟】→【Generative Structural Analysis】（创成式结构分析）选项，如图11-29所示，进入【创成式结构分析】工作台。
图11－28划分后的四面体网格
图11－29点击【开始（S）】→ 【分析与模拟】→【Generative Structural Analysis】（创
成式结构分析）选项
（9）指定3D属性
点击【Model Manager】（模型管理器）工具栏内的【3D Property】（三维属性）按钮，如图11－30所示。点击后弹出【3D Property】（三维属性）对话框，如图11-31所示。在左边的模型树上点击选择【OCTREE Tetrahedron Mesher.1】元素，点击对话框内的【确定】按钮，关闭对话框，将3D属性指定到三维零件上。
图11－30【Model Manager】（模型管理器）工具栏
图11－31【3D Property】（三维属性）对话框
（10）设置固支边界条件
点击【Restraints】（约束）工具栏内的【Clamp】（固支）按钮，如图11－32所示。在图形区选择圆筒体的一个底面，如图11－33所示。弹出【Clamp】（固支）对话框，如图11-34所示。点击对话框内的【确定】按钮，对圆筒体的一个底面增加了固支约束。
图11－32【Restraints】（约束）工具栏
图11－33
图11－34【Clamp】（固支）对话框
（11）对圆筒施加扭矩
点击【Loads】（载荷）工具栏内的【Moment】（扭矩）按钮，如图11－35所示。弹出【Moment】（扭矩）对话框，如图11－36所示。在【Moment Vector】（扭矩分量）选项区内的【Z】数值栏内输入100Nxm，即设置扭矩z方向的分量为100Nxm。在图形区点击选择圆筒的内表面，如图11－37所示，即设置内表面上的扭矩为100Nxm。点击对话框内的【确定】按钮，关闭对话框。
图11－35【Loads】（载荷）工具栏
图11－36【Moment】（扭矩）对话框
同理，用同样的方法设置圆筒的外表面，对外部施加相反方向的扭矩，即要把z方向的扭矩设置为－100Nxm。设置完成后，显示的模型如图11－38所示。
图11－37
图11－38添加两个扭矩和固支约束后的模型
（12）计算模型
点击【Compute】（计算）工具栏内的【Compute】（计算）按钮，如图11－39所示。弹出【Compute】（计算）对话框，如图11-40。点击勾选【Preview】（预览）选项，点击对话框内的【确定】按钮，开始计算分析。点击后会弹出两个对话框，一个是【Computing】（正在计算）进程显示框，如图11－41所示，显示计算进程；另外一个是【Computation】（计算）框，显示当前的计算步骤和已经使用的计算时间，如图11－42所示。
图11－39【Compute】（计算）工具栏
图11－40【Compute】（计算）对话框
图11－41【Computing】（正在计算）进程显示框
图11－42【Computation】（计算）框
当计算进程把网格划分完毕，并计算完成刚度矩阵后，会弹出一个【Computation Resource Estimation】（计算资源估计）对话框，如图11－43所示，显示需要的CPU时间、需要的内存、需要的硬盘储存量，并且询问用户是否继续计算，如果点击【No】（否）按钮，则退出计算，如果点击【Yes】（是）按钮，则计算继续。如果用户在图11－40【Compute】（计算）对话框内未选中【Preview】（预览）选项，则不会弹出【Computation Resource
Estimation】（计算资源估计）对话框，直接运行计算。对于比较复杂的结构，计算时间比较长时，建议用户选中该选项，这样可以大致了解算题所需要的时间和计算机资源，用户自己也估算，计算机配置是否能够满足要求。点击对话框内【Yes】（是）按钮，继续计算。程序重新弹出【Computing】（正在计算）进程对话框，此时，如果用户想终止计算，仍然可以点击该对话框内的【取消】按钮，取消计算过程。
图11－43【Computation Resource Estimation】（计算资源估计）对话框
（10）显示模型计算结果
在左边的模型树中鼠标右击【Static Case Solution.1】，如图11－44所示。在出现的菜单中选择【Generate Image】（生成图像）选项，如图11-45。选择后弹出【Image Generation】（图像生成）对话框，如图11－46所示。在对话框内选择【Stress full tensor component】（应力张量的分量）选项，选择后，出现应力张量图像，如图11－47所示。
图11－44右击【Static Case Solution.1】
图11－45选择【Generate Image】（生成图像）选项
图11－46【Generate Image】（生成图像）选项
图11－47应力张量图
应力张量图中，含有网格、边界条件，同时未显示为彩色，下面对图像进行修改。
在图像区或者模型树上点击选中固支约束和扭矩载荷名称或者符号，然后在【视图（v）】工具栏内点击【隐藏/显示】按扭，如图11－48所示。将固支边界条件、扭矩载荷条件隐藏起来。
将图例移动到图形旁边。在图例上点击左键，然后在图例上按下中间键不松开，即可移动图例。移动到合适位置后，再点击左键。图形区重新处于激活状态。
在【视图（v）】工具栏内点击【带材料着色】按扭，如图11－49所示，显示材料。最终修改后显示的应力张量图如图11－50所示。
图11－48【视图（v）】工具栏内
图11－49【视图（v）】工具栏内点击【带材料着色】按扭
图11－50修改后显示的应力张量图
下面将圆筒剖开，查看其内部应力分布情况。点击【Analysis Tools】（分析工具）工具
栏内的【Cut Plane Analysis】（剖切平面分析）按钮，如图11－51所示。弹出【Cut Plane
Analysis】（剖切平面分析）对话框，如图11－52所示，不选中对话框内的【Show cutting plane】（显示剖切面）选项，在图形区不显示出剖切面。同时在图形区显示罗盘，用户可以操作罗盘，对应力分布图进行不同方向的剖切，如图11－53所示。
图11－51【Analysis Tools】（分析工具）工具栏
图11－52【Cut Plane Analysis】（剖切平面分析）对话框
图11－53剖切的应力分布图
（13）修改网格的参数
从图中可以看出，圆筒内部的应力较高。为了使计算结果更加准确，对圆筒内壁的有限元网格进行细化处理。在左边的模型树上双击【OCTREE Tetrahedron Mesher.1】元素，如图11-54所示。双击后弹出【OCTREE Tetrahedron Mesh】对话框，如图11－55所示。点击【Local】（局部）选项卡，在【Available specs】（可用的特定参数）区内，点击选择【Local size】（局部尺寸）选项，然后点击【Add】（添加）按钮，弹出【Local Mesh Size】（局部网格尺寸）对话框，如图11－56所示。在【Value】（数值）栏内输入2mm，在图形区选择圆筒的内表面，然后点击对话框内的【确定】按钮，关闭对话框，返回到【OCTREE Tetrahedron Mesh】对话框。
图11－54双击的【OCTREE Tetrahedron Mesher.1】元素
图11－55【OCTREE Tetrahedron Mesh】对话框
图11－56【Local Mesh Size】（局部网格尺寸）对话框在【OCTREE Tetrahedron Mesh】对话框内，在【Available specs】（可用的特定参数）区内，点击选择【Local sag】（局部垂度）选项，如图11－57所示。然后点击【Add】（添加）按钮，弹出【Local Mesh Sag】（局部网格垂度）对话框，如图11－58所示。在【Value】（数值）栏内输入2mm，在图形区选择圆筒的内表面，然后点击对话框内的【确定】按钮，关闭对话框，返回到【OCTREE Tetrahedron Mesh】对话框。
图11－57选择【Local sag】（局部垂度）选项
图11－58【Local Mesh Sag】（局部网格垂度）对话框
在左边的模型树上右击【OCTREE Tetrahedron Mesher.1】元素，在弹出的右键快捷菜单中选择【Update Mesh】（更新网格）选项。程序开始划分网格，重新划分后的四面体网格如图11-59所示，可以看到，圆筒内壁的网格明显比其它部分细化。
图11－59重新划分后的四面体网格
点击【Compute】（计算）工具栏内的【Compute】（计算）按钮。弹出【Compute】（计算）对话框，开始进行计算。重新计算的应力张量结果如图11－60所示。应力值有所提高。
图11－60重新计算的应力张量结果
11.1－2 划分结构化六面体网格计算分析
（1）进入【线框和曲面设计】工作台
启动CATIA软件。单击【开始】→【机械设计】→【线框和曲面设计】选项，如图11－61所示，进入【线框和曲面设计】工作台。
图11－61【开始】→【机械设计】→【线框和曲面设计】选项
单击后弹出【新建零部件】对话框，如图11-62所示。在对话框内输入新的零件名称，在本例题中，使用零件名称为【Part1－2】。点击对话框内的【确定】按钮，关闭对话框，进入【线框和曲面设计】工作台。
（2）定义点
点击【线框】工具栏内的【点】按钮，如图11－63所示。点击后弹出【点定义】对话框，如图11－64所示。在【Y＝】数值栏内输入50mm，即在（0，50，0）位置创建一个点。点击对话框内的【确定】按钮，创建一个点。
图11－62【新建零部件】对话框
图11－63【线框】工具栏
用同样的方法创建第二个点（0，100，0），第三个点（0，0，0）。
（3）创建线段
点击【线框】工具栏内的【直线】按钮，弹出【直线定义】对话框，如图11－65所示。在图形区选择【点1】和【点2】，如图11－66所示。点击对话框内的【确定】按钮，创建一条线段。
图11－64【点定义】对话框
图11－65【直线定义】对话框
继续创建第二条线段，但方法与第一条线段出创建方法不同。点击【线框】工具栏内
的【直线】按钮，弹出【直线定义】对话框，在图形区选择第三个点，然后再选择【xy
plane】参考平面，如图11－67所示。此时，【直线定义】对话框内【线型】下拉列表框自动更改为【点－方向】，如图11－68所示。在【结束】数值栏内输入20mm，即线段的长度为20mm。
图11－66选择【点1】和【点2】
图11－67选择第三个点【xy plane】参考平面
（4）旋转创建面
点击【曲面】工具栏内的【旋转】按钮，如图11－69所示。弹出【旋转曲面定义对话框】，如图11－70所示。在图形区选择【直线.1】作为轮廓，选择【直线.2】作为旋转轴，如图11－71所示。
图11－68【线型】下拉列表框自动更改为【点－方向】
图11－69【曲面】工具栏
图11－70【旋转曲面定义对话框】
图11－71选择【直线.1】作为轮廓，选择【直线.2】作为旋转轴
（5）拉伸创建曲面
点击【曲面】工具栏内的【拉伸】按钮，如图11－72所示。弹出【拉伸曲面定义】对话框，如图11－73所示。选择上一步旋转创建的曲面内圆作为轮廓，选择第二条线段【直线.2】作为方向，在【拉伸限制】区内的【限制1】【尺寸】数值栏内输入50mm，即拉伸的高度为50mm。预览生成的拉伸曲面如图11－74所示。
图11－72【曲面】工具栏内的【拉伸】按钮
图11－73【拉伸曲面定义】对话框
用同样的方法拉伸外侧的圆弧，最终形成的图形如图11－75所示。
（6）赋予钢铁材料
在左边的模型树中点击选中零件名称【Part1】。点击【应用材料】工具栏内的【应用
材料】按钮。先弹出一个【打开】警告消息框点击警告消息框内的【确定】按钮，关闭消息框。弹出【库（只读）】对话框。点击【Metal】（金属）选项卡，在列表中选择【Steel】
（钢）材料。点击对话框内的【确定】按钮，将钢材料赋予零件。
图11－74预览生成的拉伸曲面
图11－75最终形成的图形
（7）进入【ADCANCED MESHING TOOLS】（高级网格划分工具）工作台单击【开始】→【分析与模拟】→【ADCANCED MESHING TOOLS】（高级网格划分工具）选项，如图11－76所示，进入【ADCANCED MESHING TOOLS】（高级网格划分工具）工作台。
图11－76【开始】→【分析与模拟】→【ADCANCED MESHING TOOLS】（高级网格
划分工具）选项
（8）划分底面网格
点击【Meshing Method】（网格划分方法）工具栏内的【Advanced Surface Mesher】（高级曲面划分器）按钮，如图11－77所示。点击后在图形区选中底面，如图11－78所示。
图11－77【Advanced Surface Mesher】（高级曲面划分器）按钮
图11－78选中的底面
注意！只选择底面。
选中底面后，弹出【Global Parameter】（全局参数）对话框，如图11－79所示。点击
【Mesh】（网格）选项卡，在【Mesh Type】（网格类型）栏内点击四边形网格按钮，在【Element type】（单元类型）栏内勾选【Parabolic】（二次网格）选项，在【Mesh Size】（网格尺寸）数值栏内输入5mm，勾选【Minimize triangle】（最小化三角形）选项。全部设置完成后，点击对话框内的【确定】按钮，关闭对话框，完成平面网格划分设置。平面轮廓的边缘显示为绿色，如图11－80所示。
图11－79【Global Parameter】（全局参数）对话框
图11－80平面轮廓的边缘显示为绿色
点击【Execution】（执行）工具栏内的【Mesh The Part】（对零件划分网格）按钮，如图11－81所示。
程序开始对底面划分四边形网格，划分完成后，弹出【Mesh The Part】（对零件划分网格）对话框，如图11－82所示。对话框显示网格的尺寸，节点数量，单元数量，以及划分网格的结果。在本例题中，划分的四边形网格，网格尺寸为5mm，创建了3437个节点，创建了1083个单元，划分网格结果是正常完成。对底面划分的四边形网格如图11－83所示。
图11－81【Execution】（执行）工具栏
图11－82【Mesh The Part】（对零件划分网格）对话框
点击【Exit】（退出）工具栏内的【Exit】（退出）按钮，如图11－84所示。退出【Surface MESHING TOOLS】（曲面网格划分）工作台，进入【ADCANCED MESHING TOOLS】（高级网格划分工具）工作台。
图11－83对底面划分的四边形网格
图11－84【Exit】（退出）工具栏
（8）拉伸生成六面体网格
点击【Mesh Transformation】（网格变换）工具栏内的【Extrude Mesher with Translation】
（平动拉伸网格）按钮，如图11－85所示。点击后弹出【Extrude Mesher with Translation】（平动拉伸网格）对话框，如图所示。11－86
在图形区选择上一步划分的四边形网格，点击选择第二条线段作为拉伸六面体网格的轴，在【Start】（开始）数值栏内输入0mm，在【End】（结束）数值栏内输入50mm，在【Distribution】（分布）选项区内，在【Type】（类型）下拉列表框内选择【Uniform】（均匀）选项，在【Layers number】（层数）数值栏内输入23。点击对话框内的【确定】按钮，关闭对话框，完成拉伸六面体网格的设置。
在左边的模型树上右击【Extrusion Mesh With Translation.1】元素，如图11－87所示。在弹出的右键快捷菜单中选择【Update Mesh】（更新网格）选项，如图11－88所示。程序开始更新六面体网格，拉伸创建的六面体网格如图11－89所示。
图11－85【Mesh Transformation】（网格变换）工具栏
图11－86【Extrude Mesher with Translation】（平动拉伸网格）对话框
图11－87右击的【Extrusion Mesh With Translation.1】元素
图11－88选择【Update Mesh】（更新网格）选项
（9）使平面网格处于非激活状态
在左边的模型树上右击【Advanced Surface Mesh.1】元素，如图11－90所示。在弹出的右键快捷菜单中选择【Active/Deactive】（激活/非激活）选项，如图11－91所示。执行本操作后，平面网格处于非激活状态。换句话说，就是在有限元计算分析过程中，并不计算平面网格。如果用户没有执行本步骤的操作，在后面的有限元计算中，会提示，有些单元未赋单元属性，计算无法进行。
