一．设计一台板料折弯机的液压系统。该机压头的上下运动用液压传动，其工
作循环为快速下降、慢速下压（折弯）、快速退回。给定条件为：
折弯力 1.11×106N
滑块重量 1.15×104N
快速空载下降 行程 199 mm
速度（1υ） 23.3 mm/s
工作下压 （折弯） 行程 31.1 mm
速度 (2υ) 13.2 mm/s
快速回程 行程 210 mm
速度 （3υ） 54.5 mm/s
液压缸采用V 型密封圈，其机械效率91.0=cm η。要求拟订液压系统图，计算和
选择液压元件。
学生课程设计说明书题目：板料折弯机液压系统设计
摘要
立式板料折弯机是机械、电气、液压三者紧密联系，结合的一个综合体。液压传动与机械传动、电气传动并列为三大传统形式，液压传动系统的设计在现代机械的设计工作中占有重要的地位。因此，《液压传动》课程是工科机械类各专业都开设的一门重要课程。它既是一门理论课，也与生产实际有着密切的联系。为了学好这样一门重要课程，除了在教学中系统讲授以外，还应设置课程设计教学环节，使学生理论联系实际，掌握液压传动系统设计的技能和方法。
液压传动课程设计的目的主要有以下几点：
1、综合运用液压传动课程及其他有关先修课程的理论知识和生产实际只是，进行液压传动设计实践，是理论知识和生产实践机密结合起来，从而使这些知识得到进一步的巩固、加深提高和扩展。
2、在设计实践中学习和掌握通用液压元件，尤其是各类标准元件的选用原则和回路的组合方法，培养设计技能，提高学生分析和嫁接生产实际问题的能力，为今后的设计工作打下良好的基础。
3、通过设计，学生应在计算、绘图、运用和熟悉设计资料（包括设计手册、产品样本、标准和规范）以及进行估算方面得到实际训练。
关键词板料折弯机，液压传动系统，液压传动课程设计。
目录
摘要
1任务分析 (1)
1.1 技术要求 (1)
1.2 任务分析 (1)
2 方案的确定 (2)
2.1运动情况分析 (2)
2．1．1变压式节流调速回路 (2)
2．1．2容积调速回路 (2)
3 负载与运动分析 (3)
4 负载图和速度图的绘制 (4)
5 液压缸主要参数的确定 (4)
6系统液压图的拟定 (6)
7 液压元件的选择 (8)
7.1 液压泵的选择 (8)
7.2 阀类元件及辅助元件 (8)
7.3 油管元件 (9)
7.4油箱的容积计算 (10)
7.5油箱的长宽高确 (10)
7.6油箱地面倾斜度 (11)
7.7吸油管和过滤器之间管接头的选择 (11)
7.8过滤器的选取 (11)
7.9堵塞的选取 (11)
7.10空气过滤器的选取 (12)
7.11液位/温度计的选取 (12)
8 液压系统性能的运算 (13)
8.1 压力损失和调定压力的确定 (13)
8.1.1沿程压力损失 (13)
8.1.2局部压力损失 (13)
8.1.3压力阀的调定值计算 (14)
8.2 油液温升的计算 (14)
8.2.1快进时液压系统的发热量 (14)
8.2.2 快退时液压缸的发热量 (14)
8.2.3压制时液压缸的发热量 (14)
8.3油箱的设计 (15)
8.3.1系统发热量的计算 (15)
8.3.2 散热量的计算 (15)
9 参考文献 (17)
致谢 (18)
1 任务分析
1.1技术要求
设计制造一台立式板料折弯机，该机压头的上下运动用液压传动，其工作循环为：快速下降、慢速加压（折弯）、快速退回。给定条件为：
折弯力 6110N ?
滑块重量 41.510N ?
快速空载下降 行程 180mm
速度（1v ） 23/mm s
慢速下压（折弯） 行程 30mm
速度（2v ） 12/mm s
快速回程 行程 210mm
速度（3v ） 53/mm s
1.2任务分析
根据滑块重量为41.510N ?，为了防止滑块受重力下滑，可用液压方式平衡滑块重量，滑块导轨的摩擦力可以忽略不计。设计液压缸的启动、制动时间为0.2t s =。折弯机滑块上下为直线往复运动，且行程较小（210mm ）,故可选单杆液压缸作执行器,且液压缸的机械效率0.91cm η=。因为板料折弯机的工作循环为快速下降、慢速加压（折弯）、快速回程三个阶段。各个阶段的转换由一个三位四通的电液换向阀控制。当电液换向阀工作在左位时实现快速回程。中位时实现液压泵的卸荷，工作在右位时实现液压泵的快速和工进。其工进速度由一个调速阀来控制。快进和工进之间的转换由行程开关控制。折弯机快速下降时，要求其速度较快，减少空行程时间，液压泵采用全压式供油。其活塞运动行程由一个行程阀来控制。当活塞以恒定的速度移动到一定位置时，行程阀接受到信号，并产生动作，实现由快进到工进的转换。当活塞移动到终止阶段时，压力继电器接受到信号，使电液换向阀换向。由于折弯机压力比较大，所以此时进油腔的压力比较大，所以在由工进到快速回程阶段须要一个预先卸压回路，以防在高压冲击液压元件，并可使油路卸荷平稳。所以在快速回程的油路上可设计一个预先卸压回路，回路的卸荷快慢用一个节流阀来调节，此时换向阀处于中位。当卸压到一
定压力大小时，换向阀再换到左位，实现平稳卸荷。为了对油路压力进行监控，在液压泵出口安装一个压力表和溢流阀，同时也对系统起过载保护作用。因为滑块受自身重力作用，滑块要产生下滑运动。所以油路要设计一个液控单向阀，以构成一个平衡回路，产生一定大小的背压力，同时也使工进过程平稳。在液压力泵的出油口设计一个单向阀，可防止油压对液压泵的冲击，对泵起到保护作用。
2方案的确定
2.1运动情况分析
由折弯机的工作情况来看，其外负载和工作速度随着时间是不断变化的。所以设计液压回路时必须满足随负载和执行元件的速度不断变化的要求。因此可以选用变压式节流调速回路和容积式调速回路两种方式。
2.1.1变压式节流调速回路
节流调速的工作原理，是通过改变回路中流量控制元件通流面积的大小来控制流入执行元件或自执行元件流出的流量来调节其速度。变压式节流调速的工作压力随负载而变，节流阀调节排回油箱的流量，从而对流入液压缸的的流量进行控制。其缺点：液压泵的损失对液压缸的工作速度有很大的影响。其机械特性较软，当负载增大到某值时候，活塞会停止运动，
低速时泵承载能力很差，变载下的运动平稳性都比较差，可使用比例阀、伺服阀等来调节其性能，但装置复杂、价格较贵。优点：在主油箱内，节流损失和发热量都比较小，且效率较高。宜在速度高、负载较大，负载变化不大、对平稳性要求不高的场合。
2.1.2容积调速回路
容积调速回路的工作原理是通过改变回路中变量泵或马达的排量来改变执行元件的运动速度。优点：在此回路中，液压泵输出的油液直接进入执行元件中，没有溢流损失和节流损失，而且工作压力随负载的变化而变化，因此效率高、发热量小。当加大液压缸的有效工作面积，减小泵的泄露，都可以提高回路的速度刚性。
综合以上两种方案的优缺点比较，泵缸开式容积调速回路和变压式节流调回路相比较，其速度刚性和承载能力都比好，调速范围也比较宽，工作效率更高，而发热却是最小的。考虑到最大折弯力为6110N ，数值比较大，故选用泵缸开式容积调速回路。
2
3 负载与运动分析
要求设计的板料折弯机实现的工作循环是：快速下降
工作下压(折弯)快速回程
停止。主要性能参数与性能要求如下：
折弯力F=6110?N ；板料折弯机的滑块重量G =41.510?N ；快速空载下降速度123/v mm s ==0.023m/s ，工作下压速度212/0.012/v mm s mm s ==，快速回程速度353/v mm s ==0.053m/s ，板料折弯机快速空载下降行程1180L mm ==0.18m ，板料折弯机工作下压行程230L mm ==0.03m ，板料折弯机快速回程：H=210mm=0.21m ；启动制动时间s t 2.0=?，液压系统执行元件选为液压缸。液压缸采用V 型密封圈，
其机械效率0.91cm η=。由式 m v F m t
?=? 式中 m —工作部件总质量 v ?—快进或快退速度
t ?—运动的加速、减速时间
求得惯性负载
41.5100.0231769.80.2m
v G v F m t g t N ???==?=?=?? 再求得阻力负载 静摩擦阻力 40.2 1.5103000sf F N =??=
动摩擦阻力 40.1 1.5101500fd F N =??=
表一 液压缸在各工作阶段的负载值 (单位:N)
工况 负载组成 负载值F 推力/cm F η
起动 sf F F = 3000 3297
加速
fd m F F F =+ 1676 1842 快进
fd F F = 1500 1648 工进
fd F F F =+ 1001500 1100549 快退
fd F F = 1500 1648 注:液压缸的机械效率取0.91cm η=
3
4 负载图和速度图的绘制
负载图按上面数据绘制，如下图a)所示。速度图按己知数值123/v mm s =,212/v mm s =,353/v mm s =,1180L mm =,230L mm =,快速回程3210L mm =
图一 板料折弯机液压缸的负载图和速度图
a)负载图 b)速度图
5 液压缸主要参数的确定
由表11-2和表11-3可知，板料折弯机液压系统在最大负载约为242KN 时工作压力130P MPa =。
将液压缸的无杆腔作为主工作腔，考虑到缸下行时，滑块自重采用液压方式平衡，则可计算出液压缸无杆腔的有效面积，取液压缸的机械效
率ηcm =0.91。 2max 16111005490.040.913010
cm F A m p η===??? 液压缸内径：
0.225225D m mm ==== 参考[1]，按GB/T2348-1993，取标准值D=230mm=23cm 根据快速下降与快速上升进的速度比确定活塞杆直径d:
22253 2.3023
V
D V D d ===- 195.619.70d mm cm ?== 取标准值d=200mm=20cm 则：无杆腔实际有效面积222123415.544A D cm ππ=
=?= 有杆腔实际有效面积222222()(2320)101.344A D d cm π
π
=-=?-=
液压缸在工作循环中各阶段的压力和流量计算见表5.1。
液压缸在工作循环中各阶段的功率计算见表5.2
表5.2 工作循环中各阶段的功率
- 折弯机液压系统设计《 |
摘要 》 立式板料折弯机是机械、电气、液压三者紧密联系，结合的一个综合体。液压传动与机械传动、电气传动并列为三大传统形式，液压传动系统的设计在现代机械的设计工作中占有重要的地位。因此，《液压传动》课程是工科机械类各专业都开设的一门重要课程。它既是一门理论课，也与生产实际有着密切的联系。为了学好这样一门重要课程，除了在教学中系统讲授以外，还应设置课程设计教学环节，使学生理论联系实际，掌握液压传动系统设计的技能和方法。 液压传动课程设计的目的主要有以下几点： 1、综合运用液压传动课程及其他有关先修课程的理论知识和生产实际只是，进行液压传动设计实践，是理论知识和生产实践机密结合起来，从而使这些知识得到进一步的巩固、加深提高和扩展。 2、在设计实践中学习和掌握通用液压元件，尤其是各类标准元件的选用原则和回路的组合方法，培养设计技能，提高学生分析和嫁接生产实际问题的能力，为今后的设计工作打下良好的基础。 3、通过设计，学生应在计算、绘图、运用和熟悉设计资料（包括设计手册、产品样本、标准和规范）以及进行估算方面得到实际训练。
? 目录 摘要 1任务分析----------------------------------------------------------------- -----------------------1 技术要求----------------------------------------------------------------- ---------------1 任务分析----------------------------------------------------------------- ---------------1 2 方案的确定 ----------------------------------------------------------------- -------------------2 运动情况分析----------------------------------------------------------------- ----------2 2.1.1变压式节流调速回-------------------------------------------------------------2 2.1.2容积调速回路 ----------------------------------------------------------------- -2 3 负载与运动分析 ----------------------------------------------------------------- -----------3 } 4 负载图和速度图的绘制
四柱液压机工作原理 四柱液压机四柱液压机是油泵把液压油输送到集成插装阀块，通过各个单向阀和溢流阀把液压油分配到油缸的上腔或者下腔，在高压油的作用下，使油缸进行运动。液压机是利用液体来传递压力的设备。液体在密闭的容器中传递压力时是遵循帕斯卡定律。 四柱液压机由主机及控制机构两大部分组成。液压机主机部分包括液压缸、横梁、立柱及充液装置等。动力机构由油箱、高压泵、控制系统、电动机、压力阀、方向阀等组成。［1］（二用途8 该液压机适用于可塑性材料的压制工艺。如粉末制品成型、塑料制品成型、冷（热挤压金属成型、薄板拉伸以及横压、弯压、翻透、校正等工艺。 四柱液压机具有独立的动力机构和电器系统，采用按钮集中控制，可实现调整、 手动及半自动三种操作方式。 （三特点 机器具有独立的动力机构和电气系统，采用按钮集中控制，可实现调整、手动及 半自动三种工作方式：机器的工作压力、压制速度，空载快下行和减速的行程和范围，均可根据工艺需要进行调整，并能完成顶出工艺，可带顶出工艺、拉伸工艺三种工艺方式，每种工艺又为定压，定程两种工艺动作供选择，定压成型工艺在压制后具有顶出延时及自动回程。 液压机简介 （又名:油压机利用帕斯卡定律制成的利用液体压强传动的机械，种类很多。当然，用途也根据需要是多种多样的。如按传递压强的液体种类来分，有油压机和水压机两大类。水压机机产生的总压力较大，常用于锻造和冲压。锻造水压机又分为模锻水压机和自由锻水压机两种。模锻水压机要用模具，而自由锻水压机不用模具。我国制造的第一台万吨水压机就是自由锻造水压机。 工作原理

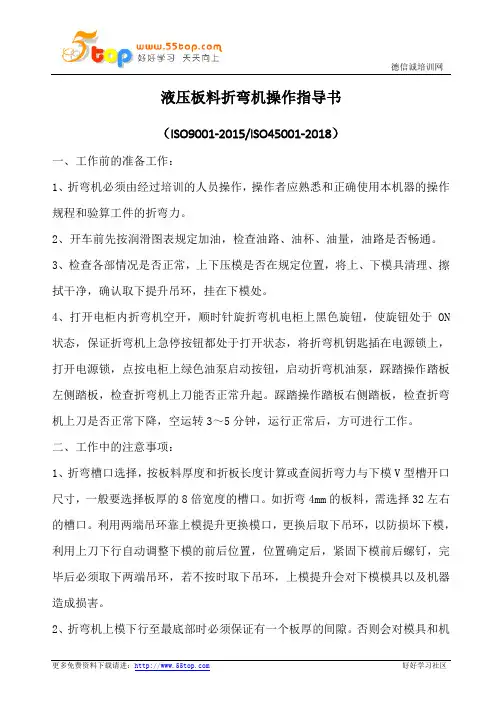

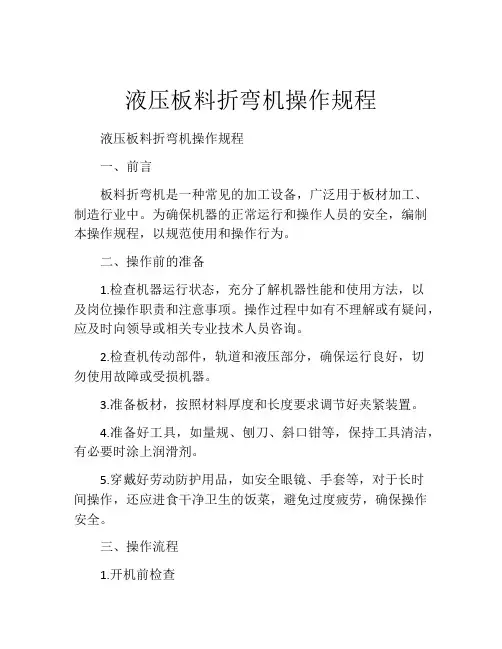

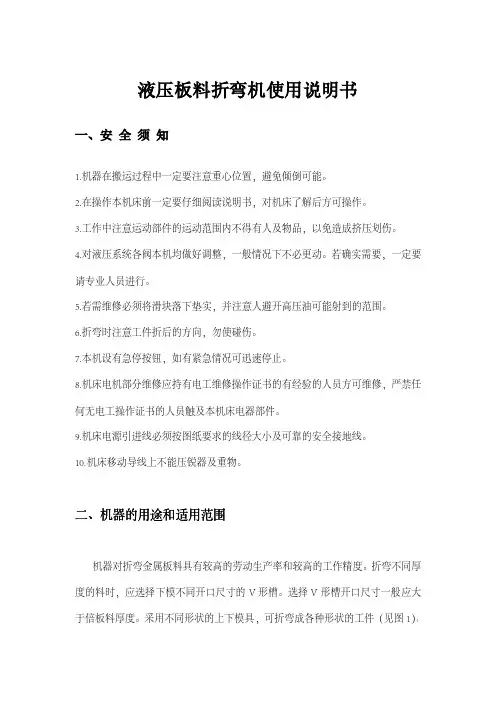

四柱液压机［2］的液压传动系统由动力机构、控制机构、执行机构、辅助机构和工作介质组成。动力机构通常采用油泵作为动力机构，一般为积式油泵。为了满 足执行机构运动速度的要求，选用一个油泵或多个油泵。低压（油压小于2.5用齿轮泵;中压（油压小于6.3用叶片泵；高压（油压小于32.0用柱塞泵。各种可塑性材料的压力加工和成形，如不锈钢板钢板的挤压、弯曲、拉伸及金属零件的冷压成形，同时亦可用于粉末制品、砂轮、胶木、树脂热固性制品的压制。 安全操作 1、液压机操作者必须经过培训，掌握设备性能和操作技术后，才能独立作业。 2、作业前，应先清理模具上的各种杂物，擦净液压机杆上任何污物。 3、液压机安装模具必须在断电情况下进行，禁止碰撞启动按钮、手柄和用脚踏在脚踏开关上。 4、装好上下模具对中，调整好模具间隙，不允许单边偏离中心，确认固定好后模具再试压。 5、液压机工作前首先启动设备空转5分钟,同时检查油箱油位是否足够、油泵声响是否正常、液压单元及管道、接头、活塞是否有泄露现象。深圳油压机系列引 &开动设备试压，检查压力是否达到工作压力，设备动作是否正常可靠，有无泄露现象。 7、调整工作压力，但不应超过设备额定压力的90%,试压一件工件，检验合格后再生产。 8、对于不同的液压机型材及工件，压装、校正时，应随时调整压机的工作压力和施压、保压次数与时间，并保证不损坏模具和工件。
板料折弯机液压系统设计
攀枝花学院 学生课程设计（论文） 题目：折弯机液压系统设计 学生姓名：谭晓波学号：201010601154 所在院(系)：机械工程学院 专业：机械设计制造及其自动化 班级：10级机制四班 指导教师：杨光春职称： 2013年06 月12 日 攀枝花学院教务处制
攀枝花学院本科学生课程设计任务书 题 目 折弯机液压系统课程设计 1、课程设计的目的 学生在完成《液压传动与控制》课程学习的基础上，运用所学的液压基本知识，根据液压元件、各种液压回路的基本原理，独立完成液压回路设计任务；从而使学生在完成液压回路设计的过程中，强化对液压元器件性能的掌握，理解不同回路在系统中的各自作用。能够对学生起到加深液压传动理论的掌握和强化实际运用能力的锻炼。 2、课程设计的内容和要求（包括原始数据、技术要求、工作要求等） 设计制造一台立式板料折弯机，该机压头的上下运动用液压传动，其工作循环为：快速下降、慢速加压（折弯）、快速退回。给定条件为： 折弯力N 5 103.1? ；滑块重量 N 4 105.1? ； 快速空载 下降 行程 200mm,速度（1 v ） 22/mm s ；慢速 下压（折弯）行程 30mm , 速度（2 v ） 11/mm s ； 快速回程行程222mm 速度（3 v ）56/mm s , 液压缸采用V 型密封圈，其机械效率0.91 cm η = . 要 求拟定液压系统图，计算和选择液压元件。
3、主要参考文献 1王积伟，章宏甲，黄谊.主编. 液压传动. 机械工业出版社.2006.12 2成大先. 主编.机械设计手册单行——本机械传动. 化学工业出版社2004.1 3何玉林，沈荣辉，贺元成.主编.机械制图. 重庆大学出版社.2000.8 4 路甬祥主编.液压气动技术手册.北京.机 械工业出版社.2002 5 雷天觉主编.液压工程手册.北京.机械工业出版社.1990 4、课程设计工作进度计划 内容学时明确机床对液压系统的要求，进行工作 6 过程分析 16 初步确定液压系统的参数，进行工况分 析和负载图的编制 确定液压系统方案，拟订液压系统图8 6 确定液压制造元件的类型并选择相应的 液压元件，确定辅助装置 液压系统的性能验算4 合计1周
亚威客户培训手册（数控折弯机） 2016年12月13日 江苏亚威机床股份有限公司 版权所有不得翻印
目录 一、机床结构原理 (5) 1.1机床主要机械结构、机械主要大部件介绍 (5) 1.2机床各数控轴的定义、功能 (6) 1.3数控折弯机工作原理 (6) 1.4各数控轴参考点的定义及寻参动作过程，寻参时的特殊注意事项 (6) 1.5电柜门上及操作面板上各按钮功能介绍 (6) 1.5.1电柜门各按钮功能介绍 (6) 1.5.2操作面板各按钮功能介绍 (7) 二．数控系统、电气部件介绍 (8) 2.1数控系统构成、功能特点介绍 (8) 2.2四种工作方式的具体介绍（编程、手动、自动、半自动） (8) 2.3数控系统操作界面各功能区域介绍 (9) 2.4机器运行状态介绍（滑块、后挡料工作状态） (9) 2.5柜内主要电气元件的名称、作用 (9) 2.6伺服驱动正常显示状态及常见报警代码含义 (9) 2.7数控系统各界面详细介绍 (12) 2.8数控系统手动调整Y轴、后挡料各轴功能介绍 (12) 三．机床的基本操作 (12) 3.1机器正确的开机、关机顺序及注意事项 (12) 3.2折弯模具的选择及应用 (12) 3.3折弯板材与模口的选择操作 (12) 3.4单次折弯编程操作演示 (13) 3.5多步折弯编程操作演示 (15) 3.6选择执行一个已经存在的程序进行折弯操作演示 (15) 3.7新建上、下模具的编程操作演示 (16) 3.9工件程序的调用、编辑、删除操作 (17) 四. 折弯应用、调整 (18) 4.1上下模具更换安装和相关模具属性参数修改设定 (18)
学生课程设计说明书 题目：板料折弯机液压系统设计学生姓名： 学号： 所在院系：电气学院 专业：机电一体化技术 班级：机电0918 指导教师：
昆明冶金高等专科学校电气学院 毕业设计（论文）任务书 专业：机电一体化 班级： 学生姓名： 学号： 毕业设计（论文）题目：板料折弯机液压系统设计 题目：板料折弯机液压系统设计 设计一台板料折弯机液压系统。该机压头的上、下运动用液压传动，其工作循环为快速下降、慢速下压（折弯）、快速返回。给定的条件为： 折弯力 ；6101?N 滑块重量 4105.1?N ； 快速空载下降 行程 180mm 速度（1v ） 23/mm s ； 工作下压（折弯） 行程 20mm 速度（2v ） 12/mm s ； 快速回程 行程 200mm 速度（3v ） 53/mm s 液压缸采用V 型密封圈，其机械效率91.0=cm n ，启动、制动、增速、减速时间均为0.2s 。要求拟定液压系统原理图，计算选择液压元件并对系统性能进行验算。 （注：折板时压头上的工作负载可分为两个阶段。第一阶段负载力缓慢增加，达到最大折弯力的5%左右，其行程为15mm 。第二阶段负载力急剧上升到最大折弯力，其上升规律近似于线性。） 毕业设计（论文）主要内容： 1、板料折弯机的液压系统工作参数要求 2、液压系统工况分析
3、初步拟定液压系统原理图 4、初步确定液压系统参数 5、液压元件的计算和选择 6、液压系统性能验算 7、绘制液压系统原理系统图、部件装配图、零件图，编写技术文件件。 毕业设计（论文）预期目标： 通过毕业设计，了解掌握现代液压设备的工作现状及发展趋势，掌握简单设备液压系统的设计计算过程；使学生能够运用所学的知识，解决生产及工作中实际问题，巩固、加深及灵活运用所学的专业知识并掌握机械设计的基本步骤和主要内容。 毕业设计（论文）指导教师： 系主任（教研室主任）： 2012年1月4日
文件编号：TP-AR-L6854 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 四柱液压机安全操作规 程正式样本
四柱液压机安全操作规程正式样本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 四柱液压机维护保养和安全操作规程 液压油，低于20度时万用N32／GB3141的高于30度时，可用N46／GB3141。 工作用油推荐采用32号、46号抗磨液压油，使用油温在15～60摄氏度范围内。 2．油液业进行严格过滤后才允许加入油箱。 3．工作油液每一年更换一次，其中第一次更换时间不应超过三个月； 4．滑块应经常注润滑油，立柱外表露面应经常保持清洁，每次工作前应先喷注机油。 5．在公称压力500T下集中载荷最大允许偏心
40mm。偏心过大易使立柱拉伤或出现其它不良现象。 6．每半年校正检查一次压力表； 7．机器较长期停用，应将各加—厂表面擦洗干净并涂以防锈油。 安全操作规程 1、不了解机器结构性能或操作程序者不应擅自开动机器； 2、机器在工作过程中，不应进行检修和调整模具； 3、当机器发现严重漏油或其它异常(如动作不可靠、噪声大、振动等)时应停车分析原因，设法排除，不得带病投入生产： 4、不得超载或超过最大偏心距使用： 5、严禁超过滑块的最大行程，模具闭合高度最小不得小于600mm。
目录 一、设计的意义 (2) 二、设计计算步骤 (6) 三、使用说明 (24) 四、设计收获与体会 (43) 五、参考文献 (44)
