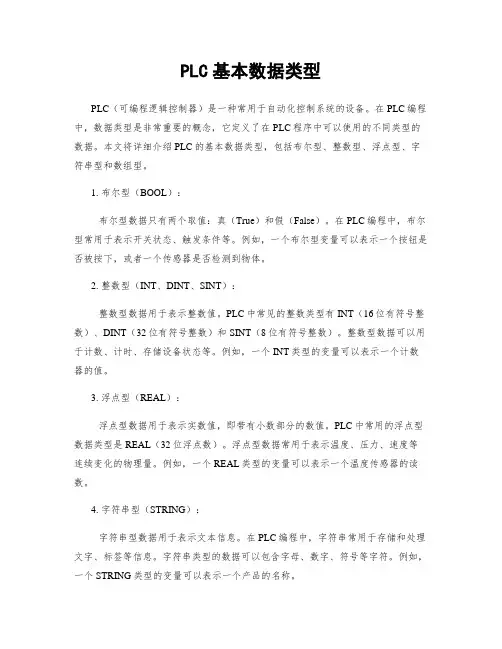

PLC数据类型知识点
(1)位地址格式
位是最小的存储单位，常用0、1两个数值来描述各元件的工作状态。当某位取值为1时，表示线圈闭合，对应触点发生动作，即常开触点闭合、常闭触点断开；当某位取值为0时，表示线圈断开，对应触点不动作，即常开触点断开、常闭触点闭合。
数据区存储器位地址格式可以表示为区域标识符+字节地址+字节与位分隔符+位号，例如I1.5，其中第0位为最低位（LSB），第7位为最高位（MSB）。
(2)字节地址格式
相邻的8位二进制数组成一个字节。字节地址格式可以表示为区域识别符+字节长度符B+字节号，例如QB0，表示由Q0.0～Q0.7这8位组成的字节
(3)字地址格式
两个相邻的字节组成一个字。字地址格式可以表示为区域识别符+字长度符W+起始字节号，且起始字节为高有效字节，例如VW100，表示由VB100和VB101这2个字节组成的字。
(4)双字地址格式
相邻的两个字组成一个双字。双字地址格式可以表示为区域识别符+双字长度符D+起始字节号，且起始字节为最高有效字节，例如VD100，表示由VB100～VB103这4个字节组成的双字。
