设备的使用
1、示波器的使用
0-20MHz范围内的信号都可测量。
三个校准旋钮顺时针拧到底；
五个按钮全要释放；
触发源要与输入通道一致；双通道输入时（DUAL），则触发源CH1和CH2都可；
“LEVEL”旋钮的使用（波形水平移动，不稳定时）；
“垂直衰减旋钮”要合适，尤其是数值和波形的幅值相比小太多时，波形太大，出了屏幕，会看不到波形；
Y轴校准方法；
DC和AC档位的区别。
2、交流毫伏表的使用
测量10-2MHz正弦信号的有效值。频带比示波器小，比万用表大。
一定要选择合适的量程，否则误差大。比如：正弦信号Ui=1V，要选3V量程档，用30V的话，误差大！
数字万用表
万用表
3、数字
测直流电压、电流信号，电阻值。
测交流信号不如交流毫伏表精度高，模拟电子技术实验室的交流信号有效值都用交流毫伏表测量！
4、模拟万用表
在本实验室只用于单管放大时测静态工作点的电流I B和I C。
5、信号发生器
正弦信号输入是有效值，切记！要注意分清题目给的条件是指正弦信号的有效值（示例Ui =1V）和最大值（示例Ui m=1V）。
6、集成运算放大器的使用
+12V、地、-12V这三个电源必须接上，运放才能工作。同时注意要打开电源开关。
输入信号不是电源，切记！
共地：“输入信号的地”、“示波器的地”一定要和“电源的地”可靠地接在一起。
开环过零检查运放的好坏。
比例运算电路要闭环调零减少误差。
实验板
7、单管放大电路
单管放大电路实验板
+12V和地要可靠连接；
共地：“输入信号的地”、“示波器的地”一定要和“电源的地”可靠地接在一起。
线要连好，不要落了接某些线。
实验中同学们出现的问题
实验1.1-1.4的问题
1、示波器：
AC耦合和DC耦合的区别。
LEVEL触发电平调整旋钮的使用。
水平和垂直的校准微调旋钮顺时针拧到底。
2、信号发生器：正弦波输入有效值方波输入峰值
3、数字万用表：测二极管正向导通压降档位用错。
4、导线好坏的测量
实验2.1的问题
1、测电阻要断开回路、电路要断电。
2、ui和uo用交流毫伏表测，并且要用能测被测信号的最小量程档位测。
比如10mV正弦信号，要用30mV档而不是3V。
实验2.2-2.3的问题
1、区别电源和输入信号
电源：+12V、地、-12V
输入信号：直流或交流的
实验中要打开运放电源。
2、积分电路，观察测相位差时，“TRIG.ALT”要释放。“CH2 INV”要释放。
3、检查运放好坏：开环过零
4、减少误差：闭环调零（调整时，输出应能在正负之间变化）
5、比例电路，如果输出是饱和值，说明没形成闭环，表示某些线没接或断。
6、看准板上的元器件参数！比如0.1μF和1μF，10K和100K。
实验2.3-2.4的问题
1、元器件看清：
稳压二极管、二极管
100K和4.7K可调电阻器
2、电路的Uo端不一定是在运放的Uo端
3、接线：用不同颜色线区分
实验指导书思考题及答案

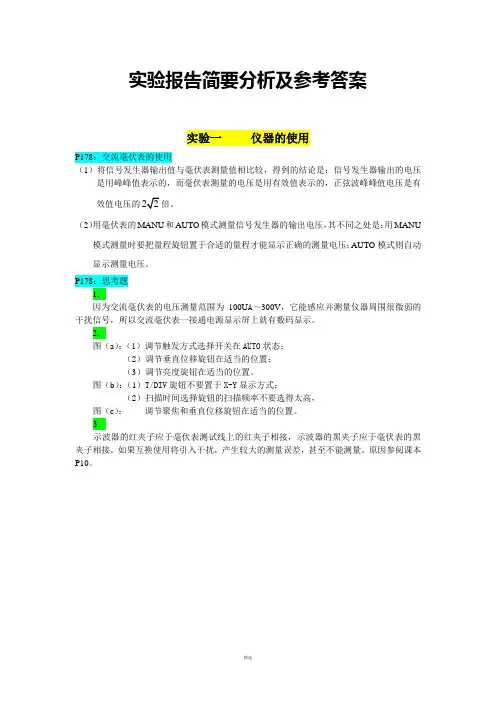

实验1.1 示波器的使用
四、实验总结报告分析提示
Y轴校零，把耦合方式放“GND”，调整输入通道的垂直“POSITION”旋钮，将零基准线调到合适的位置。
Y轴校零作用：确定信号零的位置，能看出波形相对于零是高还是低。
思考题1：示波器上的信号测试线（同轴电缆）上黑夹子和红夹子在测试信号时能否互换使用？黑夹子的正确接法？
答：不可以互换。黑夹子必须接所测信号的“地”端。
思考题2：当用示波器测“CAL”的波形时，说明Y 轴输入耦合方式选“DC” 档与“AC”档有什么不同？
答：有不同，“CAL”有1V直流分量。
选“DC”档：波形的交、直流分量都能显示。
选“AC”档：输入信号要经过电容，因此只能显示交流分量，无直流分量。
五、预习要求
阅读本实验内容，了解示波器的工作原理、性能及面板上常用的各主要旋钮、按键的作用和调节方法。试填写表1-2-3的选项内容。
填空：当用示波器观测信号，已知信号频率为1KHz，峰-峰值为1V，则应将Y 轴衰减选择 0.2V /格的档位，扫描时间选择 0.2ms /格的档位。（要求：波形Y 轴显示占5格，X 轴显示一个周期占5格）
实验1.2 数字扫频信号发生器的使用
四、实验总结报告分析提示
思考题1：信号发生器测试线上的红夹子能与示波器的黑夹子相接吗？为什
么？
答：不能。会造成信号发生器输出端短路。
示波器的黑夹子必须和信号的“地”端相连，也就是必须和信号发生器测试线上的黑夹子相连。信号发生器和示波器的黑夹子都与仪器自身的“地”端以及测试线的屏蔽层相连，接反会造成信号发生器输出端短路。
思考题2： TFG5003数字扫频信号发生器显示的正弦交流电压是有效值还表1-1-3 选定示波器正确的操作方法选定示波器正确的操作方法（（正确的在方框内画√，错误的在方框内画×） 显示情况
操作方法 显示出的波形亮度低
调整聚焦调节旋钮（╳）； 调整辉度调节旋钮（√） 显示出的波形线条粗
调整聚焦调节旋钮（√）； 调整辉度调节旋钮（╳） 显示出的波形不稳定
（波形在X 轴方向移动）
调整触发电平旋钮（√）； 调整水平位移旋钮（╳） 显示出的波形幅值太小 调整垂直衰减旋钮（√）； 调整垂直位移旋钮（╳） 显示出的波形X 轴太密 调整扫描时间旋钮（√）； 调整垂直衰减旋钮（╳）
是峰值？信号发生器显示的方波电压是峰-峰值还是峰值？
答：信号发生器显示的正弦交流电压是有效值。
信号发生器显示的方波电压是峰值。
思考题3：当用示波器观测信号发生器输出方波信号时，Y 轴耦合方式选择
“AC”或“DC”有什么不同？为什么？
答：波形没有不同。因为信号发生器产生的方波信号没有直流分量。
实验1.3 数字交流毫伏表的使用
五、实验总结报告分析提示
思考题1：交流毫伏表测试线上的红夹子和黑夹子在测量交流信号时是否可
以互换？
答：不能。
提示提示：：电测当测电压时换电极响在一般工量中，量交流，可任意互而不影测读数电电量。但在子路中，由于频电较较为工作率和路阻抗高，故功率低。扰号数电仪号发避免外界干信，多子器（交流毫伏表、示波器和信生器）采用单输单输仪两个测输总与仪端入、端出的形式，即器的量端或出端有一端器外壳连并与号测试电缆屏线连夹这个接，信的外蔽接在一起接黑子，通常端点用号符“⊥⊥应时将仪”表示。用，器的“⊥⊥测电”和被路中的“⊥⊥连”都接在一起，才扰称为能防止引入干。即共地。
思考题2：示波器、信号发生器和交流毫伏表都使用的是同种测试线，哪种
仪器的测试线在单独使用时红夹子和黑夹子可以短接?为什么?
答：示波器和交流毫伏表在单独使用时，红黑夹子可以短接。因为它们是信号的输入端，短接时，输入信号为零。
信号发生器的红黑饺子不可短接，短接会烧毁仪器。因为它们是信号的输出端，短接相当于把信号端直接接地，会烧毁设备。
六、预习要求
阅读本实验内容，了解双路数字交流毫伏表功能及技术指标。当测量信号发生器的输出交流信号Ui =10mv ；频率为1KHz 时，试填写表1-3-1。
实验2.1 晶体管共射极单管放大电路
理论要求理论要求：：电路原理图参看实验指导书。
1、静态工作点的计算。
2、放大电路性能：电压放大倍数、输入电阻、输出电阻的计算。
四、实验总结报告分析提示
放大器静态工作点设置的不同对放大器工作有何影响？
答：有影响的。静态工作点不合适，放大器会处于饱和或者截止的工作状态。 Rp 减小，U B 过高，容易导致饱和；
Rp 增加，U B 过低，容易导致截止。
放大器负载R L 对放大器的放大倍数A u 的影响。
表1-3-1 选定双路数字交流毫伏表正确使用方法选定双路数字交流毫伏表正确使用方法（（正确的在方框内画勾正确的在方框内画勾）） 项 目
位 置 设 置 量程的选择
300V （╳）; 30mv （√） 电压表头显示的电压值
交流有效值（√）; 峰值 （╳） 信号超过量程会出现什么现象？
量程指示灯会闪烁（√）； 无指示反映（╳） 测量信号前需要调零？
需要（╳）； 不需要（√） 能测信号中的直流量吗？
能（╳）； 不能（√）
答：R L 的加入，会使得Au 变小。因为', '//L L C L be R Au R R R r β=?
=。而当R L
增加时，Au 减小。 思考题：当U o 波形失真时，用晶体管毫伏表测量U o 的电压值是否有意义？ 答：晶体管毫伏表测量的是交流信号的有效值，当波形失真时，测量没有意义。
五、预习要求
设：R B1＝40K Ω，β＝50，U BE ＝0.7V , 估算图2-1-2静态理论值，并将数值
填入表2-1-1中。
空载时大电压放大倍数Au=-201.6；负载R L =5.1k 时，Au=-100.8。
阅读完本课实验内容后，填写表2-1-4。
表2-1-1 1 放大器静态工作点放大器静态工作点
实验2.2 比例运算电路
理论要求理论要求：：
会计算输入输出电压关系式。电路原理图参看实验指导书。
四、实验总结报告分析提示
1、电路的特点：
反相比例电路：1
F o i R U U R =?。输入电阻Ri=R1（输入电阻小，比如20K ，计表2-1-4 4 选定仪表正确使用的方法选定仪表正确使用的方法选定仪表正确使用的方法（（正确的在方框内画正确的在方框内画√√，错误的在方框内画错误的在方框内画××） 项 目 操作步骤
测电阻 先选择合适的量程，将指针万用表测试笔输入端短接起来，调节调零
旋钮，使指针调在电阻表盘零位置。（√）
指针万用表和数字万用表都要断开测量电路的电源（√）；断其并联
回路测电阻（√）
测电流 将指针万用表表串接到电路中（√）；测I B 用μA 档（√）；测I C 用
mA 档（√）；不用断开其测量两点间的导线（╳）
电压表选择 测量静态工作点使用万用表（√）；使用交流毫伏表（╳）
测量交流参数ui 、uo 使用万用表（╳）；使用交流毫伏表（√）
示波器观测两波形的相位 示波器垂直工作方式分别选“CH1”、“CH2”通道进行观察（╳） 示波器垂直工作方式选用“DUAL ”，同时观测两信号（√）
实验结束仪器复位 先关所有仪器电源开关，再拆线（√）
毫伏表的测量夹子夹在一起（√）；毫伏表放在30mv 档（╳）；毫伏
表放在300v 档（√）
万用表放在电阻档位（╳）；万用表放在交流最大档位或“OFF”档（√）
算公式：1i i i i i U U R R I U U ?
==?）。反相放大，比例系数可随意。当R1=RF 时，为反相跟随器。
同相比例电路：1
(1)F o i R U U R =+，输入电阻Ri=∞（输入电阻大，计算公式1(//)i i F i i i U U R R R I U U +
′′==?），同相放大，比例系数只可大于1。当R1=RF 时，为同相跟随器。
反相求和电路：1212
()F F o i i R R U U U R R =?+，特点类似于反相比例电路，可运用叠加原理求输入输出电压关系式。
误差原因
1、运放非理想状态：开环放大倍数非∞，同相、反相输入端电流非零。
2、电阻等元件参数非标称值。
3、测量仪器仪表——万用表、示波器的误差。
4、工作在非线性区域导致很大误差。
3、比例电路输入输出电压传输特性曲线除了线性区外，要画到实测的正负饱和值。
4、思考题：当表2-2-3中Ui 大于等于±4V 时，Uo 会大于等于±12V 吗？为什么？ 答：不会。因为运算放大器的直流电源是±12V 供电，其输出不会大于电源电压。
五、预习要求
实验2.3 反相积分电路
理论要求理论要求：：
会计算输入输出电压关系式。电路原理图参看实验指导书。
直流电压输入：1o i u u t RC =?
正弦信号输入：sin(90)im U uo t RC ωω
=
+ 四、实验总结报告分析提示
特点
直流积分：输出是输入信号对时间的积分，最后达到饱和值。输出和输入信号反相。1o i u u t RC
=? 交流积分：输出和输入信号相位差90°。
sin i im u U t ω= sin(90)im o U u t RC ωω
=+ 表2-2-5 选定正确的测量方法选定正确的测量方法（（正确的在方框内画√，错误的在错误的在方框内画方框内画×） 项 目 测量方法
使用运算放大器 开环过零是检测运算放大器的好坏（√）
闭环调零是消除运算放大器比例运算电路中的误差
（√）
用示波器观测信
号，当信号中含有
交、直流分量时
显示全波形，则选择Y 轴耦合方式为“DC” （√）；则选择 Y 轴耦合方式为“AC” （╳） 仅显示交流波形，则选择Y 轴耦合方式为“DC” （╳）；则选择 Y 轴耦合方式为“AC” （√）
误差原因
1、运放非理想状态：开环放大倍数非∞，同相反相输入端电流非零。
2、电阻、电容等元件参数非标称值。
3、信号发生器产生的输入信号有误差。
4、测量仪器仪表——示波器的误差。
积分器输入正弦交流信号时分析ui 与uo 之间的相位关系。
答：uo 相位超前ui 相位90°。
思考题2：当输入正弦交流信号的频率发生变化时，积分器的输出会出现什
么变化？（分析相位差、幅值、周期） 答：积分器的输出与输入的关系为：sin(90)im U uo t RC ωω
=+ uo 相位仍旧超前ui 相位90°，相位差不变。 输出信号的幅值为
im U RC ω
，所以幅值会发生变化。输入信号频率增加，输出信号幅值减小。 输出信号的周期和输入信号一样，所以也会变化。输入信号频率增加，输出信号频率也增加。
五、预习要求
阅读本实验内容。熟练掌握示波器的使用，试填写表2-3-1。
图2-3-4中，当u i =U im Sin ωt （U im =1V ；f=100Hz ）时，分析积分器输出端u o 的情况, 理论估算输出幅值U om = 1.59V 。 （36110100.1102100
im o m U U R C ωπ?==××××××）
实验2.4 电压比较器
理论要求理论要求：：
阈值电压的计算。电路原理图参看实验指导书。
反相单门限电压比较器：阈值电压是同相端的电压，信号从反相端入。 迟滞比较器： 112OH T RU U R R +=
+，112
OL T RU U R R ?=+ 四、实验总结报告分析提示
1、电压比较器原理：输入端信号和阈值电压进行比较。电路处于开环状态，输出在运放正负饱和电压间跳变，经稳压二极管后，输出值在稳压二极管的稳压值之间跳变。
2、思考题：当迟滞比较器输入交流信号U im 值小于门限电压V T 时，比较器输出会出现什么情况？
答：比较器的输出就不会发生跳变。 输出可能为正饱和值或负饱和值。
五、预习要求
阅读本实验内容，了解由运算放大器组成电压比较器的工作原理。填写表表2-3-1 选定正确的测量方法选定正确的测量方法（（正确的在方框内画√，错误错误的在方框内画的在方框内画×） 项 目
测量方法 图2-3-4中，输入交
流信号U im =1V ；
f=100Hz ，用示波器观测两波形相位关系
示波器扫描时间选择“0.5s/格”档位（╳） 示波器扫描时间选择“2ms/格”档位（√） 示波器Y 轴工作方式分别选用CH1、CH2通道进行观察（╳）
示波器Y 轴工作方式选用“DUAL ”（交替显示）（√）
U im 是正弦交流信号有效值（╳）
U im 是正弦交流信号峰值（√）
2-4-1中的内容。
理论计算图2-4-2（a ）电路中，上限门电压U T+= 0.73V ；下限门电压U T—= -0.73V 。(112OH T RU U R R +=+, 112
OL T RU U R R ?=+) 实验2.5 波形发生器
理论要求理论要求：：
电路原理图参看实验指导书。
RC 正弦波发生器：12f RC
π= 方波（矩形波）发生器：T=212
ln(12)F R R C R +，占空比50%。u c 波形中充、放电的幅值取决于运算放大器同相输入端U+的电压值，即
112DZ R U R R + 。
四、实验总结报告分析提示
思考题1：方形波发生器图2-5-3，当R 3的电阻增大时，会对输出产生什么
影响？
答：一般情况下R 3增大，不会对输出电压的大小产生影响。它的作用是限流，使流过稳压管的电流不过大。
表2-4-1 选定正确的操作方法（正确的在方框内画√，错误的在方框内画×） 项 目 操作方法
运算放大器使用 运算放大器使用时须提供直流电源（±12V 和地）（√）
运算放大器须检测好坏，方法是开环过零（√）
电压比较器仍须要调零（╳）
迟滞比较器 利用迟滞比较器将输入的正弦波转换为输出的矩型波，
对输入信号幅值大小没有要求（╳）
思考题2：方形波发生器图2-5-3，u c 波形中充、放电的幅值由什么决定？
充、放电的时间由什么决定？
答：方形波发生器是由迟滞比较器和积分电路组合而成。u c 波形中充、放电的幅值取决于运算放大器同相输入端U+的电压值，即112
DZ R U R R +。充电和放电的时间是一样长的，都等于半个周期，而周期为122ln (12
)F R T R C R =+。 思考题3： RC 正弦波发生器图2-5-1中，电位器R P 的作用是调节正弦波的
频率吗？它的作用是什么？
答：不是调节正弦波的频率。它的作用是调节放大电路的Av 值，使之满足
振幅平衡条件Av=3（︱A F︱=1）
。 五、预习要求
计算 RC 正弦波发生器（图2-5-1）的输出振荡频率fo= 159Hz 。 （12f RC
π=） 计算方波发生器（图2-5-3）当R F =10K ?时，输出方波的周期T= 2.2ms 。（12
2ln (12)F R T R C R =+）
目录 实验一整流、滤波、稳压电路 (1) 实验二单级交流放大器（一） (5) 实验三单级交流放大器（二） (7) 实验四两级阻容耦合放大电路 (9) 实验五负反馈放大电路 (11) 实验六射极输出器的测试 (14) 实验七 OCL功率放大电路 (16) 实验八差动放大器 (18) 实验九运算放大器的基本运算电路（一） (20) 实验十集成运算放大器的基本运算电路（二） (22) 实验十一比较器、方波—三角波发生器 (24) 实验十二集成555电路的应用实验 (26) 实验十三 RC正弦波振荡器 (30) 实验十四集成功率放大器 (32) 实验十五函数信号发生器（综合性实验） (34) 实验十六积分与微分电路（设计性实验） (36) 实验十七有源滤波器（设计性实验） (38) 实验十八电压/频率转换电路（设计性实验） (40) 实验十九电流/电压转换电路（设计性实验） (41)
实验一整流、滤波、稳压电路 一、实验目的 1、比较半波整流与桥式整流的特点。 2、了解稳压电路的组成和稳压作用。 3、熟悉集成三端可调稳压器的使用。 二、实验设备 1、实验箱（台） 2、示波器 3、数字万用表 三、预习要求 1、二极管半波整流和全波整流的工作原理及整流输出波形。 2、整流电路分别接电容、稳压管及稳压电路时的工作原理及输出波形。 3、熟悉三端集成稳压器的工作原理。 四、实验内容与步骤 首先校准示波器。 1、半波整流与桥式整流： ●分别按图1-1和图1-2接线。 ●在输入端接入交流14V电压，调节使I O=50mA时,用数字万用表测出V O，同时用 示波器的DC档观察输出波形记入表1-1中。 图1-1
北方民族大学 Beifang University of Nationalities 《模拟电子技术实验》课程指导书 北方民族大学教务处
北方民族大学 《模拟电子技术实验》课程指导书 编著杨艺丁黎明 校审杨艺 北方民族大学教务处 二〇一二年三月
《模拟电子技术实验》课程是工科类大学二年级学生必修的一门实践类课程。实验主要设备包括模拟电子技术实验箱、信号发生器、示波器、数字万用表、交流毫伏表和直流电源等。 课程教学要求是：通过该课程，学生学会正确使用常用的电子仪器，掌握三极管放大电路分析和设计方法，掌握集成运放的使用及运算放大电路各项性能的测量，学会查找并排除实验故障，初步培养学生实际工程设计能力，学会仿真软件的使用，掌握工程设计的概念和步骤，为以后学习和工作打下坚实的实践基础。 《模拟电子技术实验》课程内容包括基础验证性实验，设计性实验和综合设计实践三大部分。 基础验证性实验主要包括仪器设备的使用、双极性三极管电路的分析、负反馈放大电路的测量等内容。主要培养学生分析电路的能力，掌握电路基本参数的测量方法。 设计性实验主要包括运算电路的实现等内容。主要要求学生掌握基本电路的设计能力。 综合设计实践主要包括项目的选题、开题、实施和验收等过程，要求学生能够掌握电子产品开发的整个过程，提高学生的设计、制作、调试电路的能力。 实验要求大家认真做好课前预习，积极查找相关技术资料，如实记录实验数据，独立写出严谨、有理论分析、实事求是、文理通顺、字迹端正的实验报告。 本书前八个实验项目由杨艺老师编写，实验九由丁黎明老师编写。全书由丁黎明老师提出课程计划，由杨艺老师进行校对和排版。参与本书课程计划制订的还有电工电子课程组的全体老师。 2012年3月1日
实验一、 一、实验目的 1、学习电子技术实验中常用电子仪器的主要技术指标、性能和正确使用方法。 2、初步掌握用示波器观察正弦信号波形和读取波形参数的方法。 电路实验箱的结构、基本功能和使用方法。 二、实验原理 在模拟电子电路实验中，要对各种电子仪器进行综合使用，可按照信号流向，以接线简捷，调节顺手，观察与读数方便等原则进行合理布局。接线时应注意，为防止外界干扰，各仪器的公共接地端应连接在一起，称共地。 1.信号发生器 信号发生器可以根据需要输出正弦波、方波、三角波三种信号波形。输出信号电压频率可以通过频率分挡开关、频率粗调和细调旋钮进行调节。输出信号电压幅度可由输出幅度调节旋钮进行连续调节。 操作要领： 1）按下电源开关。 2）根据需要选定一个波形输出开关按下。 3）根据所需频率，选择频率范围（选定一个频率分挡开关按下）、分别调节频率粗调和细调旋钮，在频率显示屏上显示所需频率即可。 4）调节幅度调节旋钮，用交流毫伏表测出所需信号电压值。 注意：信号发生器的输出端不允许短路。 2.交流毫伏表 交流毫伏表只能在其工作频率范围内，用来测量300伏以下正弦交流电压的有效值。 操作要领： 1.为了防止过载损坏仪表，在开机前和测量前（即在输入端开路情况下）应先将量程 开关置于较大量程处，待输入端接入电路开始测量时，再逐档减小量程到适当位置。 2.读数：当量程开关旋到左边首位数为“1”的任一挡位时，应读取0～10标度尺上的 示数。当量程开关旋到左边首位数为“3”的任一挡位时，应读取0～3标度尺上的示数。 3）仪表使用完后，先将量程开关置于较大量程位置后，才能拆线或关机。 3．双踪示波器 示波器是用来观察和测量信号的波形及参数的设备。双踪示波器可以同时对两个输入信号进行观测和比较。 操作要领： 1.时基线位置的调节开机数秒钟后，适当调节垂直（↑↓）和水平（←→）位移旋 钮，将时基线移至适当的位置。

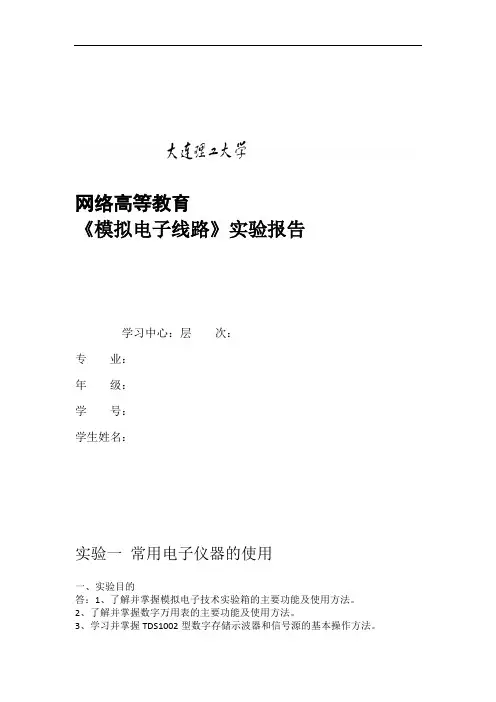

网络高等教育《模拟电子线路》实验报告 学习中心：农垦河西分校 层次：高中起点专科 专业：电力系统自动化技术 年级：年春/秋季 学号： 8 学生姓名：陈爱明
实验一常用电子仪器的使用 一、实验目的 1、了解并掌握模拟电子技术实验箱的主要功能及使用方法 2、了解并掌握数字万用表的主要功能及使用方法 3、了解并掌握TDS1002型数字储存示波器和信号源的基本操作方法. 二、基本知识 1．简述模拟电子技术实验箱布线区的结构及导电机制。 布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的. 2．试述NEEL-03A型信号源的主要技术特性。 1、输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号 2、输出频率：10Hz～1MHz连续可调 3、幅值调节范围：0～10VP-P连续可调 4、波形衰减：20dB、40dB；字频率计，既可作为信号源的输出监视仪表， 也可以作外侧频率计用 5、带有6位数字频率计，既可作为信号源的输出监视仪表，也可以作外侧频 率计用 3．试述使用万用表时应注意的问题。 使用万用表进行测量时，应先确定所需测量功能和量程。 确定量程的原则 已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。 如果被测参数的范围未知，则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。 如屏幕显示“1”，表明已超过量程范围，须将量程开关转至相应档位上 4．试述TDS1002型示波器进行自动测量的方法。 按下“测量”按钮可以进行自动测量。共有十一种测量类型。一次最多可显
实验2 单管放大电路 1.1 实验目的 (1) 熟悉电子元件和模拟电路实验箱。 (2) 掌握放大器静态工作点的调试方法及其对放大器性能的影响。 (3) 学习测量放大器Q点，A v，r i，r o的方法，了解共射极电路的特性。 (4) 学习放大器的动态性能。 1.2 实验仪器与设备 示波器，信号发生器，交流毫伏表，数字万用表，模拟/数字电路实验箱。 1.3 预习要求 (1) 熟悉分压式偏置放大器的工作原理，了解元器件参数对放大器性能的影响。 (2) 熟悉放大器的动态及静态测量方法。 1.4 实验内容与步骤 （一）、连接直流电路，测量静态工作点 1．连接直流电路 (1)用万用表判断实验元件（三极管、电解电容、电阻、电位器）及实验所用导线的好坏。 (2) 连接分压式偏置放大器的直流通路，电路如图1-1所示，将R W的阻值调到最大100K。 图1-1 分压式偏置单管放大器的直流通路
（3）调节直流稳压电源电压输出调节旋钮，使其输出+12V(方法：用万用表直流电压档监测直流稳压电源输出端口，调节旋钮使万用表显示＋12 V) 2．调节静态工作点 接通稳压电源（方法：用红色导线连接直流稳压电源的正极与R W R C的公共点，用黑色导线连接直流稳压电源的负极与R B2 R E的公共点），调节R W使U CE=1/2 U CC，V BE=0.7V 测量晶体管各极对地电压U B、U C和U E，将测量结果和计算所得结果填入表1-1中。 U CE =U C-U E U BE =U B-U E I C = I E= U E /R E 表1-1 静态工作点实验数据 （二）、连接完整电路，测量动态参数 1.连接完整电路 图1-2 分压式偏置单管放大器原理图 注意：电解电容的极性。 3．电压放大倍数的测量 （1）接通函数信号发生器电源，调节函数信号发生器的频率调节旋钮和幅度调节旋钮，使函数信号发生器输出频率 f =1 kHz ，输出电压U S=10 mV （有效值）的交流信号（若输出不能达到10 mV，可调节输出衰减旋钮20～60 dB和幅度调节旋钮即可）。 注意：信号发生器输出交流信号的频率通过数码管显示即可读出来，输出交流信号的幅度必须使用晶体管毫伏表检测方可读出电压有效值。 （2）将信号发生器、示波器、晶体管毫伏表按图1-3接入。信号发生器的正极、示波
实验一常用电子仪器的使用 一、实验目的 1?熟悉示波器，低频信号发生器和晶体管毫伏表等常用电子仪器面板，控制旋钮的名称，功能及使 用方法。 2?学习使用低频信号发生器和频率计。 3?初步掌握用示波器观察波形和测量波形参数的方法。 二、实验原理 在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。 实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图 1 —1所示。接线时应注意，为防止外 界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。 交流奄伏表直流稳压电源 图1—1模拟电子电路中常用电子仪器布局图 1.低频信号发生器 低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20V（峰-峰值）。 通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。低频信号发生器的输出信号频率可以通过频率分档开关进行调节。 低频信号发生器作为信号源，它的输出端不允许短路。 2.交流毫伏表 交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。 3.示波器 示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。示波器的种类很多，通常可分通用、多踪多线、记忆存贮、逻辑专用等类。 双踪示波器可同时观测两个电信号，需要对两个信号的波形同时进行观察或比较时，选用双踪示波器比较合适。 本实验要测量正弦波和方波脉冲电压的波形参数，正弦信号的波形参数是幅值u m、周期T （或频率f） 和初相；脉冲信号的波形参数是幅值4、周期T和脉宽T P。幅值U、峰峰值U P-P和有效值都可表示正弦量 U m、 1 的大小，但用示波器测U P-P较方便（用万用表交流电压档测得的是正弦量的有效值U斗）。由于频率f=丄, V2 T 所以测出周期T,即可算得频率。矩形脉冲电压，可用周期T,脉宽T P和幅值Un三个参数来描述。T P与T 之比称为占空比。 三、实验内容和步骤 1 .检查示波器
电路与模拟电子技术 实验指导书 王凤歌 （修改于2011.12.30） 1
实验一直流网络定理 一、实验目的 1、加深对基尔霍夫和迭加原理的内容和适用范围的理解。 2、用实验方法验证戴维南定理的正确性。 3、学习线性含源一端口网络等效电路参数的测量方法。 4、验证功率输出最大条件。 二、实验属性（验证性） 三、实验仪器设备及器材 1、电工实验装置（DG011T、DY031T、DG053T） 2、电阻箱 四、实验要求 1. 所有需要测量的电压值，均以电压表测量的读数为准，不以电源表盘指示值为准。 2. 防止电源两端碰线短路。 3. 若用指针式电流表进行测量时，要识别电流插头所接电流表时的“ +、－”极性。倘若不换接极性，则电表指针可能反偏（电流为负值时），此时必须调换电流表极性，重新测量，此时指针可正偏，但读得的电流值必须冠以负号。 4.用电流插头测量各支路电流时，应注意仪表的极性，及数据表格中“ +、－”号的记录。 五、实验原理 1、基尔霍夫定律是集总电路的基本定律。它包括电流定律和电压定律。 基尔霍夫电流定律：在集总电路中，任何时刻，对任一节点，所有支路电流的代数和恒等于零。即 ∑I = 0 基尔霍夫电压定律：在集总电路中，任何时刻，沿任一回路内所有支路或元件电压的代数和恒等于零。即 ∑U = 0 2、迭加原理是线性电路的一个重要定理。 独立电源称为激励，由它引起的支路电压、电流称为响应，则迭加原理可简述为：在任意线性网络中，多个激励同时作用时，总的响应等于每个激励单独作用时引起的响应之和。 3、戴维南定理指出，任何一个线性含源一端口网络，对外部电路而言，总可以用一个理想电压源和电阻相串联的有源支路来代替，如图1-1所示，其理想电压源的电压等于原网络端口的开路电压U OC，其电阻等于原网络中所有独立电源为零值时的入端等效电阻R0。 图1-1 2
姓名：赵晓磊学号：1120130376 班级：02311301 科目：模拟电子技术实验B 实验二：EDA实验 一、实验目的 1.了解EDA技术的发展、应用概述。 2. 掌握Multisim 1 3.0 软件的使用，完成对电路图的仿真测试。 二、实验电路
三、试验软件与环境 Multisim 13.0 Windows 7 (x64) 四、实验内容与步骤 1.实验内容 了解元件工具箱中常用的器件的调用、参数选择。 调用各类仿真仪表，掌握各类仿真仪表控制面板的功能。 完成实验指导书中实验四两级放大电路实验（不带负反馈）。 2.实验步骤 测量两级放大电路静态工作点，要求调整后Uc1 = 10V。 测定空载和带载两种情况下的电压放大倍数，用示波器观察输入电压和输出电压的相位关系。 测输入电阻Ri，其中Rs = 2kΩ。 测输出电阻Ro。 测量两级放大电路的通频带。 五、实验结果 1. 两级放大电路静态工作点 断开us，Ui+端对地短路
2. 空载和带载两种情况下的电压放大倍数接入us，Rs = 0 带载： 负载： 经过比较，输入电压和输出电压同相。 3. 测输入电阻Ri Rs = 2kΩ，RL = ∞ Ui = 1.701mV
Ri = Ui/(Us-Ui)*Rs = 11.38kΩ 4. 测输出电阻Ro Rs = 0 RL = ∞，Uo’=979.3mV RL = 4.7kΩ，Uo = 716.7mV Ro = (Uo’/Uo - 1)*R = 1.72kΩ 5. 测量两级放大电路的通频带电路最大增益49.77dB 下限截止频率fL = 75.704Hz 上限截止频率fH = 54.483kHz 六、实验收获、体会与建议
大工15秋《模拟电子线路实验》实验报告参考答案 实验一常用电子仪器的使用 一、实验目的 1、了解并掌握模拟电子技术实验箱的主要功能及使用方法。 3、学习并掌握TDS1002型数字存储示波器和信号源的基本操作方法 二、基本知识 1．简述模拟电子技术实验箱布线区的结构及导电机制。 答：模拟电子技术试验箱布线区：用来插接元件和导线，搭建实验电路。配有2只8脚集成电路插座和1只14脚集成电路插座。结构及导电机制：布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。 2．试述NEEL-03A型信号源的主要技术特性。 答：NEEL-03A型信号源的主要技术特性： ①输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号；②输出频率：10Hz~1MHz连续可调；
③幅值调节范围：0~10VP-P连续可调； ④波形衰减：20dB、40dB； ⑤带有6位数字频率计，既可作为信号源的输出监视仪表，也可以作外侧频率计用。 3．试述使用万用表时应注意的问题。 答：应注意使用万用表进行测量时，应先确定所需测量功能和量程。 确定量程的原则： ①若已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。 ②如果被测参数的范围未知，则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。如屏幕显示“1”，表明已超过量程范围，须将量程开关转至相应档位上。2、了解并掌握数字万用表的主要功能及使用方法。 三、预习题 1．正弦交流信号的峰-峰值×峰值，峰值×有效值。 2．交流信号的周期和频率是什么关系？答：互为倒数，f=1/T，T=1/f
实验一共射极单管放大电路的研究 1. 实验目的 （1）学会放大器静态工作点的调试方法，分析静态工作点对放大器性能的影响； （2）掌握放大器电压放大倍数、输入电阻、输出电阻及最大不失真输出电压的测试方法； （3）熟悉常用电子仪器及模拟电路实验设备的使用。 2. 实验设备与器材 实验所用设备与器材见表1.1。 表1.1 实验4.1的设备与器材 序号名称型号与规格数量备注 1 实验台1台 2 双踪示波器0～20M 1台 3 电子毫伏表1只 4 万用表1只 5 三极管1只 6 电阻1kΩ/0.25W 1只R e 7 电阻 2.4kΩ/0.25W 2只R S、R c、R L 8 电阻20kΩ/0.25W 1只R b1、R b2 9 电阻500kΩ/0.25W 1只R b2 10 铝电解电容10μF/25V 2只C1、C2 11 铝电解电容50μF/25V 1只C e 3. 实验电路与说明 实验电路如图1.1所示，为电阻分压式工作点稳定单管放大器实验电路图。它的偏置电路采用R B1和R B2组成的分压电路，并在发射极中接有电阻R E，以稳定放大器的静态工作点。当在放大器的输入端加入输入信号u i后，在放大器的输出端便可得到一个与u i相位相反，幅值被放大了的输出信号u0，从而实现了电压放大。安装电路时，要注意电解电容极性、直流电源正负极和信号源的极性。 图1.1 共射极单管放大器实验电路
I c/mA U ce/V u0波形失真情况管子工作状态 2.0 (5) 测量最大不失真输出电压的幅度 置R C＝2.4kΩ，R L＝2.4kΩ，调节信号发生器输出，使U s逐渐增大，用示波器观察输出信号的波形。直到输出波形刚要出现失真而没有出现失真时，停止增大U s，这时示波器所显示的正弦波电压幅度，就是放大电路的最大不失真输出电压幅度，将该值记录下来。然后继续增大U s，观察输出信号波形的失真情况。 5. 实验总结与分析 （1）用理论分析方法计算出电路的静态工作点，填入表1.2中，再与测量值进行比较，并分析误差的原因。 （2）通过电路的动态分析，计算出电路的电压放大倍数，包括不接负载时的A u、A us以及接上负载时的A u、A us。将计算结果填入表1.3中，再与测量值进行比较，并分析产生误差的原因。 （3）回答以下问题： ①放大电路所接负载电阻发生变化时，对电路的电压放大倍数有何影响？ ②怎样用测量信号电压的方法来测量放大电路的输入电阻和输出电阻？ （4）心得体会与其他。
第1章习题答案 1. 判断题：在问题的后面括号中打√或×。 （1）当模拟电路的输入有微小的变化时必然输出端也会有变化。（√） （2）当模拟电路的输出有微小的变化时必然输入端也会有变化。（×） （3）线性电路一定是模拟电路。（√） （4）模拟电路一定是线性电路。（×） （5）放大器一定是线性电路。（√） （6）线性电路一定是放大器。（×） （7）放大器是有源的线性网络。（√） （8）放大器的增益有可能有不同的量纲。（√） （9）放大器的零点是指放大器输出为0。（×） （10）放大器的增益一定是大于1的。（×） 2 填空题： （1）放大器输入为10mV电压信号，输出为100mA电流信号，增益是10S。 （2）放大器输入为10mA电流信号，输出为10V电压信号，增益是1KΩ。 （3）放大器输入为10V电压信号，输出为100mV电压信号，增益是0.01 。 （4）在输入信号为电压源的情况下，放大器的输入阻抗越大越好。 （5）在负载要求为恒压输出的情况下，放大器的输出阻抗越大越好。 （6）在输入信号为电流源的情况下，放大器的输入阻抗越小越好。 （7）在负载要求为恒流输出的情况下，放大器的输出阻抗越小越好。 （8）某放大器的零点是1V，零漂是+20PPM，当温度升高10℃时，零点是 1.0002V 。（9）某放大器可输出的标准正弦波有效值是10V，其最大不失真正电压输出+U OM是14V，最大不失真负电压输出-U OM是-14V 。 （10）某放大器在输入频率0~200KHZ的范围内，增益是100V/V，在频率增加到250KHZ时增益变成约70V/V，该放大器的下限截止频率f L是0HZ，上限截止频率f H是250KHZ，通频带 f BW是250KHZ。 3. 现有：电压信号源1个，电压型放大器1个，1K电阻1个，万用表1个。如通过实验法求信号源的 内阻、放大器的输入阻抗及输出阻抗，请写出实验步骤。 解:提示：按照输入阻抗、输出阻抗定义完成，电流通过测电阻压降得到。 4. 现有：宽频信号发生器1个，示波器1个，互导型放大器1个，1K电阻1个。如通过实验法求放大 器的通频带增益、上限截止频率及下限截止频率，请写出实验步骤。 解: 提示：放大器输入接信号源，输出接电阻，从0HZ开始不断加大频率，由示波器观测输入信号和输出信号的幅值并做纪录，绘出通频带各点图形。 第2章习题答案
模拟电子线路实验实验 报告 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
网络高等教育 《模拟电子线路》实验报告 学习中心：浙江建设职业技术学院奥鹏学习中心层次：高中起点专科 专业：电力系统自动化技术 年级： 12 年秋季 学号： 学生姓名：
实验一常用电子仪器的使用 一、实验目的 1.了解并掌握模拟电子技术实验箱的主要功能及使用方法。 2.了解并掌握数字万用表的主要功能及使用方法。 3.学习并掌握TDS1002型数字存储示波器和信号源的基本操作方 法。 二、基本知识 1．简述模拟电子技术实验箱布线区的结构及导电机制。 布线区面板以大焊孔为主，其周围以十字花小孔结构相结合，构成接点的连接形式，每个大焊孔与它周围的小孔都是相通的。 2．试述NEEL-03A型信号源的主要技术特性。 ①输出波形：三角波、正弦波、方波、二脉、四脉、八脉、单次脉冲信号； ②输出频率：10Hz~1MHz连续可调； ③幅值调节范围：0~10V P-P连续可调； ④波形衰减：20dB、40dB； ⑤带有6位数字频率计，既可作为信号源的输出监视仪表，也可以作外侧频率计用。 注意：信号源输出端不能短路。 3．试述使用万用表时应注意的问题。
使用万用表进行测量时，应先确定所需测量功能和量程。 确定量程的原则： ①若已知被测参数大致范围，所选量程应“大于被测值，且最接近被测值”。 ②如果被测参数的范围未知，则先选择所需功能的最大量程测量，根据初测结果逐步把量程下调到最接近于被测值的量程，以便测量出更加准确的数值。 如屏幕显示“1”，表明已超过量程范围，须将量程开关转至相应档位上。 4．试述TDS1002型示波器进行自动测量的方法。 按下“测量”按钮可以进行自动测量。共有十一种测量类型。一次最多可显示五种。 按下顶部的选项按钮可以显示“测量1”菜单。可以在“信源”中选择在其上进行测量的通道。可以在“类型”中选择测量类型。 测量类型有：频率、周期、平均值、峰-峰值、均方根值、最小值、最大值、上升时间、下降时间、正频宽、负频宽。 三、预习题 1．正弦交流信号的峰-峰值=_2__×峰值，峰值=__根号2__×有效值。 2．交流信号的周期和频率是什么关系 两者是倒数关系。 周期大也就是频率小，频率大也就是周期长

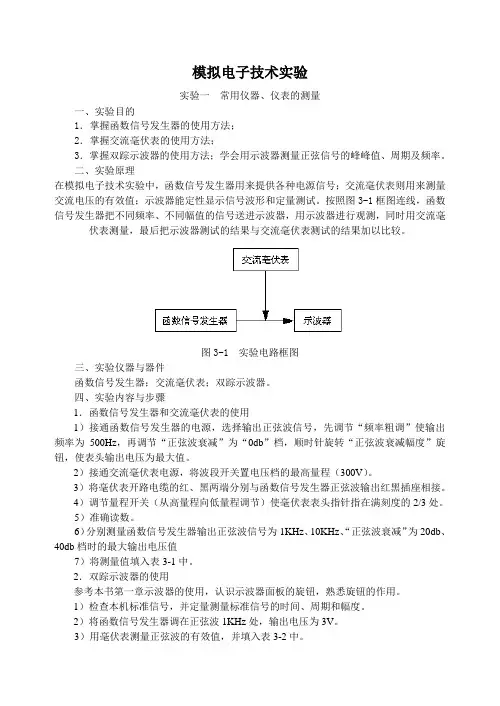

实验二常用电子仪器的使用 一、实验目的 （1）了解双踪示波器、低频信号发生器及晶体管毫伏表的原理框图和主要技术指标； （2）掌握用双踪示波器测量信号的幅度、频率； （3）掌握低频信号发生器、晶体管毫伏表的正确使用方法。 二、实验器材 双踪示波器DF4321型（或HH4310A型）低频信号发生器DF1641B型（或SG1631C型）晶体管毫伏表DF2175型 三、实验原理与参考电路 在电子技术实验里，测试和定量分析电路的静态和动态的工作状况时，最常用的电子仪器有示 示波器：用来观察电路中各点的波形，以监视电路是否正常工作，同时还用于测量波形的周期、幅度、相位差及观察电路的特性曲线等。 低频信号发生器：为电路提供各种频率和幅度的输入信号。 直流稳压电源：为电路提供电源。 晶体管毫伏表：用于测量电路的输入、输出信号的有效值。 万用表：用于测量电路的静态工作点和直流信号的值。 四、实验内容及步骤 1．低频信号发生器与晶体管毫伏表的使用 (1)信号发生器输出频率的调节方法 按下“频率范围”波段开关，配合面板上的“频率调节”旋钮可使信号发生器输出频率在0.3Hz~3MHz的范围改变。 (2)信号发生器输出幅度的调节方法 仪器面板右下方的Q9是信号的输出端，调节“输出衰减”开关和“输出调节”电位器，便可在输出端得到所需的电压，其输出为0-20V P-P的范围。 (3)低频信号发生器与毫伏表的使用 将信号发生器频率调至lkHz，调节“输出调节”旋钮，使仪器输出电压为5V P-P左右的正弦波，分别置分贝衰减开关于0dB、—20dB、—40dB、—60dB挡，用毫伏表分别测出相应的电压值。注意测量时不要超过毫伏表的量程，并且尽可能地把档位调到与被测量值相接近，以减小测量误差。 2．示波器的使用 (1)使用前的检查与校准 先将示波器面板上各键置于如下位置：“工作方式”位于“交替”（如果只观察一个波形可置于CHl通道或CH2通道）；“极性”选择位于“+”；“触发方式”位于“内触发”；“DC，GND，AC"开关位于“AC”；“高频，常态，自动”开关位于“自动”位置；“灵敏度V／div"开关于“0．2V／div"档，“扫速t／div"开关于“0．2ms／div"档，亮度、辉度、位移、电平开关置中间位置，开启电源后，
河海大学文天学院 电子技术实验指导书 模拟电子技术 王飞 2014.2
实验一 晶体管单管放大电路 一、实验目的 1．学习放大电路静态工作点调试方法，分析静态工作点对放大电路性能的影响。 2．学习放大电路电压放大倍数及最大不失真输出电压的测量方法。 3．测量放大电路输入、输出电阻。 4．进一步熟悉各种电子仪器的使用。 二、实验原理 图1－1为电阻分压式静态工作点稳定放大电路，它的偏置电路采用R B1 = R W1 + R 3和R B2 = R W2 + R 4组成的分压电路，并在发射级中接有电阻R E = R 6，用来稳定静态工作点。当在放大电路输入端输入信号U i 后，在放大电路输出端便可得到与U i 相位相反、被放大了的输出信号U 0，实现了电压放大。R 1和R 2组成输入信号的分压电路，其目的是防止输入信号过大，损坏三极管。 图1－1 在电路中静态工作点为： CC B B B B U R R R U 2 12 += E E E BE B E R U R U U I = -= )(E C C CC CE R R I U U +-= 动态参数： 电压放大倍数k 3.3//50==-== R R R R U U A C be L C i U γβ
其中) mA () mv (26) 1(300E be I r β++= 输入电阻：若开关合上，即R 7短接 be B B i r R R r ////21= 输出电阻：5R R r C o == 放大电路输入电阻测试方法：若输入信号源U S 经R 1 = 5.1k 与C 1串联后再接到三极管 V 1的基极，测得U S 和'i U ，即可计算出1' ' R U U U r i S i i ?-= 输出电阻可用下式计算：L R U U r )1(0 '00-= 其中' 0U 为R L 未接入时（R L = ∞）U 0之值，U 0为接入R L 时U 0之值。 1．静态工作点的测试 1）静态工作点的测量 放大电路的静态工作点是指在放大电路输入端不加输入信号U i 时，在电源电压V CC 作用下，三极管的基极电流I B ，集电极电流I C 以及集成极与发射极之间的电压U CE 等。测量静态工作点时，应使放大电路输入信号U i = 0，即将信号源输出旋钮旋至零（通常需将放大电路输入端与地短接）。然后测出I C ，或测出R E 两端电压，间接计算出I C 来，I B = I C / β, U BE , U CE 用数字式直流电压表进行测量，在测试中应注意： a) 测量电压U BE 、U CE 时，为防止引入干扰，应采用先测量B 、C 、E 对地的电位后进行计算，即： U BE = U B – U E U CE = U C – U E b) 为了测量I B 、I C 和I E ，为了方便起见，一般先直接测量出U E 后，再由计算得到： E E E C R U I I == β C B I I = 总之，为了测量静态工作点只需用直流电压表测出U C 、U B 、U E 即可推算出。 2）静态工作点的调试： 放大电路的基本任务是在不失真的前提下，对输入信号进行放大，故设置放大电路静态工作点的原则是：保证输出波形不失真并使放大电路具有较高的电压放大倍数。 改变电路参数U CC 、R C 、R B 都将引起静态工作点的变化，通常以调节上偏置电阻取得一合适的静态工作点，如图1－1中调节R W1。R B1减小将引起I C 增加，使工作点偏高，放大电路容易产生饱和失真，如图1－2－a 所示，U 0负半周被削顶。当R B1增加，则I C 减小，使工作点偏低，放大电路容易产生截止失真，如图1－2－b 所示。U 0正半周被缩顶。适当调节R b1可得到合适的静态工作点。
参考答案--模拟电子技术实验指导书(2012)
实验一常用电子仪器的使用 一、实验目的 1．熟悉示波器，低频信号发生器和晶体管毫伏表等常用电子仪器面板，控制旋钮的名称，功能及使用方法。 2．学习使用低频信号发生器和频率计。 3．初步掌握用示波器观察波形和测量波形参数的方法。 二、实验原理 在电子电路实验中，经常使用的电子仪器有示波器、低频信号发生器、直流稳压电源、交流毫伏表及频率计等。它们和万用电表一起，可以完成对电子电路的静态和动态工作情况的测试。 实验中要对各种电子仪器进行综合使用，可按照信号流向，以连线简捷，调节顺手，观察与读数方便等原则进行合理布局，各仪器与被测实验装置之间的布局与连接如图1—1所示。接线时应注意，为防止外界干扰，各仪器的共公接地端应连接在一起，称共地。信号源和交流毫伏表的引线通常用屏蔽线或专用电缆线，示波器接线使用专用电缆线，直流电源的接线用普通导线。
图1—1 模拟电子电路中常用电子仪器布局图 1．低频信号发生器 低频信号发生器按需要输出正弦波、方波、三角波三种信号波形。输出电压最大可达20V（峰-峰值）。通过输出衰减开关和输出幅度调节旋钮，可使输出电压在毫伏级到伏级范围内连续调节。低频信号发生器的输出信号频率可以通过频率分档开关进行调节。 低频信号发生器作为信号源，它的输出端不允许短路。 2．交流毫伏表 交流毫伏表只能在其工作频率范围之内，用来测量正弦交流电压的有效值。为了防止过载而损坏，测量前一般先把量程开关置于量程较大位置上，然后在测量中逐档减小量程。 3．示波器 示波器是一种用途极为广泛的电子测量仪器，它能把电信号转换成可在荧光屏幕上直接观察的图象。示波器

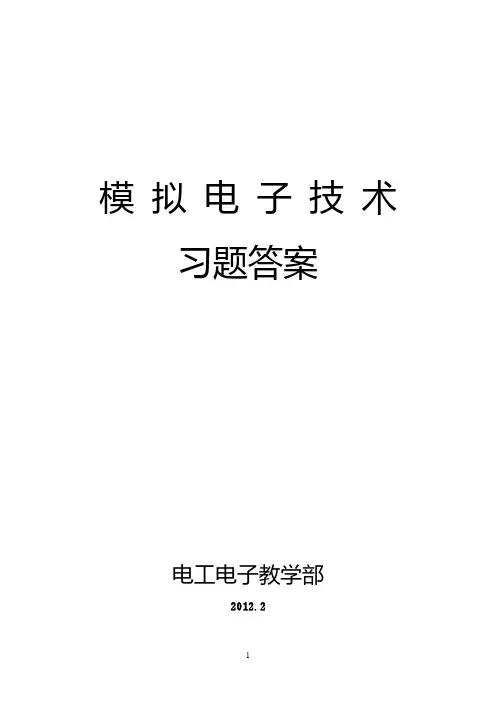

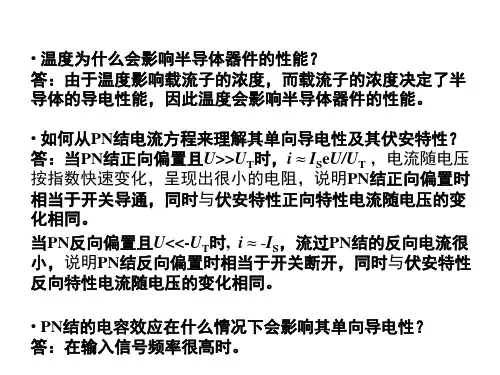

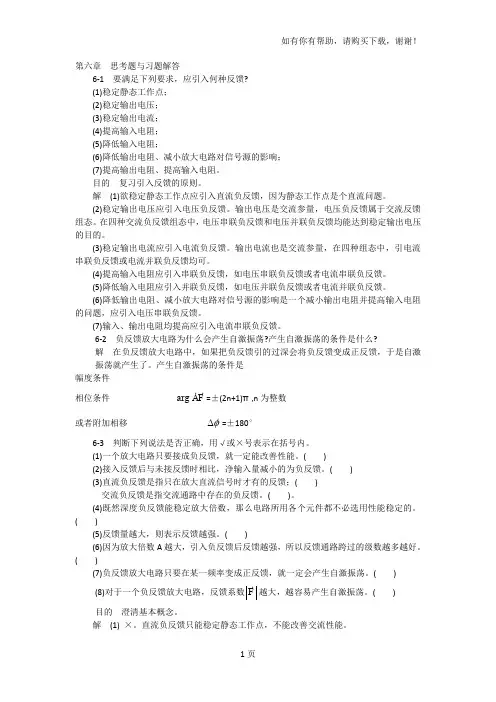

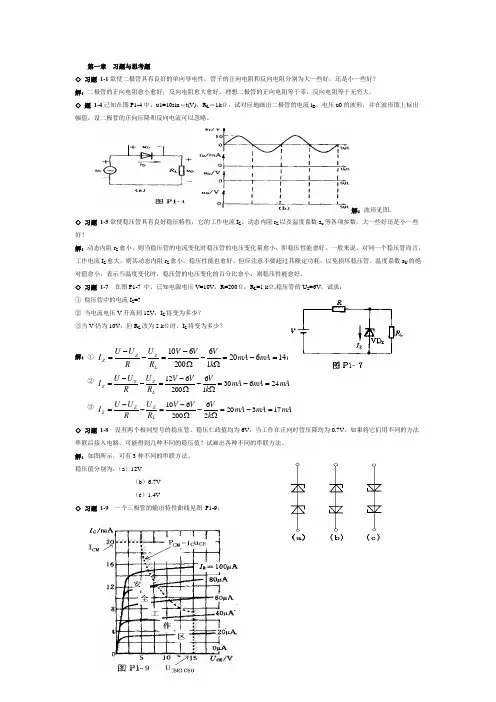

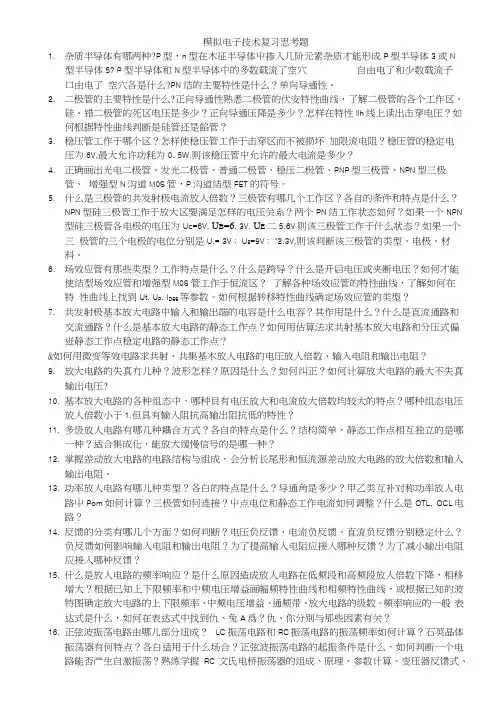

模拟电子技术 习题答案 电工电子教学部 2012.2
