默纳克图纸讲解
集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]

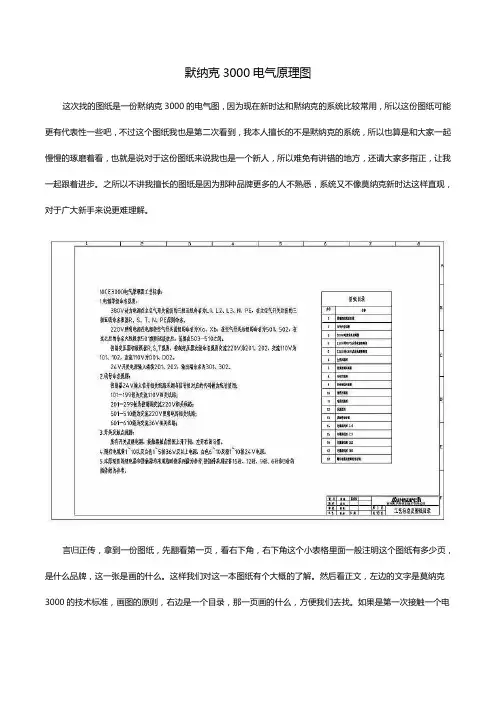

默纳克3000电气原理图这次找的图纸是一份黙纳克3000的电气图，因为现在新时达和黙纳克的系统比较常用，所以这份图纸可能更有代表性一些吧，不过这个图纸我也是第二次看到，我本人擅长的不是黙纳克的系统，所以也算是和大家一起慢慢的琢磨着看，也就是说对于这份图纸来说我也是一个新人，所以难免有讲错的地方，还请大家多指正，让我一起跟着进步。之所以不讲我擅长的图纸是因为那种品牌更多的人不熟悉，系统又不像莫纳克新时达这样直观，对于广大新手来说更难理解。

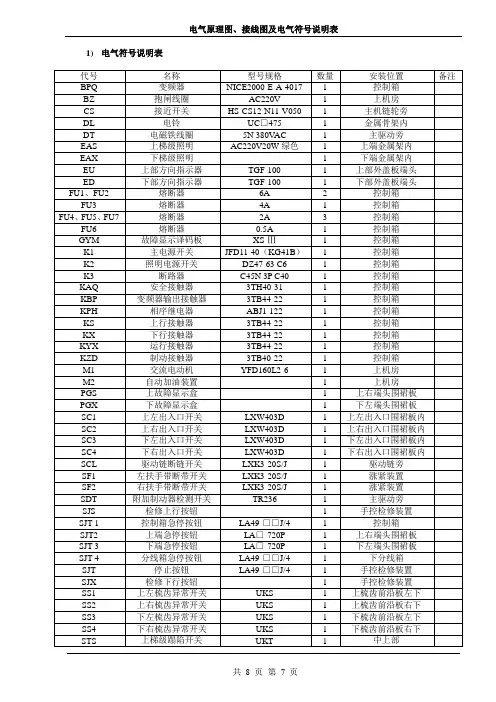

言归正传，拿到一份图纸，先翻看第一页，看右下角，右下角这个小表格里面一般注明这个图纸有多少页，是什么品牌，这一张是画的什么。这样我们对这一本图纸有个大概的了解。然后看正文，左边的文字是莫纳克3000的技术标准，画图的原则，右边是一个目录，那一页画的什么，方便我们去找。如果是第一次接触一个电梯的图纸，肯定是很多原件看不懂的，不知道是干什么的，我们应该首先看元件代码表，我们看目录，第二页是电气代号说明，也就是元件代码表。现在先翻到第二页这一页密密麻麻，都是符号，我们从上往下看，第一行，最左边1BFS 他的含义是缓冲器开关1，也就是说只要再图纸上看到BFS就是缓冲器开关，他的位置在哪呢HTW ，这是什么意思看右下角，HTW是井道，也就是说缓冲器开关是在井道里，在这里说一下，这个图纸等于是把底坑也划到井道里了，因为在右下角我们只能看到四个位置说明，轿厢，控制柜，主机，井道。然后再看第三行，AB，就是警铃，在轿厢安装。看图就是这样看，对着元件代码，能找到所有的东西
从QF1往右看，TRF1，这是个控制变压器，1,2端正那里画了个二极管的符号，在电路中，二极管主要是整流使用，所以看到哦这个符号我们就可以判定这个是个直流回流，我们看8B这个位置，标的是110DC，这是110V的直流电，这个位置要注意一下，这两根线是画在虚线里的，注明的有可选两个字，在图纸上一般被虚线圈起来的部位，都是可选的，根据现场的情况，可能有这个元件，也可能没有，要根据现场情况去判断，所以不能死背图纸。这个旁边标注抱闸用，是因为抱闸的电源可以由这个变压器提供，也可以由专用的变压器提供。
下面的34两根线是110交流，56是220交流，AC是交流，DC是直流，这个新学的朋友要注意区分。这3个回路中也各有一个保护空开。
现在我们看6D这个位置，TRF3，这也是个变压器，不过他的进线是L和N，那我们就知道这个是个220V交流的进线，L就是俗称的火线，N就是零线。有火线和零线的就是交流220，回头说这个TRF1，他进线是R和S，这是两根火线，所以输入是380交流。
TR3进线交流220，输出是直流24V。图纸最下面注 1写着，提升高度小于10层，输出能力采用
5A，提升高度大于10层，输出能力采用10A。这是因为提升高度越高，低压直流电压降就越是厉害，所以楼层高的直流电源一般都采取输出功率更大的。
现在看1E这个位置，用户提供的220交流电源，经过照明空开LPS进入TRF2变压器，变压降压成交流36V，这个36V的电压就是安全电压，一般在电梯上使用是井道照明和轿顶检修照明，具体用到哪里，咱们看后面的图纸再说。
这第四张图纸和第三张基本一样只是在最前面加了个220V的UPS电源，所以TRF1接的不再是
380V，接的是220的电。
同样，第五张图纸后面也是和第三张一样，这个前面是加了一个断电再平层装置，这断电平层装置平时是一个48V的蓄电池，停电以后逆变产出交流电，提供给电梯，电梯能运行到平层位置开门，防止电梯在停电的时候关人这些都是客户选配的。从3,4,5这3张图纸可以看出来，同一个电梯，客户需求不同接线可能就不一样，所以一定要根据现场情况去看图纸，接线。万不可想当然或者只凭经验接线。
网友提问：封星型接触器是干嘛用的找不到你原来的帖子啊，这个是不是起电阻制动的功效还有个问题问你，现在的电梯每个楼层都没有了行程开关，电梯是怎么识别轿箱在哪个楼层是靠曳引机上面的旋转编码器吗作者回复：封星是短接任意两相线圈，防止溜车速度过快，电梯平层靠的是遮磁板遮挡平层感应器确定平层位置，和编码器脉冲数对比确认平层。
这第六张图纸是最重要的一张图纸了，也是最复杂的一张，天气实在是太冷，打字痛苦而且老是打错，这一张图纸分几天慢慢的讲吧，总体来说这张图纸弄明白了，电梯的信号就基本上都知道了啦，查故障的时候直接可以查到主板上了。
我们依然从上往下看，先看1B，客户三相电源L1L2L3经过安全接触器SC连接到一体机的RST端子上，这就是变频器的输入，5B这个位置的UVW是变频器的输出，输入端UVW经过运行接触器SW的主触点，连接到主机上，在7B这个位置，有一个椭圆形的虚线把UVW圈起来了，这个椭圆还有一个线连接到底线，这个表示这三根动力线要做屏蔽接地。
继续说这第六页图纸。在6B运行接触器SW这里，我们看到有三组触点，分别是1和2,3和4,5和6，这三组触点用虚线连接，这个表示这三组触点是同时动作的。我们先现在看3A这个位置。这里画了五组触点，四开一闭，上面写着SW，这里就说明这个运行接触器一共有五组触点，三组常开控制了UVW 三相输出，剩下的两组控制的哪里图纸讲到了再说。继续看6B这里，SW运行接触器上面虚线方框里画了一个封星接触器FX，旁边有标注——“同步机自封星增加”，也就是说同步主机可以增加封星接触器，封星接触器作用在另一个帖子里说过了，这里就不说了，同样在7A这里画的是FX接触器一共5组触点。这封星接触器在UVW上的接线有一种带黑点，这就连接线，是和线连接在一起的，看图的时候认为电流也可以过来。还一种是线与线交叉的地方有一点小的折角，这说明是交叉线，只是线成90度交叉，没有连接，电流是过不来的。
接着看5C，一体机上有个标注着MCTC-PG-B的，通过一根屏蔽的线连接到多摩川UVW型编码器，这个就是指一体机上的PG卡，他是连接一体机控制器和编码器的中间渠道。再看旁边的虚线里面画的还有一个MCTC-PG-E，连接的是1387的编码器，下面又画了一个异步电梯的AB相编码器，基本上这三种编码
器就是电梯最常用的编码器了。需要注意的是不同的编码器用的PG卡一定要配套。现在看5D这个位置，这里+和PB接的是制动电阻，在7E这个位置有注明37KW以上使用制动单元，制动单元接线是+-和PB，这个按图纸接线，不用深究。
5E，这是CN3端子，这就是一个通信端子，这个写的很清楚了，24V电源。然后MOD的+-接外呼，CAN的+-接轿厢，这是通讯，有时候按钮选层或者通讯干扰都在这里查。
前面所有说过的，都是次要的，对于黙纳克3000主板来说，最主要的东西就在3C这个位置。我们来看CN1这个端子，X1，是上平层信号，往左看，AB-p06的意思是控制柜里的随缆端子AB插口的6号线，CB-p6是轿顶上随缆端子AB的6号线，J6-p01是检修箱的J6端子的1号线，然后接到DZU，U就是up，是上平层感应器，X3下平层信号接的是DZD下平层感应器，平层感应器有常开常闭两种，根据现场情况确认，要和主板的设置对应的上。X2门区信号在这个图纸上是空端子没接线，这是一个可选项，有提前开门功能的时候接一个感应器，电梯可以实现提前开门功能，在这里说明一下，黙纳克可以装一个平层感应器也可以装两个平层感应器。如果楼层低速度慢的电梯，可以装一个平层感应器，同样在主板参数里修改参数就可以了。
接着写，刚才说了，cn1上的X1 X3是平层感应器信号，所以电梯出现问题怀疑是平层感应器问题的话第一是确认感应器，然后可以在这两个点上测量感应器信号有没有到达主板，举个例子：如果在轿顶量着感应器是好的，但是在主板这两个点量不到信号，可能就是随缆有问题，根据刚才图纸上标注的去查线或者换线，如果在这两个点能量到信号，但是电梯依然是报找不到平层信号的故障，那可能就要换主板了。这只是一个例子，讲排查的方法，请不要照搬。还有就是刚才讲了哪个是机房端随缆的线号哪个是轿顶端随缆的线号，怎么看，怎么查，为了缩小篇幅，以后不在赘述。
X4，安全回路反馈，这个图纸上画的是接到JT的12触点，这个我怀疑是图纸画错了，因为第一我找不到JT是个什么东西，代码表上没标，还有就是安全监测应该是接到安全接触器SC才能实现监测，由于我只接触过一次系统的电梯，所以谁手里有默纳克系统的请去现场看下接线，看这个线到底是接到哪里了，谢谢，看过后帮忙回复给我。（网友提醒：图纸错误，应该接到安全接触器KC）
X5门锁反馈接门锁接触器的1和2，X6运行监测接运行接触器，x7抱闸检测，串联接两个抱闸接触器，x8封门检测是悬空的，但是预留有功能，需要了加装封门接触器，这些检测是什么意思呢，就是接到接触器的一组触点上，接触器如果动作，这组触点状态必然发生改变，这样主板就能确认电梯接触器的状态，因为对于电子设备来说，他只能检测两种状态，就是开和闭，所以早期有全接触器控制的电梯都能实现各种功能。需要注意的是，这些检测点的开闭状态要和主板设置一一对应相同。
x9，检修信号，这个就是检修开关的一个转换信号，打检修和打正常这个点的状态是不一样的，有时候电梯检修开关打到检修位置但是电梯检修不走，或者检修开关打到正常位置但是电梯显示检修都可以在这个点量信号状态对不对。x10 ，x11，检修的上下行信号，同样的，如果电梯检修不能上或者下，也可以在这里量一下信号有没有到主板，来判断故障的位置点。然后左边1D这个位置就是检修盒的接线，这个没什么可讲的，就是开关和按钮，在这就不说了，然后x11一直到x16这都是限位开关，强迫换速之类的，这些都是直接量电压确认信号能否到主板。然后CN9都是信号的输入端子因为这些都注明是检测端子，然后看一体机最上端的CN7，这个端子接的都是输出点，为什么说是输出点呢？我们来看
Y1，Y2和Y3，分别接的是运行接触器，抱闸接触器和封星接触器的线圈，也就是说他是控制接触器线圈的，这样的都是输出，如果一个端子接的是接触器的触点，那它一般就是输入检测。
4产品图样材料标注示例(2006) 简易前言：本文列举了各种材料在工程图纸明细栏中的标注方法。 简易目录: 一、型钢等常用材料； 二、标准件； 三、电镀与化学处理； 四、未注公差； 五、强检要求及关重特性 一、常用材料标注示例 1、型钢 （1）热轧圆钢和方钢 优质钢普通钢 圆（方）钢 20-2 GB/T 702-86 35 GB/T 699-99 圆（方）钢 20-2 GB/T 702-86 Q235A GB/T 700-88 注：1、20表示圆钢直径（方钢边长），2表示直径精度等级（分1，2，3组，1组为最高精度）35、Q235A表示材料牌号 2、GB/T 702-86的规格范围为5.5~250。 （2）冷拉圆钢、方钢和六角钢 冷拉圆（方、六角）钢 11-20GB/T 905-94 35 GB/T 3078-94 注：20表示圆钢直径、方钢边长、六角钢对边长，11表示直径精度级别，35表示材料牌号 2、钢板 （1）按材质优质钢或普通钢、轧制冷或热、规格薄或厚分别标注：
注： 2.0、8等表示钢板厚度，A表示厚度精度等级（分A、B两级，A级为高精度等级，选B级则不标注），Ⅱ表示钢板质量级别，S表示拉延级别（Z-最深、S-深拉延、P-普通）20、Q235A表示材料牌号薄厚分界：薄板0.5 mm～4 mm，厚板4 mm～200 mm GB/T 708-88为冷轧板规格标准（厚度0.2 mm～5.0 mm） （2）不锈钢冷轧钢板： 1.0 GB/T 708-88 钢板 1Cr18Ni9 GB/T 3280-92 （3）深冲压钢板： 油箱等深冲压钢板：牌号：SC1-深冲，SC2、SC3超深冲 标记方法：钢板SC1—1.0GB/T 5213-2001 或用牌号ST14、ST16, 不加GB/T 5213-2001 3、钢丝 按材质优质钢丝或普通钢丝及弹簧钢丝分别标注
前言 以下故障收集是在实际使用过程中碰到问题的积累，问题的答案可能没有能够包含导致问题的所有原因，如果遇到下列问题的原因而没有被列出来，请与我们联系，及时添加更新。 1．问：为什么上电后主控板一直显示888？ 答：上电后主控板一直显示888 是因为程序初始化不成功导致。 1．断电，待放电完全后重新上电； 2．检查主控板J9 J10 是否同时有跳线； 3．联系SJEC。 2．问：为什么外招板连接好后还是不显示？ 答：因为外招通讯错误所导致。 1．检查参数F5-33，F5-33 bit0=1； 2． 3．问：为什么检修运行时外招板还是只显示楼层而不显示检修标志及方向箭头？ 答：因为外招通讯错误所导致。 1．检查参数F5-33，F5-33 bit0=1； 2．检查参数F5-33，F5-33 bit3=0； 4．问：为什么从检修切换到正常，电梯不返平层立刻开门？ 答：门区信号异常。 1．检查当电梯在非门区时，门区信号是否已经有效； 2．当没有使用门区信号感应器时，是否已经设置了门区检测；如设置，请取消，设置F5-02=00。 3． 5．问：为什么自动救援投入后不返平层而直接开门？ 答：因为门区信号错误。 1．检查当电梯在非门区时，门区信号是否已经有效； 2．当没有使用门区信号感应器时，是否已经设置了门区检测；如设置，请取消，设置F5-02=00。 6．问：为什么消防返基后不开门？ 答：开门到位信号错误。 通过F5-35 监控开门到位信号工作是否正常，1：C 在开门到位后亮。 1．如果信号不正常，请检查开门到位参数设置F5-25。（除使用TD3200 门机控制器FAQ 4 外，使用其他型号门机控制器时，F5-25 都应该设置为64）。 2．开门到位接线是否已经接到门机。 3．开门到位后门机是否可以输出开门到位信号。（可以通过门机控制器监控其信号，或者使用工具测量）。
机械图纸解析，看懂了它，所有的图纸都能轻松看懂（干货）1.纸幅面按尺寸大小可分为5种，图纸幅面代号分别为A0、A1、A2、A3、A4。 图框右下角必须要有一标题栏，标题栏中的文字方向为与看图方向一致。 2.图线的种类有粗实线、细实线、波浪线、双折线、虚线、细点划线、粗点划线、 双点划线等八类。 3.图样中，机件的可见轮廓线用粗实线画出，不可见轮廓线用虚线画出，尺寸线和 尺寸界线用细实线画出来，对称中心线和轴线用细点划线画出。虚线、细实线和细 点划线的图线宽度约为粗实线的1/3。 4.比例是指图中图形尺寸与实物尺寸之比。 5.比例1：2是指实物尺寸是图形尺寸的2倍，属于缩小比例。 6.比例2：1是指图形尺寸是实物尺寸的2倍，属于放大比例。 7.在画图时应尽量采用原值比例的比例，需要时也可采用放大或缩小的比例，其中1：2为缩小比例，2：1为放大比例无论采用那种比例图样上标注的应是机件的实 际尺寸。 8.图样中书写的汉字、数字和字母，必须做到字体工整，笔画清楚，间隔均匀，排 列整齐，汉字应用长仿宋体书写。
9.标注尺寸的三要素是尺寸界限、尺寸线、尺寸数字。 10.尺寸标注中的符号：R表示圆半径，ф表示圆直径，Sф表示球直径。 11.图样上的尺寸是零件的实际尺寸，尺寸以毫米为单位时，不需标注代号或名称。 12.标准水平尺寸时，尺寸数字的字头方向应向上；标注垂直尺寸时，尺寸数字的 字头方向应朝左。角度的尺寸数字一律按水平位置书写。当任何图线穿过尺寸数字时都必须断开。 13.斜度是指斜线对水平线的倾斜程度，用符号∠表示，标注时符号的倾斜方向应 与所标斜度的倾斜方向一致。所标锥度方向一致。 14.符号“∠1：10”表示斜度1：10，符号“ 1：5”表示锥度1：5。 15.平面图形中的线段可分为已知线段、中间线段、连接线段三种。它们的作图顺 序应是先画出已知线段，然后画中间线段，最后画连接线段。 16.已知定形尺寸和定位尺寸的线段叫已知线段；有定形尺寸，但定位尺寸不全的 线段叫中间线段；只有定形尺寸没有定位尺寸的线段叫连接线段。
前言以下故障收集是在实际使用过程中碰到问题的积累，问题的答案可能没有能够包含导致问题的所有原因，如果遇到下列问题的原因而没有被列出来，请与我们联系，及时添加更新。 1．问：为什么上电后主控板一直显示888？答：上电后主控板一直显示888 是因为程序初始化不成功导致。1．断电，待放电完全后重新上电；2．检查主控板J9 J10 是否同时有跳线； 3．联系SJEC。 2．问：为什么外招板连接好后还是不显示？答：因为外招通讯错误所导
致。 1．检查参数 F5-33，F5-33 bit0=1；2． 3．问：为什么检修运行时外招板还是只显示楼层而不显示检修标志及方向箭头？答：因为外招通讯错误所导致。 1．检查参数 F5-33，F5-33 bit0=1；2．检查参数 F5-33，F5-33 bit3=0；4．问：为什么从检修切换到正常，电梯不返平层立刻开门？答：门区信号异常。 1．检查当电梯在非门区时，门区信号是否已经有效； 2．当没有使用门区信号感应器时，
是否已经设置了门区检测；如设置，请取消，设置F5-02=00。 3． 5．问：为什么自动救援投入后不返平层而直接开门？答：因为门区信号错误。 1．检查当电梯在非门区时，门区信号是否已经有效； 2．当没有使用门区信号感应器时，是否已经设置了门区检测；如设置，请取消，设置F5-02=00。 6．问：为什么消防返基后不开门？答：开门到位信号错误。通过F5-35 监控开门到位信号工作是否正常，1：C 在开门到位后亮。
1．如果信号不正常，请检查开门到位参数设置F5-25。（除使用TD3200 门机控制器 欧阳光明（2021.03.07） FAQ 4外，使用其他型号门机控制器时，F5-25 都应该设置为64）。2．开门到位接线是否已经接到门机。 3．开门到位后门机是否可以输出开门到位信号。（可以通过门机控制器监控其信号，或者使用工具测量）。7．问：为什么电梯在没有任何指令的情况下不停地每层跑？答：答案同上。 8．问：为什么井道自学习后，系统从检修退出到正常后直接运行到基站？且外招灭。答：可以通过F5-35 监控消防信号或者锁梯信号，有进入消防或者锁梯的可能。 9．问：为什么抱闸回路的整流桥容易损坏？答：由于抱闸释放时反向冲击，导致整流桥损坏。可以在抱闸线圈上加装吸收装置：详细接法及规格： 10．问：为什么电梯运行过程严重抖动？答：1. 检查机械安装是否有问题，如导靴是否太紧； 2. 如果是同步电机，尝试修改参数F2-06 和F2-07（增大F2-06，减小F2-07）； 3. 重新进行电机自学习。
机械制图标注常用符号
序号 符号名称 符号绘制标准 应用示例 1 GB/T 1182-2008 基准符号。 涂黑三角形及中轴线可任意变换位置，方框和字母只允许水平放置不允许歪斜；方框外边的连线也只允许在水平或铅垂两个方向画出。 2 GB/T 4458.4-2003； 标注正方形结构尺寸时在尺寸前面加注正方形符号。 高度h=3.5mm 3 GB/T 4458.4-2003； 标注弧长时在尺寸前面加注弧长符号。 高度h=R=3.5mm 4 GB/T 4458.4-2003；GB/T 16675.2-1996 尺寸注法； 沉孔或锪平符号。 高度h=3.5mm 5 GB/T 4458.4-2003； GB/T 16675.2-1996 尺寸注法； 沉孔或锪平深度符号。 高度h=3.5mm
6GB/T 4458.4-2003； GB/T 16675.2-1996 尺寸注法； 埋头孔符号。 高度h=3.5mm 机械制图尺寸标注常用标准符号 序号符号名称符号绘制标准应用示例7GB/T 15754-1995 锥度符号或莫氏锥 度注法。 高度h=3.5mm 8JB/T 5061-2006 定位支撑符号。 高度h=3.5mm 9JB/T 5061-2006 辅助支撑符号。 高度h=3.5mm 10JB/T 5061-2006 辅助支撑符号。 高度h=5mm
11GB/T 4459.5-1999 中心孔符号。 高度h=3.5mm； 高度H1=5mm。 12JB/T 8555-2008 热 处理技术要求在零 件图样上的表示方 法。粗糙度符号的三 角形部分为测量点 符号。可随图形进行 缩放。 汇编人：质管办标准化管理员郑家贵2011年8月25日 机械制图基础知识 一、.图线GB/T 4457.4-2002 GB/T 17450-1998
默纳克图纸讲解 集团标准化工作小组 [Q8QX9QT-X8QQB8Q8-NQ8QJ8-M8QMN]
默纳克3000电气原理图这次找的图纸是一份黙纳克3000的电气图，因为现在新时达和黙纳克的系统比较常用，所以这份图纸可能更有代表性一些吧，不过这个图纸我也是第二次看到，我本人擅长的不是黙纳克的系统，所以也算是和大家一起慢慢的琢磨着看，也就是说对于这份图纸来说我也是一个新人，所以难免有讲错的地方，还请大家多指正，让我一起跟着进步。之所以不讲我擅长的图纸是因为那种品牌更多的人不熟悉，系统又不像莫纳克新时达这样直观，对于广大新手来说更难理解。 言归正传，拿到一份图纸，先翻看第一页，看右下角，右下角这个小表格里面一般注明这个图纸有多少页，是什么品牌，这一张是画的什么。这样我们对这一本图纸有个大概的了解。然后看正文，左边的文字是莫纳克3000的技术标准，画图的原则，右边是一个目录，那一页画的什么，方便我们去找。如果是第一次接触一个电梯的图纸，肯定是很多原件看不懂的，不知道是干什么的，我们应该首先看元件代码表，我们看目录，第二页是电气代号说明，也就是元件代码表。现在先翻到第二页这一页密密麻麻，都是符号，我们从上往下看，第一行，最左边1BFS 他的含义是缓冲器开关1，也就是说只要再图纸上看到BFS就是缓冲器开关，他的位置在哪呢HTW ，这是什么意思看右下角，HTW是井道，也就是说缓冲器开关是在井道里，在这里说一下，这个图纸等于是把底坑也划到井道里了，因为在右下角我们只能看到四个位置说明，轿厢，控制柜，主机，井道。然后再看第三行，AB，就是警铃，在轿厢安装。看图就是这样看，对着元件代码，能找到所有的东西 从QF1往右看，TRF1，这是个控制变压器，1,2端正那里画了个二极管的符号，在电路中，二极管主要是整流使用，所以看到哦这个符号我们就可以判定这个是个直流回流，我们看8B这个位置，标的是110DC，这是110V的直流电，这个位置要注意一下，这两根线是画在虚线里的，注明的有可选两个字，在图纸上一般被虚线圈起来的部位，都是可选的，根据现场的情况，可能有这个元件，也可能没有，要根据现场情况去判断，所以不能死背图纸。这个旁边标注抱闸用，是因为抱闸的电源可以由这个变压器提供，也可以由专用的变压器提供。 下面的34两根线是110交流，56是220交流，AC是交流，DC是直流，这个新学的朋友要注意区分。这3个回路中也各有一个保护空开。 现在我们看6D这个位置，TRF3，这也是个变压器，不过他的进线是L和N，那我们就知道这个是个220V交流的进线，L就是俗称的火线，N就是零线。有火线和零线的就是交流220，回头说这个TRF1，他进线是R和S，这是两根火线，所以输入是380交流。
默纳克n i c e3000一体机功能参数说明
默纳克nice3000一体机功能参数说明 F0组基本参数： F0-00控制方式： 出厂设定“1” 最小单位1 设定范围0-1 选择系统的运行方式 0：开环矢量。无速度传感器矢量控制，主要是用于异步电机调试时的检修低速运行或维修时的故障判断运行。 1：闭环矢量。有速度传感器矢量控制，用于正常的距离控制运行。 注：同步电机不能够开环运行，请在电梯检修运行前进行电机调谐。 F0-01命令源选择 出厂设定1 最小单位1 设定范围 0：操作面板控制 1：距离控制 F0-01 设定系统以何种方式产生运行命令和运行速度指令 0：操作面板控制。 用操作面板的Run、Stop 键进行控制，
运行速度由F0-02（面板控制运行速度）设定。此方式仅用于测试或者电机调谐过程中。 1：距离控制。 NICE3000 电梯使用方式，检修运行时电梯按照F3-11 参数所设定速度运行； 正常运行时根据电梯当前楼层和目的楼层的距离自动计算速度和运行曲线，实现直接停靠。 F0-02面板控制运行速度 面板控制运行速度出厂设定0.050m/最小单位0.001m/设定范围0．050～F0-04 该功能仅在功能码F0-01=0（操作面板控制）时有效。它设定了NICE3000 通过面板控制时速度的初始值。运行中可以修改此功能码，以改变键盘控制时的运行速度。 F0-03电梯最大运行速度 出厂设定0.050m/最小单位0.001m/设定范围0.250～F0-04 设定电梯在实际运行中的最大速度，其设定值应小于电梯额定速度。 F0-04电梯额定速度 出厂设定1.500 m/最小单位0.001m/设定范围0.250～4.000m/ 它是指电梯标称的额定速度。该功能参数是由电梯的机械和曳引机来决定的，F0-03 表示在F0-04 的电梯速度范围内运行的实际速度。例如：某个电梯额定速度1.750 m/s， 在使用过程中实际电梯最大速度只需要运行在1.720 m/s， 那么，F0-03=1.720 m/s，F0-04=1.750 m/s。 F0-05电梯额定载重 出厂设定1000kg,最小单位1kg 设定范围：300-9999kg F0-06最大频率 出厂设定6KHz,最小单位0.1KHz 设定范围：0.5-16.0KHz 设定系统可输出的最大频率，该频率一定要大于电动机的额定频率。
默纳克3000图纸讲解
默纳克3000电气原理图 这次找的图纸是一份黙纳克3000的电气图，因为现在新时达和黙纳克的系统比较常用，所以这份图纸可能更有代表性一些吧，不过这个图纸我也是第二次看到，我本人擅长的不是黙纳克的系统，所以也算是和大家一起慢慢的琢磨着看，也就是说对于这份图纸来说我也是一个新人，所以难免有讲错的地方，还请大家多指正，让我一起跟着进步。之所以不讲我擅长的图纸是因为那种品牌更多的人不熟悉，系统又不像莫纳克新时达这样直观，对于广大新手来说更难理解。 言归正传，拿到一份图纸，先翻看第一页，看右下角，右下角这个小表格里面一般注明这个图纸有多少页，是什么品牌，这一张是画的什么。这样我们对这一本图纸有个大概的了解。然后看正文，左边的文字是莫纳克3000的技术标准，画图的原则，右边是一个目录，那一页画的什么，方便我们去找。如果是第一次接触一个电
梯的图纸，肯定是很多原件看不懂的，不知道是干什么的，我们应该首先看元件代码表，我们看目录，第二页是电气代号说明，也就是元件代码表。现在先翻到第二页 这一页密密麻麻，都是符号，我们从上往下看，第一行，最左边1BFS 他的含义是缓冲器开关1，也就是说只要再图纸上看到BFS就是缓冲器开关，他的位置在哪呢？HTW ，这是什么意思？看右下角，HTW是井道，也就是说缓冲器开关是在井道里，在这里说一下，这个图纸等于是把底坑也划到井道里了，因为在右下角我们只能看到四个位置说明，轿厢，控制柜，主机，井道。然后再看第三行，AB，就是警铃，在轿厢安装。看图就是这样看，对着元件代码，能找到所有的东西
第三张就是正经的图纸了，先看右下角，380电源供电回路，这就说明这一页画的是电源回路，看最后边，标的有ABNDEF，最上面标的12345678，这就是图纸的坐标，在整页图纸上找一个东西，只要把坐标横纵坐标对起来就知道在那一块了，比如说2B，写的QF1（10A)对照第二页的代码表，我们知道这是一个380的空开，最大的允许电流是10A，也就是说这个空开上电流如果超过10A空开就会动作，切断电路。 从QF1往右看，TRF1，这是个控制变压器，1,2端正那里画了个二极管的符号，在电路中，二极管主要是整流使用，所以看到哦这个符号我们就可以判定这个是个直流回流，我们看8B这个位置，标的是110DC，这是110V的直流电，这个位置要注意一下，这两根线是画在虚线里的，注明的有可选两个字，在图纸上一般被虚线圈起来的部位，都是可选的，根据现场的情况，可能有这个元件，也可能没有，要根据现场情况去判断，所以不能死背图纸。这个旁边标注抱闸用，是因为抱闸的电源可以由这个变压器提供，也可以由专用的变压器提供。
默纳克3000一体机系统并联方案说明 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
默纳克3000一体机系统并联方案说明
即Sw1第1位拨在OFF位置。即4、5拨为ON 2．编号为2的从电梯轿内板拨码开关Sw1的第1位应 设定在ON位置，否则将使电梯轿顶数据通讯异 常。即1、4、5拨为ON 采用主控板485 通讯F6-09=4F6-09=4 2）物理楼层及楼层地址设置说明： 物理楼层是相对于NICE3000系统，区别于用户所指的楼层，根据平层插板安装位置而定， 安装位置最低的平层插板所对应的楼层（如地下一层）其物理楼层为1层，最高层按照平层插板的个数依次累加。 当两台电梯并联时，同一楼层的物理楼层一致。 注意：如果楼层结构不一样，物理楼层应按两台电梯中位置最低的楼层计算，两台电梯重叠区间的物理楼层相同， 即使其中一台电梯不停靠某层，该层依然要安装平层插板，用户可通过设置服务层使此电梯不停靠该层。 两台电梯并联时，外召板地址应按该层物理楼层来设置。 只有将两台电梯同一楼层的外召地址设为一致，才能准确的实现并联运行。3）电梯最高、最低层设置：注意： 说明：两台电梯并联时，两台电梯的最低层F6-01和最高层F6-00应按相应电梯的最低层和最高层所对应的物理地址来设置。 4）轿内指令板的设置： 副梯因无-1层，正一楼的物理楼层为2，所以内招的1楼指令按钮插头应改插为JP2，2楼以后以此类推。 CAN通讯方式并联方案说明
图 7-6 CAN通讯方式并联接线示意图 图中表示了外召按钮的接线方式以及并联CAN 通讯的连接方式，在使用过程中还有如下须要注意的事项： 1．轿内主控板拨码设置： 并联时： 编号为1的主电梯轿顶板拨码开关与单梯使用时相同： 即Sw1第1位拨在OFF位置；编号为2 的从电梯轿顶板拨码开关Sw1 的第1 位应设定在ON 位置； 否则将使电梯轿顶数据通讯异常。 2．CAN 通讯网络的终端电阻处理： 并联时，两台电梯的轿顶控制板的通讯终端电阻拨码（Sw1的BIT5）需要拨到“ON“位置上。 主控制板上面的J5选择不将终端电阻连接上 （即接上面两个插针，小键盘在上面时，此方法不适用VER A、VER B、VER C 版本）， 这样CAN网络中只有终端的轿顶板处有终端电阻。 3．主控制板继电器输出设置：
NICE 3000 调试说明书V 1.00
1. 调试工具使用说明 (4) 1.1调试工具 (4) 1.2操作面板使用说明 (4) 1.3小键盘的功能及使用说明 (4) 2. 电梯调试 (5) 2.1 慢车调试前检查 (5) 22慢车调试 (5) 2.3快车调试 (5) 2.4井道自学习 (6) 2.5称重自学习 (6) 2.6 快车试运行 (6) 2.7快车运行 (7) 3. 故障诊断及对策 (7) 3.1 故障类别说明 (7) 3.2故障信息及对策 (8) 附一：外召显示设置说明附二：电机参数自学习步骤 广东富士（K131005F 02版（住院五部） 安全回路： A111 —— >首层急停ES.B2—— >J1-5 —— >A112>J2-4 —— > 断绳开 关ERC>J2-5A—— >A113 ------------ >底坑急停1ES.B―― >A114>轿厢缓冲器 BS1——>A115>对重缓冲器BS2>A116>J1-1 —— >下极限FLS ( D) >B1-10 >A118- >C1-3C >限速器SGS>A119夹绳器RC—
—>C1-2- >A3-2 >A12 >AD3-2——>D8-4—— >安全钳SG >A121 —— >安全窗SWS>D8-6—— >A112—— >轿顶急停ES.T—— > DX1-4 ——>X1—4——>A123 轿厢急停ES.C——>X1-5DX1-5——>AD3-3——>A124>A3-3——>C1-1 —— >盘车轮TS>TG5-3>C1-6——>A125- —>JX-4—— >控制柜急停ES.M>JX-7 —— >A126>相序XJ（应急电源UPS ——>TG5- 4>A130>A1——SAF安全接触器——A2>A101 紧急电动运行：封线号A114――>A121（从轿厢缓冲器A115>对重缓冲器A116 —— >下限位A117>上限位A118—— >限速器A119>夹绳器A120>安全钳A121）。 门锁回路：切记！只有在安全回路接通的情况下，门锁回路开始线号A130才能 有电。 X25 ——>A130>A3— 4——>AD3-4——>DA3- 4 ——>D2-1—— > 轿门锁 GS.A>D2-2——>J101——>D4-1 —— >输门锁GS-B>J102——>D4-2——>AD3-5>A3-5——>B4-1 —— >厅门锁DS.A>T101—— >厅门锁DS.B- —>T102 N 层厅门锁 1 ?2……T17 ——>B4-2 ——>EC-11——>A1 （X26） ——GDS GDS、1锁接触器一一A2>COM A111—— >B1-9—— >J1-4 —— >44_/_ （常开点）SAF安全接触器_43—— >A1——KX输入接触器 ——A2——>A101。 主板控制信号回路: 输入: X1: 上门区FML >A1-1 —— >AD1-11—— >D7-4—— >上平层感应器。 X2:平层FM >A1-1 —— >AD1-7—— >D7—5—— >平层感应器？ X3:下平层FML >A1—12—— >AD1-12>D7-6—— >下平层感应器。 X4:安全反馈——>1_/_SFA-2—— >24V+ X5:门锁反馈一一同上GDS X6:主输出反馈——>KY（21常闭22）—— >24V+。

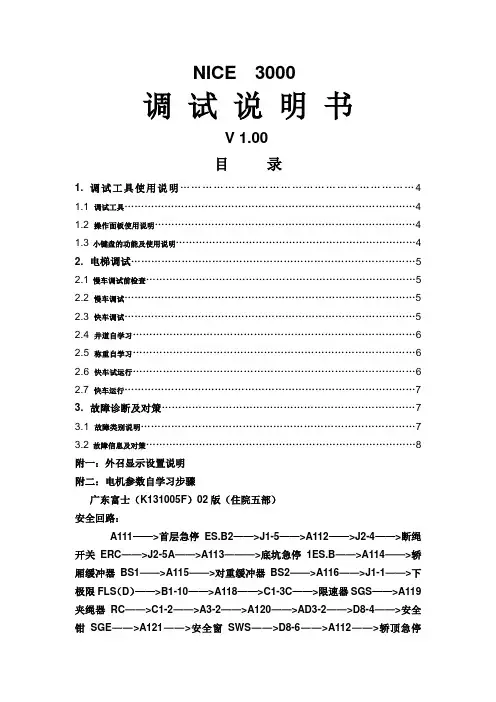

NICE 3000 调试说明书 V
