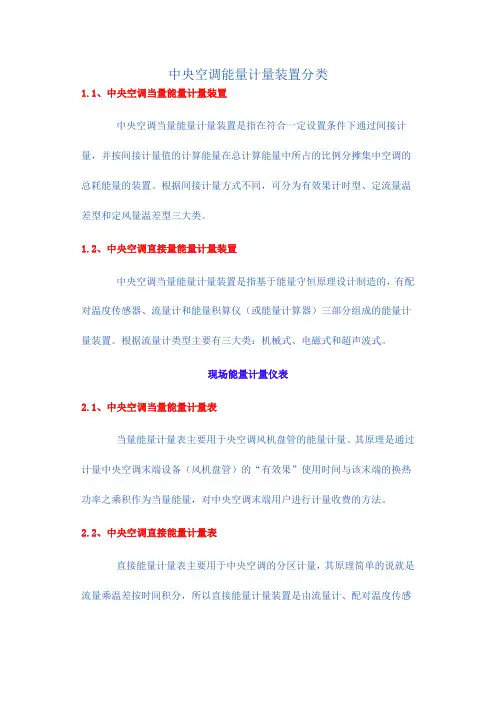

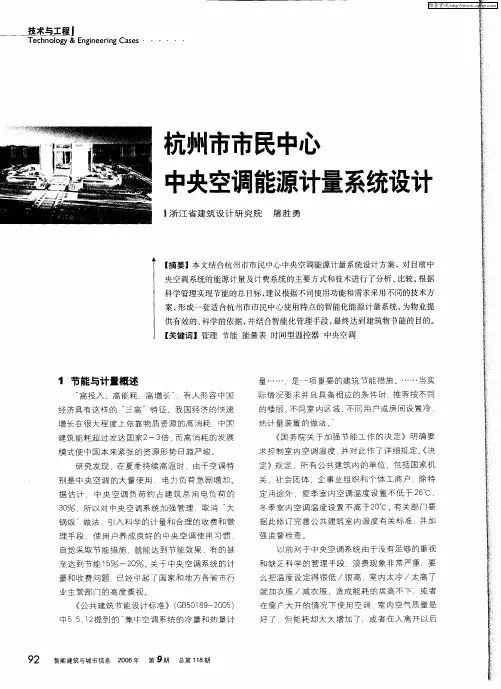

中央空调能量计量装置
标签: 中央空调计量装总耗能量定风量温差型定流量温差型有效果计时型中央空调计量中央空调计费
1.1、中央空调当量能量计量装置
中央空调当量能量计量装置是指在符合一定设置条件下通过间接计量，并按间接计量值的计算能量在总计算能量中所占的比例分摊集中空调的总耗能量的装置。根据间接计量方式不同，可分为有效果计时型、定流量温差型和定风量温差型三大类。
1.2、中央空调直接量能量计量装置
中央空调当量能量计量装置是指基于能量守恒原理设计制造的，有配对温度传感器、流量计和能量积算仪（或能量计算器）三部分组成的能量计量装置。根据流量计类型主要有三大类：机械式、电磁式和超声波式。
现场能量计量仪表
2.1、中央空调当量能量计量表
当量能量计量表主要用于央空调风机盘管的能量计量。其原理是通过计量中央空调末端设备（风机盘管）的“有效果”使用
时间与该末端的换热功率之乘积作为当量能量，对中央空调末端用户进行计量收费的方法。

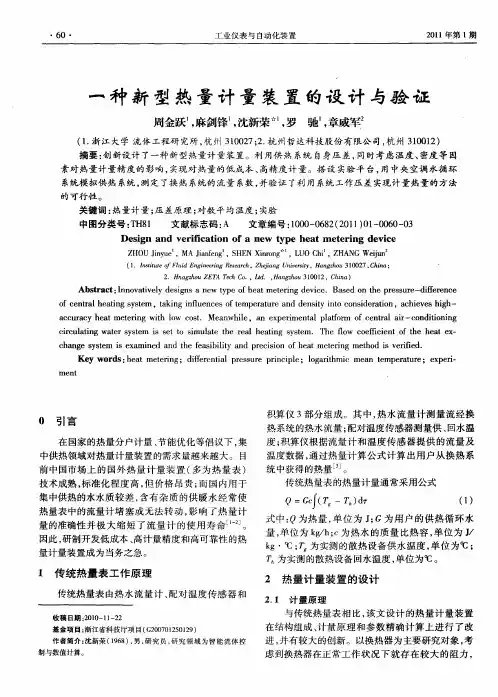

2.2、中央空调直接能量计量表
直接能量计量表主要用于中央空调的分区计量，其原理简单的说就是流量乘温差按时间积分，所以直接能量计量装置是由流量计、配对温度传感器和能量积算仪三部分组成的复合仪表。
2.3、直读式抄表装置
直读式抄表装置是利用电子识别技术，直接读取水、电、气等非电子仪表的表盘数值并将其转换成数字信号用于远程传输的设备。
