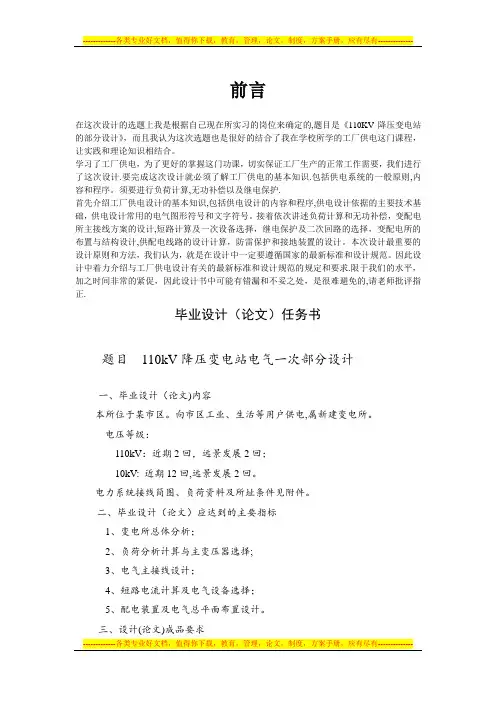

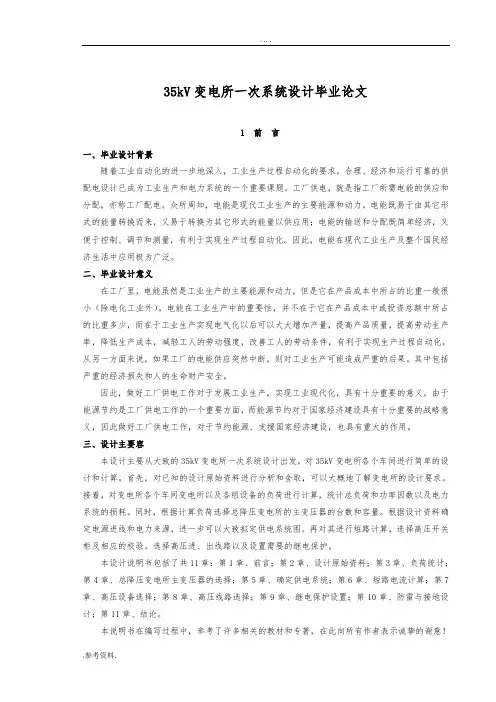

前言
在这次设计的选题上我是根据自己现在所实习的岗位来确定的，题目是《110KV降压变电站的部分设计》，而且我认为这次选题也是很好的结合了我在学校所学的工厂供电这门课程，让实践和理论知识相结合。
学习了工厂供电,为了更好的掌握这门功课，切实保证工厂生产的正常工作需要,我们进行了这次设计.要完成这次设计就必须了解工厂供电的基本知识.包括供电系统的一般原则,内容和程序.须要进行负荷计算,无功补偿以及继电保护。
首先介绍工厂供电设计的基本知识,包括供电设计的内容和程序,供电设计依据的主要技术基础,供电设计常用的电气图形符号和文字符号.接着依次讲述负荷计算和无功补偿,变配电所主接线方案的设计,短路计算及一次设备选择,继电保护及二次回路的选择,变配电所的布置与结构设计,供配电线路的设计计算,防雷保护和接地装置的设计。本次设计最重要的设计原则和方法,我们认为,就是在设计中一定要遵循国家的最新标准和设计规范.因此设计中着力介绍与工厂供电设计有关的最新标准和设计规范的规定和要求.限于我们的水平,加之时间非常的紧促,因此设计书中可能有错漏和不妥之处,是很难避免的,请老师批评指正。
毕业设计（论文）任务书
题目110kV降压变电站电气一次部分设计
一、毕业设计（论文）内容
本所位于某市区。向市区工业、生活等用户供电，属新建变电所。
电压等级：
110kV：近期2回，远景发展2回；
10kV：近期12回，远景发展2回。
电力系统接线简图、负荷资料及所址条件见附件。
二、毕业设计(论文)应达到的主要指标
1、变电所总体分析；
2、负荷分析计算与主变压器选择；
3、电气主接线设计；
4、短路电流计算及电气设备选择；
5、配电装置及电气总平面布置设计。
三、设计(论文)成品要求
1．毕业设计说明书（论文）1份；
2．图纸：1套（电气主接线）。
附件：
一. 题目：110kV降压变电站电气一次部分设计
二. 原始资料
(一) 建设性质及规模
本所位于市区。向市区工业、生活等用户供电，属新建变电所。
电压等级：110/10kV
线路回数：110kV：近期2回，远景发展2回；
10kV：近期12回，远景发展2回。
（二）电力系统接线简图
附注：1.图中，系统容量、系统阻抗均相当于最大运行方式；
2.最小运行方式下：S1=1300MV A，X S1=；S2=170MV A，X S2=。
(三) 负荷资料（10kV负荷的同时率k t取）
列表如下页。
（四）所址条件
引言 随着经济的腾飞，电力系统的发展和负荷的增长，电力网容量的增大，电压等级和综合自动化水平也不断提高，科学技术突飞猛进，新技术、新电力设备日新月异，该地原有变电所设备陈旧，占地较大，自动化程度不高，为满足该地区经济的持续发展和人民生活的需要，电网正在进行大规模的改造，对变电所的设计提出了更高、更新的要求。建设新的变电所，采用先进的设备，使其与世界先进变电所接轨，这对提高电力网的供电可靠性，降低线路损耗，改善电能质量，增加电力企业的经济效益有很大的现实意义。 1、绪论 由于经济社会和现代科学技术的发展，电力网容量的增大，电压等级的提高，综合自动化水平的需求，使变电所设计问题变得越来越复杂。除了常规变电所之外，还出现了微机变电所、综合自动化变电所和无人值班变电所等。目前，随着我国城乡电网建设与改革工作的开展，对变电所设计也提出了更高、更新的要求。 1.1 我国变电所发展现状 变电技术的发展与电网的发展和设备的制造水平密切相关。近年来，为了满足经济快速增长对电力的需求，我国电力工业也在高速发展，电网规模不断扩大。目前我国建成的500kV变电所有近200座，220kV变电所有几千座；500kV电网已成为主要的输电网络，大经济区之间实现了联网，最终将实现全国联网。电气设备的制造水平也在不断提高，产品的性能和质量都有了较大的改进。除空气绝缘的高压电气设备外，GIS、组合化、智能化、数字化的高压配电装置也有了新的发展；计算机监控微机保护已经在电力系统中全面推广采用；代表现代输变电技术最高水平的750kV直流输电，500kV交流可控串联补偿也已经投入商业运行。我国电网供电的可靠性近年来也有了较大的提高，在发达国家连续发生严重的电网事故的同时，我国电网的运行比较稳定，保证了经济的高速发展。 1.2 变电所未来发展需要解决的问题
前言 在这次设计的选题上我是根据自己现在所实习的岗位来确定的，题目是《110KV降压变电站的部分设计》，而且我认为这次选题也是很好的结合了我在学校所学的工厂供电这门课程，让实践和理论知识相结合。 学习了工厂供电,为了更好的掌握这门功课，切实保证工厂生产的正常工作需要,我们进行了这次设计.要完成这次设计就必须了解工厂供电的基本知识.包括供电系统的一般原则,内容和程序.须要进行负荷计算,无功补偿以及继电保护。 首先介绍工厂供电设计的基本知识,包括供电设计的内容和程序,供电设计依据的主要技术基础,供电设计常用的电气图形符号和文字符号.接着依次讲述负荷计算和无功补偿,变配电所主接线方案的设计,短路计算及一次设备选择,继电保护及二次回路的选择,变配电所的布置与结构设计,供配电线路的设计计算,防雷保护和接地装置的设计。本次设计最重要的设计原则和方法,我们认为,就是在设计中一定要遵循国家的最新标准和设计规范.因此设计中着力介绍与工厂供电设计有关的最新标准和设计规范的规定和要求.限于我们的水平,加之时间非常的紧促,因此设计书中可能有错漏和不妥之处,是很难避免的,请老师批评指正。 毕业设计（论文）任务书 题目110kV降压变电站电气一次部分设计 一、毕业设计（论文）内容 本所位于某市区。向市区工业、生活等用户供电，属新建变电所。 电压等级： 110kV：近期2回，远景发展2回； 10kV：近期12回，远景发展2回。 电力系统接线简图、负荷资料及所址条件见附件。 二、毕业设计(论文)应达到的主要指标 1、变电所总体分析； 2、负荷分析计算与主变压器选择； 3、电气主接线设计； 4、短路电流计算及电气设备选择； 5、配电装置及电气总平面布置设计。 三、设计(论文)成品要求 1．毕业设计说明书（论文）1份； 2．图纸：1套（电气主接线）。

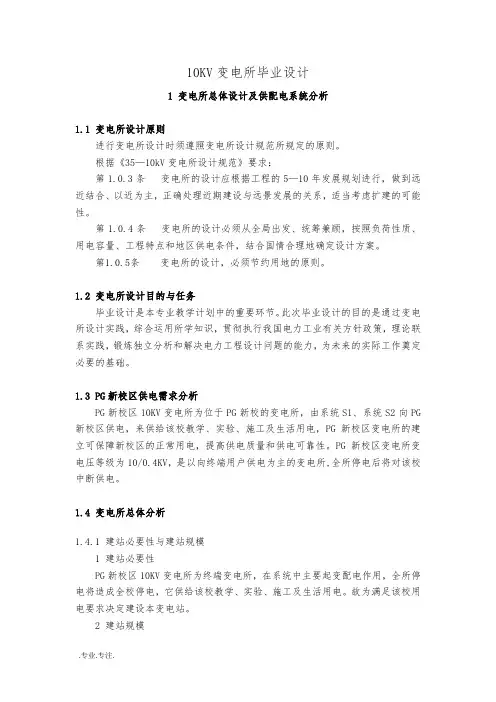

10KV变电站的设计毕业论文 目录 第一章绪论..................................................... - 1 - 1.1 变电站发展的历史与现状.................................. - 1 - 1.1.1 概况............................................... - 1 - 1.1.2 变电站综合自动化系统的设计原则..................... - 1 - 第二章变电站的负荷计算和无功率补偿计算......................... - 3 - 2.1 负荷计算................................................ - 3 - 2.3变电所主变压器的选择..................................... - 5 - 2.4变电所安装位置........................................... - 6 - 第三章变电站主接线设计......................................... - 7 - 3.1 电气主接线的基本要求.................................... - 7 - 3.2 常用的主接线............................................ - 7 - 3.3工厂变电所主要接线方案选择............................... - 9 - 第四章短路电流计算............................................ - 11 - 4.1短路电流计算的目的...................................... - 11 - 第五章电气设备的选择及校验.................................... - 15 - 5.2变电所一次一次设备的选择校验............................ - 16 - 5.2.1高压侧电气设备的选择校验.......................... - 16 - 5.2.2低压侧电气设备的选择校验.......................... - 19 - 5.3变电所进出线的选择及校验................................ - 20 - 5.3.1导线选择的原则.................................... - 21 - 5.3.2变电所导线的选择.................................. - 21 - 第六章变电所继电保护.......................................... - 24 - 6.1电力变压器的故障形式.................................... - 24 -

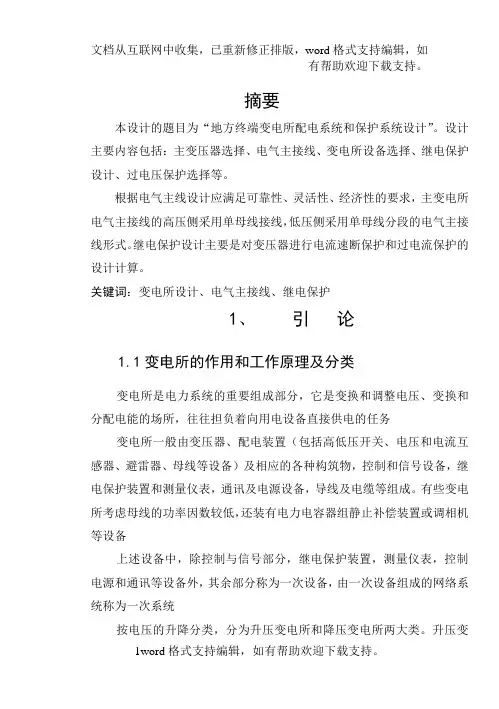

摘要 本设计的主要内容包括：10/0.4kV变电所主变压器选择；变电所电气主接线设计；短路电流计算；负荷计算；无功功率补偿；电气设备选择（母线、高压断路器、隔离开关、电流互感器、电压互感器、避雷器和补偿电容器）；配电装置设计；继电保护规划设计；防雷保护设计等。 根据电气主线设计应满足可靠性、灵活性、经济性的要求，本变电所电气主接线的高压侧采用单母线接线，低压侧采用单母线分段的电气主接线形式；对低压侧负荷的统计计算采用需要系数法；为减少无功损耗，提高电能的利用率，本设计进行了无功功率补偿设计，使功率因数从0.69提高到0.9；短路电流的计算包括短路点的选择及其具体数值计算；而电气设备选择采用了按额定电流选择，按短路电流计算的结果进行校验的方法；继电保护设计主要是对变压器进行电流速断保护和过电流保护的设计计算；配电装置采用成套配电装置；本变电所采用避雷针防直击雷保护。 本设计十分注重运用我国电气设计的新技术和新的设备，实用性及强，考虑到是实际工程的应用，便以通俗易懂的语言进行阐述。 关键词：变电所设计；电气主接线；继电保护
Abstract The design on the topic of "Liaoning Institute of Technology Teaching Building substation expansion preliminary design." The main design elements include : 10/0.4kV main transformer substation choice; Electrical Substation main wiring design; Short-circuit current calculation; Load Calculation; Reactive power compensation; Electrical Equipment (bus, HV circuit breakers, isolation switches, current transformer and voltage transformer, and compensation capacitor MOA); Distribution Equipment design; relay Planning and Design; Lightning protection design. According to the main line of electrical design should meet the reliability, flexibility, economy requirements, The substation main electrical wiring High Side single-bus wiring, low voltage side of the single-bus above the main electrical wiring form; the low-pressure side load calculated using the statistical needs coefficient; To reduce the reactive power loss, increased energy utilization, The design of reactive power compensation design, power factor from 0.69 to 0.9; short-circuit current calculations include short-circuit point for the selection and specific numerical calculation; and electrical equipment chosen by the choice of rated current, short-circuit current calculation by the results of the calibration methods; relay design of the main transformer Current Protection and over-current protection design; distribution installations complete set of power distribution equipment; The substation using direct lightning stroke prevention lightning protection. The design is very close attention to the use of our electrical design of the new technology and new equipment, practical and strong, Taking into account the actual application, in a user-friendly language to describe it. Key words：: substation design; Electrical wiring; Relay .

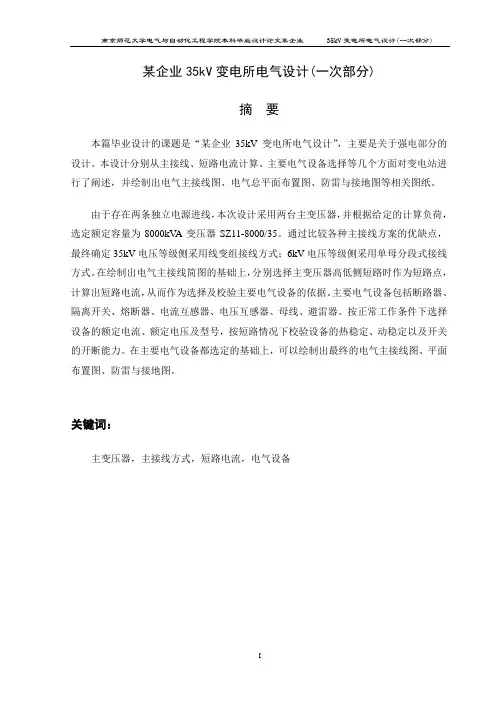

本科毕业论文 发电厂设计 上海电力学院 施春迎 第一章 主变及所用变的选择 第一节 主变压器的选择 一、负荷统计分析 1、 35kV 侧 Q 1max=var 44.61971000085.0/10000cos /222max 1212max 12 K P P =-=-? Q 2max=var 44.61971000085.0/10000cos /222max 2222max 22K P P =-=-? Q 3max =var 47.3718600085.0/6000cos /222max 3232max 32K P P =-=-? Q 4max =var 4500600080.0/6000cos /222max 4242max 42 K P P =-=-? Q 5max = var 4500600080.0/6000cos /222max 5252max 52 K P P =-=-? ∑35 P =P 1max +P 2max +P 3max +P 4max +P 5max =10000+10000+6000+6000+6000=38000(KW) ∑35 Q =Q 1max +Q 2max +Q 3max +Q 4max +Q 5max =6197.44+6197.44+3718.47+4500+4500=25113.35（KVar ） S 35MAX =2max 352max 35Q P +=22 35.25113 80003+=45548.66（KVA ） 35?Cos = MAX S P 35max 35∑= 66 .4554838000 =0.83 考虑到负荷的同时率，35kV 侧最大负荷应为： S ’35MAX =S 35MAX ?35η=45548.66?0.85=38716.36(KVA)

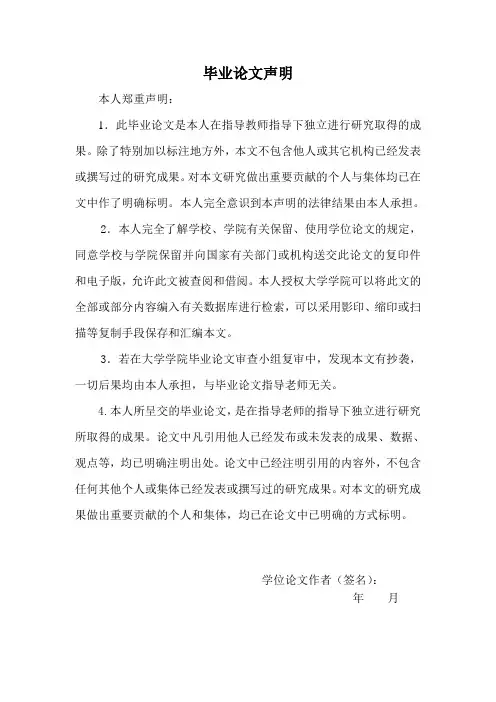

毕业论文声明 本人郑重声明： 1．此毕业论文是本人在指导教师指导下独立进行研究取得的成果。除了特别加以标注地方外，本文不包含他人或其它机构已经发表或撰写过的研究成果。对本文研究做出重要贡献的个人与集体均已在文中作了明确标明。本人完全意识到本声明的法律结果由本人承担。 2．本人完全了解学校、学院有关保留、使用学位论文的规定，同意学校与学院保留并向国家有关部门或机构送交此论文的复印件和电子版，允许此文被查阅和借阅。本人授权大学学院可以将此文的全部或部分内容编入有关数据库进行检索，可以采用影印、缩印或扫描等复制手段保存和汇编本文。 3．若在大学学院毕业论文审查小组复审中，发现本文有抄袭，一切后果均由本人承担，与毕业论文指导老师无关。 4.本人所呈交的毕业论文，是在指导老师的指导下独立进行研究所取得的成果。论文中凡引用他人已经发布或未发表的成果、数据、观点等，均已明确注明出处。论文中已经注明引用的内容外，不包含任何其他个人或集体已经发表或撰写过的研究成果。对本文的研究成果做出重要贡献的个人和集体，均已在论文中已明确的方式标明。 学位论文作者（签名）： 年月
关于毕业论文使用授权的声明 本人在指导老师的指导下所完成的论文及相关的资料（包括图纸、实验记录、原始数据、实物照片、图片、录音带、设计手稿等），知识产权归属华北电力大学。本人完全了解大学有关保存，使用毕业论文的规定。同意学校保存或向国家有关部门或机构送交论文的纸质版或电子版，允许论文被查阅或借阅。本人授权大学可以将本毕业论文的全部或部分内容编入有关数据库进行检索，可以采用任何复制手段保存或编汇本毕业论文。如果发表相关成果，一定征得指导教师同意，且第一署名单位为大学。本人毕业后使用毕业论文或与该论文直接相关的学术论文或成果时，第一署名单位仍然为大学。本人完全了解大学关于收集、保存、使用学位论文的规定，同意如下各项内容：按照学校要求提交学位论文的印刷本和电子版本；学校有权保存学位论文的印刷本和电子版，并采用影印、缩印、扫描、数字化或其它手段保存或汇编本学位论文；学校有权提供目录检索以及提供本学位论文全文或者部分的阅览服务；学校有权按有关规定向国家有关部门或者机构送交论文的复印件和电子版，允许论文被查阅和借阅。本人授权大学可以将本学位论文的全部或部分内容编入学校有关数据 库和收录到《中国学位论文全文数据库》进行信息服务。在不以赢利为目的的前提下，学校可以适当复制论文的部分或全部内容用于学术活动。 论文作者签名：日期： 指导教师签名：日期：
变电所设计研究毕业论文 目录 1 绪论 (1) 1.1 变电站概述 (1) 1.1.1 变电站在电力系统中的地位 (1) 1.1.2 负荷对变电所供电的要求 (1) 1.1.3 电力系统的额定电压 (2) 1.2 我国变电站及其设计的现状、发展趋势及新变化 (3) 1.3 变电站设计的主要原则 (4) 1.4 设计任务书 (5) 2 电气主接线设计 (8) 2.1 电气主接线设计基础 (8) 2.1.1 对电气主接线的基本要求 (8) 2.1.2 变电站电气主接线的设计原则 (8) 2.1.3 电气主接线设计步骤 (9) 2.2 电气主接线的基本形式 (11) 2.3 电气主接线选择 (11) 3 变电站主变压器选择 (15) 3.1 主变压器台数的选择 (15) 3.2 无功补偿措施 (15) 3.2.1 无功功率补偿的必要性 (15) 3.2.2 无功功率补偿的方法 (16) 3.3 主变压器容量的选择 (17) 3.4 主变压器型号的选择 (18) 3.5 主变压器型号选择 (19) 3.6 变电所所用电设计 (20) 3.6.2 直流系统 (20) 3.6.3 所用电选择 (21) 4 短路电流计算 (22)
4.2 短路的危害及预防办法 (22) 4.3 短路电流计算的目的 (23) 4.4 短路电流计算方法 (23) 4.5 短路电流计算 (23) 4.5.1 110kV侧母线短路计算 (26) 4.5.2 35kV侧母线短路计算 (27) 4.5.3 10kV侧母线短路计算 (28) 5 电气设备的选择 (31) 5.1 导体的选择和校验 (31) 5.1.1 110kV母线选择及校验 (33) 5.1.2 35kV母线选择及校验 (33) 5.1.3 10kV母线选择及校验 (34) 5.2 断路器和隔离开关的选择及校验 (35) 5.2.1 110kV侧断路器及隔离开关的选择及校验 (36) 5.2.2 35kV侧断路器及隔离开关的选择及校验 (38) 5.2.3 10kV侧断路器及隔离开关的选择及校验 (40) 5.2.4 10kV侧母联断路器的选择和校验 (42) 5.3 互感器的选择 (44) 5.3.1 电流互感器的选择 (44) 5.3.2 电流互感器的校验 (45) 5.3.3 电压互感器的选择 (46) 6 防雷保护 (48) 6.1 直击雷保护 (49) 6.2 侵入波保护 (49) 6.3 变电所接地装置 (50) 7 配电装置 (51) 7.1 配电装置概述 (51) 7.1.1 配电装置的类型及其特点 (51) 7.1.2 配电装置型式的选择 (52) 7.2 对配电装置的基本要求和设计步骤 (52)
电气工程及其自动化毕业论文 本科生毕业设计(论文) 摘要 本设计的主要内容包括:10/0.4kV变电所主变压器选择;变电所电气主接线设计;短路电流计算;负荷计算;无功功率补偿;电气设备选择(母线、高压断路器、隔离开关、电流互感器、电压互感器、避雷器和补偿电容器);配电装置设计;继电保护规划设计;防雷保护设计等。 根据电气主线设计应满足可靠性、灵活性、经济性的要求，本变电所电气主接线的高压侧采用单母线接线，低压侧采用单母线分段的电气主接线形式;对低压侧负荷的统计计算采用需要系数法;为减少无功损耗，提高电能的利用率，本设计进行了无功功率补偿设计，使功率因数从0.69提高到0.9;短路电流的计算包括短路点的选择及其具体数值计算;而电气设备选择采用了按额定电流选择，按短路电流计算的结果进行校验的方法;继电保护设计主要是对变压器进行电流速断保护和过电流保护的设计计算;配电装置采用成套配电装置;本变电所采用避雷针防直击雷保护。 本设计十分注重运用我国电气设计的新技术和新的设备，实用性及强，考虑到是实际工程的应用，便以通俗易懂的语言进行阐述。 关键词:变电所设计;电气主接线;继电保护 I 本科生毕业设计(论文) Abstract
The design on the topic of "Liaoning Institute of Technology Teaching Building substation expansion preliminary design." The main design elements include : 10/0.4kV main transformer substation choice; Electrical Substation main wiring design; Short-circuit current calculation; Load Calculation; Reactive power compensation; Electrical Equipment (bus, HV circuit breakers, isolation switches, current transformer and voltage transformer, and compensation capacitor MOA); Distribution Equipment design; relay Planning and Design; Lightning protection design. According to the main line of electrical design should meet the reliability, flexibility, economy requirements, The substation main electrical wiring High Side single-bus wiring, low voltage side of the single-bus above the main electrical wiring form; the low-pressure side load calculated using the statistical needs coefficient; To reduce the reactive power loss, increased energy utilization, The design of reactive power compensation design, power factor from 0.69 to 0.9; short-circuit current calculations include short-circuit point for the selection and specific numerical calculation; and electrical equipment chosen by the choice of rated current, short-circuit current calculation by the results of the calibration methods; relay design of the main transformer Current Protection and over-current protection design; distribution installations complete set of power distribution equipment; The substation using direct lightning stroke prevention lightning protection.

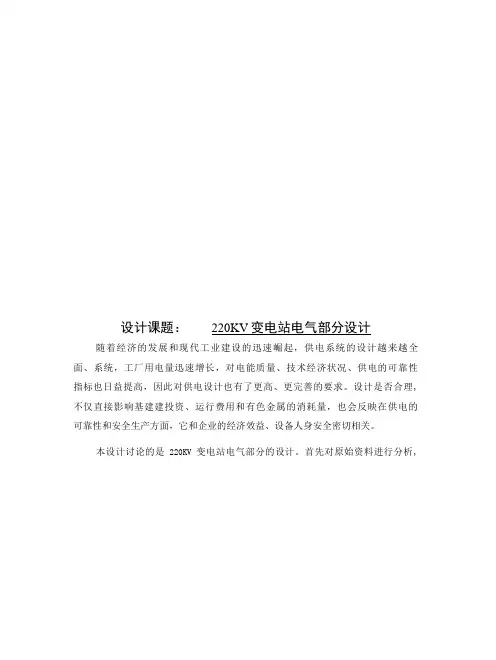

设计说明书 一、概述 1.1 设计依据及原则 根据《江苏省35-220 kV变电所设计技术导则》（2002）、《220-500kV 变电所所用电设计技术规程》（DL/T 5155-2002）、《220-500kV变电所设计技术规程》（DL/T 5218-2006）、《35-110 kV变电所设计规范》（GB50059-1992）、《继电保护和安全自动装置技术规范》（GB14285-2006）、《高压配电装置设计技术规程》（DL/T 5352-2006）以及给定的《“电力系统自动化专业”毕业设计任务书》，并依据5-10年电力系统发展规划进行设计，力求做到供电可靠、调度灵活、检修方便和投资经济。 1.2系统概况 待建变电所的电压等级为220kV/110kV/10kV，220kV是本变电所的电源电压，110kV和10kV是二次电压。 待建变电所位于城市近郊，地势平坦，交通方便，主要承担开发区炼钢厂供电任务，另外还有变电站附近的汽车厂、电机厂、矿机厂、机械厂、炼油厂、饲料厂等重要用户。220kv 4回出线作为本所电源，2回线来自系统，2回线来自相临变电站，110kv 2回出线供炼钢厂负荷，10kv 11回出线供周围负荷。该变电所为枢纽变电所。 1.3设计规模 1.110KV线路2回，最大负荷为43MW. 负荷功率因数0.95. 2.10KV出线共11回，本侧最大出线总负荷为9.3MW，负荷功率因数平均为0.85。 3.年最大负荷利用小时数T max=5600小时，同时率0.9，线路损耗6％。 1.4环境条件 1.当地年最高温度40℃。 2.最热月（7月）平均温度28℃。
二、主变压器的选择 1.主变压器形式的选择 1.1相数的确定 根据《220～500kV变电所设计技术规程》（DL/T 5222-2005）第7.7.2条规定，“与电力系统连接的220～330kV变压器若不受运输条件的限制，应选用三相变压器。” 本变电所“地势平坦，交通方便”，应当选用三相变压器。 1.2绕组数确定 根据《220～500kV变电所设计技术规程》（DL/T 5222-2005）第7.2.4条220～330kV具有三种电压的变电所中，如通过主变压器各侧绕组的功率均达到该变压器额定容量的15%以上，或者第三绕组需要装设无功补偿设备时，均宜采用三绕组变压器，当中性点接地方式允许时采用自耦变压器。 根据待建变电所电压等级和负荷情况，选择三绕组变压器。 1.3调压方式的确定 用户为钢厂、厂矿生产企业，电压波动大，用户对供电质量要求较高，需要经常调压，故选择有载调压变压器 2.主变容量和台数的确定 相关的设计规范规定：选择的变压器容量Se需要满足下列两个条件：①Se≥0.7Smax;②Se≥Simp。其中，Smax为变电所的最大负荷容量；Simp 为变电所的全部重要负荷容量 通过计算（详见计算书），最后选择变压器的容量S e=40000KVA。考虑到重要负荷较多及今后的发展，故选择2台主变压器 综上所述：该变电所选择2台3相3绕组有载调压变压器 型号为 SFSZ-40000KVA/220+8×1.25%/121/10.5 主要技术参数如下： 额定容量比：100/100/50

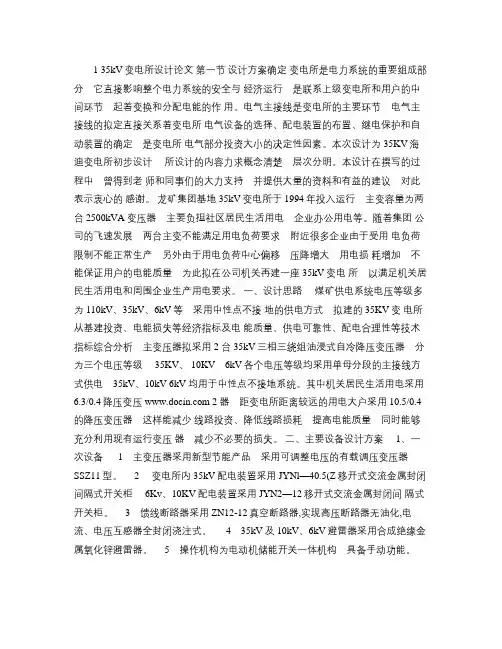

台城煤矿35kv变电所初步设计毕业论文 目录 摘要 ..................................................................... I Abstract................................................................ II 1概述.. (1) 1.1 设计依据 (1) 1.2 设计目的及围 (1) 1.3 煤矿基础质料 (2) 1.3.1 地理位置 (2) 1.3.2 矿井主要技术经济指标 (2) 1.3.3 供电电源 (3) 2 负荷计算 (4) 2.1 负荷计算的目的 (4) 2.2 负荷计算方法 (4) 2.2.1用电设备组计算负荷的确定 (4) 2.2.2多组用电设备组的计算负荷 (5) 2.3 负荷计算过程 (5) 2.3.1 井下负荷计算 (5) 2.3.2 地面负荷计算 (8) 2.4地面系统分类 (11) 2.5全矿负荷总计 (15)
3 无功功率补偿 (16) 3.1 功率因数的概念和无功功率的影响 (16) 3.2 提高功率因数的意义 (16) 3.3 提高功率因数的方法 (17) 3.3.1 提高负荷的自然功率因数 (17) 3.3.2 人工补偿法提高功率因数 (17) 3.4 并联电容器补偿无功功率 (17) 3.4.1 电容器并联补偿的工作原理及接线方式 (17) 3.5补偿容量的选择 (18) 4 主变压器的选择 (20) 4.1 变压器的选择 (20) 4.2变压器的功率损耗 (21) 4.2.135kV侧全矿负荷计算及功率因数校验 (21) 4.3 变压器的经济运行 (22) 5系统主接线方案的选择 (23) 5.1 对主接线的基本要求 (23) 5.2 本所电气主接线方案的确定 (23) 5.2.1桥形接线 (23) 5.2.2二次侧单母分段接线 (25) 6短路电流计算 (27) 6.1短路电流的危害及种类 (27)
工厂变电所设计毕业论文 目录 摘要..................................................................... I ABSTRACT................................................................. II 第一章绪论. (3) 1.1课题设计背景 (3) 1.2工厂供电设计的一般原则 (3) 1.3工厂供电设计容及步骤 (3) 第二章负荷计算和功率补偿 (3) 2.1负荷计算的容和目的 (3) 2.2负荷计算的方法 (3) 第三章变压器容量和数量的选择 (3) 第四章主接线方案的选择 (3) 4.1对变电所主结线的一般要求 (3) 4.2变电所主结线 (3) 4.2.1单电源进线的变电所主接线 (3) 4.2.2双回电源进线变电所主接线 (3) 第五章短路电流的计算 (3) 5.1短路电流计算的目的及方法 (3) 5.2三相短路电流计算 (3) 第六章导线、电缆的选择 (3) 6.1 导线电缆的使用条件 (3)
6.2 导线电缆的选择 (3) 第七章电气设备的选择 (3) 7.1电气设备选择的一般原则 (3) 7.2.1高压断路器的选择 (3) 7.2.3电流互感器的选择 (3) 第八章变压器的继电保护 (3) 8.1概述 (3) 8.2变压器电流保护的接线方式 (3) 8.3继电保护配置 (3) 8.3.1变压器的过电流保护 (3) 8.3.2变压器的电流速断保护 (3) 结论 (3) 参考文献 (3) 附录A：10KV供电系统图 (3) 附录B：低压供电系统图 (3) 附录C：变压器二次电路图 (3) 附录D：电压互感器二次电路图 (3) 附录E：接地避雷平面图 (3) 致谢 (3)
