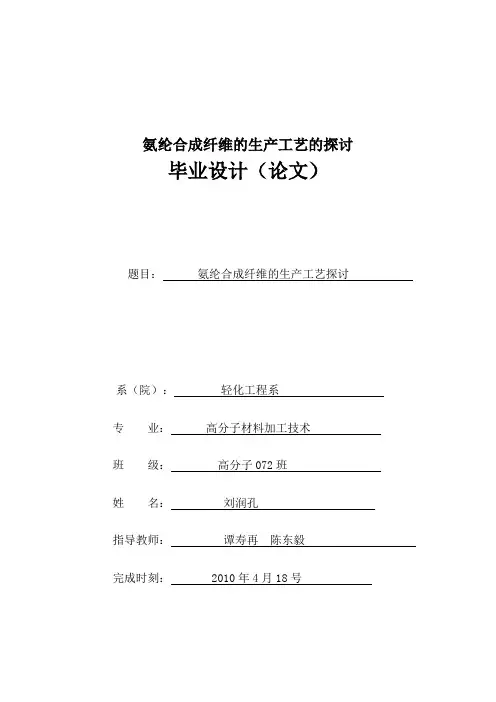

氨纶合成纤维的生产工艺的探讨
广东轻工职业技术学院毕业设计（论文）
题目：氨纶合成纤维的生产工艺探讨
系（院）：轻化工程系
专业：高分子材料加工技术
班级：高分子072班
姓名：刘润孔
指导教师：谭寿再陈东毅
完成时间： 2010年4月18号
广东轻工职业技术学院
毕业设计（论文）任务书
轻化系系（院）高分子材料加工技术专业
兹发给高分子072 班学生刘润孔毕业设计（论文）任务书，内容如下：
1.毕业设计（论文）题目：氨纶合成纤维的生产工艺探讨；
2.应完成的项目(如页面不够可另附纸张)：
（1）根据毕业题目，查阅相关资料，了解目前国内、外氨纶合成纤维的技术发展现状，包括生产配方、工艺、生产设备，产品质量控制，环保要求等。
（2）企业生产实习，熟悉实习企业氨纶合成工艺流程，了解生产配方，生产设备，产品质量检测方法，基本掌握某生产工序的岗位操作。
（3）撰写毕业论文，内容包括：合成氨纶的原料，生产配方，生产工艺等技术问题。根据企业生产实际，运用学习的知识理论，分析讨论企业氨纶合成工艺、配方的合理性，提出具有创新性建议。
3. 论文完成进度计划(如页面不够可另附纸张)：
4. 参考资料以及说明：
[1]. 王文科，牛家祥，韩车伟，等 .氨纶工业的现状及发展趋势［ J ］
聚酯工业.2000，（4）：8-13.
[2].戴建平，朱新生，程丝，等 .聚氨酯的化学结构与熔纺工艺路线［ J ］聚
酯工业.2000，（4）：4-7.
[3]. 李绍雄，朱吕民 .聚氨酯树脂［ M ］.南京：江苏科学技术出版社，1992.
[4].张木全，云智勉。化工原理［ M ］.广州：华南理工大学出版社，2000.10.
[5].英威达纤维(佛山)有限公司厂内资料.
5. 本毕业设计（论文）任务书于 2010 年 1 月 10 日发出，应于 2010
年 4 月 26 日完成，然后提交各系进行答辩。
系主任批准年月日
教研室主任审核年月日
指导教师审核年月日
目录
1.前言 (1)
2.当今氨纶合成纤维的生产方法 (1)
3.原材料 (1)
4.原材料介绍 (2)
5.生产工艺流程 (3)
6.聚合反应 (4)
7.工艺参数 (5)
8．DMAC回收系统 (7)
9.结论 (8)
10.致谢 (9)
11.参考文献 (9)
氨纶合成纤维的生产工艺探讨
学生：刘润孔
指导老师：谭寿再陈东毅
教学单位：广东轻工职业技术学院
摘要：本文主要探究了英威达纤维(佛山)有限公司生产国际名牌莱卡（LYCRAR）
氨纶合成纤维的原材料，以及其生产工艺流程和一些基本工艺参数。生产方式
是管线连续反应式。这样的生产方式，其优势在于生产效率高，废料率低，但
工艺难以控制，生产波动影响范围广。本文着重讲述本公司的生产流程和原料
的配方。
关键词:氨纶合成纤维工艺流程工艺参数
Abstract: This paper describes INVISTA Fiber (Foshan) Co., Ltd production of international brands Lycra (LYCRAR) spandex synthetic fiber raw materials, and its production process and some basic parameters. Production is continuous reactive pipeline. This production method, its advantage is high efficiency, low waste, but the process difficult to control a wide range of production fluctuations. This article focuses on about the company's production processes and raw materials formulations.
Keywords: Lycra spandex fiber process parameters
1.前言
随着服装行业的发展,对纤维的要求越来越高,用量也越来越大。其中氨纶合成纤维占了主导地位。对生产氨纶纤维工艺上的优化和提高必定有着重要的意义。英威达纤维（佛山）有限公司是一家生产氨纶纤维的著名企业，其著名的产品有莱卡、coolmax等。尤其是莱卡纤维在全球更具知名度，所以对莱卡生产工艺的探讨有着重要的参考价值。
2.当今氨纶合成纤维的生产方法
氨纶的纺丝方法包括干纺、湿纺、化学反应纺丝和熔融纺丝法。干法纺丝技术是当前氨纶工业生产最为普遍方法，占世界氨纶总产量的80% ，典型代表是杜邦公司的Lycra 纤维和拜耳公司的Dorlastan纤维。湿纺法约占10% ，其代表是日本富土纺公司的Fujibo 纤维。美国环球公司的Glospan纤维则由化学反应纺丝法制得。熔融纺丝法是近年来新兴起的，约占3%，具有代表性的纤维品种是日清纺公司的 Mobilon、钟纺公司的Lubell和可乐丽公司的Rexe。
由于世界各地环保意识的不断增强，对化工生产中的污染管理日趋严格。尽管干法纺丝法所得产品性能优异，但存在严重环境污染和成本偏高等缺点。相反，熔融纺丝技术，不使用溶剂、凝固剂，无废水废液处理问题，生产成本低，具有很大的发展潜力，是目前人们研究的热点之一。
3.原材料
3．1.主原料:MDI（4，4-二苯基甲烷二异氰酸酯）
GLYCOL（聚四氢呋喃二元醇）
3．2.扩链剂:EDA(乙二胺)
DYTEK(甲基戊二胺)
LRD-3(二乙基撑三胺)
3．3.终止剂:DEA(二乙胺)
CHA(环已胺)
3．4.溶剂:DMAC(N,N-二甲基乙酰胺)
3．5.添加剂:DMAC(N,N-二甲基乙酰胺)
MAT-108(抗氧剂)
MAT-105(第二抗氧剂)
MAT-107(LYCRA仿伪标识)
KP32(颜料)
A519(润滑剂)
POLYMER(LYCRA的聚合溶液)
MAT-100(抗氯剂)
TiO
(钛白粉,增白作用)
2
4.原料介绍
4．1. MDI（4，4-二苯基甲烷二异氰酸酯）
MDI是聚合体反应物的重要成分，在常温状态下为清澈的黄色液体，在7度的温度下为冰块状的固体。
MDI极易溶于水，在生产过程中，任何时候都不能与水混合。MDI是一种巨毒物质，含有MDI的水蒸汽或者灰尘，吸入人体都是有害的，而且MDI不易排出体外，对人体是长期性的影响。MDI不能长时间保存，它会随着时间以及温度的增高而变质,因此它是有使用期限的, 变质后MDI将会影响到聚预合,
MDI/glycol的实际比例, NCO, CG 等。NCO是MDI分子参与预聚合反应的的一部分基团. 它主要是吸引乙二醇分子的羟基.同时在链增长反应中,MDI对最后
的纱的长度方面起非常重要的作用。
4．2.GLYCOL（聚四氢呋喃二元醇）
乙二醇在常温下是一种具有粘稠状无色液体。羟基是乙二醇分子参与预聚合反应的一部分基团，羟基主要是跟MDI中的NCO基团反应。
4．3. DMAC(N,N-二甲基乙酰胺)
二甲基乙酰胺是一种常用的有机化学溶剂，二甲基乙酰胺能溶解多种化合物，能与水、醚、酮、酯等完全互溶，具有热稳定性高、不易水解、腐蚀性低、毒
性小等特点，用途广泛。在反应中作为溶剂，主要控制着溶剂的粘度，使其顺利流动反应。其闪点为63度。
4．4. 扩链剂
扩链剂是用来与预聚合物的“NCO”基团反应，来增加链长度的有机物，它又三种有机物组成。其中EDA（乙二胺，闪点34度、凝固点11度）和DYTEK A（2-甲基戊二胺）为扩链剂，LRD-3为稳定剂。
4．5. 终止剂
它作为链增长的终止剂，控制着聚合物的链长度。它又两种胺类组成，一种是DEA（二乙胺，闪点-28度），另一种是CHA（环己胺，闪点28度）
5.生产工艺流程
简单的工艺流程图如下:
纺丝
其具体工艺流程如下:
MDI→MDI贮罐→供应泵→MDI供应罐→供应泵→过滤器→流量计→电磁阀→三通阀→静态混合器
GLYCOL槽车→过滤器→热交换器→GLYCOL供应罐→过滤器→计量泵→流量计→三通阀→静态混合器
静态混合器→三通阀→预聚合反应器（第一反应器）→冷却器→三通阀→预聚合反应物贮罐→供应泵→过滤器→计量泵→稀释混合器（此处加入DMAC）→九段热交换器→连增长反应器（第二反应器，此处加入扩链剂、终止剂、DMAC）→增压泵→摆动粘度计→在线分析仪→冷却器→聚合物溶液贮罐
6. 聚合反应
6．1.预聚合反应:
预聚合反应也叫第一反应，它是莱卡产品生成的基本反应，因此预聚合反应效果好不好，将直接影响莱卡的质量。在预聚合反应过程中，GLYCOL的-0H 基团与MDI的NCO基团反应，形成我们所说得预聚合物（Capped Glycol，简称CG）其反应方程式如下所示：
在实际生产中，我们通常都是控制预聚合物中的NCO含量来确保丝线的性质。
由于MDI和GLYCOL的反应是放热反应，如果MDI与glycol在47度时混合反应，再加热到60度后，保存在保温良好的容器中，最终完全反应的生成的预聚合物温度会达到97-98度，但由于我们只需要47度左右的预聚合物，因此控制它的反应温度就非常重要了。通常情况下以下反应条件会对预聚合反应产生很大的影响。
（1）MDI和GLYCOL的含量比例。如果NCO的含量低，那么产生的预聚合物粘度很高，熔体流动困难；如果NCO的含量高，产生的预聚合物粘度很低，熔体流动很快，也会影响后面的反应。因此我们需要严格控制MDI和GLYCOL的含量比例。
（2）停留时间。预聚合物在反应器中停留的时间。停留时间过长，反应就
会不停地进行下去，预聚合物会越来越长，造成熔体流动困难。因此要控制好
它们的停留时间。
（3）温度。如果反应温度过低，则反应不完全，造成物料的浪费。如果反
应温度过高，则会影响丝线的质量，而且容易产生凝胶。因此我们要严格控制
MDI和GLYCOL的反应温度。
（4）MDI和GLYCOL的进出顺序。反应中MDI总是“先进，后出的”，如果
顺序相反了，就会出现凝胶现象
6．2. 链增长反应:
链增长反应也叫第二反应、R2.它是整个工艺流程的最后一步反应。在这个
阶段中扩链剂、终止剂都参与反应，形成最后的聚合物溶液。反应式如下：
其影响条件有以下几方面：
（1）物料的进出顺序。预聚合物（CG）总是在反应中“后进先出的”如果
顺序相反，就会出现凝胶现象。
（2）预聚合物的含量。如果预聚合物的含量过高，无论是增加扩链剂的含
量还是终止剂的量，都会造成聚合物粘度过高。
（3）扩链剂的含量。如果扩链剂的含量过高，也会造成聚合物粘度过高。
（4）链终止剂的含量。如果链终止剂的含量过高，会造成聚合物粘度过低。
7．.工艺参数
7．1.添加剂(slurry)的配混:
加料顺序研磨时间比率
ADD DMAC AND START MAT-105 RECIRC 0.58 ADD MAT-108 0.123
ADD MAT-107 0.103 ADD KP32 0.046 ADD MAT-105 AND START A519 RECIRC 0.074 RECIRCULATE AND MIX 60min
ADD 519 0.036 RECIRCULATE AND MIX 30min
ADD MAT-100 0.026
0.013 ADD TIO
2
RECIRCULATE AND MIX 360min
CHECK QUALITY,TRANSFER BATHCH
7．2.终止剂的配混(STOPPER MIX)
物料比率
DMAC 0.887
CHA 0.048
DEH 0.063
7．3.增链剂的配混(EXTENDER MIX)
物料(MATERIALS) 比率(RATIO)
EDA 0.812
DYTEK 0.174
LRD-3 0.013
7．4.跑速的分配(RATE)
7．4．1.预聚合跑速(CP RATE)
CP RATE=GLYCOL RATE+MDI RATE
GLYCOL RATIO:0.8099
MDI RATIO:0.18699
7．4．1.增链聚合跑速(CE RATE)
CE RATE=CP RATE+STOPPER RATE+EXTENDER RATE+SLURRY RATE
CG RATIO:0.95694
SLURRY RATIO:0.04649
STOPPER RATIO:0.04
EXTENDER RATIO:0.02
7．5.简单比率流程示意图:
8.DMAC回收系统
8．1．回收系统简介：DMAC回收系统主要目的是用来回收在生产过程中已被污染的DMAC，然后再经过提纯进行循环利用。其原理是：利用物质沸点的不同，将回收过来的脏DMAC经过脱水塔，精馏塔，焦油塔进行物质分离。
8．2．流程图：
8．3．流程简述：废DMAC回收罐把纺丝车间回收过来的DMAC打到过滤器进行过滤（把固体，颗状物去掉）。然后进入油分离器，把脏DMAC的一部分油成分去掉。油水分离器出来的物料打到脱水塔。物料进入脱水塔后进而入到下端的再沸器。利用20KG的蒸汽进行对物料加热。低沸点的水被蒸发到塔的顶部，经冷凝器冷却下来送到接收罐。高沸点的物料则沉在再沸器的底部送到精馏塔再进行物质分离。（10摄氏度的冷冻水和20KG的蒸汽走的都是管程，物料走的是壳程）。剩下的精馏塔和焦油塔其工作原理同脱水塔一样（即利用物料沸点的不同进行物质分离）。其中，所提纯出来的DMAC在精馏塔的第32块塔板出料，直接打到DMAC供应罐。
9.结论:
氨纶合成纤维的生产是非常复杂的,尤其是管线连续生产。英威达纤维(佛山)有限公司就是采取这样的生产方式。难度在于各原料的跑速控制准确度和出现事得故的影响度大.
生产氨纶合成纤维的技术核心在于几个方面：原料的选择，各种原料的比例控制，胺类加入量的控制（即增链剂和终止剂的控制），物料的混合均匀度。另外一个重要方面是在纺丝时的拉伸力和拉伸速度的控制（这里不详细说明）。
10.致谢:
在这篇论文的编写过程中,我要感谢我的两位指导老师:谭寿再老师(学校指导老师)和陈东毅老师(工厂指导老师)。谭老师负责指导本人如何完成本次毕业论文,陈老师负责教本人学习氨纶聚合纤维的生产工艺知识。
11.参考文献:
[1]. 王文科，牛家祥，韩车伟，等 .氨纶工业的现状及发展趋势［ J ］聚酯工业.2000，（4）：8-13.
[2].戴建平，朱新生，程丝，等 .聚氨酯的化学结构与熔纺工艺路线［ J ］聚酯工业.2000，（4）：4-7.
[3]. 李绍雄，朱吕民 .聚氨酯树脂［ M ］.南京：江苏科学技术出版社，1992.
[4].张木全，云智勉。化工原理［ M ］.广州：华南理工大学出版社，2000.10.
[5].英威达纤维(佛山)有限公司厂内资料.
氨纶针织面料的工艺参数计算与分析 标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]
氨纶针织面料的工艺参数计算与分析 在进行纬编针织面料分析过程中，有时候遇到的是弹力面料，这样就需要对弹性（氨纶）面料的工艺参数进行分析与计算。而在氨纶针织面料生产过程中，氨纶含量是计算面料成本的关键指标。一般是在不影响成品克重与门幅以及正常编织的前提下，应该尽可能的降低氨纶含量，从而达到降低成本的目的。 一、根据面料成品门幅与克重计算氨纶含量： 如果客户只提供成品氨纶面料的幅宽（幅宽、封度、布封）与克重（单位面积的重量），就需要根据经验来选择原料，同时计算氨纶的含量。在设备调试过程中，必须在保证机器正常运转的前提下，尽可能的减少氨纶的用量。 例如：客户要求成品氨纶汗布的门幅是1600，克中是210g/m2。那么计算方法就是： 1、计算面料门幅： （1）选择原料线密度： 根据大家多年的生产实际经验，210g/m2氨纶汗布需要选用18tex（32s）棉纱与 tex （30D）氨纶裸丝进行交织，面料横向密度41眼/，才可以达到的。 （2）选择设备技术参数： 根据客户要求的门幅1600，需要选用762（30″）筒径，机号是28针/（28G），总针数是2962枚，路数90F的单面大圆机来生产。 （3）计算门幅（W）： W==总针数÷横向密度*==2620÷41*== 2、计算氨纶含量： （1）线圈长度的计算：
首先需要计算原料的线圈长度（工厂里称“线长”），一般是指50或100只线圈所具有的纱线长度。根据多年的生产经验，该成品氨纶汗布中的棉纱纱长为/50针时，面料的手感、弹性和风格比较适宜。另外，棉纱的染色定型回缩率大约是3%～４％之间。根据上述数据来计算毛坯氨纶面料的线圈长度方法如下： Ｌ＝Ｌm*（１＋Ｂ）＝１４.５*（１＋３.５％）＝１５/50针 式中：Ｌ--毛坯布的棉纱线圈长度，单位：/50针； Ｌm--成品布的棉纱线圈长度，单位：/50针； Ｂ--棉纱染色定性的回缩率，单位：％。 根据毛坯布的棉纱线圈长度，进行大圆机调试了，但需要把进纱张力控制在３～４g，氨纶进丝张力为５～７g比较适宜。大圆机调试好以后，剪下一块布，测量氨纶裸丝的线圈长度，假设是/100针。然后进行原料配比计算，得出氨纶丝的含量。 W′=tex*L*10-5=18*30*10-5= 式中：Ｌ--毛坯布的棉纱线圈长度，单位：/100针； tex--棉纱的线密度，单位：特克斯； W′--100针的棉纱重量，单位：g（克）。 W=tex*L′*10-5=**10-5= g 式中：Ｌ--氨纶丝线圈长度，单位：/100针； tex--氨纶丝的线密度，单位：特克斯； W--100针的氨纶丝重量，单位：g（克）。 氨纶汗布中的氨纶丝含量为： W
氨纶针织面料的工艺参数计算与分析 在进行纬编针织面料分析过程中，有时候遇到的是弹力面料，这样就需要对弹性（氨纶）面料的工艺参数进行分析与计算。而在氨纶针织面料生产过程中，氨纶含量是计算面料成本的关键指标。一般是在不影响成品克重与门幅以及正常编织的前提下，应该尽可能的降低氨纶含量，从而达到降低成本的目的。 一、根据面料成品门幅与克重计算氨纶含量： 如果客户只提供成品氨纶面料的幅宽（幅宽、封度、布封）与克重（单位面积的重量），就需要根据经验来选择原料，同时计算氨纶的含量。在设备调试过程中，必须在保证机器正常运转的前提下，尽可能的减少氨纶的用量。 例如：客户要求成品氨纶汗布的门幅是1600，克中是210g/m2。那么计算方法就是： 1、计算面料门幅： （1）选择原料线密度： 根据大家多年的生产实际经验，210g/m2氨纶汗布需要选用18tex（32s）棉纱与 tex（30D）氨纶裸丝进行交织，面料横向密度41眼/，才可以达到的。 （2）选择设备技术参数： 根据客户要求的门幅1600，需要选用762（30″）筒径，机号是28针/（28G），总针数是2962枚，路数90F的单面大圆机来生产。 （3）计算门幅（W）： W==总针数÷横向密度*==2620÷41*== 2、计算氨纶含量： （1）线圈长度的计算： 首先需要计算原料的线圈长度（工厂里称“线长”），一般是指50或100只线圈所具有的纱线长度。根据多年的生产经验，该成品氨纶汗布中的棉纱纱长为/50针时，面料的手感、弹性和风格比较适宜。另外，棉纱的染色定型回缩率大约是3%～４％之间。根据上述数据来计算毛坯氨纶面料的线圈长度方法如下：Ｌ＝Ｌm*（１＋Ｂ）＝１４.５*（１＋３.５％）＝１５/50针 式中：Ｌ--毛坯布的棉纱线圈长度，单位：/50针； Ｌm--成品布的棉纱线圈长度，单位：/50针； Ｂ--棉纱染色定性的回缩率，单位：％。 根据毛坯布的棉纱线圈长度，进行大圆机调试了，但需要把进纱张力控制在３～４g，氨纶进丝张力为５～７g比较适宜。大圆机调试好以后，剪下一块布，测量氨纶裸丝的线圈长度，假设是/100针。然后进行原料配比计算，得出氨纶丝的含量。 W′=tex*L*10-5=18*30*10-5= 式中：Ｌ--毛坯布的棉纱线圈长度，单位：/100针； tex--棉纱的线密度，单位：特克斯； W′--100针的棉纱重量，单位：g（克）。 W=tex*L′*10-5=**10-5= g 式中：Ｌ--氨纶丝线圈长度，单位：/100针； tex--氨纶丝的线密度，单位：特克斯； W--100针的氨纶丝重量，单位：g（克）。 氨纶汗布中的氨纶丝含量为： W K==------ * 100% =----* 100%=%
服装生产工艺流程图 ┌——┐┌——┐┌———┐┌——┐┌——┐┌——┐┌——┐ │验布│→│裁剪│→│印绣花│→│缝制│→│整烫│→│检验│→│包装│ └——┘└——┘└———┘└——┘└——┘└——┘└——┘ 服装生产的工艺流程大全 （一）面辅料进厂检验 面料进厂后要进行数量清点以及外观和内在质量的检验，符合生产要求的才能投产使用。在批量生产前首先要进行技术准备，包括工艺单、样板的制定和样衣制作，样衣经客户确认后方能进入下一道生产流程。面料经过裁剪、缝制制成半成品，有些梭织物制成半成品后，根据特殊工艺要求，须进行后整理加工，例如成衣水洗、成衣砂洗、扭皱效果加工等等，最后通过锁眼钉扣辅助工序以及整烫工序，再经检验合格后包装入库。 （二）面料检验的目的和要求 把好面料质量关是控制成品质量重要的一环。通过对进厂面料的检验和测定可有效地提高服装的正品率。 面料检验包括外观质量和内在质量两大方面。外观上主要检验面料是否存在破损、污迹、织造疵点、色差等等问题。经砂洗的面料还应注意是否存在砂道、死褶印、披裂等砂洗疵点。影响外观的疵点在检验中均需用标记注出，在剪裁时避开使用。 面料的内在质量主要包括缩水率、色牢度和克重（姆米、盎司）三项内容。在进行检验取样时，应剪取不同生产厂家生产的、不同品种、不同颜色具有代表性的样品进行测试，以确保数据的准确度。 同时对进厂的辅料也要进行检验，例如松紧带缩水率，粘合衬粘合牢度，拉链顺滑程度等等，对不能符合要求的辅料不予投产使用。 （三）技术准备的主要内容 在批量生产前，首先要由技术人员做好大生产前的技术准备工作。技术准备包括工艺单、样板的制定和样衣的制作三个内容。技术准备是确保批量生产顺利进行以及最终成品符合客户要求的重要手段。 工艺单是服装加工中的指导性文件，它对服装的规格、缝制、整烫、包装等都提出了详细的要求，对服装辅料搭配、缝迹密度等细节问题也加以明确。服装加工中的各道工序都应严格参照工艺单的要求进行。 样板制作要求尺寸准确，规格齐全。相关部位轮廓线准确吻合。样板上应标明服装款号、部位、规格、丝绺方向及质量要求，并在有关拼接处加盖样板复合章。 在完成工艺单和样板制定工作后，可进行小批量样衣的生产，针对客户和工艺的要求及时修正不符点，并对工艺难点进行攻关，以便大批量流水作业顺利进行。样衣经过客户确认签字后成为重要的检验依据之一。 （四）裁剪工艺要求 裁剪前要先根据样板绘制出排料图，“完整、合理、节约”是排料的基本原则。在裁剪工序中主要工艺要求如下：（1）拖料时点清数量，注意避开疵点。（2）对于不同批染色或砂洗的面料要分批裁剪，防止同件服装上出现色差现象。对于一匹面料中存在色差现象的要进行色差排料。（3）排料时注意面料的丝绺顺直以及衣片的丝缕方向是否符合工艺要求，对于起绒面料（例如丝绒、天鹅绒、灯芯绒等）不可倒顺排料，否则会影响服装颜色的深浅。（4）对于条格纹的面料，拖料时要注意各层中条格对准并定位，以保证服装上条格的连贯和对称。（5）裁剪要求下刀准确，线条顺直流畅。铺型不得过厚，面料上下层不偏刀。（6）根据样板对位记号剪切刀口。（7）采用锥孔标记时应注意不要影响成衣的外观。裁剪后要进行清点
影响熔融氨纶生产几个重要因素 2.1熔融氨纶制造工艺技术 纤维级聚氨酯切片（采用一步法合成的纤维级热塑性聚氨酯粒子），经干燥、熔融、计量、纺丝、卷绕、上油、平衡等工序，即得到熔融纺丝氨纶产品。最初熔融纺丝氨纶产品在弹性回复率、耐热性等方面还不如干纺氨纶，但随着纤维级聚氨酯切片技术生产日益成熟及熔融纺丝技术的完善，熔融纺丝氨纶产品已可和干纺氨纶产品相媲美。 首先TPU的性能（耐热性、耐水解性）得到改善，日本大赛璐公司选用聚己内酯二醇作为合成TPU的起始原料，从而提高了TPU的耐水解性能。日本的可乐丽公司选用聚碳酸酯二醇为原料，制备出耐热性优良的TPU。制成的纤维产品的断裂强度达 1.0～ 1.3cN／dtex，断裂伸长率400％～550％，弹性回复率80％～93％。日本的钟纺公司则是采用在TPU熔体中加入预聚体的方法来改善纺丝加工条件和成品的力学性能。具体方法是将TPU切片经螺杆挤出机熔融，在其出口处加入由二异氰酸酯和聚酯或聚醚二醇反应而成的预聚体，经静态混合器均匀混合后再进行纺丝。加入预聚体的作用一方面可降低TPU切片的熔化温度，使纺丝可在较低的温度下进行；另一方面，预聚体中的异氰酸酯基在纤维成形过程中，能在TPU大分子间形成化学交联，从而提高纤维的力学性能。所得纤维的强度可达 1.38～ 1.51cN／dtex,断裂伸长率450～550％，在190℃时的弹性回复率仍可保持在40～70％。目前这种方法已在氨纶熔融纺丝中被普遍使用。然而，这种带有异氰酸酯基的预聚体的贮存稳定性差，即活性极大的NCO基团很容易失去活性，从而无法起到化学交联的作用。一种改进的方法是采用酚、醇等化合物先将预聚体中的异氰酸酯基封闭，在纺丝的温度下，这种封闭的预聚体将会重新活化，起化学交联的作用。采用芳香族二醇扩链剂，则可进一步提高纤维级聚氨酯切片耐热性。扩链剂为
生产工艺技术先进性说 明 文件排版存档编号：[UYTR-OUPT28-KBNTL98-UYNN208]
工艺、技术先进性说明 车间全部实现半自动生产线作业，工位设计精简合理，生产设备简便智能，便于员工操作；员工经过专业培训，严格按照标准作业；生产过程中，使用产品放置盒，实行五个流周转放置，能够有效避免出现产品堆积现象；所有产品实行100%全检，严格按照品质要求进行质量管控，保障产品质量。以下是对生产设备的具体说明 一、打顶杆设备：打顶杆设备上装有光电感应器，当无产品或产品未放到位，感应 器未感应到时，按动启动按钮设备不会动作；当顶杆未打到位时，设备会发出报警信号，另外设备有自检功能，可以检测出顶杆是否完全打入套管。 二、旋齿盘设备：设备装有光电感应器，未感应到产品时，按动启动按钮设备不会 动作；设备有限位功能，可以精确控制齿盘旋入量。 三、点油设备：设备为自动化点油装置，可以精准控制油量，并且可以通过调试程 序来精确控制点油路径，达到快速精准的注油目的。 四、压合设备：设备装有感应器，未感应到产品时，按动启动按钮设备不会动作； 设备具有限位功能，可以有效避免产品被压伤。 五、老化测试：老化时间可调，时间继电器控制调整。采用直流稳压电源控制测试 高低电压输出，依照产品的特性电压0-30V可调，电流0-5A可调，并且有电 源正负输出切换功能。独特双层，三排机构，减少了整体老化时间，每组可以单独控制电压和老化时间，有独立的启动和停止按钮。老化完成时，每层指示灯由常量变为闪烁状态，并报警。 六、电性能测试：机台对产品感应，当产品未安装到位时，按下启动按钮，设备不
产品生产工艺流程(doc 46页)
产品生产工艺规程--藿香正气片生产工艺规程 说明 由于企业扩大了生产范围，按甘肃佛仁制药科技有限公司《文件起草、修订、审查、批准、撤消、印制及保管管理程序》及《企业内控质量标准管理程序》的规定，本技术文件于2011年01月年经过制定人、审核人、批准人签字确认后，由质量部门发布，并对相关人员进行培训，于执行日期起执行。 产品工艺规程具有法定意义，代表了产品生产和质量控制方面有关法律、法规的符合性和质量安全保证性的内容。任何部门及个人无权更改，如有变更，请按规定的程序进行。申请修订（修改）时，其修改内容及记录作为历史沿革文件，以本规程附件的形式一并存档。 目录 一、产品概述 (3)
二、处方及处方依据 (3) 三、生产工艺流程 (3) 四、制剂处方中中药材前处理和炮制 (5) 五、提取生产操作过程及工艺条件 (7) 六、制剂生产操作过程及工艺条件 (9) 七、原辅料的质量标准和检测方法 (13) 八、中间产品质量标准和检测方法 (14) 九、成品质量标准和检测方法 (19) 十、物料平衡计算方法 (21) 十一、成品容器包装材料的要求 (22) 十二、包装标签内容、说明书式稿 (23) 十三、工艺卫生要求及生产区环境监测方法与标准 (25) 十四、设备一览表及主要设备生产能力 (26) 十五、技术安全及劳动保护 (26) 十六、综合利用与环境保护 (28) 十七、原辅料消耗定额 (29) 十八、包装材料消耗定额 (29) 十九、岗位定员及定额、生产周期 (30) 附录：有关规定、理化常数及换算 (31) 附页：文件修订记录 藿香正气水生产工艺规程 一、产品概述
氨纶（spandex）与莱卡（LYCRA） 氨纶纤维是聚氨基甲酸酯纤维的简称，商品名称有莱克拉（Lycra、美国、英国、荷兰、加拿大、巴西）、尼奥纶（Neolon、日本）、多拉斯坦（Dorlastan、德国）等。首先由德国Bayer公司于1937年研究成功，美国杜邦公司于1959年开始工业化生产。目前已有近40个工厂、七行生产，年总产量约为10万吨左右，我国现有生产能力l万吨左右。氨纶是一种合成纤维，组成物质含有85％以上组分的聚氨基甲酸酯。 氨纶纤维共有两个品种，一种是由芳香双异氨酸酶和含有羟基的聚酯链段的镶嵌共聚物（简称聚酯型氨纶），另一种是由芳香双异氰酸酯与含有羟基的聚醚链段镶嵌共聚物（简称聚醚型氨纶）。氨纶纤维与弹力聚烯烃纤维和弹力复合纤维统称弹力纤维。 具有高断裂伸长(400％以上) 、低模量和高弹性回复率的合成纤维。多嵌段聚氨酯纤维的中国商品名称。又称弹性纤维。氨纶具有高延伸性(500％～700％)、低弹性模量(200％伸长，0.04～0.12克／旦）和高弹性回复率（200％伸长，95％～99％）。除强度较大外，其他物理机械性能与天然乳胶丝十分相似。它比乳胶丝更耐化学降解，具有中等的热稳定性，软化温度约在200℃以上。用于合成纤维和天然纤维的大多数染料和整理剂，也适用于氨纶的染色和整理。氨纶耐汗、耐海水并耐各种干洗剂和大多数防晒油。长期暴露在日光下或在氯漂白剂中也会退色，但退色程度随氨纶的类型而不同，差异很大。 氨纶纤维所以具有如此高的弹力是因为它的高分子链是由低熔点、无定型的"软"链段为母体和嵌在其中的高熔点、结晶的"硬"链段所组成。柔性链段分子链间以一定的交联形成一定的网状结构，由于分子链间相互作用力小，可以自由伸缩，造成大的伸长性能。刚性链段分子链结合力比较大，分子链不会无限制地伸长，造成高的回弹性。氡纶长丝的横截面大部分为狗骨形（dog-bone-shaped）也有一些长丝表面光滑或呈锯齿状。断裂强度在所有纺织纤维中是最低的，只有0.44～0.88CN／dtex（聚醚型的强度要高于聚酯型）。吸湿范围较小，一般为0.3-1.2％（复丝吸湿率要比单丝稍高些）。耐热性视品种不同而有较大差异，大多数纤维在90～150℃范围内短时间存放，纤维不会受到损伤，安全熨烫温度为150℃以下，可以加温干扰与湿洗。染色性能较优，可染成各种顿色，染料对纤维亲和力强，可适应绝大多数品种的染料，并具有较好的耐化学性，耐大多数的酸碱、化学药剂、有机溶剂、干洗剂和漂白剂，以及耐日晒和风雪，但不耐氧化物，易使纤维变黄与强力降低。 氨纶一般不单独使用，而是少量地掺入织物中。这种纤维既具有橡胶性能又具有纤维的性能，多数用于以氨纶为芯纱的包芯纱，称为弹力包芯纱，这种纱的主要特点，一是可获得良好的手感与外观，以天然纤维组成的外纤维吸湿性好；二是只用1-10%的氨纶长丝就可生产出优质的弹力纱；三是弹性百分率控制范围从10%到20％，能根据产品的用途，选择不同的弹性值。易于纺制25～2500旦不同粗细的丝，因此广泛被用来制作弹性编织物，如袜口、家具罩、滑雪衣、运动服、医疗织物、带类、军需装备、宇航服的弹性部分等。随着人们对织物提出新的要求，如重量轻、穿着舒适合身、质地柔软等，低纤度氨纶织物在合成纤维织物中所占的比例也越来越大。也有用氨纶裸体丝和氨纶与其它纤维合并加捻而成的加捻丝，主要用于各种经编、纬编织物，机织物和弹性布等。 Spandex（氨纶）弹性纤维使用手册 [第一章] (A) Spandex弹性纤维简介 Spandex译名"斯潘德克斯"，是一种弹性纤维，学名聚氨酯纤维(Polyurethane)，简写(PU)。中国大陆称为"氨纶"，它具有高度弹性，能够拉长6～7倍，但随张力的消失能迅速恢复到初始状态，其分子结构为一个像链状的、柔软及可伸长性的聚氨基甲酸酯，通过与硬链段连接在一起而增强其特性。弹性纤维分为两类：一类为聚酯链类；一为聚醚链类。聚酯类弹性纤维抗氧化、抗油性较强；聚醚类弹性纤维防霉性，抗洗涤剂较好。 (B) Spandex发展情况 自从1958年DUPONT把Spandex引入商业用途，并注册商标为(LYCRA)，市场音译为[莱卡]，很多
氨纶合成纤维的生产工艺的探讨
广东轻工职业技术学院毕业设计（论文） 题目：氨纶合成纤维的生产工艺探讨 系（院）：轻化工程系 专业：高分子材料加工技术 班级：高分子072班 姓名：刘润孔 指导教师：谭寿再陈东毅 完成时间： 2010年4月18号
广东轻工职业技术学院 毕业设计（论文）任务书 轻化系系（院）高分子材料加工技术专业 兹发给高分子072 班学生刘润孔毕业设计（论文）任务书，内容如下： 1.毕业设计（论文）题目：氨纶合成纤维的生产工艺探讨； 2.应完成的项目(如页面不够可另附纸张)： （1）根据毕业题目，查阅相关资料，了解目前国内、外氨纶合成纤维的技术发展现状，包括生产配方、工艺、生产设备，产品质量控制，环保要求等。 （2）企业生产实习，熟悉实习企业氨纶合成工艺流程，了解生产配方，生产设备，产品质量检测方法，基本掌握某生产工序的岗位操作。 （3）撰写毕业论文，内容包括：合成氨纶的原料，生产配方，生产工艺等技术问题。根据企业生产实际，运用学习的知识理论，分析讨论企业氨纶合成工艺、配方的合理性，提出具有创新性建议。 3. 论文完成进度计划(如页面不够可另附纸张)：
4. 参考资料以及说明： [1]. 王文科，牛家祥，韩车伟，等 .氨纶工业的现状及发展趋势［ J ］ 聚酯工业.2000，（4）：8-13. [2].戴建平，朱新生，程丝，等 .聚氨酯的化学结构与熔纺工艺路线［ J ］聚 酯工业.2000，（4）：4-7. [3]. 李绍雄，朱吕民 .聚氨酯树脂［ M ］.南京：江苏科学技术出版社，1992. [4].张木全，云智勉。化工原理［ M ］.广州：华南理工大学出版社，2000.10. [5].英威达纤维(佛山)有限公司厂内资料. 5. 本毕业设计（论文）任务书于 2010 年 1 月 10 日发出，应于 2010
第一章前言 1.1商用空调行业发展综述 商用空调在世界上已有百年的发展历史，在中国也有20多年的应用时间，然而真正引起国内企业关注还是近几年。目前国内市场家用空调领域竞争已经进入白热化阶段，随着价格战连绵不断，在家用空调领域几乎已经无利可图的企业纷纷开始在中央空调领域寻找新的发展空间和利润增长点。 2003年商用空调（含户式中央空调）市场容量将达到85亿元，2005年达到200亿元以上。市场空间迅速巨大，而利润至少是40%以上。这对于众多在市场上艰难逐利的企业，尤其是仍在价格战中挣扎的家电企业来说，无疑是极其诱人的。 与家用空调行业相比，中央空调仍保持较高利润空调，这使得由原来约克、大金、开利等国外品牌所占领的国内中央空调市场开始发生变化，国内一些品牌也纷纷进入这个领域。 1.2中国商用空调市场发展状况 中国现在已经成为世界空调生产制造大国。20多年来，特别是近十年来，中国空调产业规模迅速扩大，在上世纪90年代中期，超过美国，在90年代末期，超过日本，已经成为全球空调器制造基地，产销量居世界首位。2002年我国空调器产业完成销售额接近700亿元，总产量超过3050万台，在全球比重占到60％。空调产业是典型的全球性产业，1993年以来，空调器出口量以平均66％的速度在增长，成为我国出口增长速度最快的产品之一。2002年，我国空调器出口量超过800万台，出口额接近13亿美元，经过十年努力，中国的调产业竞争力也有极大增长。 中国空调业的比较优势主要集中在劳动密集型产品的制造能力，优势有限，而且与跨国公司竞争力的差距也显而易见。虽然空调出口增长速度超常，但不能忽略的事实是，
一. 目的： 规范产品作业流程，确保产品在制作过程中出现的品质异常控制，做好前期防范工作，确保产品品质及工艺的完整性，降低生产成本。 二·范围： 适用于公司所有产品订单 三·权责： 3.1 业务：接受客户信息资料，提供完整资料与信息。 3.2 工艺工程师：对业务提供的客户资料评估、规划、组织评审。 3.3 印前制作：对客户文档及信息要求核对及修改。 3.4 采购：按产品工艺要求采购备料。 3.5 生产计划：计划达成产品客户交期 3.6 印刷及印后：按工艺要求制作生产、首件确认 3.7 品质：监督执行生产通知单及样品的工艺要求。 四·定义： 完善客户订单产品制作工艺，对产品印前印后工艺的前期规划，规范新旧产品的制作工艺流程，有效控制生产品质异常，节约生产成本，提高生产效率。 五·作业规范： 5.1作业流程图： 5.2业务负责客户产品的导入、信息资料的接受及信息沟通，确保资料的完整与准确性， 接到客户资料后业务或跟单员首先初步确认信息资料是否完整。 5.2.1 确认客户信息资料后按客户的工艺要求规划报价，简单产品由报价员按公司流程报
价，工艺复杂或需求评审的产品，由工艺工程师规划或按工艺评审报告规划报价，确认报价工艺与实际生产工艺相结合。 5.2.2工艺复杂的新产品首先与工艺工程师商议组织相关部门评审，确认工艺路线及质量标 准，录入《工艺评审报告》，按评审工艺规划及标准下《业务指示单》并附《工艺评审报告》。 5.2.3重复生产产品或简单的新款说明书确认信息完整后直接下《业务指示单》。 5.2.4业务或跟单员《业务指示单》下发或信息资料交接只对应一个窗口工艺主管，确保信 息资料的规范统一与完整。 5.2.5任何订单在下达《业务指示单》时必须确保满足以下要求：有效的样稿、具体的工艺 要求与质量要求。 5.2.6样稿类：所有订单必须有有效样稿，且清楚的注明样稿的类型与用途，并盖章签名： A、色样：印刷时作颜色参考色样 B、内容样：生产及品控作核对文字、图案、位置内容样 C、规格样：生产及品控作模切规格、啤位、结构样 D、所有的打纸稿的书必须简单装订（以不散乱为标准）对于没有页码或者暗码的书 则必须用笔进行编码；（我公司设计制作的则由制作员装订） E、对于需要烫金、UV或者凹凸等必须在样稿上清楚明确位置及加工要求； F、所有更改内容的必须有业务员的亲笔签名及更改位置或文字 5.2.7工艺与质量要求： A、《业务指示单》的填写必须工整，字体清楚，工艺要求明确，在下单前要检查样稿 的各个项目（尺寸、颜色数量、P数等），务必做到样稿与《业务指示单》要求一 致； B、客户的质量要求要明确，超出我们质量要求或者客户有特别要求的则必须在《业 务指示单》上详细注明； C、对于工艺、质量要求特殊或者复杂的则在下单前先与工艺工程师组织工艺评审。 5.2.8客户自来文档的订单管理： A、客户自来文档，不管客户是否提供具体的样稿，业务跟单员要自己先检查一下颜色、 尺寸、P数等直观的参数，确保与客户订单一致，初步合格后方能下单； B、对于客户自来文档，没有提供任何资料的，则业务员或跟单员需提供印前打印的纸 稿（喷墨稿、数码稿、蓝纸稿等）进行签名确认，明确注明样稿的类型； C、对于客户自来文档，客户有提供样稿的，则业务在接单时跟客户沟通，明确样稿的
合成纤维吊装带生产工艺 2、生产制造工艺 5.1、集束、加捻 5.1.1穿线： （1）首先把检查好的原纱摆放在纱架上，使纱脱线顺利。 （2）穿40根纱（两侧各20根）过瓷砖、瓷牙、牵引到摆动器上。5.1.2集束 （1）把纱轴安装好，使其牢固，把穿好的线围绕在纱轴上。 （2）开动机器，注意速度不易太快，调整摆动器摆动纱线能左右平均的缠绕在纱轴上。 （3）集束当中不可断纱，纱线不可集的太多，离纱轴边缘2厘米左右。 5.1.3加捻 （1）把集束好的纱轴，安装到转动加捻机上，引出线束引至摆动器。 （2）把空纱轴安装好，把线束缠绕在纱轴上。 （3）先开动集束机，把速度放到最慢，然后开动转动加捻机，再调整捻距。 （4）调整捻距，就是调整集束机的快慢，使捻距在10cm/每捻为佳。 5.2织带 5.2.1穿线 （1）把已加捻检验好的纱线整齐的摆放在纱架上，使其脱线顺利。 （2）首选把预计用纱的根数平分两侧，然后把纱线按顺序由前至后，由上而下，把每一根纱穿过瓷传、瓷牙，按顺序穿入钢扣，使其 整齐，不可互相粘扭，交叉。
（3）把穿好的纱线一上一下的顺序穿过四个隔离杆，一定要上下分清，不可交叉。 （4）把纱线从机头的右侧按顺序穿过棕框，注意穿芯时，一定要按棕框顺序先3框、4框、5框、6框，不要漏穿和交叉穿。 （5）把穿过棕框的纱线整理好，从机头右侧开始，按888888 (888) 的顺序插入机头钢扣，每个棕框的纱一定按规定数量穿，不可多 或少。 （6）最后用没有加捻的纱线按每侧4根、2轴从瓷传、瓷牙、钢扣到棕框，二组分别穿一框二框，然后把纱线穿入有捻线的钢扣最前 一个和最后一个。 5.2.2织带 （1）把穿好的所有纱线编成辫卷入织带器中，检验设备准备织带。 （2）各种吨位的吊带皮的宽度，纱线数量如下表所示，将纬线从减震沟针上穿入在摆针，转动手轮，看纬线和锁边线是否能顺利钩在钩针上，然后点动织机，看送纬量大小一般根据织出的带皮宽、窄来定，宽为送纬量大、窄为送纬量小，如送纬偏大或偏小可调节送纬轮使其正常。 （3）在编好的带皮上人工喷刷产品油漆标致：WLL：（吨位数值）5.3染色与整形 5.3.1工艺流程 （A）浸轧染液----------（B）预烘干燥------------（C）热熔固色------------（D）牵引落带 5.3.2工艺条件 （A）浸轧染液 （1）浸染方式：一浸一轧 （2）40℃温水调制染液（不可过高，否则容易凝聚）。 （3）轧槽内染液量不易过多，随用随加。
含氨纶弹力织物染整工艺综述 1前言 近年来，含氨纶弹力织物在国内外市场上十分流行，进展迅速。目二十世纪八十年代以来，一直受到人们的青睐，专门是九十年代后期，由于这类产品具有较高的弹性和优异的回弹性能，手感柔软，穿着舒服并能显露出形体美，加上易吸汗可不能产生静电，因而得到越来越多的应用。目前己广泛应用于纺织工业，从内衣进展到外衣，针织物到机织物，服装用布到装饰用布及功能性材料，如用于医疗领域等工业用布，具有广泛的进展前景和良好的经济效益。氨纶纤维最早是由德国Bayer及其同事于1937年采纳二异氰酸加聚工艺获得了以聚氨基甲酸乙酯为要紧成分的弹性纤维。但大规模工业化生产是1962年由美国杜邦公司实现的，并命名为lycra(莱卡)，随后德国拜耳、日本东丽、东洋纺、钟渊、帝人、可乐丽等公司相继推出了各种新品种，韩国是近年来氨纶进展最快的国家，目前已成为世界上最大的生产国。估量到2003年年产量将达9万吨，我国氨纶的需求量较大，九十年代已在山东烟台，江苏连云港。广东鹤山，福建长乐，上海青浦，浙江绍兴等地先后建立了氨纶的生产线，年生产能力可达2.5万吨，随着弹力纺织品种类和用量的增加，我国氨纶生产和应用将会进一步扩大叫。从近几年来的报导材料看，国内已有上海、江苏、浙江、安徽、山东、福建、广东、四川、湖北、河北、辽宁、河南、陕西等10多个省市的染整企业和大专院校开发生产了各种含氨纶弹力织物。取得了一定成效和实践体会，但也存在一些需进一步研究探讨的咨询题，如门幅尺寸稳固性与碱浓、定形温度之间的矛盾，采纳氯漂去麻皮与清洁生产的矛盾，碱浓与去杂成效和清洁生产的矛盾，缩水率过大，织物泛黄与弹性回复率的矛盾等及生物酶的应用等。目前染整行业的科技人员都在探究研究含氨纶弹力织物染整加工技术的最佳条件，并探究染整工艺与氨纶弹性性能，尺寸稳固及织物幅宽变化之间的关系，氨纶染整加工对设备的要求，以求得最佳的染整加工工艺。把弹力织物做得更好，来满足市场不断变化的需要，笔者从大量发表的文章中，综合了各单位的实践体会，分析了各单位染整工艺的优缺点，并结合笔者的实践，提出了做好含氨纶弹力织物的一些看法。 2 生产好含氨纶弹力织物必须把握好三大关键 2-1必须把握了解氨纶纤维的组成结构，弹性机理及其性能 2-1-1氨纶纤维的组成结构；其要紧化学组成是聚氨基甲酸酯，但均聚的聚氨基甲酸酯纤维不具有良好的弹性，因此有良好的弹性是由于它是由软链段和硬链段组成的嵌段共聚物组成的网络结构所致，即具有"区段"网络结构。"区段"结构是通过二异氰酸酯分段加聚获得。由
PTA生产技术及工艺流程简述 【作者：千木】 目前世界PTA生产厂家采用的技术虽有差异，但归纳起来，大致可分为以下两类： (1)精PTA工艺 此工艺采用催化氧化法将对二甲苯（PX）氧化成粗TA，再以加氢还原法除去杂质，将CTA精制成PTA。这种工艺在PTA生产中居主导地位，代表性的生产厂商有：英国石油（BP）、杜邦（Dupont）、三井油化（MPC）、道化学－因卡（Dow-INCA）、三菱化学（MCC）和因特奎萨（Interquisa）等。 （2）优质聚合级对苯二甲酸（QTA、EPTA）工艺 此工艺采用催化氧化法将PX氧化成粗TA，再用进一步深度氧化方法将粗TA精制成聚合级TA。此工艺路线的代表生产厂商有三菱化学（MCC）、伊斯特曼（Eastman）、杜邦（Dupont）、东丽（Toray）等。生产能力约占PTA总产能的16％。 两种工艺路线差异在于精制方法不同，产品质量也有所差异。即两种产品所含杂质总量相当，但杂质种类不一样。PTA产品中所含PT酸较高（200ppm左右），4－CBA较低（25ppm左右），而QTA（或EPTA）产品中所含杂质与PTA相反，4－CBA 较高（250ppm左右），PT酸较低（25ppm以下）。两种工艺路线的产品用途基本相同，均用于聚酯生产，最终产品长短丝、瓶片的质量差异不大。目前，钴-锰-溴三元复合体系是PX氧化的最佳催化剂，其中钴是最贵的，所以目前该方面的一直进行降低氧化催化剂能耗的研究。PTA生产过程中所用TA加氢反应催化剂为Pd/C，目前研究的主要问题是如何延长催化剂的使用寿命。 工业化的精对苯二甲酸制备工艺很多，但随着生产工艺的不断发展，对二甲苯高温氧化法成为制备精对苯二甲酸的最主要的生产工艺，这种工艺在对苯二甲酸的制备工艺中占有绝对优势。对二甲苯高温氧化工艺是在高温、高压下进行的，副反应较多；而且由于温度高、压力大对设备本身的要求就高。因此工艺改进主要就集中在降低氧化反应温度和降低氧化反应的压力两个方面。目前，拥有这一专利技术的公司主要有美国Amoco公司、英国ICI公司和日本三井油化公司，我国曾在不同时期引进过这三家公司的专利技术。近年，我国对苯二甲酸的工艺也取得了很大的进展。 （1）对二甲苯(PX)高温氧化法。对二甲苯高温氧化法由氧化、精制和辅助系统组成。该工艺以对二甲苯为原料，经空气催化氧化、加氢精制、结晶分离等工序制成。催化氧化是对二甲苯在催化剂存在下，于190-230℃，压力 1.27- 2.45MPa的条件下，用空气氧化得到粗对苯二甲酸。加氢精制是将对二甲苯氧化过程中尚未反应完全的4-羟基苯甲醛(4-BCA)转化为可溶于水的甲基苯甲酸，然后除去。加氢精制反应要在较高压力(约6.8MPa)和较高温度（约280℃）的条件下进行。对苯二甲酸加氢产物再经结晶分离和干燥，就得到可用于纤维生产的精对苯二甲酸。 对二甲苯高温氧化法流程简单，反应迅速，收率可达90%以上。 （2）高温氧化工艺改进。Amoco公司对高温氧化法工艺进行了改进，使氧化反应温度降至193-200℃的范围，反应压力也相应降到1.45MPa。改进后每吨PTA的PX消耗量减少14kg。三井油化公司在Amoco高温氧化工艺的基础上，开发了三井Amoco工艺。该工艺提高了催化剂中钴/锰比和溶剂比，同时为保持溶剂浓度稳定，氧化反应器顶部增加分离塔，除去反应体系中的水。这种工艺可将氧化反应温度降至185-195℃，反应压力降至0.9-1.1MPa，相应副反应减少，同时母液循环比相应提高，催化剂可循环使用，减少了催化剂的用量。 （3）温和反应条件的对苯二甲酸工艺。高温氧化工艺需要高温、高压，很多公司尝试开发反应条件温和的对苯二甲酸工艺，这些工艺中比较成功的有三菱公司开发的QTA工艺， 日本丸善公司开发的MTA工艺以及鲜京公司开发的SPTA 工艺。 MTA工艺适当地加大催化剂的锰/钴比、溶剂比和氧化空气用量，氧化后的产品再实行补充氧化，并添加少量三聚乙醛，强化氧化反应设备，使中间产物转化为最终产物。通过充分氧化使得工艺不需要再进行加氢还原精制。这种工艺反应条件温和，但反应时间较长，原料PX、催化剂和乙酸的消耗较高，并且产品中杂质对羧基甲醛的含量较高，产品只能用于制备纤维级聚酯。 QTA工艺采用高活性催化剂进行对二甲苯氧化。催化剂以铈替代高温氧化工艺中的锰，同时附加镧催化荆，并采用了无机溴化物。对二甲苯氧化反应条件较温和，反应过程中还要对中间产品进行补充氧化。该工艺对二甲苯、催化剂
氨纶弹力色织物后整理工艺的探讨 摘要:文章通过对氨纶的结构和性能的分析,提出如何稳定氨纶弹力色织物的门幅,保持织物弹性回复率和缩水率的方法,探讨了氨纶弹力色织物后整理加工工艺。 关键词:氨纶;色织物;工艺;生产 近年来,氨纶弹力色织物在国内外市场上十分流行,发展迅速。一般与棉、麻纤维的包缠纱或包芯纱织成面料,产品服用性能好,易吸汗,手感柔软,同时具有较高的弹性和优异的回弹性能,穿着舒服并能显露出形体美,不会产生静电,因而广泛应用于纺织工业,具有广泛的发展前景和良好的经济效益。但一般生产厂家均有织物门幅尺寸稳定性差,弹性回复率不达标,缩水率不合格等问题,为此对氨纶弹力色织物后整理工艺进行探讨很有必要。 1 氨纶纤维的主要性能 氨纶纤维主要化学组成是聚氨基甲酸酯,由低分子二异氰酸酯与低分子二羟基化合物反应制得高熔点易结晶的“硬段”, “软段”是由长链二羟基化合物(大分子二醇)制得,它又可分为聚醚二醇和聚酯二醇两类,根据分子链中软链段的聚酯和聚醚,聚氨酯纤维可分为聚酯类和聚醚类。它是一个具有强大的分子间力的大分子网状结构,有规则的结晶刚性链段和无规则的结晶柔性链段呈无规则的缠结状态,如加以外力,则柔性链段变成有规则的状态,此时它又力图恢复原来的缠结状态,因此具有高弹性能。氨纶纤维一般为复丝,单丝间不易分离,其间留有空隙,故手感较柔软,其纤度范围在22～4478dtex,最细为11dtex。其主要性能见表1。
2 弹力织物坯布与成品幅宽的关系是稳定门幅尺寸的基础 要生产好含氨纶弹力织物,除了掌握好氨纶纤维的结构性能外,还应掌握了解其坯布织造的要求和成品幅宽的关系。首先,氨纶包芯纱在纺制过程中捻度比同号数纱线高。而氨纶包芯纱的弹性,主要受氨纶的细度及成纱时喂入氨纶丝的牵伸工艺影响,考虑到织物要进行湿热处理纺纱织造时产生的内应力会松弛下来,氨纶丝会急剧收缩。因此织造时筘幅要相应放宽,坯布经密需适当减少。但织物的经纬密度必须配置合理以保证织物收缩相对稳定。其次弹力织物的组织结构也是影响弹性的重要因素,织物经纬纱和交织点越少,纱与纱之间的间隙越大,则纬纱收缩的阻力越少,纬弹纱就能得到充分的收缩,则弹性伸长就越大。同时还须注意使用的氨纶是何种类型。 2. 1 坯布幅宽的计算 一般按经验要求坯布幅宽与成品幅宽的差距不大于20%,其弹性收缩率在30%左右,则其成品纬向弹力伸长和缩水率效果较好。坯布幅宽是纬弹织物成品幅宽的一个重要基础因素。应根据成品幅宽及纬向弹性收缩率大小,按比例作相应调整,其计算公式为:坯布幅宽=成品幅宽×(l 十弹性收缩率)/ (l 一包复纤维收缩率) 。 2. 2 坯布经纬密的计算 由于纬向弹性收缩,坯布经密应适当小于成品经密,而纬密则应略大于成品纬密使织物在湿热处理中有一定的收缩余地,以保证成品具有预期的弹性伸长率和手感。同时又保证织物的内在质量,坯布经密可由下列公式求得:坯布经密=成品幅宽×成品经密/ 坯布幅宽坯布纬密=成品纬密+(1～2) 纬 氨纶弹力色织物的后整理工艺 工艺流程:坯布→烧毛→退浆→半丝光→预缩→定形柔软整理3. 1 烧毛工序由于氨纶受热(高温)易收缩和熔融等特点,因此烧毛时火口温度宜高,通过火口速度要快,张力要低,使绒毛快速烧去,而又不影响氨纶。使用气体烧毛机,火焰温度1 300 ℃,车速110 m/min,蒸汽灭火。3. 2 退浆工序由于氨纶具有耐稀酸不耐热碱液和湿热处理时氨纶丝急剧收缩的特点,可采用短流程冷轧堆酶退浆,对淀
甲基丙烯酸甲酯生产工艺及技术经济比较 摘要从技术性和经济性角度评述了甲基丙烯酸甲酯的生产工艺, 包括丙酮氰醇(ACH) 法、异丁烯/叔丁醇法、乙烯法和异丁烷氧化法, 认为异丁烯直接氧化工艺具有原料来源广泛、收率高、环境污染小的特点。 关键词甲基丙烯酸甲酯, 生产工艺, 技术经济比较 甲基丙烯酸甲酯(MMA)是一种重要的有机化工原料, 可在光热或催化剂存在下自聚或与其他单体共聚生成甲基丙烯酸甲酯树脂和塑料, 如聚甲基丙烯酸甲酯(PMMA)、MMA -苯乙烯(MS)树脂、MMA -丁二烯-苯乙烯(MBS)树脂等。聚合产品具有透明度高、耐候性好、光学性能优良等特点, 广泛用作广告牌、照明材料、建筑材料、汽车零件等。近来, 这些聚合产品在IT 行业相关领域如液晶显示屏光导板、DVD 光盘等的需求也快速增长。在物理性质上, MMA 具有低毒性, 且可以回收, 因而是有利于环保的材料。 据统计, 2002 年全球MMA 生产能力为2 477 kt/a , 其中北美765 kt/a ,占30 .9 %;南美29 kt/a , 占1 .1 %;东欧50 kt/a , 占2 .0 %;西欧705 kt/a ,占28 .5 %;日本535 kt/a , 占21 .6 %;不包括日本的亚洲其他地区393 kt/a , 占15 .9 %[1] 。同年全球MMA消费量共1970 kt ,其中北美占35 %,欧洲占27 %,日 本占19 %, 亚洲其他地区占15 %, 世界其他地区占4 %。预计至2006 年全球MMA 年均需求增长率为3 %～ 3.5 %,其中亚洲增长强劲, 为4 %, 北美为3 .1 %, 欧 洲为2 .4 %[2] 。2002年我国MMA生产能力约120 kt/a ,实际产量约90kt。同年中 国MMA 消费量约150 kt ,其中65 %用于有机玻璃的生产, 12 %用于塑料化工助剂, 11 %用于表面涂料, 12 %用于其他领域。预计未来5 年中国MMA 发展的主要市场 仍是有机玻璃、水性涂料和聚氯乙烯改性剂等[3] 。 1 传统MMA 生产工艺及其改进 丙酮氰醇(ACH)法是MMA 生产的传统工艺。1982 年日本开发了以异丁烯为原料的直接氧化法工艺以来, 已开发出多种生产工艺, 其中有的已实现工业化, 有的则尚在开发改进之中。MMA 主要合成路线如图1 所示[4] 。 目前在工业上,MMA 主要有5 种生产工艺。由于采取不同的原料,合成MMA 的催化反应收率也有高有低。各工艺装置的规模效益也不一样, 任何一项工艺没有绝对的优势。全球MMA 生产能力中80 %采用ACH 工艺。在MMA 三大生产地区, 北
氨纶纤维的生产与应用 江苏仪化公司涤纶五厂总师室顾超英 一、概述 氨纶纤维学术名称为“聚氨基甲酸酯纤维”，也叫“聚氨酯弹性纤维”，英文名称为Polyurethane Fiber，国际通称为“斯潘得克斯”（Spandex），是一种具有高弹性能的特种化学纤维，氨纶纤维更是目前快速发展起来的高弹性合成纤维，氨纶是世界已知最富有弹性的合成纤维，其伸长长度高达500％－800％，而且具有优良的耐疲劳性和极高的弹性恢复率，弹力持久不变，任何合成纤维都无法与之相提并论。氨纶最早由德国着名的拜耳（Barer）公司研制成功，并申请了专利。1959年，美国杜邦（DuPont）公司用自己的方法研制出氨纶，并最早开始了氨纶的工业化生产，产品注册为“莱卡”（Lycra）。 近几年来，国内纷纷投资氨纶行业，生产能力正在迅速上升，预计至2005年，中国将成为最大的氨纶生产国。 二、氨纶的化学结构 氨纶的化学结构很独特，氨纶的化学分子结构比较复杂，其分子链中有两种链段，一种是软链段，赋予纤维以弹性；另一种是硬链段，赋予分子间的相互作用力，保证纤维具有一定强度。这两种不同性能的链段相互镶嵌，在纤维自然放松期间，它们无规则地缠结在一起。当有外力作用时，软链段间由于相互作用力小，易拉长变形，而硬链段不会发生滑动，为软链段的大幅度伸长和回弹提供了必要的结合点，从而使纤维具有高弹性能。氨纶唯一的缺点是耐氯性稍差。因此氨纶织物在洗涤时，
要避免使用次氯酸钠型漂白剂。 三、氨纶纤维的制造技术 根据纺丝方法的不同，氨纶生产的工艺路线可分为干法纺丝、湿法纺丝、熔法纺丝及化学反应纺丝四种。 1、干法纺丝 聚醚二醇与二异氰酸酯以1：2的摩尔比在一定的反应温度及时间条件下形成预聚物，预聚物经溶剂混合溶解后，再加入二胺进行链增长反应，形成嵌段共聚物溶液，再经混合、过滤、脱泡等工序，制成性能均匀一致的纺丝原液。然后用计量泵定量均匀地压入纺丝头。在压力的作用下，纺丝液从喷丝板毛细孔中被挤出形成丝条细流，并进入甬道。甬道中充有热空气，使丝条细流中的溶剂迅速挥发，并被空气带走，丝条浓度不断提高直至凝固，与此同时丝条细流被拉伸变细，最后被卷绕成一定的卷装。 干法纺丝是目前世界上应用最广泛的氨纶纺丝方法。可纺氨纶丝的纤度范围为，纺丝速度200-600 m/min，有的可高达1000 m/min。世界氨纶第一大厂商德国拜耳公司的Dorlastan氨纶纺丝工艺就是典型的干法纺丝。 2、熔法纺丝 熔法纺丝是将干燥后的热塑性聚氨酯切片送入螺杆挤压机，切片由于受热而熔融，熔体以一定压力被挤出并输送到纺丝部位，然后用纺丝泵将熔体定量均匀地压至纺丝组件。熔融细流从喷丝板小孔挤出，在甬道中冷却而凝固成纤维。熔融纺丝
