光电式转速传感器

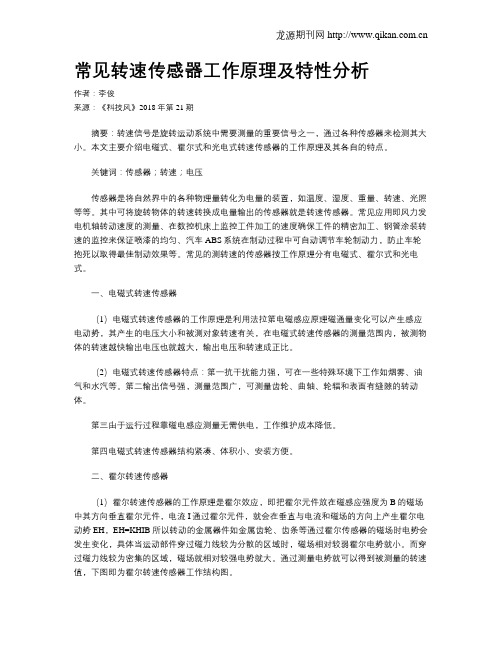

转速传感器
?rotaTIonal velocity transducer
将旋转物体的转速转换为电量输出的传感器。转速传感器属于间接式测量装置，可用机械、电气、磁、光和混合式等方法制造。按信号形式的不同，转速传感器可分为模拟式和数字式两种。前者的输出信号值是转速的线性函数,后者的输出信号频率与转速成正比,或其信号峰值间隔与转速成反比。转速传感器的种类繁多、应用极广，其原因是在自动控制系统和自动化仪表中大量使用各种电机，在不少场合下对低速（如每小时一转以下）、高速（如每分钟数十万转）、稳速（如误差仅为万分之几）和瞬时速度的精确测量有严格的要求。常用的转速传感器有光电式、电容式、变磁阻式以及测速发电机等。
光电式转速传感器 它分为投射式和反射式两类。投射式光电转速传感器的读数盘和测量盘有间隔相同的缝隙。测量盘随被测物体转动，每转过一条缝隙，从光源投射到光敏元件（见光电式传感器）上的光线产生一次明暗变化,光敏元件即输出电流脉冲信号（图1）。反射式光电传感器在被测转轴上设有反射记号，由光源发出的光线通过透镜和半透膜入射到被测转轴上。转轴转动时，反射记号对投射光点的反射率发生变化。反射率变大时，反射光线经透镜投射到光敏元件上即发出一个脉冲信号；反射率变小时，光敏元件无信号。在一定时间内对信号计数便可测出转轴的转速值（图2）。
光电传感器——基于红外反射式的测速机
引言 在工程实践中,经常会遇到各种需要测量转速的场合。转速是电动机极为重要的一个状态参数,在很多运动系统的测控中,都需要对电机的转速进行测量,不论是直流调速系统还是交流调速系统,只有转速的高精度检测才能得到高精度的控制系统。迄今为止,测速可分为两类:模拟电路测速和数字电路测速。随着微电子技术的发展,计算机技术的广泛应用,出现了以计算机为核心的数字测速装置。这样的速度测量装置测量范围宽、工作方式灵活多变、适应面广,具有普通数字测速装置不可比拟的快速性、精确性和优越性。 一：设计思路 用一个红外发光二极管和一个接受红外光的二极管组成一套光电管。当检测到物表面为黑色时，反射光很弱，接收端检测到的光线可以忽略，使接收端呈现一种状态，例如开关管截止；当被检测物表面为白色时，反射光强烈，发射端发射的红外线被接收端全部接收，使接收端呈现另一种相反的状态，例如开关管开通。这两种相反的状态表现在电路中，就是高低电平组成的脉冲信号。由此，我想到用一个比较器来比较两种接受到的信号，从而输出“0”“1”两种高低电平，并把两种信号传给单片机进行统计，然后利用设定算法进行计算，最后通过数码显示管显示计算结果。 二：所需模块 本测速系统共有两个模块构成，一个为光电传感器部分，用于接收光信号并转换为电信号，即高低电平信号；另一个为单片机部分，用于接收高低电平信号并通过内部计算，然后再通过数码显示管显示测出的结果。 （一）光电传感器部分 （1）LM339工作原理及管脚图： LM339类似于增益不可调的运算放大器。每个比较器有两个输入端和一个输出端。 两个输入端中的一个称为同相输入端，用“+”表示，另一个称为反相输入
光电式传感器测速研究 【摘要】掌握光电转速传感器的工作原理和性能；光电转速传感器测量转速的原理；对光电转速传感器的应用。 【关键词】光电转速传感器电枢电压电机转速 The research of measuring speed of Photoelectric Sensor Xu tianwen，Zhang tao ，Wangxuyu 【Abstract】 Understand the working principle and performance of the Photoelectric Sensor；understanding the principle of Photoelectric Sensors of measuring the speed；and the Photoelectric Sensor’s applications. 【Keywords】Photoelectric Sensor；armature voltage；motor speed 引言：本实验研究光电转速传感器在不同的电枢电压时与其输出转速的定量关系。 1.基本原理 光电式转速传感器有反射型和对射型二种，本实验采用对射型（光电断续器也称为光耦）。传感器一端有发光管，另一端有光电管，发光管发出的光源透过在转盘上圆孔后，由光电管接受转换成电信号，由于转盘上有2个圆孔，转动时将获得相应的脉冲数，将该脉冲数接入转速表即可得到转速值。 实验原理框图如下所示： 带孔转动盘N转速光耦f脉冲放大整形f转速表 2.实验步骤 2.1 本实验所用的光电转速传感器采用光断续器，在传感器安装台上找到光断续器及其接线孔。光断续器为一只槽型光耦，电机转盘刚好处于传感器槽型中间位置。 2.2 将+5V电压接入光断续器的电源输入口（Vs）、输出（fo）接转速表，接好地线。 2.3 将主机箱上的+2V～+12V可调直流电源接入传感器安装台上的电机电源插孔。调节电机转速电位器使转速变化，观察转速表指示的变化。 2.4 从2V开始记录每增加1V相应电机转速的数据（待电机转速比较稳定后读取数据），填入表中。 2.5 画出电机的V-N（电机电枢电压与电机转速的关系）特性曲线。实验完毕，关闭电源。 3.数据分析 其通过拟合出来的直线为N=243.91+172（V） 计算其灵敏度S：S=ΔN/ΔV（ΔN为电机转速平均变化量；ΔV为电机电枢电压平均变化量），其灵敏度约为拟合直线的斜率：即S=243.91（r*v/min）。 4.误差分析 （1）计算灵敏度S：S=ΔN/ΔV（ΔN为电机转速平均变化量；ΔV为电机
北京信息科技大学 测控综合实践 课程设计报告 题目：基于光电传感器的直流电机转速测量系统设计学院：仪器科学与光电工程学院 专业：测控技术与仪器 学生姓名：
摘要 摘要 基于单片机的转速测量方法较多，本次设计主要针对于光电传感器测量直流电机转速的原理进行简单介绍，并说明它是如何对电机转速进行测量的。通过实验得到结果并进行了数据分析。 本次设计应用了STC89C52RC单片机，采用光电传感器测量电机转速的方法，其中硬件系统包括脉冲信号的产生模块、脉冲信号的处理模块和转速的显示模块三个模块，采用C语言编程，结果表明该方法具有简单、精度高、稳定性好的优点。 关键词：直流电机；单片机；PWM调节；光电传感器
Abstract
目录 摘要................................................................................................I 第一章概述 (1) 1.1 课设目标 (1) 1.2 内容 (1) 第二章系统设计原理 (2) 2.1 STC89C52单片机介绍 (2) 2.2 STC89C52定时计数器 (4) 2.3 STC89C52中断控制 (6) 2.4 光电传感器 (6) 2.5 数码管介绍 (7) 第三章硬件系统设计 (10) 3.1测速信号采集及其处理 (10) 3.2 单片机处理电路设计 (11) 3.3 显示电路 (12) 3.4 PWM驱动电路 (13) 第四章软件设计 (14) 4.1语言选用 (14) 4.2程序设计流程图 (14) 4.3原程序代码 (15) 第五章数据分析 (19) 总结 (20) 附件 (21) 参考文献 (23)
课程设计说明书 题目基于光电传感器的转速测量系统设计课程名称电力电子技术课程设计 院（系、部、中心） 专业电气工程及其自动化 班级 学生姓名 学号240102224 设计时间2013. 6.3 ~ 6.14 设计地点工程实践中心8—315 指导教师
课程设计任务书 课程名称检测技术与系统课程设计院（系、部、中心）电力工程学院 专业电气工程及其自动化 班级电气101 起止日期13.6.3~6.14 指导教师许大宇
(1)给出设计说明书一份； (2)有条件的情况下尽量给出必要的实验数据； (3)在说明书中附上完整的系统电路原理图（手画或用PROTEL画）。 4．主要参考文献 1、李现明，吴皓编著.自动检测技术.北京：机械工业出版社，2009 2、徐仁贵.单片微型计算机应用技术.北京：机械工业出版社.2001 3、陈爱弟.Protel99实用培训教程.北京：人民邮电出版社.2000 5．课程设计进度安排
13年6月4日布置设计任务，熟悉课题，查找资料； 13年6月5日结合测控对象，选择合适的传感器，理解传感器性能； 13年6月6日设计传感器测量电路，选择合适的单片机，设计其外围电路； 13年6月7日设计电路参数，有条件情况下，在实验室进行实验，进一步理解测量电路输入输出关系； 13年6月8日继续设计论证电路参数，完善系统设计方案； 13年6月9日查找资料，理解系统各部分工作原理； 13年6月10日理清系统说明要点，着手设计说明书的书写； 13年6月11日书写设计说明书，充分理解系统每一部分作用； 13年6月12日完善设计说明书，准备设计答辩。 13年6月14日设计答辩。 6．成绩考核办法 平时表现30%，设计成果40%，答辩表现30%. 教研室审查意见： 教研室主任签字： 年月日院（系、部、中心）意见： 主管领导签字： 年月日
目前,被人们所关注传感器的类型: 压力传感器、光电传感器、位移传感器、超声波传感器、温度传感器、湿度传感器、光纤传感器。 一、压力传感器 压力传感器、压力变送器的种类及选用 压力传感器及压力变送器分为表压、绝压、差压等种类。常见0.1、0.2、0.5、1.0等精度等级。可测量的压力范围很宽，小到几十毫米水柱，大的可达上百兆帕。不同种类压力传感器及压力变送器的工作温度范围也不同，常分成0~70℃、-25~85℃、-40~125℃、-55~150℃几个等级，某些特种压力传感器的工作温度可达400~500℃。 压力传感器及压力变送器基于不同的材料及结构设计有着不同的防水性能及防爆等级，接液腔体由于材料、形状的差异可测量的流体介质种类也不同，常分为干燥气体、一般液体、酸碱腐蚀溶液、可燃性气液体、粘稠及特殊介质。压力传感器及压力变送器作为一次仪表需与二次仪表或计算机配合使用，压力传感器及压力变送器常见的供电方式为：DC 5V、12V、24V、±12V等，输出方式有：0~5V、1~5V、0.5~4.5V、0~10mA、 0~20mA、 4~20mA等及Rs232、Rs485等与计算机的接口。 用户在选择压力传感器及压力变送器时，应充分了解压力测量系统的工况，根据需要合理选择，使系统工作在最佳状态，并可降低工程造价。 压力传感器常见精度参数及试验设备 传感器静态标定设备：活塞压力计：精度优于0.05% 数字压力表: 精度优于 0.05% 直流稳压电源: 精度优于0.05%。 传感器温度检验设备：高温试验箱：温度从0℃～+250℃温度控制精度为±1℃，低温试验箱：温度能从0℃～-60℃温度控制精度为±1℃ 传感器静态性能试验项目：零点输出、满量程输出、非线性、迟滞、重复性、零点漂移、超复荷。 传感器环境试验项目：零点温度漂移、灵敏度漂移、零点迟滞、灵敏度迟滞。（检查产品在规定的温度范内对温度的适应能力，此项参数对精度影响极为重要） 压力传感器使用注意事项 压力传感器及压力变送器在安装使用前应详细阅读产品样本及使用说明书，安装时压力接口不能泄露，确保量程及接线正确。压力传感器及压力变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设，压力传感器及压力变送器周围应避免有强电磁干扰。压力传感器及压力变送器在使用中应按行业规定进行周期检定。 压力传感器是工业实践中最为常用的一种传感器，其广泛应用于各种工业自控环境，涉及水利水电、铁路交通、智能建筑、生产自控、航空航天、军工、石化、油井、电力、船舶、机床、管道等众多行业，简单介绍一些常用传感器原理及其应用：
毕业设计 学生姓名Xxx学号170302041 院(系) 电子与电气工程 专业Xxx 题目基于光电传感器的转速测量系统设计指导教师 年月
摘要：转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。目前常用的转速测量方法有离心式转速表测速法、测速发电机测速法、光电码盘测速法和霍尔元件测速法等。在对各种测速方法进行分析后提出了基于光电传感器的转速测量系统。详细分析了系统的组成及工作原理，给出了系统中各硬件模块设计方法及系统软件设计方法，给出了部分程序流程图和程序清单。该测速系统安装维护方便，工作稳定，运行可靠，具有较大的推广应用价值。 关键词：单片机，光电转速传感器，转速测量，数据处理
Abstract：The rotate speed is one of the important parameters for the engine, and it is also the important factor that calculates other parameters. At present there are many methods for the tachometric survey measurement. After analyze various rotate speed measurement methods, the photoelectric sensor tachometric survey system is presented. The composition and the principle of the system are presented, and the design method of hardware and the software are also presented. The whole system has the bigger promotion application value. Key words：single-chip computer，photoelectric sensor，rotate speed measurement，data processing
课程设计报告 题目：光电传感器的转速测量系统设计姓名： 学号： 专业班级： 指导老师：
目录 1引言 (1) 2系统组成及工作原理 (1) 2.1转速测量原理 (1) 2.2转速测量的一般方法 (3) 2.3转速测量系统组成框图 (3) 3系统硬件电路的设计 (3) 3.1脉冲产生电路设计 (3) 3.2光电转换及信号调理电路设计 (4) 3.2.1光电传感器简介 (4) 3.2.2光电转换及信号调理电路设计 (5) 3.3测量系统主机部分设计 (7) 3.3.1单片机 (7) 3.3.2键盘显示模块设计 (9) 3.3.3串行通信模块设计 (11) 3.3.4电源模块设计 (12) 4系统软件设计 (13) 4.1程序模块设计 (13) 4.2数据处理过程 (15) 4.3浮点数学运算程序 (16) 5制作调试 (16) 6结果分析 (18) 7参考文献 (18)
1、引言 随着社会经济的快速发展，转速测量成为了社会生产和日常生活中重要的测量和控制对象。测速是工农业生产中经常遇到的问题，人们经常需要精确测量每秒钟转轴的转速，学会对电机转速的测量和显示具有重要的意义。近年来，由于世界范围内对转速测量合理利用的日益重视，促使转速测量技术的迅速发展，各种新型的测量仪表相继问世并越来越多地得到应用。由于技术保密，厂家不会提供详细电路图和源代码，用户很难自行进行二次开发和改进。针对这种现状，使用光电传感器结合STC公司的STC 89C51型单片机设计的一种转速测量与控制系统。STC 89C51单片机采用了CMOS工艺和高密度非易失性存储器技术，而且其输入/输出引脚和指令系统都与MCS-51兼容，是开发该系统的适合芯片。 2 、系统组成及工作原理 2.1 转速测量原理 在此采用频率测量法，其测量原理为，在固定的测量时间内，计取转速传感器产生的脉冲个数，从而算出实际转速。设固定的测量时间为Tc（min），计数器计取的脉冲个数m，假定脉冲发生器每转输出p个脉冲，对应被测转速为N（r/min），则f=pN/60Hz；另在测量时间Tc内，计取转速传感器输出的脉冲个数m应为 m=Tcf ，所以，当测得m值时，就可算出实际转速值[1]： N=60m/pTc (r/min) （1） 2.2 转速测量的一般方法 一般转速测量系统有以下几个部分构成，转速测量框图如图2-1所示。 图2-1 转速测量框图 1．转速信号拾取 转速信号拾取是整个系统的前端通道，目的是将外界的非电参量，通过一定方式转换
光电式传感器测转速实验报告 ——传感器与检测技术 班级：1321202 专业：测控技术与仪器学号：201320120209 姓名：林建宇
1.实验目的： 1）掌握利用光电传感器进行非接触式转速测量的方法； 2）掌握测量和显示电路的设计方法； 3）了解光电式传感器以及示波器的使用方法。 2.实验基本原理： 光电式转速传感器有反射型和透射型二种，本实验装置是透射型的(光电断续器也称光耦)，传感器端部二内侧分别装有发光管和光电管，发光管发出的光源透过转盘上通孔后由光电管接收转换成电信号，由于转盘上有均匀间隔的6个孔，转动时将获得与转速有关的脉冲数，脉冲经处理由频率表显示ｆ，即可得到转速ｎ=10f。实验原理框图如下图所示。 光耦测转速实验原理框图 3.需用器件与单元： 主机箱中的直流稳压电源、示波器、电压表、频率\转速表；转动源、光电转速传感器—光电断续器(已装在转动源上)。 4.实验步骤： （1）、按图1所示接线，并且接上示波器，将直流稳压电源调到10V档。
图1、光电传感器测速实验接线示意图 （2）、检查接线无误后，合上主机箱电源开关，调节电机控制旋钮，F/V表以及示波器就会显示相应的频率f，计算转速为n=10f。实验完毕，关闭主、副电源。 5、实验结论与总结 （注：转速单位为转/分钟） 平均误差?△=∑△i/6 (i=6) ?△≈0.855 σ≈1.070 总结：通过计算可知标准差较小，仪器准确率较高。由仪器和示波器所测的两种频率，其中示波器所显示的为标准值。根据上面实验观察到的波形，由于孔所占比例小，所以方波的高电平比低电平要宽。光 电式传感器测转速方法简单，易于实现。
OES-Ⅱ非接触式光电速度传感器使用说明书 一、基本原理、优点及使用范围 在道路现场进行高精度测量汽车速度，行驶距离和对汽车进行加速、制动和滑行考核，历来均采用五轮仪。五轮仪较为坚固，操作方便，价格适中，在低中速范围能较好满足测试需要，但当速度高于100公里/小时时，路面稍许不平会引起轮盘跳动打滑，从而带来测量误差。而且五轮仪重量较重，特别对小型汽车成为一负载，限制了车速，因此五轮仪不能满足小型车辆高速段的测试要求。 OES-II型非接触式光电传感器采用特殊的大面积硅光电器件作探测器。使用时将仪器安装在汽车外侧，镜头对准用灯光照明的地面。汽车行驶时，地面的杂乱花纹经光学系统成像，并扫描过硅光电器件，经过光电转换和空间滤波后，传感器仅输出一随机窄带正弦波信号，信号的频率与车行速度成正比。将传感器输出的信号经TRF型带通跟踪滤波器滤波和整形后，转换为标准TTL脉冲输出，每一脉冲严格对应汽车相对地面走过的一段距离。将输出信号经过计数和微机处理后就可实时显示车行速度、路程、加速度和经过时间，并可将数据进行存储和打印。 OES-II光电传感器和TRF型跟踪滤波器在测量精度上比五轮仪高出了一个数量级，在灵敏度、测量范围等性能上超过国外同类产品。传感器对不同类型的道路灵敏度相同（日本产品需手动调节放大器增益），在晴天阳光直射（无阴影）的现场可不开灯进行高精度测量，其光学系统设计独特，汽车上下颠簸不影响测量精度。仪器响应极快，可有效测量汽车加速度和制动过程（日本产品不能有效测量＞0.6g的急速变化过程），同时设有白线信号输出，用户在现场可方便进行高精度自校。 OES-II光电传感器和TRF型跟踪滤波器可靠性极强，特别适用于汽车、拖拉机和摩托车外场路面行驶性能的高精度测试，由于其采用非接触原理测量，还适用于火车、钢板、编织布等运动目标的高精度测速测长。 该产品荣获91年中国汽车工业科技进步二等奖和92年国家科技进步三等奖。 二、 OES-Ⅱ光电传感器技术指标 ●输出波形：正弦波（>0.1Vp-p） ●测速范围： 0.5～250公里/小时 ●对应频率： 35HZ～17.5KHZ ●周期当量： 4mm/1周期或10mm/1周期 ●照明灯功率： DC12V、55w ●光学视场： 50mm×60mm ●工作距离：照明灯距地面约600mm 探测头前端距地面约500mm ●高差影响：工作距离在500±100mm内，测量误差2% ●其他功能：有白线信号输出 ●尺寸重量： 86mm×94mm×260mm，重2.5公斤 三、使用说明 1、传感器安装使用方法 OES-II光电传感器在灯座侧面有四个M8安装螺孔，使用时将传感器用螺栓安装到真空吸盘支架上，吸盘吸附于汽车前端或后端车体上，并且要防止汽车开行时传感器有较大
